2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

7-28
Wartung
Fahren Sie niemals ohneLuftfiltereinsatz, da dies zu
übermäßigem Motorverschleiß
führt.
Achten Sie beim Ausbauen des Luftfilters darauf, dass keine
Fremdpartikel in den
Ansaugtrakt geraten.Andernfalls können
Beschädigungen die Folge sein.
Verwenden Sie ausschließlich Originalteile von HYUNDAI. Bei
Verwendung anderer Teile kann
der Luftmengenmesser
beschädigt werden.

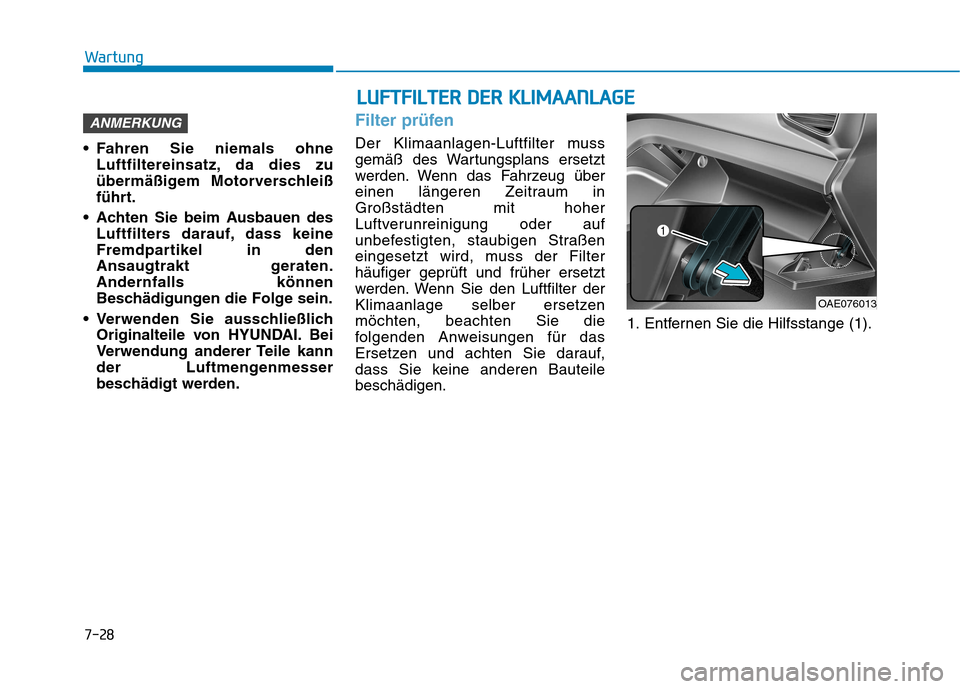

Filter prüfen
Der Klimaanlagen-Luftfilter muss
gemäß des Wartungsplans ersetzt
werden. Wenn das Fahrzeug über
einen längeren Zeitraum inGroßstädten mit hoher
Luftverunreinigung oder auf
unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filterhäufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter der
Klimaanlage selber ersetzenmöchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteilebeschädigen. 1. Entfernen Sie die Hilfsstange (1).
ANMERKUNG
LL
UU FFTT FFIILL TT EERR DD EERR KK LLIIMM AAAANN LLAA GG EE
OAE076013

7-29
7
Wartung

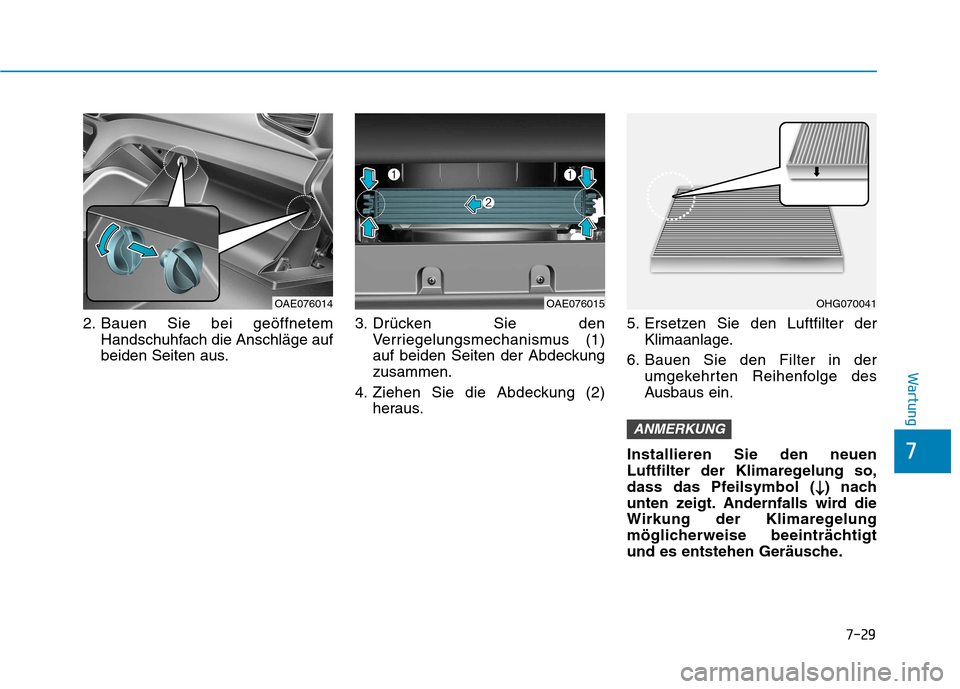

2. Bauen Sie bei geöffnetemHandschuhfach die Anschläge auf
beiden Seiten aus. 3. Drücken Sie den
Verriegelungsmechanismus (1)
auf beiden Seiten der Abdeckungzusammen.
4. Ziehen Sie die Abdeckung (2) heraus. 5. Ersetzen Sie den Luftfilter der
Klimaanlage.
6. Bauen Sie den Filter in der umgekehrten Reihenfolge des
Ausbaus ein.
Installieren Sie den neuen
Luftfilter der Klimaregelung so,
dass das Pfeilsymbol (
) nach
unten zeigt. Andernfalls wird die
Wirkung der Klimaregelung
möglicherweise beeinträchtigt
und es entstehen Geräusche.
ANMERKUNG
OAE076014OHG070041OAE076015

7-30
WartungW
W IISS CC HH EERR BB LLÄÄ TTTTEERR

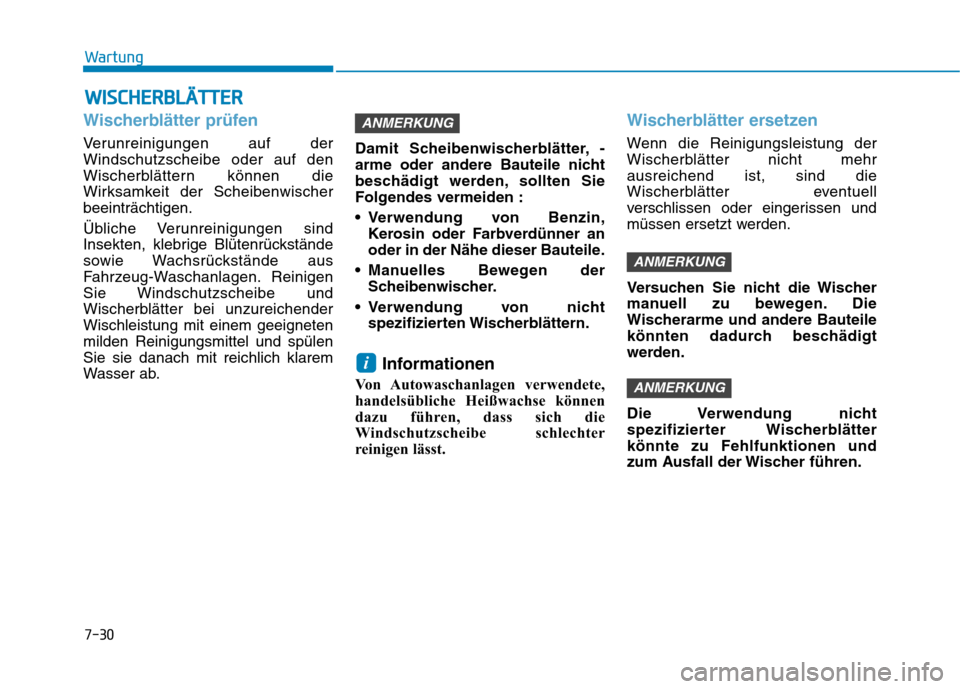

Wischerblätter prüfen
Verunreinigungen auf der Windschutzscheibe oder auf den
Wischerblättern können die
Wirksamkeit der Scheibenwischerbeeinträchtigen.
Übliche Verunreinigungen sind
Insekten, klebrige Blütenrückstände
sowie Wachsrückstände aus
Fahrzeug-Waschanlagen. Reinigen
Sie Windschutzscheibe und
Wischerblätter bei unzureichenderWischleistung mit einem geeignetenmilden Reinigungsmittel und spülenSie sie danach mit reichlich klarem
Wasser ab. Damit Scheibenwischerblätter, -
arme oder andere Bauteile nicht
beschädigt werden, sollten Sie
Folgendes vermeiden :
Verwendung von Benzin,
Kerosin oder Farbverdünner an
oder in der Nähe dieser Bauteile.
Manuelles Bewegen der Scheibenwischer.
Verwendung von nicht spezifizierten Wischerblättern.
Informationen
Von Autowaschanlagen verwendete,
handelsübliche Heißwachse können
dazu führen, dass sich die
Windschutzscheibe schlechter
reinigen lässt.
Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehrausreichend ist, sind die
Wischerblätter eventuell
verschlissen oder eingerissen und
müssen ersetzt werden.
Versuchen Sie nicht die Wischer
manuell zu bewegen. Die
Wischerarme und andere Bauteile
könnten dadurch beschädigt
werden.
Die Verwendung nicht
spezifizierter Wischerblätterkönnte zu Fehlfunktionen und
zum Ausfall der Wischer führen.
ANMERKUNG
ANMERKUNG
i
ANMERKUNG

7-31
7
Wartung

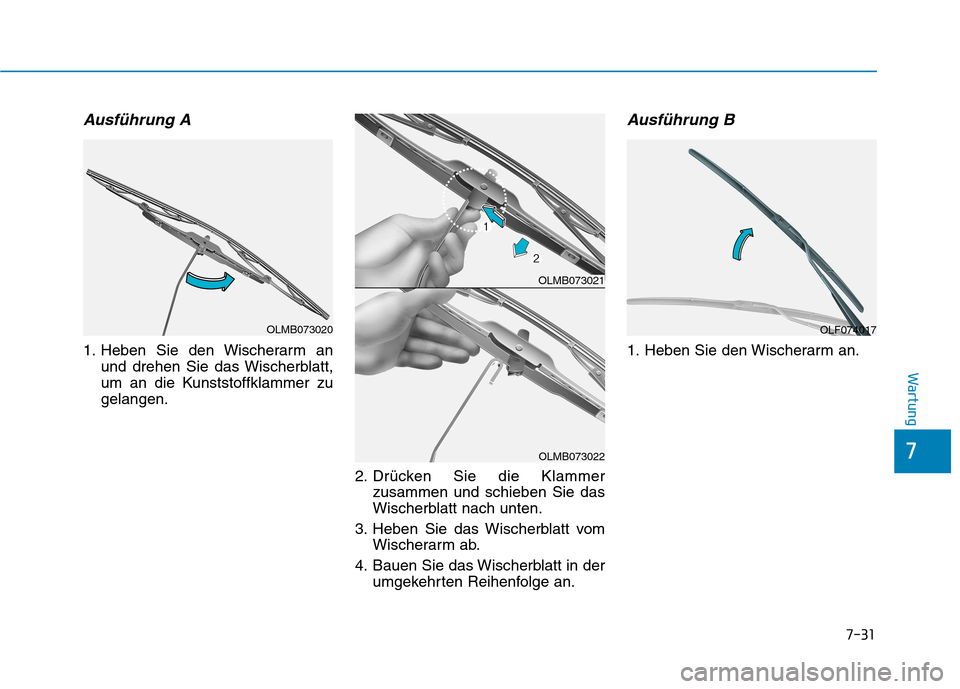

Ausführung A
1. Heben Sie den Wischerarm anund drehen Sie das Wischerblatt,
um an die Kunststoffklammer zugelangen.
2. Drücken Sie die Klammerzusammen und schieben Sie das
Wischerblatt nach unten.
3. Heben Sie das Wischerblatt vom Wischerarm ab.
4. Bauen Sie das Wischerblatt in der umgekehrten Reihenfolge an.
Ausführung B
1. Heben Sie den Wischerarm an.
OLMB073020
OLMB073021
OLMB073022
OLF074017

7-32
Wartung

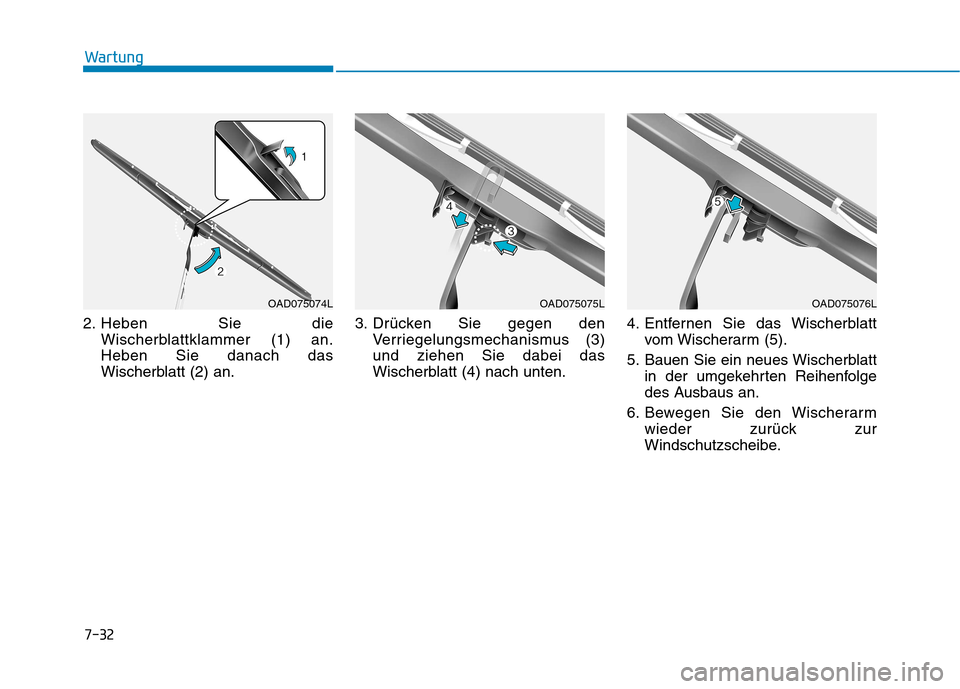

2. Heben Sie dieWischerblattklammer (1) an. Heben Sie danach das
Wischerblatt (2) an. 3. Drücken Sie gegen den
Verriegelungsmechanismus (3)und ziehen Sie dabei das
Wischerblatt (4) nach unten. 4. Entfernen Sie das Wischerblatt
vom Wischerarm (5).
5. Bauen Sie ein neues Wischerblatt in der umgekehrten Reihenfolge
des Ausbaus an.
6. Bewegen Sie den Wischerarm wieder zurück zur
Windschutzscheibe.
OAD075074LOAD075075LOAD075076L

7-33
7
Wartung

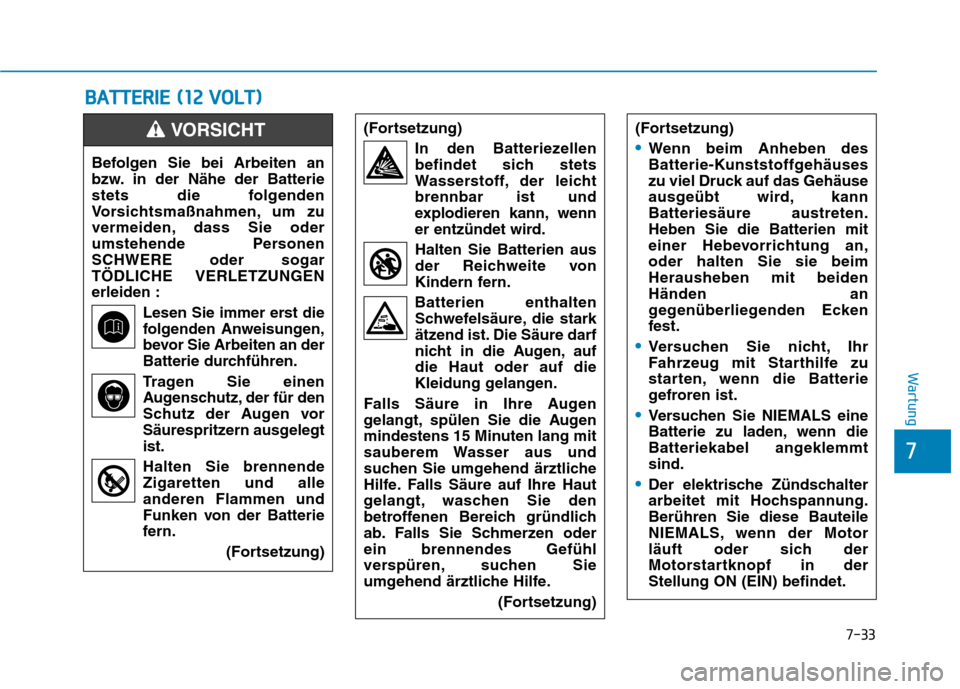

BBAA TTTT EERR IIEE (( 11 22 VV OO LLTT ))
Befolgen Sie bei Arbeiten an
bzw. in der Nähe der Batterie
stets die folgenden
Vorsichtsmaßnahmen, um zu
vermeiden, dass Sie oder
umstehende PersonenSCHWERE oder sogarTÖDLICHE VERLETZUNGENerleiden :
Lesen Sie immer erst diefolgenden Anweisungen,
bevor Sie Arbeiten an der
Batterie durchführen.
Tragen Sie einen Augenschutz, der für den
Schutz der Augen vor
Säurespritzern ausgelegtist. Halten Sie brennende Zigaretten und alle anderen Flammen und
Funken von der Batterie
fern.
(Fortsetzung)
VORSICHT(Fortsetzung)In den Batteriezellenbefindet sich stets
Wasserstoff, der leicht
brennbar ist und
explodieren kann, wenn
er entzündet wird.
Halten Sie Batterien aus
der Reichweite von
Kindern fern.
Batterien enthalten Schwefelsäure, die stark
ätzend ist. Die Säure darf
nicht in die Augen, aufdie Haut oder auf die
Kleidung gelangen.
Falls Säure in Ihre Augen
gelangt, spülen Sie die Augen
mindestens 15 Minuten lang mit
sauberem Wasser aus und
suchen Sie umgehend ärztliche
Hilfe. Falls Säure auf Ihre Haut
gelangt, waschen Sie den
betroffenen Bereich gründlich
ab. Falls Sie Schmerzen oderein brennendes Gefühl
verspüren, suchen Sie
umgehend ärztliche Hilfe. (Fortsetzung)(Fortsetzung)
Wenn beim Anheben des
Batterie-Kunststoffgehäuses
zu viel Druck auf das Gehäuse
ausgeübt wird, kannBatteriesäure austreten.Heben Sie die Batterien mit
einer Hebevorrichtung an,oder halten Sie sie beimHerausheben mit beidenHänden an
gegenüberliegenden Ecken
fest.
Versuchen Sie nicht, Ihr
Fahrzeug mit Starthilfe zu
starten, wenn die Batterie
gefroren ist.
Versuchen Sie NIEMALS eine
Batterie zu laden, wenn die
Batteriekabel angeklemmtsind.
Der elektrische Zündschalter
arbeitet mit Hochspannung.Berühren Sie diese Bauteile
NIEMALS, wenn der Motor
läuft oder sich der
Motorstartknopf in derStellung ON (EIN) befindet.

7-34
Wartung
Falls Sie Ihr Fahrzeug inRegionen mit niedrigen
Temperaturen über einen
längeren Zeitraum hinweg nicht
nutzen, klemmen Sie die
Batterie ab und lagern Sie diesedrinnen.
Laden Sie die Batterie stets vollständig auf, um eine
Beschädigung des
Batteriegehäuses in Regionen
mit niedrigen Temperaturen zuverhindern.

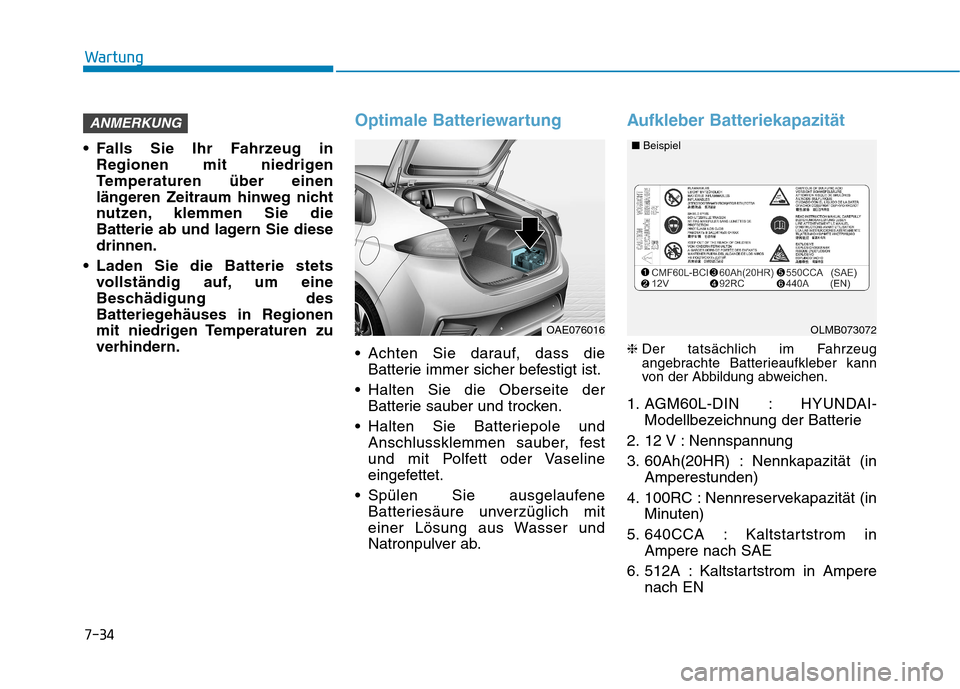

Optimale Batteriewartung
Achten Sie darauf, dass dieBatterie immer sicher befestigt ist.
Halten Sie die Oberseite der Batterie sauber und trocken.
Halten Sie Batteriepole und Anschlussklemmen sauber, fest
und mit Polfett oder Vaseline
eingefettet.
Spülen Sie ausgelaufene Batteriesäure unverzüglich mit
einer Lösung aus Wasser und
Natronpulver ab.
Aufkleber Batteriekapazität
❈ Der tatsächlich im Fahrzeug
angebrachte Batterieaufkleber kann
von der Abbildung abweichen.
1. AGM60L-DIN : HYUNDAI- Modellbezeichnung der Batterie
2. 12 V : Nennspannung
3. 60Ah(20HR) : Nennkapazität (in Amperestunden)
4. 100RC : Nennreservekapazität (in Minuten)
5. 640CCA : Kaltstartstrom in Ampere nach SAE
6. 512A : Kaltstartstrom in Ampere nach EN
ANMERKUNG
OAE076016OLMB073072
■
Beispiel

7-35
7
Wartung

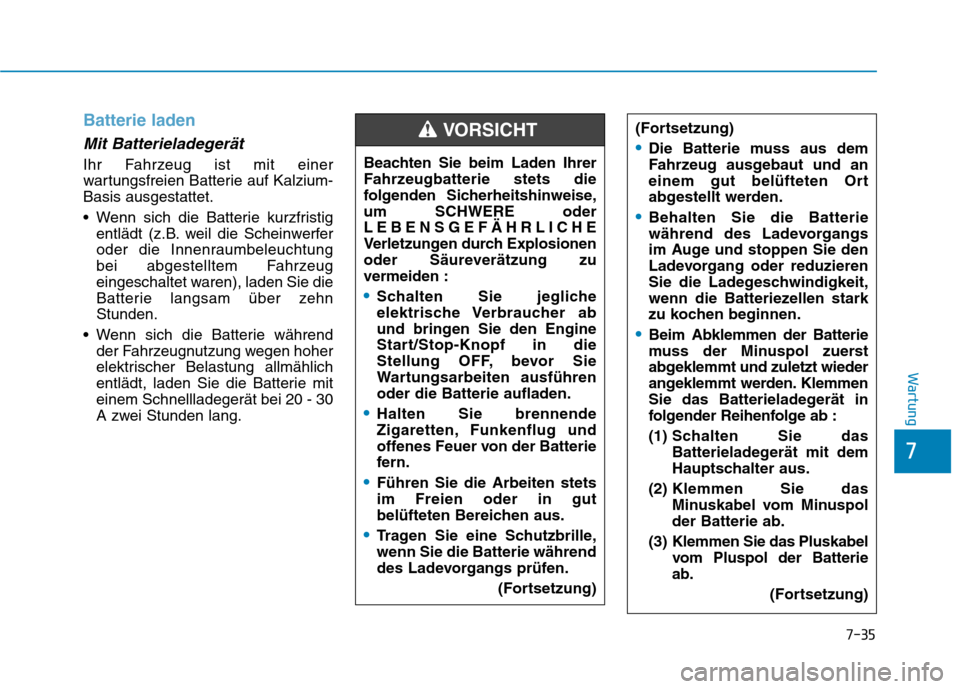

Batterie laden
Mit Batterieladegerät
Ihr Fahrzeug ist mit einer
wartungsfreien Batterie auf Kalzium-Basis ausgestattet.
Wenn sich die Batterie kurzfristigentlädt (z.B. weil die Scheinwerfer
oder die Innenraumbeleuchtung
bei abgestelltem Fahrzeug
eingeschaltet waren), laden Sie die
Batterie langsam über zehnStunden.
Wenn sich die Batterie während der Fahrzeugnutzung wegen hoher
elektrischer Belastung allmählich
entlädt, laden Sie die Batterie miteinem Schnellladegerät bei 20 - 30
A zwei Stunden lang. Beachten Sie beim Laden Ihrer
Fahrzeugbatterie stets die
folgenden Sicherheitshinweise,um SCHWERE oderLEBENSGEFÄHRLICHE
Verletzungen durch Explosionen
oder Säureverätzung zuvermeiden :
Schalten Sie jegliche
elektrische Verbraucher ab
und bringen Sie den Engine
Start/Stop-Knopf in die
Stellung OFF, bevor Sie
Wartungsarbeiten ausführenoder die Batterie aufladen.
Halten Sie brennende
Zigaretten, Funkenflug und
offenes Feuer von der Batterie
fern.
Führen Sie die Arbeiten stets im Freien oder in gut
belüfteten Bereichen aus.
Tragen Sie eine Schutzbrille, wenn Sie die Batterie während
des Ladevorgangs prüfen.
(Fortsetzung)
VORSICHT(Fortsetzung)
Die Batterie muss aus dem
Fahrzeug ausgebaut und an
einem gut belüfteten Ort
abgestellt werden.
Behalten Sie die Batterie
während des Ladevorgangs
im Auge und stoppen Sie den
Ladevorgang oder reduzieren
Sie die Ladegeschwindigkeit,
wenn die Batteriezellen stark
zu kochen beginnen.
Beim Abklemmen der Batterie
muss der Minuspol zuerst
abgeklemmt und zuletzt wieder
angeklemmt werden. Klemmen
Sie das Batterieladegerät in
folgender Reihenfolge ab :
(1) Schalten Sie das
Batterieladegerät mit dem
Hauptschalter aus.
(2) Klemmen Sie das
Minuskabel vom Minuspolder Batterie ab.
(3) Klemmen Sie das Pluskabel
vom Pluspol der Batterieab.
(Fortsetzung)
