2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

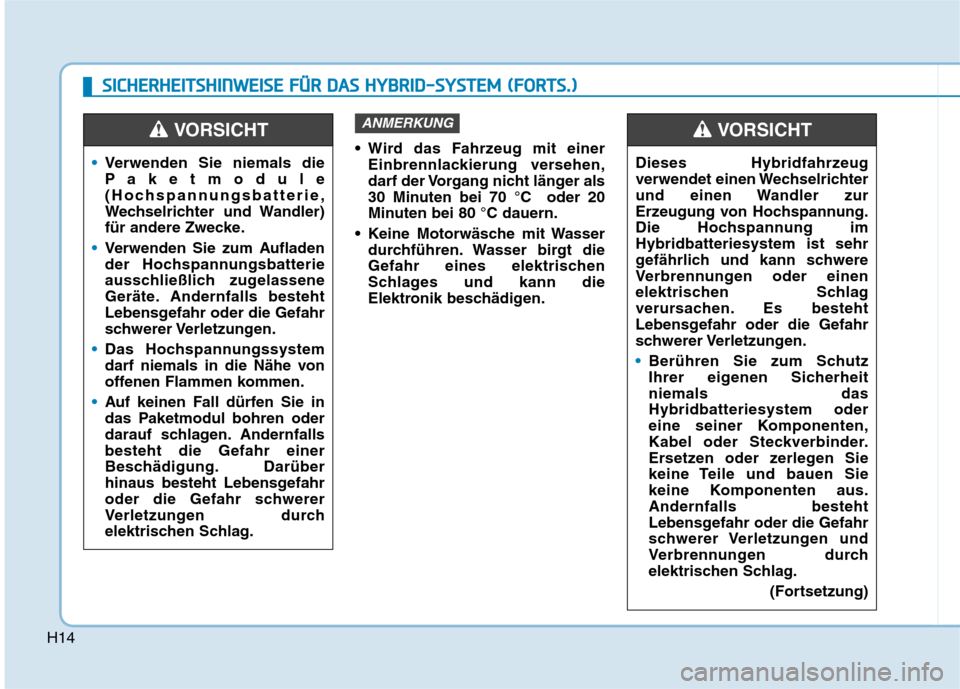

H14
Wird das Fahrzeug mit einerEinbrennlackierung versehen,
darf der Vorgang nicht länger als
30 Minuten bei 70 °C oder 20
Minuten bei 80 °C dauern.
Keine Motorwäsche mit Wasser durchführen. Wasser birgt die
Gefahr eines elektrischen
Schlages und kann die
Elektronik beschädigen.
ANMERKUNG
Dieses Hybridfahrzeug
verwendet einen Wechselrichter
und einen Wandler zur
Erzeugung von Hochspannung.
Die Hochspannung imHybridbatteriesystem ist sehr
gefährlich und kann schwere
Verbrennungen oder einen
elektrischen Schlag
verursachen. Es besteht
Lebensgefahr oder die Gefahr
schwerer Verletzungen.
Berühren Sie zum Schutz
Ihrer eigenen Sicherheitniemals dasHybridbatteriesystem oder
eine seiner Komponenten,
Kabel oder Steckverbinder.
Ersetzen oder zerlegen Sie
keine Teile und bauen Sie
keine Komponenten aus.Andernfalls besteht
Lebensgefahr oder die Gefahr
schwerer Verletzungen und
Verbrennungen durch
elektrischen Schlag.
(Fortsetzung)
VORSICHT
SSIICC HH EERR HH EEIITT SSHH IINN WW EEIISS EE FF ÜÜ RR DD AA SS HH YY BBRRIIDD --SS YY SSTT EEMM (( FF OO RRTTSS..))
Verwenden Sie niemals die
Paketmodule
(Hochspannungsbatterie,
Wechselrichter und Wandler)
für andere Zwecke.
Verwenden Sie zum Aufladen
der Hochspannungsbatterie
ausschließlich zugelassene
Geräte. Andernfalls besteht
Lebensgefahr oder die Gefahr
schwerer Verletzungen.
Das Hochspannungssystem
darf niemals in die Nähe von
offenen Flammen kommen.
Auf keinen Fall dürfen Sie in
das Paketmodul bohren oder
darauf schlagen. Andernfallsbesteht die Gefahr einer
Beschädigung. Darüber
hinaus besteht Lebensgefahr
oder die Gefahr schwerer
Verletzungen durch
elektrischen Schlag.
VORSICHT

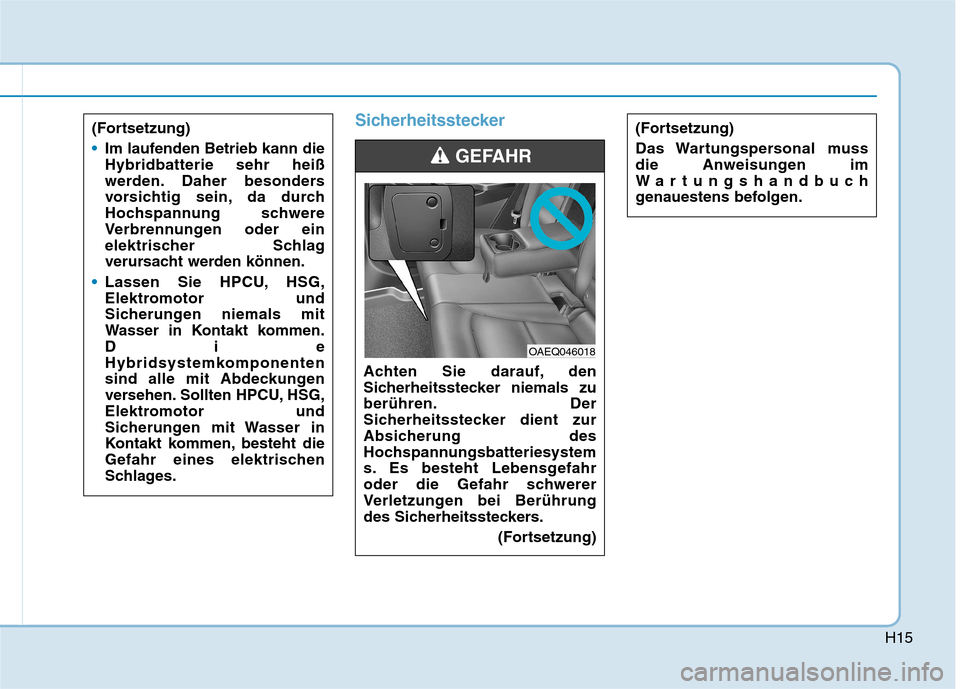

H15
Sicherheitsstecker
Achten Sie darauf, den
Sicherheitsstecker niemals zu
berühren. Der
Sicherheitsstecker dient zur
Absicherung des
Hochspannungsbatteriesystem
s. Es besteht Lebensgefahr
oder die Gefahr schwerer
Verletzungen bei Berührung
des Sicherheitssteckers.(Fortsetzung)
(Fortsetzung)
Das Wartungspersonal muss
die Anweisungen im
Wartungshandbuch
genauestens befolgen.
GEFAHR
(Fortsetzung)
Im laufenden Betrieb kann die Hybridbatterie sehr heiß
werden. Daher besonders
vorsichtig sein, da durch
Hochspannung schwere
Verbrennungen oder ein
elektrischer Schlag
verursacht werden können.
Lassen Sie HPCU, HSG,
Elektromotor und
Sicherungen niemals mit
Wasser in Kontakt kommen.Die
Hybridsystemkomponenten
sind alle mit Abdeckungen
versehen. Sollten HPCU, HSG,
Elektromotor und
Sicherungen mit Wasser in
Kontakt kommen, besteht die
Gefahr eines elektrischen
Schlages.
OAEQ046018

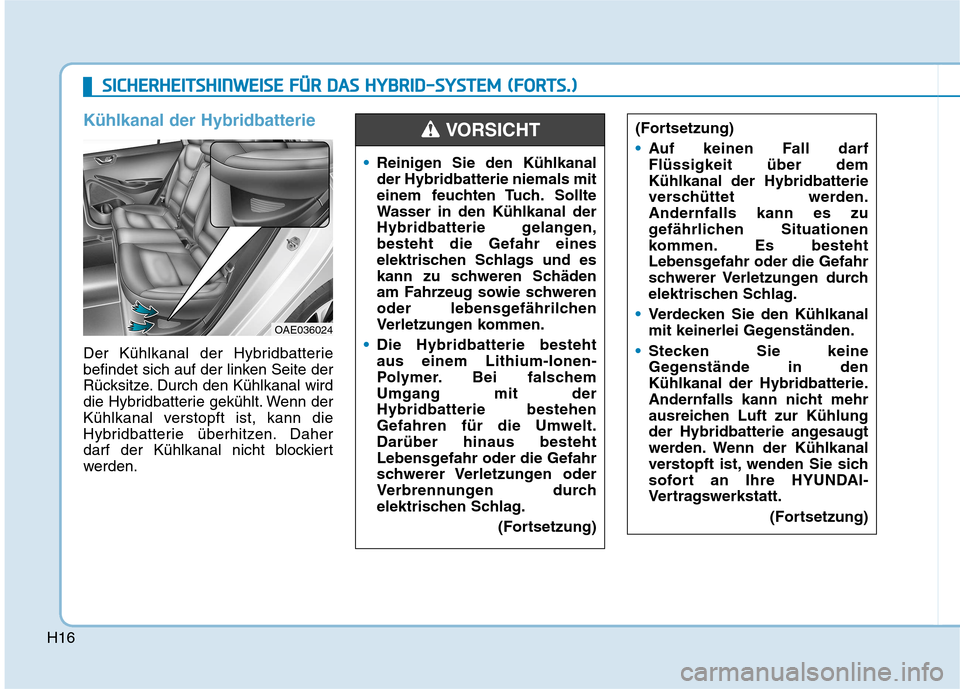

H16
Kühlkanal der Hybridbatterie
Der Kühlkanal der Hybridbatterie
befindet sich auf der linken Seite der
Rücksitze. Durch den Kühlkanal wird
die Hybridbatterie gekühlt. Wenn der
Kühlkanal verstopft ist, kann die
Hybridbatterie überhitzen. Daher
darf der Kühlkanal nicht blockiert
werden.
SSIICC HH EERR HH EEIITT SSHH IINN WW EEIISS EE FF ÜÜ RR DD AA SS HH YY BBRRIIDD --SS YY SSTT EEMM (( FF OO RRTTSS..))
(Fortsetzung)
Auf keinen Fall darf Flüssigkeit über demKühlkanal der Hybridbatterie
verschüttet werden.Andernfalls kann es zu
gefährlichen Situationen
kommen. Es besteht
Lebensgefahr oder die Gefahr
schwerer Verletzungen durch
elektrischen Schlag.
Verdecken Sie den Kühlkanal
mit keinerlei Gegenständen.
Stecken Sie keine
Gegenstände in den
Kühlkanal der Hybridbatterie.
Andernfalls kann nicht mehr
ausreichen Luft zur Kühlung
der Hybridbatterie angesaugt
werden. Wenn der Kühlkanal
verstopft ist, wenden Sie sich
sofort an Ihre HYUNDAI-
Vertragswerkstatt.
(Fortsetzung)
Reinigen Sie den Kühlkanal der Hybridbatterie niemals mit
einem feuchten Tuch. Sollte
Wasser in den Kühlkanal der
Hybridbatterie gelangen,besteht die Gefahr eines
elektrischen Schlags und es
kann zu schweren Schäden
am Fahrzeug sowie schweren
oder lebensgefährilchen
Verletzungen kommen.
Die Hybridbatterie besteht aus einem Lithium-Ionen-
Polymer. Bei falschemUmgang mit derHybridbatterie bestehenGefahren für die Umwelt.Darüber hinaus besteht
Lebensgefahr oder die Gefahr
schwerer Verletzungen oder
Verbrennungen durch
elektrischen Schlag.(Fortsetzung)
VORSICHT
OAE036024

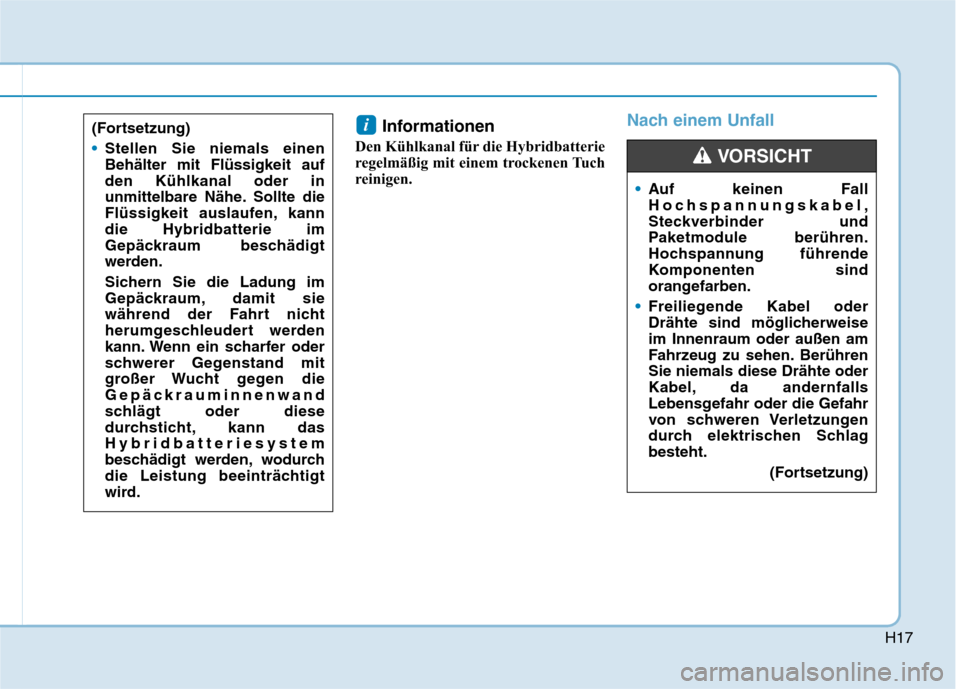

H17
Informationen
Den Kühlkanal für die Hybridbatterie
regelmäßig mit einem trockenen Tuch
reinigen.Nach einem Unfalli
Auf keinen Fall
Hochspannungskabel,
Steckverbinder und
Paketmodule berühren.
Hochspannung führende
Komponenten sind
orangefarben.
Freiliegende Kabel oder
Drähte sind möglicherweiseim Innenraum oder außen am
Fahrzeug zu sehen. BerührenSie niemals diese Drähte oder
Kabel, da andernfalls
Lebensgefahr oder die Gefahr
von schweren Verletzungen
durch elektrischen Schlagbesteht.
(Fortsetzung)
VORSICHT
(Fortsetzung)
Stellen Sie niemals einen Behälter mit Flüssigkeit aufden Kühlkanal oder in
unmittelbare Nähe. Sollte die
Flüssigkeit auslaufen, kanndie Hybridbatterie im
Gepäckraum beschädigt
werden.
Sichern Sie die Ladung im
Gepäckraum, damit sie
während der Fahrt nicht
herumgeschleudert werden
kann. Wenn ein scharfer oder
schwerer Gegenstand mit
großer Wucht gegen die
Gepäckrauminnenwand
schlägt oder diese
durchsticht, kann dasHybridbatteriesystem
beschädigt werden, wodurch
die Leistung beeinträchtigt
wird.

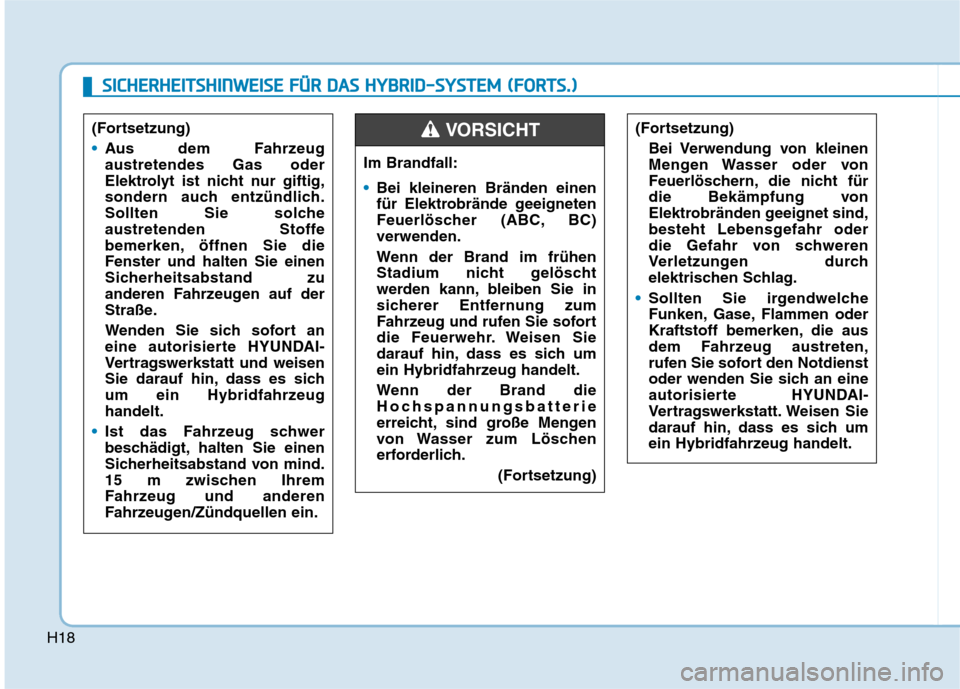

H18
SSIICC HH EERR HH EEIITT SSHH IINN WW EEIISS EE FF ÜÜ RR DD AA SS HH YY BBRRIIDD --SS YY SSTT EEMM (( FF OO RRTTSS..))
Im Brandfall:
Bei kleineren Bränden einen
für Elektrobrände geeigneten
Feuerlöscher (ABC, BC)verwenden.
Wenn der Brand im frühen
Stadium nicht gelöscht
werden kann, bleiben Sie in
sicherer Entfernung zum
Fahrzeug und rufen Sie sofort
die Feuerwehr. Weisen Sie
darauf hin, dass es sich um
ein Hybridfahrzeug handelt.
Wenn der Brand die
Hochspannungsbatterie
erreicht, sind große Mengen
von Wasser zum Löschen
erforderlich.
(Fortsetzung)
(Fortsetzung)Bei Verwendung von kleinen
Mengen Wasser oder von
Feuerlöschern, die nicht für
die Bekämpfung von
Elektrobränden geeignet sind,
besteht Lebensgefahr oder
die Gefahr von schweren
Verletzungen durch
elektrischen Schlag.
Sollten Sie irgendwelche
Funken, Gase, Flammen oder
Kraftstoff bemerken, die aus
dem Fahrzeug austreten,
rufen Sie sofort den Notdienst
oder wenden Sie sich an eine
autorisierte HYUNDAI-
Vertragswerkstatt. Weisen Sie
darauf hin, dass es sich um
ein Hybridfahrzeug handelt.
VORSICHT(Fortsetzung)
Aus dem Fahrzeug austretendes Gas oder
Elektrolyt ist nicht nur giftig,
sondern auch entzündlich.
Sollten Sie solche
austretenden Stoffe
bemerken, öffnen Sie dieFenster und halten Sie einen
Sicherheitsabstand zu
anderen Fahrzeugen auf der
Straße.
Wenden Sie sich sofort an
eine autorisierte HYUNDAI-
Vertragswerkstatt und weisen
Sie darauf hin, dass es sich
um ein Hybridfahrzeughandelt.
Ist das Fahrzeug schwer
beschädigt, halten Sie einen
Sicherheitsabstand von mind.
15 m zwischen Ihrem
Fahrzeug und anderen
Fahrzeugen/Zündquellen ein.

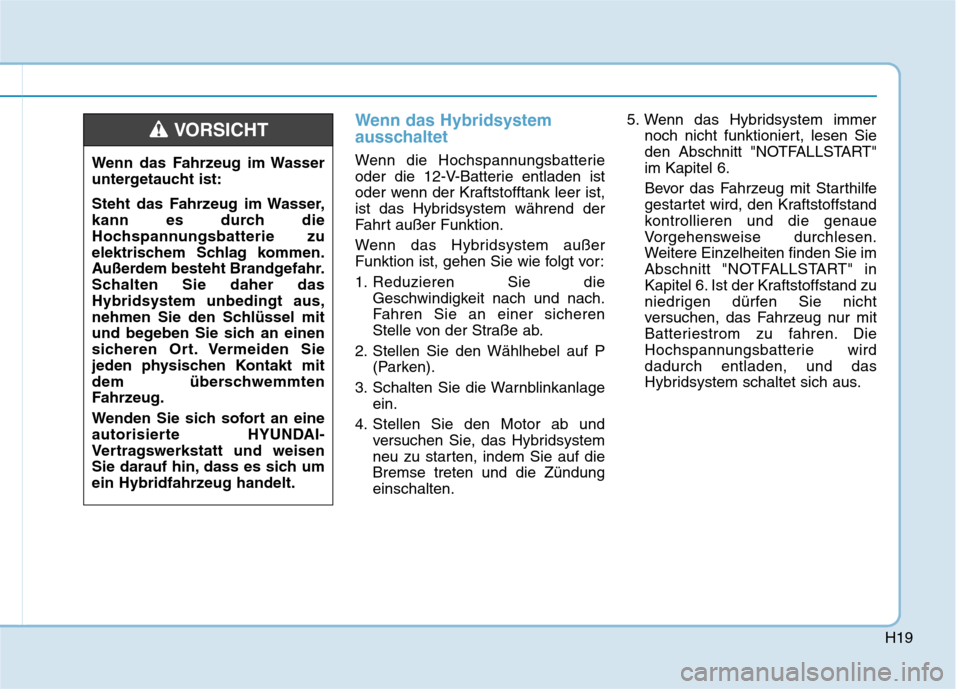

H19
Wenn das Hybridsystem
ausschaltet
Wenn die Hochspannungsbatterie
oder die 12-V-Batterie entladen ist
oder wenn der Kraftstofftank leer ist,
ist das Hybridsystem während der
Fahrt außer Funktion.
Wenn das Hybridsystem außer
Funktion ist, gehen Sie wie folgt vor:
1. Reduzieren Sie dieGeschwindigkeit nach und nach.
Fahren Sie an einer sicheren
Stelle von der Straße ab.
2. Stellen Sie den Wählhebel auf P (Parken).
3. Schalten Sie die Warnblinkanlage ein.
4. Stellen Sie den Motor ab und versuchen Sie, das Hybridsystem
neu zu starten, indem Sie auf dieBremse treten und die Zündungeinschalten. 5. Wenn das Hybridsystem immer
noch nicht funktioniert, lesen Sie
den Abschnitt "NOTFALLSTART"im Kapitel 6.
Bevor das Fahrzeug mit Starthilfe
gestartet wird, den Kraftstoffstand
kontrollieren und die genaue
Vorgehensweise durchlesen.
Weitere Einzelheiten finden Sie im
Abschnitt "NOTFALLSTART" in
Kapitel 6. Ist der Kraftstoffstand zu
niedrigen dürfen Sie nicht
versuchen, das Fahrzeug nur mit
Batteriestrom zu fahren. Die
Hochspannungsbatterie wirddadurch entladen, und das
Hybridsystem schaltet sich aus.Wenn das Fahrzeug im Wasser
untergetaucht ist:
Steht das Fahrzeug im Wasser,
kann es durch die
Hochspannungsbatterie zu
elektrischem Schlag kommen.
Außerdem besteht Brandgefahr.
Schalten Sie daher dasHybridsystem unbedingt aus,
nehmen Sie den Schlüssel mit
und begeben Sie sich an einen
sicheren Ort. Vermeiden Sie
jeden physischen Kontakt mit
dem überschwemmten
Fahrzeug.
Wenden Sie sich sofort an eine
autorisierte HYUNDAI-
Vertragswerkstatt und weisen
Sie darauf hin, dass es sich um
ein Hybridfahrzeug handelt.
VORSICHT

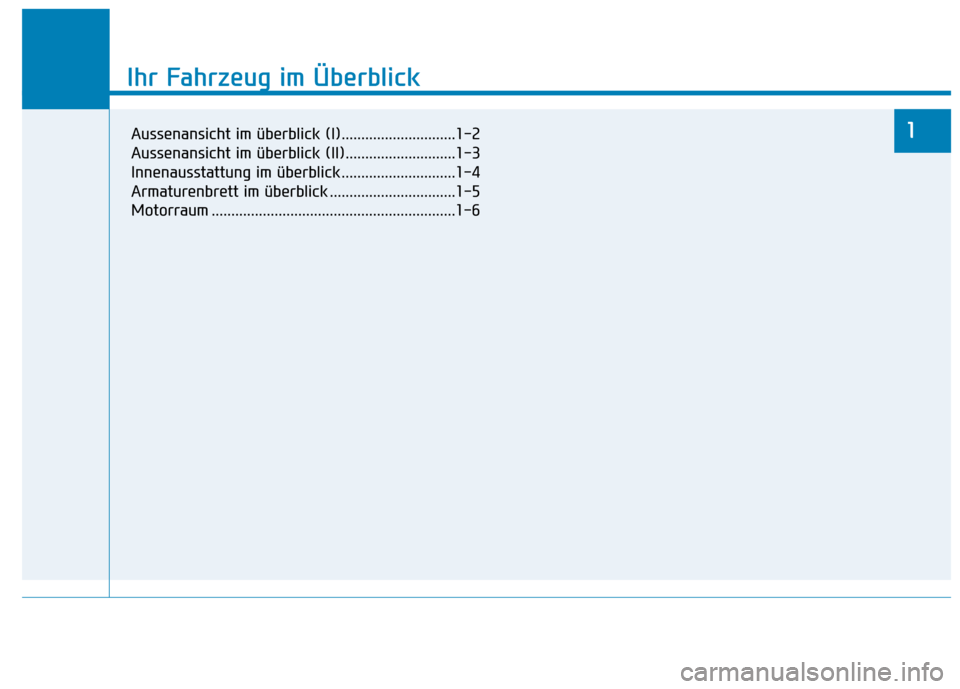

Ihr Fahrzeug im Überblick
1
Ihr Fahrzeug im Überblick
1Aussenansicht im überblick (I).............................1-2
Aussenansicht im überblick (II)............................1-3
Innenausstattung im überblick .............................1-4
Armaturenbrett im überblick ................................1-5
Motorraum ..............................................................1-6

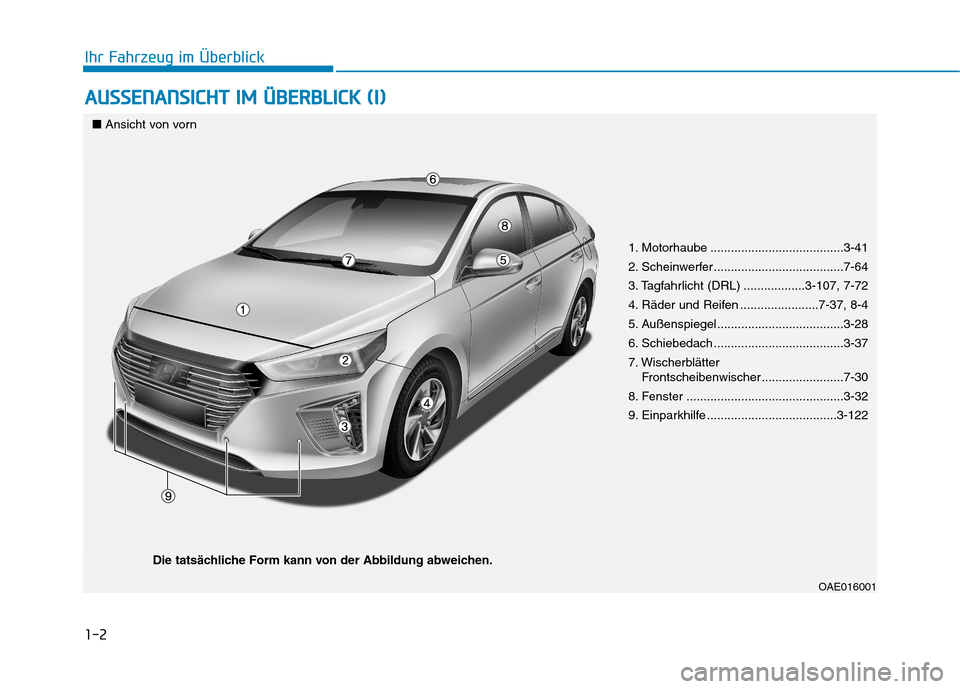

1-2
AAUU SSSSEE NN AANN SSIICC HH TT IIMM ÜÜ BBEERR BB LLIICC KK (( II))
Ihr Fahrzeug im Überblick
1. Motorhaube .......................................3-41
2. Scheinwerfer ......................................7-64
3. Tagfahrlicht (DRL) ..................3-107, 7-72
4. Räder und Reifen .......................7-37, 8-4
5. Außenspiegel.....................................3-28
6. Schiebedach ......................................3-37
7. Wischerblätter
Frontscheibenwischer ........................7-30
8. Fenster ..............................................3-32
9. Einparkhilfe ......................................3-122
OAE016001
■Ansicht von vorn
Die tatsächliche Form kann von der Abbildung abweichen.
