2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

5-54
Fahrhinweise

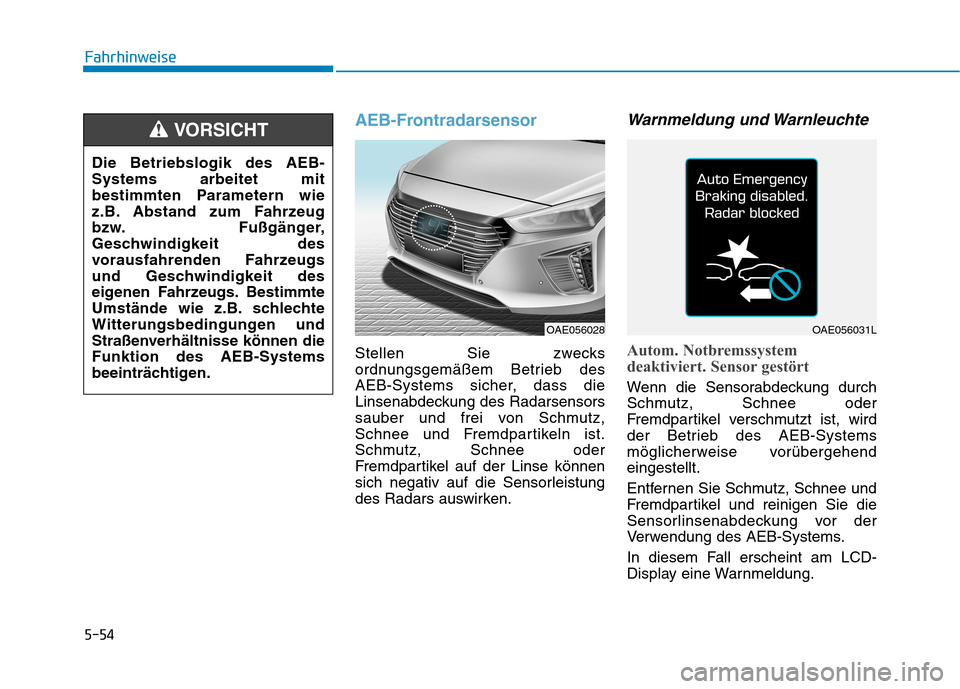

AEB-Frontradarsensor
Stellen Sie zwecks
ordnungsgemäßem Betrieb des
AEB-Systems sicher, dass die
Linsenabdeckung des Radarsensors
sauber und frei von Schmutz,
Schnee und Fremdpartikeln ist.
Schmutz, Schnee oder
Fremdpartikel auf der Linse können
sich negativ auf die Sensorleistung
des Radars auswirken.
Warnmeldung und Warnleuchte
Autom. Notbremssystem
deaktiviert. Sensor gestört
Wenn die Sensorabdeckung durch
Schmutz, Schnee oder
Fremdpartikel verschmutzt ist, wird
der Betrieb des AEB-Systems
möglicherweise vorübergehendeingestellt.
Entfernen Sie Schmutz, Schnee und
Fremdpartikel und reinigen Sie die
Sensorlinsenabdeckung vor der
Verwendung des AEB-Systems.
In diesem Fall erscheint am LCD-
Display eine Warnmeldung.
Die Betriebslogik des AEB-Systems arbeitet mit
bestimmten Parametern wie
z.B. Abstand zum Fahrzeug
bzw. Fußgänger,
Geschwindigkeit des
vorausfahrenden Fahrzeugs
und Geschwindigkeit des
eigenen Fahrzeugs. Bestimmte
Umstände wie z.B. schlechte
Witterungsbedingungen und
Straßenverhältnisse können dieFunktion des AEB-Systems
beeinträchtigen.
VORSICHT
OAE056028OAE056031L

5-55
Fahrhinweise
5

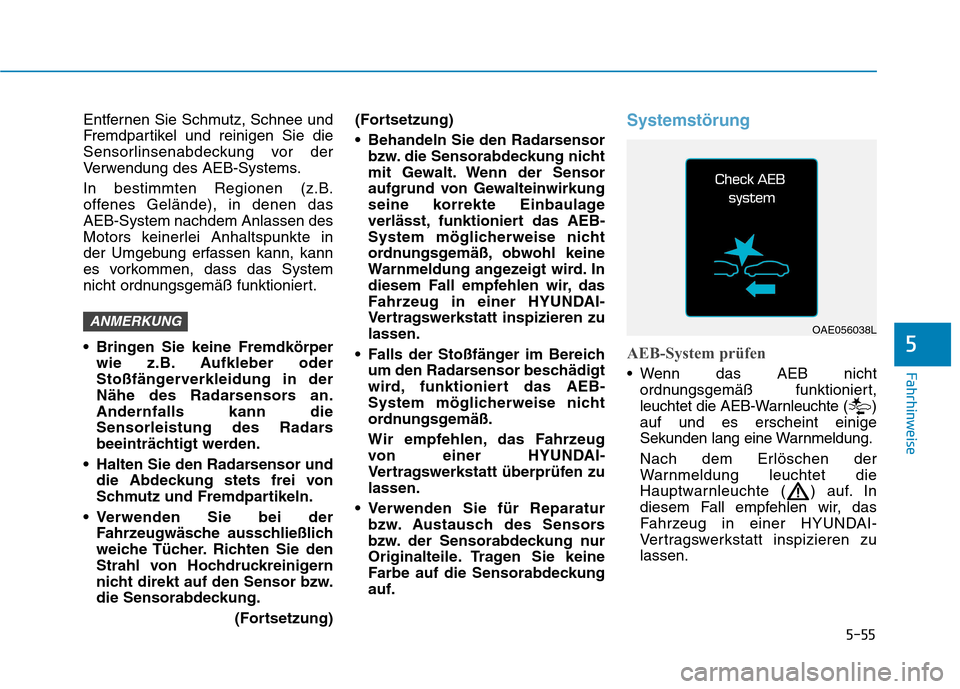

Entfernen Sie Schmutz, Schnee und
Fremdpartikel und reinigen Sie die
Sensorlinsenabdeckung vor der
Verwendung des AEB-Systems.
In bestimmten Regionen (z.B.
offenes Gelände), in denen dasAEB-System nachdem Anlassen des
Motors keinerlei Anhaltspunkte in
der Umgebung erfassen kann, kann
es vorkommen, dass das System
nicht ordnungsgemäß funktioniert.
Bringen Sie keine Fremdkörperwie z.B. Aufkleber oder
Stoßfängerverkleidung in der
Nähe des Radarsensors an.Andernfalls kann die
Sensorleistung des Radars
beeinträchtigt werden.
Halten Sie den Radarsensor und die Abdeckung stets frei von
Schmutz und Fremdpartikeln.
Verwenden Sie bei der Fahrzeugwäsche ausschließlich
weiche Tücher. Richten Sie den
Strahl von Hochdruckreinigern
nicht direkt auf den Sensor bzw.
die Sensorabdeckung.
(Fortsetzung)(Fortsetzung)
Behandeln Sie den Radarsensor
bzw. die Sensorabdeckung nicht
mit Gewalt. Wenn der Sensor
aufgrund von Gewalteinwirkung
seine korrekte Einbaulage
verlässt, funktioniert das AEB-
System möglicherweise nicht
ordnungsgemäß, obwohl keine
Warnmeldung angezeigt wird. In
diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zulassen.
Falls der Stoßfänger im Bereich um den Radarsensor beschädigt
wird, funktioniert das AEB-
System möglicherweise nicht
ordnungsgemäß.
Wir empfehlen, das Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen zulassen.
Verwenden Sie für Reparatur bzw. Austausch des Sensors
bzw. der Sensorabdeckung nur
Originalteile. Tragen Sie keine
Farbe auf die Sensorabdeckung
auf.Systemstörung
AEB-System prüfen
Wenn das AEB nichtordnungsgemäß funktioniert,
leuchtet die AEB-Warnleuchte ( )auf und es erscheint einige
Sekunden lang eine Warnmeldung.
Nach dem Erlöschen der
Warnmeldung leuchtet die
Hauptwarnleuchte ( ) auf. In
diesem Fall empfehlen wir, das
Fahrzeug in einer HYUNDAI-
Vertragswerkstatt inspizieren zulassen.
ANMERKUNGOAE056038L

5-56
Fahrhinweise

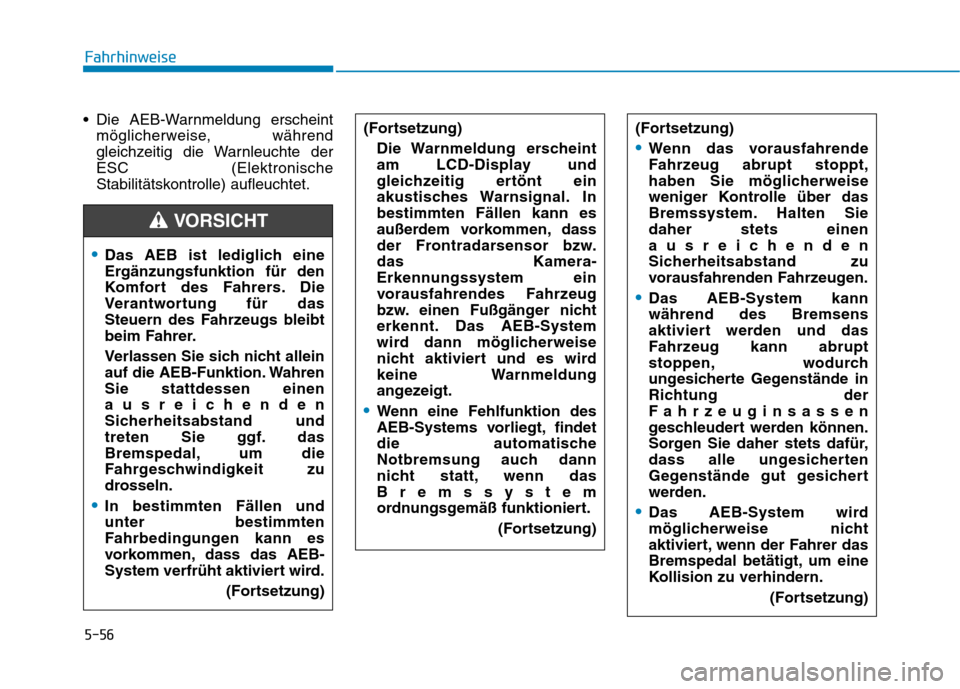

Die AEB-Warnmeldung erscheintmöglicherweise, während
gleichzeitig die Warnleuchte derESC (Elektronische
Stabilitätskontrolle) aufleuchtet.
Das AEB ist lediglich eine
Ergänzungsfunktion für den
Komfort des Fahrers. Die
Verantwortung für das
Steuern des Fahrzeugs bleibt
beim Fahrer.
Verlassen Sie sich nicht allein
auf die AEB-Funktion. WahrenSie stattdessen einen
ausreichenden
Sicherheitsabstand und
treten Sie ggf. das
Bremspedal, um die
Fahrgeschwindigkeit zu
drosseln.
In bestimmten Fällen und unter bestimmten
Fahrbedingungen kann es
vorkommen, dass das AEB-
System verfrüht aktiviert wird.
(Fortsetzung)
(Fortsetzung)Die Warnmeldung erscheint
am LCD-Display und
gleichzeitig ertönt ein
akustisches Warnsignal. Inbestimmten Fällen kann es
außerdem vorkommen, dass
der Frontradarsensor bzw.das Kamera-
Erkennungssystem ein
vorausfahrendes Fahrzeug
bzw. einen Fußgänger nicht
erkennt. Das AEB-System
wird dann möglicherweise
nicht aktiviert und es wird
keine Warnmeldung
angezeigt.
Wenn eine Fehlfunktion des
AEB-Systems vorliegt, findet
die automatische
Notbremsung auch dann
nicht statt, wenn dasBremssystem
ordnungsgemäß funktioniert. (Fortsetzung)
(Fortsetzung)
Wenn das vorausfahrende
Fahrzeug abrupt stoppt,
haben Sie möglicherweise
weniger Kontrolle über das
Bremssystem. Halten Siedaher stets einen
ausreichenden
Sicherheitsabstand zu
vorausfahrenden Fahrzeugen.
Das AEB-System kann während des Bremsens
aktiviert werden und das
Fahrzeug kann abrupt
stoppen, wodurch
ungesicherte Gegenstände in
Richtung der
Fahrzeuginsassen
geschleudert werden können.
Sorgen Sie daher stets dafür,
dass alle ungesicherten
Gegenstände gut gesichert
werden.
Das AEB-System wird
möglicherweise nicht
aktiviert, wenn der Fahrer das
Bremspedal betätigt, um eine
Kollision zu verhindern.
(Fortsetzung)
VORSICHT

5-57
Fahrhinweise
5

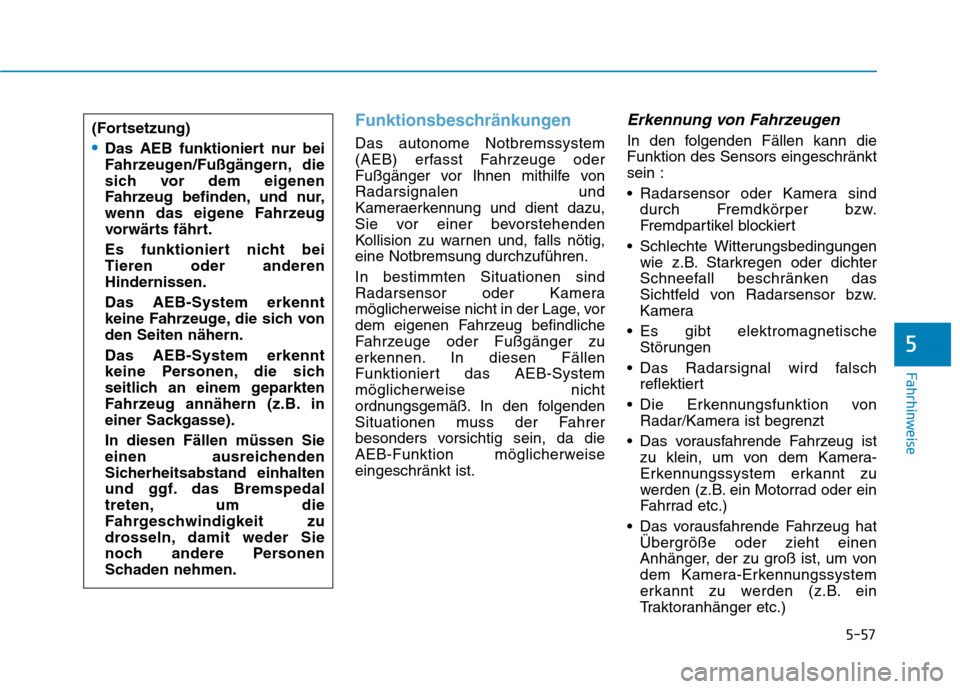

Funktionsbeschränkungen
Das autonome Notbremssystem
(AEB) erfasst Fahrzeuge oder
Fußgänger vor Ihnen mithilfe vonRadarsignalen und
Kameraerkennung und dient dazu,
Sie vor einer bevorstehenden
Kollision zu warnen und, falls nötig,eine Notbremsung durchzuführen. In bestimmten Situationen sind
Radarsensor oder Kamera
möglicherweise nicht in der Lage, vor
dem eigenen Fahrzeug befindliche
Fahrzeuge oder Fußgänger zu
erkennen. In diesen Fällen
Funktioniert das AEB-System
möglicherweise nicht
ordnungsgemäß. In den folgenden
Situationen muss der Fahrer
besonders vorsichtig sein, da die
AEB-Funktion möglicherweiseeingeschränkt ist.
Erkennung von Fahrzeugen
In den folgenden Fällen kann dieFunktion des Sensors eingeschränktsein :
Radarsensor oder Kamera sinddurch Fremdkörper bzw.
Fremdpartikel blockiert
Schlechte Witterungsbedingungen wie z.B. Starkregen oder dichter
Schneefall beschränken das
Sichtfeld von Radarsensor bzw.
Kamera
Es gibt elektromagnetische Störungen
Das Radarsignal wird falsch reflektiert
Die Erkennungsfunktion von Radar/Kamera ist begrenzt
Das vorausfahrende Fahrzeug ist zu klein, um von dem Kamera-
Erkennungssystem erkannt zu
werden (z.B. ein Motorrad oder ein
Fahrrad etc.)
Das vorausfahrende Fahrzeug hat Übergröße oder zieht einen
Anhänger, der zu groß ist, um von
dem Kamera-Erkennungssystem
erkannt zu werden (z.B. ein
Traktoranhänger etc.)
(Fortsetzung)Das AEB funktioniert nur bei
Fahrzeugen/Fußgängern, die
sich vor dem eigenen
Fahrzeug befinden, und nur,
wenn das eigene Fahrzeug
vorwärts fährt.
Es funktioniert nicht bei Tieren oder anderenHindernissen. Das AEB-System erkennt
keine Fahrzeuge, die sich vonden Seiten nähern. Das AEB-System erkennt
keine Personen, die sich
seitlich an einem geparkten
Fahrzeug annähern (z.B. in
einer Sackgasse). In diesen Fällen müssen Sie
einen ausreichenden
Sicherheitsabstand einhalten
und ggf. das Bremspedal
treten, um die
Fahrgeschwindigkeit zu
drosseln, damit weder Sie
noch andere Personen
Schaden nehmen.

5-58
Fahrhinweise

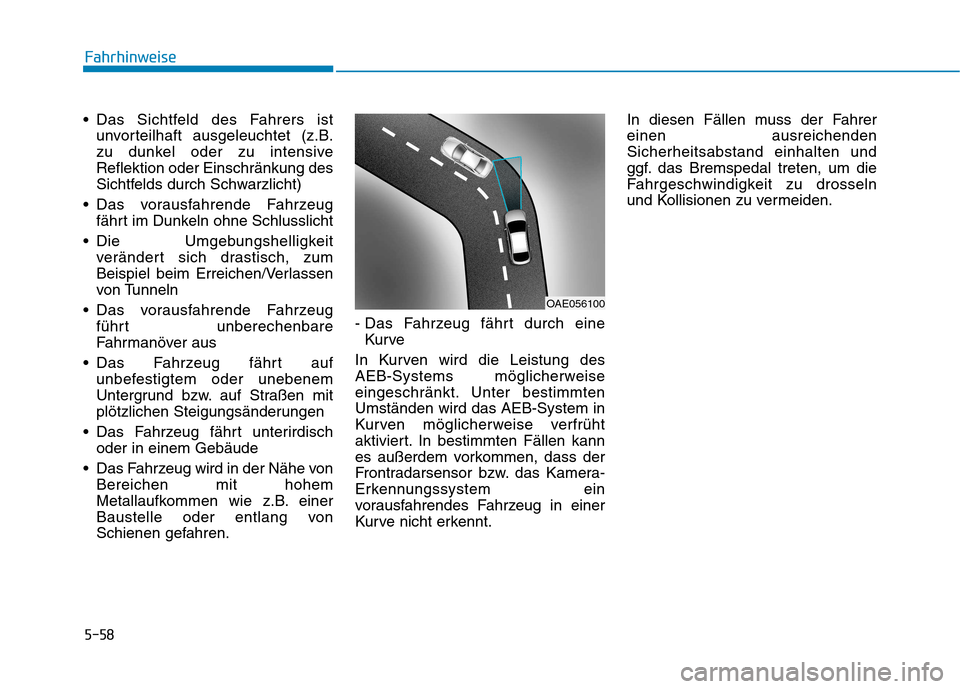

Das Sichtfeld des Fahrers istunvorteilhaft ausgeleuchtet (z.B.
zu dunkel oder zu intensiveReflektion oder Einschränkung des
Sichtfelds durch Schwarzlicht)
Das vorausfahrende Fahrzeug fährt im Dunkeln ohne Schlusslicht
Die Umgebungshelligkeit verändert sich drastisch, zum
Beispiel beim Erreichen/Verlassen
von Tunneln
Das vorausfahrende Fahrzeug führt unberechenbare
Fahrmanöver aus
Das Fahrzeug fährt auf unbefestigtem oder unebenem
Untergrund bzw. auf Straßen mit
plötzlichen Steigungsänderungen
Das Fahrzeug fährt unterirdisch oder in einem Gebäude
Das Fahrzeug wird in der Nähe von Bereichen mit hohem
Metallaufkommen wie z.B. einer
Baustelle oder entlang von
Schienen gefahren. - Das Fahrzeug fährt durch eine
Kur ve
In Kurven wird die Leistung des
AEB-Systems möglicherweise
eingeschränkt. Unter bestimmtenUmständen wird das AEB-System in
Kurven möglicherweise verfrüht
aktiviert. In bestimmten Fällen kann
es außerdem vorkommen, dass der
Frontradarsensor bzw. das Kamera-
Erkennungssystem ein
vorausfahrendes Fahrzeug in einer
Kurve nicht erkennt. In diesen Fällen muss der Fahrereinen ausreichendenSicherheitsabstand einhalten und
ggf. das Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und Kollisionen zu vermeiden.
OAE056100

5-59
Fahrhinweise
5

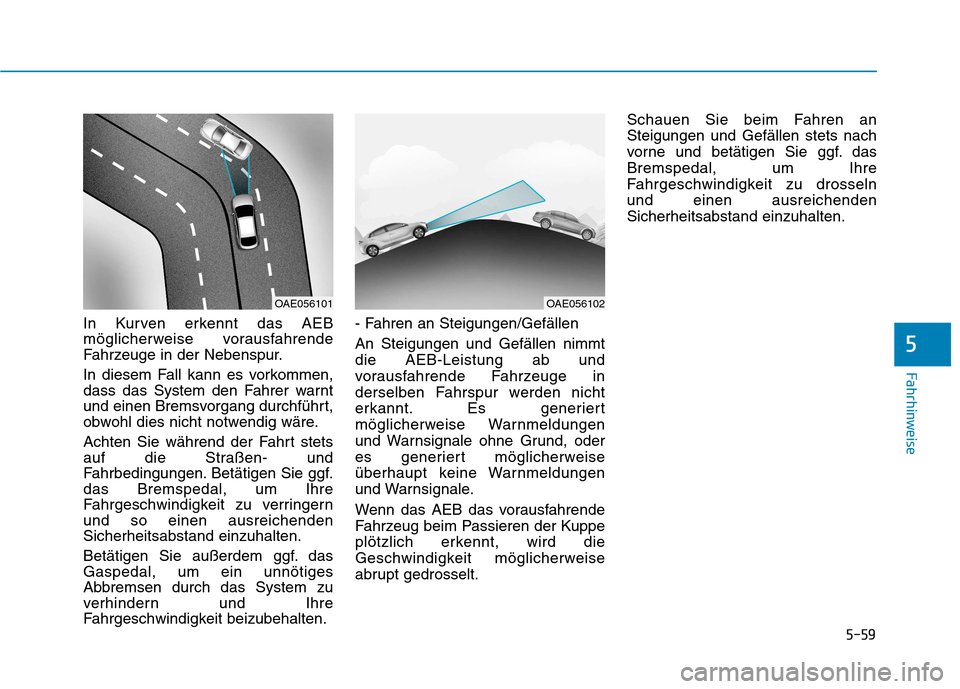

In Kurven erkennt das AEB
möglicherweise vorausfahrende
Fahrzeuge in der Nebenspur.
In diesem Fall kann es vorkommen,
dass das System den Fahrer warnt
und einen Bremsvorgang durchführt,
obwohl dies nicht notwendig wäre.
Achten Sie während der Fahrt stets
auf die Straßen- und
Fahrbedingungen. Betätigen Sie ggf.das Bremspedal, um Ihre
Fahrgeschwindigkeit zu verringernund so einen ausreichendenSicherheitsabstand einzuhalten.
Betätigen Sie außerdem ggf. das Gaspedal, um ein unnötiges
Abbremsen durch das System zu
verhindern und Ihre
Fahrgeschwindigkeit beizubehalten.- Fahren an Steigungen/Gefällen An Steigungen und Gefällen nimmt die AEB-Leistung ab und
vorausfahrende Fahrzeuge in
derselben Fahrspur werden nicht
erkannt. Es generiert
möglicherweise Warnmeldungen
und Warnsignale ohne Grund, oder
es generiert möglicherweise
überhaupt keine Warnmeldungen
und Warnsignale.
Wenn das AEB das vorausfahrende
Fahrzeug beim Passieren der Kuppe
plötzlich erkennt, wird die
Geschwindigkeit möglicherweise
abrupt gedrosselt.Schauen Sie beim Fahren anSteigungen und Gefällen stets nach
vorne und betätigen Sie ggf. dasBremspedal, um Ihre
Fahrgeschwindigkeit zu drosselnund einen ausreichendenSicherheitsabstand einzuhalten.
OAE056102OAE056101

5-60
Fahrhinweise

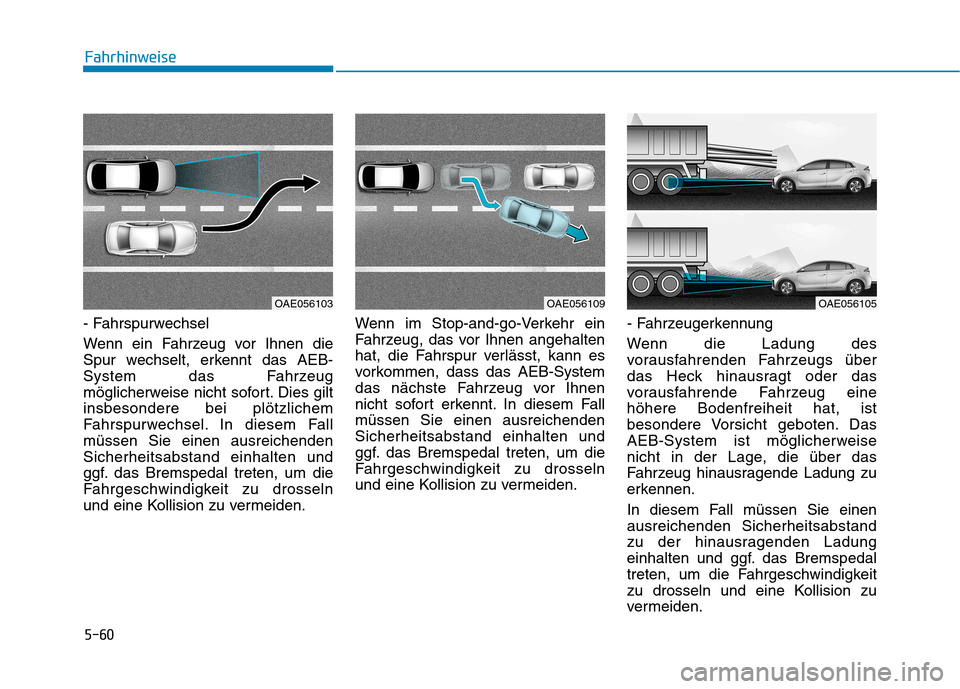

- Fahrspurwechsel
Wenn ein Fahrzeug vor Ihnen die
Spur wechselt, erkennt das AEB-
System das Fahrzeug
möglicherweise nicht sofort. Dies giltinsbesondere bei plötzlichem
Fahrspurwechsel. In diesem Fallmüssen Sie einen ausreichendenSicherheitsabstand einhalten und
ggf. das Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und eine Kollision zu vermeiden.Wenn im Stop-and-go-Verkehr ein
Fahrzeug, das vor Ihnen angehalten
hat, die Fahrspur verlässt, kann es
vorkommen, dass das AEB-System
das nächste Fahrzeug vor Ihnen
nicht sofort erkennt. In diesem Fallmüssen Sie einen ausreichendenSicherheitsabstand einhalten und
ggf. das Bremspedal treten, um die
Fahrgeschwindigkeit zu drosseln
und eine Kollision zu vermeiden.
- Fahrzeugerkennung
Wenn die Ladung des
vorausfahrenden Fahrzeugs über
das Heck hinausragt oder das
vorausfahrende Fahrzeug einehöhere Bodenfreiheit hat, ist
besondere Vorsicht geboten. Das
AEB-System ist möglicherweise
nicht in der Lage, die über das
Fahrzeug hinausragende Ladung zu
erkennen.
In diesem Fall müssen Sie einen ausreichenden Sicherheitsabstand
zu der hinausragenden Ladung
einhalten und ggf. das Bremspedal
treten, um die Fahrgeschwindigkeit
zu drosseln und eine Kollision zu
vermeiden.
OAE056105OAE056109OAE056103

5-61
Fahrhinweise
5

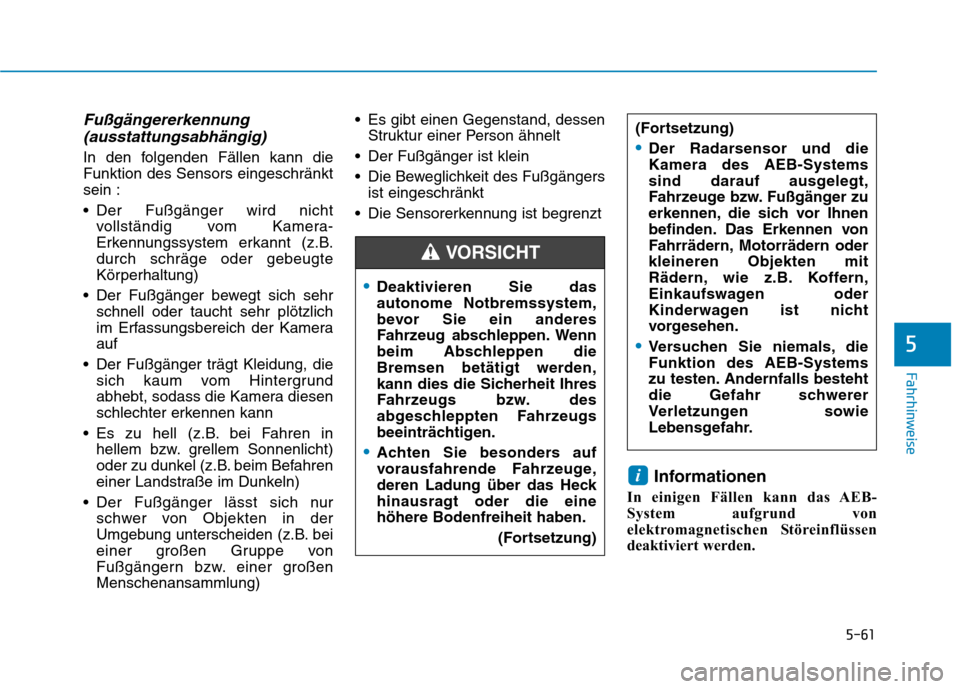

Fußgängererkennung(ausstattungsabhängig)
In den folgenden Fällen kann die Funktion des Sensors eingeschränktsein :
Der Fußgänger wird nicht vollständig vom Kamera-
Erkennungssystem erkannt (z.B.durch schräge oder gebeugte
Körperhaltung)
Der Fußgänger bewegt sich sehr schnell oder taucht sehr plötzlich
im Erfassungsbereich der Kameraauf
Der Fußgänger trägt Kleidung, die sich kaum vom Hintergrund
abhebt, sodass die Kamera diesen
schlechter erkennen kann
Es zu hell (z.B. bei Fahren in hellem bzw. grellem Sonnenlicht)
oder zu dunkel (z.B. beim Befahren
einer Landstraße im Dunkeln)
Der Fußgänger lässt sich nur schwer von Objekten in der
Umgebung unterscheiden (z.B. bei
einer großen Gruppe von
Fußgängern bzw. einer großenMenschenansammlung) Es gibt einen Gegenstand, dessen
Struktur einer Person ähnelt
Der Fußgänger ist klein
Die Beweglichkeit des Fußgängers ist eingeschränkt
Die Sensorerkennung ist begrenzt
Informationen
In einigen Fällen kann das AEB-
System aufgrund von
elektromagnetischen Störeinflüssen
deaktiviert werden.
i
Deaktivieren Sie das autonome Notbremssystem,
bevor Sie ein anderes
Fahrzeug abschleppen. Wenn
beim Abschleppen die
Bremsen betätigt werden,
kann dies die Sicherheit Ihres
Fahrzeugs bzw. des
abgeschleppten Fahrzeugs
beeinträchtigen.
Achten Sie besonders auf
vorausfahrende Fahrzeuge,
deren Ladung über das Heck
hinausragt oder die einehöhere Bodenfreiheit haben.
(Fortsetzung)
VORSICHT
(Fortsetzung)
Der Radarsensor und die Kamera des AEB-Systems
sind darauf ausgelegt,
Fahrzeuge bzw. Fußgänger zu
erkennen, die sich vor Ihnen
befinden. Das Erkennen von
Fahrrädern, Motorrädern oderkleineren Objekten mit
Rädern, wie z.B. Koffern,
Einkaufswagen oder
Kinderwagen ist nicht
vorgesehen.
Versuchen Sie niemals, die Funktion des AEB-Systems
zu testen. Andernfalls besteht
die Gefahr schwerer
Verletzungen sowie
Lebensgefahr.
