2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

2-29
Sicherheitssysteme Ihres Fahrzeugs
2

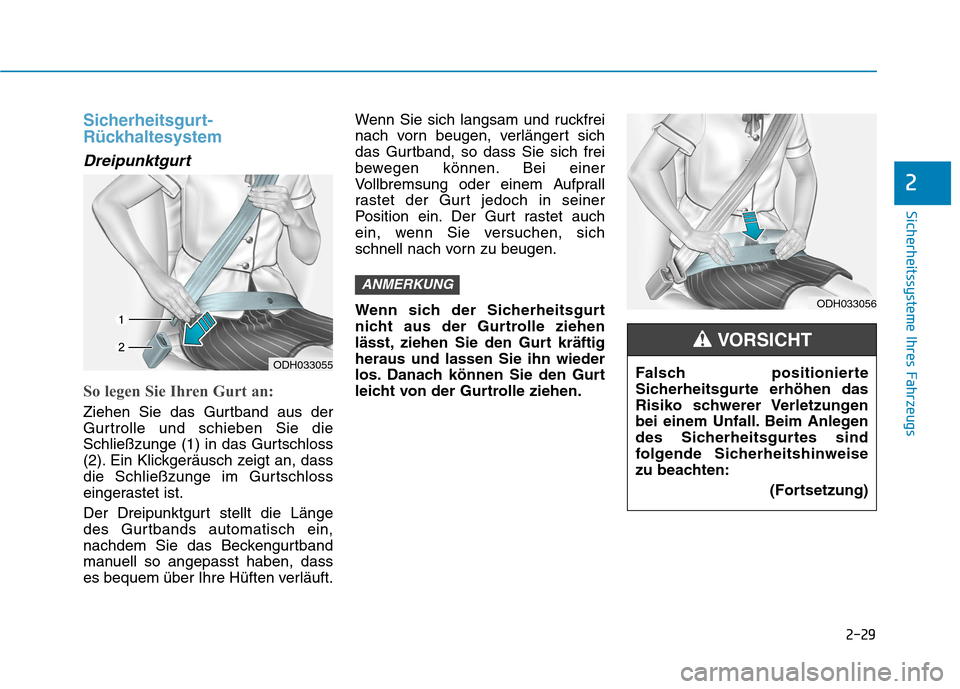

Sicherheitsgurt-
Rückhaltesystem
Dreipunktgurt
So legen Sie Ihren Gurt an:
Ziehen Sie das Gurtband aus der
Gurtrolle und schieben Sie die
Schließzunge (1) in das Gurtschloss
(2). Ein Klickgeräusch zeigt an, dass
die Schließzunge im Gurtschloss
eingerastet ist.
Der Dreipunktgurt stellt die Länge
des Gurtbands automatisch ein,
nachdem Sie das Beckengurtband
manuell so angepasst haben, dass
es bequem über Ihre Hüften verläuft.Wenn Sie sich langsam und ruckfrei
nach vorn beugen, verlängert sich
das Gurtband, so dass Sie sich frei
bewegen können. Bei einer
Vollbremsung oder einem Aufprall
rastet der Gurt jedoch in seiner
Position ein. Der Gurt rastet auch
ein, wenn Sie versuchen, sich
schnell nach vorn zu beugen.
Wenn sich der Sicherheitsgurt
nicht aus der Gurtrolle ziehen
lässt, ziehen Sie den Gurt kräftigheraus und lassen Sie ihn wieder
los. Danach können Sie den Gurt
leicht von der Gurtrolle ziehen.
ANMERKUNG
ODH033055
Falsch positionierte
Sicherheitsgurte erhöhen das
Risiko schwerer Verletzungen
bei einem Unfall. Beim Anlegen
des Sicherheitsgurtes sind
folgende Sicherheitshinweise
zu beachten:
(Fortsetzung)
VORSICHT
ODH033056

2-30
Sicherheitssysteme Ihres Fahrzeugs

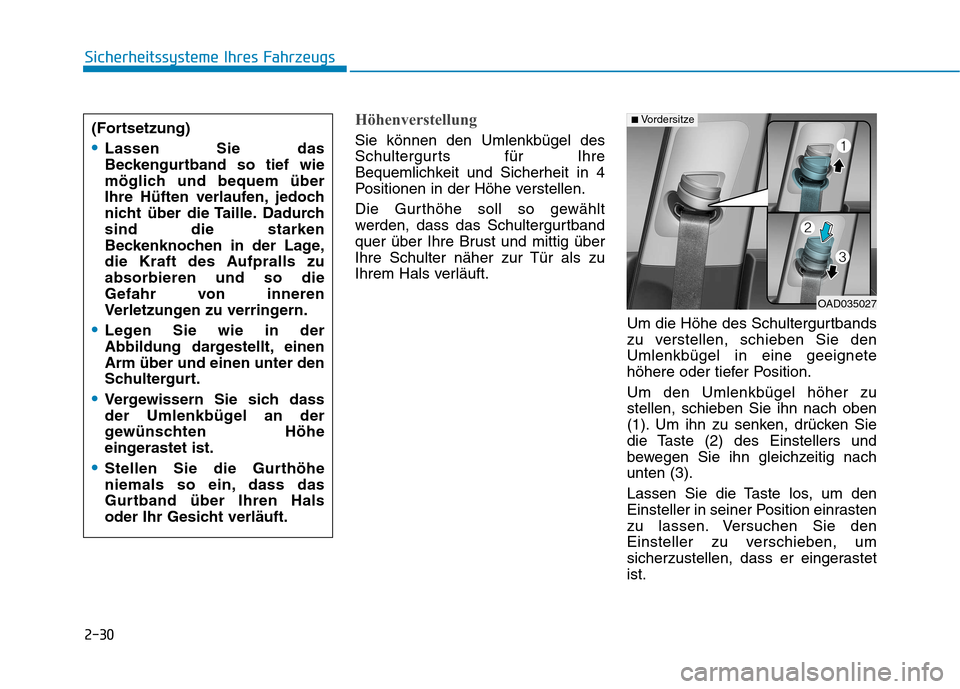

Höhenverstellung
Sie können den Umlenkbügel des
Schultergurts für Ihre
Bequemlichkeit und Sicherheit in 4
Positionen in der Höhe verstellen.
Die Gurthöhe soll so gewählt
werden, dass das Schultergurtband
quer über Ihre Brust und mittig über
Ihre Schulter näher zur Tür als zu
Ihrem Hals verläuft.Um die Höhe des Schultergurtbands
zu verstellen, schieben Sie denUmlenkbügel in eine geeignete
höhere oder tiefer Position. Um den Umlenkbügel höher zu stellen, schieben Sie ihn nach oben
(1). Um ihn zu senken, drücken Sie
die Taste (2) des Einstellers und
bewegen Sie ihn gleichzeitig nachunten (3).
Lassen Sie die Taste los, um den
Einsteller in seiner Position einrasten
zu lassen. Versuchen Sie den
Einsteller zu verschieben, um
sicherzustellen, dass er eingerastetist.
OAD035027
■Vordersitze
(Fortsetzung)
Lassen Sie das
Beckengurtband so tief wie
möglich und bequem über
Ihre Hüften verlaufen, jedoch
nicht über die Taille. Dadurchsind die starken
Beckenknochen in der Lage,
die Kraft des Aufpralls zuabsorbieren und so die
Gefahr von inneren
Verletzungen zu verringern.
Legen Sie wie in der
Abbildung dargestellt, einenArm über und einen unter den
Schultergurt.
Vergewissern Sie sich dass
der Umlenkbügel an der
gewünschten Höhe
eingerastet ist.
Stellen Sie die Gurthöhe
niemals so ein, dass das
Gurtband über Ihren Hals
oder Ihr Gesicht verläuft.

2-31
Sicherheitssysteme Ihres Fahrzeugs
2

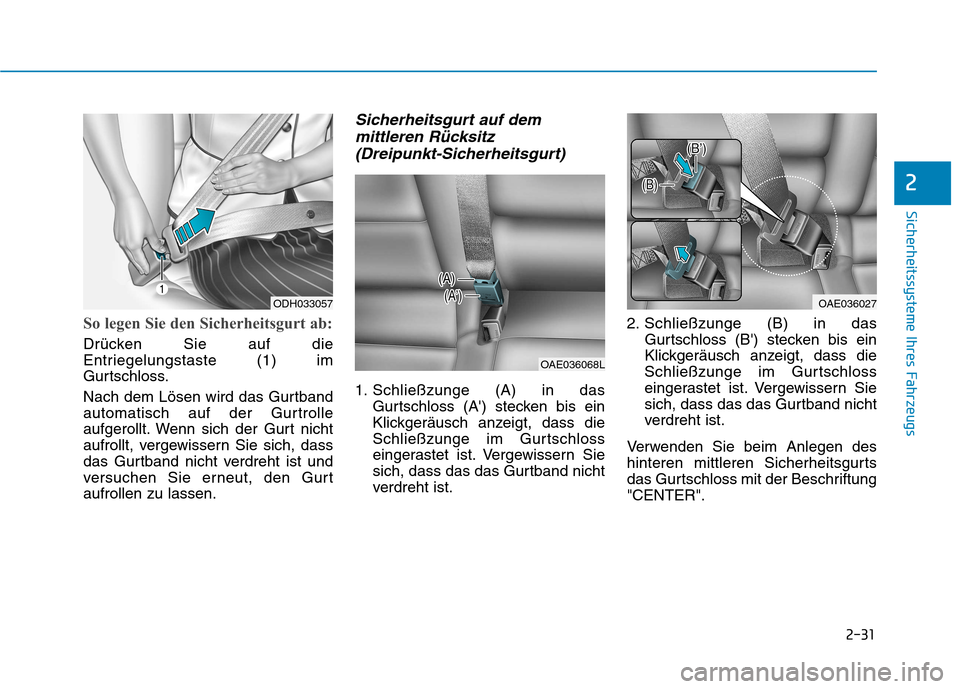

So legen Sie den Sicherheitsgurt ab:
Drücken Sie auf die
Entriegelungstaste (1) im
Gurtschloss.
Nach dem Lösen wird das Gurtband
automatisch auf der Gurtrolle
aufgerollt. Wenn sich der Gurt nicht
aufrollt, vergewissern Sie sich, dass
das Gurtband nicht verdreht ist und
versuchen Sie erneut, den Gurtaufrollen zu lassen.
Sicherheitsgurt auf demmittleren Rücksitz
(Dreipunkt-Sicherheitsgurt)
1. Schließzunge (A) in das Gurtschloss (A') stecken bis ein
Klickgeräusch anzeigt, dass die
Schließzunge im Gurtschloss
eingerastet ist. Vergewissern Sie
sich, dass das das Gurtband nicht
verdreht ist. 2. Schließzunge (B) in das
Gurtschloss (B') stecken bis ein
Klickgeräusch anzeigt, dass die
Schließzunge im Gurtschloss
eingerastet ist. Vergewissern Sie
sich, dass das das Gurtband nicht
verdreht ist.
Verwenden Sie beim Anlegen des
hinteren mittleren Sicherheitsgurts
das Gurtschloss mit der Beschriftung"CENTER".
OAE036068L
OAE036027ODH033057

2-32
Sicherheitssysteme Ihres Fahrzeugs

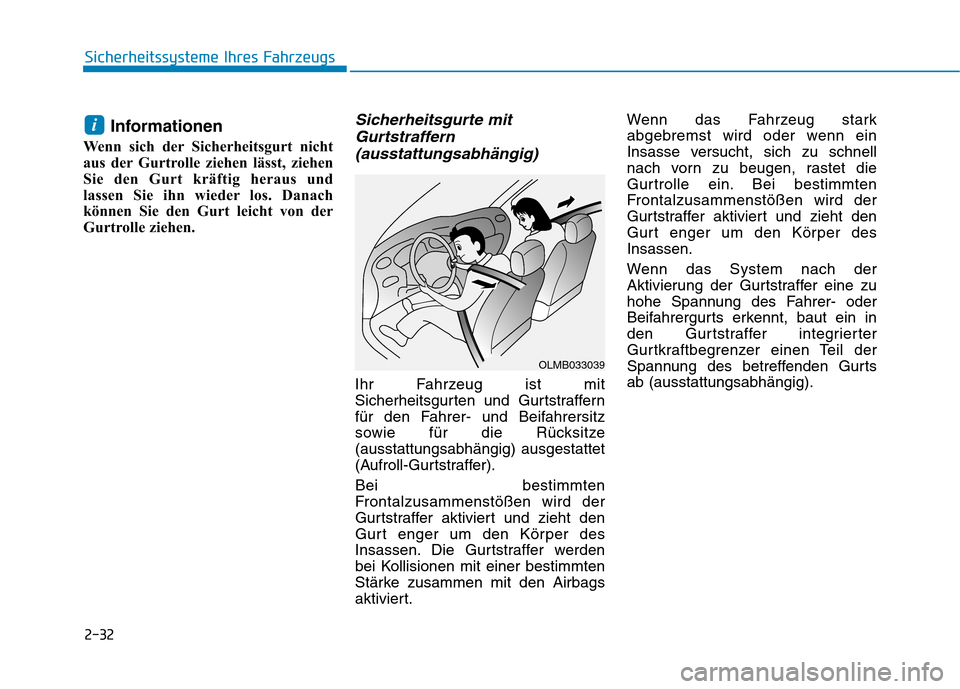

Informationen
Wenn sich der Sicherheitsgurt nicht
aus der Gurtrolle ziehen lässt, ziehen
Sie den Gurt kräftig heraus und
lassen Sie ihn wieder los. Danach
können Sie den Gurt leicht von der
Gurtrolle ziehen.Sicherheitsgurte mit Gurtstraffern
(ausstattungsabhängig)
Ihr Fahrzeug ist mit
Sicherheitsgurten und Gurtstraffern
für den Fahrer- und Beifahrersitz
sowie für die Rücksitze(ausstattungsabhängig) ausgestattet
(Aufroll-Gurtstraffer). Bei bestimmten
Frontalzusammenstößen wird der
Gurtstraffer aktiviert und zieht den
Gurt enger um den Körper des
Insassen. Die Gurtstraffer werden
bei Kollisionen mit einer bestimmten
Stärke zusammen mit den Airbags
aktiviert. Wenn das Fahrzeug stark
abgebremst wird oder wenn ein
Insasse versucht, sich zu schnell
nach vorn zu beugen, rastet die
Gurtrolle ein. Bei bestimmten
Frontalzusammenstößen wird der
Gurtstraffer aktiviert und zieht den
Gurt enger um den Körper desInsassen.
Wenn das System nach der
Aktivierung der Gurtstraffer eine zu
hohe Spannung des Fahrer- oder
Beifahrergurts erkennt, baut ein in
den Gurtstraffer integrierter
Gurtkraftbegrenzer einen Teil der
Spannung des betreffenden Gurtsab (ausstattungsabhängig).
i
OLMB033039

2-33
Sicherheitssysteme Ihres Fahrzeugs
2

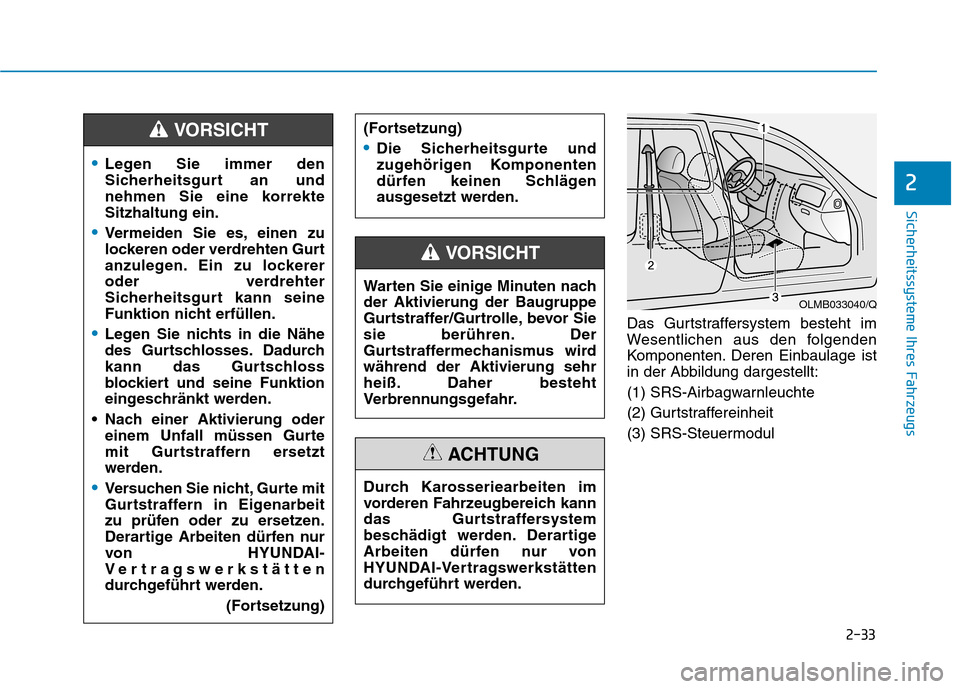

Das Gurtstraffersystem besteht im
Wesentlichen aus den folgenden
Komponenten. Deren Einbaulage ist
in der Abbildung dargestellt:
(1) SRS-Airbagwarnleuchte
(2) Gurtstraffereinheit
(3) SRS-Steuermodul
OLMB033040/Q
Legen Sie immer den
Sicherheitsgurt an und
nehmen Sie eine korrekteSitzhaltung ein.
Vermeiden Sie es, einen zu
lockeren oder verdrehten Gurt
anzulegen. Ein zu lockerer
oder verdrehter
Sicherheitsgurt kann seine
Funktion nicht erfüllen.
Legen Sie nichts in die Nähe
des Gurtschlosses. Dadurch
kann das Gurtschloss
blockiert und seine Funktion
eingeschränkt werden.
Nach einer Aktivierung oder einem Unfall müssen Gurte
mit Gurtstraffern ersetzt
werden.
Versuchen Sie nicht, Gurte mit
Gurtstraffern in Eigenarbeit
zu prüfen oder zu ersetzen.
Derartige Arbeiten dürfen nur
von HYUNDAI-
Vertragswerkstätten
durchgeführt werden.
(Fortsetzung)
VORSICHT
Warten Sie einige Minuten nach der Aktivierung der Baugruppe
Gurtstraffer/Gurtrolle, bevor Sie
sie berühren. Der
Gurtstraffermechanismus wirdwährend der Aktivierung sehr
heiß. Daher besteht
Verbrennungsgefahr.
(Fortsetzung)
Die Sicherheitsgurte und
zugehörigen Komponenten
dürfen keinen Schlägen
ausgesetzt werden.
VORSICHT
Durch Karosseriearbeiten im
vorderen Fahrzeugbereich kann
das Gurtstraffersystem
beschädigt werden. Derartige
Arbeiten dürfen nur von
HYUNDAI-Vertragswerkstätten
durchgeführt werden.
ACHTUNG

2-34
Sicherheitssysteme Ihres Fahrzeugs
Der Sensor zur Aktivierung des
SRS-Steuermoduls ist auch mit
den Gurtstraffern verbunden. Die
SRS-Airbag-Warnleuchte leuchtet
etwa 6 Sekunden lang nach dem
Einschalten der Zündung auf und
geht dann aus.
Wenn ein Gurtstraffer einen Fehler
aufweist, leuchtet diese
Warnleuchte auf, obwohl die
Funktion des Airbag-Moduls
ordnungsgemäß ist. Wenn die
SRS-Airbag-Warnleuchte nach
dem Einschalten der Zündung
nicht aufleuchtet oder wenn sie
nach ca. 6 Sekunden nicht erlischt
oder wenn sie während der Fahrt
aufleuchtet, lassen Sie den
Gurtstraffer und/oder das SRS-
Airbagsystem möglichst
umgehend in einer HYUNDAI-
Vertragswerkstatt überprüfen.Informationen
 Bei bestimmten frontalen oder seitlich versetzten Zusammenstößen
werden die Gurtstraffer von
Fahrer- und Beifahrer-
Sicherheitsgurt aktiviert.
 Die Gurtstraffer werden auch dann aktiviert, wenn die Sicherheitsgurte
zum Zeitpunkt des Zusammenstoßes
nicht angelegt sind.
 Wenn die Gurtstraffer aktiviert werden, kann ein lautes
Explosionsgeräusch hörbar werden
und es kann ein feiner Staub, der
einer Rauchentwicklung ähnlich ist,
im Fahrzeuginnenraum sichtbar
werden.
Dies sind normale
Begleiterscheinungen, die aber nicht
gefährlich sind.
 Obwohl dies unbedenklich ist, kann der feine Staub Hautirritationen
verursachen und er sollte deshalb
nicht über einen längeren Zeitraum
eingeatmet werden.
Waschen Sie alle dem Staub
ausgesetzten Hautpartien
gründlich, wenn bei einem Unfall
ein Gurtstraffer aktiviert wurde.
Zusätzliche
Sicherheitshinweise zum
Sicherheitsgurt
Schwangere Frauen
Die Verwendung eines
Sicherheitsgurts ist für schwangere
Frauen empfehlenswert, um die
Verletzungsgefahr bei einem Unfall
zu verringern.
Schwangere Frauen müssen immer
einen Dreipunktgurt benutzen.
Legen Sie den Schultergurt vom
Hals weg und führen Sie ihn
zwischen den Brüsten durch. Legen
Sie das Beckengurtband so tief undso bequem wie möglich um dieHüften, so dass er unter dem Bauchliegt.
iANMERKUNG
Schwangere Frauen dürfen das
Beckengurtband des
Sicherheitsgurts niemals über
den Bereich des Unterleibs
legen, wo sich der Fötus
befindet, oder so über den
Unterleib legen, dass der Gurt
den Fötus bei einem Aufprall
quetschen könnte.
VORSICHT

2-35
Sicherheitssysteme Ihres Fahrzeugs
2
Sicherheitsgurt und Kinder
Säuglinge und kleine Kinder
In den meisten Ländern sind Kinder-
Rückhaltesysteme oder
Sitzerhöhungen für Kinder
verschiedener Altersstufen
gesetzlich vorgeschrieben. Das
Alter, ab dem Sicherheitsgurte
anstelle von Kinder-
Rückhaltesystemen verwendet
werden dürfen, ist je nach Landunterschiedlich, daher müssen Sie
sich mit der Gesetzgebung in Ihrem
Land und auch in den Ländern, in die
Sie verreisen, vertraut machen.
Kinder- und Babysitze müssen
ordnungsgemäß auf einem Rücksitz
platziert und befestigt werden.
Weitere Einzelheiten finden Sie im
Abschnitt "Kinder-Rückhaltesysteme"in diesem Kapitel.Kleinkinder sind bei einem Unfall am
besten gegen Verletzungen
geschützt, wenn sie ordnungsgemäß
auf einem Rücksitz in einem
Kinderrückhaltesystem, welches den
Anforderungen derSicherheitsstandards in Ihrem Land
entspricht, angeschnallt sind.
Wenn Sie ein Kinderrückhaltesystem
kaufen, vergewissern Sie sich, dass
ein Label angebracht ist, mit dembeglaubigt wird, dass dieSicherheitsstandards in Ihrem Land
eingehalten werden.
Das Rückhaltesystem muss für die
Größe und das Gewicht Ihres Kindes
geeignet sein. Überprüfen Sie, dassdie Spezifikation des
Rückhaltesystems diesen Werten
entspricht.
Siehe auch "Kinderrückhaltesystem" in diesem Kapitel.
Benutzen Sie immer geeignete
Kinderrückhaltesysteme, die für
die Größe und das Gewicht des
Kindes vorgesehen sind. Halten Sie niemals ein Kind
während der Fahrt in Ihren
Armen oder auf dem Schoß. Bei
einem Unfall würde das Kindaufgrund einer sehr starken
Kraftentwicklung aus Ihren
Armen gerissen und gegen
Fahrzeugkomponenten
geschleudert werden.
VORSICHT

2-36
Sicherheitssysteme Ihres Fahrzeugs

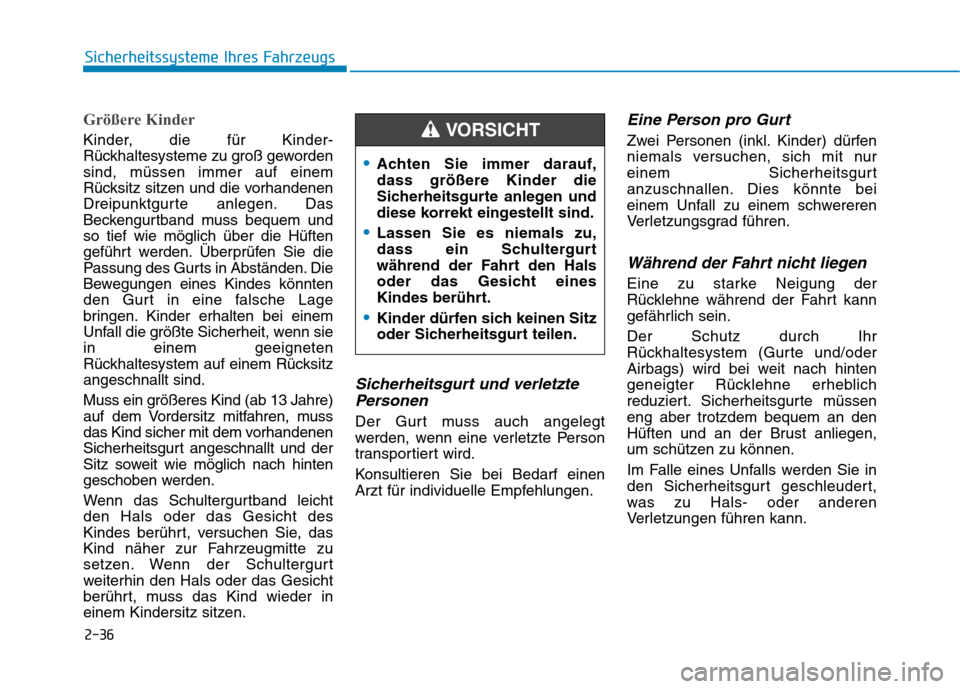

Größere Kinder
Kinder, die für Kinder-
Rückhaltesysteme zu groß gewordensind, müssen immer auf einem
Rücksitz sitzen und die vorhandenen
Dreipunktgurte anlegen. Das
Beckengurtband muss bequem undso tief wie möglich über die Hüften
geführt werden. Überprüfen Sie die
Passung des Gurts in Abständen. Die
Bewegungen eines Kindes könnten
den Gurt in eine falsche Lage
bringen. Kinder erhalten bei einem
Unfall die größte Sicherheit, wenn siein einem geeigneten
Rückhaltesystem auf einem Rücksitzangeschnallt sind.
Muss ein größeres Kind (ab 13 Jahre)
auf dem Vordersitz mitfahren, muss
das Kind sicher mit dem vorhandenen
Sicherheitsgurt angeschnallt und der
Sitz soweit wie möglich nach hinten
geschoben werden.
Wenn das Schultergurtband leicht den Hals oder das Gesicht des
Kindes berührt, versuchen Sie, das
Kind näher zur Fahrzeugmitte zu
setzen. Wenn der Schultergurt
weiterhin den Hals oder das Gesicht
berührt, muss das Kind wieder in
einem Kindersitz sitzen.
Sicherheitsgurt und verletztePersonen
Der Gurt muss auch angelegt
werden, wenn eine verletzte Person
transportiert wird.
Konsultieren Sie bei Bedarf einen
Arzt für individuelle Empfehlungen.
Eine Person pro Gurt
Zwei Personen (inkl. Kinder) dürfen
niemals versuchen, sich mit nur
einem Sicherheitsgurt
anzuschnallen. Dies könnte bei
einem Unfall zu einem schwereren
Verletzungsgrad führen.
Während der Fahrt nicht liegen
Eine zu starke Neigung der
Rücklehne während der Fahrt kann
gefährlich sein. Der Schutz durch Ihr
Rückhaltesystem (Gurte und/oder
Airbags) wird bei weit nach hinten
geneigter Rücklehne erheblich
reduziert. Sicherheitsgurte müsseneng aber trotzdem bequem an den
Hüften und an der Brust anliegen,
um schützen zu können.
Im Falle eines Unfalls werden Sie in
den Sicherheitsgurt geschleudert,
was zu Hals- oder anderen
Verletzungen führen kann.
Achten Sie immer darauf, dass größere Kinder die
Sicherheitsgurte anlegen und
diese korrekt eingestellt sind.
Lassen Sie es niemals zu,
dass ein Schultergurt
während der Fahrt den Hals
oder das Gesicht eines
Kindes berührt.
Kinder dürfen sich keinen Sitz
oder Sicherheitsgurt teilen.
VORSICHT
