2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

7-76
Wartung
Blinkerleuchte
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Öffnen Sie die Abdeckungen,unter denen sich die
Halteschrauben befinden.
4. Lösen Sie die Halteschrauben der Leuchte mit einem
Kreuzschlitzschraubendreher. 5. Entfernen Sie die hintere
Kombileuchte. 6. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihreRastnasen zu den
Gehäuseaussparungen
ausgerichtet sind.
7. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,bis ihre Rastnasen zu den
Aussparungen in der
Lampenfassung ausgerichtet
sind. Ziehen Sie die Glühlampe
aus der Fassung.
OAE076040OAE076038OAE076037

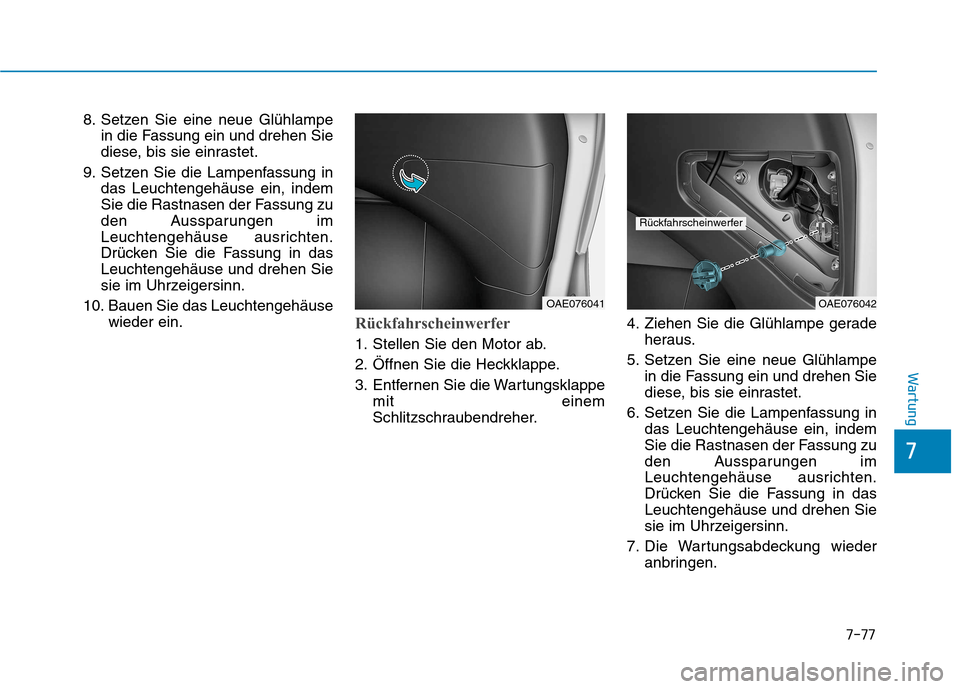

7-77
7
Wartung
8. Setzen Sie eine neue Glühlampein die Fassung ein und drehen Sie
diese, bis sie einrastet.
9. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in dasLeuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
10. Bauen Sie das Leuchtengehäuse wieder ein.
Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappemit einem
Schlitzschraubendreher. 4. Ziehen Sie die Glühlampe gerade
heraus.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie
diese, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im
Leuchtengehäuse ausrichten.
Drücken Sie die Fassung in dasLeuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
7. Die Wartungsabdeckung wieder anbringen.
OAE076042
Rückfahrscheinwerfer
OAE076041

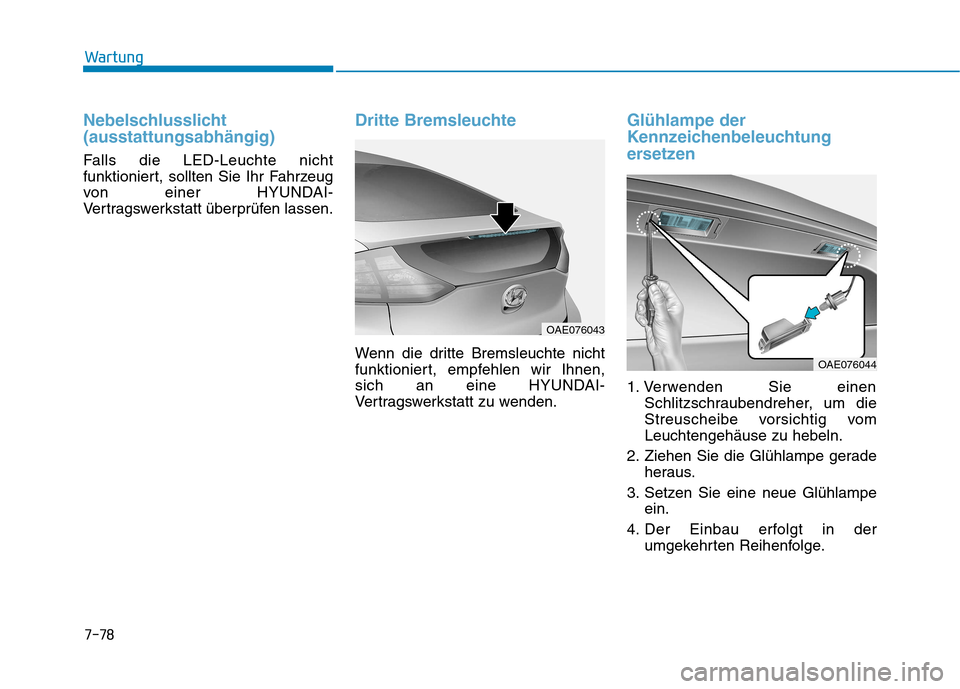

7-78
Wartung
Nebelschlusslicht (ausstattungsabhängig)
Falls die LED-Leuchte nicht
funktioniert, sollten Sie Ihr Fahrzeug
von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.
Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, empfehlen wir Ihnen,
sich an eine HYUNDAI-
Vertragswerkstatt zu wenden.
Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Verwenden Sie einenSchlitzschraubendreher, um die
Streuscheibe vorsichtig vomLeuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe ein.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge.
OAE076044
OAE076043

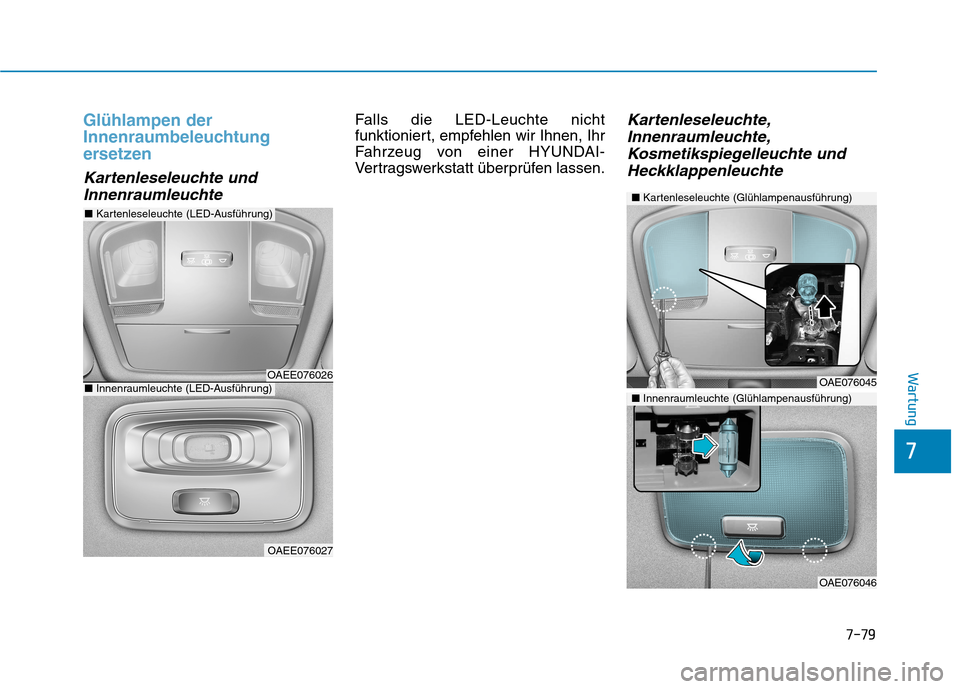

7-79
7
Wartung
Glühlampen der
Innenraumbeleuchtung
ersetzen
Kartenleseleuchte undInnenraumleuchte
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen, Ihr
Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.Kartenleseleuchte,Innenraumleuchte,
Kosmetikspiegelleuchte undHeckklappenleuchte
■ Kartenleseleuchte (Glühlampenausführung)
OAE076045
OAE076046
■Innenraumleuchte (Glühlampenausführung)
OAEE076026
OAEE076027
■Kartenleseleuchte (LED-Ausführung)
■Innenraumleuchte (LED-Ausführung)

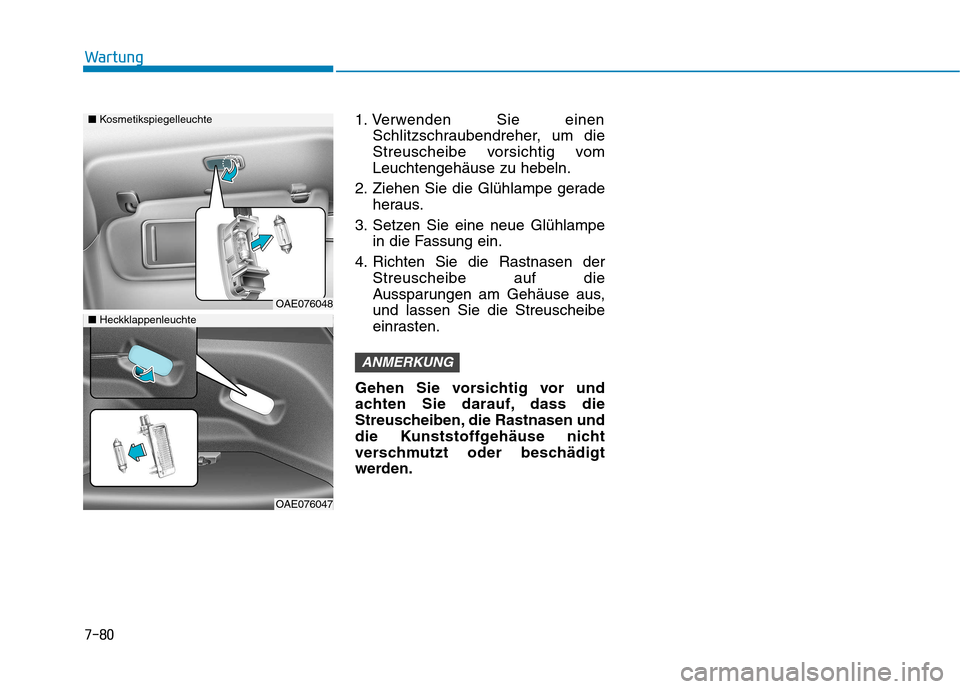

7-80
Wartung
1. Verwenden Sie einenSchlitzschraubendreher, um die
Streuscheibe vorsichtig vomLeuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
4. Richten Sie die Rastnasen der Streuscheibe auf die
Aussparungen am Gehäuse aus,und lassen Sie die Streuscheibe
einrasten.
Gehen Sie vorsichtig vor und
achten Sie darauf, dass die
Streuscheiben, die Rastnasen und
die Kunststoffgehäuse nicht
verschmutzt oder beschädigt
werden.
ANMERKUNG
■ Kosmetikspiegelleuchte
■Heckklappenleuchte
OAE076048
OAE076047

7-81
7
Wartung
FFAA HH RRZZEEUU GGPPFFLLEE GG EE
Außenpflege
Allgemeine Hinweise zur
Beachtung bei der Außenpflege
Beachten Sie bei der Verwendung chemischer Reinigungsmittel und
Polituren unbedingt die
Herstellerhinweise auf dem Gebinde.
Lesen Sie alle Warnungen und
Vorsichtshinweise, die auf dem
Gebinde angebracht sind.
Hochdruckreinigung
Achten Sie bei der Verwendung von Hochdruckreinigern aufausreichenden Abstand zum
Fahrzeug. Zu wenig Abstand oder
zu viel Druck kann dazu führen,
dass Bauteile beschädigt werden
oder Wasser in das Fahrzeug
eindringt.
Richten Sie den Strahl des Hochdruckreinigers nicht
unmittelbar auf Kameras oder
Sensoren. Der durch den hohen
Druck verursachte Impuls kann zu
Fehlfunktionen führen. Halten Sie die Düse nicht zu nah
an Manschetten (Gummi- oder
Kunststoffabdeckungen) oder
Steckverbinder, da diese bei
Kontakt mit dem unter hohem
Druck stehenden Wasser
beschädigt werden können.
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug mindestens einmal monatlich
gründlich mit lauwarmem oder
kaltem Wasser, um es vor Korrosion
und Umwelteinflüssen zu schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen,sollten Sie es nach jeder
Geländefahrt waschen. Achten Sie
besonders auf die Beseitigung von
Streusalz, Schmutz, Schlamm und
anderen Anhaftungen. Vergewissern
Sie sich, dass die Ablaufbohrungen
in den unteren Türblechen und in
den Schwellerblechen frei undsauber sind. Insekten, Teer, Blütennektar, Vogelkot,
industrielle Verunreinigungen und
ähnliche Rückstände können den
Fahrzeuglack angreifen, wenn sie
nicht umgehend beseitigt werden.
Auch bei einer sofortigen
Fahrzeugwäsche mit klarem Wasser
können derartige Rückstände unter
Umständen nicht vollständig entfernt
werden. Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für
lackierte Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem
oder kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann.

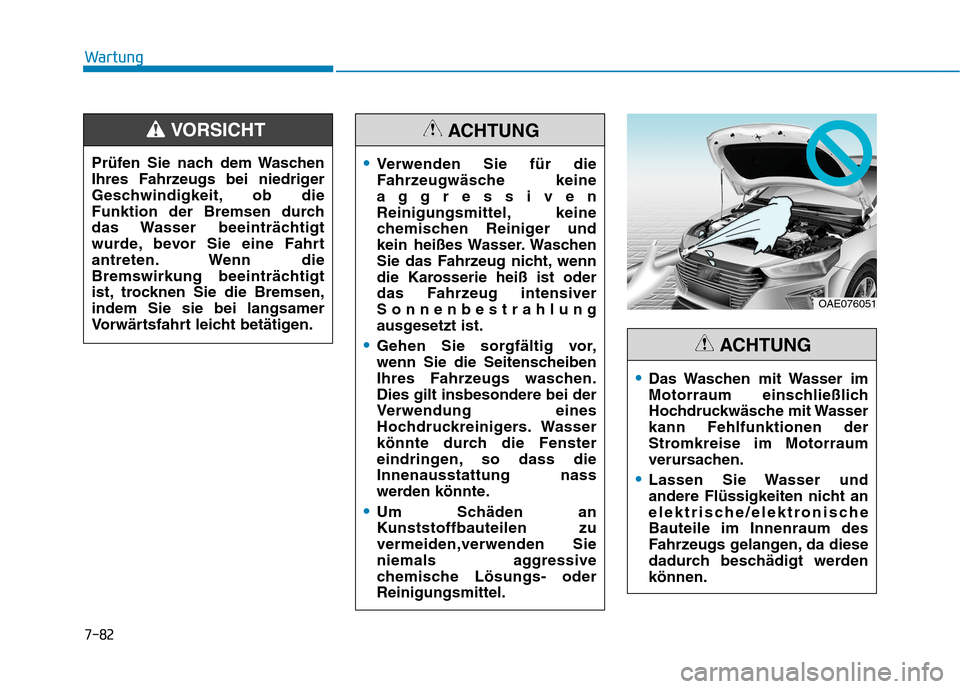

7-82
Wartung
OAE076051
Das Waschen mit Wasser im
Motorraum einschließlich
Hochdruckwäsche mit Wasserkann Fehlfunktionen der
Stromkreise im Motorraum
verursachen.
Lassen Sie Wasser und
andere Flüssigkeiten nicht an
elektrische/elektronischeBauteile im Innenraum des
Fahrzeugs gelangen, da diese
dadurch beschädigt werdenkönnen.
ACHTUNG
Verwenden Sie für die
Fahrzeugwäsche keine
aggressiven
Reinigungsmittel, keine
chemischen Reiniger und
kein heißes Wasser. Waschen
Sie das Fahrzeug nicht, wenn
die Karosserie heiß ist oder
das Fahrzeug intensiverSonnenbestrahlung
ausgesetzt ist.
Gehen Sie sorgfältig vor,
wenn Sie die Seitenscheiben
Ihres Fahrzeugs waschen.Dies gilt insbesondere bei der
Verwendung eines
Hochdruckreinigers. Wasser
könnte durch die Fenster
eindringen, so dass dieInnenausstattung nass
werden könnte.
Um Schäden an
Kunststoffbauteilen zuvermeiden,verwenden Sie
niemals aggressive
chemische Lösungs- oderReinigungsmittel.
ACHTUNG
Prüfen Sie nach dem Waschen
Ihres Fahrzeugs bei niedriger
Geschwindigkeit, ob die
Funktion der Bremsen durch
das Wasser beeinträchtigt
wurde, bevor Sie eine Fahrt
antreten. Wenn die
Bremswirkung beeinträchtigt
ist, trocknen Sie die Bremsen,indem Sie sie bei langsamer
Vorwärtsfahrt leicht betätigen.
VORSICHT

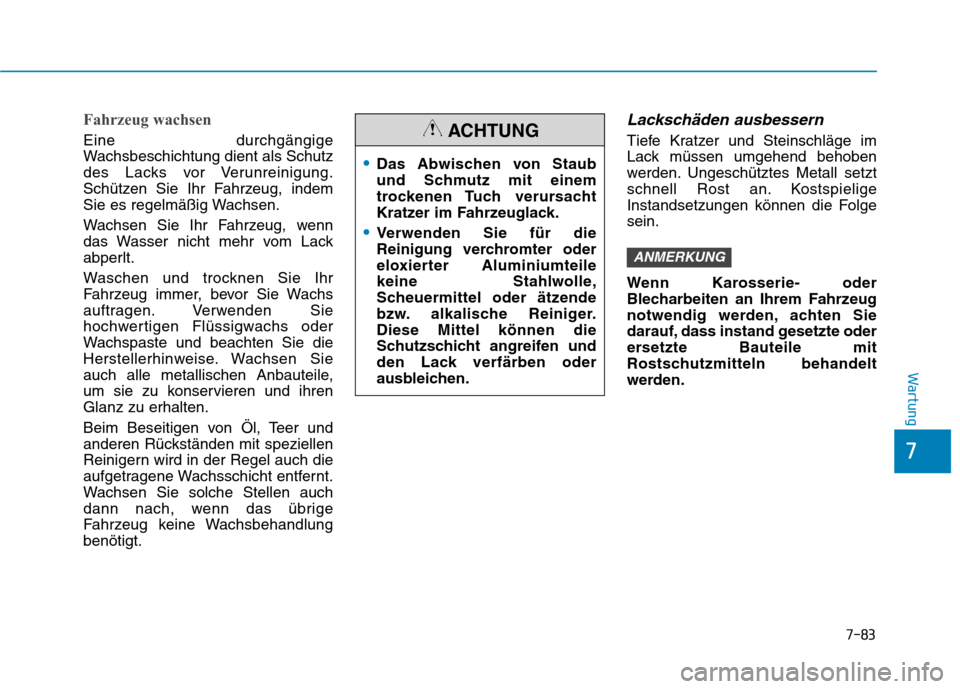

7-83
7
Wartung
Fahrzeug wachsen
Eine durchgängige
Wachsbeschichtung dient als Schutz
des Lacks vor Verunreinigung.
Schützen Sie Ihr Fahrzeug, indem
Sie es regelmäßig Wachsen.
Wachsen Sie Ihr Fahrzeug, wenn
das Wasser nicht mehr vom Lack
abperlt.
Waschen und trocknen Sie Ihr
Fahrzeug immer, bevor Sie Wachs
auftragen. Verwenden Sie
hochwertigen Flüssigwachs oder
Wachspaste und beachten Sie die
Herstellerhinweise. Wachsen Sie
auch alle metallischen Anbauteile,
um sie zu konservieren und ihrenGlanz zu erhalten.
Beim Beseitigen von Öl, Teer und
anderen Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch
dann nach, wenn das übrige
Fahrzeug keine Wachsbehandlungbenötigt.
Lackschäden ausbessern
Tiefe Kratzer und Steinschläge im
Lack müssen umgehend behoben
werden. Ungeschütztes Metall setzt
schnell Rost an. Kostspielige
Instandsetzungen können die Folgesein.
Wenn Karosserie- oder
Blecharbeiten an Ihrem Fahrzeug
notwendig werden, achten Sie
darauf, dass instand gesetzte oder
ersetzte Bauteile mit
Rostschutzmitteln behandelt
werden.
ANMERKUNG
Das Abwischen von Staub
und Schmutz mit einem
trockenen Tuch verursacht
Kratzer im Fahrzeuglack.
Verwenden Sie für die
Reinigung verchromter oder
eloxierter Aluminiumteile
keine Stahlwolle,
Scheuermittel oder ätzende
bzw. alkalische Reiniger.Diese Mittel können die
Schutzschicht angreifen und
den Lack verfärben oder
ausbleichen.
ACHTUNG
