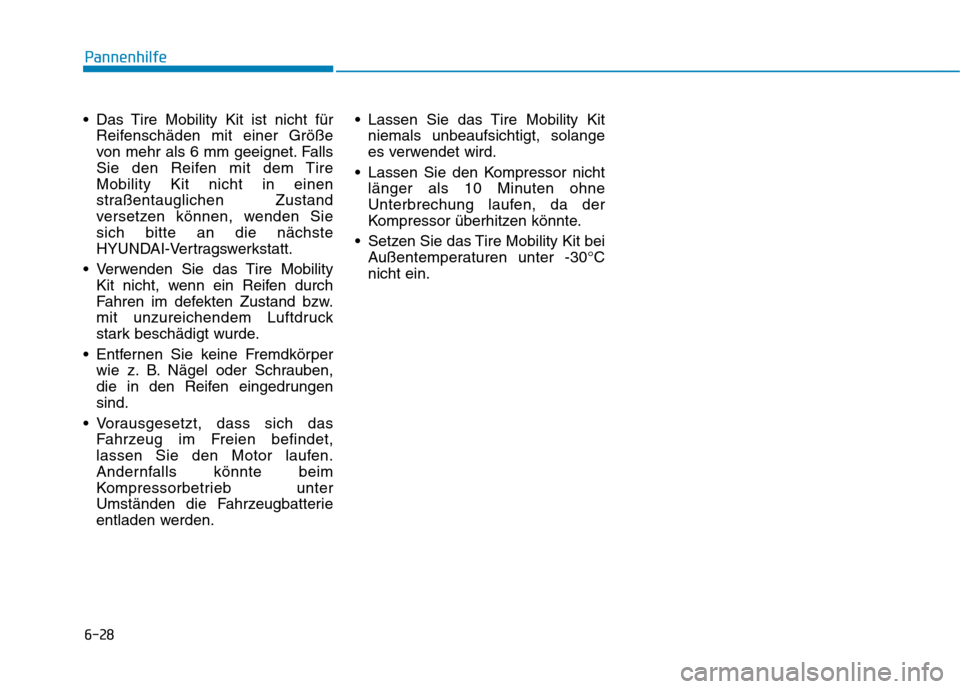

6-28
Das Tire Mobility Kit ist nicht für
Reifenschäden mit einer Größe
von mehr als 6 mm geeignet. Falls
Sie den Reifen mit dem TireMobility Kit nicht in einen
straßentauglichen Zustand
versetzen können, wenden Siesich bitte an die nächste
HYUNDAI-Vertragswerkstatt.
Verwenden Sie das Tire Mobility Kit nicht, wenn ein Reifen durch
Fahren im defekten Zustand bzw.
mit unzureichendem Luftdruck
stark beschädigt wurde.
Entfernen Sie keine Fremdkörper wie z. B. Nägel oder Schrauben,
die in den Reifen eingedrungensind.
Vorausgesetzt, dass sich das Fahrzeug im Freien befindet,
lassen Sie den Motor laufen.
Andernfalls könnte beim
Kompressorbetrieb unter
Umständen die Fahrzeugbatterie
entladen werden. Lassen Sie das Tire Mobility Kit
niemals unbeaufsichtigt, solange
es verwendet wird.
Lassen Sie den Kompressor nicht länger als 10 Minuten ohne
Unterbrechung laufen, da der
Kompressor überhitzen könnte.
Setzen Sie das Tire Mobility Kit bei Außentemperaturen unter -30°Cnicht ein.
Pannenhilfe

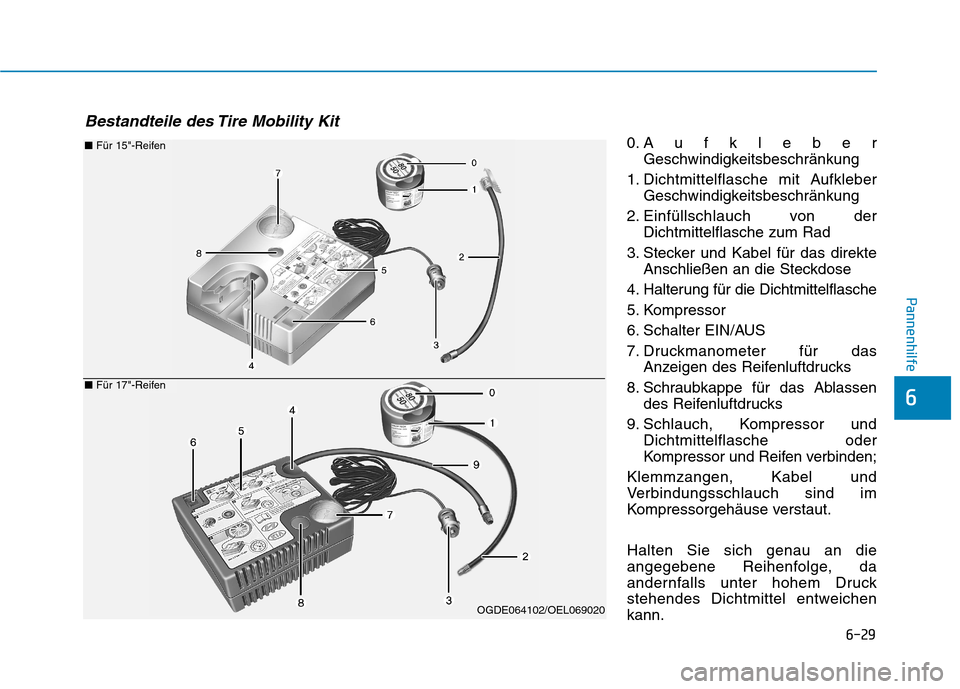

6-29
Pannenhilfe
6
0.AufkleberGeschwindigkeitsbeschränkung
1. Dichtmittelflasche mit Aufkleber Geschwindigkeitsbeschränkung
2. Einfüllschlauch von der Dichtmittelflasche zum Rad
3. Stecker und Kabel für das direkte Anschließen an die Steckdose
4. Halterung für die Dichtmittelflasche
5. Kompressor
6. Schalter EIN/AUS
7. Druckmanometer für das Anzeigen des Reifenluftdrucks
8. Schraubkappe für das Ablassen des Reifenluftdrucks
9. Schlauch, Kompressor und Dichtmittelflasche oder
Kompressor und Reifen verbinden;
Klemmzangen, Kabel und
Verbindungsschlauch sind im
Kompressorgehäuse verstaut. Halten Sie sich genau an die
angegebene Reihenfolge, da
andernfalls unter hohem Druck
stehendes Dichtmittel entweichenkann.
Bestandteile des Tire Mobility Kit
■ Für 15"-Reifen
OGDE064102/OEL069020
■Für 17"-Reifen

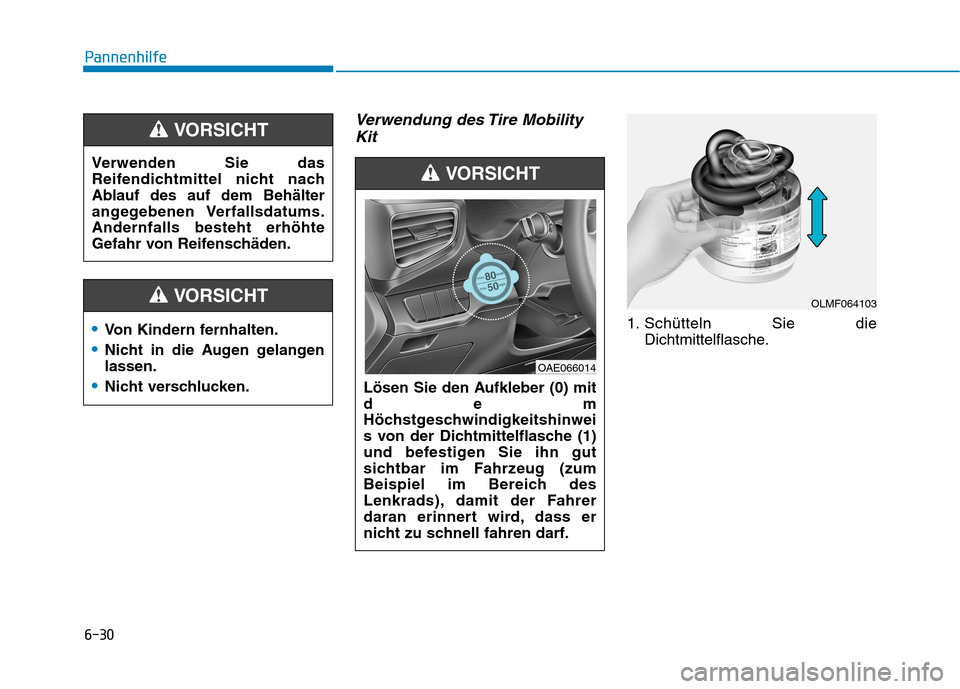

6-30
Pannenhilfe
Verwendung des Tire MobilityKit
1. Schütteln Sie die Dichtmittelflasche.
Verwenden Sie das
Reifendichtmittel nicht nach
Ablauf des auf dem Behälter
angegebenen Verfallsdatums.Andernfalls besteht erhöhte
Gefahr von Reifenschäden.
VORSICHT
Von Kindern fernhalten.
Nicht in die Augen gelangen lassen.
Nicht verschlucken.
VORSICHT
Lösen Sie den Aufkleber (0) mit dem
Höchstgeschwindigkeitshinwei
s von der Dichtmittelflasche (1)
und befestigen Sie ihn gut
sichtbar im Fahrzeug (zum
Beispiel im Bereich des
Lenkrads), damit der Fahrer
daran erinnert wird, dass er
nicht zu schnell fahren darf.
VORSICHT
OLMF064103
OAE066014

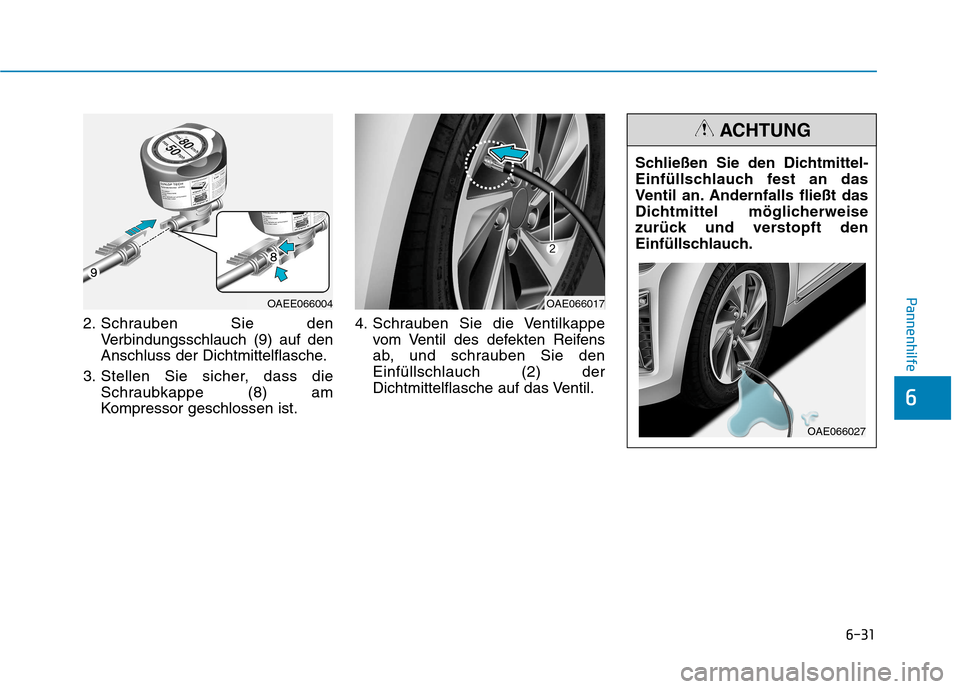

6-31
Pannenhilfe
6
2. Schrauben Sie denVerbindungsschlauch (9) auf den
Anschluss der Dichtmittelflasche.
3. Stellen Sie sicher, dass die Schraubkappe (8) am
Kompressor geschlossen ist. 4. Schrauben Sie die Ventilkappe
vom Ventil des defekten Reifens
ab, und schrauben Sie denEinfüllschlauch (2) der
Dichtmittelflasche auf das Ventil. Schließen Sie den Dichtmittel-
Einfüllschlauch fest an das
Ventil an. Andernfalls fließt das
Dichtmittel möglicherweise
zurück und verstopft den
Einfüllschlauch.
ACHTUNG
OAE066027
OAE066017OAEE066004

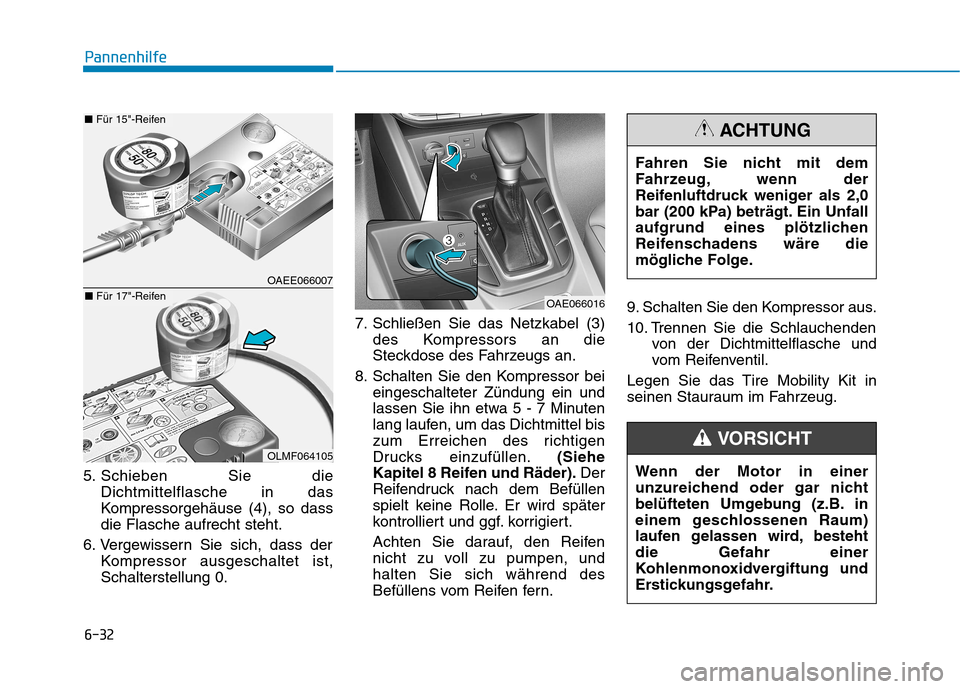

6-32
Pannenhilfe
5. Schieben Sie dieDichtmittelflasche in das
Kompressorgehäuse (4), so dassdie Flasche aufrecht steht.
6. Vergewissern Sie sich, dass der Kompressor ausgeschaltet ist,Schalterstellung 0. 7. Schließen Sie das Netzkabel (3)
des Kompressors an die
Steckdose des Fahrzeugs an.
8. Schalten Sie den Kompressor bei eingeschalteter Zündung ein und
lassen Sie ihn etwa 5 - 7 Minuten
lang laufen, um das Dichtmittel bis
zum Erreichen des richtigen
Drucks einzufüllen. (Siehe
Kapitel 8 Reifen und Räder). Der
Reifendruck nach dem Befüllen
spielt keine Rolle. Er wird später
kontrolliert und ggf. korrigiert.
Achten Sie darauf, den Reifen
nicht zu voll zu pumpen, undhalten Sie sich während des
Befüllens vom Reifen fern. 9. Schalten Sie den Kompressor aus.
10. Trennen Sie die Schlauchenden
von der Dichtmittelflasche und
vom Reifenventil.
Legen Sie das Tire Mobility Kit in
seinen Stauraum im Fahrzeug. Fahren Sie nicht mit dem
Fahrzeug, wenn der
Reifenluftdruck weniger als 2,0
bar (200 kPa) beträgt. Ein Unfall
aufgrund eines plötzlichen
Reifenschadens wäre die
mögliche Folge.
ACHTUNG
Wenn der Motor in einer
unzureichend oder gar nicht
belüfteten Umgebung (z.B. in
einem geschlossenen Raum)
laufen gelassen wird, bestehtdie Gefahr einer
Kohlenmonoxidvergiftung und
Erstickungsgefahr.
VORSICHT
OAE066016
OAEE066007
OLMF064105
■
Für 15"-Reifen
■Für 17"-Reifen

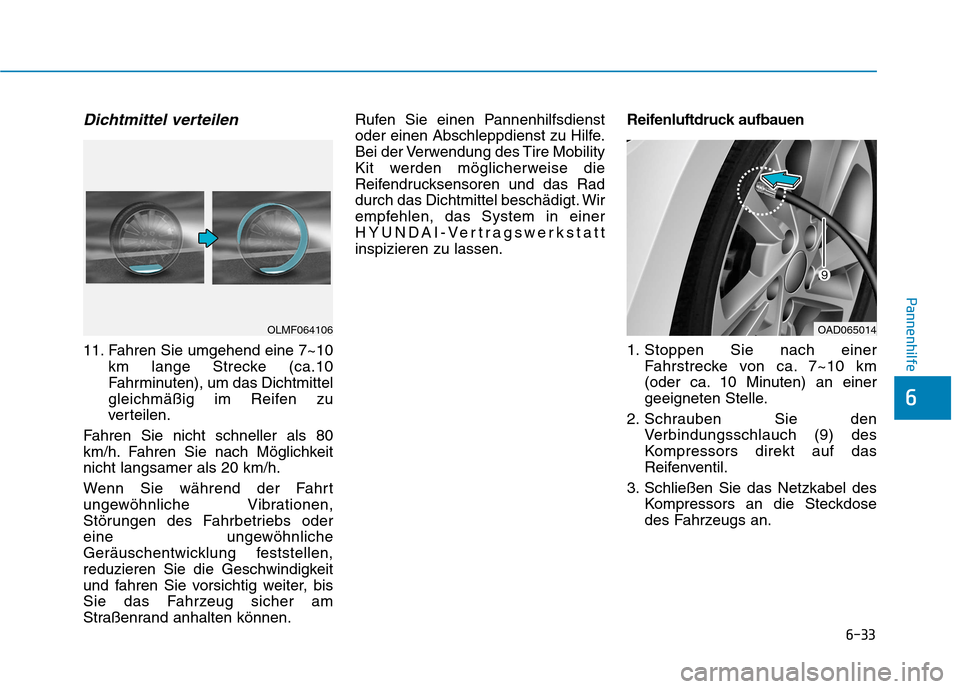

6-33
Pannenhilfe
6
Dichtmittel verteilen
11. Fahren Sie umgehend eine 7~10km lange Strecke (ca.10
Fahrminuten), um das Dichtmittel
gleichmäßig im Reifen zu
verteilen.
Fahren Sie nicht schneller als 80
km/h. Fahren Sie nach Möglichkeitnicht langsamer als 20 km/h.
Wenn Sie während der Fahrt
ungewöhnliche Vibrationen,
Störungen des Fahrbetriebs oder
eine ungewöhnliche
Geräuschentwicklung feststellen,
reduzieren Sie die Geschwindigkeit
und fahren Sie vorsichtig weiter, bis
Sie das Fahrzeug sicher am
Straßenrand anhalten können. Rufen Sie einen Pannenhilfsdienst
oder einen Abschleppdienst zu Hilfe.
Bei der Verwendung des Tire Mobility
Kit werden möglicherweise die
Reifendrucksensoren und das Rad
durch das Dichtmittel beschädigt. Wir
empfehlen, das System in einer
HYUNDAI-Vertragswerkstattinspizieren zu lassen.
Reifenluftdruck aufbauen
1. Stoppen Sie nach einer
Fahrstrecke von ca. 7~10 km
(oder ca. 10 Minuten) an einer
geeigneten Stelle.
2. Schrauben Sie den Verbindungsschlauch (9) des
Kompressors direkt auf das
Reifenventil.
3. Schließen Sie das Netzkabel des Kompressors an die Steckdose
des Fahrzeugs an.
OAD065014OLMF064106

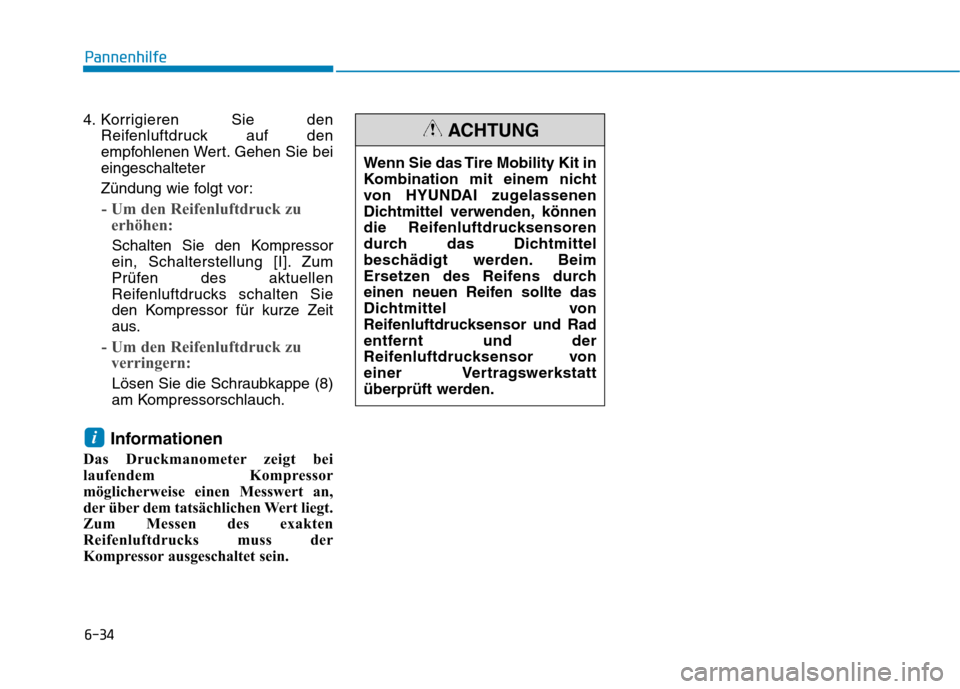

6-34
Pannenhilfe
4. Korrigieren Sie denReifenluftdruck auf den
empfohlenen Wert. Gehen Sie beieingeschalteter
Zündung wie folgt vor:
- Um den Reifenluftdruck zuerhöhen:
Schalten Sie den Kompressor
ein, Schalterstellung [I]. Zum
Prüfen des aktuellen
Reifenluftdrucks schalten Sie
den Kompressor für kurze Zeit
aus.
- Um den Reifenluftdruck zu verringern:
Lösen Sie die Schraubkappe (8)
am Kompressorschlauch.
Informationen
Das Druckmanometer zeigt bei
laufendem Kompressor
möglicherweise einen Messwert an,
der über dem tatsächlichen Wert liegt.
Zum Messen des exakten
Reifenluftdrucks muss der
Kompressor ausgeschaltet sein.
i
Wenn Sie das Tire Mobility Kit in
Kombination mit einem nicht
von HYUNDAI zugelassenen
Dichtmittel verwenden, können
die Reifenluftdrucksensoren
durch das Dichtmittel
beschädigt werden. Beim
Ersetzen des Reifens durch
einen neuen Reifen sollte das
Dichtmittel von
Reifenluftdrucksensor und Rad
entfernt und der
Reifenluftdrucksensor von
einer Vertragswerkstatt
überprüft werden.
ACHTUNG

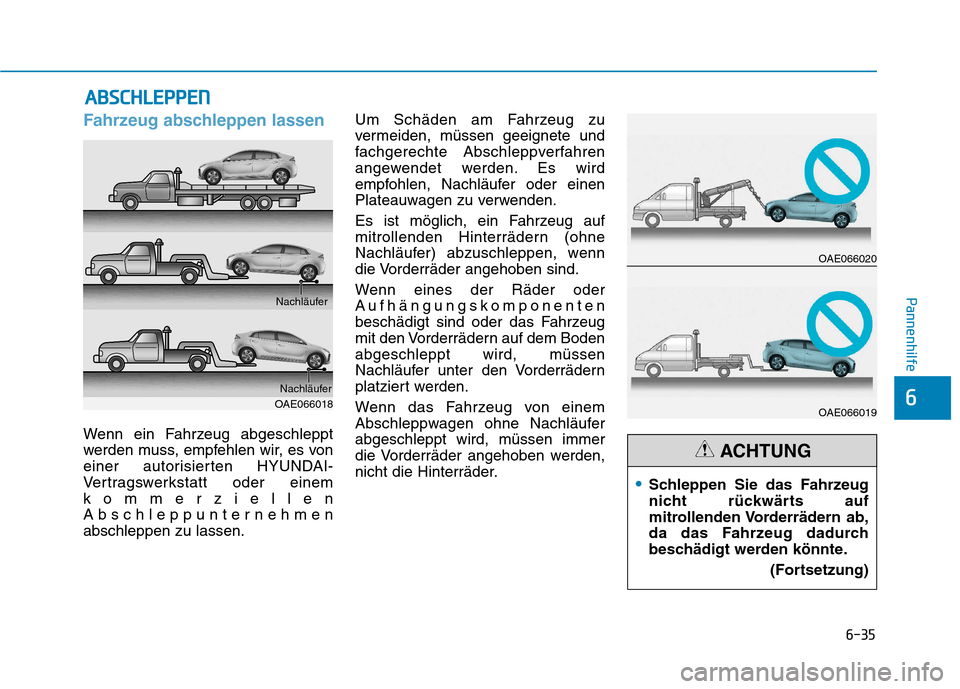

6-35
Pannenhilfe
6
Fahrzeug abschleppen lassen
Wenn ein Fahrzeug abgeschleppt
werden muss, empfehlen wir, es von
einer autorisierten HYUNDAI-
Vertragswerkstatt oder einem
kommerziellen
Abschleppunternehmenabschleppen zu lassen.Um Schäden am Fahrzeug zu
vermeiden, müssen geeignete und
fachgerechte Abschleppverfahren
angewendet werden. Es wird
empfohlen, Nachläufer oder einen
Plateauwagen zu verwenden.
Es ist möglich, ein Fahrzeug auf
mitrollenden Hinterrädern (ohne
Nachläufer) abzuschleppen, wenn
die Vorderräder angehoben sind.
Wenn eines der Räder oder
Aufhängungskomponenten
beschädigt sind oder das Fahrzeug
mit den Vorderrädern auf dem Bodenabgeschleppt wird, müssen
Nachläufer unter den Vorderrädern
platziert werden.
Wenn das Fahrzeug von einem
Abschleppwagen ohne Nachläuferabgeschleppt wird, müssen immer
die Vorderräder angehoben werden,
nicht die Hinterräder.
AA
BBSSCC HH LLEE PP PPEENN
OAE066018Nachläufer
Nachläufer
Schleppen Sie das Fahrzeug
nicht rückwärts auf
mitrollenden Vorderrädern ab,
da das Fahrzeug dadurch
beschädigt werden könnte.
(Fortsetzung)
ACHTUNG
OAE066020
OAE066019
