2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

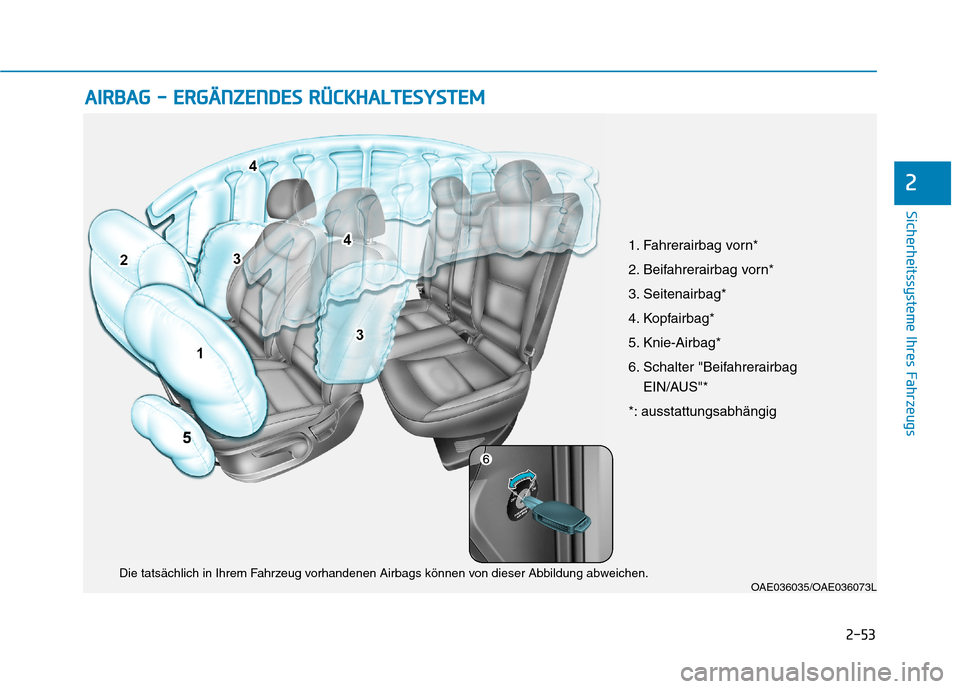

2-53
Sicherheitssysteme Ihres Fahrzeugs
2
AAIIRR BB AA GG -- EE RR GG ÄÄNN ZZEENN DDEESS RR ÜÜ CCKK HH AALLTT EESSYY SSTT EEMM
OAE036035/OAE036073L
Die tatsächlich in Ihrem Fahrzeug vorhandenen Airbags können von dieser Abbildung abweichen. 1. Fahrerairbag vorn*
2. Beifahrerairbag vorn*
3. Seitenairbag*
4. Kopfairbag*
5. Knie-Airbag*
6. Schalter "Beifahrerairbag
EIN/AUS"*
*: ausstattungsabhängig

2-54
Sicherheitssysteme Ihres Fahrzeugs
Die Fahrzeuge sind mit einem
ergänzenden Airbagsystem für
Fahrer- und Beifahrersitzausgestattet.
Die vorderen Airbags sollen die
Dreipunktgurte ergänzen. Damitdiese Airbags den nötigen Schutzbieten können, müssen während der
Fahrt immer die Sicherheitsgurte
angelegt werden.
Bei einem Unfall besteht die Gefahr
von schweren oder
lebensgefährlichen Verletzungen,
wenn der Sicherheitsgurt nicht
angelegt ist. Die Airbags sollen die
Schutzfunktion der Sicherheitsgurte
ergänzen, nicht ersetzen. Die
Airbags werden auch nicht bei jeder
Kollision ausgelöst. In bestimmten
Unfallsituationen sind die
Sicherheitsgurte Ihr einziger Schutz.SICHERHEITSHINWEISE ZUM AIRBAGSYSTEM
Verwenden Sie immer Sicherheitsgurte und Kinderrückhaltesysteme
- auf jeder Fahrt, zu jeder Zeit, alle Insassen! Auch bei vorhandenen
Airbags besteht bei einem Unfall die Gefahr von schweren oder
lebensgefährlichen Verletzungen, wenn der Sicherheitsgurt beim
Entfalten des Airbags falsch oder gar nicht angelegt ist.
Ein Kinderrückhaltesystem darf nur auf dem Beifahrersitz platziert
werden, wenn der Beifahrer-Airbag deaktiviert wurde.
Befindet sich ein Säugling oder ein Kind im Zündweg des Airbags,
kann es zu schweren oder sogar lebensgefährlichen Verletzungen
kommen. Kinder unter 13 Jahren müssen immer auf dem Rücksitz
angeschnallt werden. Das ist während der Fahrt der sicherste Platz
für Kinder jeden Alters. Muss ein größeres Kind (ab 13 Jahre) auf dem
Vordersitz mitfahren, muss das Kind sicher mit dem vorhandenen
Sicherheitsgurt angeschnallt und der Sitz soweit wie möglich nach
hinten geschoben werden.
Alle Insassen müssen ihre Sitzlehnen aufrecht stellen, mittig auf dem
Sitzpolster sitzen und den Sicherheitsgurt anlegen, die Beine
komfortabel ausstrecken und die Füße auf dem Boden halten, bis das
Fahrzeug geparkt und der Motor abgestellt wurde. Wenn ein Insasse
während eines Unfalls falsch sitzt, kann er einen kräftigen Schlag
vom sich entfaltenden Airbag abbekommen, der schwere oder
lebensgefährliche Verletzungen verursachen kann.
Sie und Ihre Mitfahrer dürfen niemals unnötig zu nahe an den Airbags
sitzen oder sich dagegen lehnen. Bewegen Sie Ihren Sitz so weit von
dem vorderen Airbag weg, dass Sie immer noch in der Lage sind, das
Fahrzeug zu bedienen.VORSICHT

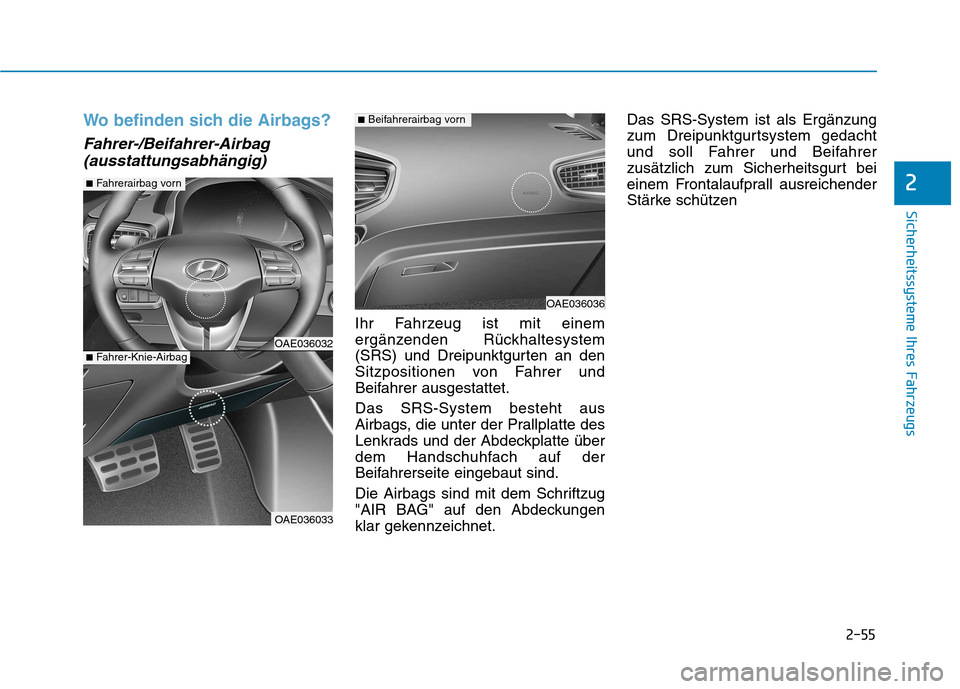

2-55
Sicherheitssysteme Ihres Fahrzeugs
2
Wo befinden sich die Airbags?
Fahrer-/Beifahrer-Airbag(ausstattungsabhängig)
Ihr Fahrzeug ist mit einem
ergänzenden Rückhaltesystem
(SRS) und Dreipunktgurten an den
Sitzpositionen von Fahrer und
Beifahrer ausgestattet. Das SRS-System besteht aus
Airbags, die unter der Prallplatte des
Lenkrads und der Abdeckplatte über
dem Handschuhfach auf der
Beifahrerseite eingebaut sind.
Die Airbags sind mit dem Schriftzug
"AIR BAG" auf den Abdeckungen
klar gekennzeichnet. Das SRS-System ist als Ergänzung
zum Dreipunktgurtsystem gedacht
und soll Fahrer und Beifahrer
zusätzlich zum Sicherheitsgurt bei
einem Frontalaufprall ausreichender
Stärke schützen
OAE036032
OAE036033
■
Fahrerairbag vorn
■Fahrer-Knie-Airbag
OAE036036
■Beifahrerairbag vorn

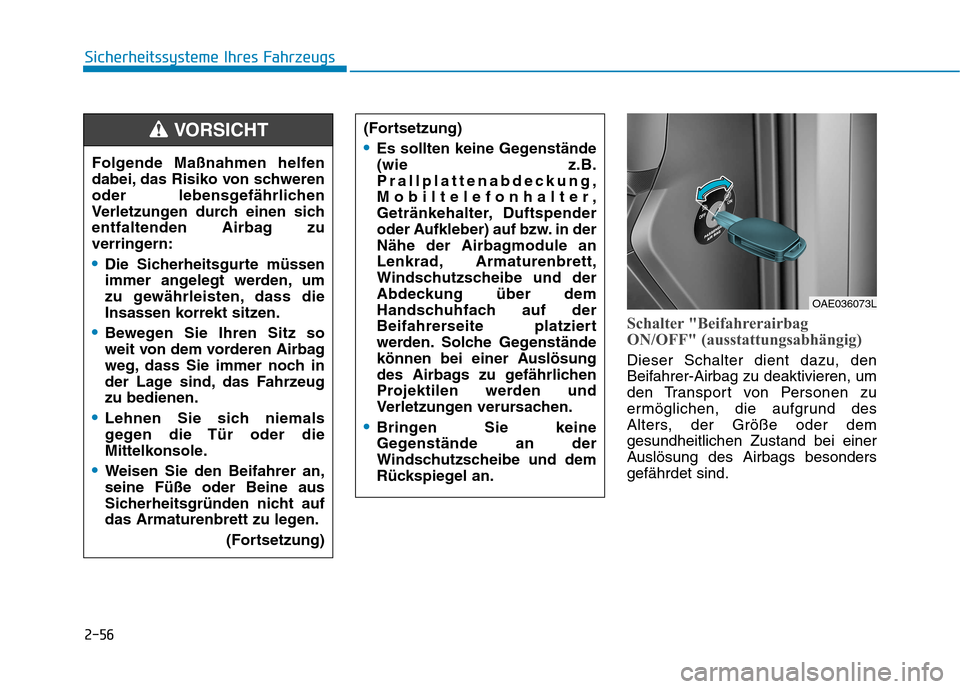

2-56
Sicherheitssysteme Ihres Fahrzeugs
Schalter "Beifahrerairbag
ON/OFF" (ausstattungsabhängig)
Dieser Schalter dient dazu, den
Beifahrer-Airbag zu deaktivieren, um
den Transport von Personen zu
ermöglichen, die aufgrund des
Alters, der Größe oder demgesundheitlichen Zustand bei einer
Auslösung des Airbags besondersgefährdet sind.
OAE036073L
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen durch einen sich
entfaltenden Airbag zu
verringern:
Die Sicherheitsgurte müssen
immer angelegt werden, um
zu gewährleisten, dass die
Insassen korrekt sitzen.
Bewegen Sie Ihren Sitz so
weit von dem vorderen Airbag
weg, dass Sie immer noch in
der Lage sind, das Fahrzeugzu bedienen.
Lehnen Sie sich niemals
gegen die Tür oder die
Mittelkonsole.
Weisen Sie den Beifahrer an, seine Füße oder Beine aus
Sicherheitsgründen nicht auf
das Armaturenbrett zu legen.
(Fortsetzung)
(Fortsetzung)
Es sollten keine Gegenstände (wie z.B.
Prallplattenabdeckung,
Mobiltelefonhalter,
Getränkehalter, Duftspender
oder Aufkleber) auf bzw. in der
Nähe der Airbagmodule an
Lenkrad, Armaturenbrett,
Windschutzscheibe und der
Abdeckung über dem
Handschuhfach auf der
Beifahrerseite platziert
werden. Solche Gegenstände
können bei einer Auslösung
des Airbags zu gefährlichen
Projektilen werden und
Verletzungen verursachen.
Bringen Sie keine
Gegenstände an der
Windschutzscheibe und dem
Rückspiegel an.
VORSICHT

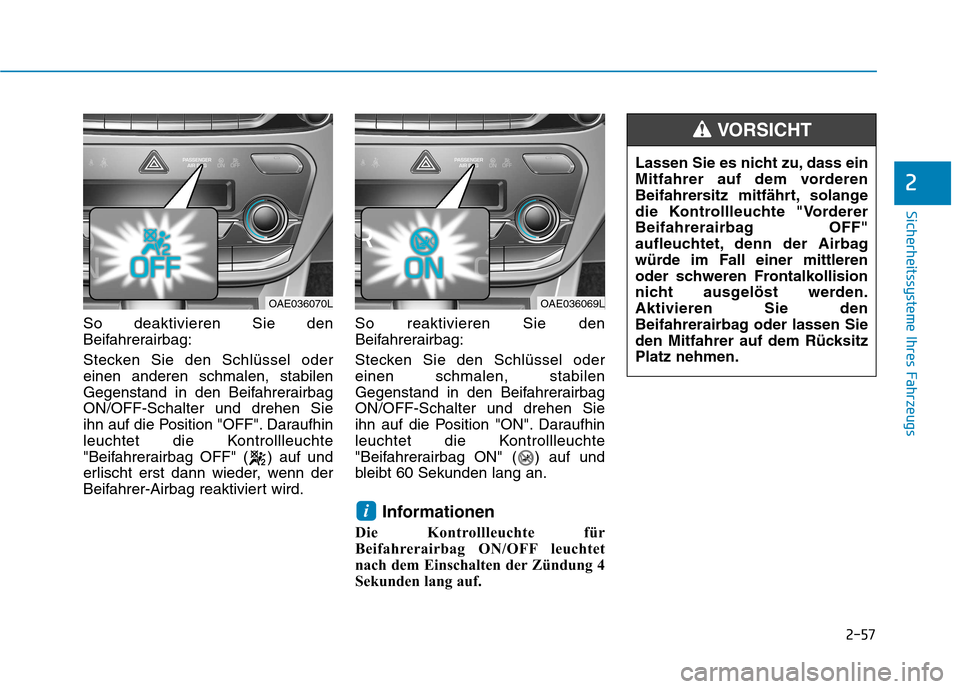

2-57
Sicherheitssysteme Ihres Fahrzeugs
2
So deaktivieren Sie den
Beifahrerairbag:
Stecken Sie den Schlüssel oder einen anderen schmalen, stabilen
Gegenstand in den BeifahrerairbagON/OFF-Schalter und drehen Sie
ihn auf die Position "OFF". Daraufhin
leuchtet die Kontrollleuchte
"Beifahrerairbag OFF" ( ) auf und
erlischt erst dann wieder, wenn der
Beifahrer-Airbag reaktiviert wird.So reaktivieren Sie den
Beifahrerairbag:
Stecken Sie den Schlüssel oder einen schmalen, stabilen
Gegenstand in den BeifahrerairbagON/OFF-Schalter und drehen Sie
ihn auf die Position "ON". Daraufhin
leuchtet die Kontrollleuchte
"Beifahrerairbag ON" ( ) auf und
bleibt 60 Sekunden lang an.
Informationen
Die Kontrollleuchte für
Beifahrerairbag ON/OFF leuchtet
nach dem Einschalten der Zündung 4
Sekunden lang auf.
i
Lassen Sie es nicht zu, dass ein
Mitfahrer auf dem vorderen
Beifahrersitz mitfährt, solange
die Kontrollleuchte "Vorderer
Beifahrerairbag OFF"
aufleuchtet, denn der Airbag
würde im Fall einer mittleren
oder schweren Frontalkollision
nicht ausgelöst werden.Aktivieren Sie den
Beifahrerairbag oder lassen Sie
den Mitfahrer auf dem RücksitzPlatz nehmen.
VORSICHT
OAE036070LOAE036069L

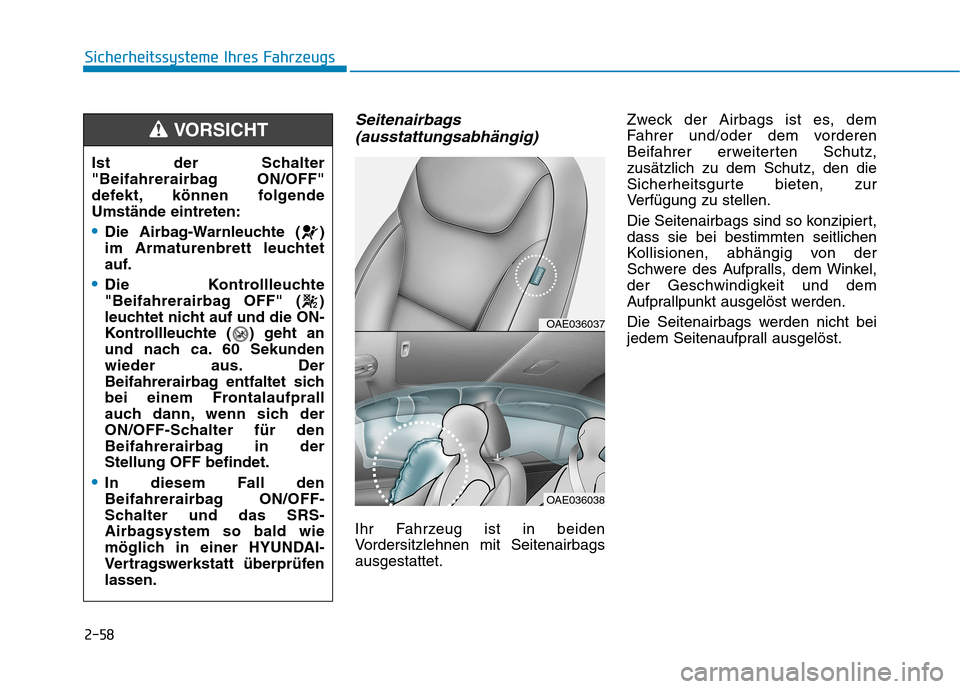

2-58
Sicherheitssysteme Ihres Fahrzeugs
Seitenairbags(ausstattungsabhängig)
Ihr Fahrzeug ist in beiden
Vordersitzlehnen mit Seitenairbagsausgestattet. Zweck der Airbags ist es, dem
Fahrer und/oder dem vorderen
Beifahrer erweiterten Schutz,zusätzlich zu dem Schutz, den die
Sicherheitsgurte bieten, zur
Verfügung zu stellen.
Die Seitenairbags sind so konzipiert, dass sie bei bestimmten seitlichen
Kollisionen, abhängig von der
Schwere des Aufpralls, dem Winkel,
der Geschwindigkeit und dem
Aufprallpunkt ausgelöst werden.
Die Seitenairbags werden nicht bei
jedem Seitenaufprall ausgelöst.
OAE036037
OAE036038
Ist der Schalter
"Beifahrerairbag ON/OFF"
defekt, können folgendeUmstände eintreten:
Die Airbag-Warnleuchte ( )
im Armaturenbrett leuchtet
auf.
Die Kontrollleuchte
"Beifahrerairbag OFF" ( )
leuchtet nicht auf und die ON-
Kontrollleuchte ( ) geht an
und nach ca. 60 Sekunden
wieder aus. Der
Beifahrerairbag entfaltet sich
bei einem Frontalaufprall
auch dann, wenn sich der
ON/OFF-Schalter für den
Beifahrerairbag in derStellung OFF befindet.
In diesem Fall den
Beifahrerairbag ON/OFF-
Schalter und das SRS-
Airbagsystem so bald wie
möglich in einer HYUNDAI-
Vertragswerkstatt überprüfenlassen.
VORSICHT

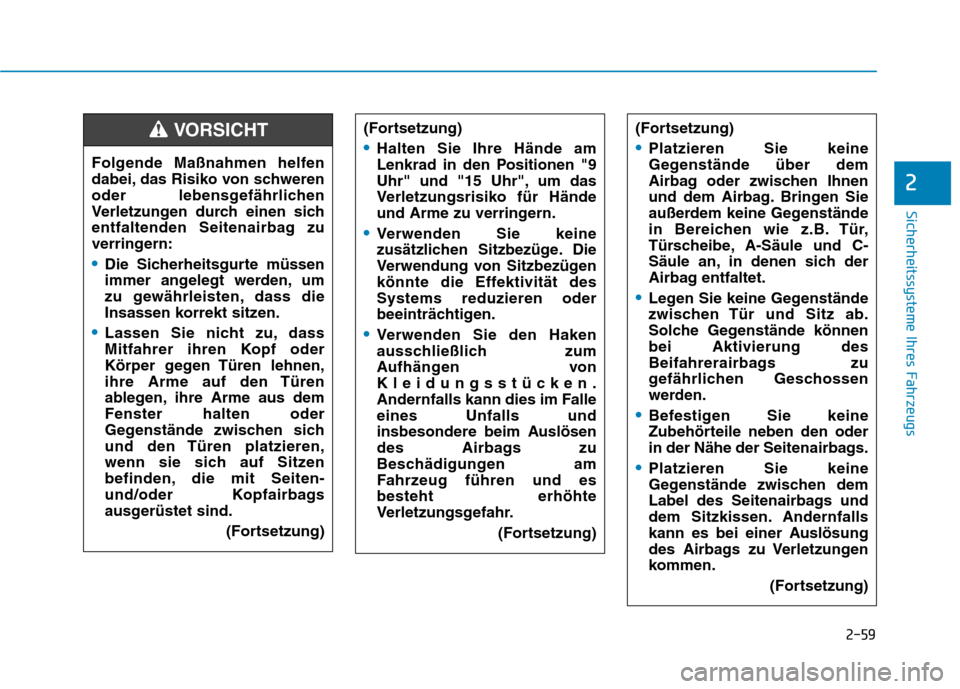

2-59
Sicherheitssysteme Ihres Fahrzeugs
2
(Fortsetzung)
Halten Sie Ihre Hände am
Lenkrad in den Positionen "9
Uhr" und "15 Uhr", um das
Verletzungsrisiko für Hände
und Arme zu verringern.
Verwenden Sie keine
zusätzlichen Sitzbezüge. Die
Verwendung von Sitzbezügen
könnte die Effektivität desSystems reduzieren oder
beeinträchtigen.
Verwenden Sie den Haken
ausschließlich zum
Aufhängen von
Kleidungsstücken.
Andernfalls kann dies im Falleeines Unfalls und
insbesondere beim Auslösen
des Airbags zu
Beschädigungen am
Fahrzeug führen und esbesteht erhöhte
Verletzungsgefahr.(Fortsetzung)
(Fortsetzung)
Platzieren Sie keine
Gegenstände über dem
Airbag oder zwischen Ihnen
und dem Airbag. Bringen Sie
außerdem keine Gegenstände
in Bereichen wie z.B. Tür,
Türscheibe, A-Säule und C-
Säule an, in denen sich der
Airbag entfaltet.
Legen Sie keine Gegenstände
zwischen Tür und Sitz ab.
Solche Gegenstände könnenbei Aktivierung des
Beifahrerairbags zu
gefährlichen Geschossen
werden.
Befestigen Sie keine
Zubehörteile neben den oder
in der Nähe der Seitenairbags.
Platzieren Sie keine
Gegenstände zwischen dem
Label des Seitenairbags und
dem Sitzkissen. Andernfalls
kann es bei einer Auslösung
des Airbags zu Verletzungen
kommen. (Fortsetzung)
Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen durch einen sich
entfaltenden Seitenairbag zu
verringern:
Die Sicherheitsgurte müssen
immer angelegt werden, um
zu gewährleisten, dass die
Insassen korrekt sitzen.
Lassen Sie nicht zu, dass
Mitfahrer ihren Kopf oder
Körper gegen Türen lehnen,
ihre Arme auf den Türen
ablegen, ihre Arme aus demFenster halten oder
Gegenstände zwischen sich
und den Türen platzieren,
wenn sie sich auf Sitzen
befinden, die mit Seiten-
und/oder Kopfairbags
ausgerüstet sind.(Fortsetzung)
VORSICHT

2-60
Sicherheitssysteme Ihres Fahrzeugs
Kopfairbags(ausstattungsabhängig)
Die Kopfairbags befinden sich an beiden Dachkanten oberhalb der
vorderen und hinteren Türen. Die Kopfairbags sollen bei
bestimmten seitlichen Kollisionen die
vorderen Insassen und die auf den
äußeren Rücksitzen sitzenden
Insassen im Kopfbereich
unterstützend schützen.
Die Kopf-Airbags zünden nur bei
bestimmten seitlichen Aufprallen,
abhängig von Schwere des Unfalls,
Winkel, Geschwindigkeit und Stärke
des Aufpralls.
Die Kopfairbags werden nicht bei
jedem Seitenaufprall ausgelöst.
OAE036041
OAE036042
(Fortsetzung)
Um das ungewollte Auslösen
eines Airbags mit möglichendaraus resultierenden
Verletzungen zu vermeiden,
schlagen Sie bei
eingeschalteter Zündung
nicht gegen den seitlichen
Aufprallsensor.
Für den Fall, dass der Sitz oder der Sitzbezug
beschädigt ist, empfehlen wir,das System in einer
HYUNDAI-Vertragswerkstatt
instand setzen zu lassen.
