2017 Hyundai Ioniq Hybrid Betriebsanleitung (in German)

2-69
Sicherheitssysteme Ihres Fahrzeugs
2
Bedingungen zum Auslösen derAirbags
Vordere Airbags
Die vorderen Airbags sind so
konzipiert, dass sie bei einer
frontalen Kollision abhängig von der
Aufprallstärke, der Geschwindigkeit
und dem Aufprallwinkel ausgelöst
werden.
Seiten- und Kopfairbags
Seiten- und Kopfairbags sind so
konzipiert, dass sie bei der
Erkennung eines seitlichen Aufpralls
durch die seitlichen Aufprallsensoren,
abhängig von der Aufprallstärke, der
Geschwindigkeit oder dem Winkel
des Aufpralls bzw. eines
Überschlags, ausgelöst werden. Obwohl die vorderen Airbags
(Fahrer- und Beifahrerairbag) nur bei
frontalen Kollisionen ausgelöst
werden sollen, können sie auch bei
anderen Kollisionen ausgelöst
werden, wenn die vorderen
Aufprallsensoren eine
entsprechende Aufprallstärke
feststellen. Seitliche Airbags (Seiten-
und/oder Kopfairbags) sind so
konzipiert, dass sie nur bei seitlichen
Kollisionen ausgelöst werden sollen,jedoch können sie auch bei anderen
Kollisionen ausgelöst werden, wenn
die seitlichen Aufprallsensoren eine
entsprechende Aufprallstärke
feststellen.
Wenn das Fahrzeugchassis Schläge
auf unbefestigten Wegen oder auf
Untergrund, der zum Befahren nicht
vorgesehen ist, erhält, können
Airbags ausgelöst werden. Fahren
Sie vorsichtig auf unbefestigten
Wegen oder auf Untergrund, der für
Fahrzeugverkehr nicht vorgesehen
ist, um ungewolltes Auslösen von
Airbags zu vermeiden.
OAE036049
OAE036050
OAE036048

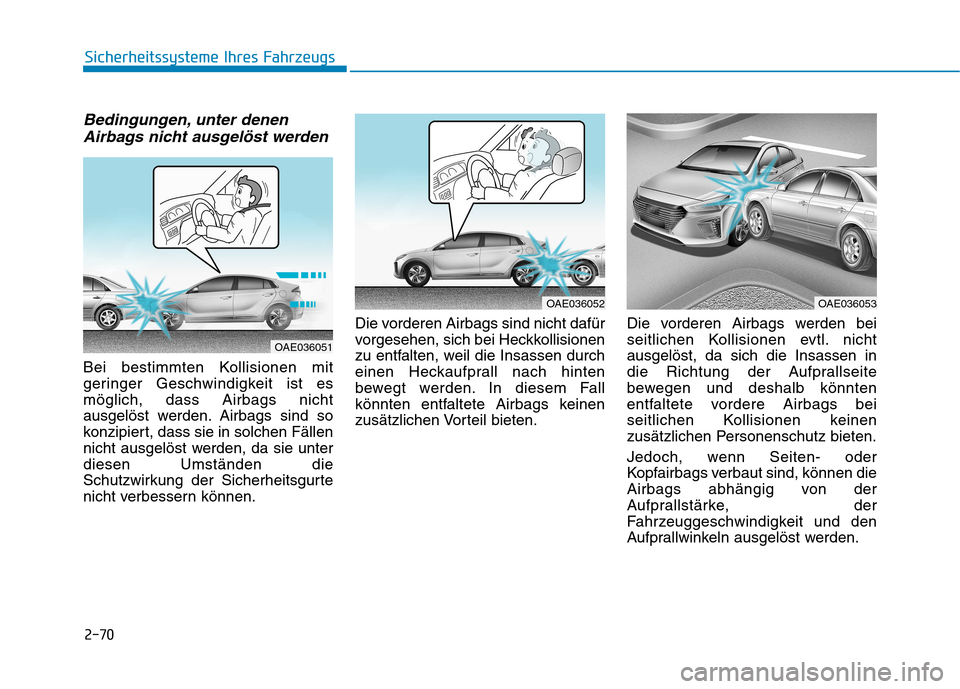

2-70
Sicherheitssysteme Ihres Fahrzeugs
Bedingungen, unter denenAirbags nicht ausgelöst werden
Bei bestimmten Kollisionen mit
geringer Geschwindigkeit ist esmöglich, dass Airbags nicht
ausgelöst werden. Airbags sind so
konzipiert, dass sie in solchen Fällen
nicht ausgelöst werden, da sie unterdiesen Umständen die
Schutzwirkung der Sicherheitsgurte
nicht verbessern können. Die vorderen Airbags sind nicht dafür
vorgesehen, sich bei Heckkollisionen
zu entfalten, weil die Insassen durch
einen Heckaufprall nach hinten
bewegt werden. In diesem Fall
könnten entfaltete Airbags keinen
zusätzlichen Vorteil bieten.
Die vorderen Airbags werden bei
seitlichen Kollisionen evtl. nichtausgelöst, da sich die Insassen in
die Richtung der Aufprallseite
bewegen und deshalb könnten
entfaltete vordere Airbags bei
seitlichen Kollisionen keinen
zusätzlichen Personenschutz bieten.
Jedoch, wenn Seiten- oder
Kopfairbags verbaut sind, können die
Airbags abhängig von der
Aufprallstärke, der
Fahrzeuggeschwindigkeit und den
Aufprallwinkeln ausgelöst werden.
OAE036052
OAE036051
OAE036053

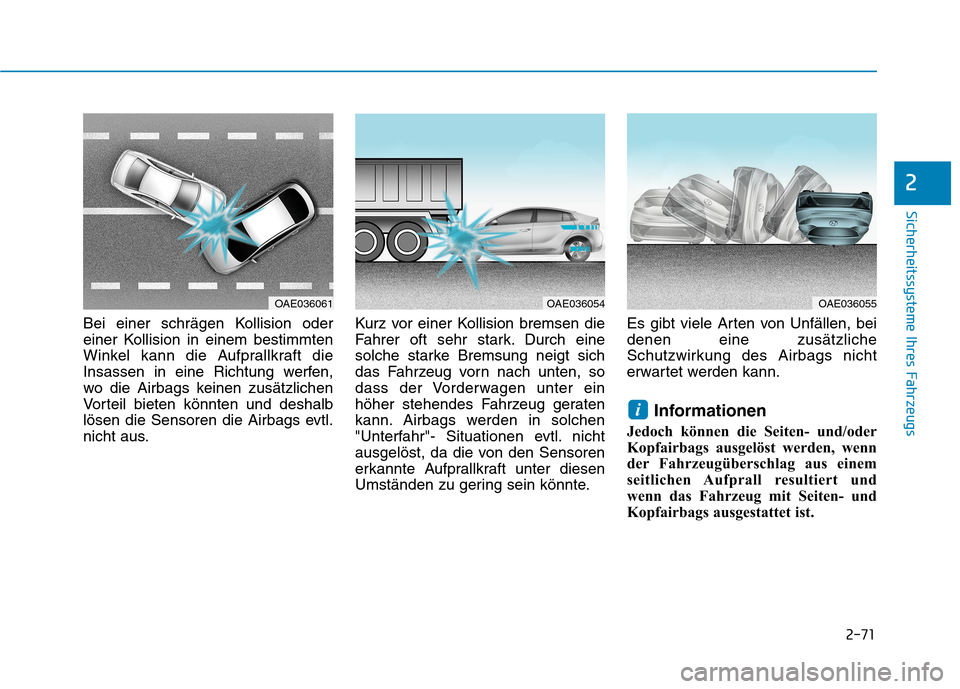

2-71
Sicherheitssysteme Ihres Fahrzeugs
2
Bei einer schrägen Kollision oder
einer Kollision in einem bestimmten
Winkel kann die Aufprallkraft die
Insassen in eine Richtung werfen,
wo die Airbags keinen zusätzlichen
Vorteil bieten könnten und deshalb
lösen die Sensoren die Airbags evtl.
nicht aus.Kurz vor einer Kollision bremsen die
Fahrer oft sehr stark. Durch eine
solche starke Bremsung neigt sich
das Fahrzeug vorn nach unten, so
dass der Vorderwagen unter ein
höher stehendes Fahrzeug geraten
kann. Airbags werden in solchen
"Unterfahr"- Situationen evtl. nicht
ausgelöst, da die von den Sensoren
erkannte Aufprallkraft unter diesen
Umständen zu gering sein könnte.Es gibt viele Arten von Unfällen, beidenen eine zusätzliche
Schutzwirkung des Airbags nicht
erwartet werden kann.
Informationen
Jedoch können die Seiten- und/oder
Kopfairbags ausgelöst werden, wenn
der Fahrzeugüberschlag aus einem
seitlichen Aufprall resultiert und
wenn das Fahrzeug mit Seiten- und
Kopfairbags ausgestattet ist.
i
OAE036061OAE036054OAE036055

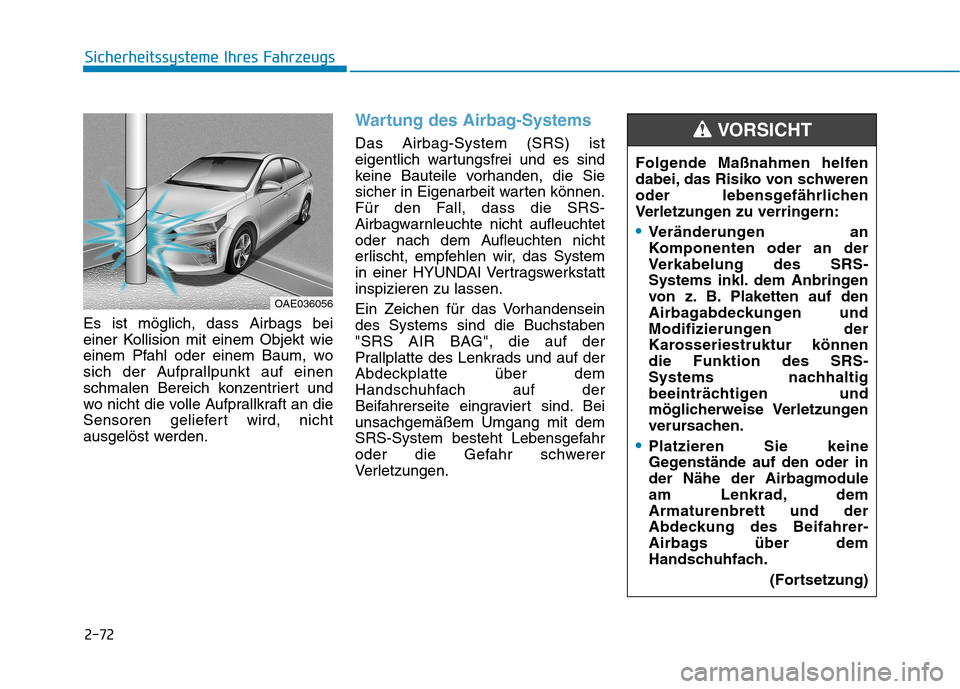

2-72
Sicherheitssysteme Ihres Fahrzeugs
Es ist möglich, dass Airbags bei
einer Kollision mit einem Objekt wie
einem Pfahl oder einem Baum, wo
sich der Aufprallpunkt auf einen
schmalen Bereich konzentriert und
wo nicht die volle Aufprallkraft an die
Sensoren geliefert wird, nicht
ausgelöst werden.
Wartung des Airbag-Systems
Das Airbag-System (SRS) ist
eigentlich wartungsfrei und es sind
keine Bauteile vorhanden, die Sie
sicher in Eigenarbeit warten können.
Für den Fall, dass die SRS-
Airbagwarnleuchte nicht aufleuchtet
oder nach dem Aufleuchten nicht
erlischt, empfehlen wir, das System
in einer HYUNDAI Vertragswerkstattinspizieren zu lassen.
Ein Zeichen für das Vorhandensein des Systems sind die Buchstaben
"SRS AIR BAG", die auf der
Prallplatte des Lenkrads und auf der
Abdeckplatte über dem
Handschuhfach auf der
Beifahrerseite eingraviert sind. Beiunsachgemäßem Umgang mit dem
SRS-System besteht Lebensgefahr
oder die Gefahr schwerer
Verletzungen.
OAE036056Folgende Maßnahmen helfen
dabei, das Risiko von schweren
oder lebensgefährlichen
Verletzungen zu verringern:
Veränderungen an
Komponenten oder an der
Verkabelung des SRS-
Systems inkl. dem Anbringen
von z. B. Plaketten auf den
Airbagabdeckungen und
Modifizierungen der
Karosseriestruktur könnendie Funktion des SRS-
Systems nachhaltig
beeinträchtigen und
möglicherweise Verletzungen
verursachen.
Platzieren Sie keine
Gegenstände auf den oder in
der Nähe der Airbagmodule
am Lenkrad, demArmaturenbrett und der
Abdeckung des Beifahrer-
Airbags über dem
Handschuhfach.
(Fortsetzung)
VORSICHT

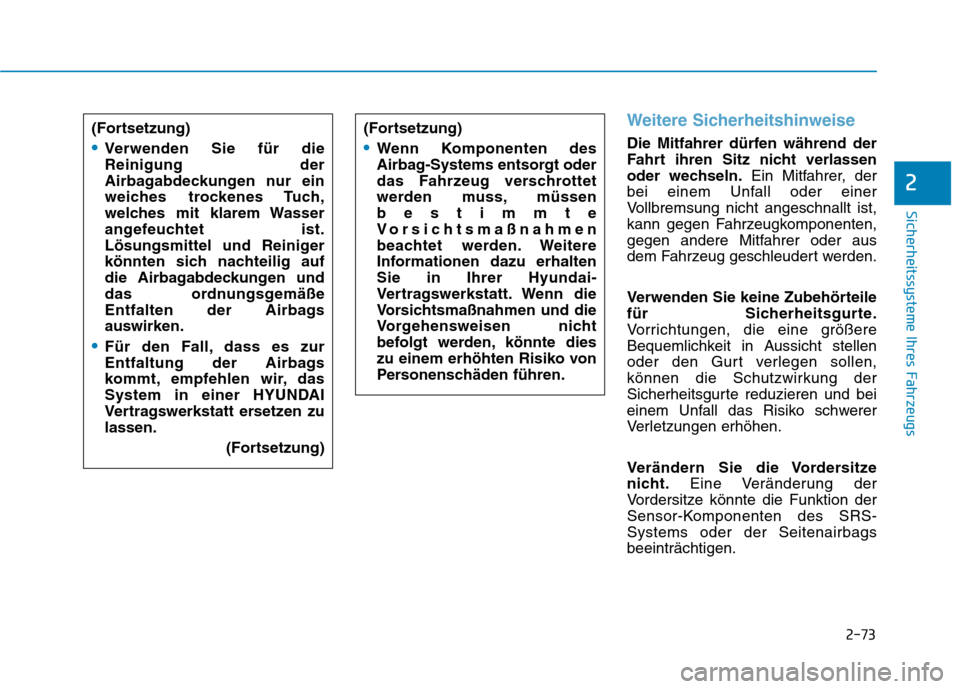

2-73
Sicherheitssysteme Ihres Fahrzeugs
2
Weitere Sicherheitshinweise
Die Mitfahrer dürfen während der
Fahrt ihren Sitz nicht verlassen
oder wechseln.Ein Mitfahrer, der
bei einem Unfall oder einer
Vollbremsung nicht angeschnallt ist,
kann gegen Fahrzeugkomponenten,
gegen andere Mitfahrer oder aus
dem Fahrzeug geschleudert werden.
Verwenden Sie keine Zubehörteile
für Sicherheitsgurte.
Vorrichtungen, die eine größere
Bequemlichkeit in Aussicht stellen
oder den Gurt verlegen sollen,
können die Schutzwirkung der
Sicherheitsgurte reduzieren und bei
einem Unfall das Risiko schwerer
Verletzungen erhöhen.
Verändern Sie die Vordersitze
nicht. Eine Veränderung der
Vordersitze könnte die Funktion der
Sensor-Komponenten des SRS-Systems oder der Seitenairbagsbeeinträchtigen.
(Fortsetzung)Verwenden Sie für die Reinigung der
Airbagabdeckungen nur ein
weiches trockenes Tuch,
welches mit klarem Wasser
angefeuchtet ist.
Lösungsmittel und Reiniger
könnten sich nachteilig auf
die Airbagabdeckungen und
das ordnungsgemäße
Entfalten der Airbags
auswirken.
Für den Fall, dass es zur
Entfaltung der Airbags
kommt, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt ersetzen zulassen.
(Fortsetzung)
(Fortsetzung)
Wenn Komponenten des
Airbag-Systems entsorgt oder
das Fahrzeug verschrottet
werden muss, müssenbestimmte
Vorsichtsmaßnahmen
beachtet werden. Weitere
Informationen dazu erhaltenSie in Ihrer Hyundai-
Vertragswerkstatt. Wenn die
Vorsichtsmaßnahmen und die
Vorgehensweisen nicht
befolgt werden, könnte dies
zu einem erhöhten Risiko von
Personenschäden führen.

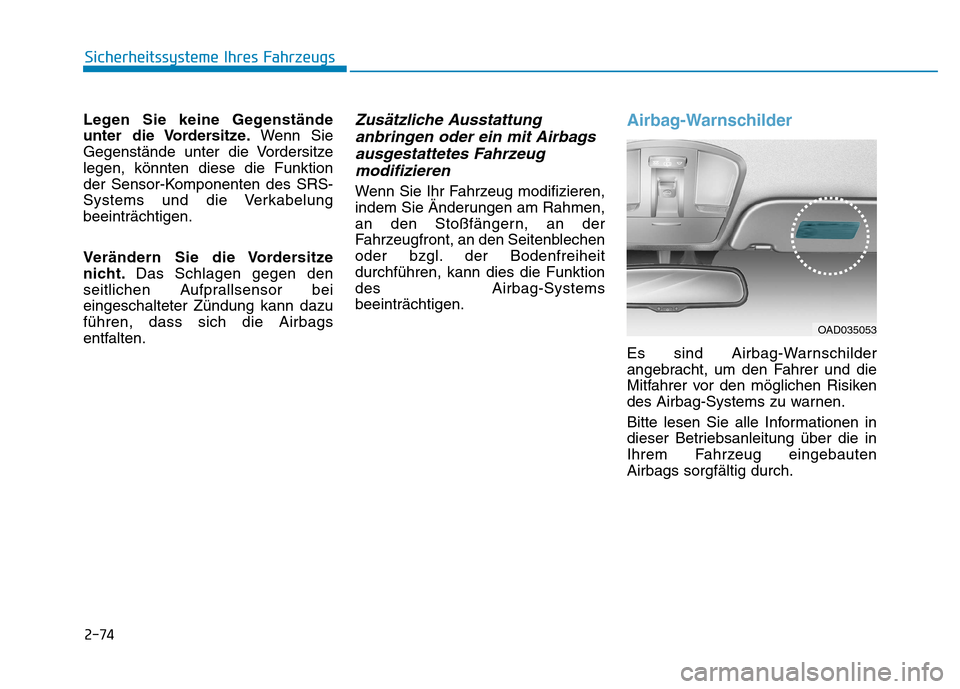

2-74
Sicherheitssysteme Ihres Fahrzeugs
Legen Sie keine Gegenstände
unter die Vordersitze.Wenn Sie
Gegenstände unter die Vordersitzelegen, könnten diese die Funktion
der Sensor-Komponenten des SRS-
Systems und die Verkabelungbeeinträchtigen.
Verändern Sie die Vordersitze
nicht. Das Schlagen gegen den
seitlichen Aufprallsensor beieingeschalteter Zündung kann dazuführen, dass sich die Airbags
entfalten.Zusätzliche Ausstattung
anbringen oder ein mit Airbags
ausgestattetes Fahrzeug modifizieren
Wenn Sie Ihr Fahrzeug modifizieren,
indem Sie Änderungen am Rahmen,
an den Stoßfängern, an der
Fahrzeugfront, an den Seitenblechen
oder bzgl. der Bodenfreiheitdurchführen, kann dies die Funktiondes Airbag-Systemsbeeinträchtigen.
Airbag-Warnschilder
Es sind Airbag-Warnschilder
angebracht, um den Fahrer und die
Mitfahrer vor den möglichen Risiken
des Airbag-Systems zu warnen.
Bitte lesen Sie alle Informationen in
dieser Betriebsanleitung über die in
Ihrem Fahrzeug eingebautenAirbags sorgfältig durch.
OAD035053

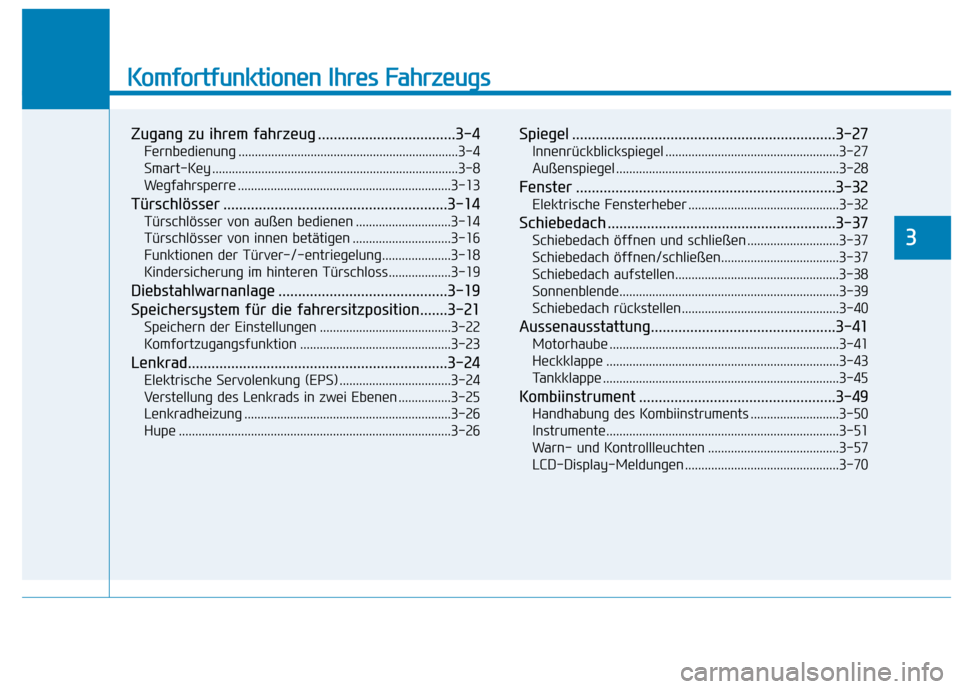

Komfortfunktionen Ihres Fahrzeugs
Zugang zu ihrem fahrzeug ...................................3-4Fernbedienung ...................................................................3-4
Smart-Key ...........................................................................3-8
Wegfahrsperre .................................................................3-13
Türschlösser .........................................................3-14 Türschlösser von außen bedienen .............................3-14
Türschlösser von innen betätigen ..............................3-16
Funktionen der Türver-/-entriegelung.....................3-18
Kindersicherung im hinteren Türschloss...................3-19
Diebstahlwarnanlage ...........................................3-19
Speichersystem für die fahrersitzposition.......3-21 Speichern der Einstellungen ........................................3-22
Komfortzugangsfunktion ..............................................3-23
Lenkrad..................................................................3-24 Elektrische Servolenkung (EPS) ..................................3-24
Verstellung des Lenkrads in zwei Ebenen ................3-25
Lenkradheizung ...............................................................3-26
Hupe ...................................................................................3-26 Spiegel ...................................................................3-27
Innenrückblickspiegel .....................................................3-27
Außenspiegel ....................................................................3-28
Fenster ..................................................................3-32 Elektrische Fensterheber ..............................................3-32
Schiebedach ..........................................................3-37 Schiebedach öffnen und schließen ............................3-37
Schiebedach öffnen/schließen....................................3-37
Schiebedach aufstellen..................................................3-38
Sonnenblende...................................................................3-39
Schiebedach rückstellen................................................3-40
Aussenausstattung...............................................3-41 Motorhaube ......................................................................3-41
Heckklappe .......................................................................3-43
Tankklappe ........................................................................3-45
Kombiinstrument ..................................................3-49 Handhabung des Kombiinstruments ...........................3-50
Instrumente.......................................................................3-51
Warn- und Kontrollleuchten ........................................3-57
LCD-Display-Meldungen ...............................................3-70
3

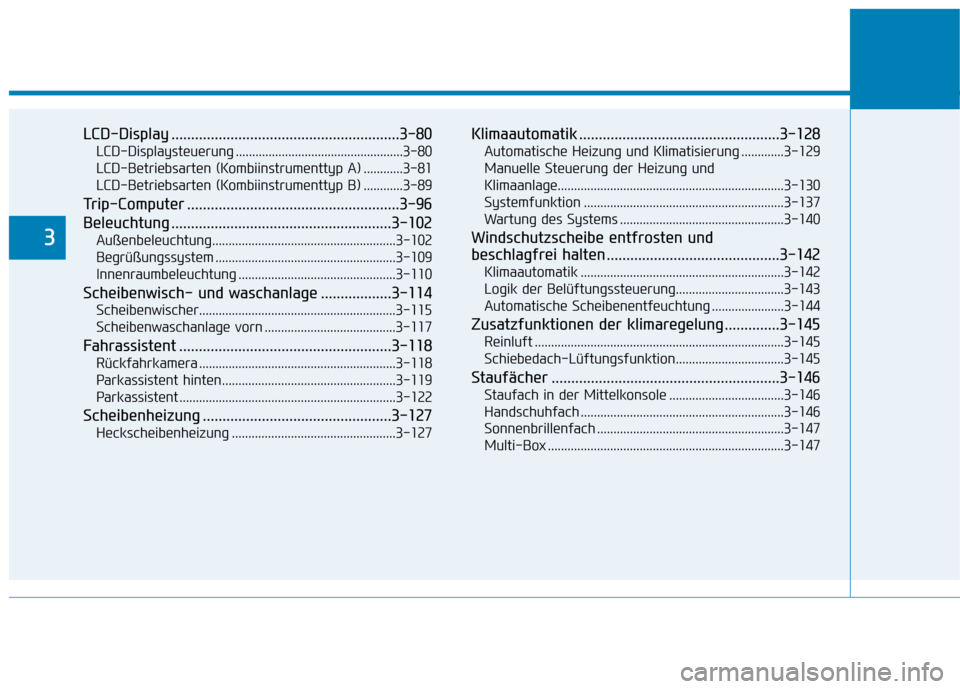

LCD-Display ..........................................................3-80LCD-Displaysteuerung ...................................................3-80
LCD-Betriebsarten (Kombiinstrumenttyp A) ............3-81
LCD-Betriebsarten (Kombiinstrumenttyp B) ............3-89
Trip-Computer ......................................................3-96
Beleuchtung ........................................................3-102 Außenbeleuchtung........................................................3-102
Begrüßungssystem .......................................................3-109
Innenraumbeleuchtung ................................................3-110
Scheibenwisch- und waschanlage ..................3-114 Scheibenwischer............................................................3-115
Scheibenwaschanlage vorn ........................................3-117
Fahrassistent ......................................................3-118 Rückfahrkamera ............................................................3-118
Parkassistent hinten.....................................................3-119
Parkassistent ..................................................................3-122
Scheibenheizung ................................................3-127 Heckscheibenheizung ..................................................3-127 Klimaautomatik ...................................................3-128
Automatische Heizung und Klimatisierung .............3-129
Manuelle Steuerung der Heizung und
Klimaanlage.....................................................................3-130 Systemfunktion .............................................................3-137
Wartung des Systems ..................................................3-140
Windschutzscheibe entfrosten und
beschlagfrei halten ............................................3-142 Klimaautomatik ..............................................................3-142Logik der Belüftungssteuerung.................................3-143
Automatische Scheibenentfeuchtung ......................3-144
Zusatzfunktionen der klimaregelung ..............3-145 Reinluft ............................................................................3-145
Schiebedach-Lüftungsfunktion.................................3-145
Staufächer ..........................................................3-146 Staufach in der Mittelkonsole ...................................3-146
Handschuhfach ..............................................................3-146
Sonnenbrillenfach .........................................................3-147
Multi-Box ........................................................................3-147
3
