2017 FIAT FIORINO Instructieboek (in Dutch)

BELANGRIJK
Rijd nooit met open dashboardkastje:
het kan de passagier in geval van een
botsing verwonden.VOORSTE STOPCONTACT (12V)
Dit bevindt zich op de tunnelconsole fig. 64 en werkt
alleen met de contactsleutel in de stand MAR.
Til deksel B op om fig. 64 te gebruiken.
STOPCONTACT ACHTER (12V)
Dit bevindt zich op de bagageruimte fig. 65 en werkt
alleen met de contactsleutel in de stand MAR.
AANSTEKER
(voor bepaalde versies/markten)
De aansteker bevindt zich op de tunnelconsole. Druk
op knop A fig. 64 met de contactsleutel in stand
MAR, om de aansteker in te schakelen.
Na enkele seconden keert de knop terug naar de
beginstand en is de aansteker gebruiksklaar.
fig. 62F0T0187
fig. 63F0T0069fig. 64F0T0454
69
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK Controleer altijd of de aansteker is
uitgeschakeld.
BELANGRIJK
De aansteker wordt zeer heet .Wees
voorzichtig en zorg dat hij niet wordt
gebruikt door kinderen: brandgevaar en/of
gevaar voor brandwonden.
USB-POORT
(voor bepaalde versies/markten)
Het USB-contact A fig. 66 bevindt zich op de
tunnelconsole in plaats van de sigarettenaansteker en
kan uitsluitend worden gebruikt als oplaadbrond
voor externe apparatuur.ASBAK
(voor bepaalde versies/markten)
De asbak bestaat uit een uitneembaar kunststof
houder met een veersluiting die in de beker-/
blikjeshouders op de tunnelconsole geplaatst kan
worden fig. 67.
fig. 65F0T0406
fig. 66F0T0930
fig. 67F0T0117
70
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BELANGRIJK
Gebruik de asbak niet als prullenbak: de
inhoud kan door sigarettenpeuken in
brand raken.
ZONNEKLEPPEN
De zonnekleppen aan bestuurders- en passagierszijde
fig. 68 kunnen omhoog en omlaag en naar de zijkant
gezet worden.
Er is ruimte voor het opbergen van kaartjes achter
de zonneklep aan bestuurderszijde.
Op de zonneklep aan passagierszijde is bij sommige
uitvoeringen een spiegel voorzien.DOCUMENTENKLEM
(voor bepaalde versies/markten)
Een documentenklem is gemonteerd in het midden
van het dashboard boven het radiocompartiment. Bij
sommige uitvoeringen kan dit onderdeel gebruikt
worden als boekensteun, fig. 69.
Om hem op die manier te gebruiken:
til de boekensteun vanaf de achterkant op, zoals
aangegeven met de pijl (detail A).
In verticale stand staat de boekensteun in
leesstand (detail B).
BELANGRIJK
Laat tijdens het rijden de boekensteun
niet in de verticale stand staan.
fig. 68F0T0188fig. 69F0T0408
71
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

in de tegenoverliggende richting verplaatsen,
begeleid dit met geopende hand tot u de
bevestigingen aan de voor- en achterkant voelt
vastklikken (detail C).
ZIJRUITEN ACHTER MET SCHARNIEREN
(Combi versies)
Ga als volgt te werk om te openen fig. 70 fig. 71:
zet hendel A fig. 71 naar buiten tot de ruit volledig
geopend is.
duw de hendel terug tot hij op zijn plaats
vergrendelt.
Om de ruiten te sluiten, het proces in omgekeerde
volgorde uitvoeren tot de hendel op zijn
oorspronkelijke plaats vergrendelt.
PORTIEREN
CENTRALE PORTIERVER-/
ONTGRENDELING
Portieren vergrendelen van buitenaf
Alleen als alle portieren gesloten zijn, wordt de
portiervergrendeling ingeschakeld. Als een of
meerdere portieren/deuren geopend zijn na het
indrukken van de knop
op de afstandsbediening
fig. 72, gaan de richtingaanwijzers ongeveer 3
seconden snel knipperen. Als u de metalen baard in
het slot van het bestuurdersportier linksom draait,
kunt u alle portieren/deuren vergrendelen.
Als u de knop
op de afstandsbediening twee keer
kort indrukt, wordt het dead lock-systeem
ingeschakeld (zie de paragraaf "Dead lock-systeem").
fig. 70F0T0134fig. 71F0T0135
72
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Om de boekensteun weer in te klappen:

Portieren ontgrendelen van buitenaf
Druk kort op de knop
, voor het op afstand
ontgrendelen van de voorportieren (Cargo-
uitvoering) en druk kort op knop
voor het
ontgrendelen van de laadruimte (Cargo-uitvoering).
Druk kort op de knop
om alle portieren/deuren
(Combi-uitvoering) te ontgrendelen. Gelijktijdig
wordt de plafondverlichting tijdelijk ingeschakeld en
knipperen de richtingaanwijzers twee keer. Als u
de metalen baard in het slot van het
bestuurdersportier linksom draait, kunt u alle
portieren/deuren ontgrendelen.
Laadruimte ont-/vergrendelen van binnenuit
(Cargo-uitvoering)
Druk, vanuit het interieur van de auto op de knop
fig. 73 (Cargo-uitvoering) voor het ont- of
vergrendelen van de laadruimte (achterdeuren en
zijschuifdeuren). Druk nogmaals op de knop voor de
vergrendeling van alle sloten.ZIJSCHUIFDEUREN
(indien aanwezig)
BELANGRIJK
Open een portier alleen wanneer de
omstandigheden hiervoor veilig zijn.
Controleer of de rechter zijschuifdeur
volledig gesloten is alvorens te tanken, om
beschadiging van de deur en het
vergrendelingssysteem bij geopende tankdop te
voorkomen.
BELANGRIJK
Als tijdens het tanken het tankklepje
openstaat , kan de rechter zijschuifdeur
niet worden geopend.
fig. 72F0T0242fig. 73F0T0322
73
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Bij de Cargo-uitvoeringen wordt de zijschuifdeur in
geheel geopende stand door een vangmechanisme
open gehouden: om de deur te vergrendelen moet u
hem tegen de aanslag drukken; om de deur te
ontgrendelen moet u hem krachtig naar voren
trekken.
Zorg er in ieder geval voor dat de geopende deur op
de juiste wijze is vastgehaakt aan het
vangmechanisme.
BELANGRIJK
Als de auto geparkeerd staat op een
helling naar beneden, laat de schuifdeur
dan niet vergrendelde geopende stand staan: als
u tegen de deur stoot , kan hij losraken en naar
voren schuiven.
BELANGRIJK
Als de auto wordt geparkeerd met
geopende schuifdeuren, controleer dan
of deze goed vastzitten in het vangmechanisme.
Van buitenaf openen en sluiten
Openen: draai de metalen baard van de sleutel in het
slot en trek de handgreep A fig. 74 in de richting
van de pijl; schuif vervolgens de deur naar de
achterkant van de auto tegen de aanslag totdat hij
blokkeert.Sluiten: trek aan de handgreep A fig. 74 en schuif de
deur naar de voorkant van de auto. Draai de metalen
baard van de sleutel in de vergrendelstand.
Openen/sluiten van binnenuit (Combi-
uitvoeringen)
Openen: trek aan de handgreep A fig. 75 en schuif
vervolgens de deur naar de achterkant van de auto
tegen de aanslag totdat hij blokkeert.
Sluiten: druk op de voorziening A fig. 76 en sluit de
deur door deze naar de voorkant van het voertuig te
schuiven.
Openen/sluiten van binnenuit (Cargo-
uitvoeringen)
BELANGRIJK: de achterste schuifdeur heeft geen
interne openingshandgreep. Gebruik zo nodig de
voorziening A fig. 81 van de dubbele openslaande
achterdeur.
fig. 74F0T0136
74
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

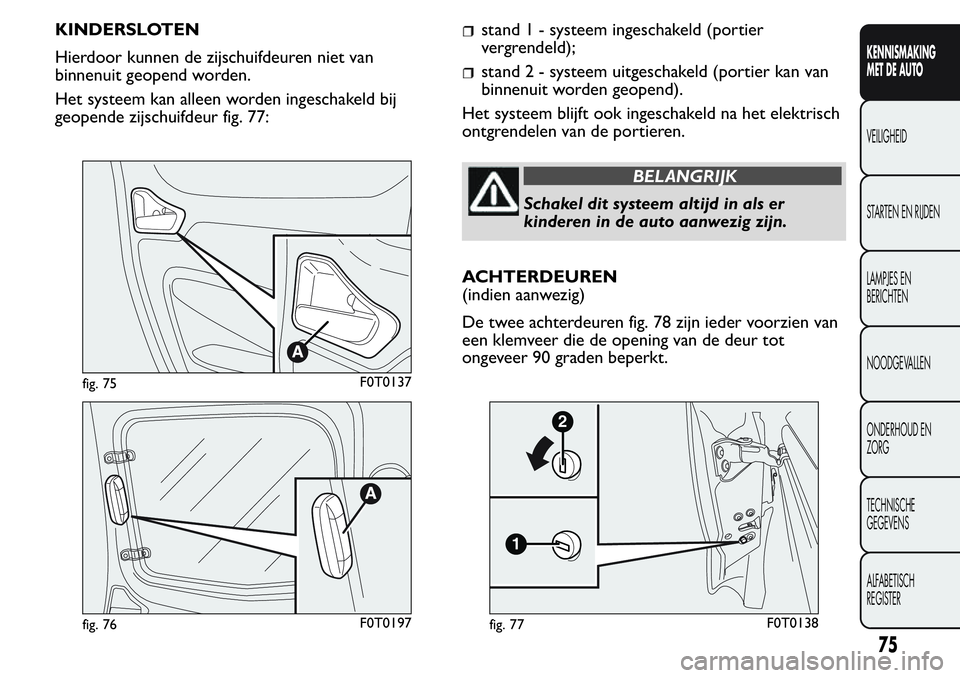

KINDERSLOTEN
Hierdoor kunnen de zijschuifdeuren niet van
binnenuit geopend worden.
Het systeem kan alleen worden ingeschakeld bij
geopende zijschuifdeur fig. 77:stand 1 - systeem ingeschakeld (portier
vergrendeld);
stand 2 - systeem uitgeschakeld (portier kan van
binnenuit worden geopend).
Het systeem blijft ook ingeschakeld na het elektrisch
ontgrendelen van de portieren.
BELANGRIJK
Schakel dit systeem altijd in als er
kinderen in de auto aanwezig zijn.
ACHTERDEUREN
(indien aanwezig)
De twee achterdeuren fig. 78 zijn ieder voorzien van
een klemveer die de opening van de deur tot
ongeveer 90 graden beperkt.
fig. 75F0T0137
fig. 76F0T0197
1
2
fig. 77F0T0138
75
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Om de deuren verder te openen tot een hoek van
180 graden op het vergrendelmechanisme A fig. 79
(een per kant) drukken, zoals weergegeven op de
afbeelding en de deuren gelijktijdig openen.BELANGRIJK
Het systeem van klemveren is
ontwikkeld voor een beter
gebruikscomfor t ; bij een botsing of een
windstoot kunnen de veren loshaken en kunnen
de deuren onverwacht dichtvallen.
Openen/sluiten eerste deur van buitenaf
Openen: draai de metalen baard van de sleutel in het
slot, of druk op knop
van de afstandsbediening
en trek vervolgens de handgreep A fig. 80 in de
richting van de pijl.
Vergrendelen: sluit de deur en draai de metalen
baard van de sleutel in de vergrendelstand of druk op
de knop
van de afstandsbediening.
fig. 78F0T0139
fig. 79F0T0375fig. 80F0T0140
