2017 FIAT FIORINO Instructieboek (in Dutch)

MOTOR
Inleiding 1.4 Euro 61.3 16V Multijet
80HP Euro 61.3 16V Multijet
95HP Euro 6
Motorcode 350A1000 225A2000 330A1000
Cyclus Otto Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72 x 84 69,6 x 82 69,6 x 82
Cilinderinhoud (cm3) 1368 1248 1248
Compressieverhouding 11,1 16,8 16,8
Maximum vermogen (EG) (kW) 57 59 70
Maximum vermogen (EEG) (pk) 77 80 95
Overeenkomstig motortoerental
(tpm)6000 3750 3750
Maximum koppel (EG) (Nm) 115 200 200
Maximum koppel (EG) (kgm) 11,7 20,4 20,4
Overeenkomstig motortoerental
(tpm)3000 1500 1500
Bougies NGK ZKR7A-10 HIDRIA 5011–721–431 HIDRIA 5011–721–431
BrandstofLoodvrije benzine 95
R.O.N. (Specificatie
EN590)Diesel voor
motorvoertuigen
(EN590-specificatie)Diesel voor
motorvoertuigen
(EN590-specificatie)
229
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

VOEDINGSBRON
Versies Brandstoftoevoer
1.4 Euro 6 Gefaseerde sequentiële elektronische Multipoint inspuiting, returnless-systeem
1.3 16V Multijet Euro 6Elektronisch geregelde Common Rail Multijet directe inspuiting met turbo en
intercooler
BELANGRIJK
Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en
waarbij geen rekening wordt gehouden met de technische systeemgegevens, kunnen storingen
in de werking en zelfs brand tot gevolg hebben.
TRANSMISSIE
Versies Transmissie Koppeling Tractie
1.4 Euro 6Vijf versnellingen vooruit
en een achteruit met
synchronisatoren voor
inschakeling versnellingen
vooruit.Mechanische controle (1.4
versies)/Hydraulische
controle (Multijet versies)Voor
1.3 16V Multijet Euro 6
230
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

REMMEN
VersiesVoorste
bedrijfsremmenAchterste
bedrijfsremmenParkeerrem
1.4 Euro 6
schijf trommelbediend met
handremhefboom die op
de achterremmen inwerkt 1.3 16V Multijet 80 HP Euro 6
1.3 16V Multijet 95 HP Euro 6
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de
gewenste remwerking iets later wordt bereikt.
WIELOPHANGING
Versies Voor Achter
1.4 Euro 6
onafhankelijke voorwielophanging van
McPherson typetorsiebalk 1.3 16V Multijet 80 HP Euro 6
1.3 16V Multijet 95 HP Euro 6
231
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

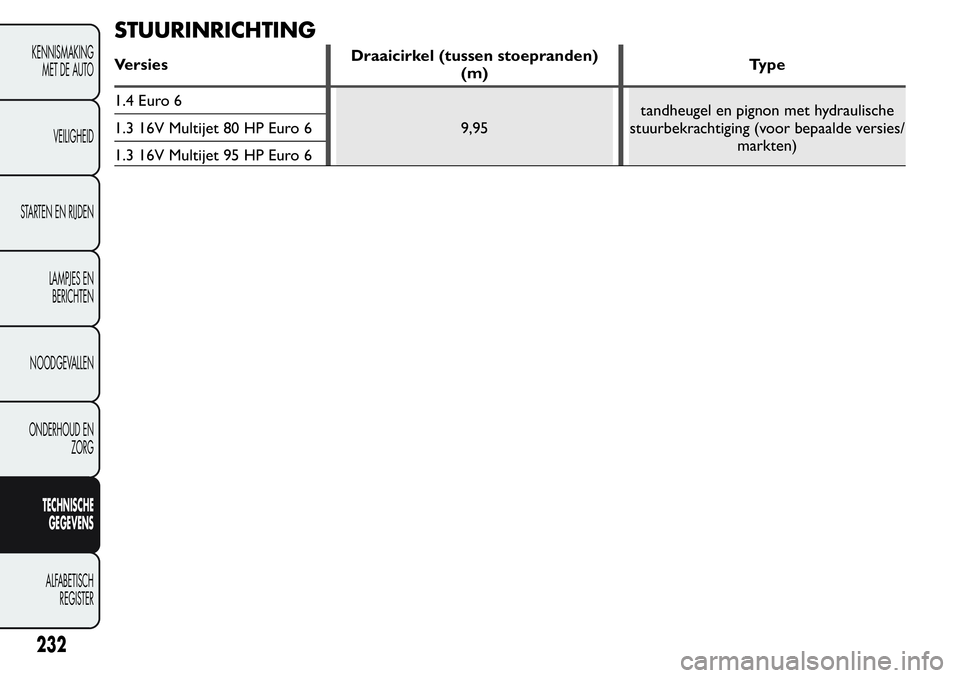

STUURINRICHTING
VersiesDraaicirkel (tussen stoepranden)
(m)Type
1.4 Euro 6
9,95tandheugel en pignon met hydraulische
stuurbekrachtiging (voor bepaalde versies/
markten) 1.3 16V Multijet 80 HP Euro 6
1.3 16V Multijet 95 HP Euro 6
232
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

WIELEN
VELGEN EN BANDEN
Geperste stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Het logboek bevat ook alle
typegoedgekeurde banden.
BELANGRIJK Als de gegevens in het instructieboek
afwijken van die van het kentekenbewijs, dient men
zich altijd aan de gegevens van het kentekenbewijs te
houden.
Voor de rijveiligheid van het voertuig moeten de
voorgeschreven afmetingen aangehouden worden.
Monteer banden van hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in
tubeless-banden.
RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor voorwielen gemeten tussen de velgen: -1
±1 mm.
De waarden hebben betrekking op een rijklaar
voertuig.DE BANDENMAAT LEZEN
Voorbeeld: 175/70 R 14 91T(zie fig. 204)
175Nominale bandbreedte (S, afstand in mm tussen
de flanken)
70Verhouding van de bandhoogte/bandbreedte (H/S)
in %
RRadiaalband
14Velgdiameter in inches (Ø)
91Belastingsindex (laadvermogen)
TSnelheidscategorie
Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
fig. 204F0T0014
233
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Wmax. 270 km/h
Ymax. 300 km/h
Snelheidscategorie voor winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingsindex (laadvermogen)
Belastingsindex (laadvermogen)
60 = 250 kg 84 = 500 kg
61 = 257 kg 85 = 515 kg
62 = 265 kg 86 = 530 kg
63 = 272 kg 87 = 545 kg
64 = 280 kg 88 = 560 kg
65 = 290 kg 89 = 580 kg
66 = 300 kg 90 = 600 kg
67 = 307 kg 91 = 615 kg
68 = 315 kg 92 = 630 kg
69 = 325 kg 93 = 650 kg
70 = 335 kg 94 = 670 kg
71 = 345 kg 95 = 690 kg
Belastingsindex (laadvermogen)
72 = 355 kg 96 = 710 kg
73 = 365 kg 97 = 730 kg
74 = 375 kg 98 = 750 kg
75 = 387 kg 99 = 775 kg
76 = 400 kg 100 = 800 kg
77 = 412 kg 101 = 825 kg
78 = 425 kg 102 = 850 kg
79 = 437 kg 103 = 875 kg
80 = 450 kg 104 = 900 kg
81 = 462 kg 105 = 925 kg
82 = 475 kg 106 = 950 kg
83 = 487 kg
234
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

VERKLARING VAN DE VELGCODES
Voorbeeld: 5 1/2J x 14 H2 ET 44(zie fig. 204)
5 1/2velgbreedte in inches (1).
Jprofiel van de flens (zijaanzicht waarop de bandhiel
rust) (2).
14nominale velgdiameter in inch (komt overeen met
de diameter van de te monteren band) (3 = Ø).
H2vorm en aantal "humps" (vorm van de velgrand
die de hiel van de tubeless band op zijn plaats
houdt).
ET 44wielbolling (afstand tussen het montagevlak
van de velg op de naaf en het hart van de
velg).
BANDEN MET VELGBESCHERMING
BELANGRIJK
Indien op de stalen velgen met integrale
wieldeksels (met veerbevestiging)
aftersales-banden met velgbeschermers worden
gemonteerd, dan mogen de wieldeksels NIET
worden gemonteerd fig. 205. Het gebruik van
ongeschikte banden en wieldeksels kan leiden
tot een plotselinge afname van de
bandenspanning.
fig. 205F0S0351
235
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

STANDAARD VELGEN EN BANDEN
Versies WielenStandaard
bandenWinterbanden
Reservewiel(*) Velg - Band
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro
65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T185/65 R15Q
(M+S)6 Jx15H2-ET44 185/65 R15
185/65 R15T
(M+S)
(**)6 Jx15H2-ET44 185/65 R15
(*) (voor bepaalde versies/markten)
(**) Avontuurversies gecombineerd met Traction Plus
