2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

2–46
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
WARNUNG
Keine Änderungen am Insassen-Rückhaltesystem vornehmen:
Es ist gefährlich, an den Teilen und der Verkabelung des Insassen-Rückhaltesystems
Änderungen vorzunehmen. Das System kann ausgelöst oder außer Funktion gesetzt
werden. Nehmen Sie deshalb am Insassen-Rückhaltesystem keine Änderungen vor.
Bringen Sie niemals irgendwelche Verkleidungen, Plaketten usw. an den Airbagmodulen
des Insassen-Rückhaltesystems an. Bringen Sie auch keine zusätzlichen elektrischen
Ausrüstungen in der Nähe der Systemkomponenten oder der Verkabelung an. Ein
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
kann die Vordersitze mit der entsprechenden Vorsicht aus- und einbauen. Es ist wichtig,
dass die Verkabelung und die Anschlüsse der Airbags richtig geschützt werden, um die
Airbags nicht unabsichtlich auszulösen und die Airbaganschlüsse nicht zu beschädigen.
Verstauen Sie kein Gepäck oder andere Gegenstände unter den Vordersitzen:
Es ist gefährlich, Gegenstände unter den Vordersitzen zu verstauen. Wichtige Teile des
Insassen-Rückhaltesystems können beschädigt werden und im Falle eines Aufpralls von der
Seite werden die Seitenairbags nicht ausgelöst, was schwere und sogar tödliche Verletzungen
verursachen kann. Um eine Beschädigung der Teile des Insassen-Rückhaltesystems
auszuschließen, dürfen keine Gegenstände unter den Vordersitzen verstaut werden.
Nicht fahren, wenn Komponenten des Airbag/Gurtstraffersystems beschädigt sind:
Ausgelöste oder beschädigte Airbags oder Gurtstrafferkomponenten müssen nach
jedem Aufprall ersetzt werden. Nur ein Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner, ist in der Lage die Funktionsfähigkeit dieser
Komponenten richtig zu beurteilen. Beim Fahren mit ausgelösten Airbags oder
Gurtstraffern ist bei einem nächsten Unfall kein Schutz mehr vorhanden, so dass eine
hohe Verletzungsgefahr mit eventuell lebensgefährlichen Folgen besteht.
Keine Airbagteile entfernen:
Der Ausbau von Komponenten, wie der Vordersitze, des Armaturenbretts oder des
Lenkrads oder von Teilen an den vorderen und hinteren Fenstersäulen und entlang
der Dachkante mit Airbagteilen oder Sensoren kann gefährlich sein. In diesen Teilen
sind wichtige Airbagkomponenten vorhanden. Durch einen unabsichtlich ausgelösten
Airbag können schwere Verletzungen verursacht werden. Lassen Sie das System nur
von einem autorisierten Mazda-Vertragshändler/Servicepartner ausbauen.
Entsorgung der Airbags:
Eine Entsorgung eines Airbags oder eines Fahrzeugs mit nicht ausgelösten Airbags
ist gefährlich. Bei Nichteinhaltung der Sicherheitsmaßnahmen besteht eine hohe
Verletzungsgefahr. Wenden Sie sich bitte für die Entsorgung der Airbags oder eines
mit Airbags ausgerüsteten Fahrzeugs an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.


2–47
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
HINWEIS
  Beim Auslösen der Airbags entsteht ein lautes Explosionsgeräusch und eine
geringe Menge Rauch entweicht. Dadurch werden keine Verletzungen verursacht,
durch die Textur des Airbags können jedoch an unbedeckten Körperteilen leichte
Hautschürfungen auftreten.
  Falls Sie das Fahrzeug weiterverkaufen, sollten Sie den neuen Besitzer darauf
hinweisen, dass das Fahrzeug mit Airbags ausgerüstet ist, und dass er sich mit den
entsprechenden Anweisungen in der Bedienungsanleitung vertraut macht.
  Dieser gut sichtbare Warnaufkleber warnt vor der Montage eines nach hinten
gerichteten Kinderrückhaltesystems auf dem Beifahrersitz.
(Außer Taiwan) (Taiwan)
 (Taiwan, außer Beifahrersitz, falls mit dem folgenden Aufkleber Warnaufkleber)  Die gut sichtbaren Warnaufkleber warnen vor der Verwendung eines nach hinten
gerichteten Kinderrückhaltesystems auf dem mit einem Airbag geschützten Sitz.



2–48
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
*nur bestimmte Modelle
Deaktivierungsschalter für Beifahrerairbag *
WARNUNG
Der Beifahrerairbag darf nicht unnötig deaktiviert werden:
Eine unnötige Deaktivierung des Beifahrerairbags ist gefährlich. Der zusätzliche
Schutz für den Beifahrer wird damit aufgehoben. Dadurch können schwere und
sogar lebensgefährliche Verletzungen verursacht werden. Außer für den Einbau eines
Kinderrückhaltesystems auf dem Beifahrersitz darf deshalb der Deaktivierungsschalter
für den Beifahrerairbag nicht in die Position “OFF” geschaltet werden.



Der Deaktivierungsschalter für den Beifahrerairbag darf nur zum Deaktivieren des
Beifahrerairbags, der Seitenairbags und des Beifahrer-Gurtstraffers verwendet werden, wenn
ein Kinderrückhaltesystem auf dem Beifahrersitz installiert wird.



2–49
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

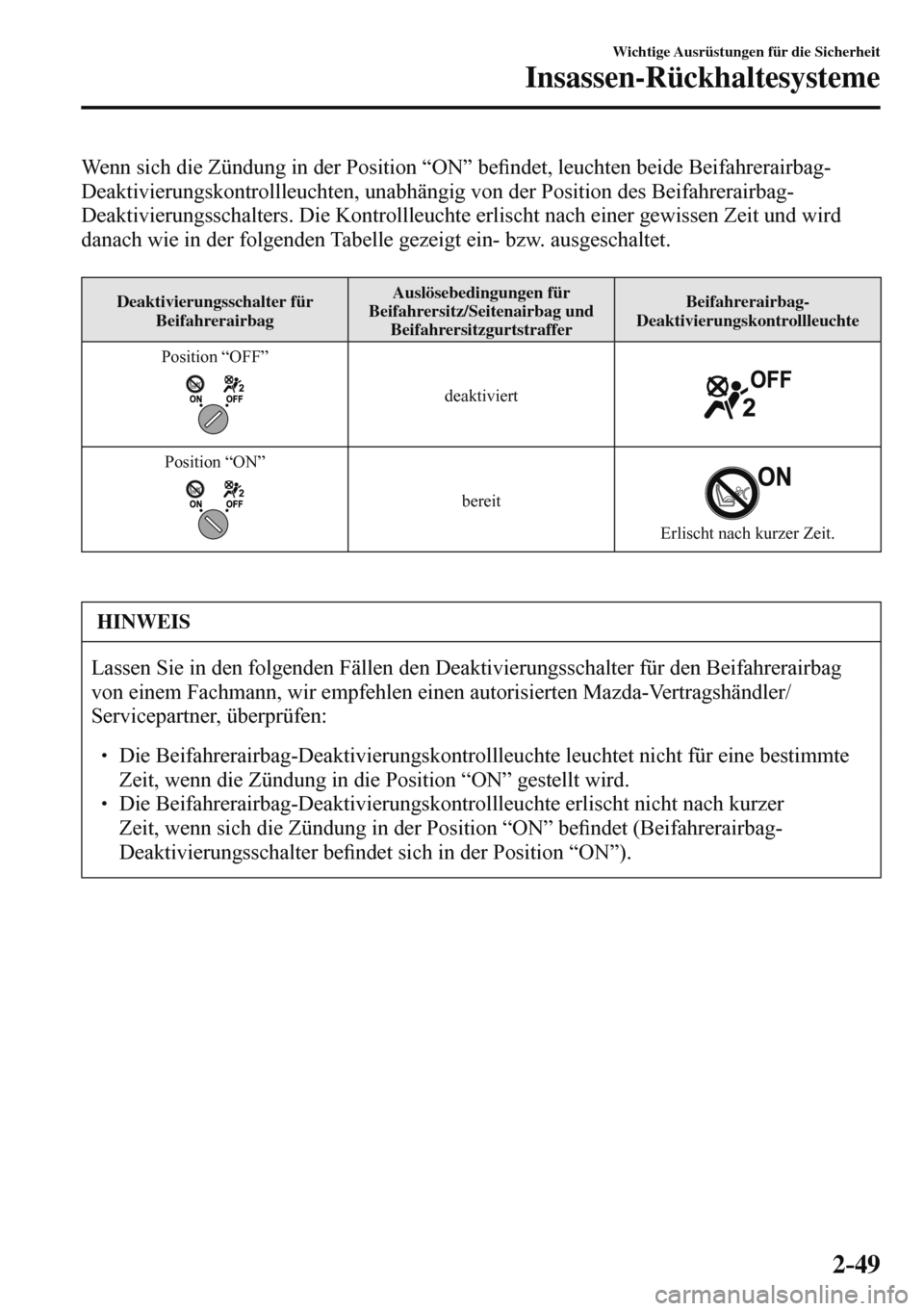

Wenn sich die Zündung in der Position “ON” be¿ ndet, leuchten beide Beifahrerairbag-
Deaktivierungskontrollleuchten, unabhängig von der Position des Beifahrerairbag-
Deaktivierungsschalters. Die Kontrollleuchte erlischt nach einer gewissen Zeit und wird
danach wie in der folgenden Tabelle gezeigt ein- bzw. ausgeschaltet.

Deaktivierungsschalter für
Beifahrerairbag Auslösebedingungen für
Beifahrersitz/Seitenairbag und
Beifahrersitzgurtstraffer Beifahrerairbag-
Deaktivierungskontrollleuchte
Position “OFF”

deaktiviert

Position “ON”

bereit

Erlischt nach kurzer Zeit.

HINWEIS
Lassen Sie in den folgenden Fällen den Deaktivierungsschalter für den Beifahrerairbag
von einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, überprüfen:

 Die Beifahrerairbag-Deaktivierungskontrollleuchte leuchtet nicht für eine bestimmte
Zeit, wenn die Zündung in die Position “ON” gestellt wird.
  Die Beifahrerairbag-Deaktivierungskontrollleuchte erlischt nicht nach kurzer
Zeit, wenn sich die Zündung in der Position “ON” be¿ ndet (Beifahrerairbag-
Deaktivierungsschalter be¿ ndet sich in der Position “ON”).


2–50
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Schalterpositionen
Kontrollieren Sie vor dem Losfahren, ob der Deaktivierungsschalter für den Beifahrerairbag
mit dem Hilfsschlüssel in die, für den Verwendungszweck geeignete Stellung gestellt ist.
WARNUNG
Den Schlüssel nicht im Deaktivierungsschalter für den Beifahrerairbag zurücklassen:
Eine unbeabsichtigte Deaktivierung des Beifahrerairbags ist gefährlich. Bei
einem Unfall wird der Beifahrer nicht richtig geschützt. Dadurch können schwere
und sogar lebensgefährliche Verletzungen verursacht werden. Zur Vermeidung
einer unbeabsichtigten Deaktivierung sollten Sie immer den Hilfsschlüssel
in der gegenwärtig verwendeten LogIn-Fernbedienung zur Bedienung des
Deaktivierungsschalters für den Beifahrersitz verwenden. Stecken Sie nach der
Deaktivierung des Airbags den Hilfsschlüssel wieder in die Fernbedienung. Dadurch
kann vermieden werden, dass der Schlüssel im Deaktivierungsschalter für den
Beifahrerairbag zurückgelassen wird.
HINWEIS
Stecken Sie nach der Bedienung des Deaktivierungsschalters für den Beifahrerairbag den
Hilfsschlüssel wieder in die Fernbedienung.

a u s
Der Beifahrerairbag, der Seitenairbag und der Beifahrersitzgurtstraffer werden nicht
ausgelöst.
Ausschalten in die Position OFF
1. Stecken Sie den Schlüssel in den Deaktivierungsschalter für den Beifahrerairbag und
drehen Sie ihn in die Position “OFF”.
2. Ziehen Sie danach den Schlüssel ab.
3. Kontrollieren Sie, ob die Airbag-Deaktivierungskontrollleuchte beim Einschalten der
Zündung auf “ON” weiter leuchtet.


Die Front- und Seitenairbags des Beifahrers bleiben deaktiviert, solange bis der
Deaktivierungsschalter für den Beifahrerairbag wieder in die Position “ON” gestellt wird.



2–51
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme

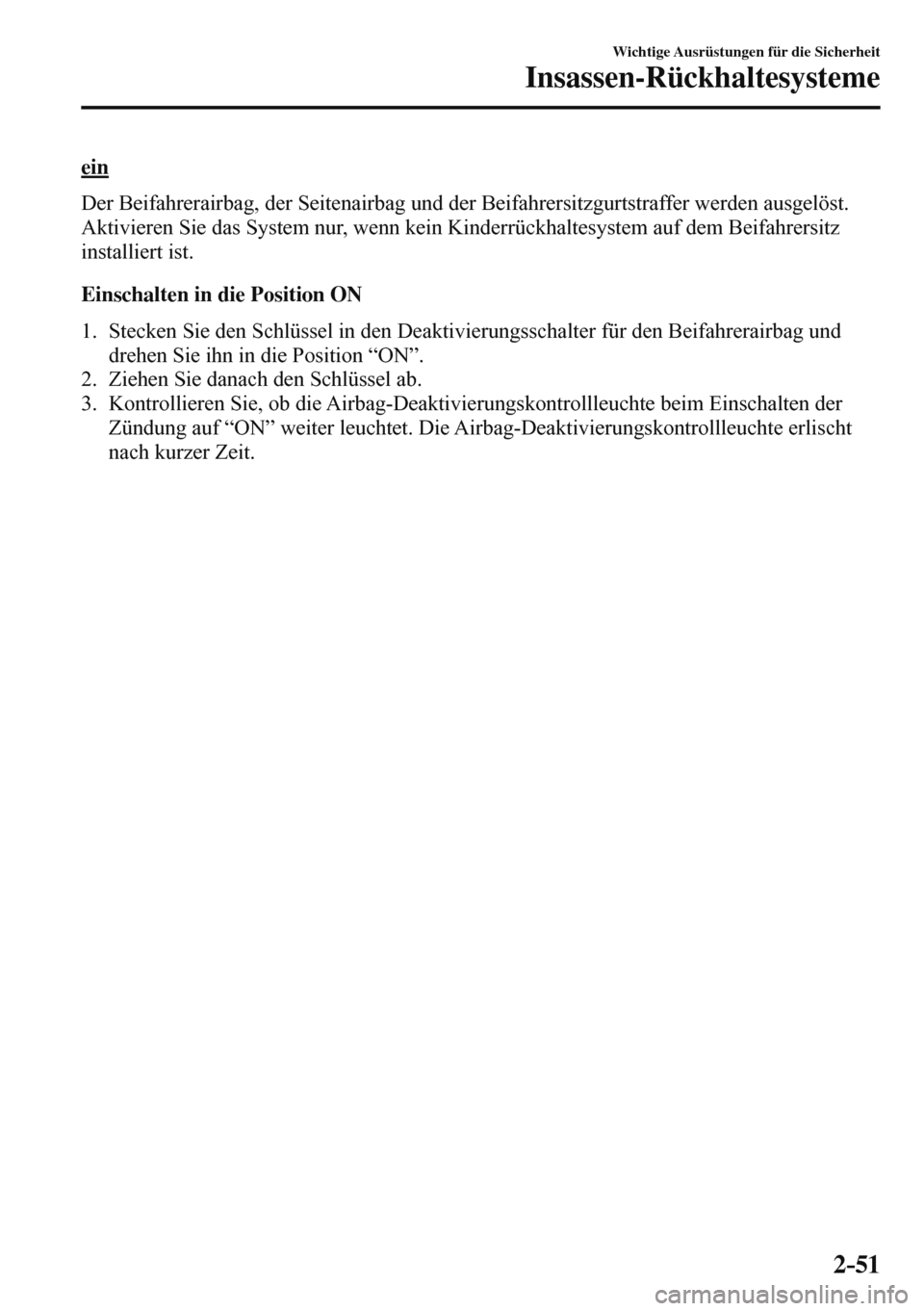

ein
Der Beifahrerairbag, der Seitenairbag und der Beifahrersitzgurtstraffer werden ausgelöst.
Aktivieren Sie das System nur, wenn kein Kinderrückhaltesystem auf dem Beifahrersitz
installiert ist.
Einschalten in die Position ON
1. Stecken Sie den Schlüssel in den Deaktivierungsschalter für den Beifahrerairbag und
drehen Sie ihn in die Position “ON”.
2. Ziehen Sie danach den Schlüssel ab.
3. Kontrollieren Sie, ob die Airbag-Deaktivierungskontrollleuchte beim Einschalten der
Zündung auf “ON” weiter leuchtet. Die Airbag-Deaktivierungskontrollleuchte erlischt
nach kurzer Zeit.



2–52
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
*nur bestimmte Modelle
Komponenten des Insassen-Rückhaltesystems


Fahrer/Beifahrerairbags und Treibsätze

Airbagsensoren und Diagnosemodul (Insassen-Rückhaltesystem-Einheit)

Gurtstraffer (Seite 2-19 )

Vorderer Airbagsensor

Seitenaufprallsensoren *

Airbag/Gurtstraffer-Warnleuchte (Seite 4-46 )

Seiten- und Kopf-Schulter-Airbags und Treibsätze *

Beifahrerairbag-Deaktivierungskontrollleuchte * (Seite 2-48 )

Deaktivierungsschalter für Beifahrerairbag * (Seite 2-48 )


2–53
Wichtige Ausrüstungen für die Sicherheit
Insassen-Rückhaltesysteme
Auslösung des Insassen-Rückhaltesystems
Das Fahrzeug ist mit den folgenden Arten von Insassen-Rückhaltesystemen ausgerüstet. Zur
Verminderung der Verletzungen im Falle eines Unfalls funktionieren die Rückhaltesystem-
Airbags zusammen mit den Gurtstraffern.
Die Rückhaltesystem-Airbags können einen erhöhten Schutz für die Fahrzeuginsassen
zusätzlich zu den Sicherheitsgurten gewähren. Tragen Sie die Sicherheitsgurte richtig.
Vordersitz-Sicherheitsgurtstraffer
Bei einem mittelschweren oder schweren Frontal- oder Beinahe-Frontalaufprall werden die
Vordersitz-Sicherheitsgurtstraffer ausgelöst.
Außerdem wird bei einem Seitenaufprall der Gurtstraffer auf der Aufprallseite ausgelöst.
Die Gurtstraffer werden je nach der Art der Airbags verschieden ausgelöst. Für weitere
Einzelheiten zur Auslösung der Gurtstraffer wird auf “Auslösekriterien des Insassen-
Rückhaltesystems” (Seite 2-56 ) verwiesen.
Fahrerairbag
Der Fahrerairbag be¿ ndet sich im Lenkrad.
Bei einem stärkeren Frontalaufprall sprechen die Airbagsensoren an und der Fahrerairbag
wird sofort zur Verminderung von Verletzungen aufgeblasen, wenn der Fahrer mit dem Kopf
und der Brust gegen das Lenkrad prallt.
Für weitere Einzelheiten über die Auslösung der Airbags wird auf den Abschnitt
“Auslösekriterien des Insassen-Rückhaltesystems” verwiesen (Seite 2-56 ).
