2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

4–32
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

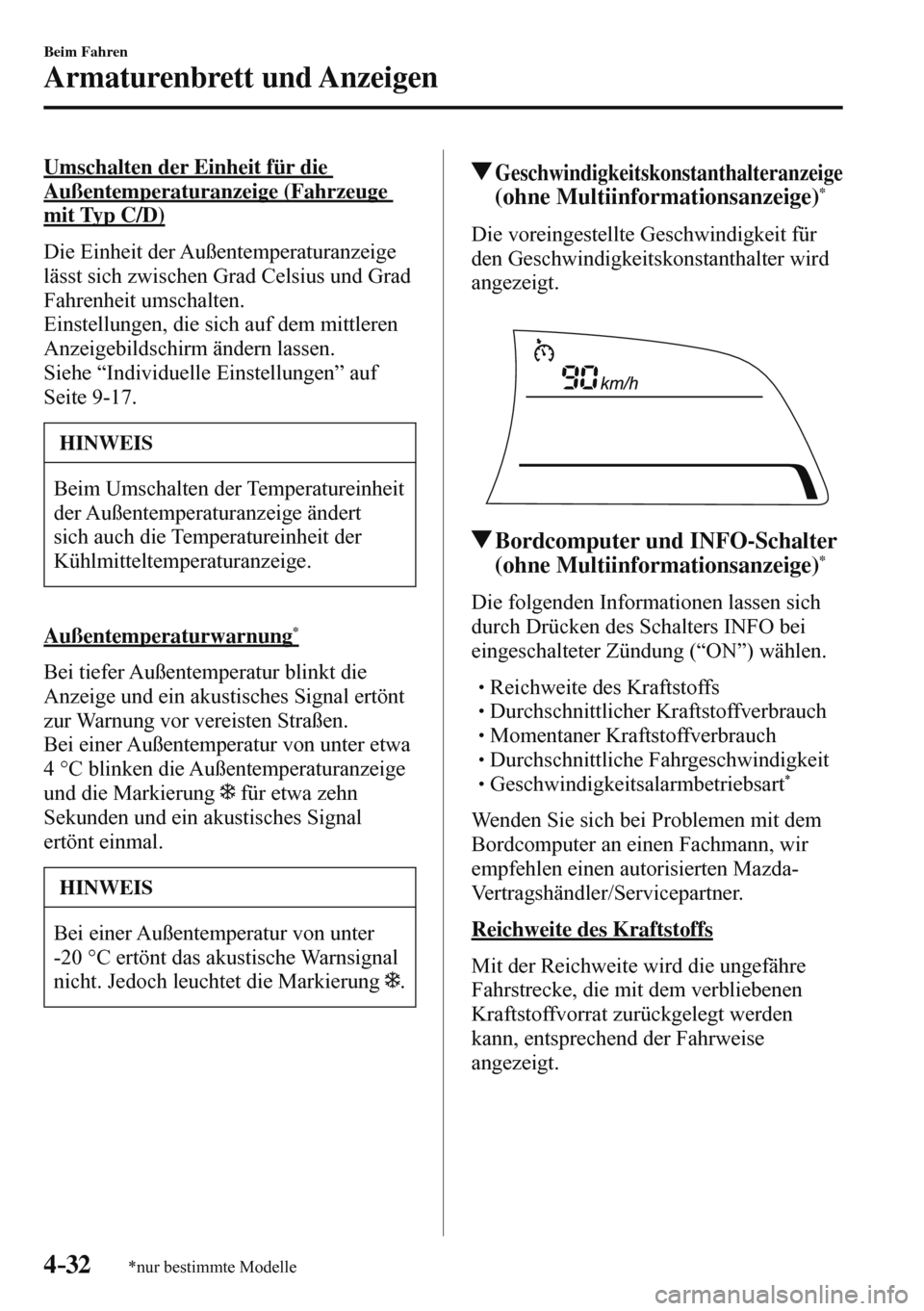

Umschalten der Einheit für die
Außentemperaturanzeige (Fahrzeuge
mit Typ C/D)
Die Einheit der Außentemperaturanzeige
lässt sich zwischen Grad Celsius und Grad
Fahrenheit umschalten.
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-17 .
HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
Außentemperaturwarnung
*
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.
Geschwindigkeitskonstanthalteranzeige
(ohne Multiinformationsanzeige) *
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.



Bordcomputer und INFO-Schalter
(ohne Multiinformationsanzeige) *
Die folgenden Informationen lassen sich
durch Drücken des Schalters INFO bei
eingeschalteter Zündung (“ON”) wählen.



 Reichweite des Kraftstoffs



 Durchschnittlicher Kraftstoffverbrauch



 Momentaner Kraftstoffverbrauch



 Durchschnittliche Fahrgeschwindigkeit



 Geschwindigkeitsalarmbetriebsart *
Wenden Sie sich bei Problemen mit dem
Bordcomputer an einen Fachmann, wir
empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Reichweite des Kraftstoffs
Mit der Reichweite wird die ungefähre
Fahrstrecke, die mit dem verbliebenen
Kraftstoffvorrat zurückgelegt werden
kann, entsprechend der Fahrweise
angezeigt.



4–33
Beim Fahren
Armaturenbrett und Anzeigen

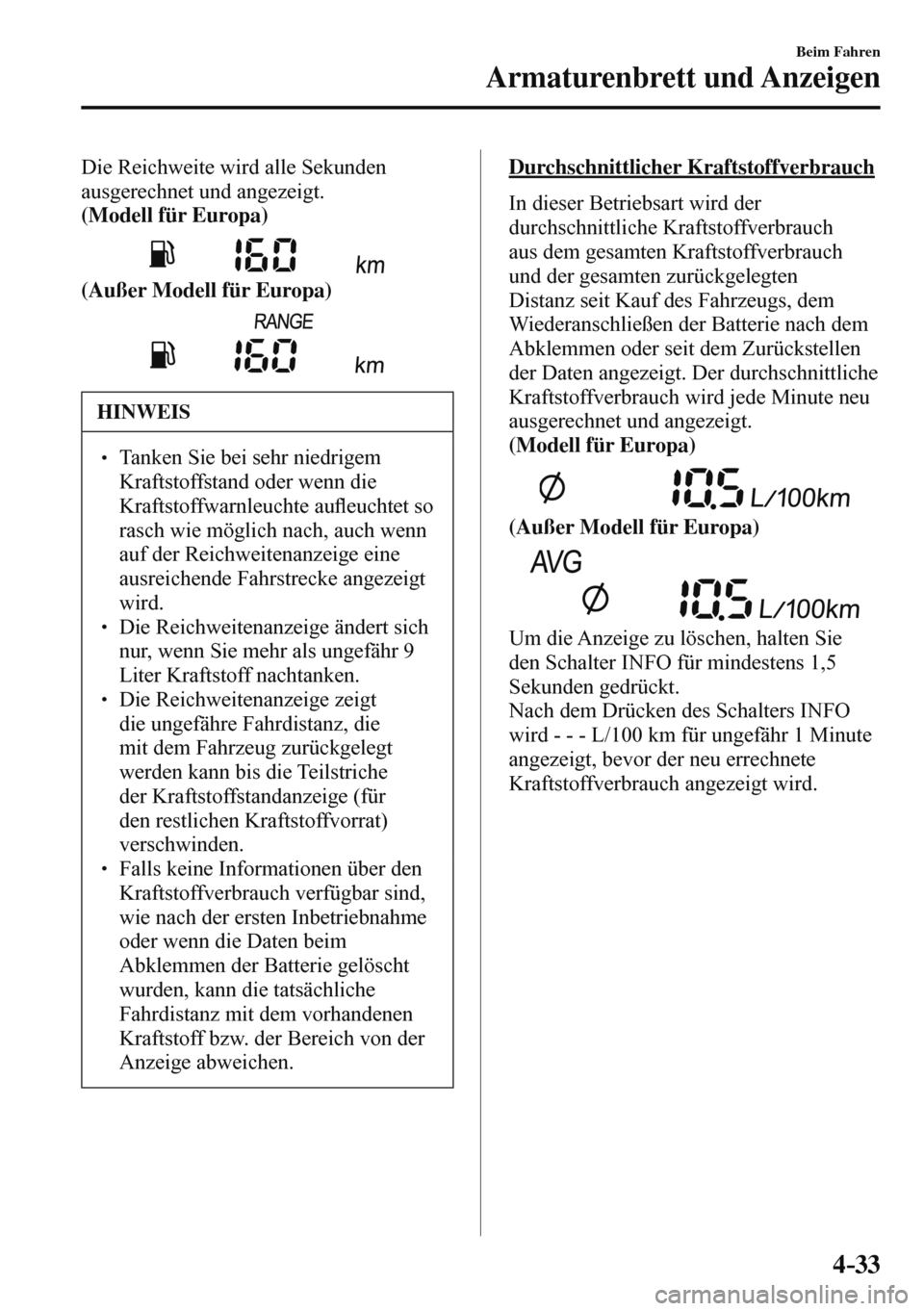

Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige (für
den restlichen Kraftstoffvorrat)
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.
Durchschnittlicher Kraftstoffverbrauch
In dieser Betriebsart wird der
durchschnittliche Kraftstoffverbrauch
aus dem gesamten Kraftstoffverbrauch
und der gesamten zurückgelegten
Distanz seit Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurückstellen
der Daten angezeigt. Der durchschnittliche
Kraftstoffverbrauch wird jede Minute neu
ausgerechnet und angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


Um die Anzeige zu löschen, halten Sie
den Schalter INFO für mindestens 1,5
Sekunden gedrückt.
Nach dem Drücken des Schalters INFO
wird - - - L/100 km für ungefähr 1 Minute
angezeigt, bevor der neu errechnete
Kraftstoffverbrauch angezeigt wird.


4–34
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.

Der momentane Kraftstoffverbrauch wird
berechnet und alle 2 Sekunden angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km.
Durchschnittliche Fahrgeschwindigkeit
In dieser Betriebsart wird die
durchschnittliche Fahrgeschwindigkeit
aus der zurückgelegten Distanz und der
Fahrzeit seit dem Anschließen der Batterie
oder seit dem Zurückstellen angezeigt.
Die durchschnittliche Fahrgeschwindigkeit
wird alle 10 Sekunden ausgerechnet und
angezeigt.
(Modell für Europa)


(Außer Modell für Europa)


Um die Anzeige zurückzustellen,
drücken Sie die INFO -Taste für länger
als 1,5 Sekunden. Nach dem Drücken der
INFO -Taste erscheint die Anzeige - - -
km/h für ungefähr 1 Minute, bevor die
Fahrzeuggeschwindigkeit neu berechnet
und angezeigt wird.

Geschwindigkeitsalarmbetriebsart *
In dieser Betriebsart wird die
gegenwärtige Einstellung für den
Geschwindigkeitsalarm angezeigt. Die
Geschwindigkeit, bei welcher der Alarm
ausgelöst werden soll, kann eingestellt
werden.
HINWEIS
Die Geschwindigkeitsalarmanzeige
wird beim Ertönen des akustischen
Signals aktiviert. Die eingestellte
Fahrzeuggeschwindigkeit blinkt
mehrmals.


Der Geschwindigkeitsalarm kann mit dem
Schalter INFO eingestellt werden.
HINWEIS
  Stellen Sie die Geschwindigkeit
immer entsprechend den örtlich
geltenden Vorschriften und
Gesetzen ein. Kontrollieren Sie die
Fahrzeuggeschwindigkeit immer
anhand des Tachometers.
  Der Alarm kann für eine
Geschwindigkeit zwischen 30 und
250 km/h eingestellt werden.


4–35
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

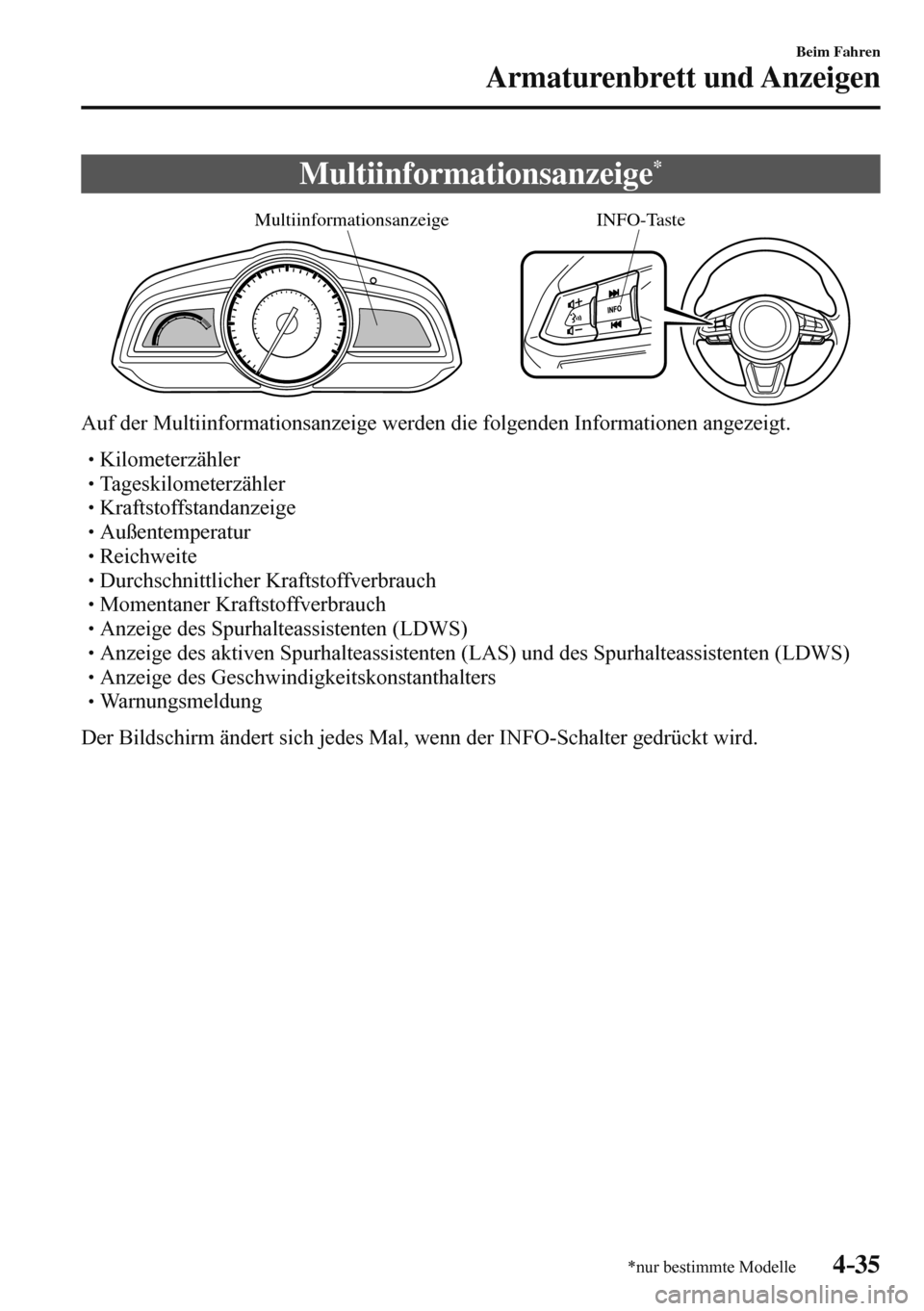

Multiinformationsanzeige *

MultiinformationsanzeigeINFO-Taste

Auf der Multiinformationsanzeige werden die folgenden Informationen angezeigt.



 Kilometerzähler



 Tageskilometerzähler



 Kraftstoffstandanzeige



 Außentemperatur



 Reichweite



 Durchschnittlicher Kraftstoffverbrauch



 Momentaner Kraftstoffverbrauch



 Anzeige des Spurhalteassistenten (LDWS)



 Anzeige des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten (LDWS)



 Anzeige des Geschwindigkeitskonstanthalters



 Warnungsmeldung
Der Bildschirm ändert sich jedes Mal, wenn der INFO-Schalter gedrückt wird.


4–36
Beim Fahren
Armaturenbrett und Anzeigen

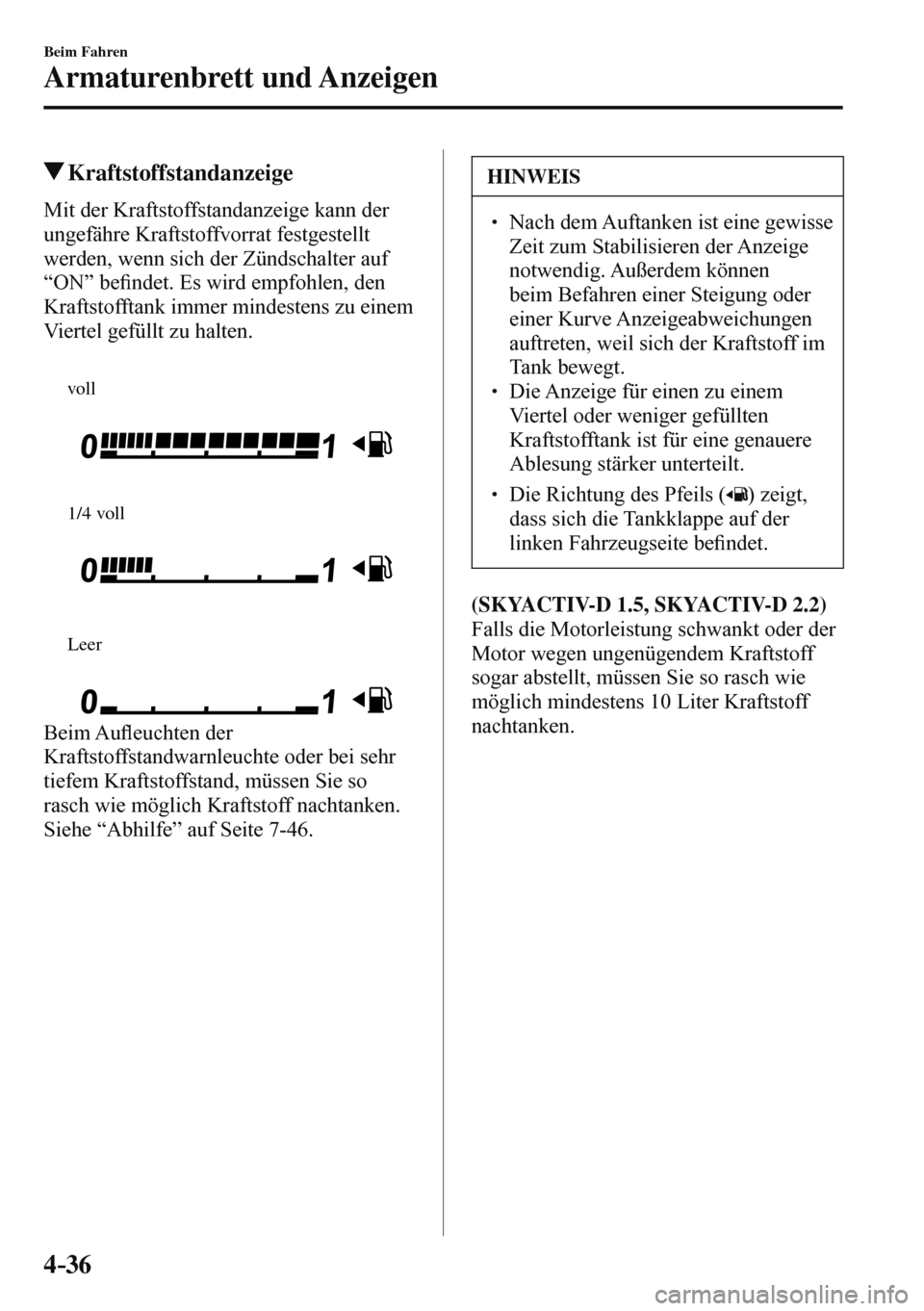

Kraftstoffstandanzeige
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.


voll
1/4 voll
Leer

Beim AuÀ euchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe “Abhilfe” auf Seite 7-46 .
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.


4–37
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle

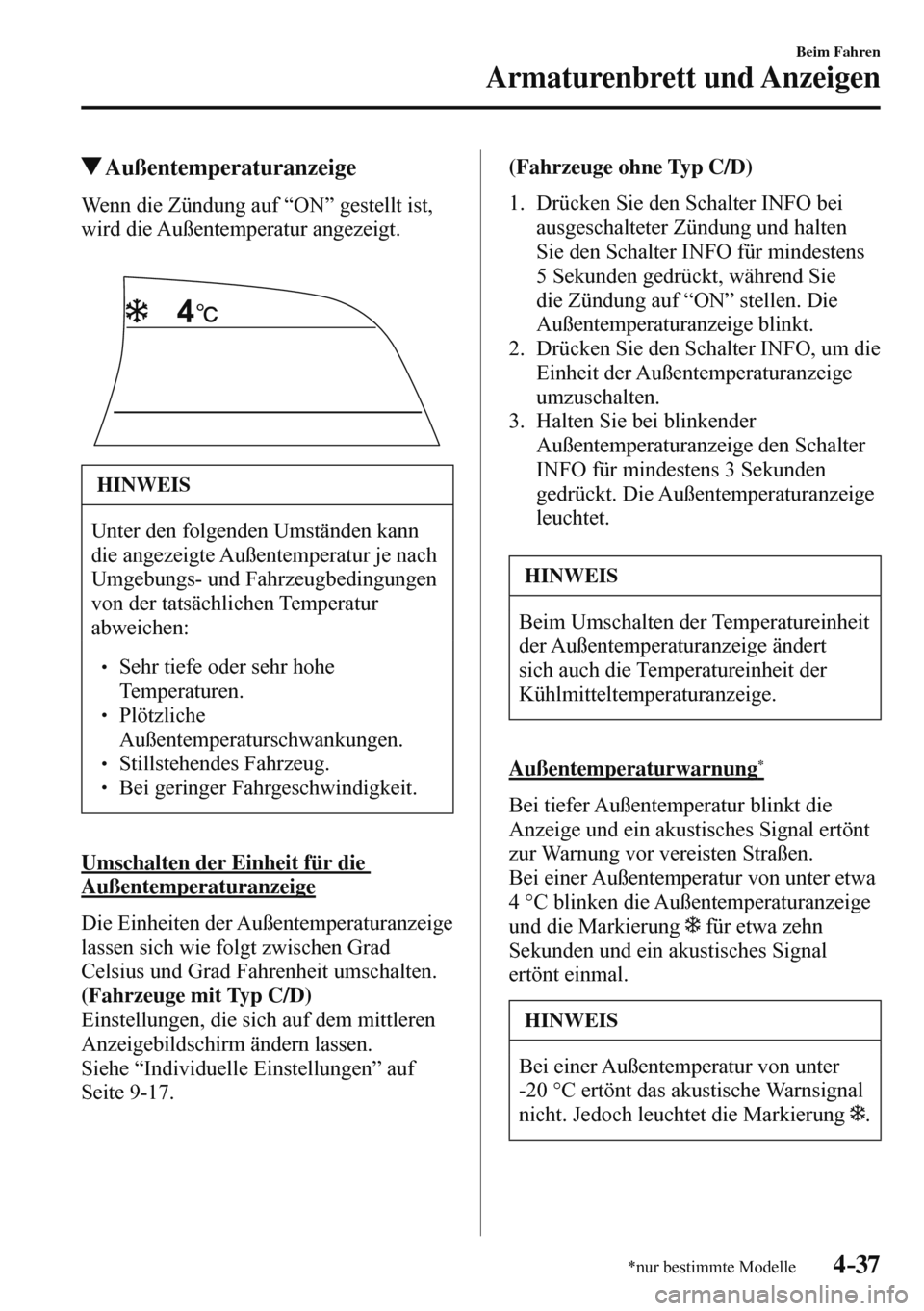

Außentemperaturanzeige
Wenn die Zündung auf “ON” gestellt ist,
wird die Außentemperatur angezeigt.



HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:



 Sehr tiefe oder sehr hohe
Temperaturen.



 Plötzliche
Außentemperaturschwankungen.



 Stillstehendes Fahrzeug.



 Bei geringer Fahrgeschwindigkeit.
Umschalten der Einheit für die
Außentemperaturanzeige
Die Einheiten der Außentemperaturanzeige
lassen sich wie folgt zwischen Grad
Celsius und Grad Fahrenheit umschalten.
(Fahrzeuge mit Typ C/D)
Einstellungen, die sich auf dem mittleren
Anzeigebildschirm ändern lassen.
Siehe “Individuelle Einstellungen” auf
Seite 9-17 .
(Fahrzeuge ohne Typ C/D)
1. Drücken Sie den Schalter INFO bei
ausgeschalteter Zündung und halten
Sie den Schalter INFO für mindestens
5 Sekunden gedrückt, während Sie
die Zündung auf “ON” stellen. Die
Außentemperaturanzeige blinkt.
2. Drücken Sie den Schalter INFO , um die
Einheit der Außentemperaturanzeige
umzuschalten.
3. Halten Sie bei blinkender
Außentemperaturanzeige den Schalter
INFO für mindestens 3 Sekunden
gedrückt. Die Außentemperaturanzeige
leuchtet.

HINWEIS
Beim Umschalten der Temperatureinheit
der Außentemperaturanzeige ändert
sich auch die Temperatureinheit der
Kühlmitteltemperaturanzeige.
Außentemperaturwarnung
*
Bei tiefer Außentemperatur blinkt die
Anzeige und ein akustisches Signal ertönt
zur Warnung vor vereisten Straßen.
Bei einer Außentemperatur von unter etwa
4 °C blinken die Außentemperaturanzeige
und die Markierung
für etwa zehn
Sekunden und ein akustisches Signal
ertönt einmal.
HINWEIS
Bei einer Außentemperatur von unter
-20 °C ertönt das akustische Warnsignal
nicht. Jedoch leuchtet die Markierung
.


4–38
Beim Fahren
Armaturenbrett und Anzeigen

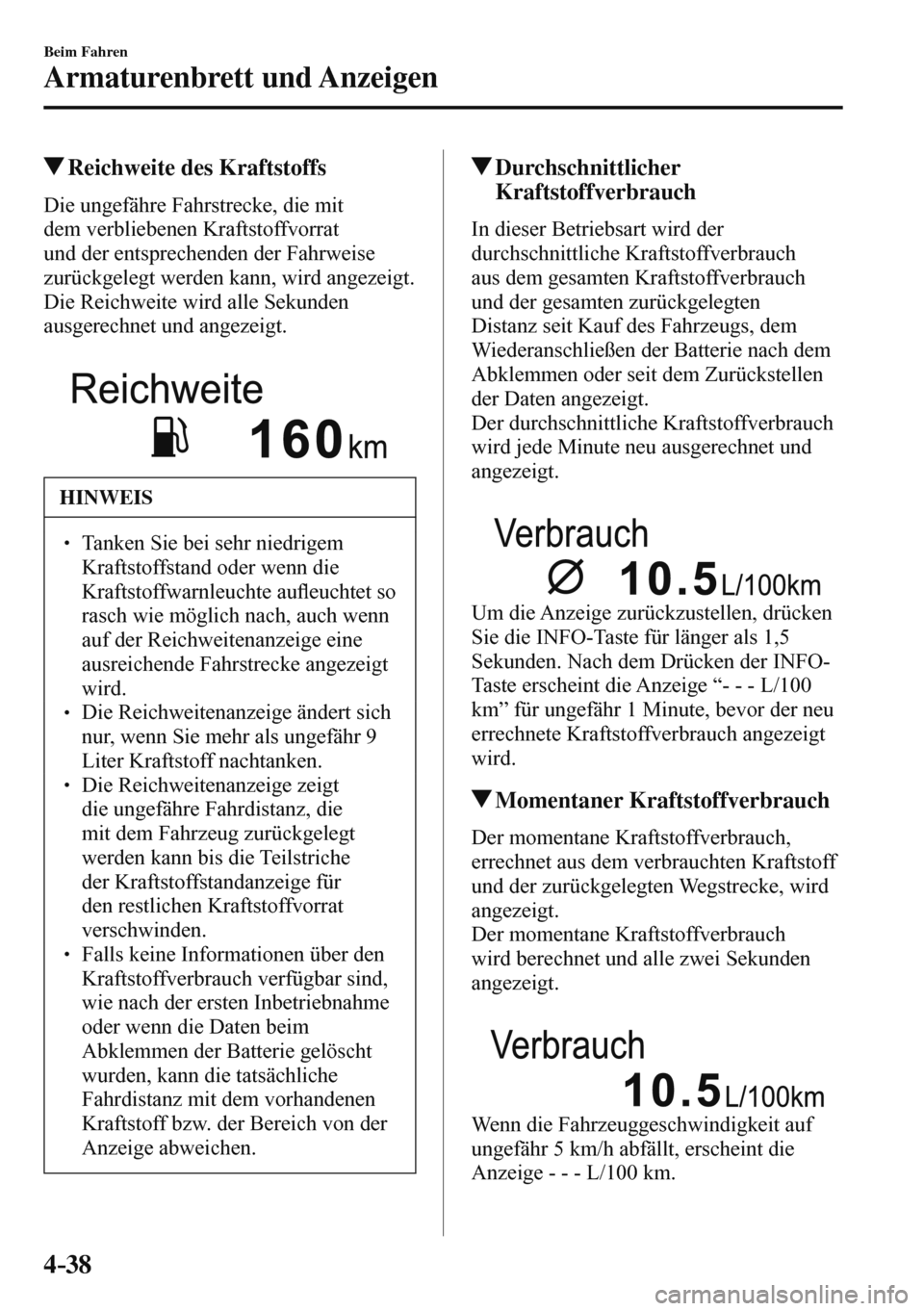

Reichweite des Kraftstoffs
Die ungefähre Fahrstrecke, die mit
dem verbliebenen Kraftstoffvorrat
und der entsprechenden der Fahrweise
zurückgelegt werden kann, wird angezeigt.
Die Reichweite wird alle Sekunden
ausgerechnet und angezeigt.



HINWEIS
  Tanken Sie bei sehr niedrigem
Kraftstoffstand oder wenn die
Kraftstoffwarnleuchte auÀ euchtet so
rasch wie möglich nach, auch wenn
auf der Reichweitenanzeige eine
ausreichende Fahrstrecke angezeigt
wird.
  Die Reichweitenanzeige ändert sich
nur, wenn Sie mehr als ungefähr 9
Liter Kraftstoff nachtanken.
  Die Reichweitenanzeige zeigt
die ungefähre Fahrdistanz, die
mit dem Fahrzeug zurückgelegt
werden kann bis die Teilstriche
der Kraftstoffstandanzeige für
den restlichen Kraftstoffvorrat
verschwinden.
  Falls keine Informationen über den
Kraftstoffverbrauch verfügbar sind,
wie nach der ersten Inbetriebnahme
oder wenn die Daten beim
Abklemmen der Batterie gelöscht
wurden, kann die tatsächliche
Fahrdistanz mit dem vorhandenen
Kraftstoff bzw. der Bereich von der
Anzeige abweichen.
Durchschnittlicher
Kraftstoffverbrauch
In dieser Betriebsart wird der
durchschnittliche Kraftstoffverbrauch
aus dem gesamten Kraftstoffverbrauch
und der gesamten zurückgelegten
Distanz seit Kauf des Fahrzeugs, dem
Wiederanschließen der Batterie nach dem
Abklemmen oder seit dem Zurückstellen
der Daten angezeigt.
Der durchschnittliche Kraftstoffverbrauch
wird jede Minute neu ausgerechnet und
angezeigt.



Um die Anzeige zurückzustellen, drücken
Sie die INFO-Taste für länger als 1,5
Sekunden. Nach dem Drücken der INFO-
Taste erscheint die Anzeige “- - - L/100
km” für ungefähr 1 Minute, bevor der neu
errechnete Kraftstoffverbrauch angezeigt
wird.
Momentaner Kraftstoffverbrauch
Der momentane Kraftstoffverbrauch,
errechnet aus dem verbrauchten Kraftstoff
und der zurückgelegten Wegstrecke, wird
angezeigt.
Der momentane Kraftstoffverbrauch
wird berechnet und alle zwei Sekunden
angezeigt.



Wenn die Fahrzeuggeschwindigkeit auf
ungefähr 5 km/h abfällt, erscheint die
Anzeige - - - L/100 km.

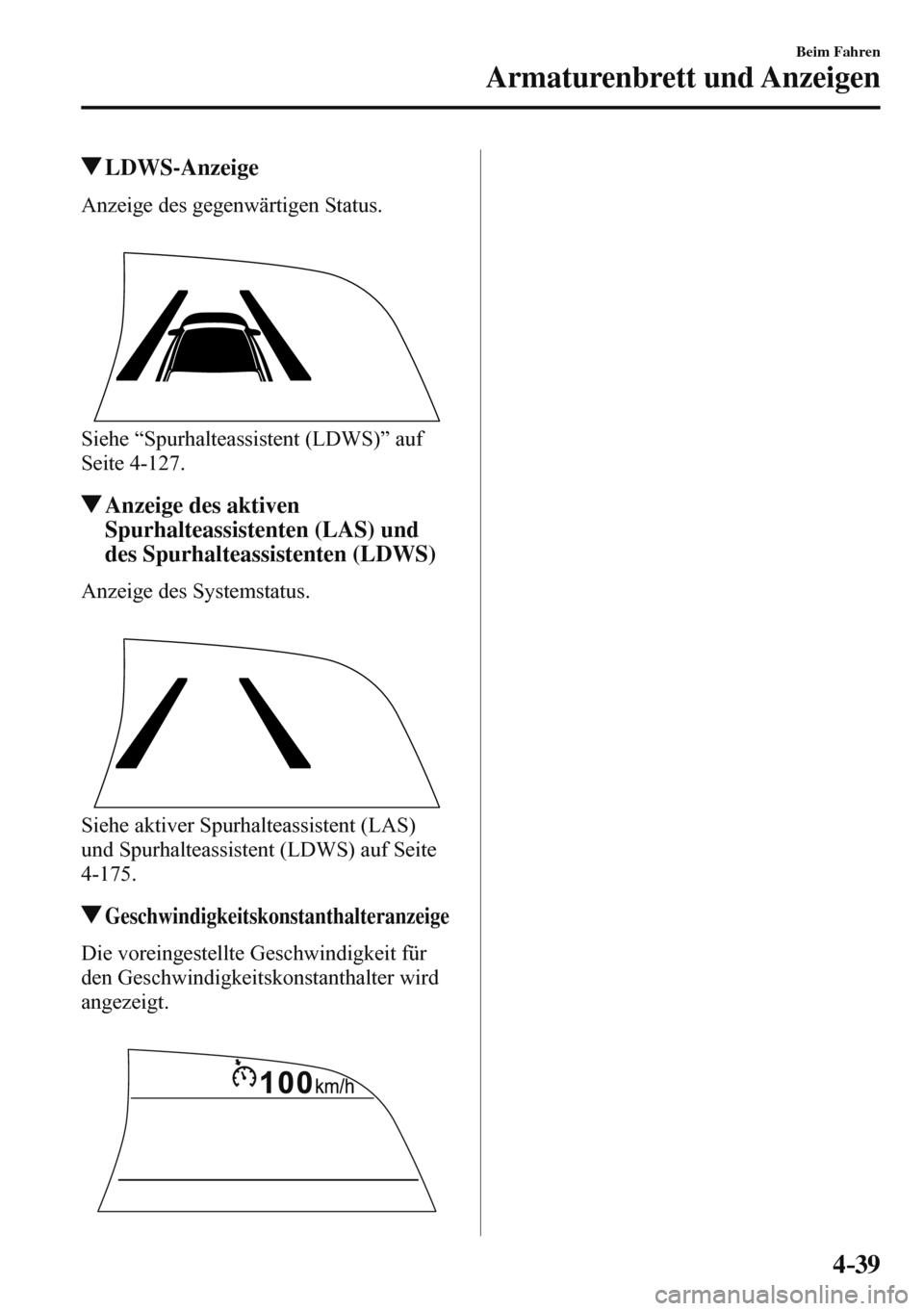

4–39
Beim Fahren
Armaturenbrett und Anzeigen
LDWS-Anzeige
Anzeige des gegenwärtigen Status.



Siehe “Spurhalteassistent (LDWS)” auf
Seite 4-127 .
Anzeige des aktiven
Spurhalteassistenten (LAS) und
des Spurhalteassistenten (LDWS)
Anzeige des Systemstatus.



Siehe aktiver Spurhalteassistent (LAS)
und Spurhalteassistent (LDWS) auf Seite
4-175 .
Geschwindigkeitskonstanthalteranzeige
Die voreingestellte Geschwindigkeit für
den Geschwindigkeitskonstanthalter wird
angezeigt.
