2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

7–38
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung


Warnleuchte für
elektronischen
Bremskraftverteiler Falls das Steuergerät für den elektronischen Bremskraftverteiler eine Störung einer
Systemkomponente feststellt, können die Bremswarnleuchte und die ABS-Warnleuchte
gleichzeitig auÀ euchten. In diesem Fall ist wahrscheinlich ein Fehler im elektronischen
Bremskraftverteilersystem vorhanden. WARNUNG
Fahren Sie nicht weiter, wenn sowohl die ABS-Warnleuchte als auch die
Bremswarnleuchte auÀ euchten. Lassen Sie das Fahrzeug so rasch wie möglich
zu einem Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner, abschleppen, um die Bremsen überprüfen zu lassen:
Das Fahren mit gleichzeitig leuchtender Brems- und leuchtender ABS-
Warnleuchte ist gefährlich.
Wenn beide Leuchten auÀ euchten, blockieren die Hinterräder bei einer
Notbremsung rascher als unter normalen Bedingungen.


Ladewarnleuchte Falls die Warnleuchte während der Fahrt auÀ euchtet, ist eine Störung in der
Lichtmaschine oder im Ladesystem vorhanden.
Halten Sie das Fahrzeug am Straßenrand an. Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner. VORSICHT
Bei auÀ euchtender Ladewarnleuchte darf die Fahrt nicht fortgesetzt werden, weil
der Motor unerwartet abstellen kann.


7–39
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung


Ölwarnleuchte Diese Warnleuchte leuchtet bei zu niedrigem Öldruck.
VORSICHT
Lassen Sie den Motor bei niedrigem Öldruck nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
Falls während der Fahrt die Leuchte auÀ euchtet oder das Warndisplay erscheint:
1. Halten Sie das Fahrzeug am Straßenrand an einer ebenen Stelle an.
2. Stellen Sie den Motor ab und warten Sie 5 Minuten, so dass das Öl in die Ölwanne
zurückÀ ießen kann.
3. Kontrollieren Sie den Motorölstand 6-31 . Bei niedrigem Stand muss Motoröl
nachgefüllt werden; es darf jedoch nicht zu viel eingefüllt werden.
VORSICHT
Lassen Sie den Motor bei niedrigem Ölstand nicht laufen. Es besteht sonst die
Gefahr, dass der Motor stark beschädigt wird.
4. Lassen Sie den Motor an und kontrollieren Sie die Warnleuchte.

Falls die Leuchte bei normalem Ölstand oder nach dem Nachfüllen von Öl nicht
erlischt, müssen Sie den Motor sofort abstellen und das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, abschleppen
lassen.


(rot)
Warnleuchte für hohe
Kühlmitteltemperatur
Die Leuchte blinkt bei sehr hoher Kühlmitteltemperatur und leuchtet ständig, wenn die
Kühlmitteltemperatur noch weiter ansteigt.
Vorgehen
Blinkende Leuchte
Fahren Sie langsam, um die Motorlast zu verringern, bis Sie an einer sicheren Stelle
anhalten können, um den Motor abkühlen zu lassen.
Kontinuierlich leuchtende Leuchte
Es besteht die Gefahr einer Überhitzung. Halten Sie das Fahrzeug an einer sicheren
Stelle an und stellen Sie den Motor ab.
Siehe “Motorüberhitzung” 7-30 .
VORSICHT
Fahren Sie nicht bei leuchtender Warnleuchte für hohe Kühlmitteltemperatur. Es
besteht die Gefahr, dass der Motor beschädigt wird.


7–40
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
Signal Warnung


Servolenkungsausfall-
Kontrollleuchte Die Leuchte leuchtet oder blinkt, wenn in der elektrischen Servolenkung eine Störung
aufgetreten ist.
Falls die Leuchte leuchtet oder blinkt, müssen Sie das Fahrzeug an einer sicheren
Stelle anhalten, betätigen Sie das Lenkrad nicht. Falls die Leuchte nach einer gewissen
Zeit erlischt, ist kein Problem vorhanden. Wenden Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, falls die Leuchte
auÀ euchtet oder kontinuierlich blinkt.
HINWEIS
Falls die Kontrollleuchte auÀ euchtet oder blinkt, funktioniert die
Lenkkraftunterstützung nicht normal. In diesem Fall kann das Lenkrad immer
noch verwendet werden, allerdings kann ein erhöhter Kraftaufwand notwendig
sein und das Lenkrad kann beim Einschlagen vibrieren.

Bei wiederholtem Drehen des Lenkrads nach links und rechts bei stillstehendem
oder sich langsam bewegenden Fahrzeug wird das Lenksystem in die
Schutzbetriebsart umgeschaltet und das Lenkrad wird schwergängig. Dies
bedeutet allerdings nicht, dass ein Problem vorhanden ist. In diesem Fall müssen
Sie das Fahrzeug an einer sicheren Stelle anhalten und einige Minuten warten, bis
das System wieder normal funktioniert.

Das Fahrzeug von einem autorisierten Mazda-Vertragshändler/
Servicepartner überprüfen lassen
Falls eine der folgenden Warnleuchten oder die Kontrollleuchte auÀ euchtet oder blinkt, kann
eine Störung vorliegen. Wenden Sie sich in diesem Fall an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug überprüfen zu
lassen.

Signal Warnung


Antiblockier-
Warnleuchte (ABS) Falls die ABS-Warnleuchte während des Fahrens auÀ euchtet, ist im Bremssystem eine
Störung vorhanden. In diesem Fall funktioniert die Bremse wie eine normale Bremse ohne
Antiblockiersystem.
Wenden Sie sich so rasch wie möglich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner. HINWEIS
Nach dem Anlassen des Motors mit einer Fremdbatterie ist der Motorleerlauf meist
unregelmäßig und die ABS-Warnleuchte kann auÀ euchten. In diesem Fall liegt der
Grund an einer schwachen Batterie und nicht an einer Störung des ABS-Systems.

(Fahrzeuge mit dynamischer Stabilitätskontrolle)
Die Bremskraftunterstützung funktioniert bei leuchtender ABS-Warnleuchte nicht.

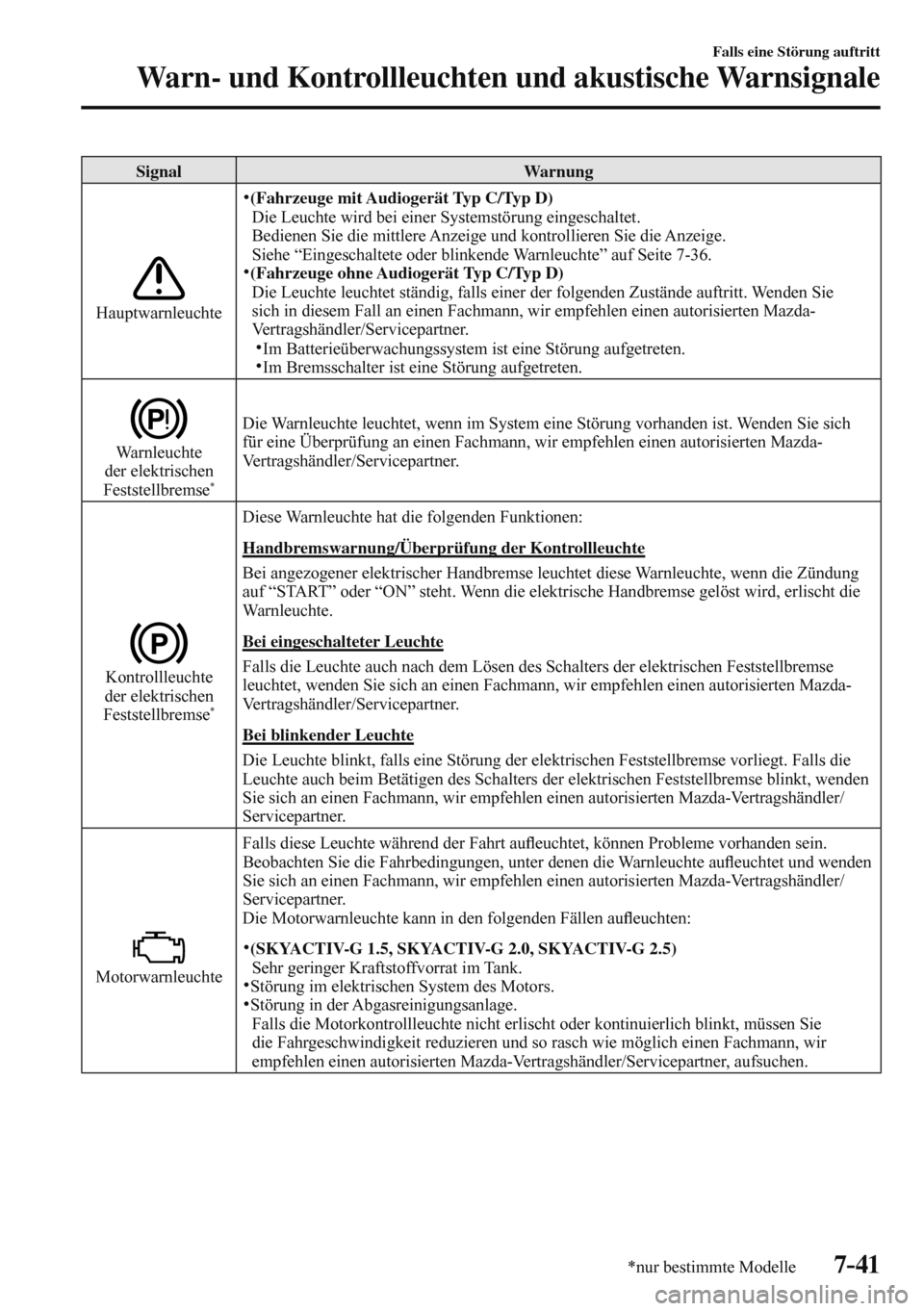

7–41
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


Hauptwarnleuchte
(Fahrzeuge mit Audiogerät Typ C/Typ D)
Die Leuchte wird bei einer Systemstörung eingeschaltet.
Bedienen Sie die mittlere Anzeige und kontrollieren Sie die Anzeige.
Siehe “Eingeschaltete oder blinkende Warnleuchte” auf Seite 7-36 .

(Fahrzeuge ohne Audiogerät Typ C/Typ D)
Die Leuchte leuchtet ständig, falls einer der folgenden Zustände auftritt. Wenden Sie
sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Im Batterieüberwachungssystem ist eine Störung aufgetreten.
Im Bremsschalter ist eine Störung aufgetreten.

Warnleuchte
der elektrischen
Feststellbremse
* Die Warnleuchte leuchtet, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.


Kontrollleuchte
der elektrischen
Feststellbremse
*
Diese Warnleuchte hat die folgenden Funktionen:
Handbremswarnung/Überprüfung der Kontrollleuchte
Bei angezogener elektrischer Handbremse leuchtet diese Warnleuchte, wenn die Zündung
auf “START” oder “ON” steht. Wenn die elektrische Handbremse gelöst wird, erlischt die
Warnleuchte.
Bei eingeschalteter Leuchte
Falls die Leuchte auch nach dem Lösen des Schalters der elektrischen Feststellbremse
leuchtet, wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei blinkender Leuchte
Die Leuchte blinkt, falls eine Störung der elektrischen Feststellbremse vorliegt. Falls die
Leuchte auch beim Betätigen des Schalters der elektrischen Feststellbremse blinkt, wenden
Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.


Motorwarnleuchte Falls diese Leuchte während der Fahrt auÀ euchtet, können Probleme vorhanden sein.
Beobachten Sie die Fahrbedingungen, unter denen die Warnleuchte auÀ euchtet und wenden
Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/
Servicepartner.
Die Motorwarnleuchte kann in den folgenden Fällen auÀ euchten:

(SKYACTIV-G 1.5, SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Sehr geringer Kraftstoffvorrat im Tank.

Störung im elektrischen System des Motors.
Störung in der Abgasreinigungsanlage.
Falls die Motorkontrollleuchte nicht erlischt oder kontinuierlich blinkt, müssen Sie
die Fahrgeschwindigkeit reduzieren und so rasch wie möglich einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner, aufsuchen.


7–42
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


(gelb)
i-stop-Warnleuchte
*
Leuchtet
Falls die i-stop-Warnleuchte (gelb) bei gedrückt gehaltenem i-stop OFF-Schalter nicht
ausgeschaltet wird, unter anderen Bedingungen als bei geöffneter Motorhaube oder
wenn sich der Fahrer nicht im Fahrzeug be¿ ndet (nicht angelegter Fahrersicherheitsgurt
und geöffnete Fahrertür), wenden Sie sich an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Blinkt
Die Leuchte blinkt bei einer Störung des i-stop-Systems. Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.

Automatikgetriebewarnleuchte
Bei einer Getriebestörung leuchtet das Display bzw. die Leuchte.
VORSICHT
Ein blinkendes Automatikgetriebewarndisplay bzw. -leuchte bedeutet, dass eine
elektrische Störung vorhanden ist. Ein fortgesetzter Betrieb unter diesen Umständen
kann zu Getriebeschäden führen. Wenden Sie sich so rasch als möglich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.


(Leuchtet)
TCS/DSC-
Kontrollleuchte Falls die Kontrollleuchte dauernd leuchtet, kann im TCS- oder DSC-System eine Störung
vorhanden sein, so dass ein einwandfreier Betrieb nicht gewährleistet ist. Bringen Sie in
diesem Fall das Fahrzeug zu einem Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.


Airbag/Gurtstraffer-
Warnleuchte Eine Systemstörung wird durch eine dauernd blinkende, eine dauernd leuchtende oder
durch eine überhaupt nicht auÀ euchtende Warnleuchte angezeigt, wenn die Zündung
auf “ON” gestellt wird. Wenden Sie sich in diesem Fall so rasch wie möglich an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner. Bei
einem Unfall besteht sonst keine Gewähr, dass das System richtig funktioniert. WARNUNG
Die Airbag/Gurtstraffersysteme dürfen nur von einem Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, gewartet und repariert
werden:
Es ist gefährlich, Wartungsarbeiten an den Airbag/Gurtstraffersystemen selbst
vorzunehmen. Ein Airbag oder ein Gurtstraffer kann dabei unabsichtlich
ausgelöst werden oder außer Funktion gesetzt werden und dabei können sogar
lebensgefährliche Verletzungen verursacht werden.


7–43
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung

(Blinkt)
Reifendruckwarnleuchte
*
Bei einer Störung des Reifendrucküberwachungssystems blinkt die Reifendruckwarnleuchte
beim Einschalten der Zündung auf “ON” für ungefähr 1 Minute und leuchtet danach
ständig. Lassen Sie in diesem Fall das Fahrzeug so rasch wie möglich von einem
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner,
überprüfen.
WARNUNG
Falls die Reifendruckwarnleuchte leuchtet oder blinkt oder ein akustisches
Warnsignal ertönt, müssen Sie die Geschwindigkeit sofort vermindern und plötzliche
Lenk- oder Bremsmanöver vermeiden:
Es ist gefährlich, mit hohen Geschwindigkeiten zu fahren oder plötzlich Lenk- und
Bremsmanöver auszuführen, falls die Reifendruckwarnleuchte leuchtet oder blinkt
oder ein akustisches Warnsignal ertönt. Wegen Verlust der Fahrzeugkontrolle besteht
eine hohe Unfallgefahr.
Halten Sie an einer sicheren Stelle an und nehmen Sie eine Sichtprüfung der
Reifen vor, um zu bestimmen, ob sie weiterfahren können, um bei nächster
Gelegenheit den Reifendruck einzustellen oder ob Sie sich an einen Fachmann,
wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner oder eine
Reifenreparaturwerkstatt wenden.
Die Reifendruckwarnleuchte (TPMS) nicht ignorieren:
Es ist gefährlich, die Reifendruckwarnleuchte (TPMS) zu ignorieren, auch wenn
Sie den Grund für das AuÀ euchten kennen. Lassen Sie eine Störung sofort beheben,
bevor eine ernsthafte Situation auftritt, in welcher die Gefahr eines Reifenversagens
oder eines Unfalls besteht.


(rot)
(Leuchtet)
KEY-Warnleuchte Bei einer Störung der Verriegelungsfernbedienung leuchtet die Leuchte dauernd.
VORSICHT
Falls die KEY-Warnleuchte leuchtet oder die Motorstartknopf-Kontrollleuchte (gelb)
blinkt, kann der Motor nicht angelassen werden. Falls der Motor nicht angelassen
werden kann, versuchen Sie die Notmaßnahmen zum Anlassen des Motors und lassen
Sie das Fahrzeug so rasch wie möglich von einem Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner, überprüfen.
Siehe “Anlassen des Motors im Notfall” auf Seite 4-13 .

Diebstahlschutz-
Kontrollleuchte Falls der Motor mit dem richtigen Schlüssel nicht angelassen werden kann und die
Diebstahlschutz-Kontrollleuchte leuchtet oder blinkt, versuchen Sie folgendes.
Kontrollieren Sie, ob sich der Schlüssel im Signalübertragungsbereich be¿ ndet. Schalten
Sie die Zündung aus und lassen Sie den Motor erneut an. Falls der Motor nach drei oder
mehr Versuchen nicht angelassen werden kann, müssen Sie sich an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner wenden.


7–44
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


(gelb)
Warnleuchte der
adaptiven LED-
Scheinwerfer
(ALH)
* Die Leuchte bleibt eingeschaltet, falls eine Systemstörung vorliegt. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
Falls die Windschutzscheibe vor der FSC-Kamera beschlagen oder abgedeckt ist, kann
die Leuchte vorübergehend eingeschaltet werden. Falls die Leuchte eingeschaltet bleibt,
kann eine Systemstörung vorliegen.


Toter-Winkel-
Kontrollleuchte
(BSM) OFF
* Eine Störung des Systems wird unter den folgenden Bedingungen angezeigt.
Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Diese Leuchte wird nicht eingeschaltet, wenn die Zündung auf “ON” gestellt ist.
Die Beleuchtung bleibt auch bei Betätigung des Toter-Winkel-Assistenten (BSM)
eingeschaltet.

Während der Fahrt wird die Leuchte eingeschaltet.
HINWEIS
Beim Fahren auf einer verkehrsarmen Straße, wenn der Radarsensor nur wenige
Fahrzeuge erfasst, kann das System auf Pause geschaltet werden (Toter-Winkel-
Kontrollleuchte (BSM) OFF leuchtet im Armaturenbrett). Dies bedeutet jedoch nicht,
dass eine Störung aufgetreten ist.


(gelb)
Mazda Radar
Cruise Control-
Systemwarnleuchte
(MRCC)
* “Störung des vorderen Radarsensors” wird bei einer Systemstörung bei eingeschaltetem
Mazda Radar Cruise Control-System (MRCC) angezeigt. Wenden Sie sich für
eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.


Warnleuchte des
Spurhalteassistenten
(LDWS)
* Die Warnleuchte blinkt, wenn im System eine Störung vorhanden ist. Wenden Sie sich
für eine Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Bei blinkender Warnleuchte funktioniert der Spurhalteassistent (LDWS) nicht.
HINWEIS
Falls die folgenden Fälle auftreten, ist im System eine Störung aufgetreten. Wenden
Sie sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.

Die Leuchte blinkt während der Fahrt.
Diese Leuchte leuchtet nicht, wenn die Zündung auf “ON” gestellt ist.
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit stark unterschiedlichem
Verschleiß. Falls nicht die richtigen Reifen verwendet werden, wird ein normaler
Betrieb des Spurhalteassistenten (LDWS) nicht gewährleistet.

Bei Verwendung eines Notrads kann das System nicht normal funktionieren.

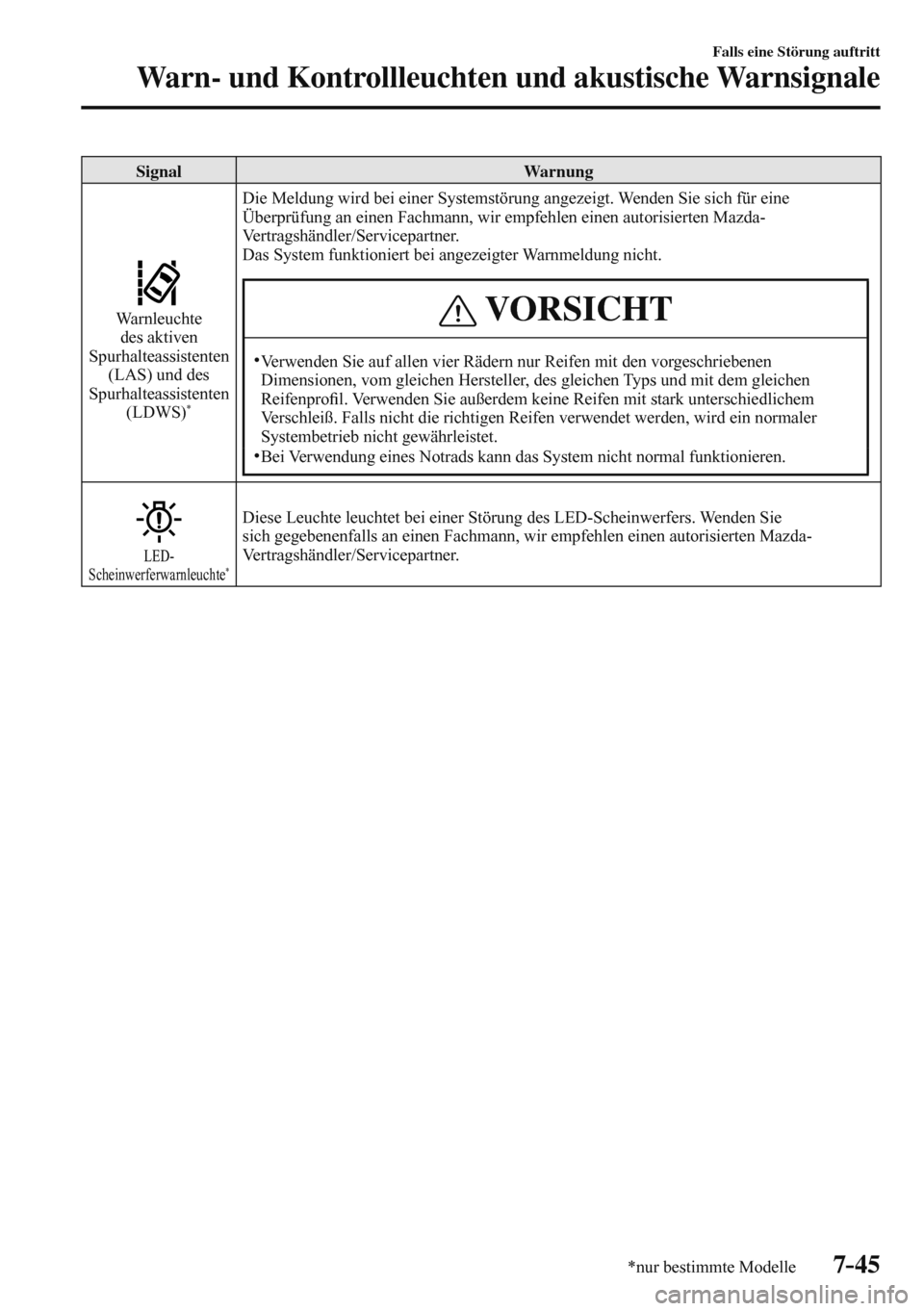

7–45
Falls eine Störung auftritt
Warn- und Kontrollleuchten und akustische Warnsignale
*nur bestimmte Modelle
Signal Warnung


Warnleuchte
des aktiven
Spurhalteassistenten
(LAS) und des
Spurhalteassistenten
(LDWS)
* Die Meldung wird bei einer Systemstörung angezeigt. Wenden Sie sich für eine
Überprüfung an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
Das System funktioniert bei angezeigter Warnmeldung nicht.
VORSICHT
Verwenden Sie auf allen vier Rädern nur Reifen mit den vorgeschriebenen
Dimensionen, vom gleichen Hersteller, des gleichen Typs und mit dem gleichen
Reifenpro¿ l. Verwenden Sie außerdem keine Reifen mit stark unterschiedlichem
Verschleiß. Falls nicht die richtigen Reifen verwendet werden, wird ein normaler
Systembetrieb nicht gewährleistet.

Bei Verwendung eines Notrads kann das System nicht normal funktionieren.

LED-
Scheinwerferwarnleuchte
*
Diese Leuchte leuchtet bei einer Störung des LED-Scheinwerfers. Wenden Sie
sich gegebenenfalls an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
