Wartung und PÀ ege
Wartung durch Fahrzeughalter
WARNUNG
Berühren Sie eine Halogenglühlampe
nie mit bloßen Fingern und tragen
Sie bei der Handhabung immer einen
Augenschutz:
Halogenglühlampen sind gefährlich,
wenn sie brechen. Sie stehen unter
Druck. Sie können explodieren und
dabei können durch Glassplitter
schwere Verletzungen verursacht
werden.
Der Glaskolben darf nicht mit bloßen
Fingern angefasst werden, weil sich
die Glühlampe beim Einschalten
durch das auf der GlasoberÀ äche
zurückbleibende Fett überhitzen und
zur Explosion gebracht werden kann.
Bewahren Sie Halogenglühlampen
immer außerhalb der Reichweite von
Kindern auf:
Es ist gefährlich, mit
Halogenglühlampen zu spielen. Wenn
sie fallen gelassen werden oder aus
einem anderen Grund brechen, können
schwere Verletzungen verursacht
werden.
VORSICHT
Beim Entfernen des Leuchtenglases oder
der Leuchte darf der Schraubendreher
die innere Klemme nicht berühren.
Beim Berühren der Klemme mit einem
Schraubendreher kann ein Kurzschluss
verursacht werden.
HINWEIS
  Wenden Sie sich zum Auswechseln
der Glühlampe an einen Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/
Servicepartner.
  Falls die Halogenglühlampe berührt
wurde, muss sie vor dem Einbau mit
Alkohol sauber abgewischt werden.
  Verwenden Sie den Schutz und die
Verpackung der neuen Glühlampe
zum Entsorgen der alten Glühlampe
und bewahren Sie sie außerhalb der
Reichweite von Kindern auf.
Auswechseln der Glühlampen der
Außenbeleuchtung
Scheinwerfer (mit LED-Scheinwerfern),
Tagesfahrleuchten/Begrenzungsleuchten
(mit LED-Scheinwerfern)
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.

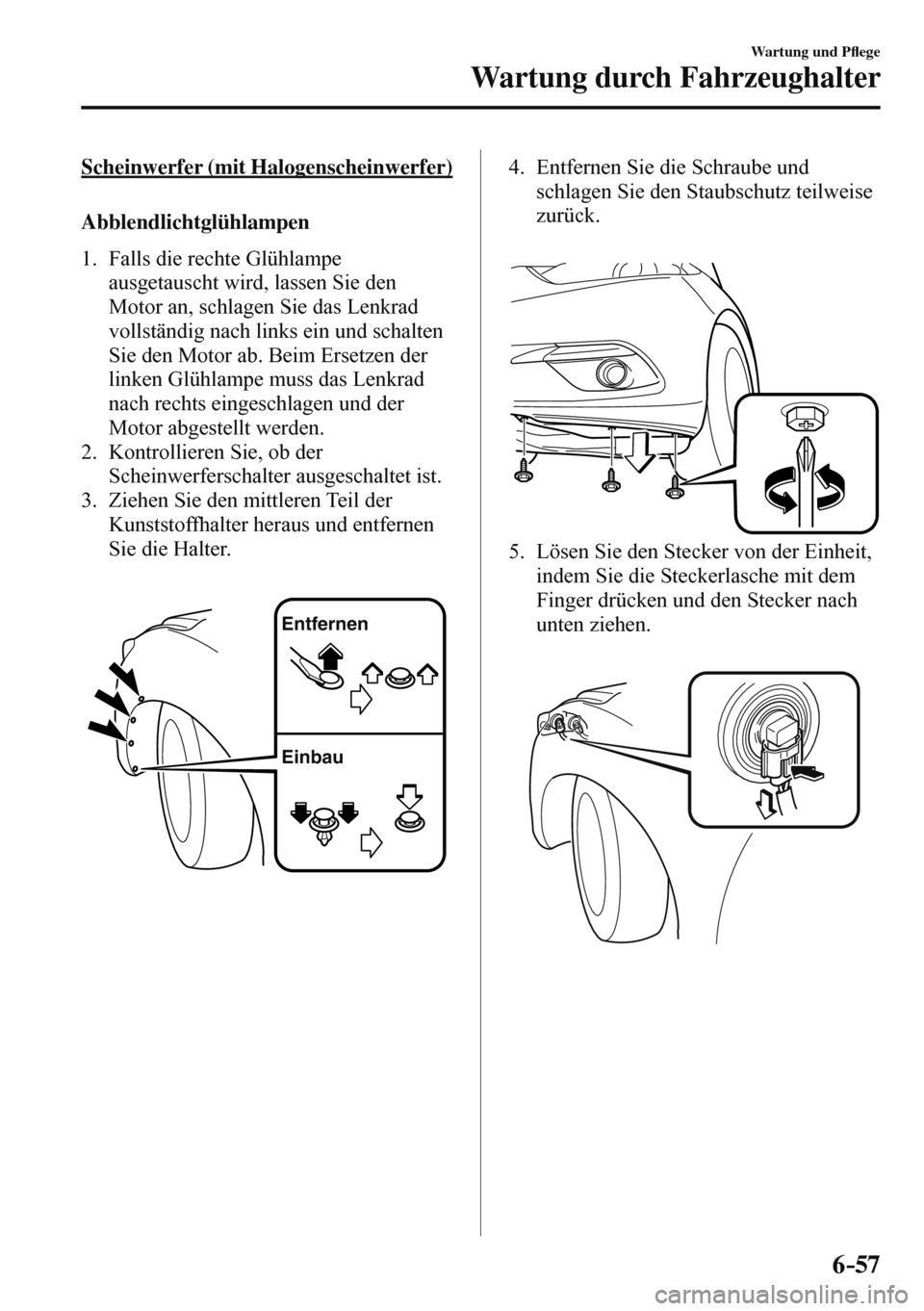

6–57
Wartung und PÀ ege
Wartung durch Fahrzeughalter
Scheinwerfer (mit Halogenscheinwerfer)
Abblendlichtglühlampen
1. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen und der
Motor abgestellt werden.
2. Kontrollieren Sie, ob der
Scheinwerferschalter ausgeschaltet ist.
3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.


Entfernen
Einbau
4. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.



5. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.





6–58
Wartung und PÀ ege
Wartung durch Fahrzeughalter
6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen
Sie die Glühlampe sorgfältig aus der
Fassung im ReÀ ektor gerade nach
hinten ab.



7. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Fernlichtglühlampen (mit
Tagesfahrleuchten)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.
3. Drehen Sie die Abdeckung zum
Entfernen nach links.


4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Fernlichtglühlampen (ohne
Tagesfahrleuchten)
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie die Motorhaube.
3. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit dem
Finger drücken und den Stecker nach
unten ziehen.





6–59
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
4. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen. Ziehen
Sie die Glühlampe sorgfältig aus der
Fassung im ReÀ ektor gerade nach
hinten ab.



5. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Vordere Blinkleuchten,
Begrenzungsleuchten/Vordere
Begrenzungsleuchten (mit
Halogenscheinwerfern)
* , Vordere
Begrenzungsleuchten (mit LED-
Scheinwerfern)
*
1. Falls die rechte Glühlampe
ausgetauscht wird, lassen Sie den
Motor an, schlagen Sie das Lenkrad
vollständig nach links ein und schalten
Sie den Motor ab. Beim Ersetzen der
linken Glühlampe muss das Lenkrad
nach rechts eingeschlagen und der
Motor abgestellt werden.
2. Kontrollieren Sie, ob der
Scheinwerferschalter ausgeschaltet ist.
3. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.


Entfernen
Einbau



6–60
Wartung und PÀ ege
Wartung durch Fahrzeughalter
4. Entfernen Sie die Schraube und
schlagen Sie den Staubschutz teilweise
zurück.



5. (Vordere Blinkleuchten)
Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit
dem Finger drücken und den Stecker
herausziehen.



6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links. 7. Lösen Sie die Glühlampe aus der
Fassung.
Vordere Blinkleuchten



Begrenzungsleuchten/Vordere
Begrenzungsleuchten (mit
Halogenscheinwerfern), Vordere
Begrenzungsleuchten (mit LED-
Scheinwerfern)



8. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.



6–61
Wartung und PÀ ege
Wartung durch Fahrzeughalter
*nur bestimmte Modelle
Nebelscheinwerfer * , Seitliche
Blinkleuchten, Bremsleuchten
(LED), Schlussleuchten/
Hintere Begrenzungsleuchten
(LED)
* , Schlussleuchten
(Kofferraumdeckelseite/
Heckklappenseite)
* , Zusatzbremsleuchte
Die LED-Leuchte kann nicht allein ersetzt
werden, weil sie in einer Einheit eingebaut
ist.
Die LED-Leuchte muss mit der
ganzen Einheit ersetzt werden. Es wird
empfohlen, den Austausch von einem
autorisierten Mazda-Vertragshändler/
Servicepartner ausführen zu lassen.
Hintere Blinkleuchten, Brems-/
Schlussleuchten/Hintere
Begrenzungsleuchten (Glühlampen)
*
Stufenheck
1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
3. Entfernen Sie die hintere
Kofferraumverkleidung.


Einbau Entfernen
4. Ziehen Sie den mittleren Teil der
Kunststoffhalter heraus und entfernen
Sie die Halter.
5. Schlagen Sie die seitliche
Kofferraumverkleidung zurück.


Entfernen
Einbau



6–62
Wartung und PÀ ege
Wartung durch Fahrzeughalter
6. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
Hintere Blinkleuchten



Bremsleuchten/Schlussleuchten/
Hintere Begrenzungsleuchten
(Glühlampen)


7. Lösen Sie den Stecker von der Einheit,
indem Sie die Steckerlasche mit
dem Finger drücken und den Stecker
herausziehen.
Hintere Blinkleuchten



Bremsleuchten/Schlussleuchten/
Hintere Begrenzungsleuchten
(Glühlampen)





6–63
Wartung und PÀ ege
Wartung durch Fahrzeughalter
8. Ziehen Sie die Glühlampe ab.
Hintere Blinkleuchten, Brems-/
Schlussleuchten/Hintere
Begrenzungsleuchten (Glühlampen)



9. Bauen Sie die neue Glühlampe in der
umgekehrten Reihenfolge wieder ein.

Schrägheck
(Linke Seite)

1. Kontrollieren Sie, ob die Zündung und
der Scheinwerferschalter ausgeschaltet
sind.
2. Öffnen Sie den Deckel.


3. Drehen Sie die Fassung mit der
Glühlampe zum Abnehmen nach links.
Hintere Blinkleuchten



Brems-/Schlussleuchten
(Glühlampen)
