2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

4–24
Beim Fahren
Anlassen und Abstellen des Motors
Rollschutzfunktion (Automatikgetriebe)
Fahrzeuge, die mit der i-stop-Funktion ausgerüstet sind, verfügen auch über eine
Rollschutzfunktion. Mit dieser Funktion wird ein Rollen des Fahrzeugs verhindert, wie
zum Beispiel beim Loslassen des Bremspedals an einer Steigung unter den folgenden
Bedingungen:



 Beim Anhalten mit leerlaufendem Motor (verhindert ein Zurückrollen des Fahrzeugs)



 Beim Anfahren (verhindert plötzliche Fahrzeugbewegungen wegen Kriechen)
 Die Bremskraft wird automatisch angewendet, wenn das Bremspedal losgelassen und der
Motor angelassen wird.



Den Fuß vom Bremspedal
wegnehmenBremskraft aufrechterhalten
Motor erneut gestartet Beschleunigung



4–25
Beim Fahren
Anlassen und Abstellen des Motors
WARNUNG
Die Rollschutzfunktion ist eine zusätzliche Funktion, die während maximal vier
Sekunden wirkt, wie beim Loslassen des Bremspedals zum Anfahren, wenn das
Fahrzeug mit aktivierter i-stop-Funktion zum Stehen gebracht wurde:

 Ein zu starkes Vertrauen in das System kann zu Unfällen führen, wenn sich das
Fahrzeug plötzlich bewegt. Vor dem Losfahren muss die Umgebung überprüft und
der Wählhebel, das Brems- und das Gaspedal müssen entsprechend bedient werden.
  Das Fahrzeug kann unerwartet je nach Zuladung und Anhänger rollen. Beachten
Sie, dass sich das Fahrzeug nach dem Ausschalten der Rollschutzfunktion unter den
folgenden Bedingungen plötzlich bewegen kann:
 (Der Wählhebel be¿ ndet sich in der Position “N”.)  Falls sich der Wählhebel in der Position N be¿ ndet und das Bremspedal bei
eingeschalteter i-stop-Funktion losgelassen wird, vermindert sich die Bremskraft
allmählich. Lassen Sie nach dem Anlassen des Motors das Bremspedal los und
stellen Sie den Wählhebel in eine andere Position als N, um anzufahren.
HINWEIS
  Beim Anhalten an einer starken Steigung funktioniert die Rollschutzfunktion nicht,
weil das Start-Stopp-System nicht aktiviert wird.
  Wegen der ansprechenden Rollschutzfunktion kann sich das Ansprechverhalten
des Bremspedals ändern, Geräusche von den Bremsen können auftreten oder das
Bremspedal kann vibrieren. Dies bedeutet jedoch nicht, dass eine Störung aufgetreten
ist.

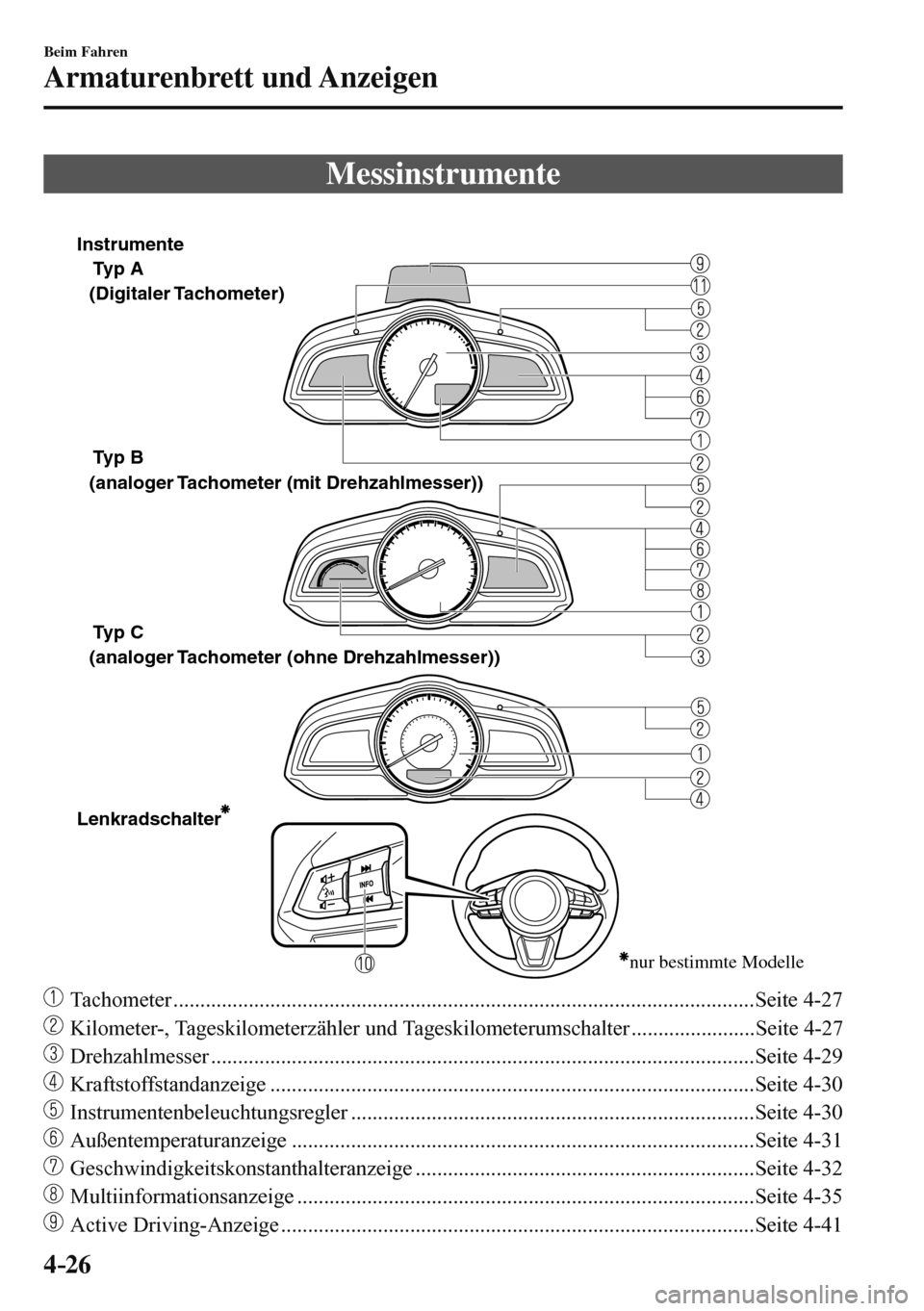

4–26
Beim Fahren
Armaturenbrett und Anzeigen
M e s s i n s t r u m e n t e


Typ A
Typ B
Typ C
Lenkradschalter (Digitaler Tachometer)
(analoger Tachometer (mit Drehzahlmesser))
(analoger Tachometer (ohne Drehzahlmesser))
nur bestimmte Modelle
Instrumente


Tachometer ............................................................................................................Seite 4-27

Kilometer-, Tageskilometerzähler und Tageskilometerumschalter .......................Seite 4-27

Drehzahlmesser .....................................................................................................Seite 4-29

Kraftstoffstandanzeige ..........................................................................................Seite 4-30

Instrumentenbeleuchtungsregler ...........................................................................Seite 4-30

Außentemperaturanzeige ......................................................................................Seite 4-31

Geschwindigkeitskonstanthalteranzeige ...............................................................Seite 4-32

Multiinformationsanzeige .....................................................................................Seite 4-35

Active Driving-Anzeige ........................................................................................Seite 4-41

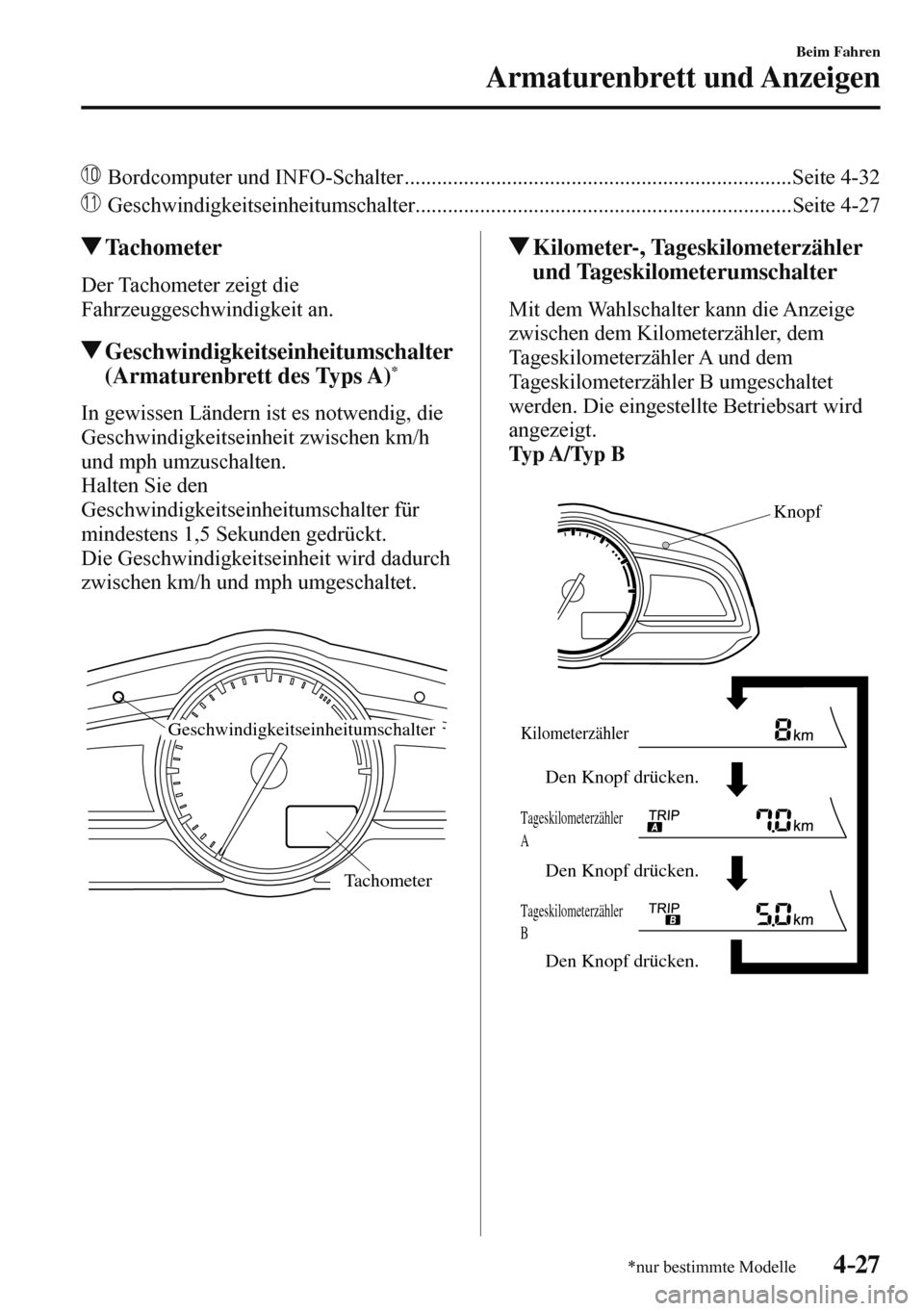

4–27
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Bordcomputer und INFO-Schalter ........................................................................Seite 4-32

Geschwindigkeitseinheitumschalter......................................................................Seite 4-27
Tachometer
Der Tachometer zeigt die
Fahrzeuggeschwindigkeit an.
Geschwindigkeitseinheitumschalter
(Armaturenbrett des Typs A) *
In gewissen Ländern ist es notwendig, die
Geschwindigkeitseinheit zwischen km/h
und mph umzuschalten.
Halten Sie den
Geschwindigkeitseinheitumschalter für
mindestens 1,5 Sekunden gedrückt.
Die Geschwindigkeitseinheit wird dadurch
zwischen km/h und mph umgeschaltet.


Tachometer
Geschwindigkeitseinheitumschalter

Kilometer-, Tageskilometerzähler
und Tageskilometerumschalter
Mit dem Wahlschalter kann die Anzeige
zwischen dem Kilometerzähler, dem
Tageskilometerzähler A und dem
Tageskilometerzähler B umgeschaltet
werden. Die eingestellte Betriebsart wird
angezeigt.
Typ A/Typ B


Den Knopf drücken. Den Knopf drücken.
Den Knopf drücken.
Kilometerzähler
Tageskilometerzähler
A
Tageskilometerzähler
B
Knopf

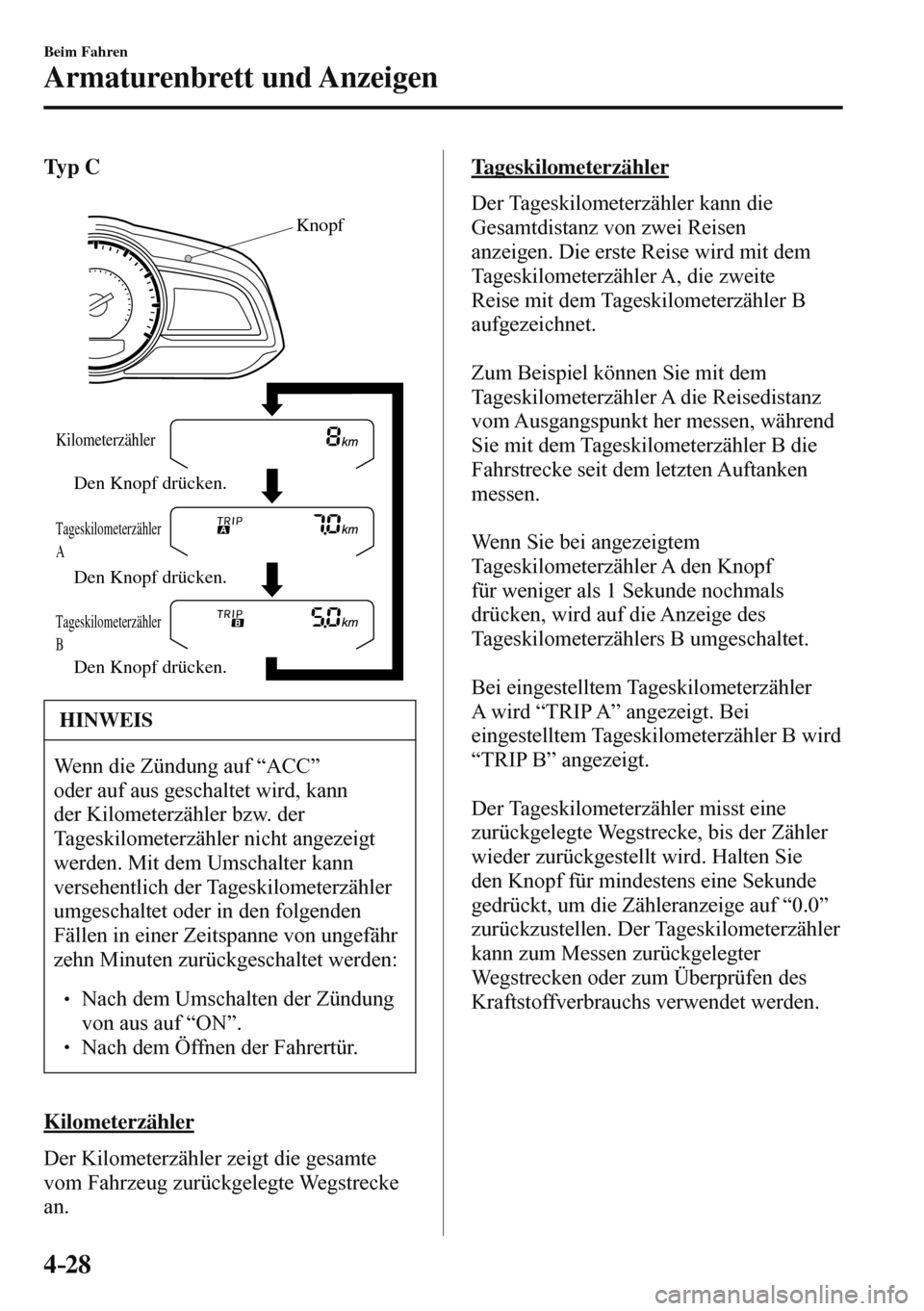

4–28
Beim Fahren
Armaturenbrett und Anzeigen
Ty p C


Knopf
Den Knopf drücken. Den Knopf drücken.
Den Knopf drücken.
Kilometerzähler
Tageskilometerzähler
A
Tageskilometerzähler
B

HINWEIS
Wenn die Zündung auf “ACC”
oder auf aus geschaltet wird, kann
der Kilometerzähler bzw. der
Tageskilometerzähler nicht angezeigt
werden. Mit dem Umschalter kann
versehentlich der Tageskilometerzähler
umgeschaltet oder in den folgenden
Fällen in einer Zeitspanne von ungefähr
zehn Minuten zurückgeschaltet werden:

 Nach dem Umschalten der Zündung
von aus auf “ON”.
  Nach dem Öffnen der Fahrertür.
Kilometerzähler
Der Kilometerzähler zeigt die gesamte
vom Fahrzeug zurückgelegte Wegstrecke
an.
Tageskilometerzähler
Der Tageskilometerzähler kann die
Gesamtdistanz von zwei Reisen
anzeigen. Die erste Reise wird mit dem
Tageskilometerzähler A, die zweite
Reise mit dem Tageskilometerzähler B
aufgezeichnet.

Zum Beispiel können Sie mit dem
Tageskilometerzähler A die Reisedistanz
vom Ausgangspunkt her messen, während
Sie mit dem Tageskilometerzähler B die
Fahrstrecke seit dem letzten Auftanken
messen.

Wenn Sie bei angezeigtem
Tageskilometerzähler A den Knopf
für weniger als 1 Sekunde nochmals
drücken, wird auf die Anzeige des
Tageskilometerzählers B umgeschaltet.

Bei eingestelltem Tageskilometerzähler
A wird “TRIP A” angezeigt. Bei
eingestelltem Tageskilometerzähler B wird
“TRIP B” angezeigt.

Der Tageskilometerzähler misst eine
zurückgelegte Wegstrecke, bis der Zähler
wieder zurückgestellt wird. Halten Sie
den Knopf für mindestens eine Sekunde
gedrückt, um die Zähleranzeige auf “0.0”
zurückzustellen. Der Tageskilometerzähler
kann zum Messen zurückgelegter
Wegstrecken oder zum Überprüfen des
Kraftstoffverbrauchs verwendet werden.


4–29
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
HINWEIS
  (Fahrzeuge mit Audiogerät Typ C/
Typ D)
 Falls die
Kraftstoffverbrauchsdaten mit der
Kraftstoffverbrauchsüberwachung
oder der Tageskilometerzähler
A mit dem Tageskilometerzähler
bei eingeschalteter
Synchronisation zwischen
Kraftstoffverbrauchsüberwachung
und Tageskilometerzähler
zurückgestellt wurden, werden die
Kraftstoffverbrauchsdaten und der
Tageskilometerzähler zusammen
zurückgestellt.
 Siehe “Überwachung des
Kraftstoffverbrauchs” auf Seite
4-110 .
  Nur der Tageskilometerzähler kann
Distanzen mit einer Genauigkeit von
hundert Metern anzeigen.
  Der Tageskilometerzähler wird
gelöscht, wenn:



 die Stromversorgung unterbrochen
wird (durchgebrannte Sicherung
oder abgeklemmte Batterie),



 oder das Fahrzeug über eine
Strecke von mehr als 9999,9
Kilometer gefahren wird.
Drehzahlmesser *
Der Drehzahlmesser zeigt die
Motordrehzahl in tausend Umdrehungen
pro Minute an.
VORSICHT
Betreiben Sie den Motor nicht im
ROTEN DREHZAHLBEREICH.
Dies kann zu schwerwiegenden
Motorschäden führen.
Ty p A

*1Der Bereich hängt von der Art des
Messinstruments ab.*
1gestreifter Bereich
*1roter
Bereich

Ty p B

*1 Der Bereich hängt von der Art des
Messinstruments ab. *1
gestreifter Bereich
*1
roter
Bereich

HINWEIS
Wenn die Nadel des Drehzahlmessers
in den GESTREIFTEN BEREICH
ausschlägt, muss der Fahrer
hochschalten, bevor die Nadel in den
ROTEN BEREICH ausschlägt.

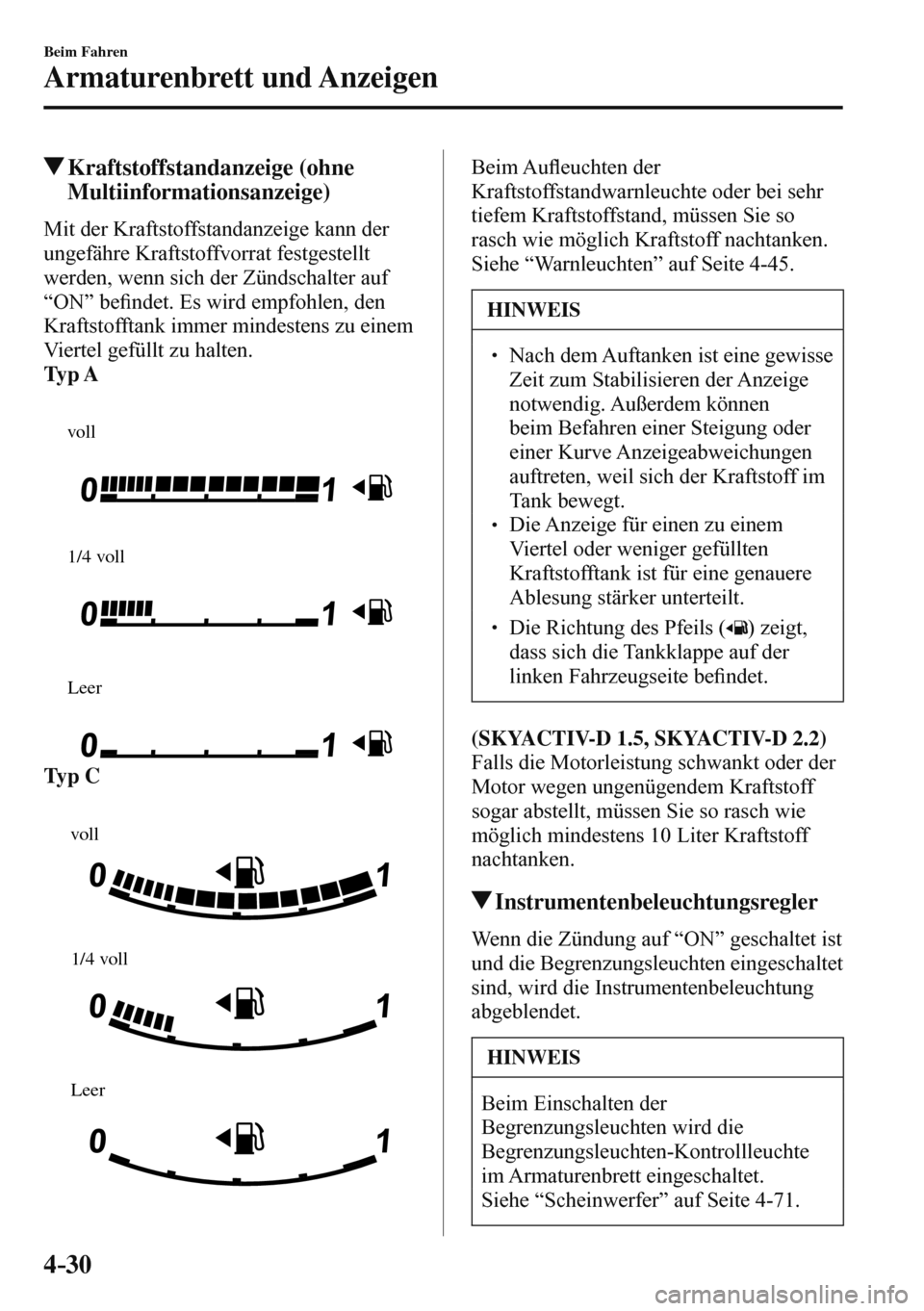

4–30
Beim Fahren
Armaturenbrett und Anzeigen
Kraftstoffstandanzeige (ohne
Multiinformationsanzeige)
Mit der Kraftstoffstandanzeige kann der
ungefähre Kraftstoffvorrat festgestellt
werden, wenn sich der Zündschalter auf
“ON” be¿ ndet. Es wird empfohlen, den
Kraftstofftank immer mindestens zu einem
Viertel gefüllt zu halten.
Ty p A


voll
1/4 voll
Leer

Ty p C


voll
1/4 voll
Leer
Beim AuÀ euchten der
Kraftstoffstandwarnleuchte oder bei sehr
tiefem Kraftstoffstand, müssen Sie so
rasch wie möglich Kraftstoff nachtanken.
Siehe “Warnleuchten” auf Seite 4-45 .
HINWEIS
  Nach dem Auftanken ist eine gewisse
Zeit zum Stabilisieren der Anzeige
notwendig. Außerdem können
beim Befahren einer Steigung oder
einer Kurve Anzeigeabweichungen
auftreten, weil sich der Kraftstoff im
Tank bewegt.
  Die Anzeige für einen zu einem
Viertel oder weniger gefüllten
Kraftstofftank ist für eine genauere
Ablesung stärker unterteilt.
  Die Richtung des Pfeils ( ) zeigt,
dass sich die Tankklappe auf der
linken Fahrzeugseite be¿ ndet.
(SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Falls die Motorleistung schwankt oder der
Motor wegen ungenügendem Kraftstoff
sogar abstellt, müssen Sie so rasch wie
möglich mindestens 10 Liter Kraftstoff
nachtanken.
Instrumentenbeleuchtungsregler
Wenn die Zündung auf “ON” geschaltet ist
und die Begrenzungsleuchten eingeschaltet
sind, wird die Instrumentenbeleuchtung
abgeblendet.
HINWEIS
Beim Einschalten der
Begrenzungsleuchten wird die
Begrenzungsleuchten-Kontrollleuchte
im Armaturenbrett eingeschaltet.
Siehe “Scheinwerfer” auf Seite 4-71 .

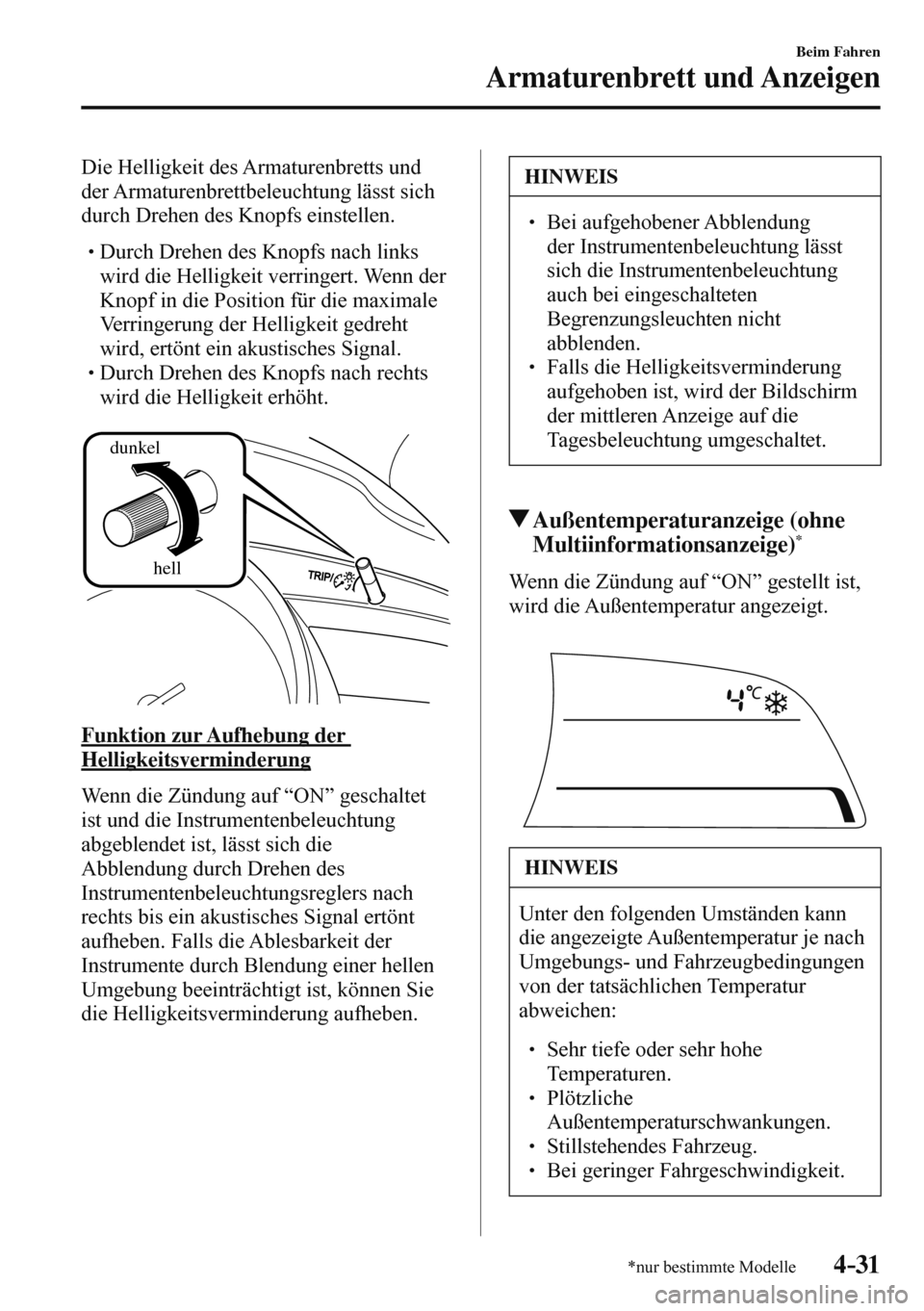

4–31
Beim Fahren
Armaturenbrett und Anzeigen
*nur bestimmte Modelle
Die Helligkeit des Armaturenbretts und
der Armaturenbrettbeleuchtung lässt sich
durch Drehen des Knopfs einstellen.



 Durch Drehen des Knopfs nach links
wird die Helligkeit verringert. Wenn der
Knopf in die Position für die maximale
Verringerung der Helligkeit gedreht
wird, ertönt ein akustisches Signal.



 Durch Drehen des Knopfs nach rechts
wird die Helligkeit erhöht.


dunkel
hell

Funktion zur Aufhebung der
Helligkeitsverminderung
Wenn die Zündung auf “ON” geschaltet
ist und die Instrumentenbeleuchtung
abgeblendet ist, lässt sich die
Abblendung durch Drehen des
Instrumentenbeleuchtungsreglers nach
rechts bis ein akustisches Signal ertönt
aufheben. Falls die Ablesbarkeit der
Instrumente durch Blendung einer hellen
Umgebung beeinträchtigt ist, können Sie
die Helligkeitsverminderung aufheben.
HINWEIS
  Bei aufgehobener Abblendung
der Instrumentenbeleuchtung lässt
sich die Instrumentenbeleuchtung
auch bei eingeschalteten
Begrenzungsleuchten nicht
abblenden.
  Falls die Helligkeitsverminderung
aufgehoben ist, wird der Bildschirm
der mittleren Anzeige auf die
Tagesbeleuchtung umgeschaltet.
Außentemperaturanzeige (ohne
Multiinformationsanzeige)*
Wenn die Zündung auf “ON” gestellt ist,
wird die Außentemperatur angezeigt.



HINWEIS
Unter den folgenden Umständen kann
die angezeigte Außentemperatur je nach
Umgebungs- und Fahrzeugbedingungen
von der tatsächlichen Temperatur
abweichen:



 Sehr tiefe oder sehr hohe
Temperaturen.



 Plötzliche
Außentemperaturschwankungen.



 Stillstehendes Fahrzeug.



 Bei geringer Fahrgeschwindigkeit.
