2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

5–34
Fahrzeuginnenraum
Audioanlage

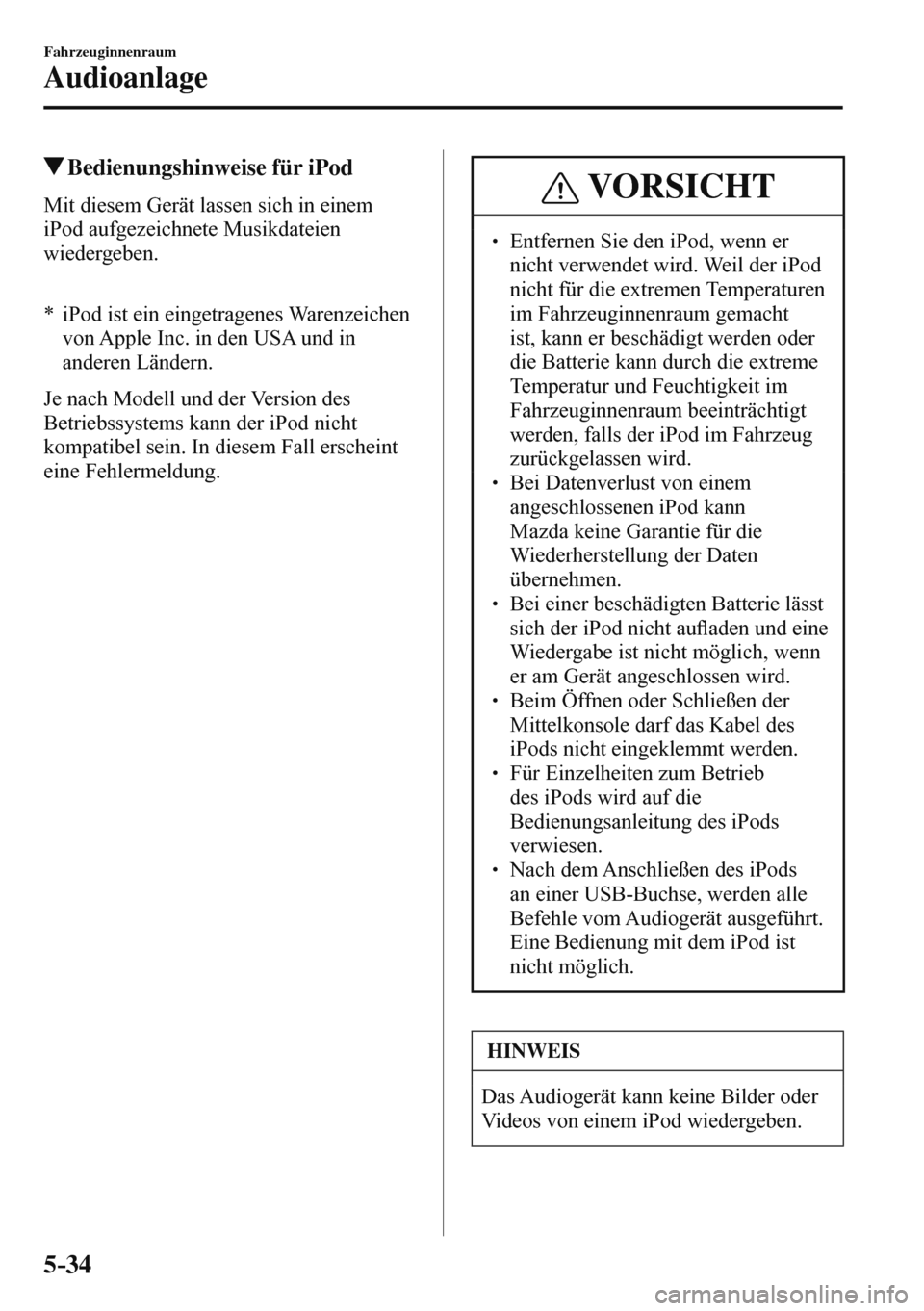

Bedienungshinweise für iPod
Mit diesem Gerät lassen sich in einem
iPod aufgezeichnete Musikdateien
wiedergeben.


* iPod ist ein eingetragenes Warenzeichen
von Apple Inc. in den USA und in
anderen Ländern.

Je nach Modell und der Version des
Betriebssystems kann der iPod nicht
kompatibel sein. In diesem Fall erscheint
eine Fehlermeldung.
VORSICHT
  Entfernen Sie den iPod, wenn er
nicht verwendet wird. Weil der iPod
nicht für die extremen Temperaturen
im Fahrzeuginnenraum gemacht
ist, kann er beschädigt werden oder
die Batterie kann durch die extreme
Temperatur und Feuchtigkeit im
Fahrzeuginnenraum beeinträchtigt
werden, falls der iPod im Fahrzeug
zurückgelassen wird.
  Bei Datenverlust von einem
angeschlossenen iPod kann
Mazda keine Garantie für die
Wiederherstellung der Daten
übernehmen.
  Bei einer beschädigten Batterie lässt
sich der iPod nicht auÀ aden und eine
Wiedergabe ist nicht möglich, wenn
er am Gerät angeschlossen wird.
  Beim Öffnen oder Schließen der
Mittelkonsole darf das Kabel des
iPods nicht eingeklemmt werden.
  Für Einzelheiten zum Betrieb
des iPods wird auf die
Bedienungsanleitung des iPods
verwiesen.
  Nach dem Anschließen des iPods
an einer USB-Buchse, werden alle
Befehle vom Audiogerät ausgeführt.
Eine Bedienung mit dem iPod ist
nicht möglich.
HINWEIS
Das Audiogerät kann keine Bilder oder
Videos von einem iPod wiedergeben.


5–35
Fahrzeuginnenraum
Audioanlage

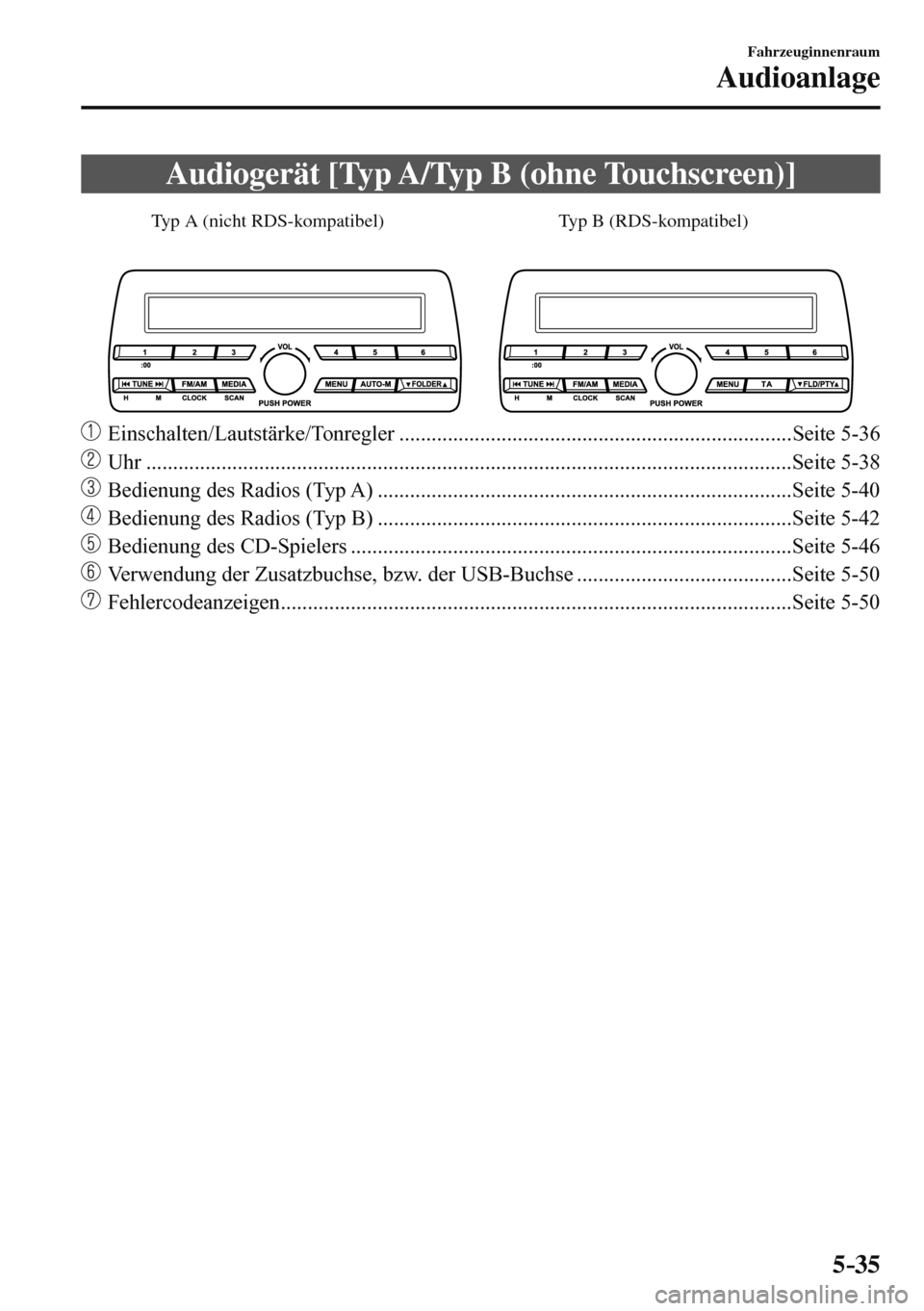

Audiogerät [Typ A/Typ B (ohne Touchscreen)]

Typ B (RDS-kompatibel) Typ A (nicht RDS-kompatibel)


Einschalten/Lautstärke/Tonregler .........................................................................Seite 5-36

Uhr ........................................................................................................................Seite 5-38

Bedienung des Radios (Typ A) .............................................................................Seite 5-40

Bedienung des Radios (Typ B) .............................................................................Seite 5-42

Bedienung des CD-Spielers ..................................................................................Seite 5-46

Verwendung der Zusatzbuchse, bzw. der USB-Buchse ........................................Seite 5-50

Fehlercodeanzeigen ...............................................................................................Seite 5-50


5–36
Fahrzeuginnenraum
Audioanlage

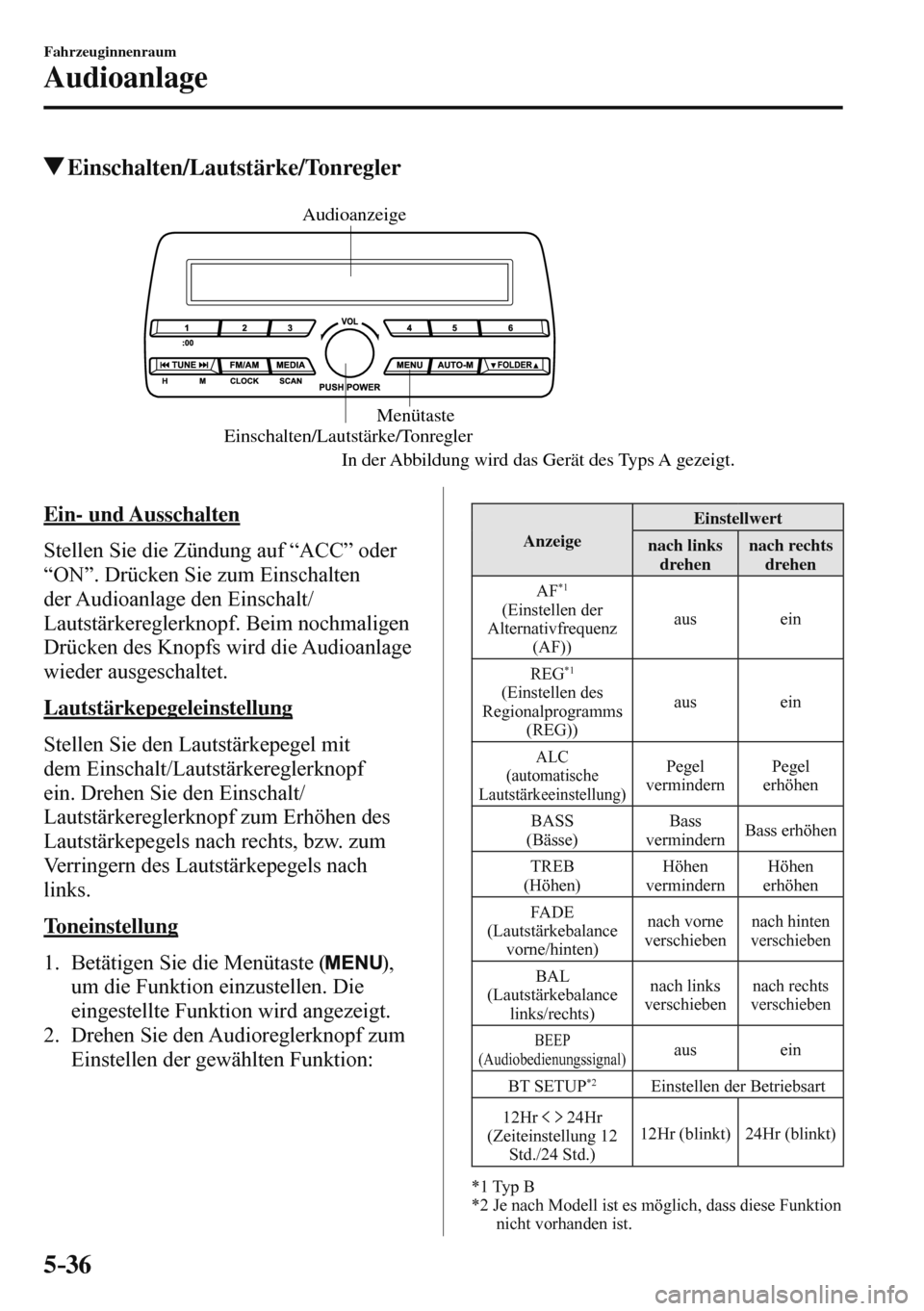

Einschalten/Lautstärke/Tonregler

Einschalten/Lautstärke/Tonregler
In der Abbildung wird das Gerät des Typs A gezeigt.Menütaste Audioanzeige

Ein- und Ausschalten
Stellen Sie die Zündung auf “ACC” oder
“ON”. Drücken Sie zum Einschalten
der Audioanlage den Einschalt/
Lautstärkereglerknopf. Beim nochmaligen
Drücken des Knopfs wird die Audioanlage
wieder ausgeschaltet.
Lautstärkepegeleinstellung
Stellen Sie den Lautstärkepegel mit
dem Einschalt/Lautstärkereglerknopf
ein. Drehen Sie den Einschalt/
Lautstärkereglerknopf zum Erhöhen des
Lautstärkepegels nach rechts, bzw. zum
Verringern des Lautstärkepegels nach
links.
Toneinstellung
1. Betätigen Sie die Menütaste (
),
um die Funktion einzustellen. Die
eingestellte Funktion wird angezeigt.
2. Drehen Sie den Audioreglerknopf zum
Einstellen der gewählten Funktion:

Anzeige Einstellwert
nach links
drehen nach rechts
drehen
A F
*1
(Einstellen der
Alternativfrequenz
(AF)) aus ein
R E G
*1
(Einstellen des
Regionalprogramms
(REG)) aus ein
A L C
(automatische
Lautstärkeeinstellung) Pegel
vermindern Pegel
erhöhen
BASS
(Bässe) Bass
vermindern Bass erhöhen
T R E B
(Höhen) Höhen
vermindern Höhen
erhöhen
FADE
(Lautstärkebalance
vorne/hinten) nach vorne
verschieben
nach hinten
verschieben
B A L
(Lautstärkebalance
links/rechts) nach links
verschieben nach rechts
verschieben
B E E P
(Audiobedienungssignal) aus ein
BT SETUP
*2 Einstellen der Betriebsart
12Hr
24Hr
(Zeiteinstellung 12
Std./24 Std.) 12Hr (blinkt) 24Hr (blinkt)
*1 Typ B
*2 Je nach Modell ist es möglich, dass diese Funktion
nicht vorhanden ist.


5–37
Fahrzeuginnenraum
Audioanlage
*nur bestimmte Modelle
HINWEIS
Falls während mehreren Sekunden keine
Bedienung erfolgt, wird die Anzeige
wieder zurückgeschaltet. Um die Bässe,
die Höhen, die Überblendung und die
Balance einzustellen, müssen Sie die
Menütaste (
) für ungefähr 2
Sekunden gedrückt halten. Es ertönt ein
akustisches Signal und die Anzeige
“ CLEAR ” erscheint.
AF (Einstellen der Alternativfrequenz
(AF)) (Typ B)
Die AF-Funktion des Radiodatensystems
(RDS) lässt sich ein- oder ausschalten.
Siehe “Bedienung des Radios (Typ B)” auf
Seite 5-42 .
REG (Einstellen des
Regionalprogramms (REG)) (Typ B)
Die REG-Funktion des Radiodatensystems
(RDS) lässt sich ein- oder ausschalten.
Siehe “Bedienung des Radios (Typ B)” auf
Seite 5-42 .
ALC (automatische Lautstärkeeinstellung)
Mit der automatischen Pegelregelung
(ALC) wird der Lautstärkepegel
automatisch entsprechend der
Fahrgeschwindigkeit geregelt. Bei
höherer Fahrgeschwindigkeit nimmt der
Lautstärkepegel zu. ALC hat die Modi
ALC OFF und ALC LEVEL 1 bis 7.
Bei ALC LEVEL 7 ist der maximale
Lautstärkepegel eingestellt. Wählen
Sie den Modus entsprechend den
Fahrbedingungen. BEEP (Audiobedienungssignal)
Die Betriebsgeräuscheinstellung beim
gedrückt halten einer Taste lässt sich
ändern. Die anfängliche Einstellung
ist “ON”. Zum Ausschalten des
Betriebsgeräusches auf “OFF” stellen.
BT SETUP-Betriebsart
*
Musik und andere Tonquellen, wie auf
tragbare Audiogeräte und Mobiltelefone
aufgezeichnete Daten, die mit einer
Bluetooth
® -Übertragungsfunktion
ausgerüstet sind, lassen sich kabellos über
die Fahrzeuglautsprecher wiedergeben.
Diese Geräte lassen sich mit der BT
SETUP-Betriebsart auf die Bluetooth
® -
Übertragung programmieren und anpassen
(Seite 5-105 ).
1 2 H r
24Hr
(Zeiteinstellung 12 Std./24 Std.)
Die Anzeige lässt sich mit dem
Audioreglerknopf zwischen der 12- und
24-Stunden-Anzeige umschalten (Seite
5-38 ).


5–38
Fahrzeuginnenraum
Audioanlage

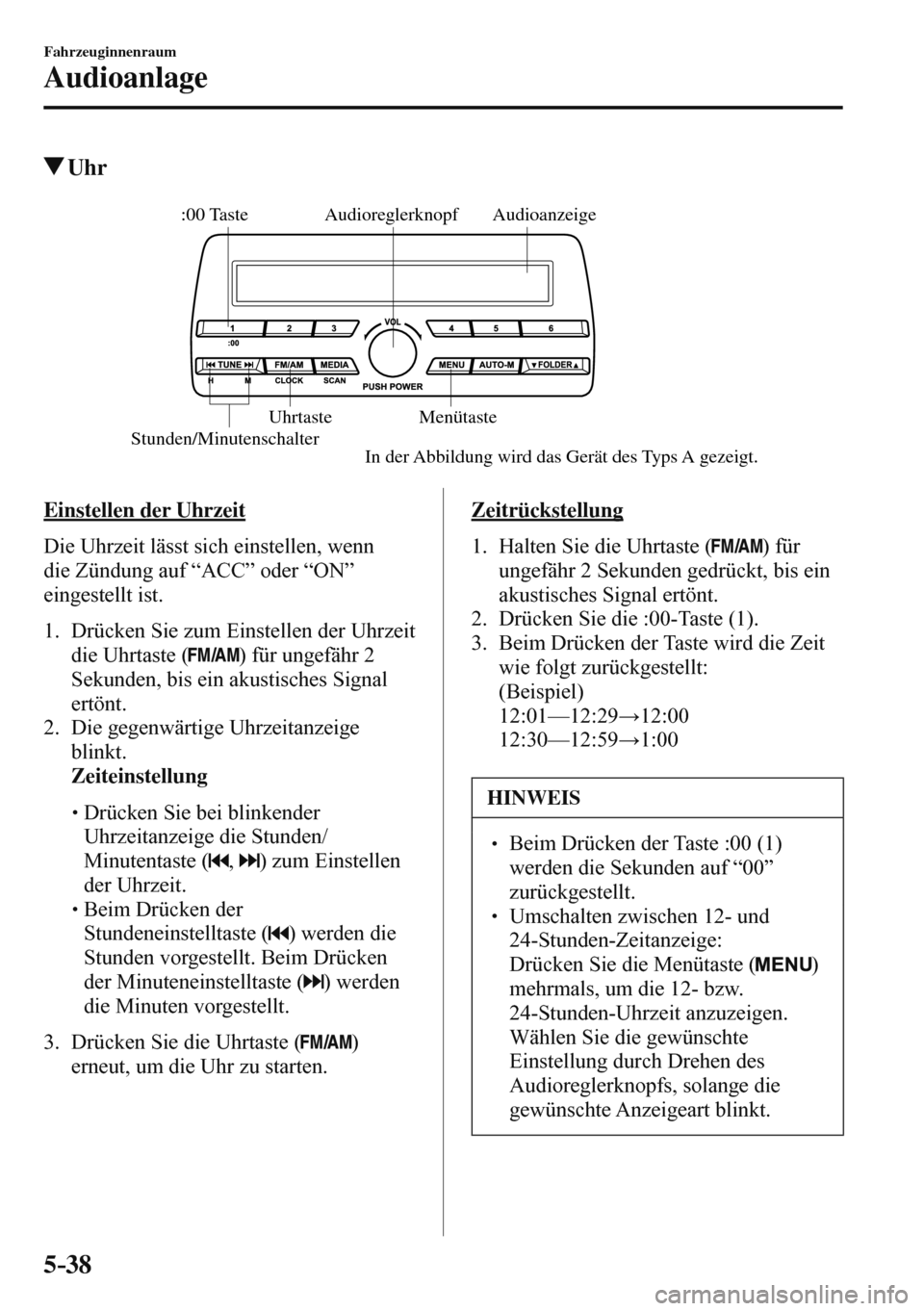

Uhr

Audioanzeige Audioreglerknopf
Stunden/Minutenschalter:00 Taste
Menütaste Uhrtaste
In der Abbildung wird das Gerät des Typs A gezeigt.
Einstellen der Uhrzeit
Die Uhrzeit lässt sich einstellen, wenn
die Zündung auf “ACC” oder “ON”
eingestellt ist.

1. Drücken Sie zum Einstellen der Uhrzeit
die Uhrtaste (
) für ungefähr 2
Sekunden, bis ein akustisches Signal
ertönt.
2. Die gegenwärtige Uhrzeitanzeige
blinkt.
Zeiteinstellung




 Drücken Sie bei blinkender
Uhrzeitanzeige die Stunden/
Minutentaste (
, ) zum Einstellen
der Uhrzeit.



 Beim Drücken der
Stundeneinstelltaste (
) werden die
Stunden vorgestellt. Beim Drücken
der Minuteneinstelltaste (
) werden
die Minuten vorgestellt.

3. Drücken Sie die Uhrtaste ( )
erneut, um die Uhr zu starten.

Zeitrückstellung
1. Halten Sie die Uhrtaste (
) für
ungefähr 2 Sekunden gedrückt, bis ein
akustisches Signal ertönt.
2. Drücken Sie die :00-Taste ( 1 ).
3. Beim Drücken der Taste wird die Zeit
wie folgt zurückgestellt:
(Beispiel)
12:01—12:29
:12:00
12:30—12:59
:1:00

HINWEIS

 Beim Drücken der Taste :00 ( 1 )
werden die Sekunden auf “ 00 ”
zurückgestellt.
  Umschalten zwischen 12- und
24-Stunden-Zeitanzeige:
 Drücken Sie die Menütaste ( )
mehrmals, um die 12- bzw.
24-Stunden-Uhrzeit anzuzeigen.
Wählen Sie die gewünschte
Einstellung durch Drehen des
Audioreglerknopfs, solange die
gewünschte Anzeigeart blinkt.

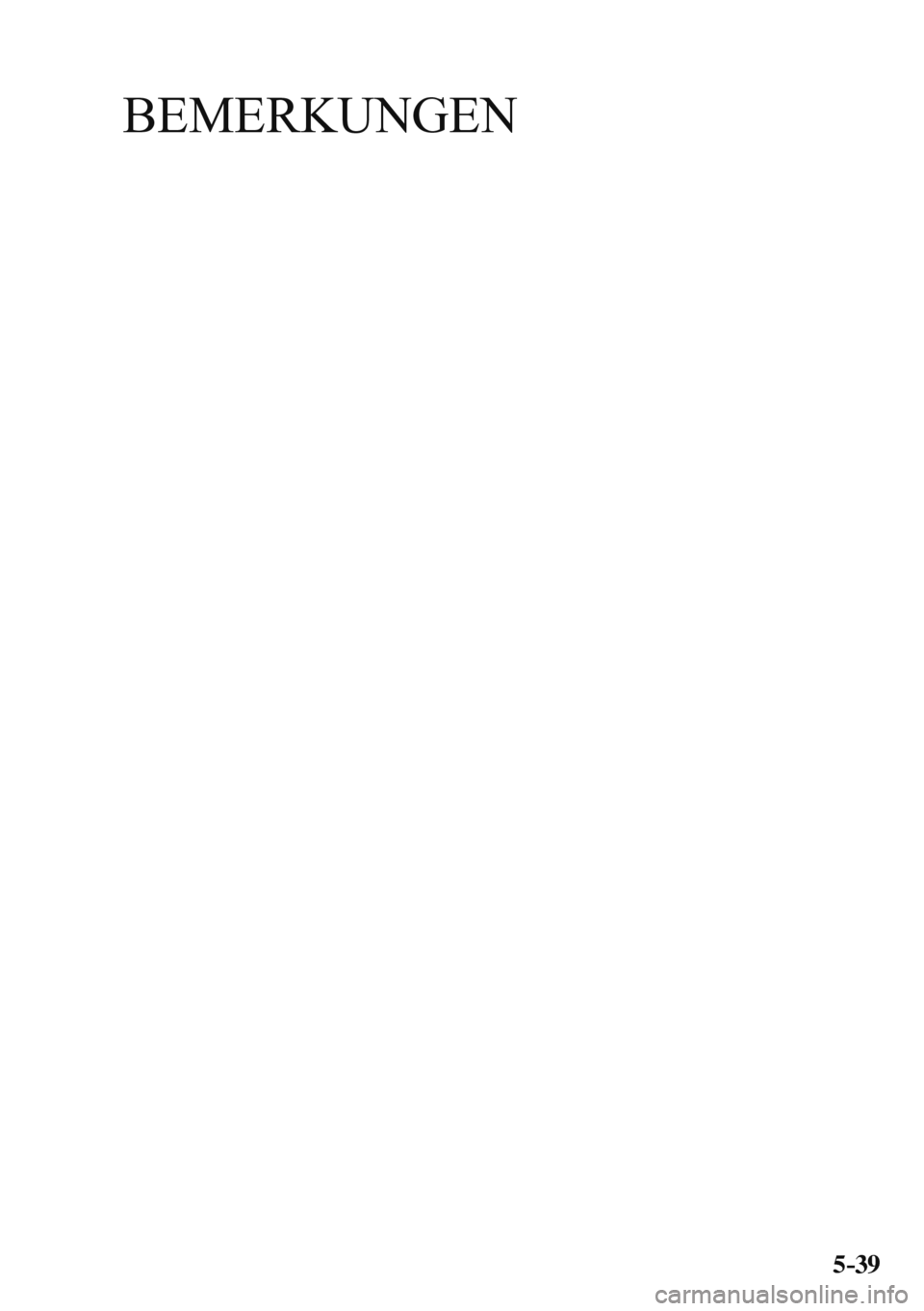

BEMERKUNGEN
5–39


5–40
Fahrzeuginnenraum
Audioanlage
Bedienung des Radios (Typ A)
WellenbereichstastenFestsendertasten
AnspieltasteAuto-Speichertaste
AbstimmtasteAudioanzeige

E i n s c h a l t e n
Drücken Sie zum Einschalten des Radios
die Wellenbereichstaste (
).
Einstellung des Wellenbereichs
Durch Drücken der Wellenbereichstaste
(
) wird der Wellenbereich wie folgt
umgeschaltet: UKW1
:UKW2
:MW.

Die eingestellte Betriebsart wird
angezeigt.
HINWEIS
Bei schwachen UKW-Empfangssignalen
wird der Empfang zur Verringerung
von Störgeräuschen automatisch von
STEREO auf MONO umgeschaltet.
Senderabstimmung
Die Sender lassen sich wie folgt
abstimmen: manuell, Suchlauf,
Anspielsuchlauf, Festsender und
automatische Senderabspeicherung.
Sender können am einfachsten abgestimmt
werden, wenn sie auf den Festsendertasten
gespeichert werden.
Manuelle Abstimmung
Wählen Sie den Sender durch leichtes
Drücken der Abstimmtaste (
, ).
Abstimmungssuchlauf
Wenn die Abstimmtaste (
, ) gedrückt
wird, bis ein akustisches Signal ertönt,
wird der automatische Sendersuchlauf
gestartet. Der Suchlauf wird unterbrochen,
sobald ein Sender gefunden wird.
HINWEIS
Falls die Taste gedrückt gehalten wird,
ändert sich die Frequenz fortlaufend.


5–41
Fahrzeuginnenraum
Audioanlage
Senderanspielabstimmung
Halten Sie die Anspieltaste (
) zum
automatischen Abstimmen der Sender mit
starken Empfangssignalen gedrückt. Der
Suchlauf wird bei jedem Sender für
ungefähr 5 Sekunden unterbrochen. Um
einen gewünschten Sender zu empfangen,
können Sie die Anspieltaste (
)
innerhalb dieser Zeit nochmals gedrückt
halten.
Festsenderabstimmung
Auf den sechs Festsendertasten lassen sich
6 MW- und 12 UKW-Sender abspeichern.

1. Zum Belegen einer Festsendertaste
müssen Sie zuerst das Wellenband
MW, UKW1 oder UKW2 einstellen.
Stimmen Sie den gewünschten Sender
ab.
2. Drücken Sie eine Festsendertaste
für ungefähr 2 Sekunden, bis ein
akustisches Signal ertönt. Danach
werden der Speicherplatz oder die
Senderfrequenz angezeigt. Damit ist
der betreffende Sender abgespeichert.
3. Wiederholen Sie dieses Vorgehen,
um andere Sender auf anderen
Wellenbändern abzuspeichern. Für
die Wiedergabe eines abgespeicherten
Senders müssen Sie zuerst das
Wellenband MW, UKW1 oder UKW2
einstellen, drücken Sie danach die
gewünschte Festsendertaste. Die
Senderfrequenz oder die Kanalnummer
werden angezeigt.

Automatische Senderabstimmung
Diese Abstimmungsart erweist sich als
besonders nützlich, wenn Sie sich in einem
Gebiet be¿ nden, dessen Regionalsender
Ihnen nicht bekannt sind.

Halten Sie die Auto-Speichertaste (
)
für ungefähr 2 Sekunden gedrückt, bis ein
akustisches Signal ertönt. Damit wird der
Suchlauf eingeschaltet und bis zu 6 Sender
jedes Wellenbandes mit den stärksten
Empfangssignalen werden gespeichert.

Nach abgeschlossenem Suchlauf wird der
Sender mit dem stärksten Empfangssignal
abgestimmt und dessen Frequenz
angezeigt. Tippen Sie zum Abstimmen der
automatisch abgespeicherten Sender die
Auto-Speichertaste (
) an. Mit jedem
Tastendruck wird ein Sender
wiedergegeben und die Frequenz und die
Kanalnummer werden angezeigt.
HINWEIS
Falls beim Suchlauf keine Sender
abgestimmt werden konnten, erscheint
die Anzeige “ A ”.
