2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

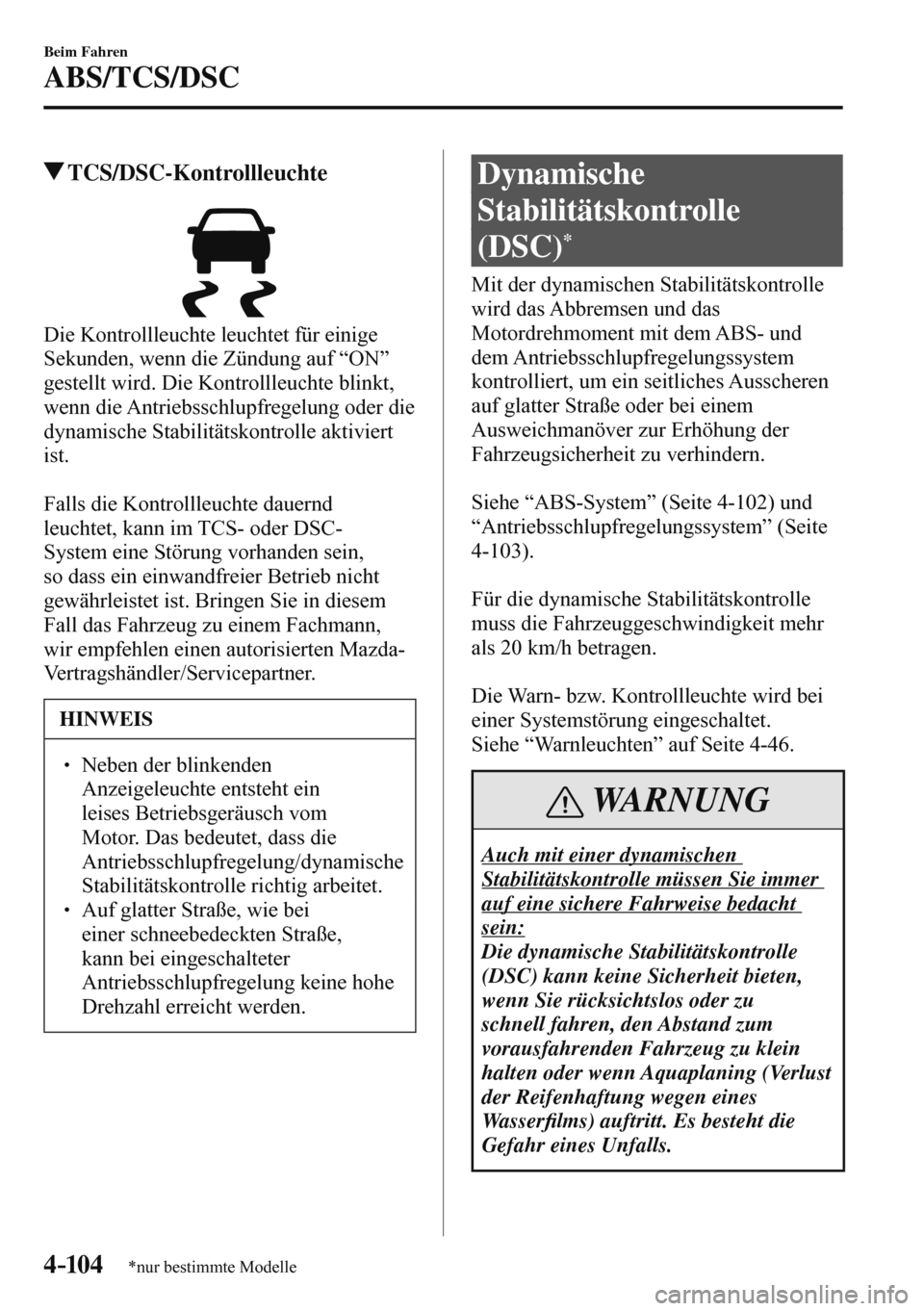

4–104
Beim Fahren
ABS/TCS/DSC
*nur bestimmte Modelle
TCS/DSC-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder die
dynamische Stabilitätskontrolle aktiviert
ist.

Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-
System eine Störung vorhanden sein,
so dass ein einwandfreier Betrieb nicht
gewährleistet ist. Bringen Sie in diesem
Fall das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
HINWEIS
  Neben der blinkenden
Anzeigeleuchte entsteht ein
leises Betriebsgeräusch vom
Motor. Das bedeutet, dass die
Antriebsschlupfregelung/dynamische
Stabilitätskontrolle richtig arbeitet.
  Auf glatter Straße, wie bei
einer schneebedeckten Straße,
kann bei eingeschalteter
Antriebsschlupfregelung keine hohe
Drehzahl erreicht werden.
Dynamische
Stabilitätskontrolle
(DSC)
*
Mit der dynamischen Stabilitätskontrolle
wird das Abbremsen und das
Motordrehmoment mit dem ABS- und
dem Antriebsschlupfregelungssystem
kontrolliert, um ein seitliches Ausscheren
auf glatter Straße oder bei einem
Ausweichmanöver zur Erhöhung der
Fahrzeugsicherheit zu verhindern.

Siehe “ABS-System” (Seite 4-102 ) und
“Antriebsschlupfregelungssystem” (Seite
4-103 ).

Für die dynamische Stabilitätskontrolle
muss die Fahrzeuggeschwindigkeit mehr
als 20 km/h betragen.

Die Warn- bzw. Kontrollleuchte wird bei
einer Systemstörung eingeschaltet.
Siehe “Warnleuchten” auf Seite 4-46 .
WARNUNG
Auch mit einer dynamischen
Stabilitätskontrolle müssen Sie immer
auf eine sichere Fahrweise bedacht
sein:
Die dynamische Stabilitätskontrolle
(DSC) kann keine Sicherheit bieten,
wenn Sie rücksichtslos oder zu
schnell fahren, den Abstand zum
vorausfahrenden Fahrzeug zu klein
halten oder wenn Aquaplaning (Verlust
der Reifenhaftung wegen eines
Wasser¿ lms) auftritt. Es besteht die
Gefahr eines Unfalls.

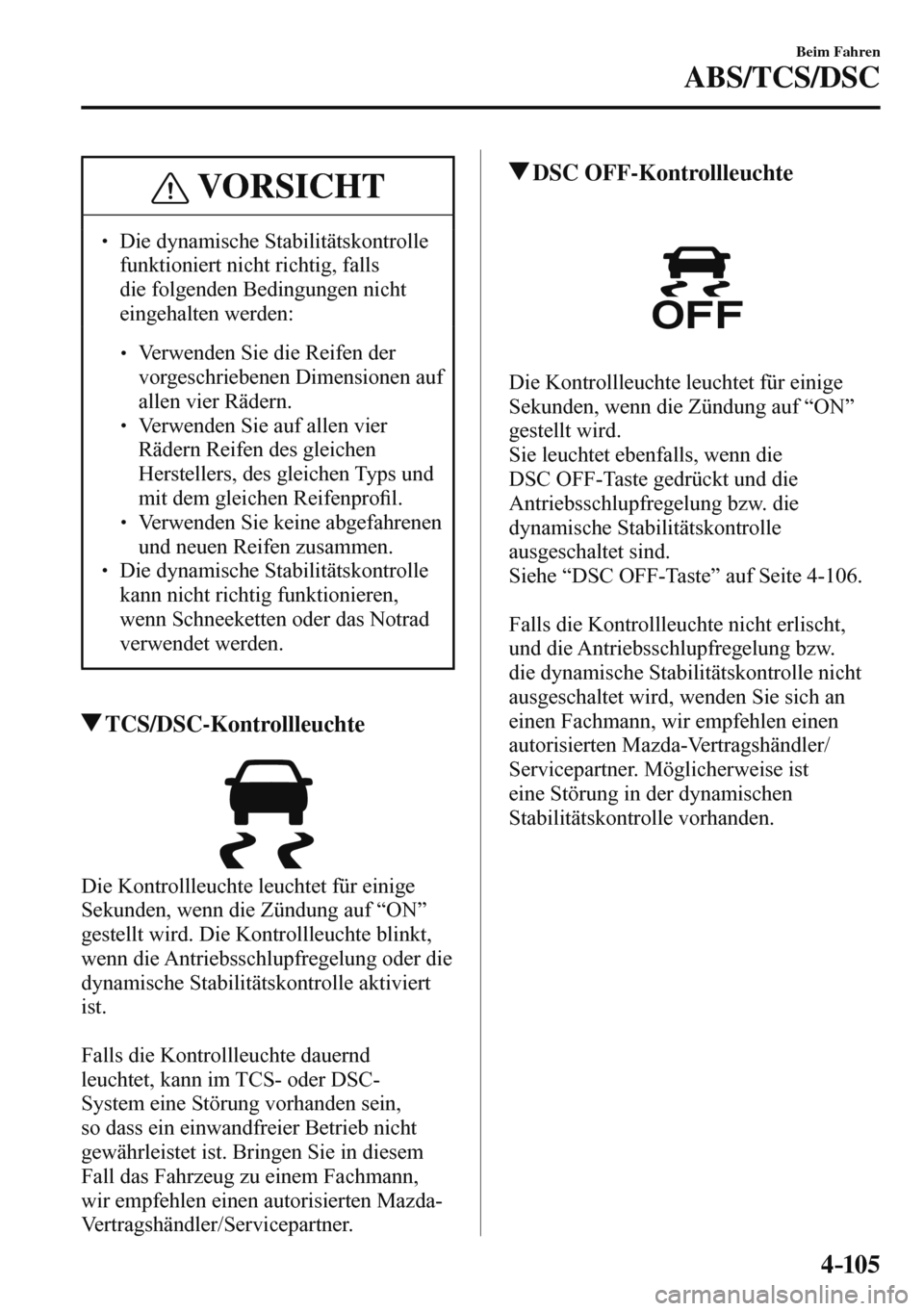

4–105
Beim Fahren
ABS/TCS/DSC
VORSICHT
  Die dynamische Stabilitätskontrolle
funktioniert nicht richtig, falls
die folgenden Bedingungen nicht
eingehalten werden:



 Verwenden Sie die Reifen der
vorgeschriebenen Dimensionen auf
allen vier Rädern.



 Verwenden Sie auf allen vier
Rädern Reifen des gleichen
Herstellers, des gleichen Typs und
mit dem gleichen Reifenpro¿ l.




 Verwenden Sie keine abgefahrenen
und neuen Reifen zusammen.

 Die dynamische Stabilitätskontrolle
kann nicht richtig funktionieren,
wenn Schneeketten oder das Notrad
verwendet werden.
TCS/DSC-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird. Die Kontrollleuchte blinkt,
wenn die Antriebsschlupfregelung oder die
dynamische Stabilitätskontrolle aktiviert
ist.

Falls die Kontrollleuchte dauernd
leuchtet, kann im TCS- oder DSC-
System eine Störung vorhanden sein,
so dass ein einwandfreier Betrieb nicht
gewährleistet ist. Bringen Sie in diesem
Fall das Fahrzeug zu einem Fachmann,
wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.
DSC OFF-Kontrollleuchte

Die Kontrollleuchte leuchtet für einige
Sekunden, wenn die Zündung auf “ON”
gestellt wird.
Sie leuchtet ebenfalls, wenn die
DSC OFF-Taste gedrückt und die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle
ausgeschaltet sind.
Siehe “DSC OFF-Taste” auf Seite 4-106 .

Falls die Kontrollleuchte nicht erlischt,
und die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle nicht
ausgeschaltet wird, wenden Sie sich an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner. Möglicherweise ist
eine Störung in der dynamischen
Stabilitätskontrolle vorhanden.

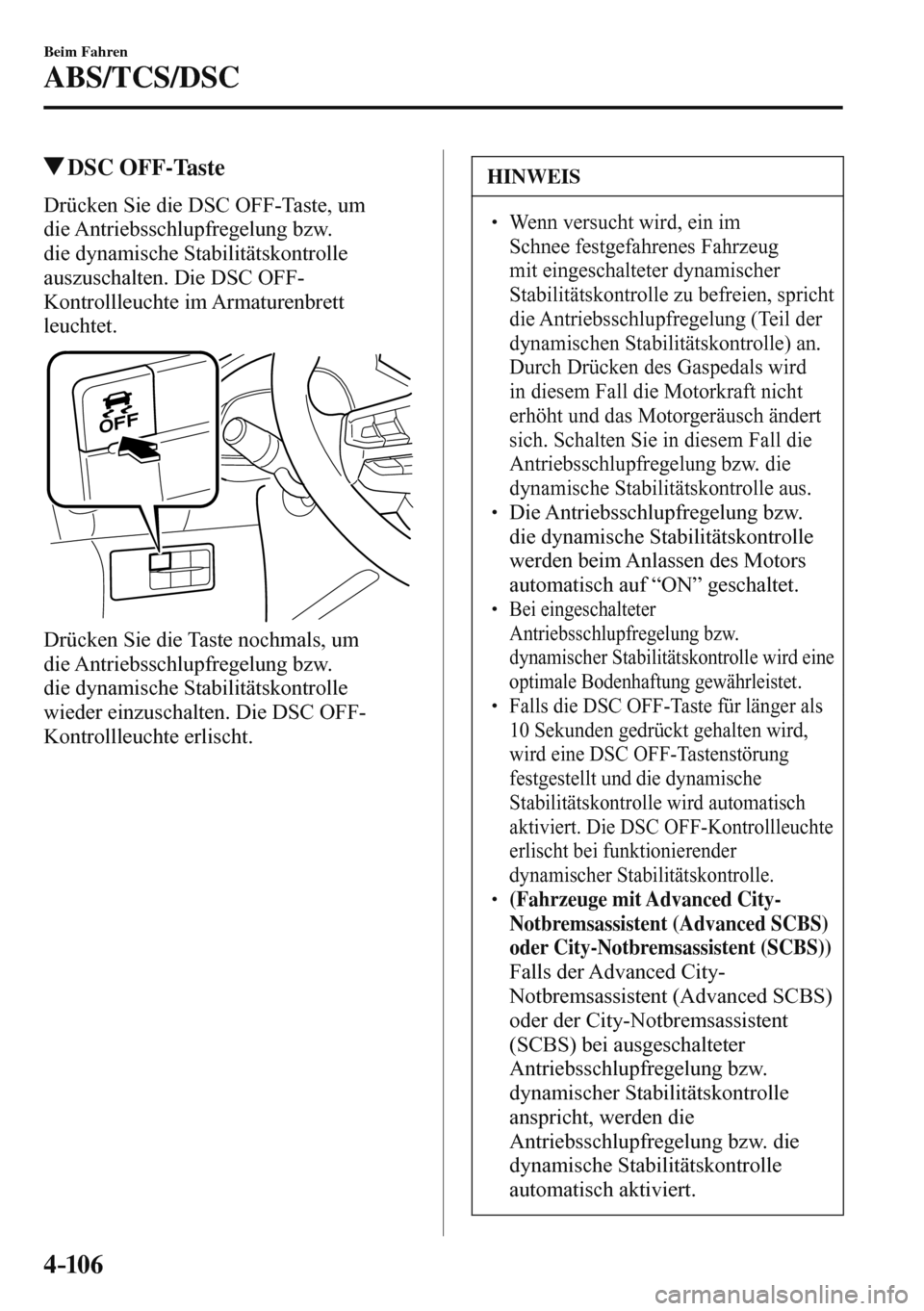

4–106
Beim Fahren
ABS/TCS/DSC
DSC OFF-Taste
Drücken Sie die DSC OFF-Taste, um
die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
auszuschalten. Die DSC OFF-
Kontrollleuchte im Armaturenbrett
leuchtet.


Drücken Sie die Taste nochmals, um
die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
wieder einzuschalten. Die DSC OFF-
Kontrollleuchte erlischt.
HINWEIS
  Wenn versucht wird, ein im
Schnee festgefahrenes Fahrzeug
mit eingeschalteter dynamischer
Stabilitätskontrolle zu befreien, spricht
die Antriebsschlupfregelung (Teil der
dynamischen Stabilitätskontrolle) an.
Durch Drücken des Gaspedals wird
in diesem Fall die Motorkraft nicht
erhöht und das Motorgeräusch ändert
sich. Schalten Sie in diesem Fall die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle aus.
  Die Antriebsschlupfregelung bzw.
die dynamische Stabilitätskontrolle
werden beim Anlassen des Motors
automatisch auf “ON” geschaltet.
  Bei eingeschalteter
Antriebsschlupfregelung bzw.
dynamischer Stabilitätskontrolle wird eine
optimale Bodenhaftung gewährleistet.
  Falls die DSC OFF-Taste für länger als
10 Sekunden gedrückt gehalten wird,
wird eine DSC OFF-Tastenstörung
festgestellt und die dynamische
Stabilitätskontrolle wird automatisch
aktiviert. Die DSC OFF-Kontrollleuchte
erlischt bei funktionierender
dynamischer Stabilitätskontrolle.
  (Fahrzeuge mit Advanced City-
Notbremsassistent (Advanced SCBS)
oder City-Notbremsassistent (SCBS))
 Falls der Advanced City-
Notbremsassistent (Advanced SCBS)
oder der City-Notbremsassistent
(SCBS) bei ausgeschalteter
Antriebsschlupfregelung bzw.
dynamischer Stabilitätskontrolle
anspricht, werden die
Antriebsschlupfregelung bzw. die
dynamische Stabilitätskontrolle
automatisch aktiviert.


4–107
Beim Fahren
i-ELOOP
*nur bestimmte Modelle
i-ELOOP *
i-ELOOP ist ein regeneratives Bremssystem. Beim Drücken des Bremspedals oder
bei Verwendung der Motorbremse wird die auftretende kinetische Energie durch
einen Generator in elektrische Energie umgewandelt und diese elektrische Energie
wird in der wiederauÀ adbaren Batterie (Kondensator und Batterie) gespeichert. Die
gespeicherte Energie wird zum AuÀ aden der Batterie und für den Betrieb von elektrischen
Fahrzeuggeräten verwendet.



 Eine Lichtmaschine mit variabler Spannung ist im Generator integriert, um die kinetische
Energie in Elektrizität umzuwandeln und Elektrizität wird ef¿ zient entsprechend den
Fahrzeugbedingungen erzeugt.



 Ein Kondensator wird zur raschen Speicherung großer Elektrizitätsmengen verwendet, die
rasch wieder verfügbar sind.



 Ein DC-DC-Wandler ist integriert, um die gespeicherte Elektrizität mit geeigneter
Spannung für den Betrieb von elektrischen Fahrzeuggeräten verwenden zu können.


Gaspedal OFF
Gaspedal ONEnergierückge-
winnung
AufladenBatterie
Batterie Strom
Strom Motor
Lichtmaschine
mit variabler
Spannung
Lichtmaschine
mit variabler
Spannung Motor
Reifen ReifenKondensator
KondensatorDC-DC-Wandler
DC-DC-Wandler
Kinetische Energie
Elektrischer Strom
Elektrische
Fahrzeuggeräte
Elektrische
Fahrzeuggeräte

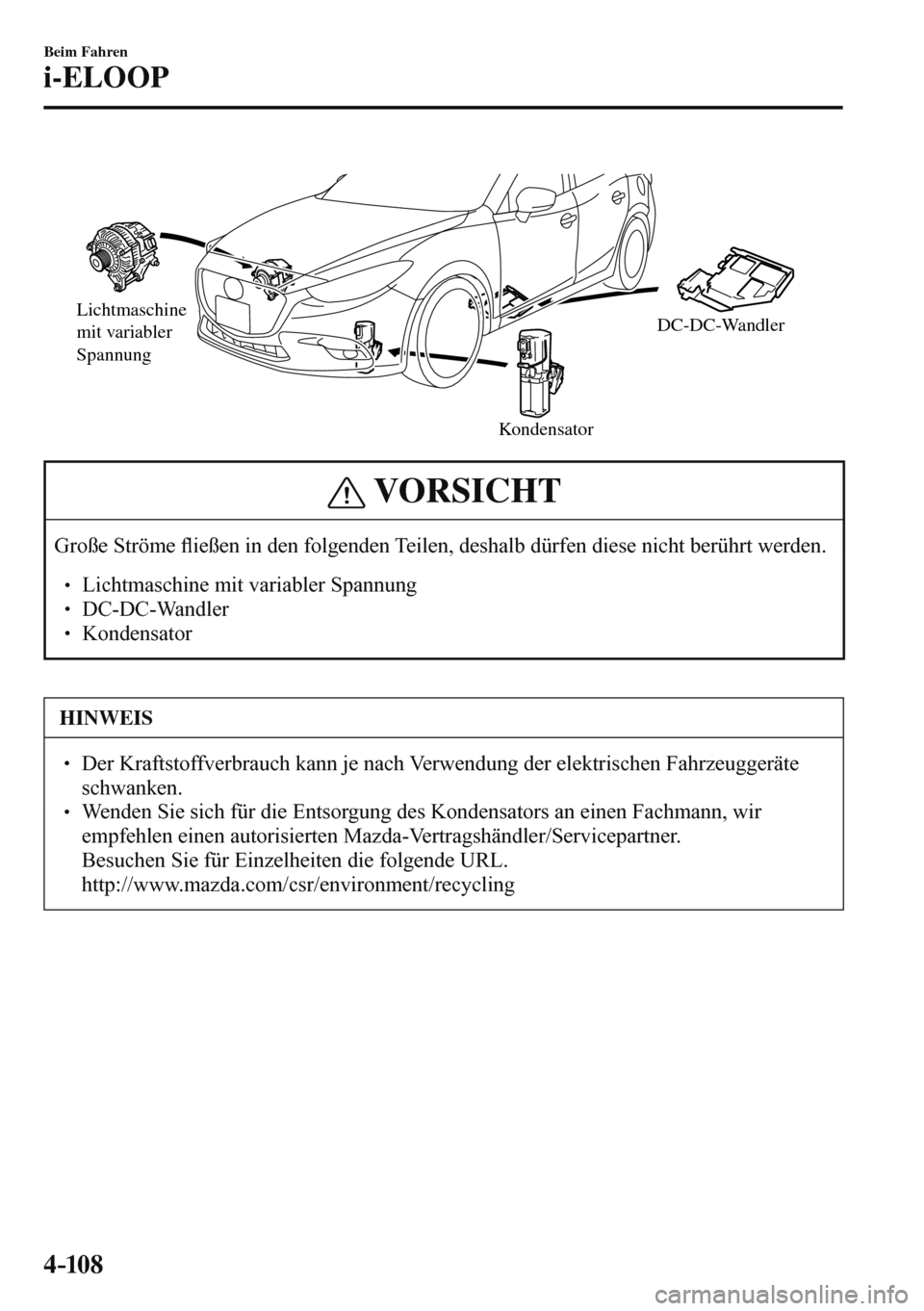

4–10 8
Beim Fahren
i-ELOOP
Lichtmaschine
mit variabler
Spannung
KondensatorDC-DC-Wandler

VORSICHT
Große Ströme À ießen in den folgenden Teilen, deshalb dürfen diese nicht berührt werden.

 Lichtmaschine mit variabler Spannung
 DC-DC-Wandler
 Kondensator
HINWEIS

 Der Kraftstoffverbrauch kann je nach Verwendung der elektrischen Fahrzeuggeräte
schwanken.
  Wenden Sie sich für die Entsorgung des Kondensators an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
 Besuchen Sie für Einzelheiten die folgende URL.  http://www.mazda.com/csr/environment/recycling


4–109
Beim Fahren
i-ELOOP
i-ELOOP-Kontrollleuchte/
Statusanzeige
Der Fahrer wird über den Status der
i-ELOOP-Energierückgewinnung und des
Fahrzeugzustands durch die i-ELOOP-
Kontrollleuchte und die Statusanzeige
informiert.
i-ELOOP-Kontrollleuchte



Leuchtet (Fahrzeuge mit Audiogerät
Typ C/Typ D)
Während der Energierückgewinnung ist
die Leuchte eingeschaltet.
Lichthupe
Falls der Motor angelassen wird,
nachdem das Fahrzeug für längere Zeit
nicht in Betrieb genommen wurde, kann
die i-ELOOP-Kontrollleuchte blinken.
Lassen Sie den Motor leer laufen bis die
Kontrollleuchte erlischt.
HINWEIS
  Beim Fahren mit blinkender
i-ELOOP-Kontrollleuchte ertönt ein
akustisches Signal. Falls das Lenkrad
bei blinkender Kontrollleuchte
betätigt wird, ist mehr Kraft
erforderlich als normal, aber das ist
nicht ein Anzeichen einer Störung.
Halten Sie das Fahrzeug an einer
sicheren Stelle mit laufendem Motor
an und betätigen Sie das Lenkrad
nicht. Die Lenkradbetätigung
normalisiert sich sobald die
i-ELOOP-Kontrollleuchte aufhört zu
blinken.
  (Fahrzeuge mit Audiogerät Typ C/
Typ D)
 Eine Mitteilung erscheint auf der
mittleren Anzeige und gleichzeitig
blinkt die i-ELOOP-Kontrollleuchte.
 Siehe “Auf der Anzeige angezeigte
Warnung” auf Seite 7-52 .
Statusanzeige (Fahrzeuge mit
Audiogerät Typ C/Typ D)
Der i-ELOOP
Energierückgewinnungsstatus wird auf der
mittleren Anzeige angezeigt.
Siehe “Statusanzeige” auf Seite 4-112 .


4–110
Beim Fahren
Überwachung des Kraftstoffverbrauchs
*nur bestimmte Modelle
Überwachung des Kraftstoffverbrauchs *
Bei Fahrzeugen mit einem Audiogerät Typ C/Typ D werden der Kontrollstatus, der
Kraftstoffverbrauch und die Ef¿ zienz *1 durch Betätigung der Symbole in der Anzeige
umgeschaltet und angezeigt.
Außerdem wird nach Abschluss einer Reise die gesamte Energieef¿ zienz auf der
Abschlussanzeige angezeigt, falls diese eingeschaltet ist.

1. Wählen Sie das Symbol auf dem Hauptbildschirm, um den Anwenderbildschirm
anzuzeigen.
2. Wählen Sie “Verbrauchsanzeige”.
3. Betätigen Sie den Commanderschalter oder berühren Sie den Bildschirm, um das Menü
anzuzeigen.
HINWEIS
Nach der Anzeige des Menüs durch Berühren des Bildschirms wird das Menü nach 6
Sekunden automatisch wieder ausgeschaltet.
4. Wählen Sie ein Symbol für die gewünschte Bedienung im Menü. Die einzelnen Symbole
werden wie folgt verwendet:

Anzeige auf dem Display Kontrollstatus


Die Menüanzeige wird ausgeschaltet.

Anzeige des Anwenderbildschirms.

Umschaltung der Kraftstoffverbrauchsüberwachung
zwischen Kontrollstatus, Kraftstoffverbrauch und
Ef¿ zienz
*1 .

Rückstellung der Kraftstoffverbrauchsdaten.

Anzeige des folgenden Einstellbildschirms. Ein- und Ausschalten der Abschlussanzeige
Ein- und Ausschalten der Funktion zum
Synchronisieren der Kraftstoffverbrauchsdaten mit
dem Tageskilometerzähler A

*1 Mit i-stop-Funktion.




4–111
Beim Fahren
Überwachung des Kraftstoffverbrauchs
Kraftstoffverbrauchsanzeige
Die Informationen über den Kraftstoffverbrauch werden angezeigt.

Anzeige auf dem Display Kontrollstatus


Anzeige des Kraftstoffverbrauchs über die letzten 60
Minuten.
Anzeige des Kraftstoffverbrauch alle Minuten für
die letzten 1 bis 10 Minuten.

Anzeige des Kraftstoffverbrauch alle 10 Minuten
für die letzten 10 bis 60 Minuten.

Anzeige des durchschnittlichen Kraftstoffverbrauchs
über die 5 letzten Rückstellungen und nach der
gegenwärtigen Rückstellung.

Berechnung und Anzeige des durchschnittlichen
Kraftstoffverbrauchs alle Minuten nach Fahrtbeginn.

HINWEIS
  Die Kraftstoffverbrauchsdaten lassen sich wie folgt zurückstellen:



 Drücken Sie den Rückstellschalter im Menübildschirm.



 Stellen Sie den Tageskilometerzähler bei eingeschalteter Funktion
zum Synchronisieren der Kraftstoffverbrauchsüberwachung mit dem
Tageskilometerzähler A zurück.



 Löschen Sie den durchschnittlichen Kraftstoffverbrauch, der im Bordcomputer
angezeigt wird.


 Nach dem Rückstellen der Kraftstoffverbrauchsdaten wird während der Berechnung
des durchschnittlichen Kraftstoffverbrauchs “-- -” angezeigt.
