2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

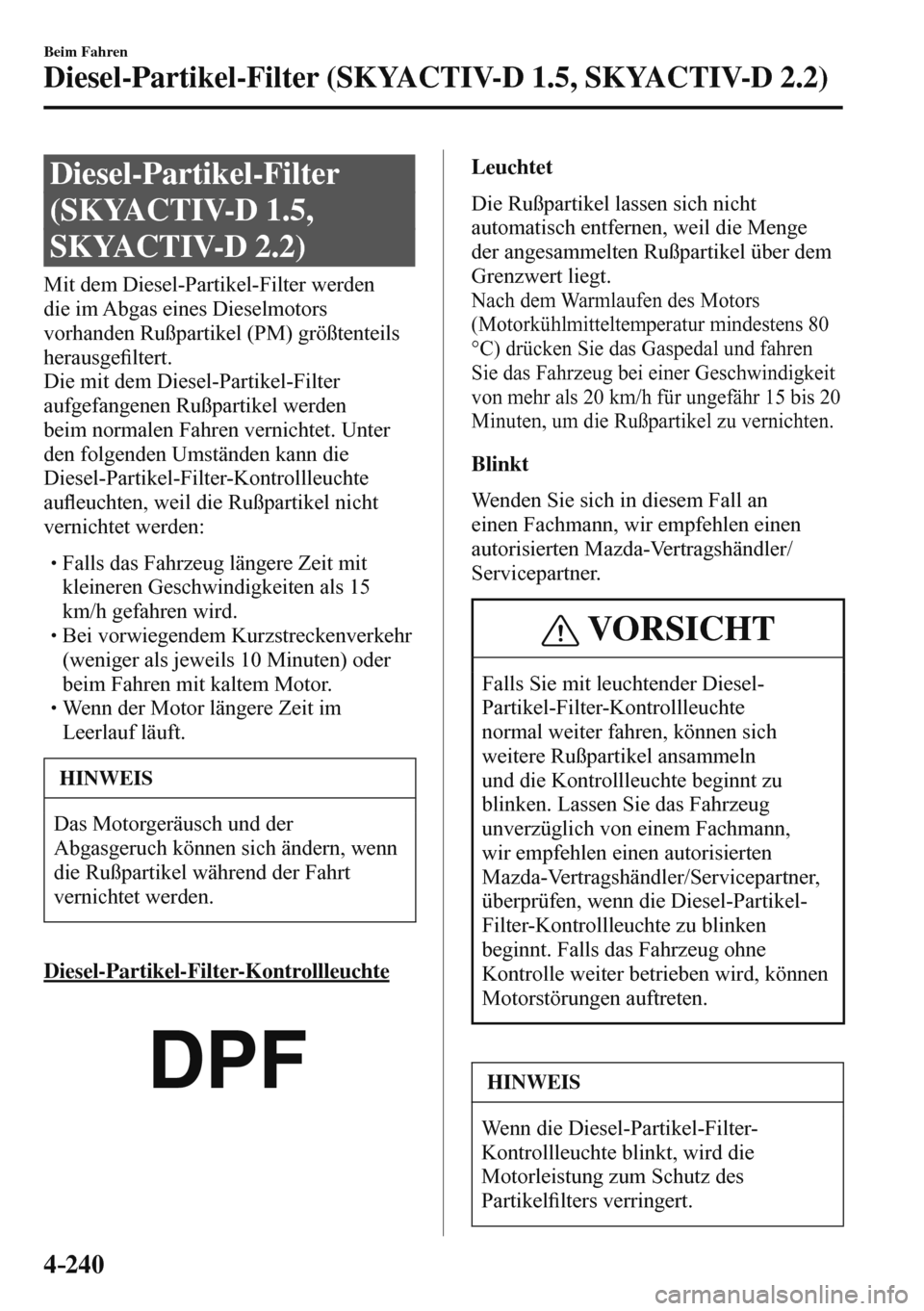

4–240
Beim Fahren
Diesel-Partikel-Filter (SKYACTIV-D 1.5, SKYACTIV-D 2.2)
Diesel-Partikel-Filter
(SKYACTIV-D 1.5,
SKYACTIV-D 2.2)
Mit dem Diesel-Partikel-Filter werden
die im Abgas eines Dieselmotors
vorhanden Rußpartikel (PM) größtenteils
herausge¿ ltert.
Die mit dem Diesel-Partikel-Filter
aufgefangenen Rußpartikel werden
beim normalen Fahren vernichtet. Unter
den folgenden Umständen kann die
Diesel-Partikel-Filter-Kontrollleuchte
auÀ euchten, weil die Rußpartikel nicht
vernichtet werden:



 Falls das Fahrzeug längere Zeit mit
kleineren Geschwindigkeiten als 15
km/h gefahren wird.



 Bei vorwiegendem Kurzstreckenverkehr
(weniger als jeweils 10 Minuten) oder
beim Fahren mit kaltem Motor.



 Wenn der Motor längere Zeit im
Leerlauf läuft.
HINWEIS
Das Motorgeräusch und der
Abgasgeruch können sich ändern, wenn
die Rußpartikel während der Fahrt
vernichtet werden.
Diesel-Partikel-Filter-Kontrollleuchte


Leuchtet
Die Rußpartikel lassen sich nicht
automatisch entfernen, weil die Menge
der angesammelten Rußpartikel über dem
Grenzwert liegt.

Nach dem Warmlaufen des Motors
(Motorkühlmitteltemperatur mindestens 80
°C) drücken Sie das Gaspedal und fahren
Sie das Fahrzeug bei einer Geschwindigkeit
von mehr als 20 km/h für ungefähr 15 bis 20
Minuten, um die Rußpartikel zu vernichten.
Blinkt
Wenden Sie sich in diesem Fall an
einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.
VORSICHT
Falls Sie mit leuchtender Diesel-
Partikel-Filter-Kontrollleuchte
normal weiter fahren, können sich
weitere Rußpartikel ansammeln
und die Kontrollleuchte beginnt zu
blinken. Lassen Sie das Fahrzeug
unverzüglich von einem Fachmann,
wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner,
überprüfen, wenn die Diesel-Partikel-
Filter-Kontrollleuchte zu blinken
beginnt. Falls das Fahrzeug ohne
Kontrolle weiter betrieben wird, können
Motorstörungen auftreten.
HINWEIS
Wenn die Diesel-Partikel-Filter-
Kontrollleuchte blinkt, wird die
Motorleistung zum Schutz des
Partikel¿ lters verringert.

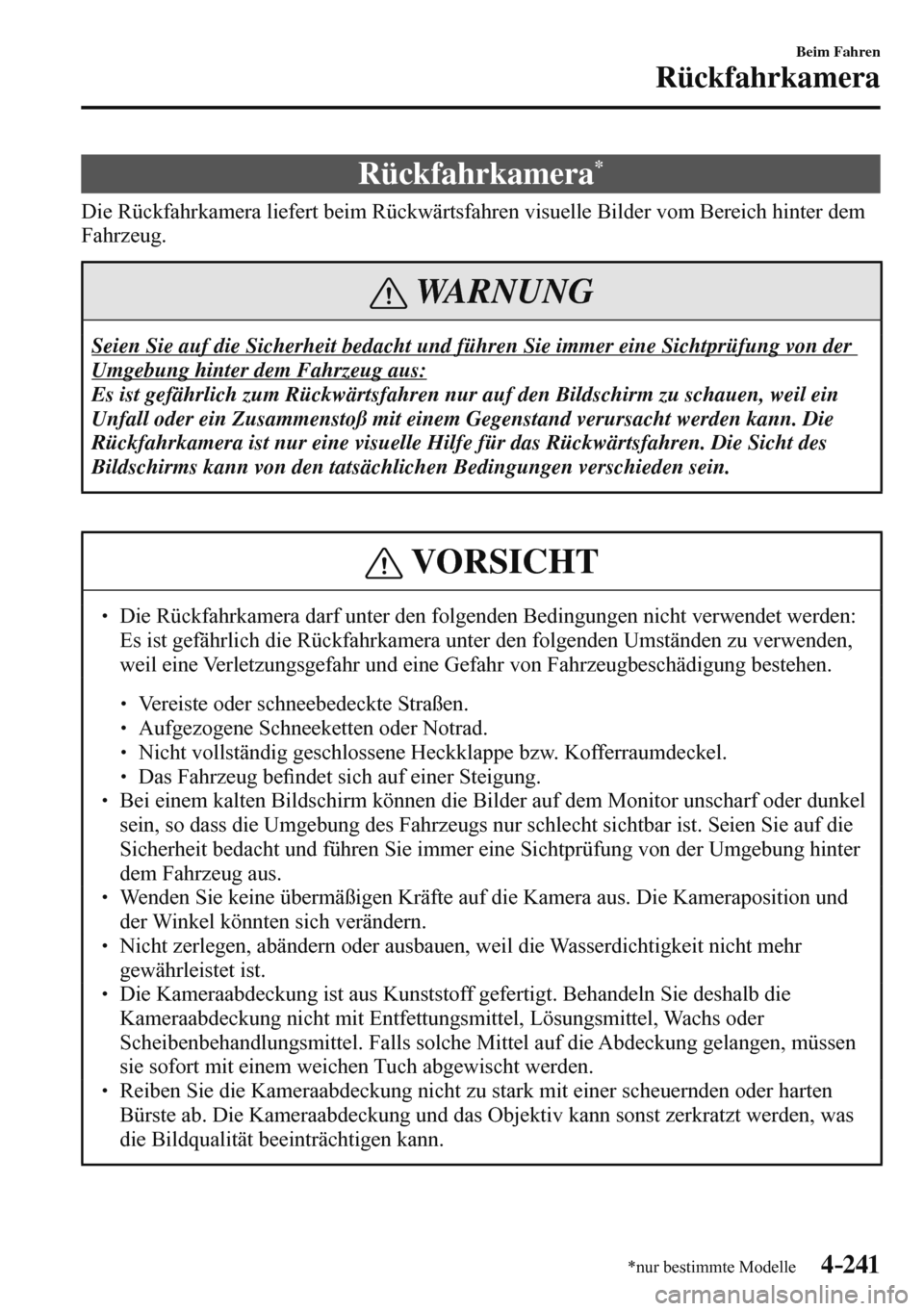

4–241
Beim Fahren
Rückfahrkamera
*nur bestimmte Modelle
R ü c k f a h r k a m e r a *
Die Rückfahrkamera liefert beim Rückwärtsfahren visuelle Bilder vom Bereich hinter dem
Fahrzeug.
WARNUNG
Seien Sie auf die Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der
Umgebung hinter dem Fahrzeug aus:
Es ist gefährlich zum Rückwärtsfahren nur auf den Bildschirm zu schauen, weil ein
Unfall oder ein Zusammenstoß mit einem Gegenstand verursacht werden kann. Die
Rückfahrkamera ist nur eine visuelle Hilfe für das Rückwärtsfahren. Die Sicht des
Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.
VORSICHT
  Die Rückfahrkamera darf unter den folgenden Bedingungen nicht verwendet werden:
Es ist gefährlich die Rückfahrkamera unter den folgenden Umständen zu verwenden,
weil eine Verletzungsgefahr und eine Gefahr von Fahrzeugbeschädigung bestehen.



 Vereiste oder schneebedeckte Straßen.



 Aufgezogene Schneeketten oder Notrad.



 Nicht vollständig geschlossene Heckklappe bzw. Kofferraumdeckel.



 Das Fahrzeug be¿ ndet sich auf einer Steigung.

 Bei einem kalten Bildschirm können die Bilder auf dem Monitor unscharf oder dunkel
sein, so dass die Umgebung des Fahrzeugs nur schlecht sichtbar ist. Seien Sie auf die
Sicherheit bedacht und führen Sie immer eine Sichtprüfung von der Umgebung hinter
dem Fahrzeug aus.
  Wenden Sie keine übermäßigen Kräfte auf die Kamera aus. Die Kameraposition und
der Winkel könnten sich verändern.
  Nicht zerlegen, abändern oder ausbauen, weil die Wasserdichtigkeit nicht mehr
gewährleistet ist.
  Die Kameraabdeckung ist aus Kunststoff gefertigt. Behandeln Sie deshalb die
Kameraabdeckung nicht mit Entfettungsmittel, Lösungsmittel, Wachs oder
Scheibenbehandlungsmittel. Falls solche Mittel auf die Abdeckung gelangen, müssen
sie sofort mit einem weichen Tuch abgewischt werden.
  Reiben Sie die Kameraabdeckung nicht zu stark mit einer scheuernden oder harten
Bürste ab. Die Kameraabdeckung und das Objektiv kann sonst zerkratzt werden, was
die Bildqualität beeinträchtigen kann.


4–242
Beim Fahren
Rückfahrkamera
HINWEIS
  Falls Wasser, Schnee oder Schmutz auf das Kameraobjektiv gelangt ist, muss das
Objektiv mit einem weichen Tuch abgewischt werden. Falls notwendig, können Sie
auch ein mildes Reinigungsmittel verwenden.
  Falls sich die Temperatur der Kamera rasch ändert (absinkt, ansteigt), kann die
Rückfahrkamera nicht richtig funktionieren.
  Wenden Sie sich für einen Austausch der Reifen an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner. Durch einen Austausch der
Reifen kann eine Abweichung der Führungslinien auf der Anzeige auftreten.
  Falls das Fahrzeug in einen Aufprall von vorne, seitlich oder von hinten
verwickelt war, kann die die Ausrichtung der Einparkhilfekamera (Installation und
Installationswinkel) abweichen. Wenden Sie sich an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner, um das Fahrzeug
überprüfen zu lassen.
  Falls die Anzeige “Kein Videosignal verfügbar” erscheint, kann eine Kamerastörung
vorliegen. Wenden Sie sich für eine Überprüfung an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner.
Position der Einparkhilfekamera

Einparkhilfekamera Stufenheck Schrägheck

Umschalten auf das Rückfahrkameradisplay
Schalten Sie den Schalthebel auf “R”, wenn sich die Zündung in der Position “ON”
be¿ ndet, um auf das Rückfahrkameradisplay umzuschalten.
HINWEIS
Wenn der Schalthebel von “R” in eine andere Position geschaltet wird, so wird damit auf
die vorhergehende Anzeige zurückgeschaltet.

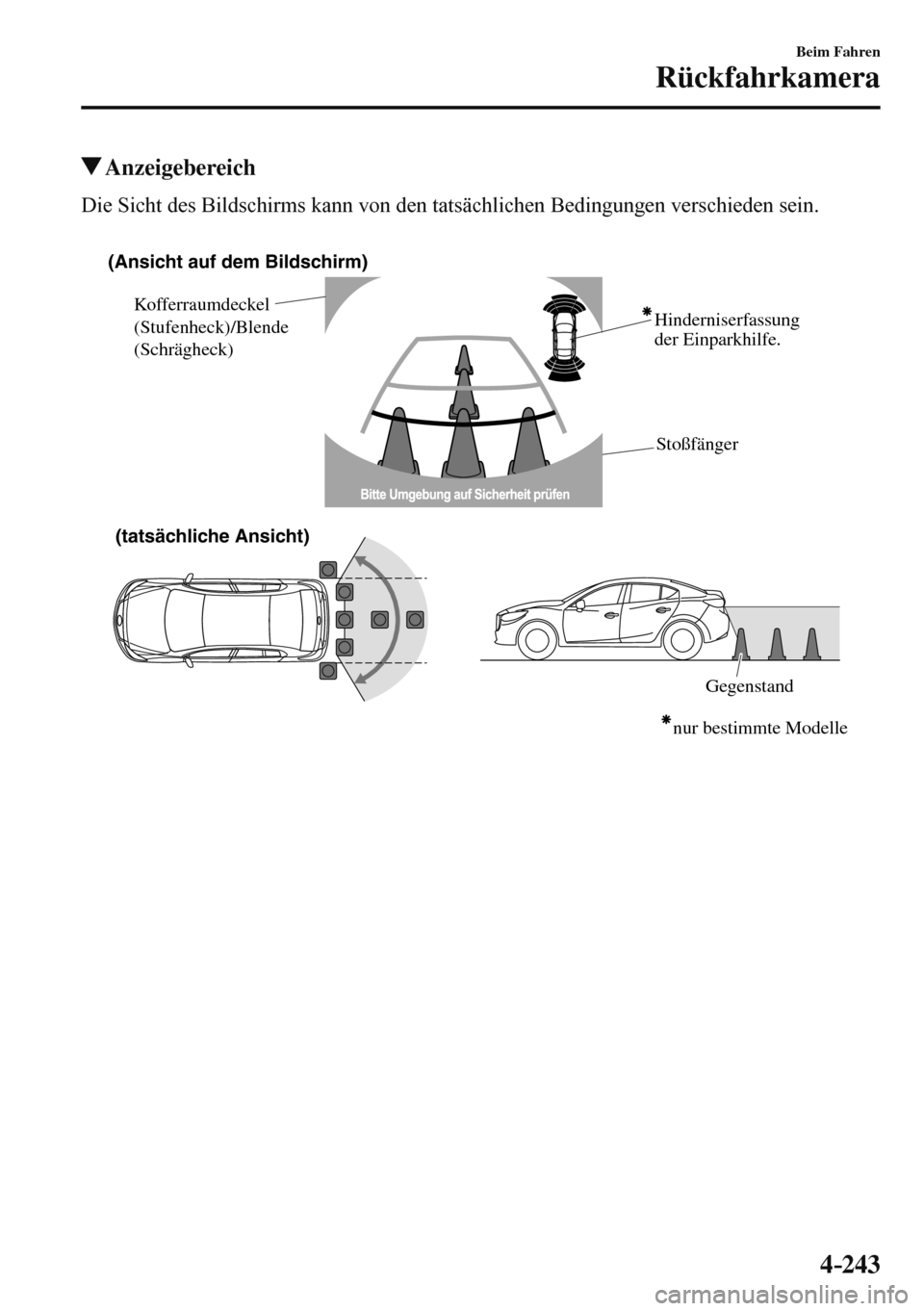

4–243
Beim Fahren
Rückfahrkamera
Anzeigebereich
Die Sicht des Bildschirms kann von den tatsächlichen Bedingungen verschieden sein.


(Ansicht auf dem Bildschirm)
Kofferraumdeckel
(Stufenheck)/Blende
(Schrägheck)Hinderniserfassung
der Einparkhilfe.
Stoßfänger
Gegenstand
nur bestimmte Modelle (tatsächliche Ansicht)

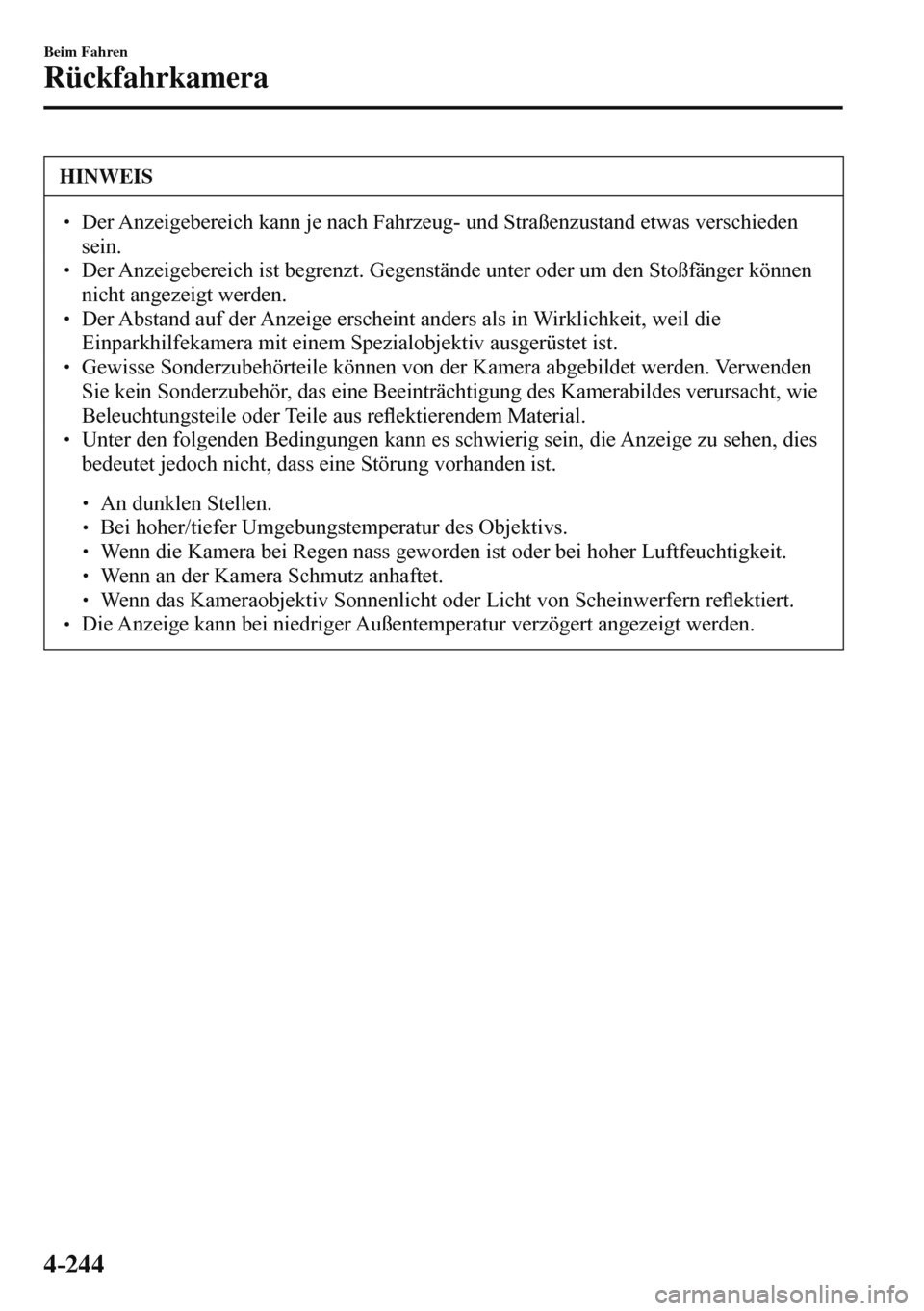

4–244
Beim Fahren
Rückfahrkamera
HINWEIS
  Der Anzeigebereich kann je nach Fahrzeug- und Straßenzustand etwas verschieden
sein.
  Der Anzeigebereich ist begrenzt. Gegenstände unter oder um den Stoßfänger können
nicht angezeigt werden.
  Der Abstand auf der Anzeige erscheint anders als in Wirklichkeit, weil die
Einparkhilfekamera mit einem Spezialobjektiv ausgerüstet ist.
  Gewisse Sonderzubehörteile können von der Kamera abgebildet werden. Verwenden
Sie kein Sonderzubehör, das eine Beeinträchtigung des Kamerabildes verursacht, wie
Beleuchtungsteile oder Teile aus reÀ ektierendem Material.

 Unter den folgenden Bedingungen kann es schwierig sein, die Anzeige zu sehen, dies
bedeutet jedoch nicht, dass eine Störung vorhanden ist.



 An dunklen Stellen.



 Bei hoher/tiefer Umgebungstemperatur des Objektivs.



 Wenn die Kamera bei Regen nass geworden ist oder bei hoher Luftfeuchtigkeit.



 Wenn an der Kamera Schmutz anhaftet.



 Wenn das Kameraobjektiv Sonnenlicht oder Licht von Scheinwerfern reÀ ektiert.

 Die Anzeige kann bei niedriger Außentemperatur verzögert angezeigt werden.

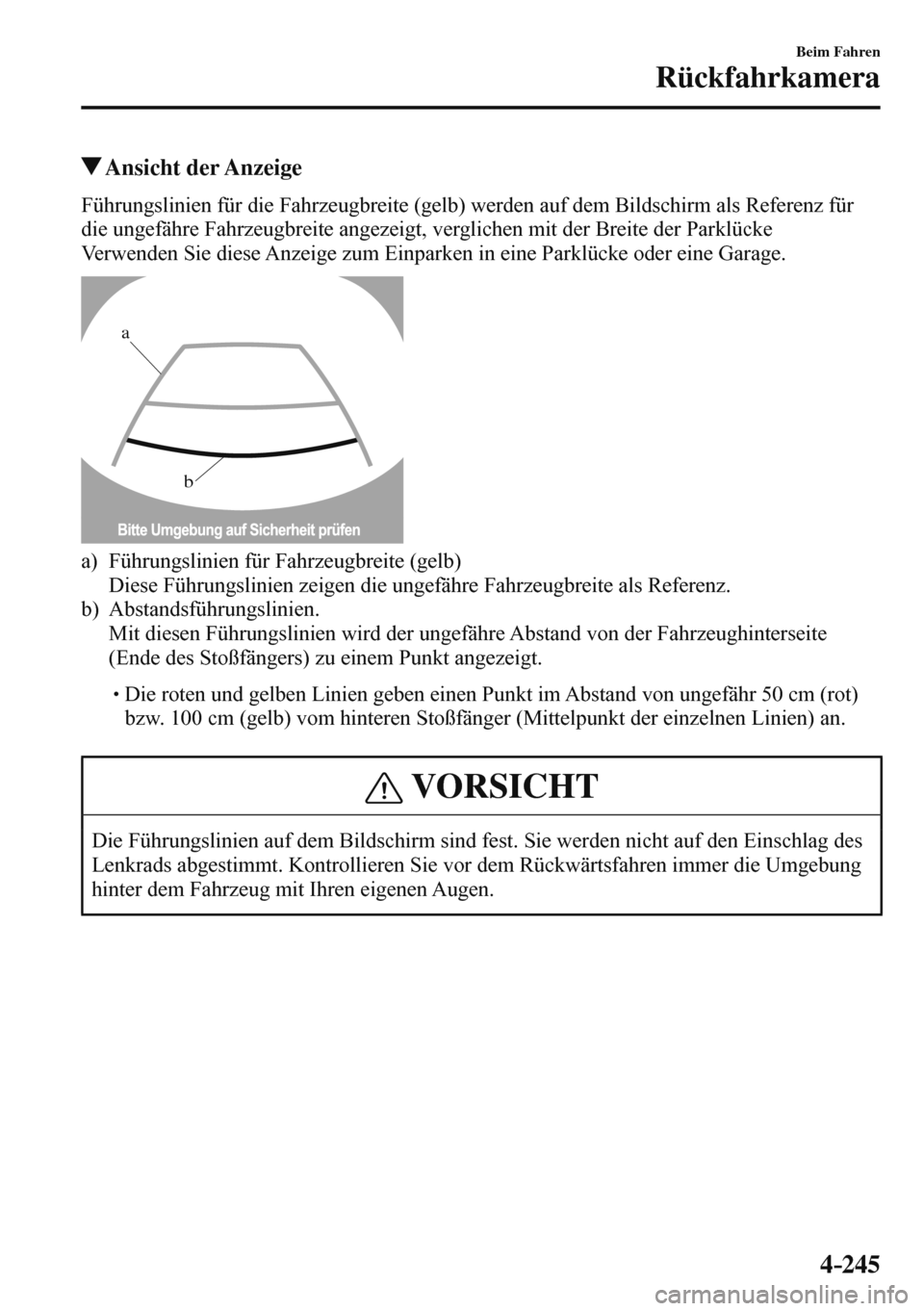

4–245
Beim Fahren
Rückfahrkamera
Ansicht der Anzeige
Führungslinien für die Fahrzeugbreite (gelb) werden auf dem Bildschirm als Referenz für
die ungefähre Fahrzeugbreite angezeigt, verglichen mit der Breite der Parklücke
Verwenden Sie diese Anzeige zum Einparken in eine Parklücke oder eine Garage.

b
a

a) Führungslinien für Fahrzeugbreite (gelb)
Diese Führungslinien zeigen die ungefähre Fahrzeugbreite als Referenz.
b) Abstandsführungslinien.
Mit diesen Führungslinien wird der ungefähre Abstand von der Fahrzeughinterseite
(Ende des Stoßfängers) zu einem Punkt angezeigt.



 Die roten und gelben Linien geben einen Punkt im Abstand von ungefähr 50 cm (rot)
bzw. 100 cm (gelb) vom hinteren Stoßfänger (Mittelpunkt der einzelnen Linien) an.

VORSICHT
Die Führungslinien auf dem Bildschirm sind fest. Sie werden nicht auf den Einschlag des
Lenkrads abgestimmt. Kontrollieren Sie vor dem Rückwärtsfahren immer die Umgebung
hinter dem Fahrzeug mit Ihren eigenen Augen.

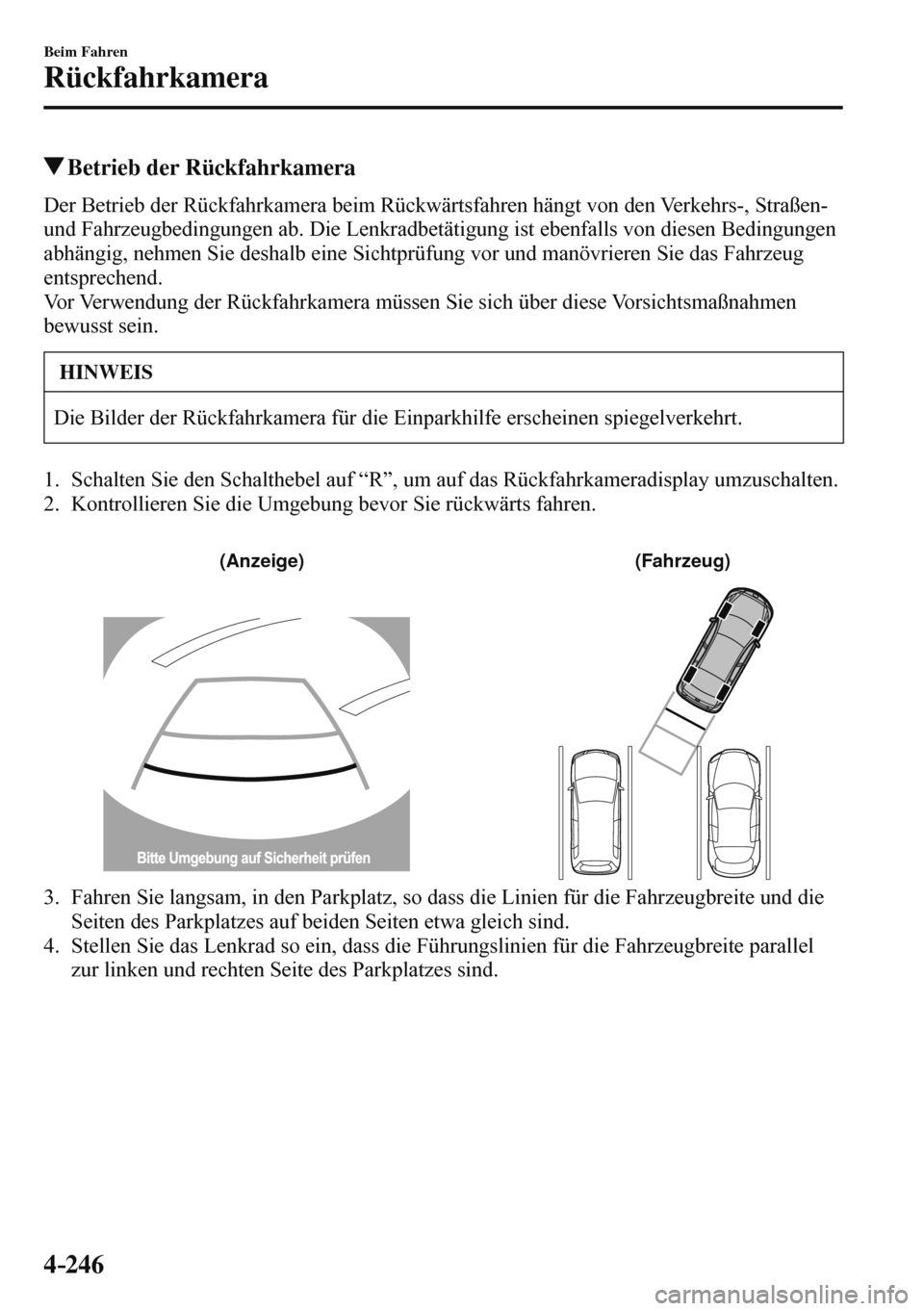

4–246
Beim Fahren
Rückfahrkamera
Betrieb der Rückfahrkamera
Der Betrieb der Rückfahrkamera beim Rückwärtsfahren hängt von den Verkehrs-, Straßen-
und Fahrzeugbedingungen ab. Die Lenkradbetätigung ist ebenfalls von diesen Bedingungen
abhängig, nehmen Sie deshalb eine Sichtprüfung vor und manövrieren Sie das Fahrzeug
entsprechend.
Vor Verwendung der Rückfahrkamera müssen Sie sich über diese Vorsichtsmaßnahmen
bewusst sein.
HINWEIS
Die Bilder der Rückfahrkamera für die Einparkhilfe erscheinen spiegelverkehrt.
1. Schalten Sie den Schalthebel auf “R”, um auf das Rückfahrkameradisplay umzuschalten.
2. Kontrollieren Sie die Umgebung bevor Sie rückwärts fahren.


(Anzeige) (Fahrzeug)

3. Fahren Sie langsam, in den Parkplatz, so dass die Linien für die Fahrzeugbreite und die
Seiten des Parkplatzes auf beiden Seiten etwa gleich sind.
4. Stellen Sie das Lenkrad so ein, dass die Führungslinien für die Fahrzeugbreite parallel
zur linken und rechten Seite des Parkplatzes sind.

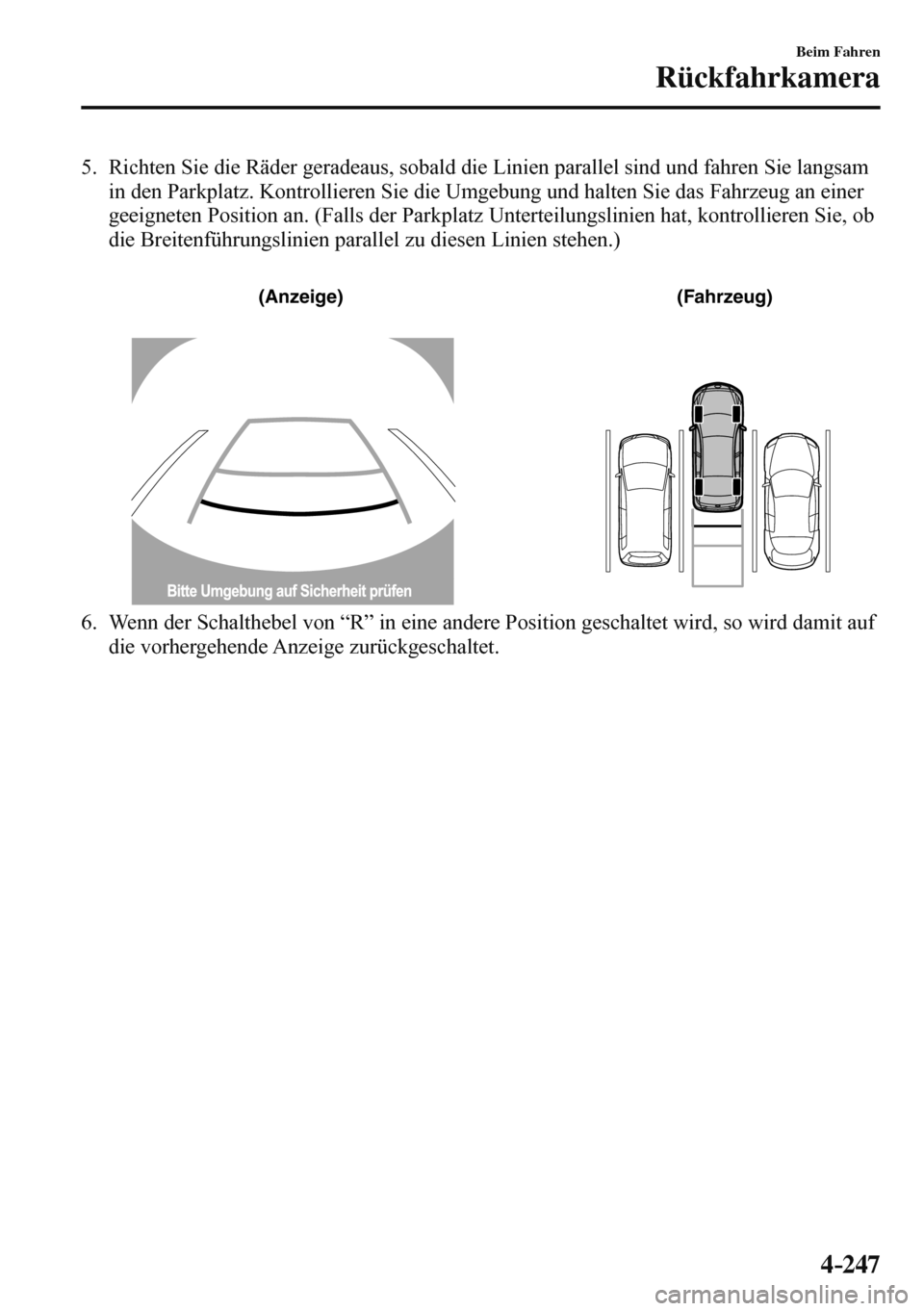

4–247
Beim Fahren
Rückfahrkamera
5. Richten Sie die Räder geradeaus, sobald die Linien parallel sind und fahren Sie langsam
in den Parkplatz. Kontrollieren Sie die Umgebung und halten Sie das Fahrzeug an einer
geeigneten Position an. (Falls der Parkplatz Unterteilungslinien hat, kontrollieren Sie, ob
die Breitenführungslinien parallel zu diesen Linien stehen.)


(Anzeige) (Fahrzeug)

6. Wenn der Schalthebel von “R” in eine andere Position geschaltet wird, so wird damit auf
die vorhergehende Anzeige zurückgeschaltet.
