Beim Fahren
Rückfahrkamera

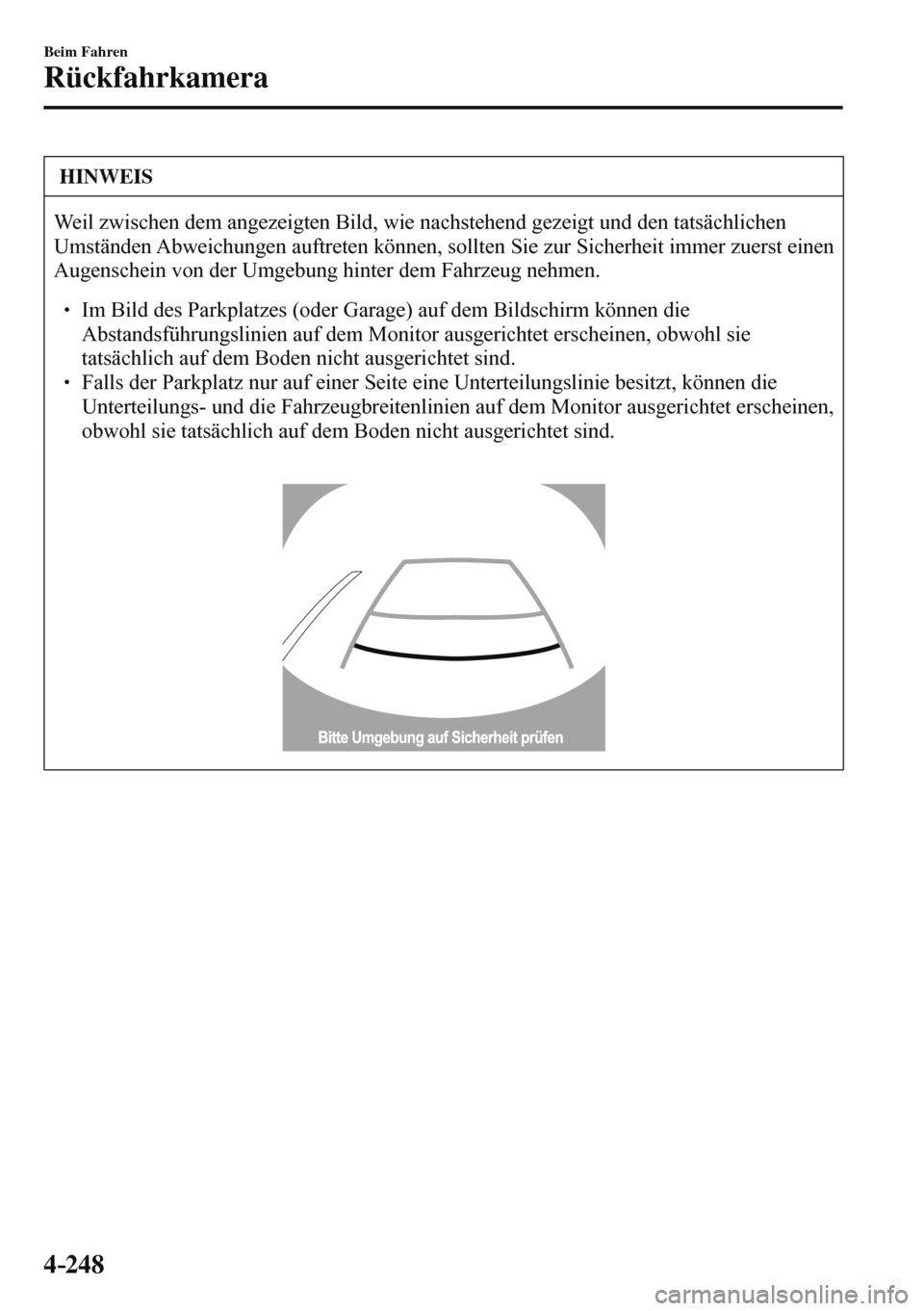

HINWEIS
Weil zwischen dem angezeigten Bild, wie nachstehend gezeigt und den tatsächlichen
Umständen Abweichungen auftreten können, sollten Sie zur Sicherheit immer zuerst einen
Augenschein von der Umgebung hinter dem Fahrzeug nehmen.

 Im Bild des Parkplatzes (oder Garage) auf dem Bildschirm können die
Abstandsführungslinien auf dem Monitor ausgerichtet erscheinen, obwohl sie
tatsächlich auf dem Boden nicht ausgerichtet sind.
  Falls der Parkplatz nur auf einer Seite eine Unterteilungslinie besitzt, können die
Unterteilungs- und die Fahrzeugbreitenlinien auf dem Monitor ausgerichtet erscheinen,
obwohl sie tatsächlich auf dem Boden nicht ausgerichtet sind.




4–249
Beim Fahren
Rückfahrkamera

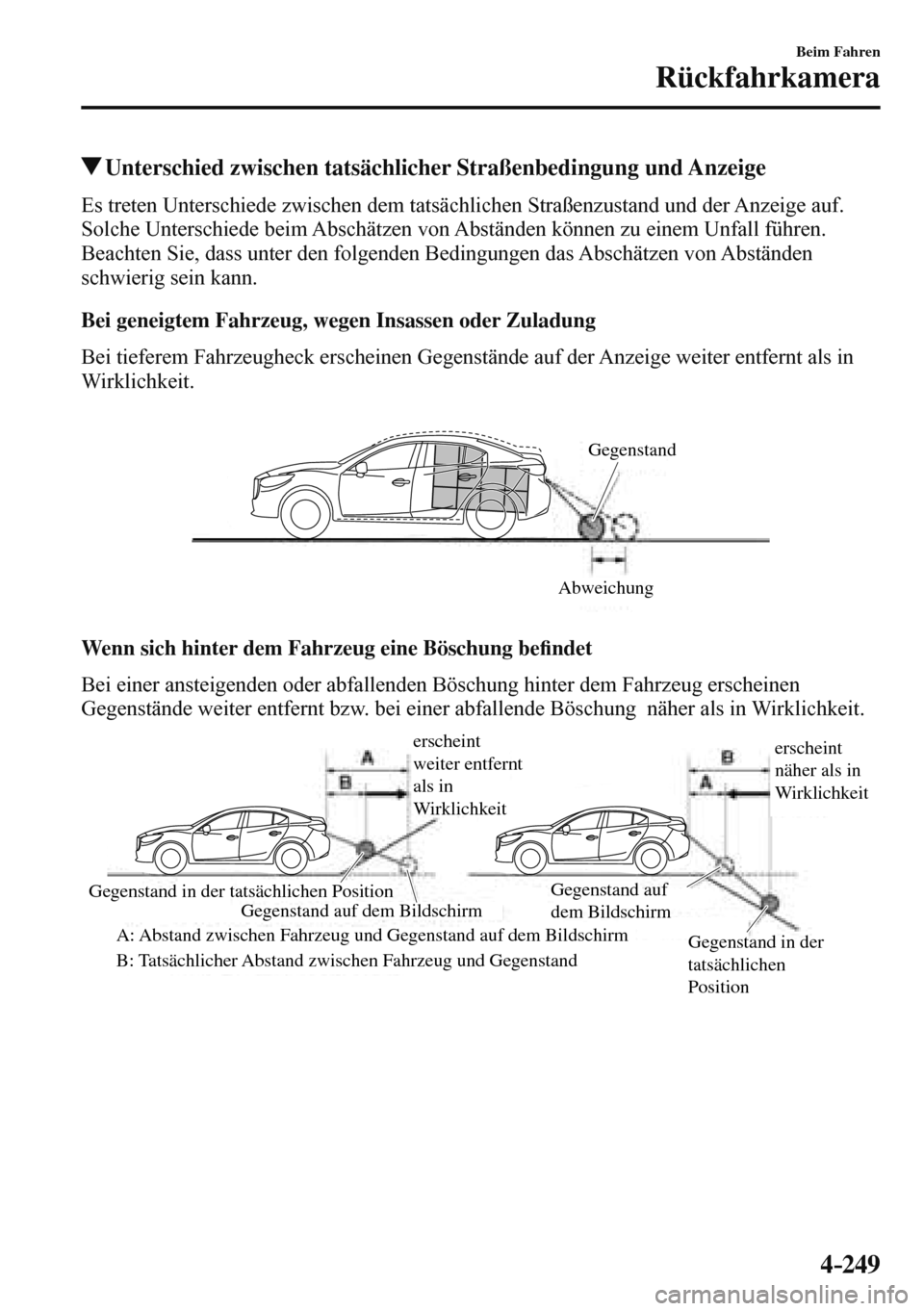

Unterschied zwischen tatsächlicher Straßenbedingung und Anzeige
Es treten Unterschiede zwischen dem tatsächlichen Straßenzustand und der Anzeige auf.
Solche Unterschiede beim Abschätzen von Abständen können zu einem Unfall führen.
Beachten Sie, dass unter den folgenden Bedingungen das Abschätzen von Abständen
schwierig sein kann.
Bei geneigtem Fahrzeug, wegen Insassen oder Zuladung
Bei tieferem Fahrzeugheck erscheinen Gegenstände auf der Anzeige weiter entfernt als in
Wirklichkeit.

AbweichungGegenstand
Wenn sich hinter dem Fahrzeug eine Böschung be¿ ndet
Bei einer ansteigenden oder abfallenden Böschung hinter dem Fahrzeug erscheinen
Gegenstände weiter entfernt bzw. bei einer abfallende Böschung näher als in Wirklichkeit.

erscheint
weiter entfernt
als in
Wirklichkeiterscheint
näher als in
Wirklichkeit
Gegenstand in der
tatsächlichen
Position Gegenstand in der tatsächlichen Position
Gegenstand auf dem Bildschirm
A: Abstand zwischen Fahrzeug und Gegenstand auf dem Bildschirm
B: Tatsächlicher Abstand zwischen Fahrzeug und GegenstandGegenstand auf
dem Bildschirm



4–250
Beim Fahren
Rückfahrkamera

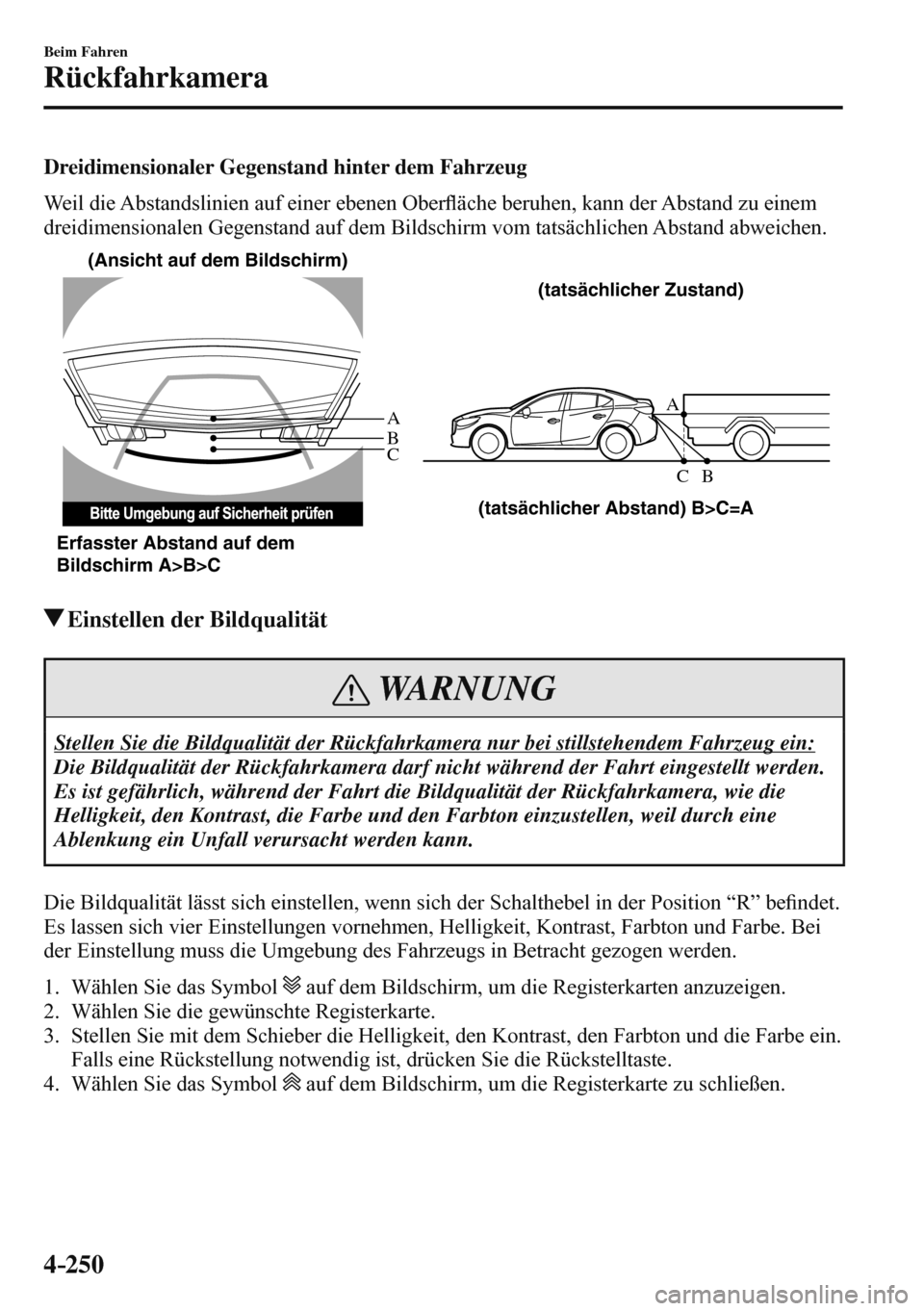

Dreidimensionaler Gegenstand hinter dem Fahrzeug
Weil die Abstandslinien auf einer ebenen OberÀ äche beruhen, kann der Abstand zu einem
dreidimensionalen Gegenstand auf dem Bildschirm vom tatsächlichen Abstand abweichen.

A
A
C B
CB
(tatsächlicher Abstand) B>C=A
Erfasster Abstand auf dem
Bildschirm A>B>C(Ansicht auf dem Bildschirm)
(tatsächlicher Zustand)

Einstellen der Bildqualität
WARNUNG
Stellen Sie die Bildqualität der Rückfahrkamera nur bei stillstehendem Fahrzeug ein:
Die Bildqualität der Rückfahrkamera darf nicht während der Fahrt eingestellt werden.
Es ist gefährlich, während der Fahrt die Bildqualität der Rückfahrkamera, wie die
Helligkeit, den Kontrast, die Farbe und den Farbton einzustellen, weil durch eine
Ablenkung ein Unfall verursacht werden kann.
Die Bildqualität lässt sich einstellen, wenn sich der Schalthebel in der Position “R” be¿ ndet.
Es lassen sich vier Einstellungen vornehmen, Helligkeit, Kontrast, Farbton und Farbe. Bei
der Einstellung muss die Umgebung des Fahrzeugs in Betracht gezogen werden.

1. Wählen Sie das Symbol auf dem Bildschirm, um die Registerkarten anzuzeigen.
2. Wählen Sie die gewünschte Registerkarte.
3. Stellen Sie mit dem Schieber die Helligkeit, den Kontrast, den Farbton und die Farbe ein.
Falls eine Rückstellung notwendig ist, drücken Sie die Rückstelltaste.
4. Wählen Sie das Symbol
auf dem Bildschirm, um die Registerkarte zu schließen.


4–251
Beim Fahren
Einparkhilfe
*nur bestimmte Modelle
E i n p a r k h i l f e *
Die Einparkhilfe verwendet Ultraschallsensoren, um Hindernisse in der Nähe des Fahrzeugs
bei niedrigen Geschwindigkeiten zu erfassen, wie beim Einparken in eine Garage oder eine
Parklücke und der Fahrer wird durch ein akustisches Signal und eine Erfassungsanzeige auf
den ungefähren Abstand vom Fahrzeug zu einem Hindernis aufmerksam gemacht.


Vorderer Sensor Hinterer SensorHinterer Sensor
Vorne Hinten
Stufenheck Schrägheck
Vorderer Ecksensor Hinterer Ecksensor Hinterer Ecksensor

WARNUNG
Verlassen Sie sich nicht vollständig auf die Einparkhilfe, sondern kontrollieren Sie zur
Sicherheit die Umgebung des Fahrzeugs visuell:
Die Einparkhilfe bietet dem Fahrer eine Hilfe beim Rückwärtsparken. Der
Erfassungsbereich der Sensoren ist beschränkt, es besteht die Möglichkeit eines
Unfalls, wenn Sie sich ausschließlich auf die Einparkhilfe verlassen. Kontrollieren Sie
deshalb immer die Umgebung des Fahrzeugs visuell.


4–252
Beim Fahren
Einparkhilfe
HINWEIS
  Bringen Sie kein Zubehör innerhalb des Erfassungsbereichs der Sensoren an. Das
System kann dadurch beeinträchtigt werden.
  Je nach der Art des Hindernisses und den Umgebungsbedingungen kann sich der
Erfassungsbereich der Sensoren verkleinern oder die Sensoren können Hindernisse gar
nicht mehr erfassen.
  Unter den folgenden Bedingungen ist ein normaler Betrieb nicht möglich:



 Am Sensor haftet Schmutz, Eis oder Schnee (nach dem Entfernen ist der Betrieb
wieder normal).



 Der Bereich um den Sensor ist gefroren (normaler Betrieb nach dem Auftauen).



 Der Sensor wird mit einer Hand abgedeckt.



 Der Sensor wurde übermäßigen Stößen ausgesetzt.



 Das Fahrzeug ist stark geneigt.



 Bei extrem heißen oder kalten Wetterbedingungen.



 Fahren auf unebenen, schrägen, kies- oder grasbedeckten Straßen.



 Andere Ultraschallquellen in Fahrzeugnähe, wie eine Hupe eines anderen Fahrzeugs,
das Motorgeräusch eines Motorrads, Luftdruckbremsen großer Fahrzeuge oder
Einparksensoren eines anderen Fahrzeugs.



 Fahren bei starkem Regen oder Wasserspritzer von der Straße.



 Eine im Handel erhältliche Flügel- oder Stabantenne für einen Radiosender ist in
Fahrzeug installiert.



 Das Fahrzeug bewegt sich gegen einen hohen oder eckigen Randstein.



 Ein Hindernis be¿ ndet sich zu nahe am Sensor.

 Hindernisse unter dem Stoßfänger können nicht erfasst werden. Hindernisse, die
niedriger als der Stoßfänger oder sehr schmal sind, können zuerst erfasst werden, aber
wenn sich das Fahrzeug annähert, ist eine Erfassung nicht mehr möglich.
  Die folgenden Arten von Hindernissen können nicht erfasst werden:



 Schmale Gegenstände wie Drähte oder Seile



 Gegenstände, die Ultraschall absorbieren, wie Baumwolle oder Schnee



 Eckige Gegenstände



 Sehr hohe Gegenstände, die sich gegen oben erweitern



 Kleine und kurze Gegenstände

 Falls ein Schlag auf den Stoßfänger eingewirkt hat, selbst nach einem kleinen Aufprall,
muss das System von einem einen Fachmann, wir empfehlen einen autorisierten
Mazda-Vertragshändler/Servicepartner überprüft werden. Bei Sensorabweichungen
lassen sich Hindernisse nicht erfassen.
  Es kann eine Systemstörung vorliegen, falls kein akustisches Signal ertönt und beim
Einschalten der Einparkhilfeschalters die Kontrollleuchte nicht leuchtet. Wenden Sie
sich in diesem Fall an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner.


4–253
Beim Fahren
Einparkhilfe
HINWEIS
  Es kann eine Systemstörung vorliegen, wenn das akustische Signal zur Anzeige einer
Störung ertönt und die Kontrollleuchte blinkt. Wenden Sie sich in diesem Fall an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
  Das Signal kann bei extrem tiefen Temperaturen oder bei Anhaften von Schmutz, Eis
oder Schnee überhört werden. Säubern Sie den Sensorbereich.
  Wenden Sie sich für die Installation einer Anhängerkupplung an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.
Sensorerfassungsbereich
Die Sensoren erfassen Hindernisse innerhalb des folgenden Bereichs.


Sensorabtastungsbereich (vorne)
Ecksensorabtastungsbereich (vorne) Sensorabtastungsbereich (hinten) Ecksensorabtastungsbereich (hinten)B
A
D
C A: ca. 50 cm
B: ca. 50 cm
C: ca. 100 cm
D: ca. 150 cm



4–254
Beim Fahren
Einparkhilfe
*nur bestimmte Modelle
Abstandsanzeige

Anzeige Abstand zwischen Fahrzeug und Hindernis
Ohne vorderem
Sensor und vorderem
Ecksensor Mit vorderem Sensor
und vorderem
Ecksensor Vorderer Sensor
* /
Vorderer Ecksensor * Hinterer Sensor/Hinterer
Ecksensor


Vorderer Sensor:
ca. 100—60 cm Hinterer Sensor:
ca. 150—60 cm

Vorderer Sensor:
ca. 60—45 cm
Vorderer Ecksensor:
ca. 50—37 cm Hinterer Sensor:
ca. 60—45 cm
Hinterer Ecksensor:
ca. 50—37 cm

Vorderer Sensor:
ca. 45—35 cm
Vorderer Ecksensor:
ca. 37—25 cm Hinterer Sensor:
ca. 45—35 cm
Hinterer Ecksensor:
ca. 37—25 cm


4–255
Beim Fahren
Einparkhilfe
*nur bestimmte Modelle
Anzeige Abstand zwischen Fahrzeug und Hindernis
Ohne vorderem
Sensor und vorderem
Ecksensor Mit vorderem Sensor
und vorderem
Ecksensor Vorderer Sensor
* /
Vorderer Ecksensor * Hinterer Sensor/Hinterer
Ecksensor

Vorderer Sensor:
Innerhalb ca. 35 cm
Vorderer Ecksensor:
innerhalb ca. 25 cm Hinterer Sensor:
Innerhalb ca. 35 cm
Hinterer Ecksensor:
innerhalb ca. 25 cm
