2016 MAZDA MODEL 3 HATCHBACK Betriebsanleitung (in German)

4–184
Beim Fahren
i-ACTIVSENSE
Anzeige der Fahrspurmarkierung
Beim Aktivieren des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten
(LDWS) von Bereitschaft auf Betrieb, werden die Fahrspurmarkierungen in der Active
Driving-Anzeige angezeigt. Das System wird aktiviert, wenn eine weiße (gelbe) Linie auf
der linken oder auf der rechten Seite erfasst wird.

Systemzustand Anzeige auf dem Display
Bereitschaft


Betriebsstatus



Automatisches Deaktivieren
Unter den folgenden Bedingungen werden der aktive Spurhalteassistent (LAS) und der
Spurhalteassistent (LDWS) automatisch aufgehoben. Der aktive Spurhalteassistenten (LAS)
und der Spurhalteassistent (LDWS) werden automatisch wieder aktiviert, wenn sie wieder
betriebsbereit sind.



 Die Kameratemperatur ist zu niedrig bzw. zu hoch.



 Die Windschutzscheibe in der Nähe der Kamera ist beschlagen.



 Die Windschutzscheibe in der Nähe der Kamera ist abgedeckt, so dass die Sicht nach
vorne schlecht ist.

(Automatisches Deaktivieren der Warnungen)
Beim Ausführen der folgenden Bedienungen nimmt der aktive Spurhalteassistent (LAS)
und der Spurhalteassistent (LDWS) an, dass der Fahrer die Fahrspur absichtlich wechseln
will und das System wird automatisch ausgeschaltet. Nach dem Vorgang wird der Betrieb
des aktiven Spurhalteassistenten (LAS) und des Spurhalteassistenten (LDWS) automatisch
wieder aufgenommen.



 Das Lenkrad wird plötzlich betätigt.



 Das Bremspedal ist gedrückt.



 Das Gaspedal wird gedrückt.
 (Um die Funktion zur Aufhebung der automatischen Emp¿ ndlichkeit aufzuheben,
deaktivieren Sie in den individuellen Einstellungen “Emp¿ ndlichkeit der
Warnungsauslösung”.)



 Der Blinkerhebel wird betätigt.



 Das Fahrzeug überfährt eine Fahrspurmarkierung.


4–185
Beim Fahren
i-ACTIVSENSE

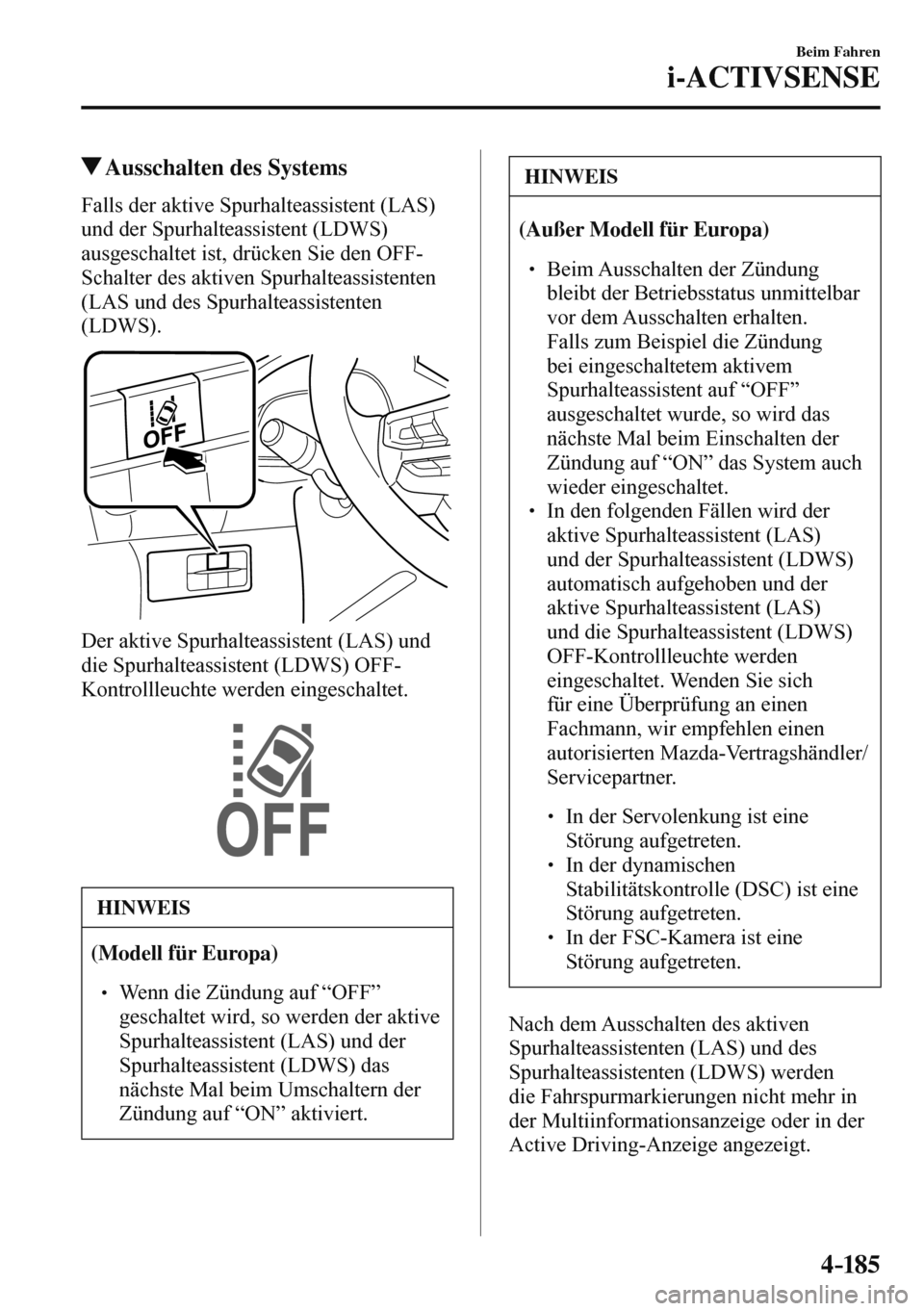

Ausschalten des Systems
Falls der aktive Spurhalteassistent (LAS)
und der Spurhalteassistent (LDWS)
ausgeschaltet ist, drücken Sie den OFF-
Schalter des aktiven Spurhalteassistenten
(LAS und des Spurhalteassistenten
(LDWS).


Der aktive Spurhalteassistent (LAS) und
die Spurhalteassistent (LDWS) OFF-
Kontrollleuchte werden eingeschaltet.


HINWEIS
(Modell für Europa)

 Wenn die Zündung auf “OFF”
geschaltet wird, so werden der aktive
Spurhalteassistent (LAS) und der
Spurhalteassistent (LDWS) das
nächste Mal beim Umschaltern der
Zündung auf “ON” aktiviert.
HINWEIS

(Außer Modell für Europa)

 Beim Ausschalten der Zündung
bleibt der Betriebsstatus unmittelbar
vor dem Ausschalten erhalten.
Falls zum Beispiel die Zündung
bei eingeschaltetem aktivem
Spurhalteassistent auf “OFF”
ausgeschaltet wurde, so wird das
nächste Mal beim Einschalten der
Zündung auf “ON” das System auch
wieder eingeschaltet.
  In den folgenden Fällen wird der
aktive Spurhalteassistent (LAS)
und der Spurhalteassistent (LDWS)
automatisch aufgehoben und der
aktive Spurhalteassistent (LAS)
und die Spurhalteassistent (LDWS)
OFF-Kontrollleuchte werden
eingeschaltet. Wenden Sie sich
für eine Überprüfung an einen
Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/
Servicepartner.



 In der Servolenkung ist eine
Störung aufgetreten.



 In der dynamischen
Stabilitätskontrolle (DSC) ist eine
Störung aufgetreten.



 In der FSC-Kamera ist eine
Störung aufgetreten.
Nach dem Ausschalten des aktiven
Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS) werden
die Fahrspurmarkierungen nicht mehr in
der Multiinformationsanzeige oder in der
Active Driving-Anzeige angezeigt.


4–186
Beim Fahren
i-ACTIVSENSE

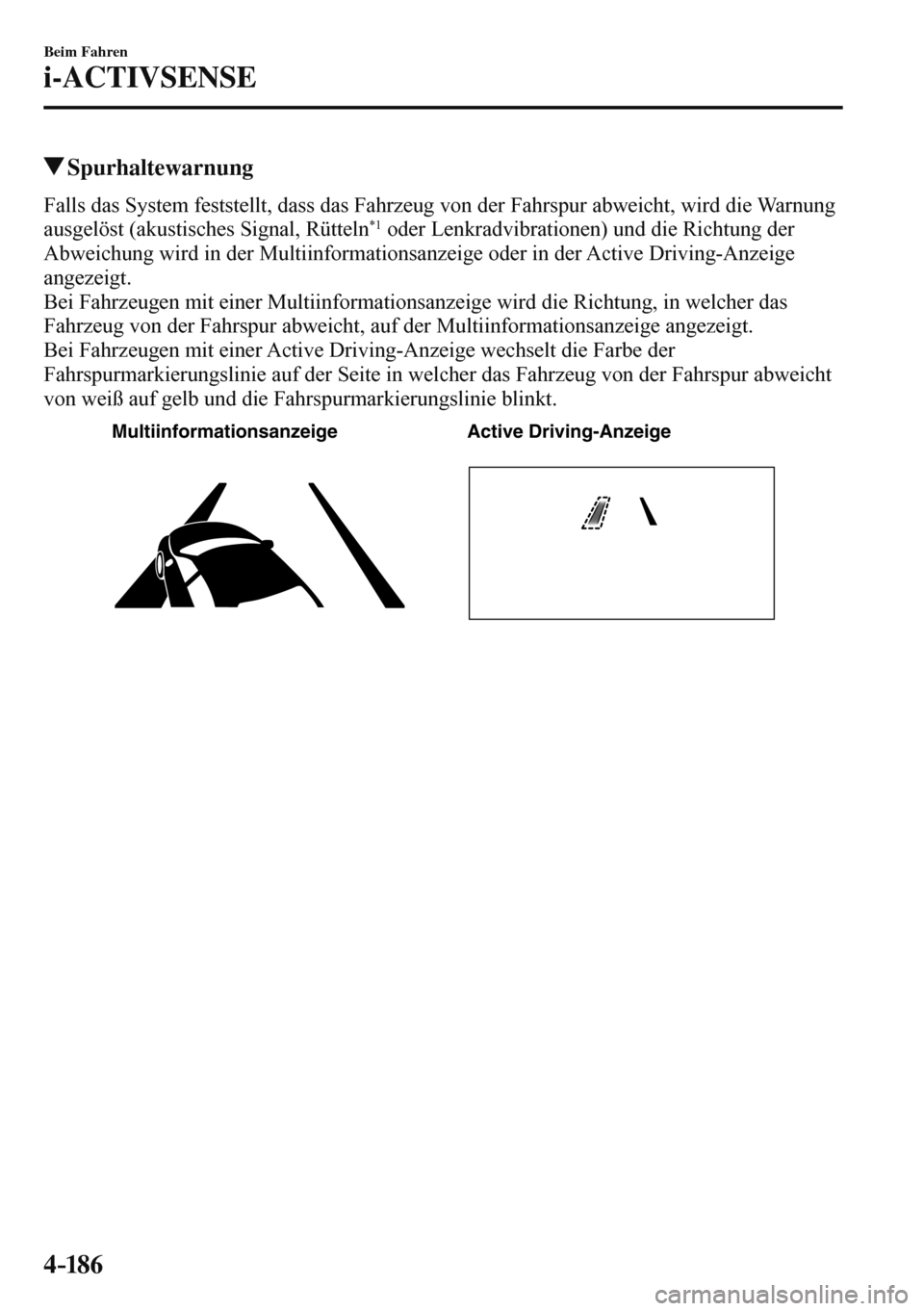

Spurhaltewarnung
Falls das System feststellt, dass das Fahrzeug von der Fahrspur abweicht, wird die Warnung
ausgelöst (akustisches Signal, Rütteln *1 oder Lenkradvibrationen) und die Richtung der
Abweichung wird in der Multiinformationsanzeige oder in der Active Driving-Anzeige
angezeigt.
Bei Fahrzeugen mit einer Multiinformationsanzeige wird die Richtung, in welcher das
Fahrzeug von der Fahrspur abweicht, auf der Multiinformationsanzeige angezeigt.
Bei Fahrzeugen mit einer Active Driving-Anzeige wechselt die Farbe der
Fahrspurmarkierungslinie auf der Seite in welcher das Fahrzeug von der Fahrspur abweicht
von weiß auf gelb und die Fahrspurmarkierungslinie blinkt.

Multiinformationsanzeige Active Driving-Anzeige



4–187
Beim Fahren
i-ACTIVSENSE

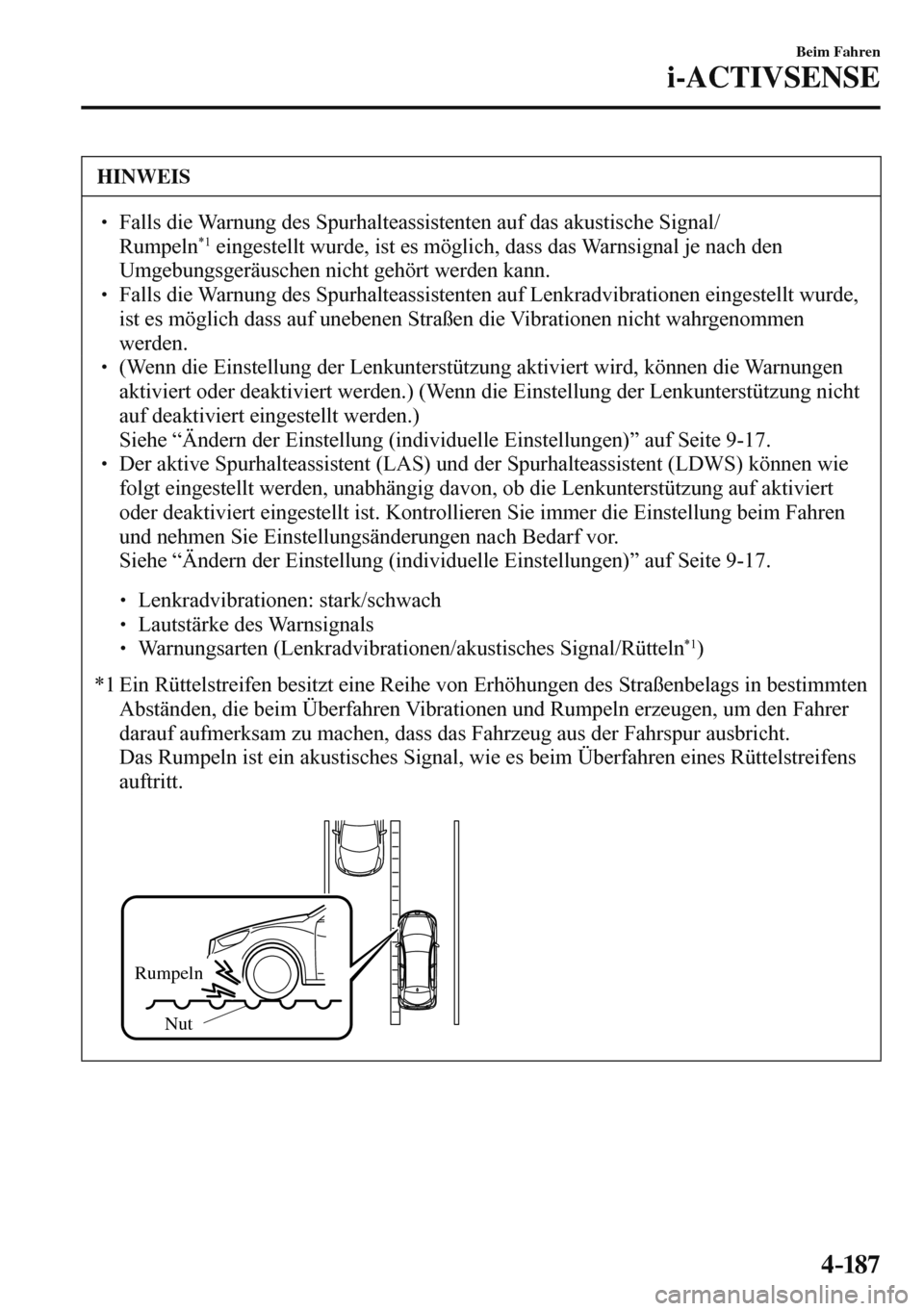

HINWEIS
  Falls die Warnung des Spurhalteassistenten auf das akustische Signal/
Rumpeln *1 eingestellt wurde, ist es möglich, dass das Warnsignal je nach den
Umgebungsgeräuschen nicht gehört werden kann.
  Falls die Warnung des Spurhalteassistenten auf Lenkradvibrationen eingestellt wurde,
ist es möglich dass auf unebenen Straßen die Vibrationen nicht wahrgenommen
werden.
  (Wenn die Einstellung der Lenkunterstützung aktiviert wird, können die Warnungen
aktiviert oder deaktiviert werden.) (Wenn die Einstellung der Lenkunterstützung nicht
auf deaktiviert eingestellt werden.)
 Siehe “Ändern der Einstellung (individuelle Einstellungen)” auf Seite 9-17 .   Der aktive Spurhalteassistent (LAS) und der Spurhalteassistent (LDWS) können wie
folgt eingestellt werden, unabhängig davon, ob die Lenkunterstützung auf aktiviert
oder deaktiviert eingestellt ist. Kontrollieren Sie immer die Einstellung beim Fahren
und nehmen Sie Einstellungsänderungen nach Bedarf vor.
 Siehe “Ändern der Einstellung (individuelle Einstellungen)” auf Seite 9-17 .


 Lenkradvibrationen: stark/schwach



 Lautstärke des Warnsignals



 Warnungsarten (Lenkradvibrationen/akustisches Signal/Rütteln *1 )
*1 Ein Rüttelstreifen besitzt eine Reihe von Erhöhungen des Straßenbelags in bestimmten
Abständen, die beim Überfahren Vibrationen und Rumpeln erzeugen, um den Fahrer
darauf aufmerksam zu machen, dass das Fahrzeug aus der Fahrspur ausbricht.
Das Rumpeln ist ein akustisches Signal, wie es beim Überfahren eines Rüttelstreifens
auftritt.


Rumpeln
Nut



4–18 8
Beim Fahren
i-ACTIVSENSE
*nur bestimmte Modelle

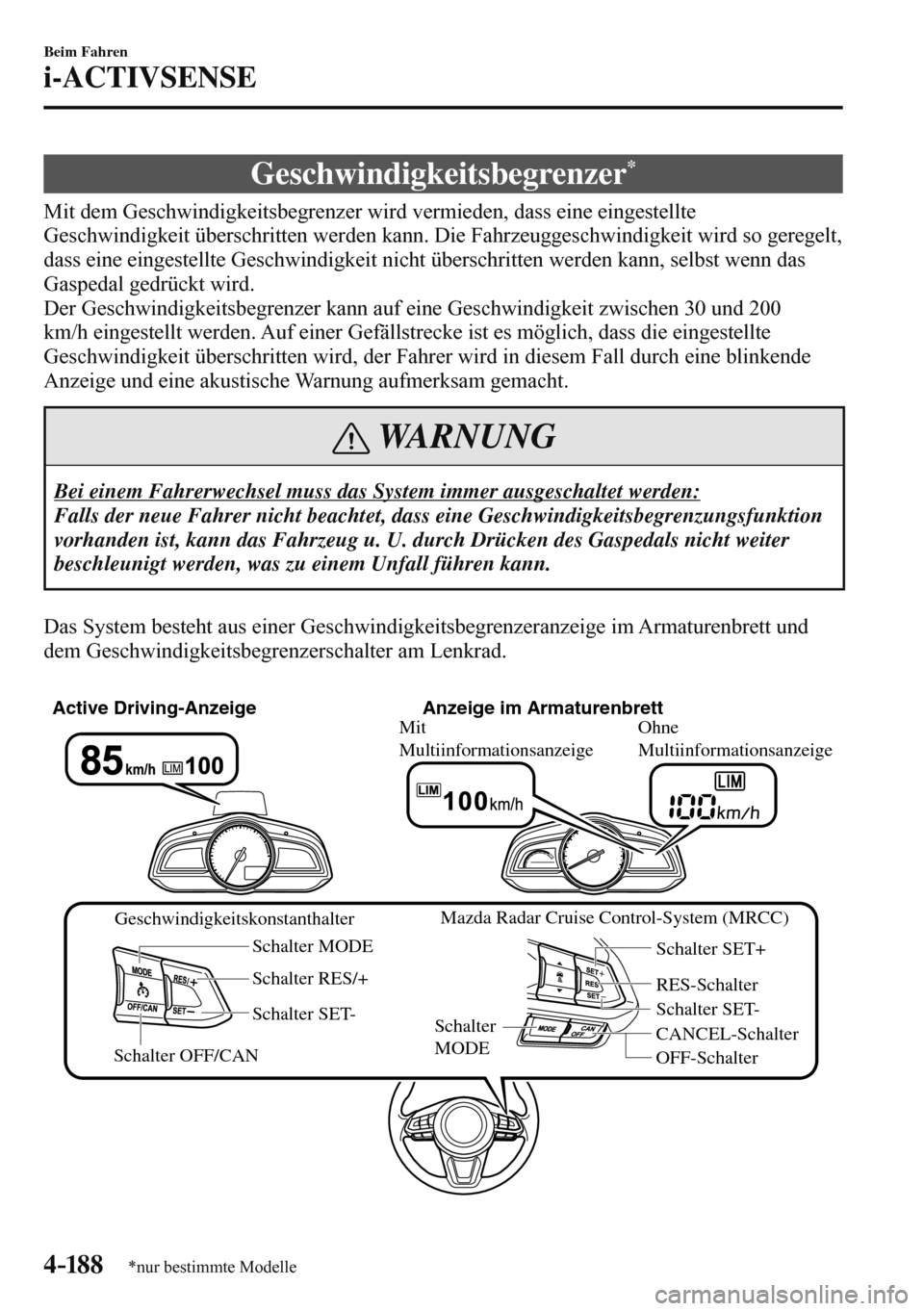

Geschwindigkeitsbegrenzer *
Mit dem Geschwindigkeitsbegrenzer wird vermieden, dass eine eingestellte
Geschwindigkeit überschritten werden kann. Die Fahrzeuggeschwindigkeit wird so geregelt,
dass eine eingestellte Geschwindigkeit nicht überschritten werden kann, selbst wenn das
Gaspedal gedrückt wird.
Der Geschwindigkeitsbegrenzer kann auf eine Geschwindigkeit zwischen 30 und 200
km/h eingestellt werden. Auf einer Gefällstrecke ist es möglich, dass die eingestellte
Geschwindigkeit überschritten wird, der Fahrer wird in diesem Fall durch eine blinkende
Anzeige und eine akustische Warnung aufmerksam gemacht.
WARNUNG
Bei einem Fahrerwechsel muss das System immer ausgeschaltet werden:
Falls der neue Fahrer nicht beachtet, dass eine Geschwindigkeitsbegrenzungsfunktion
vorhanden ist, kann das Fahrzeug u. U. durch Drücken des Gaspedals nicht weiter
beschleunigt werden, was zu einem Unfall führen kann.
Das System besteht aus einer Geschwindigkeitsbegrenzeranzeige im Armaturenbrett und
dem Geschwindigkeitsbegrenzerschalter am Lenkrad.


GeschwindigkeitskonstanthalterMazda Radar Cruise Control-System (MRCC) Active Driving-Anzeige Anzeige im Armaturenbrett
Mit
MultiinformationsanzeigeOhne
Multiinformationsanzeige
Schalter MODE
Schalter RES/+
Schalter SET-
Schalter OFF/CANCANCEL-Schalter RES-Schalter
OFF-Schalter Schalter
MODE
Schalter SET- Schalter SET+



4–189
Beim Fahren
i-ACTIVSENSE

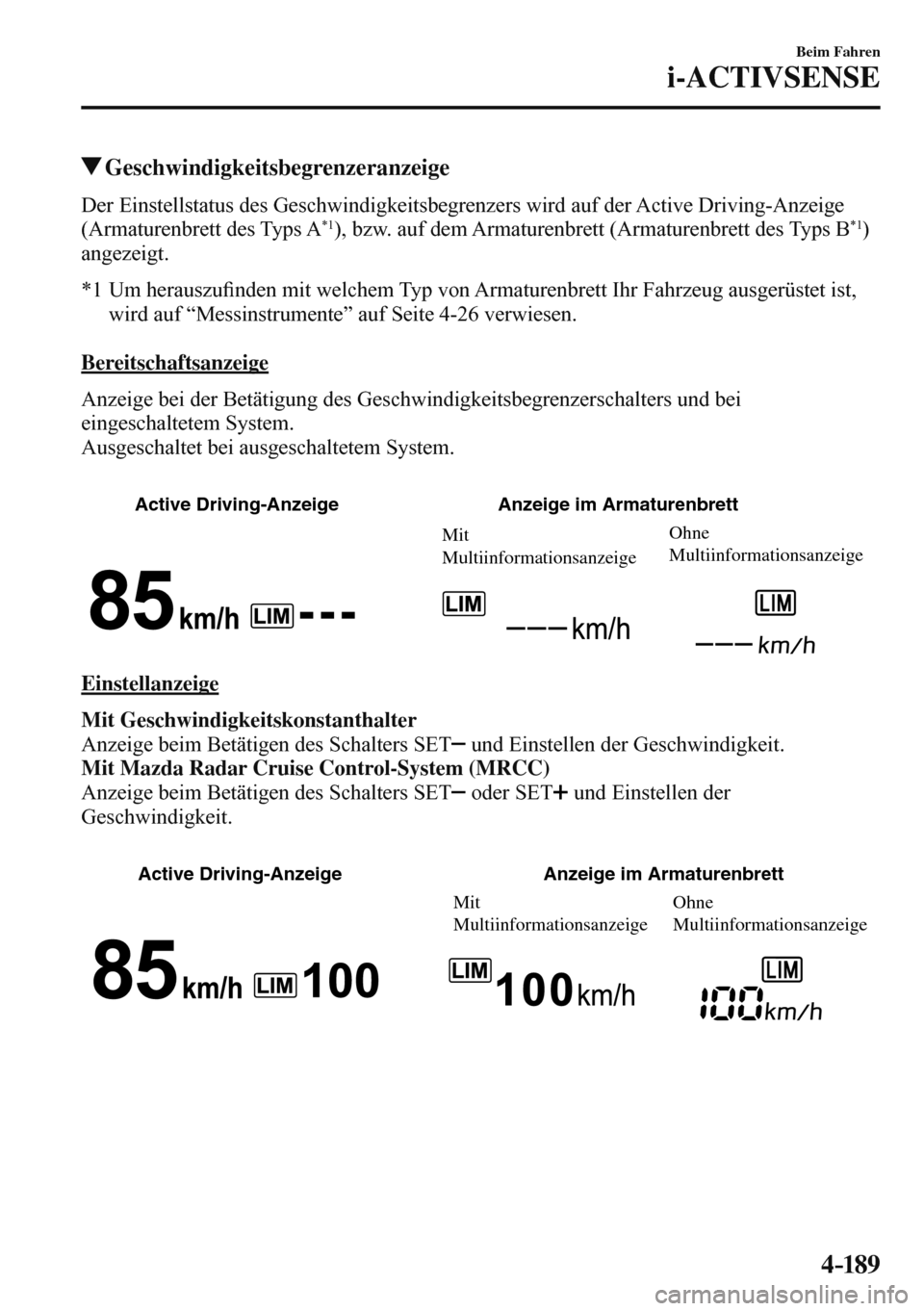

Geschwindigkeitsbegrenzeranzeige
Der Einstellstatus des Geschwindigkeitsbegrenzers wird auf der Active Driving-Anzeige
(Armaturenbrett des Typs A *1 ), bzw. auf dem Armaturenbrett (Armaturenbrett des Typs B *1 )
angezeigt.

*1 Um herauszu¿ nden mit welchem Typ von Armaturenbrett Ihr Fahrzeug ausgerüstet ist,
wird auf “Messinstrumente” auf Seite 4-26 verwiesen.

Bereitschaftsanzeige
Anzeige bei der Betätigung des Geschwindigkeitsbegrenzerschalters und bei
eingeschaltetem System.
Ausgeschaltet bei ausgeschaltetem System.


Active Driving-Anzeige Anzeige im Armaturenbrett
Mit
MultiinformationsanzeigeOhne
Multiinformationsanzeige

Einstellanzeige
Mit Geschwindigkeitskonstanthalter
Anzeige beim Betätigen des Schalters SET
und Einstellen der Geschwindigkeit.
Mit Mazda Radar Cruise Control-System (MRCC)
Anzeige beim Betätigen des Schalters SET
oder SET und Einstellen der
Geschwindigkeit.


Active Driving-Anzeige Anzeige im Armaturenbrett
Mit
MultiinformationsanzeigeOhne
Multiinformationsanzeige



4–190
Beim Fahren
i-ACTIVSENSE
Ausschaltanzeige
Anzeige bei einer der folgenden Bedienungen und wenn das System vorübergehend
ausgeschaltet wird.



 Betätigung des Schalters OFF/CAN



 Starkes Drücken des Gaspedals

Active Driving-Anzeige Anzeige im Armaturenbrett
Mit
MultiinformationsanzeigeOhne
Multiinformationsanzeige

Hauptdisplay (weiß) des Geschwindigkeitsbegrenzers, Einstelldisplay (weiß)/
Einstellkontrollleuchte (grün) des Geschwindigkeitsbegrenzers
Hauptdisplay des Geschwindigkeitsbegrenzers (weiß)
Das Hauptdisplay des Geschwindigkeitsbegrenzers (weiß) wird bei aktiviertem
Geschwindigkeitsbegrenzer im Armaturenbrett angezeigt.


Einstelldisplay (weiß)/Einstellkontrollleuchte (grün) des Geschwindigkeitsbegrenzers
Das Einstelldisplay des Geschwindigkeitsbegrenzers (weiß) wird im Armaturenbrett
angezeigt und die Einstellkontrollleuchte des Geschwindigkeitsbegrenzers (grün) leuchtet
nach dem Einstellen einer Geschwindigkeit.




4–191
Beim Fahren
i-ACTIVSENSE
Akustisches Geschwindigkeitsbegrenzerwarnsignal
Anzeige im Armaturenbrett
Falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr als
etwa 3 km/h überschreitet, ertönt eine akustische Warnung und gleichzeitig blinkt die
Geschwindigkeitsbegrenzeranzeige. Die akustische Warnung ertönt so lange, bzw. die
Anzeige blinkt so lange, bis die Fahrzeuggeschwindigkeit auf oder unter die eingestellte
Geschwindigkeit abfällt.
Anzeige auf der Active Driving-Anzeige
Falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr als etwa 3
km/h überschreitet, ertönt eine kontinuierliche akustische Warnung und gleichzeitig blinkt
die Geschwindigkeitsbegrenzeranzeige. Das Display hört auf zu blinken und leuchtet
kontinuierlich, falls die Fahrzeuggeschwindigkeit die eingestellte Geschwindigkeit um mehr
als etwa 3 km/h überschreitet und das Display und das akustische Signal bleiben aktiviert,
bis die Fahrzeuggeschwindigkeit unter die eingestellte Geschwindigkeit abfällt.
Überprüfen Sie die Sicherheit der Umgebung und stellen Sie die Geschwindigkeit durch
Betätigen der Bremse ein. Halten Sie auch einen sicheren Abstand zum nachfolgenden
Fahrzeug ein.



Active Driving-Anzeige Anzeige im Armaturenbrett
Mit
MultiinformationsanzeigeOhne
Multiinformationsanzeige

VORSICHT
(Mit Geschwindigkeitskonstanthalter)
Falls die Regelgeschwindigkeit durch Drücken von SET
oder RES / auf eine niedrigere
Geschwindigkeit als die gegenwärtige eingestellt wird, so wird während ungefähr 30
Sekunden kein akustisches Warnsignal ausgelöst, selbst wenn die neu eingestellte
Geschwindigkeit um 3 km/h überschritten wird. Seien Sie vorsichtig, nicht mit höherer als
der eingestellten Geschwindigkeit zu fahren.
(Mit Mazda Radar Cruise Control-System (MRCC))
Falls die Regelgeschwindigkeit durch Drücken von SET
oder RES auf eine niedrigere
Geschwindigkeit als die gegenwärtige eingestellt wird, so wird während ungefähr 30
Sekunden kein akustisches Warnsignal ausgelöst, selbst wenn die neu eingestellte
Geschwindigkeit um 3 km/h überschritten wird. Seien Sie vorsichtig, nicht mit höherer als
der eingestellten Geschwindigkeit zu fahren.
