9–12
Technische Daten
Technische Daten
*nur bestimmte Modelle
Glühlampen
Außenleuchte
Stufenheck (Außer Golfstaaten/Irak)/Schrägheck
Glühlampen Kategorie
Leistung UNECE *1 (SAE)
Scheinwerfer
Mit LED-
Scheinwerfern Fern-/Abblendlicht LED *2 — (—)
Mit
Halogenscheinwerfern Fernlicht
Mit
Tagesfahrleuchten 55/15 *3 H15 (—)
Ohne
Tagesfahrleuchten 60 HB3 (9005)
Abblendlicht 55 H11 (H11)
Tagesfahrleuchten/Begrenzungsleuchten (mit LED-Scheinwerfern) LED
*2 — (—)
Tagesfahrleuchten (mit Halogenscheinwerfern) * 55/15 *4 H15 (—)
Begrenzungsleuchten (mit Halogenscheinwerfern) 5 W5W (—)
Nebelscheinwerfer
* LED *2 — (—)
Vordere Blinkleuchten 21
WY21W (7443NA)
Seitliche Blinkleuchten * L E D *2 — (—)
Zusatzbremsleuchte LED *2 — (—)
Hintere Blinkleuchten 21
WY21W (7443NA)
Bremsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Schlussleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Brems-/Schlussleuchten (mit Halogenscheinwerfer) 21/5 W21/5W (7443)
Rückfahrscheinwerfer Stufenheck 16 W16W (921)
Schrägheck 21 W21W (7440)
Nebelschlussleuchte
* 21 W21W (7440)
Kennzeichenleuchten 5 W5W (—)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.
*3 Glühlampe mit Doppelglühfaden, für die Scheinwerfer wird nur eine 55 W Glühfadenlampe (Fernlicht)
verwendet.
*4 Doppeldrahtglühlampe, für die Tagesfahrleuchten wird nur eine Glühlampe mit einem 15 W-Glühdraht
verwendet.




9–13
Technische Daten
Technische Daten
*nur bestimmte Modelle
Stufenheck (Golfstaaten/Irak)
Glühlampen Kategorie
Leistung UNECE *1 (SAE)
Scheinwerfer Mit LED-Scheinwerfern Fern-/Abblendlicht LED *2 — (—)
Mit
Halogenscheinwerfern Fernlicht 60 HB3 (—)
Abblendlicht 55 H11 (H11)
Tagesfahrleuchten (mit LED-Scheinwerfern) LED
*2 — (—)
Begrenzungsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Vordere Begrenzungsleuchten (mit LED-Scheinwerfern) 5 WY5W (—)
Begrenzungsleuchten/Vordere Begrenzungsleuchten (mit
Halogenscheinwerfer) 5 WY5W (—)
Nebelscheinwerfer
* LED *2 — (—)
Vordere Blinkleuchten 21
WY21W (7443NA)
Seitliche Blinkleuchten LED *2 — (—)
Zusatzbremsleuchte LED *2 — (—)
Hintere Blinkleuchten 21
WY21W (7443NA)
Bremsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Schlussleuchten/Hintere Begrenzungsleuchten (mit LED-Scheinwerfern) LED *2 — (—)
Bremsleuchten/Schlussleuchten/Hintere Begrenzungsleuchten (mit
Halogenscheinwerfer) 21 W21W (7440)
Rückfahrscheinwerfer 16 W16W (921)
Kennzeichenleuchten 5 W5W (—)
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).
*2 LED ist die Abkürzung für Light Emitting Diode.


Innenleuchte
Glühlampen Kategorie
Leistung UNECE *1
Kofferraumleuchte (Stufenheck) 3 —
Gepäckraumleuchte (Schrägheck) 5 —
Deckenleuchten (vorne)/Kartenleseleuchten
* 8 —
Deckenleuchte (vorne) * 10 —
Deckenleuchte (hinten) * 10 —
Make-up-Spiegelleuchte * 2 —
*1 UNECE bedeutet Wirtschaftskommission der Vereinten Nationen für Europa (United Nations Economic
Commission for Europe).




9–14
Technische Daten
Technische Daten
Reifen

Beispiel einer Reifenbezeichnung
Reifenbreite
Höhen-/Breitenverhältnis (%)
BauartMatsch und Schnee
Geschwindigkeitssymbol
Tragfähigkeitsindex (nicht bei ZR-Reifen)Felgendurchmesser (Zoll)
Geschwindigkeitssymbole
Verwenden Sie für Ihr Fahrzeug Reifen mit dem richtigen Geschwindigkeitssymbol.
Geschwindigkeitssymbol Höchstgeschwindigkeit
Q bis 160 km/h
R bis 170 km/h
S bis 180 km/h
T bis 190 km/h
U bis 200 km/h
H bis 210 km/h
V bis 240 km/h
W bis 270 km/h
Y bis 300 km/h
ZR über 240 km/h

Reifen und Reifendruck
HINWEIS
Die Reifen sind optimal auf die Karosserie abgestimmt.
Mazda emp¿ ehlt bei einem Austausch Reifen des gleichen Typs wie die Originalbereifung
zu verwenden. Wenden Sie sich für Einzelheiten an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.
Für die Reifendimension und den Reifendruck wird auf das Reifendruckschild verwiesen
(Seite 6-49 ).
Nach der Einstellung des Reifendrucks muss das Reifendrucküberwachungssystem
initialisiert werden, damit das System richtig funktioniert.
Siehe “Initialisierung des Reifendrucküberwachungssystems” auf Seite 4-239 .



9–15
Technische Daten
Technische Daten
*nur bestimmte Modelle
Standardreifen
Reifendimension Reifendruck
bis zu 3 Personen —volle Zuladung
205/60R16 92V Vorne 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
215/45R18
89W Typ A
*1 Vorne 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
Typ B
*1 Vorne 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
215/45ZR18 93W Vorne 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 230 kPa (2,3 bar, 33 psi) 300 kPa (3,0 bar, 44 psi)
1 Person: ca. 75 kg *1 Für den richtigen Reifendruck wird auf das Reifendruckschild am Fahrertürrahmen verwiesen. Siehe
“Reifendruckschild” auf Seite 9-3 .


Notrad
*
Reifendimension Reifendruck
T125/70D16 96M 420 kPa (60 psi)
185/55R16 87M 320 kPa (3,2 bar, 46 psi)

Winterreifen
ReifendimensionReifendruck
bis zu 3 Personen —volle Zuladung
205/60R16
*1 M S Vorne 250 kPa (2,5 bar, 36 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 270 kPa (2,7 bar, 39 psi) 320 kPa (3,2 bar, 46 psi) *3 ,
340 kPa (3,4 bar, 49 psi) *4
215/45R18
*2 M S Vorne 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
Hinten 250 kPa (2,5 bar, 36 psi) 320 kPa (3,2 bar, 46 psi)
1 Person: ca. 75 kg *1 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S/92H/92V
*2 Tragfähigkeitsindex und Geschwindigkeitssymbol: 89Q/89S/89H/89V/89W
*3 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92Q/92S
*4 Tragfähigkeitsindex und Geschwindigkeitssymbol: 92H/92V

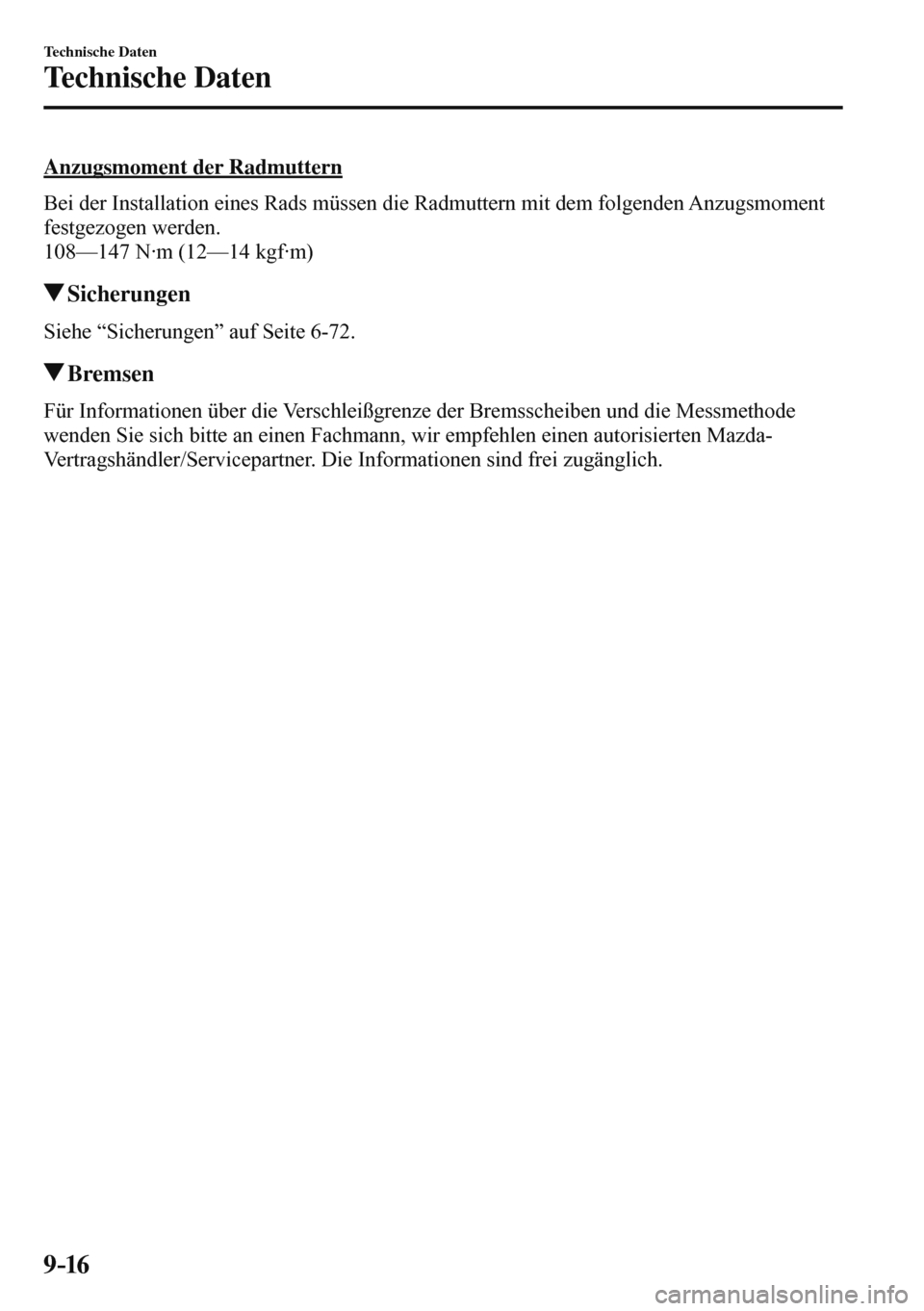

9–16
Technische Daten
Technische Daten
Anzugsmoment der Radmuttern
Bei der Installation eines Rads müssen die Radmuttern mit dem folgenden Anzugsmoment
festgezogen werden.
108—147 N·m (12—14 kgf·m)
Sicherungen
Siehe “Sicherungen” auf Seite 6-72 .
Bremsen
Für Informationen über die Verschleißgrenze der Bremsscheiben und die Messmethode
wenden Sie sich bitte an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner. Die Informationen sind frei zugänglich.

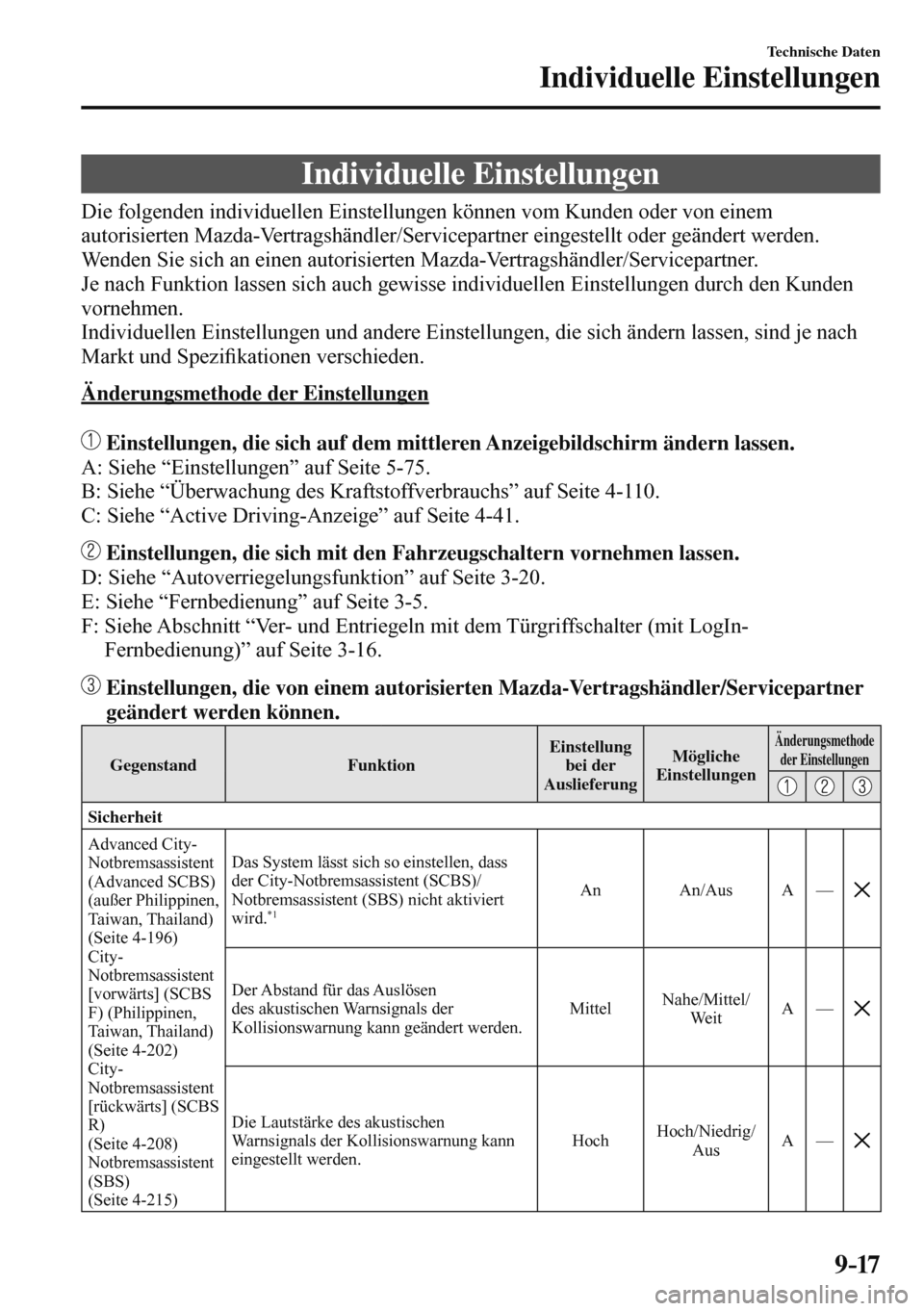

9–17
Technische Daten
Individuelle Einstellungen
Individuelle Einstellungen
Die folgenden individuellen Einstellungen können vom Kunden oder von einem
autorisierten Mazda-Vertragshändler/Servicepartner eingestellt oder geändert werden.
Wenden Sie sich an einen autorisierten Mazda-Vertragshändler/Servicepartner.
Je nach Funktion lassen sich auch gewisse individuellen Einstellungen durch den Kunden
vornehmen.
Individuellen Einstellungen und andere Einstellungen, die sich ändern lassen, sind je nach
Markt und Spezi¿ kationen verschieden.
Änderungsmethode der Einstellungen

Einstellungen, die sich auf dem mittleren Anzeigebildschirm ändern lassen.
A: Siehe “Einstellungen” auf Seite 5-75 .
B: Siehe “Überwachung des Kraftstoffverbrauchs” auf Seite 4-110 .
C: Siehe “Active Driving-Anzeige” auf Seite 4-41 .

Einstellungen, die sich mit den Fahrzeugschaltern vornehmen lassen.
D: Siehe “Autoverriegelungsfunktion” auf Seite 3-20 .
E: Siehe “Fernbedienung” auf Seite 3-5 .
F: Siehe Abschnitt “Ver- und Entriegeln mit dem Türgriffschalter (mit LogIn-
Fernbedienung)” auf Seite 3-16 .

Einstellungen, die von einem autorisierten Mazda-Vertragshändler/Servicepartner
geändert werden können.
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen Änderungsmethode
der Einstellungen

Sicherheit
Advanced City-
Notbremsassistent
(Advanced SCBS)
(außer Philippinen,
Taiwan, Thailand)
(Seite 4-196 )
City-
Notbremsassistent
[vorwärts] (SCBS
F) (Philippinen,
Taiwan, Thailand)
(Seite 4-202 )
City-
Notbremsassistent
[rückwärts] (SCBS
R)
(Seite 4-208 )
Notbremsassistent
(SBS)
(Seite 4-215 ) Das System lässt sich so einstellen, dass
der City-Notbremsassistent (SCBS)/
Notbremsassistent (SBS) nicht aktiviert
wird.
*1 An An/Aus A —


Der Abstand für das Auslösen
des akustischen Warnsignals der
Kollisionswarnung kann geändert werden. Mittel Nahe/Mittel/
Weit A —


Die Lautstärke des akustischen
Warnsignals der Kollisionswarnung kann
eingestellt werden. Hoch Hoch/Niedrig/
Aus A —

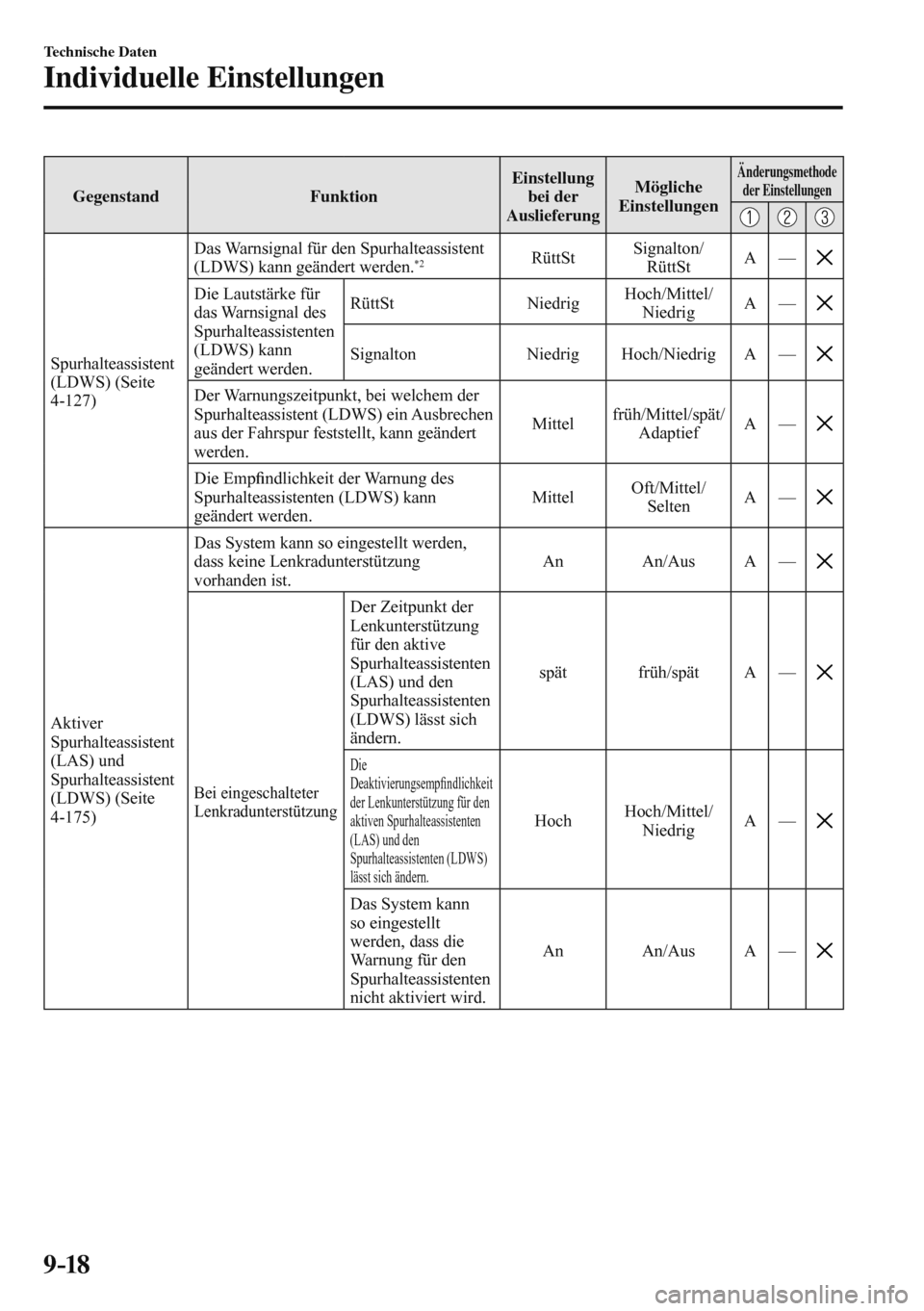

9–18
Technische Daten
Individuelle Einstellungen
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen Änderungsmethode
der Einstellungen

Spurhalteassistent
(LDWS) (Seite
4-127 ) Das Warnsignal für den Spurhalteassistent
(LDWS) kann geändert werden.
*2 RüttSt Signalton/
RüttSt A —

Die Lautstärke für
das Warnsignal des
Spurhalteassistenten
(LDWS) kann
geändert werden. RüttSt Niedrig Hoch/Mittel/
Niedrig A —


Signalton Niedrig Hoch/Niedrig A —


Der Warnungszeitpunkt, bei welchem der
Spurhalteassistent (LDWS) ein Ausbrechen
aus der Fahrspur feststellt, kann geändert
werden. Mittel früh/Mittel/spät/
Adaptief A —


Die Emp¿ ndlichkeit der Warnung des
Spurhalteassistenten (LDWS) kann
geändert werden. Mittel Oft/Mittel/
Selten A —


Aktiver
Spurhalteassistent
(LAS) und
Spurhalteassistent
(LDWS) (Seite
4-175 ) Das System kann so eingestellt werden,
dass keine Lenkradunterstützung
vorhanden ist. An An/Aus A —


Bei eingeschalteter
Lenkradunterstützung
Der Zeitpunkt der
Lenkunterstützung
für den aktive
Spurhalteassistenten
(LAS) und den
Spurhalteassistenten
(LDWS) lässt sich
ändern. spät früh/spät A —


Die
Deaktivierungsemp¿ ndlichkeit
der Lenkunterstützung für den
aktiven Spurhalteassistenten
(LAS) und den
Spurhalteassistenten (LDWS)
lässt sich ändern.
Hoch Hoch/Mittel/
Niedrig A —

Das System kann
so eingestellt
werden, dass die
Warnung für den
Spurhalteassistenten
nicht aktiviert wird. An An/Aus A —

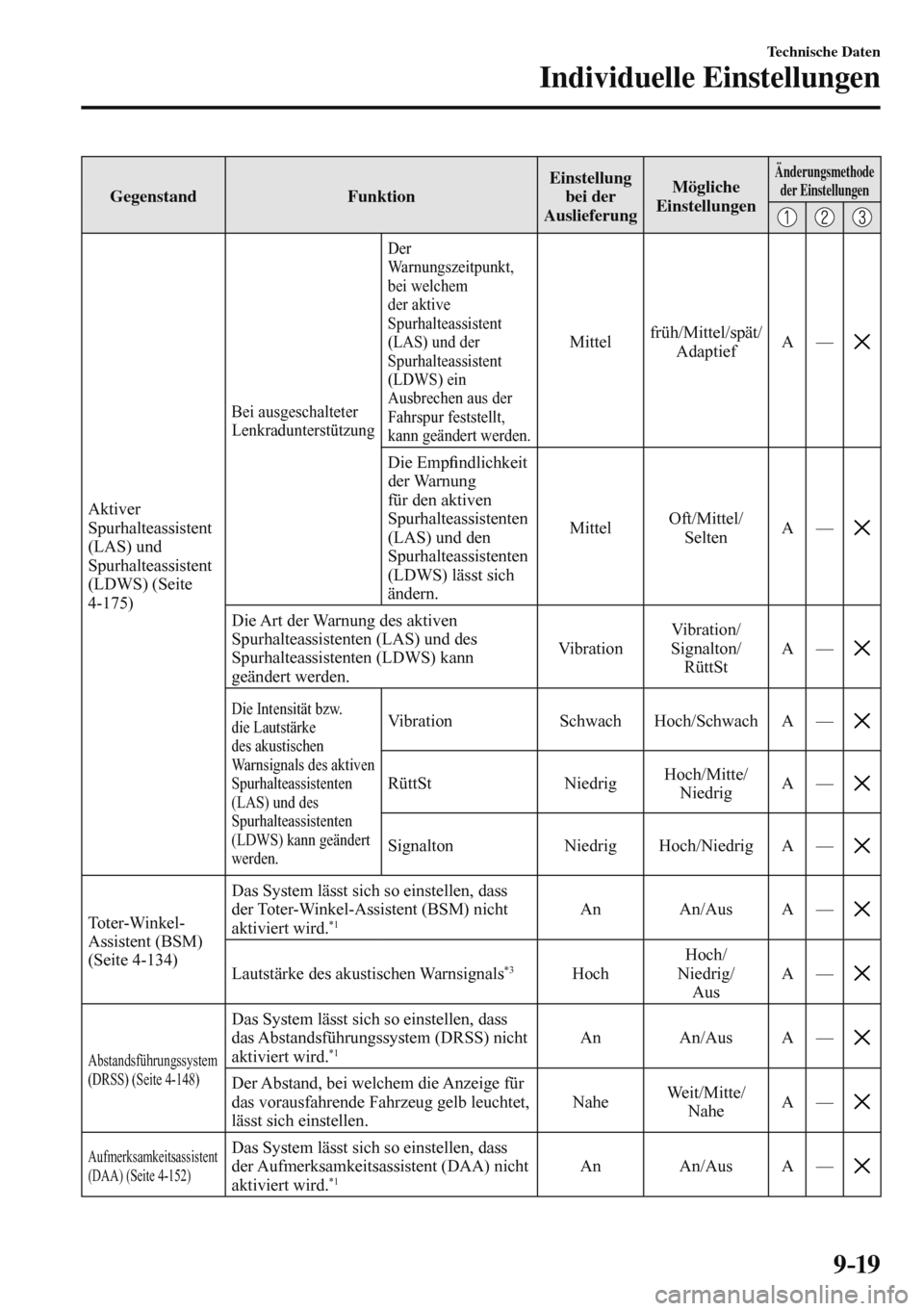

9–19
Technische Daten
Individuelle Einstellungen
Gegenstand Funktion Einstellung
bei der
Auslieferung Mögliche
Einstellungen Änderungsmethode
der Einstellungen

Aktiver
Spurhalteassistent
(LAS) und
Spurhalteassistent
(LDWS) (Seite
4-175 )
Bei ausgeschalteter
Lenkradunterstützung
Der
Warnungszeitpunkt,
bei welchem
der aktive
Spurhalteassistent
(LAS) und der
Spurhalteassistent
(LDWS) ein
Ausbrechen aus der
Fahrspur feststellt,
kann geändert werden.
Mittel früh/Mittel/spät/
Adaptief A —

Die Emp¿ ndlichkeit
der Warnung
für den aktiven
Spurhalteassistenten
(LAS) und den
Spurhalteassistenten
(LDWS) lässt sich
ändern. Mittel Oft/Mittel/
Selten A —


Die Art der Warnung des aktiven
Spurhalteassistenten (LAS) und des
Spurhalteassistenten (LDWS) kann
geändert werden. Vibration Vibration/
Signalton/
RüttSt A —


Die Intensität bzw.
die Lautstärke
des akustischen
Warnsignals des aktiven
Spurhalteassistenten
(LAS) und des
Spurhalteassistenten
(LDWS) kann geändert
werden. Vibration Schwach Hoch/Schwach A —

RüttSt Niedrig Hoch/Mitte/
Niedrig A —


Signalton Niedrig Hoch/Niedrig A —


Toter-Winkel-
Assistent (BSM)
(Seite 4-134 ) Das System lässt sich so einstellen, dass
der Toter-Winkel-Assistent (BSM) nicht
aktiviert wird.
*1 An An/Aus A —

Lautstärke des akustischen Warnsignals
*3 H o c h Hoch/
Niedrig/
Aus A —

Abstandsführungssystem
(DRSS) (Seite 4-148 )
Das System lässt sich so einstellen, dass
das Abstandsführungssystem (DRSS) nicht
aktiviert wird.
*1 An An/Aus A —

Der Abstand, bei welchem die Anzeige für
das vorausfahrende Fahrzeug gelb leuchtet,
lässt sich einstellen. Nahe Weit/Mitte/
Nahe A —


Aufmerksamkeitsassistent
(DAA) (Seite 4-152 ) Das System lässt sich so einstellen, dass
der Aufmerksamkeitsassistent (DAA) nicht
aktiviert wird.
*1 An An/Aus A —
