2016 JEEP GRAND CHEROKEE Betriebsanleitung (in German)

Sicherheitsgurte für ältere Kinder
Kinder mit einer Körpergröße über 1,50 Meter
können Sicherheitsgurte tragen, statt ein
Kinder-Rückhaltesystem zu verwenden.
Anhand der folgenden 5 Schritte können Sie
rasch ermitteln, ob der Sicherheitsgurt dem
Kind passt oder ob weiterhin ein Kinder-
Rückhaltesystem der Gruppe 2 oder Gruppe 3
verwendet werden sollte, um den Sitz des Si-
cherheitsgurts zu verbessern:
1. Ist das Kind in der Lage, eine normaleSitzhaltung mit Rückenkontakt zur Sitzlehne
einzunehmen?
2. Sind die Beine des Kindes lang genug, um über die Sitzvorderkante gebeugt werden zu
können – während es weiter Rückenkontakt
zur Sitzlehne hat?
3. Verläuft der Schultergurt zwischen Nacken und Arm über die Schulter des Kindes?
4. Ist der Beckengurt so niedrig wie möglich, berührt er die Schenkel des Kindes und nicht
seinen Bauch? 5. Kann das Kind die gesamte Fahrt über in
dieser Sitzhaltung bleiben?
Wenn die Antwort auf eine dieser Fragen „Nein“
war, muss das Kind in diesem Fahrzeug weiter-
hin ein Kinder-Rückhaltesystem der Gruppe 2
oder Gruppe 3 verwenden. Wenn das Kind den
Dreipunktgurt verwendet, prüfen Sie die Pass-
form des Sicherheitsgurts regelmäßig und stel-
len Sie sicher, dass das Gurtschloss richtig
eingerastet ist. Kinder sitzen ungern still und
der Sicherheitsgurt kann deshalb leicht verrut-
schen. Falls der Schultergurt am Gesicht oder
Hals des Kindes anliegt, setzen Sie das Kind
weiter zur Fahrzeugmitte hin oder verwenden
Sie ein Sitzerhöhungskissen, um einen korrek-
ten Verlauf des Sicherheitsgurts zu gewährleis-
ten.
WARNUNG!
Niemals zulassen, dass ein Kind den Schul-
tergurt unter einem Arm oder hinter dem
Rücken durchführt. Bei einem Unfall bietet
der Schultergurt dem Kind keinen ausrei-
(Fortsetzung)
WARNUNG!
(Fortsetzung)
chenden Schutz, sodass es zu schweren
oder tödlichen Verletzungen kommen kann.
Kinder müssen den Hüft- und Schulterteil
des Sicherheitsgurts immer richtig angelegt
haben.
ISOFIX-Rückhaltesystem
Ihr Fahrzeug ist mit dem Verankerungssystem
für Kinder-Rückhaltesysteme, dem so genann-
ten ISOFIX, ausgestattet. Mit dem ISOFIX-
System können entsprechend ausgestattete
Kindersitze eingebaut werden, ohne die Sicher-
61

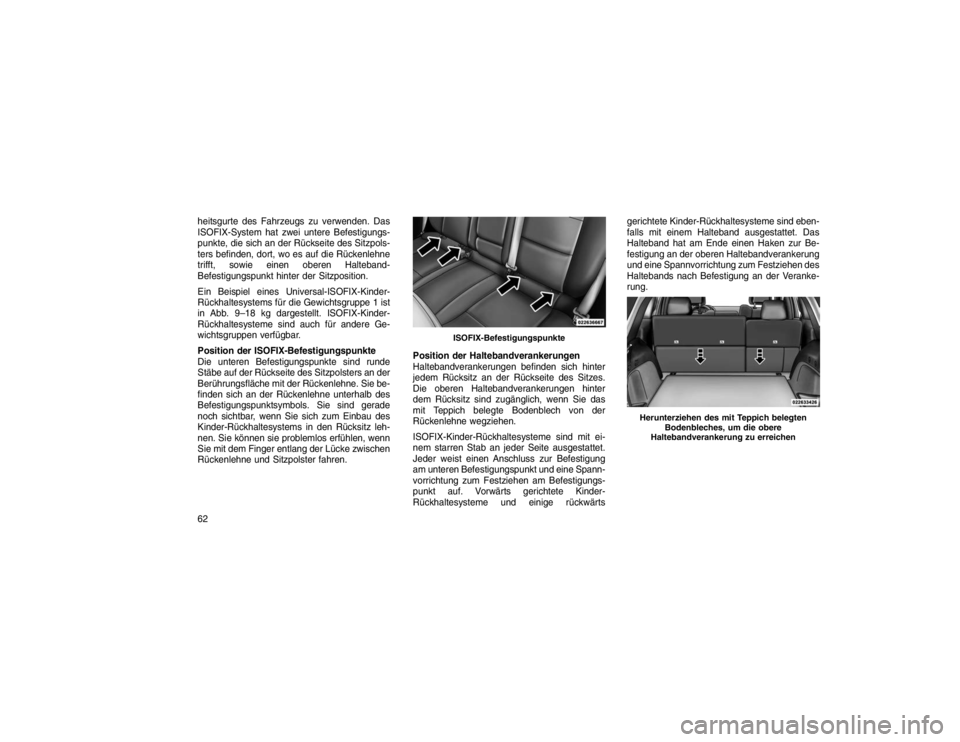

heitsgurte des Fahrzeugs zu verwenden. Das
ISOFIX-System hat zwei untere Befestigungs-
punkte, die sich an der Rückseite des Sitzpols-
ters befinden, dort, wo es auf die Rückenlehne
trifft, sowie einen oberen Halteband-
Befestigungspunkt hinter der Sitzposition.
Ein Beispiel eines Universal-ISOFIX-Kinder-
Rückhaltesystems für die Gewichtsgruppe 1 ist
in Abb. 9–18 kg dargestellt. ISOFIX-Kinder-
Rückhaltesysteme sind auch für andere Ge-
wichtsgruppen verfügbar.
Position der ISOFIX-Befestigungspunkte
Die unteren Befestigungspunkte sind runde
Stäbe auf der Rückseite des Sitzpolsters an der
Berührungsfläche mit der Rückenlehne. Sie be-
finden sich an der Rückenlehne unterhalb des
Befestigungspunktsymbols. Sie sind gerade
noch sichtbar, wenn Sie sich zum Einbau des
Kinder-Rückhaltesystems in den Rücksitz leh-
nen. Sie können sie problemlos erfühlen, wenn
Sie mit dem Finger entlang der Lücke zwischen
Rückenlehne und Sitzpolster fahren.Position der Haltebandverankerungen
Haltebandverankerungen befinden sich hinter
jedem Rücksitz an der Rückseite des Sitzes.
Die oberen Haltebandverankerungen hinter
dem Rücksitz sind zugänglich, wenn Sie das
mit Teppich belegte Bodenblech von der
Rückenlehne wegziehen.
ISOFIX-Kinder-Rückhaltesysteme sind mit ei-
nem starren Stab an jeder Seite ausgestattet.
Jeder weist einen Anschluss zur Befestigung
am unteren Befestigungspunkt und eine Spann-
vorrichtung zum Festziehen am Befestigungs-
punkt auf. Vorwärts gerichtete Kinder-
Rückhaltesysteme und einige rückwärtsgerichtete Kinder-Rückhaltesysteme sind eben-
falls mit einem Halteband ausgestattet. Das
Halteband hat am Ende einen Haken zur Be-
festigung an der oberen Haltebandverankerung
und eine Spannvorrichtung zum Festziehen des
Haltebands nach Befestigung an der Veranke-
rung.
ISOFIX-Befestigungspunkte
Herunterziehen des mit Teppich belegten
Bodenbleches, um die obere
Haltebandverankerung zu erreichen
62

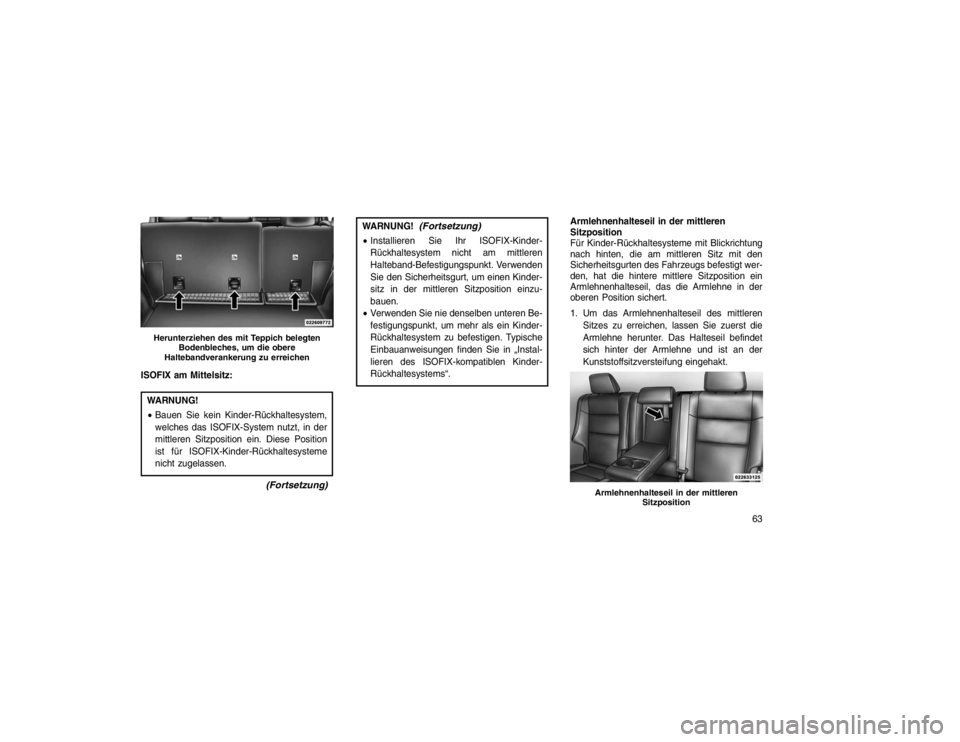

ISOFIX am Mittelsitz:WARNUNG!
Bauen Sie kein Kinder-Rückhaltesystem,
welches das ISOFIX-System nutzt, in der
mittleren Sitzposition ein. Diese Position
ist für ISOFIX-Kinder-Rückhaltesysteme
nicht zugelassen.
(Fortsetzung)
WARNUNG!
(Fortsetzung)
 Installieren Sie Ihr ISOFIX-Kinder-
Rückhaltesystem nicht am mittleren
Halteband-Befestigungspunkt. Verwenden
Sie den Sicherheitsgurt, um einen Kinder-
sitz in der mittleren Sitzposition einzu-
bauen.
 Verwenden Sie nie denselben unteren Be-
festigungspunkt, um mehr als ein Kinder-
Rückhaltesystem zu befestigen. Typische
Einbauanweisungen finden Sie in „Instal-
lieren des ISOFIX-kompatiblen Kinder-
Rückhaltesystems“. Armlehnenhalteseil in der mittleren
Sitzposition
Für Kinder-Rückhaltesysteme mit Blickrichtung
nach hinten, die am mittleren Sitz mit den
Sicherheitsgurten des Fahrzeugs befestigt wer-
den, hat die hintere mittlere Sitzposition ein
Armlehnenhalteseil, das die Armlehne in der
oberen Position sichert.
1. Um das Armlehnenhalteseil des mittleren
Sitzes zu erreichen, lassen Sie zuerst die
Armlehne herunter. Das Halteseil befindet
sich hinter der Armlehne und ist an der
Kunststoffsitzversteifung eingehakt.
Herunterziehen des mit Teppich belegten Bodenbleches, um die obere
Haltebandverankerung zu erreichen
Armlehnenhalteseil in der mittleren Sitzposition
63

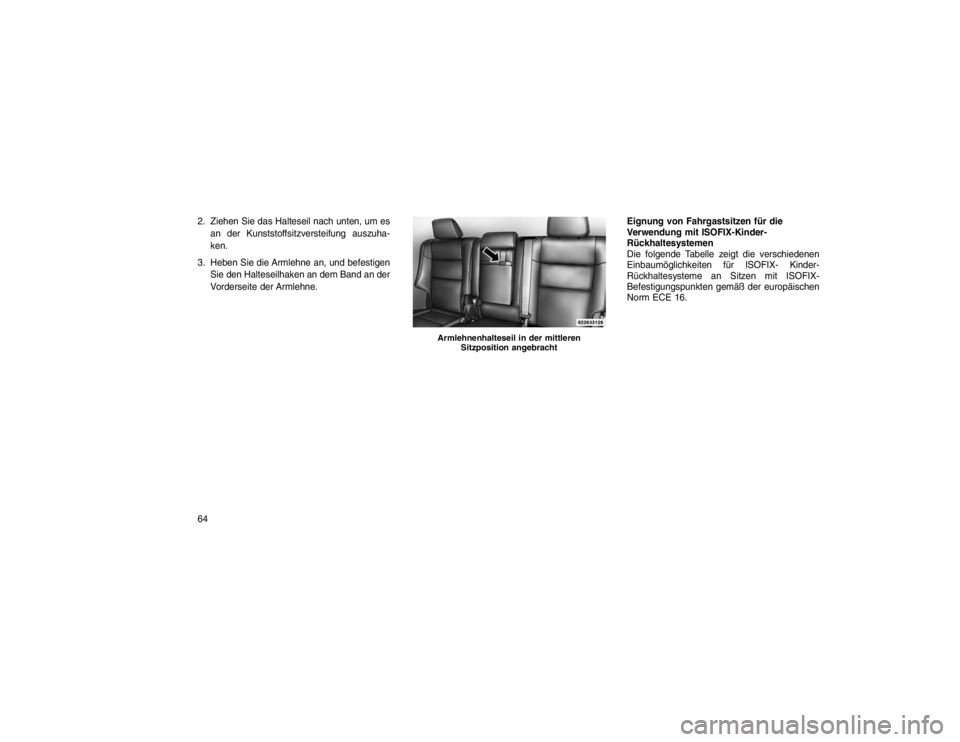

2. Ziehen Sie das Halteseil nach unten, um esan der Kunststoffsitzversteifung auszuha-
ken.
3. Heben Sie die Armlehne an, und befestigen Sie den Halteseilhaken an dem Band an der
Vorderseite der Armlehne. Eignung von Fahrgastsitzen für die
Verwendung mit ISOFIX-Kinder-
Rückhaltesystemen
Die folgende Tabelle zeigt die verschiedenen
Einbaumöglichkeiten für ISOFIX- Kinder-
Rückhaltesysteme an Sitzen mit ISOFIX-
Befestigungspunkten gemäß der europäischen
Norm ECE 16.
Armlehnenhalteseil in der mittleren
Sitzposition angebracht
64

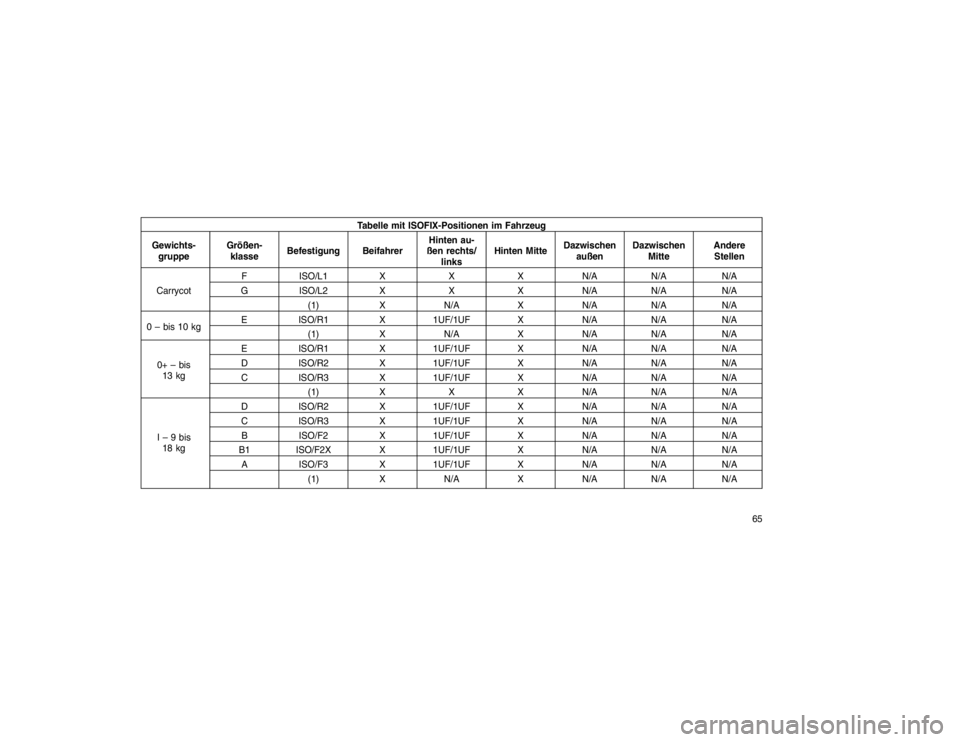

Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts- gruppe Größen-
klasse Befestigung Beifahrer Hinten au-
ßen rechts/ links Hinten Mitte
Dazwischen
außen Dazwischen
Mitte Andere
Stellen
Carrycot F
ISO/L1 XXXN/A N/A N/A
G ISO/L2 XXXN/A N/A N/A
(1) XN/A XN/A N/A N/A
0 – bis 10 kg E
ISO/R1 X1UF/1UF XN/A N/A N/A
(1) XN/A XN/A N/A N/A
0+ – bis 13 kg E
ISO/R1 X1UF/1UF XN/A N/A N/A
D ISO/R2 X1UF/1UF XN/A N/A N/A
C ISO/R3 X1UF/1UF XN/A N/A N/A
(1) XXXN/A N/A N/A
I – 9 bis 18 kg D
ISO/R2 X1UF/1UF XN/A N/A N/A
C ISO/R3 X1UF/1UF XN/A N/A N/A
B ISO/F2 X1UF/1UF XN/A N/A N/A
B1 ISO/F2X X1UF/1UF XN/A N/A N/A
A ISO/F3 X1UF/1UF XN/A N/A N/A
(1) XN/A XN/A N/A N/A
65

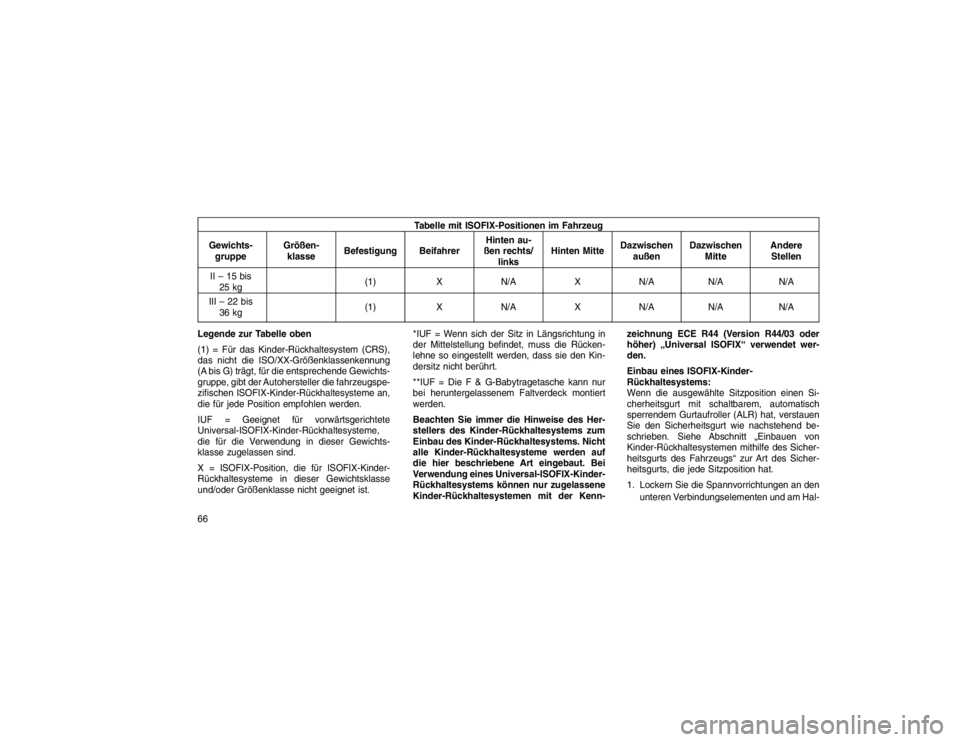

Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts- gruppe Größen-
klasse Befestigung Beifahrer Hinten au-
ßen rechts/ links Hinten Mitte
Dazwischen
außen Dazwischen
Mitte Andere
Stellen
II – 15 bis 25 kg (1)
XN/A XN/A N/A N/A
III – 22 bis 36 kg (1)
XN/A XN/A N/A N/A
Legende zur Tabelle oben
(1) = Für das Kinder-Rückhaltesystem (CRS),
das nicht die ISO/XX-Größenklassenkennung
(A bis G) trägt, für die entsprechende Gewichts-
gruppe, gibt der Autohersteller die fahrzeugspe-
zifischen ISOFIX-Kinder-Rückhaltesysteme an,
die für jede Position empfohlen werden.
IUF = Geeignet für vorwärtsgerichtete
Universal-ISOFIX-Kinder-Rückhaltesysteme,
die für die Verwendung in dieser Gewichts-
klasse zugelassen sind.
X = ISOFIX-Position, die für ISOFIX-Kinder-
Rückhaltesysteme in dieser Gewichtsklasse
und/oder Größenklasse nicht geeignet ist. *IUF = Wenn sich der Sitz in Längsrichtung in
der Mittelstellung befindet, muss die Rücken-
lehne so eingestellt werden, dass sie den Kin-
dersitz nicht berührt.
**IUF = Die F & G-Babytragetasche kann nur
bei heruntergelassenem Faltverdeck montiert
werden.
Beachten Sie immer die Hinweise des Her-
stellers des Kinder-Rückhaltesystems zum
Einbau des Kinder-Rückhaltesystems. Nicht
alle Kinder-Rückhaltesysteme werden auf
die hier beschriebene Art eingebaut. Bei
Verwendung eines Universal-ISOFIX-Kinder-
Rückhaltesystems können nur zugelassene
Kinder-Rückhaltesystemen mit der Kenn-zeichnung ECE R44 (Version R44/03 oder
höher) „Universal ISOFIX“ verwendet wer-
den.
Einbau eines ISOFIX-Kinder-
Rückhaltesystems:
Wenn die ausgewählte Sitzposition einen Si-
cherheitsgurt mit schaltbarem, automatisch
sperrendem Gurtaufroller (ALR) hat, verstauen
Sie den Sicherheitsgurt wie nachstehend be-
schrieben. Siehe Abschnitt „Einbauen von
Kinder-Rückhaltesystemen mithilfe des Sicher-
heitsgurts des Fahrzeugs“ zur Art des Sicher-
heitsgurts, die jede Sitzposition hat.
1. Lockern Sie die Spannvorrichtungen an den
unteren Verbindungselementen und am Hal-
66

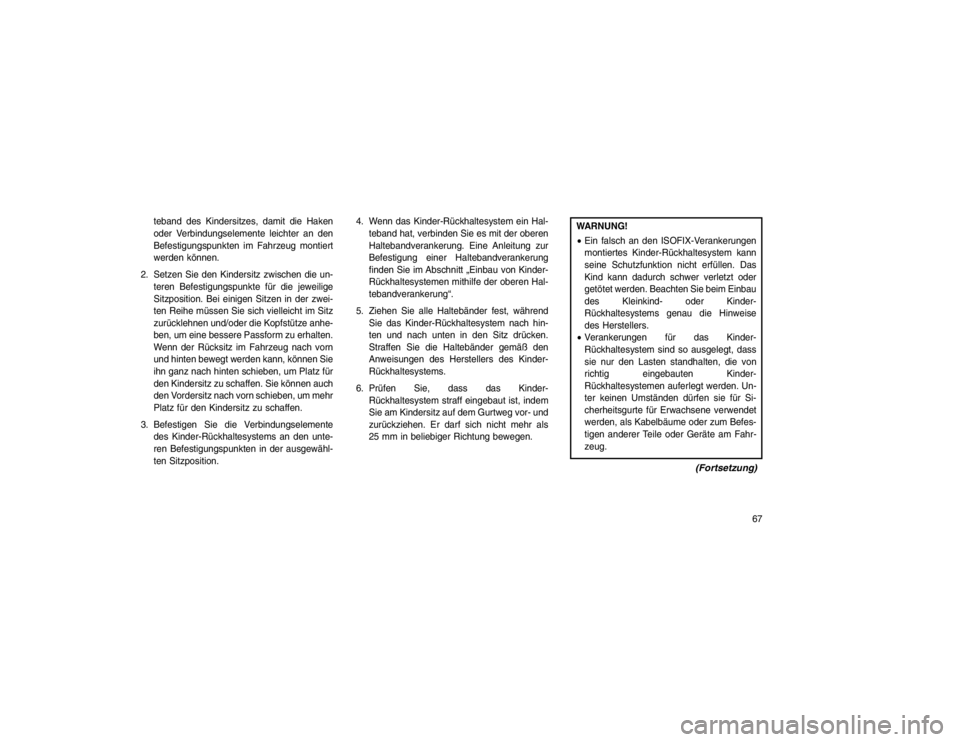

teband des Kindersitzes, damit die Haken
oder Verbindungselemente leichter an den
Befestigungspunkten im Fahrzeug montiert
werden können.
2. Setzen Sie den Kindersitz zwischen die un- teren Befestigungspunkte für die jeweilige
Sitzposition. Bei einigen Sitzen in der zwei-
ten Reihe müssen Sie sich vielleicht im Sitz
zurücklehnen und/oder die Kopfstütze anhe-
ben, um eine bessere Passform zu erhalten.
Wenn der Rücksitz im Fahrzeug nach vorn
und hinten bewegt werden kann, können Sie
ihn ganz nach hinten schieben, um Platz für
den Kindersitz zu schaffen. Sie können auch
den Vordersitz nach vorn schieben, um mehr
Platz für den Kindersitz zu schaffen.
3. Befestigen Sie die Verbindungselemente des Kinder-Rückhaltesystems an den unte-
ren Befestigungspunkten in der ausgewähl-
ten Sitzposition. 4. Wenn das Kinder-Rückhaltesystem ein Hal-
teband hat, verbinden Sie es mit der oberen
Haltebandverankerung. Eine Anleitung zur
Befestigung einer Haltebandverankerung
finden Sie im Abschnitt „Einbau von Kinder-
Rückhaltesystemen mithilfe der oberen Hal-
tebandverankerung“.
5. Ziehen Sie alle Haltebänder fest, während Sie das Kinder-Rückhaltesystem nach hin-
ten und nach unten in den Sitz drücken.
Straffen Sie die Haltebänder gemäß den
Anweisungen des Herstellers des Kinder-
Rückhaltesystems.
6. Prüfen Sie, dass das Kinder- Rückhaltesystem straff eingebaut ist, indem
Sie am Kindersitz auf dem Gurtweg vor- und
zurückziehen. Er darf sich nicht mehr als
25 mm in beliebiger Richtung bewegen.
WARNUNG!
Ein falsch an den ISOFIX-Verankerungen
montiertes Kinder-Rückhaltesystem kann
seine Schutzfunktion nicht erfüllen. Das
Kind kann dadurch schwer verletzt oder
getötet werden. Beachten Sie beim Einbau
des Kleinkind- oder Kinder-
Rückhaltesystems genau die Hinweise
des Herstellers.
 Verankerungen für das Kinder-
Rückhaltesystem sind so ausgelegt, dass
sie nur den Lasten standhalten, die von
richtig eingebauten Kinder-
Rückhaltesystemen auferlegt werden. Un-
ter keinen Umständen dürfen sie für Si-
cherheitsgurte für Erwachsene verwendet
werden, als Kabelbäume oder zum Befes-
tigen anderer Teile oder Geräte am Fahr-
zeug.
(Fortsetzung)
67

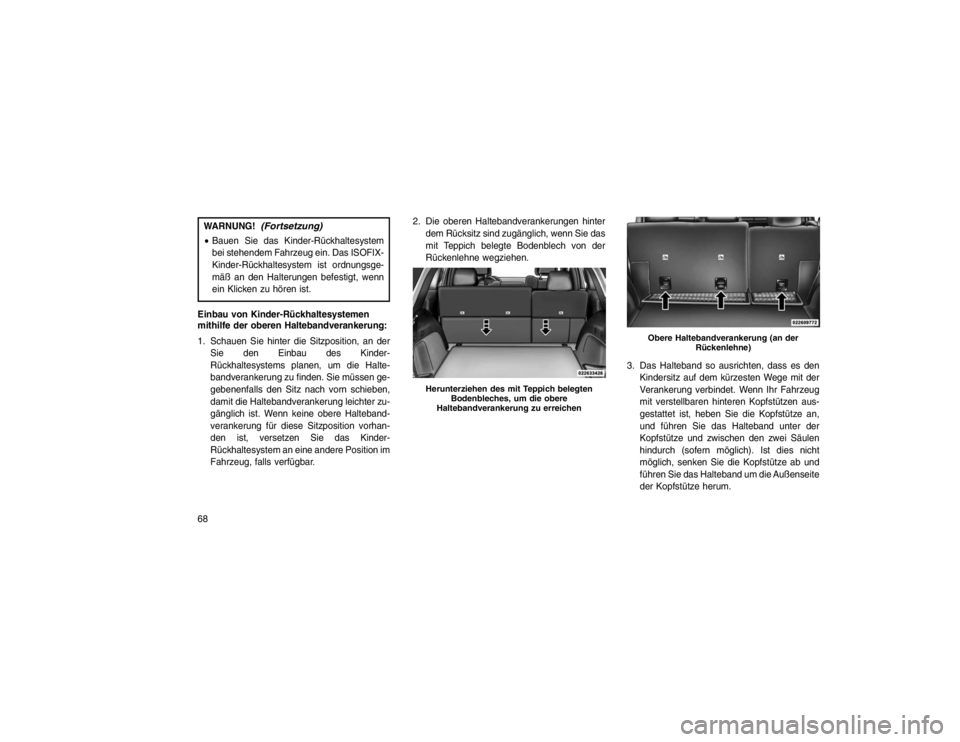

WARNUNG!
(Fortsetzung)
Bauen Sie das Kinder-Rückhaltesystem
bei stehendem Fahrzeug ein. Das ISOFIX-
Kinder-Rückhaltesystem ist ordnungsge-
mäß an den Halterungen befestigt, wenn
ein Klicken zu hören ist.
Einbau von Kinder-Rückhaltesystemen
mithilfe der oberen Haltebandverankerung:
1. Schauen Sie hinter die Sitzposition, an der Sie den Einbau des Kinder-
Rückhaltesystems planen, um die Halte-
bandverankerung zu finden. Sie müssen ge-
gebenenfalls den Sitz nach vorn schieben,
damit die Haltebandverankerung leichter zu-
gänglich ist. Wenn keine obere Halteband-
verankerung für diese Sitzposition vorhan-
den ist, versetzen Sie das Kinder-
Rückhaltesystem an eine andere Position im
Fahrzeug, falls verfügbar. 2. Die oberen Haltebandverankerungen hinter
dem Rücksitz sind zugänglich, wenn Sie das
mit Teppich belegte Bodenblech von der
Rückenlehne wegziehen.
3. Das Halteband so ausrichten, dass es denKindersitz auf dem kürzesten Wege mit der
Verankerung verbindet. Wenn Ihr Fahrzeug
mit verstellbaren hinteren Kopfstützen aus-
gestattet ist, heben Sie die Kopfstütze an,
und führen Sie das Halteband unter der
Kopfstütze und zwischen den zwei Säulen
hindurch (sofern möglich). Ist dies nicht
möglich, senken Sie die Kopfstütze ab und
führen Sie das Halteband um die Außenseite
der Kopfstütze herum.
Herunterziehen des mit Teppich belegten Bodenbleches, um die obere
Haltebandverankerung zu erreichen
Obere Haltebandverankerung (an der Rückenlehne)
68
