2016 JEEP GRAND CHEROKEE Betriebsanleitung (in German)

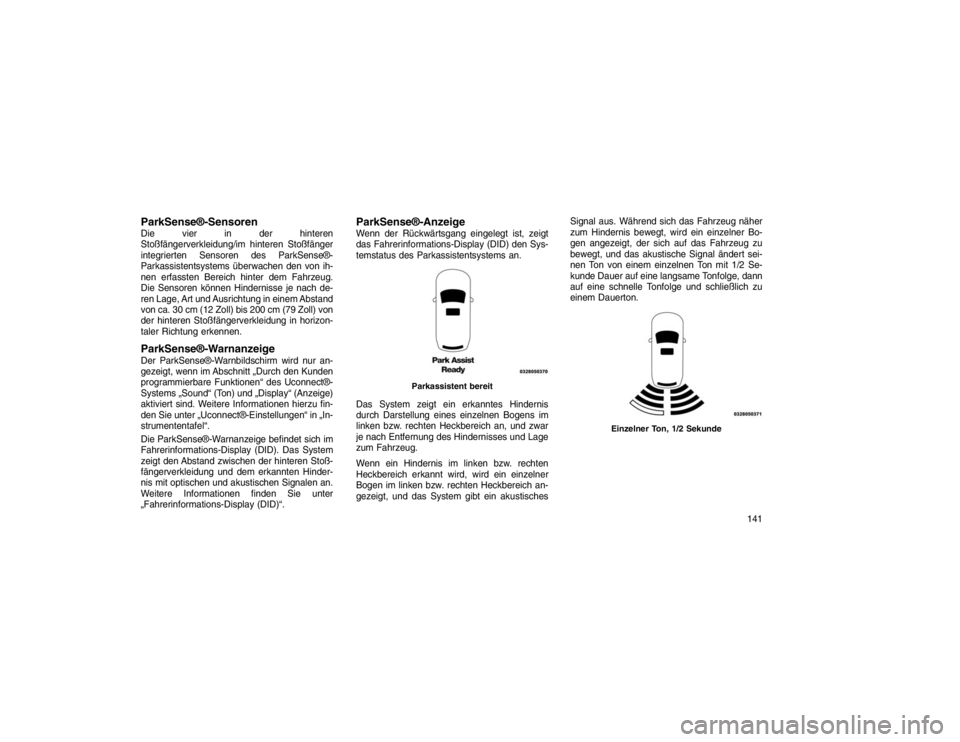

ParkSense®-SensorenDie vier in der hinteren
Stoßfängerverkleidung/im hinteren Stoßfänger
integrierten Sensoren des ParkSense®-
Parkassistentsystems überwachen den von ih-
nen erfassten Bereich hinter dem Fahrzeug.
Die Sensoren können Hindernisse je nach de-
ren Lage, Art und Ausrichtung in einem Abstand
von ca. 30 cm (12 Zoll) bis 200 cm (79 Zoll) von
der hinteren Stoßfängerverkleidung in horizon-
taler Richtung erkennen.ParkSense®-WarnanzeigeDer ParkSense®-Warnbildschirm wird nur an-
gezeigt, wenn im Abschnitt „Durch den Kunden
programmierbare Funktionen“ des Uconnect®-
Systems „Sound“ (Ton) und „Display“ (Anzeige)
aktiviert sind. Weitere Informationen hierzu fin-
den Sie unter „Uconnect®-Einstellungen“ in „In-
strumententafel“.
Die ParkSense®-Warnanzeige befindet sich im
Fahrerinformations-Display (DID). Das System
zeigt den Abstand zwischen der hinteren Stoß-
fängerverkleidung und dem erkannten Hinder-
nis mit optischen und akustischen Signalen an.
Weitere Informationen finden Sie unter
„Fahrerinformations-Display (DID)“.
ParkSense®-AnzeigeWenn der Rückwärtsgang eingelegt ist, zeigt
das Fahrerinformations-Display (DID) den Sys-
temstatus des Parkassistentsystems an.
Das System zeigt ein erkanntes Hindernis
durch Darstellung eines einzelnen Bogens im
linken bzw. rechten Heckbereich an, und zwar
je nach Entfernung des Hindernisses und Lage
zum Fahrzeug.
Wenn ein Hindernis im linken bzw. rechten
Heckbereich erkannt wird, wird ein einzelner
Bogen im linken bzw. rechten Heckbereich an-
gezeigt, und das System gibt ein akustischesSignal aus. Während sich das Fahrzeug näher
zum Hindernis bewegt, wird ein einzelner Bo-
gen angezeigt, der sich auf das Fahrzeug zu
bewegt, und das akustische Signal ändert sei-
nen Ton von einem einzelnen Ton mit 1/2 Se-
kunde Dauer auf eine langsame Tonfolge, dann
auf eine schnelle Tonfolge und schließlich zu
einem Dauerton.
Parkassistent bereit
Einzelner Ton, 1/2 Sekunde
141

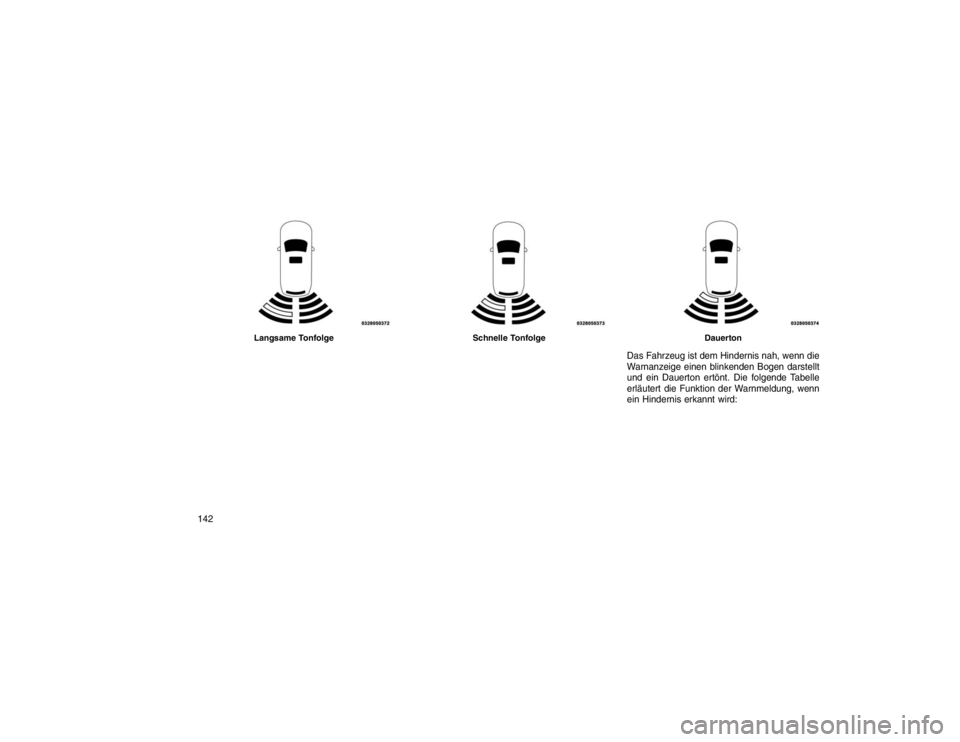

Das Fahrzeug ist dem Hindernis nah, wenn die
Warnanzeige einen blinkenden Bogen darstellt
und ein Dauerton ertönt. Die folgende Tabelle
erläutert die Funktion der Warnmeldung, wenn
ein Hindernis erkannt wird:
Langsame Tonfolge
Schnelle Tonfolge
Dauerton
142

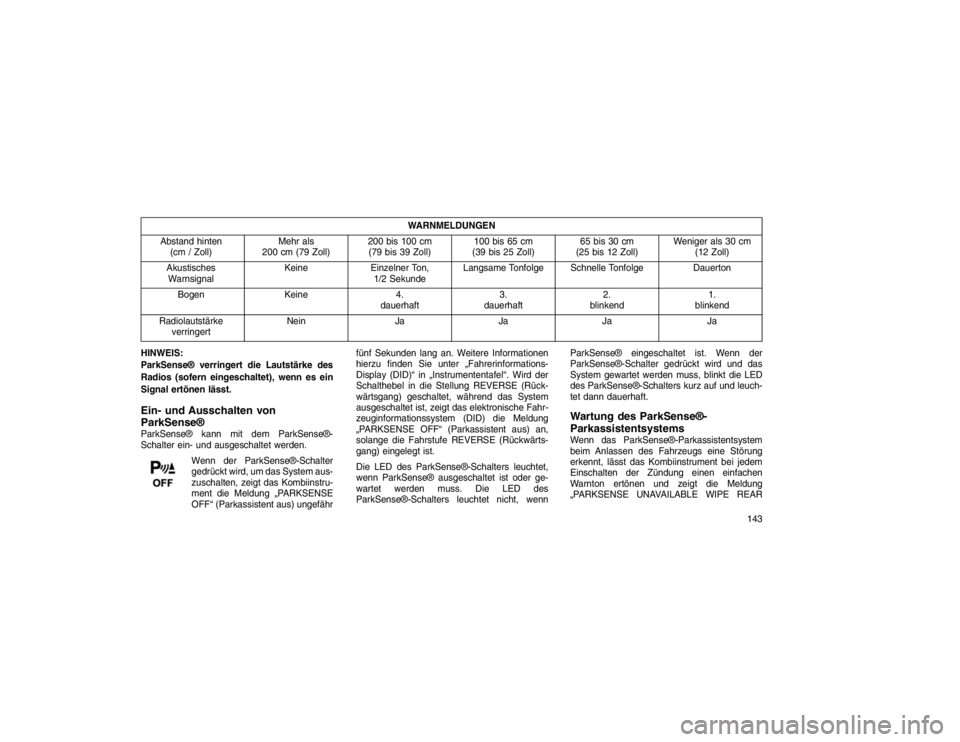

WARNMELDUNGEN
Abstand hinten (cm / Zoll) Mehr als
200 cm (79 Zoll) 200 bis 100 cm
(79 bis 39 Zoll) 100 bis 65 cm
(39 bis 25 Zoll) 65 bis 30 cm
(25 bis 12 Zoll) Weniger als 30 cm
(12 Zoll)
Akustisches Warnsignal Keine
Einzelner Ton,
1/2 Sekunde Langsame Tonfolge Schnelle Tonfolge
Dauerton
Bogen Keine 4.
dauerhaft 3.
dauerhaft 2.
blinkend 1.
blinkend
Radiolautstärke verringert Nein
JaJaJa Ja
HINWEIS:
ParkSense® verringert die Lautstärke des
Radios (sofern eingeschaltet), wenn es ein
Signal ertönen lässt.
Ein- und Ausschalten von
ParkSense®ParkSense® kann mit dem ParkSense®-
Schalter ein- und ausgeschaltet werden. Wenn der ParkSense®-Schalter
gedrückt wird, um das System aus-
zuschalten, zeigt das Kombiinstru-
ment die Meldung „PARKSENSE
OFF“ (Parkassistent aus) ungefähr fünf Sekunden lang an. Weitere Informationen
hierzu finden Sie unter „Fahrerinformations-
Display (DID)“ in „Instrumententafel“. Wird der
Schalthebel in die Stellung REVERSE (Rück-
wärtsgang) geschaltet, während das System
ausgeschaltet ist, zeigt das elektronische Fahr-
zeuginformationssystem (DID) die Meldung
„PARKSENSE OFF“ (Parkassistent aus) an,
solange die Fahrstufe REVERSE (Rückwärts-
gang) eingelegt ist.
Die LED des ParkSense®-Schalters leuchtet,
wenn ParkSense® ausgeschaltet ist oder ge-
wartet werden muss. Die LED des
ParkSense®-Schalters leuchtet nicht, wenn
ParkSense® eingeschaltet ist. Wenn der
ParkSense®-Schalter gedrückt wird und das
System gewartet werden muss, blinkt die LED
des ParkSense®-Schalters kurz auf und leuch-
tet dann dauerhaft.
Wartung des ParkSense®-
ParkassistentsystemsWenn das ParkSense®-Parkassistentsystem
beim Anlassen des Fahrzeugs eine Störung
erkennt, lässt das Kombiinstrument bei jedem
Einschalten der Zündung einen einfachen
Warnton ertönen und zeigt die Meldung
„PARKSENSE UNAVAILABLE WIPE REAR
143

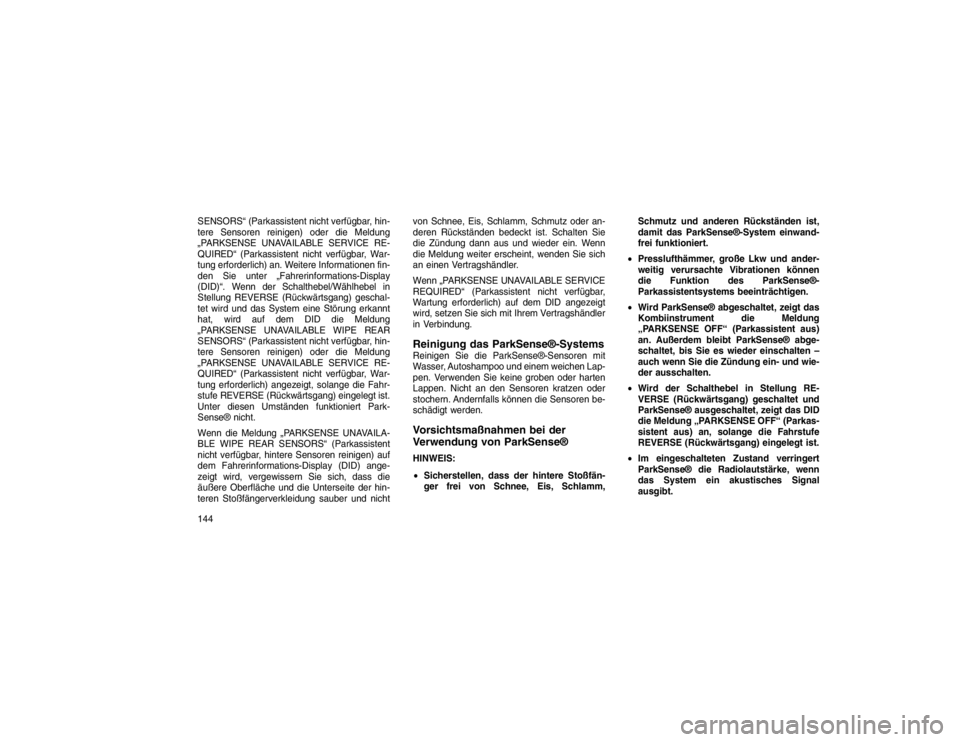

SENSORS“ (Parkassistent nicht verfügbar, hin-
tere Sensoren reinigen) oder die Meldung
„PARKSENSE UNAVAILABLE SERVICE RE-
QUIRED“ (Parkassistent nicht verfügbar, War-
tung erforderlich) an. Weitere Informationen fin-
den Sie unter „Fahrerinformations-Display
(DID)“. Wenn der Schalthebel/Wählhebel in
Stellung REVERSE (Rückwärtsgang) geschal-
tet wird und das System eine Störung erkannt
hat, wird auf dem DID die Meldung
„PARKSENSE UNAVAILABLE WIPE REAR
SENSORS“ (Parkassistent nicht verfügbar, hin-
tere Sensoren reinigen) oder die Meldung
„PARKSENSE UNAVAILABLE SERVICE RE-
QUIRED“ (Parkassistent nicht verfügbar, War-
tung erforderlich) angezeigt, solange die Fahr-
stufe REVERSE (Rückwärtsgang) eingelegt ist.
Unter diesen Umständen funktioniert Park-
Sense® nicht.
Wenn die Meldung „PARKSENSE UNAVAILA-
BLE WIPE REAR SENSORS“ (Parkassistent
nicht verfügbar, hintere Sensoren reinigen) auf
dem Fahrerinformations-Display (DID) ange-
zeigt wird, vergewissern Sie sich, dass die
äußere Oberfläche und die Unterseite der hin-
teren Stoßfängerverkleidung sauber und nichtvon Schnee, Eis, Schlamm, Schmutz oder an-
deren Rückständen bedeckt ist. Schalten Sie
die Zündung dann aus und wieder ein. Wenn
die Meldung weiter erscheint, wenden Sie sich
an einen Vertragshändler.
Wenn „PARKSENSE UNAVAILABLE SERVICE
REQUIRED“ (Parkassistent nicht verfügbar,
Wartung erforderlich) auf dem DID angezeigt
wird, setzen Sie sich mit Ihrem Vertragshändler
in Verbindung.
Reinigung das ParkSense®-SystemsReinigen Sie die ParkSense®-Sensoren mit
Wasser, Autoshampoo und einem weichen Lap-
pen. Verwenden Sie keine groben oder harten
Lappen. Nicht an den Sensoren kratzen oder
stochern. Andernfalls können die Sensoren be-
schädigt werden.Vorsichtsmaßnahmen bei der
Verwendung von ParkSense®HINWEIS:

Sicherstellen, dass der hintere Stoßfän-
ger frei von Schnee, Eis, Schlamm, Schmutz und anderen Rückständen ist,
damit das ParkSense®-System einwand-
frei funktioniert.
 Presslufthämmer, große Lkw und ander-
weitig verursachte Vibrationen können
die Funktion des ParkSense®-
Parkassistentsystems beeinträchtigen.
 Wird ParkSense® abgeschaltet, zeigt das
Kombiinstrument die Meldung
„PARKSENSE OFF“ (Parkassistent aus)
an. Außerdem bleibt ParkSense® abge-
schaltet, bis Sie es wieder einschalten –
auch wenn Sie die Zündung ein- und wie-
der ausschalten.
 Wird der Schalthebel in Stellung RE-
VERSE (Rückwärtsgang) geschaltet und
ParkSense® ausgeschaltet, zeigt das DID
die Meldung „PARKSENSE OFF“ (Parkas-
sistent aus) an, solange die Fahrstufe
REVERSE (Rückwärtsgang) eingelegt ist.
 Im eingeschalteten Zustand verringert
ParkSense® die Radiolautstärke, wenn
das System ein akustisches Signal
ausgibt.
144

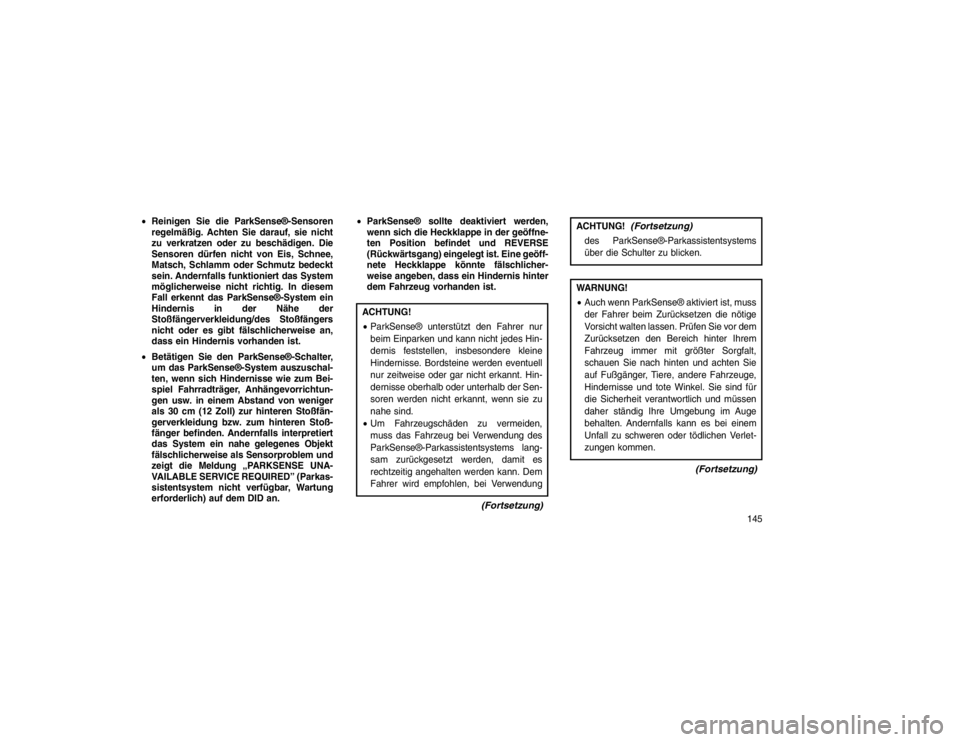

Reinigen Sie die ParkSense®-Sensoren
regelmäßig. Achten Sie darauf, sie nicht
zu verkratzen oder zu beschädigen. Die
Sensoren dürfen nicht von Eis, Schnee,
Matsch, Schlamm oder Schmutz bedeckt
sein. Andernfalls funktioniert das System
möglicherweise nicht richtig. In diesem
Fall erkennt das ParkSense®-System ein
Hindernis in der Nähe der
Stoßfängerverkleidung/des Stoßfängers
nicht oder es gibt fälschlicherweise an,
dass ein Hindernis vorhanden ist.
 Betätigen Sie den ParkSense®-Schalter,
um das ParkSense®-System auszuschal-
ten, wenn sich Hindernisse wie zum Bei-
spiel Fahrradträger, Anhängevorrichtun-
gen usw. in einem Abstand von weniger
als 30 cm (12 Zoll) zur hinteren Stoßfän-
gerverkleidung bzw. zum hinteren Stoß-
fänger befinden. Andernfalls interpretiert
das System ein nahe gelegenes Objekt
fälschlicherweise als Sensorproblem und
zeigt die Meldung „PARKSENSE UNA-
VAILABLE SERVICE REQUIRED” (Parkas-
sistentsystem nicht verfügbar, Wartung
erforderlich) auf dem DID an.
ParkSense® sollte deaktiviert werden,
wenn sich die Heckklappe in der geöffne-
ten Position befindet und REVERSE
(Rückwärtsgang) eingelegt ist. Eine geöff-
nete Heckklappe könnte fälschlicher-
weise angeben, dass ein Hindernis hinter
dem Fahrzeug vorhanden ist.
ACHTUNG!
ParkSense® unterstützt den Fahrer nur
beim Einparken und kann nicht jedes Hin-
dernis feststellen, insbesondere kleine
Hindernisse. Bordsteine werden eventuell
nur zeitweise oder gar nicht erkannt. Hin-
dernisse oberhalb oder unterhalb der Sen-
soren werden nicht erkannt, wenn sie zu
nahe sind.
 Um Fahrzeugschäden zu vermeiden,
muss das Fahrzeug bei Verwendung des
ParkSense®-Parkassistentsystems lang-
sam zurückgesetzt werden, damit es
rechtzeitig angehalten werden kann. Dem
Fahrer wird empfohlen, bei Verwendung
(Fortsetzung)
ACHTUNG!
(Fortsetzung)
des ParkSense®-Parkassistentsystems
über die Schulter zu blicken.WARNUNG!
 Auch wenn ParkSense® aktiviert ist, muss
der Fahrer beim Zurücksetzen die nötige
Vorsicht walten lassen. Prüfen Sie vor dem
Zurücksetzen den Bereich hinter Ihrem
Fahrzeug immer mit größter Sorgfalt,
schauen Sie nach hinten und achten Sie
auf Fußgänger, Tiere, andere Fahrzeuge,
Hindernisse und tote Winkel. Sie sind für
die Sicherheit verantwortlich und müssen
daher ständig Ihre Umgebung im Auge
behalten. Andernfalls kann es bei einem
Unfall zu schweren oder tödlichen Verlet-
zungen kommen.
(Fortsetzung)
145

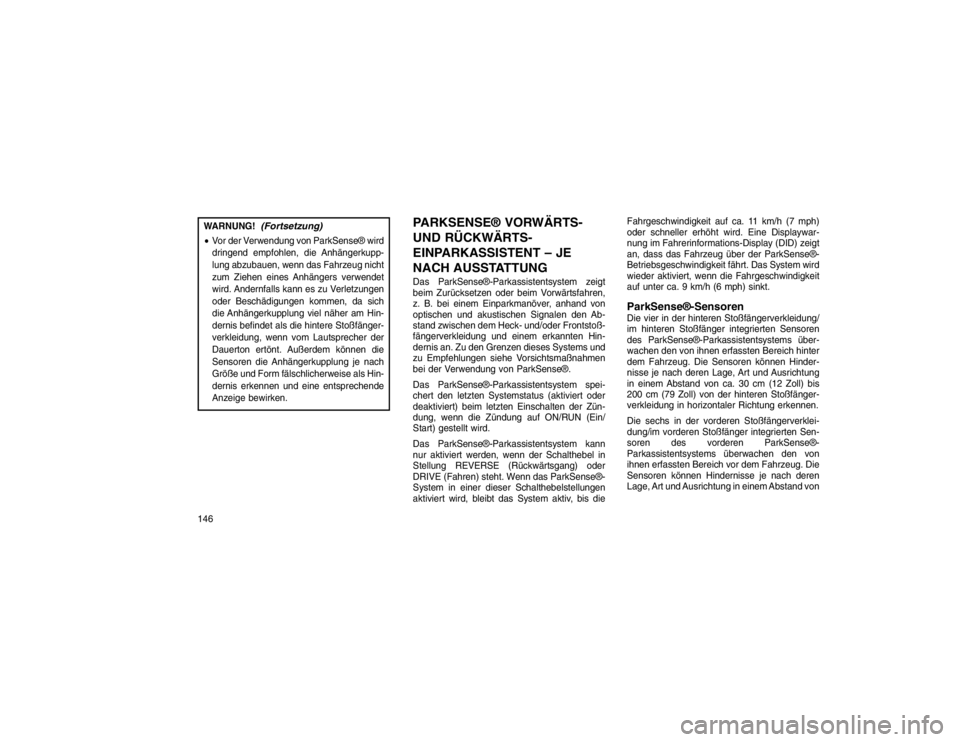

WARNUNG!
(Fortsetzung)
Vor der Verwendung von ParkSense® wird
dringend empfohlen, die Anhängerkupp-
lung abzubauen, wenn das Fahrzeug nicht
zum Ziehen eines Anhängers verwendet
wird. Andernfalls kann es zu Verletzungen
oder Beschädigungen kommen, da sich
die Anhängerkupplung viel näher am Hin-
dernis befindet als die hintere Stoßfänger-
verkleidung, wenn vom Lautsprecher der
Dauerton ertönt. Außerdem können die
Sensoren die Anhängerkupplung je nach
Größe und Form fälschlicherweise als Hin-
dernis erkennen und eine entsprechende
Anzeige bewirken.
PARKSENSE® VORWÄRTS-
UND RÜCKWÄRTS-
EINPARKASSISTENT – JE
NACH AUSSTATTUNGDas ParkSense®-Parkassistentsystem zeigt
beim Zurücksetzen oder beim Vorwärtsfahren,
z. B. bei einem Einparkmanöver, anhand von
optischen und akustischen Signalen den Ab-
stand zwischen dem Heck- und/oder Frontstoß-
fängerverkleidung und einem erkannten Hin-
dernis an. Zu den Grenzen dieses Systems und
zu Empfehlungen siehe Vorsichtsmaßnahmen
bei der Verwendung von ParkSense®.
Das ParkSense®-Parkassistentsystem spei-
chert den letzten Systemstatus (aktiviert oder
deaktiviert) beim letzten Einschalten der Zün-
dung, wenn die Zündung auf ON/RUN (Ein/
Start) gestellt wird.
Das ParkSense®-Parkassistentsystem kann
nur aktiviert werden, wenn der Schalthebel in
Stellung REVERSE (Rückwärtsgang) oder
DRIVE (Fahren) steht. Wenn das ParkSense®-
System in einer dieser Schalthebelstellungen
aktiviert wird, bleibt das System aktiv, bis die Fahrgeschwindigkeit auf ca. 11 km/h (7 mph)
oder schneller erhöht wird. Eine Displaywar-
nung im Fahrerinformations-Display (DID) zeigt
an, dass das Fahrzeug über der ParkSense®-
Betriebsgeschwindigkeit fährt. Das System wird
wieder aktiviert, wenn die Fahrgeschwindigkeit
auf unter ca. 9 km/h (6 mph) sinkt.
ParkSense®-SensorenDie vier in der hinteren Stoßfängerverkleidung/
im hinteren Stoßfänger integrierten Sensoren
des ParkSense®-Parkassistentsystems über-
wachen den von ihnen erfassten Bereich hinter
dem Fahrzeug. Die Sensoren können Hinder-
nisse je nach deren Lage, Art und Ausrichtung
in einem Abstand von ca. 30 cm (12 Zoll) bis
200 cm (79 Zoll) von der hinteren Stoßfänger-
verkleidung in horizontaler Richtung erkennen.
Die sechs in der vorderen Stoßfängerverklei-
dung/im vorderen Stoßfänger integrierten Sen-
soren des vorderen ParkSense®-
Parkassistentsystems überwachen den von
ihnen erfassten Bereich vor dem Fahrzeug. Die
Sensoren können Hindernisse je nach deren
Lage, Art und Ausrichtung in einem Abstand von
146

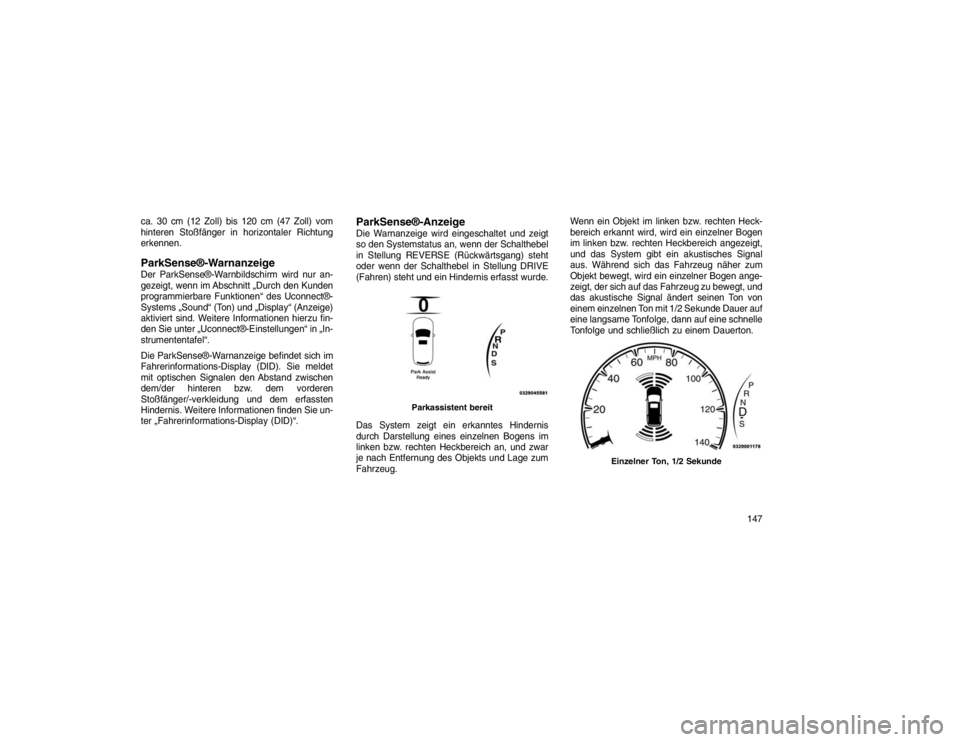

ca. 30 cm (12 Zoll) bis 120 cm (47 Zoll) vom
hinteren Stoßfänger in horizontaler Richtung
erkennen.ParkSense®-WarnanzeigeDer ParkSense®-Warnbildschirm wird nur an-
gezeigt, wenn im Abschnitt „Durch den Kunden
programmierbare Funktionen“ des Uconnect®-
Systems „Sound“ (Ton) und „Display“ (Anzeige)
aktiviert sind. Weitere Informationen hierzu fin-
den Sie unter „Uconnect®-Einstellungen“ in „In-
strumententafel“.
Die ParkSense®-Warnanzeige befindet sich im
Fahrerinformations-Display (DID). Sie meldet
mit optischen Signalen den Abstand zwischen
dem/der hinteren bzw. dem vorderen
Stoßfänger/-verkleidung und dem erfassten
Hindernis. Weitere Informationen finden Sie un-
ter „Fahrerinformations-Display (DID)“.
ParkSense®-AnzeigeDie Warnanzeige wird eingeschaltet und zeigt
so den Systemstatus an, wenn der Schalthebel
in Stellung REVERSE (Rückwärtsgang) steht
oder wenn der Schalthebel in Stellung DRIVE
(Fahren) steht und ein Hindernis erfasst wurde.
Das System zeigt ein erkanntes Hindernis
durch Darstellung eines einzelnen Bogens im
linken bzw. rechten Heckbereich an, und zwar
je nach Entfernung des Objekts und Lage zum
Fahrzeug.Wenn ein Objekt im linken bzw. rechten Heck-
bereich erkannt wird, wird ein einzelner Bogen
im linken bzw. rechten Heckbereich angezeigt,
und das System gibt ein akustisches Signal
aus. Während sich das Fahrzeug näher zum
Objekt bewegt, wird ein einzelner Bogen ange-
zeigt, der sich auf das Fahrzeug zu bewegt, und
das akustische Signal ändert seinen Ton von
einem einzelnen Ton mit 1/2 Sekunde Dauer auf
eine langsame Tonfolge, dann auf eine schnelle
Tonfolge und schließlich zu einem Dauerton.
Parkassistent bereit
Einzelner Ton, 1/2 Sekunde
147

Das Fahrzeug ist dem Hindernis nah, wenn das
DID einen blinkenden Bogen darstellt und ein
Dauerton ertönt. Die folgende Tabelle erläutert
die Funktion der Warnmeldung, wenn ein Hin-
dernis erkannt wird:

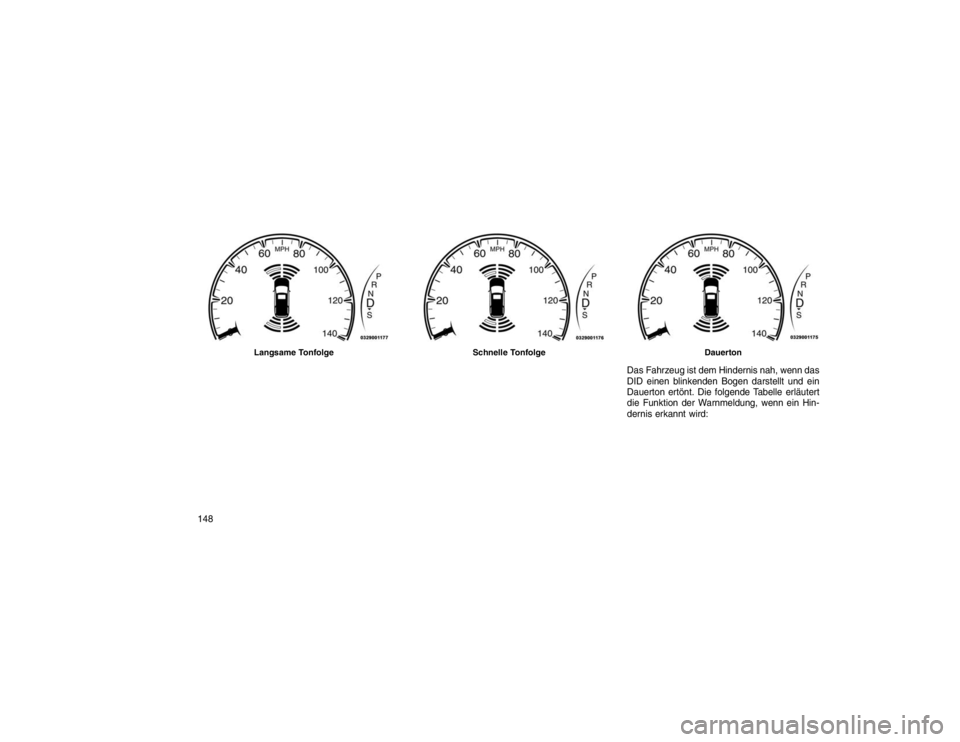

Langsame Tonfolge
Schnelle Tonfolge
Dauerton
148
