Fusíveis e lâmpadas

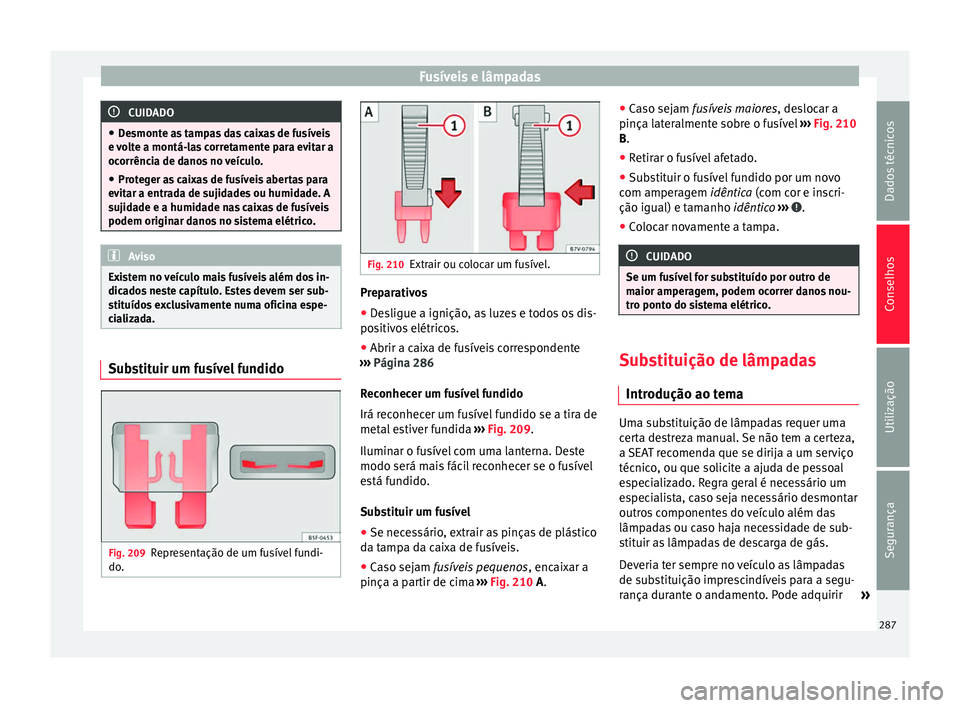

CUIDADO
● Desmonte as tampas das caixas de fusíveis
e volte a montá-las corretamente para evitar a
ocorrência de danos no veículo.
● Proteger as caixas de fusíveis abertas para
evitar a entrada de sujidades ou humidade. A
sujidade e a humidade nas caixas de fusíveis
podem originar danos no sistema elétrico. Aviso
Existem no veículo mais fusíveis além dos in-
dicados neste capítulo. Estes devem ser sub-
stituídos exclusivamente numa oficina espe-
cializada. Substituir um fusível fundido
Fig. 209
Representação de um fusível fundi-
do. Fig. 210
Extrair ou colocar um fusível. Preparativos
● Desligue a ignição, as luzes e todos os dis-
positivos elétricos.
● Abrir a caixa de fusíveis correspondente
››› Página 286
Reconhecer um fusível fundido
Irá reconhecer um fusível fundido se a tira de
metal estiver fundida ››› Fig. 209 .
Ilumin ar o f
usível com uma lanterna. Deste
modo será mais fácil reconhecer se o fusível
está fundido.
Substituir um fusível
● Se necessário, extrair as pinças de plástico
da tampa da caixa de fusíveis.
● Caso sejam fusíveis pequenos , encai
xar a
pinça a partir de cima ››› Fig. 210 A. ●
Caso sejam fusíveis maiores , des
locar a
pinça lateralmente sobre o fusível ››› Fig. 210
B.
● Retir

ar o fusível afetado.
● Substituir o fusível fundido por um novo
com amperagem idêntica (com cor e inscri-
ção igual) e tam

anho idêntico ››› .
● Colocar novamente a tampa. CUIDADO
Se um fusível for substituído por outro de
maior amperagem, podem ocorrer danos nou-
tro ponto do sistema elétrico. Substituição de lâmpadas
Introdução ao tema Uma substituição de lâmpadas requer uma
certa destreza manual. Se não tem a certeza,
a SEAT recomenda que se dirija a um serviço
técnico, ou que solicite a ajuda de pessoal
especializado. Regra geral é necessário um
especialista, caso seja necessário desmontar
outros componentes do veículo além das
lâmpadas ou caso haja necessidade de sub-
stituir as lâmpadas de descarga de gás.
Deveria ter sempre no veículo as lâmpadas
de substituição imprescindíveis para a segu-
rança durante o andamento. Pode adquirir
»
287Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

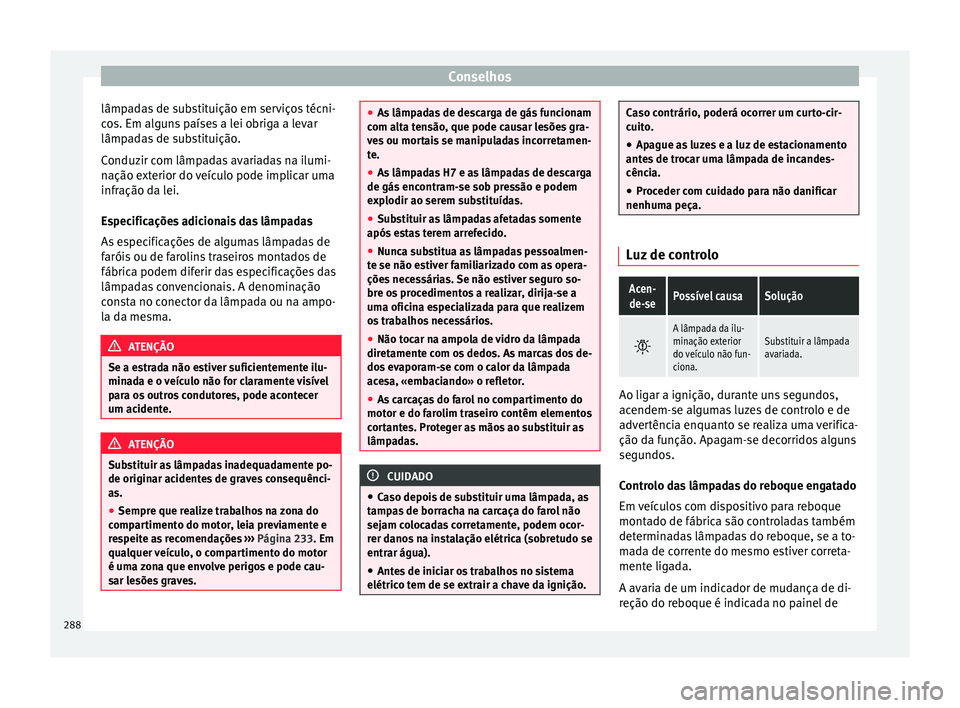

lâmpadas de substituição em serviços técni-
cos. Em alguns países a lei obriga a levar
lâmpadas de substituição.
Conduzir com lâmpadas avariadas na ilumi-
nação exterior do veículo pode implicar uma
infração da lei.
Especificações adicionais das lâmpadas
As especificações de algumas lâmpadas de
faróis ou de farolins traseiros montados de
fábrica podem diferir das especificações das
lâmpadas convencionais. A denominação
consta no conector da lâmpada ou na ampo-
la da mesma. ATENÇÃO
Se a estrada não estiver suficientemente ilu-
minada e o veículo não for claramente visível
para os outros condutores, pode acontecer
um acidente. ATENÇÃO
Substituir as lâmpadas inadequadamente po-
de originar acidentes de graves consequênci-
as.
● Sempre que realize trabalhos na zona do
compartimento do motor, leia previamente e
respeite as recomendações ››› Página 233. Em
qualquer veículo, o compartimento do motor
é uma zona que envolve perigos e pode cau-
sar lesões graves. ●
As lâmpadas de descarga de gás funcionam
com alta tensão, que pode causar lesões gra-
ves ou mortais se manipuladas incorretamen-
te.
● As lâmpadas H7 e as lâmpadas de descarga
de gás encontram-se sob pressão e podem
explodir ao serem substituídas.
● Substituir as lâmpadas afetadas somente
após estas terem arrefecido.
● Nunca substitua as lâmpadas pessoalmen-
te se não estiver familiarizado com as opera-
ções necessárias. Se não estiver seguro so-
bre os procedimentos a realizar, dirija-se a
uma oficina especializada para que realizem
os trabalhos necessários.
● Não tocar na ampola de vidro da lâmpada
diretamente com os dedos. As marcas dos de-
dos evaporam-se com o calor da lâmpada
acesa, «embaciando» o refletor.
● As carcaças do farol no compartimento do
motor e do farolim traseiro contêm elementos
cortantes. Proteger as mãos ao substituir as
lâmpadas. CUIDADO
● Caso depois de substituir uma lâmpada, as
tampas de borracha na carcaça do farol não
sejam colocadas corretamente, podem ocor-
rer danos na instalação elétrica (sobretudo se
entrar água).
● Antes de iniciar os trabalhos no sistema
elétrico tem de se extrair a chave da ignição. Caso contrário, poderá ocorrer um curto-cir-
cuito.
● Apague as luzes e a luz de estacionamento
antes de trocar uma lâmpada de incandes-
cência.
● Proceder com cuidado para não danificar
nenhuma peça. Luz de controloAcen-
de-sePossível causaSolução 
A lâmpada da ilu-
minação exterior
do veículo não fun-
ciona.Substituir a lâmpada
avariada.
Ao ligar a ignição, durante uns segundos,
acendem-se algumas luzes de controlo e de
advertência enquanto se realiza uma verifica-
ção da função. Apagam-se decorridos alguns
segundos.
Controlo das lâmpadas do reboque engatado
Em veículos com dispositivo para reboque
montado de fábrica são controladas também
determinadas lâmpadas do reboque, se a to-
mada de corrente do mesmo estiver correta-
mente ligada.
A avaria de um indicador de mudança de di-
reção do reboque é indicada no painel de
288

Fusíveis e lâmpadas

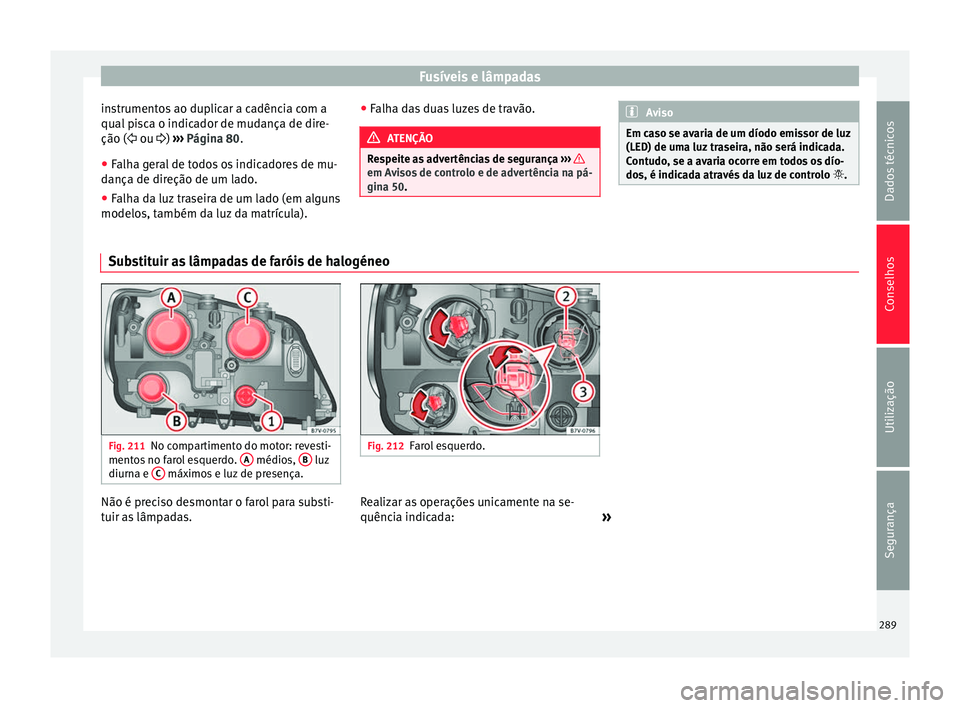

instrumentos ao duplicar a cadência com a
qual pisca o indicador de mudança de dire-
ção ( 
ou ) ››› Página 80.
● Falha geral de todos os indicadores de mu-
dança de direção de um lado.
● Falha da luz traseira de um lado (em alguns
modelos, também da luz da matrícula). ●
Falha das duas luzes de travão. ATENÇÃO
Respeite as advertências de segurança ››› em Avisos de controlo e de advertência na pá-
gina 50. Aviso
Em caso se avaria de um díodo emissor de luz
(LED) de uma luz traseira, não será indicada.
Contudo, se a avaria ocorre em todos os dío-
dos, é indicada através da luz de controlo .Substituir as lâmpadas de faróis de halogéneo
Fig. 211
No compartimento do motor: revesti-
mentos no farol esquerdo. A médios,
B luz
diurna e C máximos e luz de presença. Fig. 212
Farol esquerdo. Não é preciso desmontar o farol para substi-
tuir as lâmpadas.
Realizar as operações unicamente na se-
quência indicada:
»
289
Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

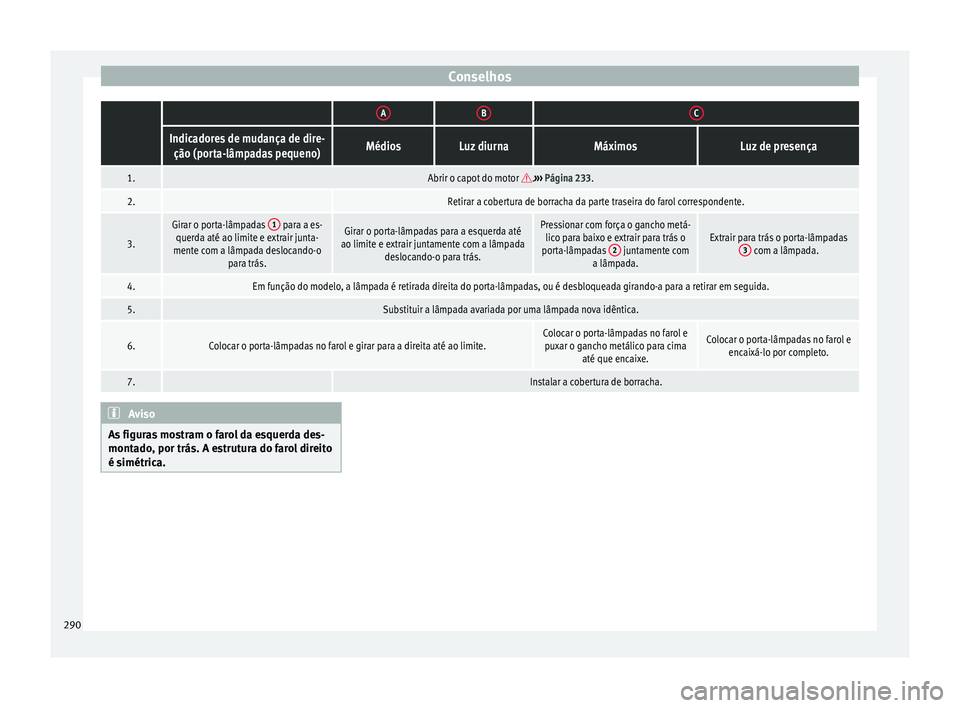

ABC
Indicadores de mudança de dire-
ção (porta-lâmpadas pequeno)MédiosLuz diurnaMáximosLuz de presença
1.Abrir o capot do motor .››› Página 233.
2. Retirar a cobertura de borracha da parte traseira do farol correspondente.
3.
Girar o porta-lâmpadas 1 para a es-
querda até ao limite e extrair junta-
mente com a lâmpada deslocando-o para trás.Girar o porta-lâmpadas para a esquerda até
ao limite e extrair juntamente com a lâmpada deslocando-o para trás.Pressionar com força o gancho metá-lico para baixo e extrair para trás o
porta-lâmpadas 2
juntamente com
a lâmpada.Extrair para trás o porta-lâmpadas 3 com a lâmpada.
4.Em função do modelo, a lâmpada é retirada direita do porta-lâmpadas, ou é desbloqueada girando-a para a retirar em seguida.
5.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
6.Colocar o porta-lâmpadas no farol e girar para a direita até ao limite.Colocar o porta-lâmpadas no farol e
puxar o gancho metálico para cima até que encaixe.Colocar o porta-lâmpadas no farol eencaixá-lo por completo.
7. Instalar a cobertura de borracha. Aviso
As figuras mostram o farol da esquerda des-
montado, por trás. A estrutura do farol direito
é simétrica. 290

Fusíveis e lâmpadas

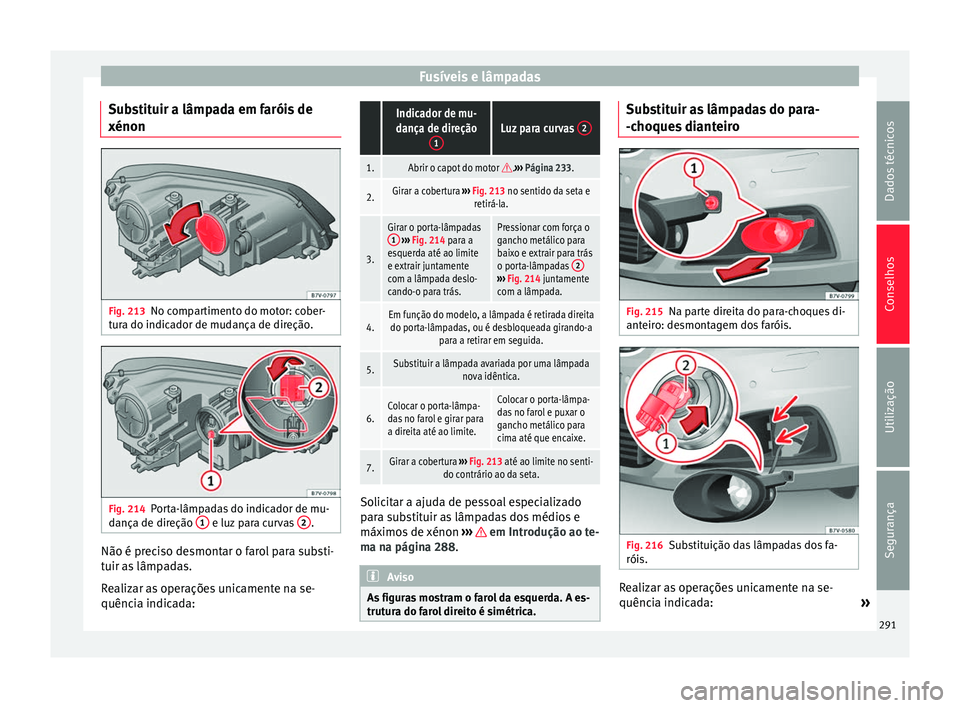

Substituir a lâmpada em faróis de
xénon Fig. 213
No compartimento do motor: cober-
tura do indicador de mudança de direção. Fig. 214
Porta-lâmpadas do indicador de mu-
dança de direção 1 e luz para curvas
2 .
Não é preciso desmontar o farol para substi-
tuir as lâmpadas.
Realizar as operações unicamente na se-
quência indicada: Indicador de mu-
dança de direção 1Luz para curvas 2
1.Abrir o capot do motor .
››› Página 233.
2.Girar a cobertura ››› Fig. 213 no sentido da seta e
retirá-la.
3.
Girar o porta-lâmpadas 1 ››› Fig. 214 para a
esquerda até ao limite
e extrair juntamente
com a lâmpada deslo-
cando-o para trás.Pressionar com força o
gancho metálico para
baixo e extrair para trás
o porta-lâmpadas 2
›››
Fig. 214 juntamente
com a lâmpada.
4.Em função do modelo, a lâmpada é retirada direita do porta-lâmpadas, ou é desbloqueada girando-a para a retirar em seguida.
5.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
6.Colocar o porta-lâmpa-
das no farol e girar para
a direita até ao limite.Colocar o porta-lâmpa-
das no farol e puxar o
gancho metálico para
cima até que encaixe.
7.Girar a cobertura ››› Fig. 213 até ao limite no senti-
do contrário ao da seta. Solicitar a ajuda de pessoal especializado
para substituir as lâmpadas dos médios e
máximos de xénon
››› em Introdução ao te-
ma na página 288 . Aviso
As figuras mostram o farol da esquerda. A es-
trutura do farol direito é simétrica. Substituir as lâmpadas do para-
-choques dianteiro
Fig. 215
Na parte direita do para-choques di-
anteiro: desmontagem dos faróis. Fig. 216
Substituição das lâmpadas dos fa-
róis. Realizar as operações unicamente na se-
quência indicada:
»
291
Dados técnicos
Conselhos
Utilização
Segurança

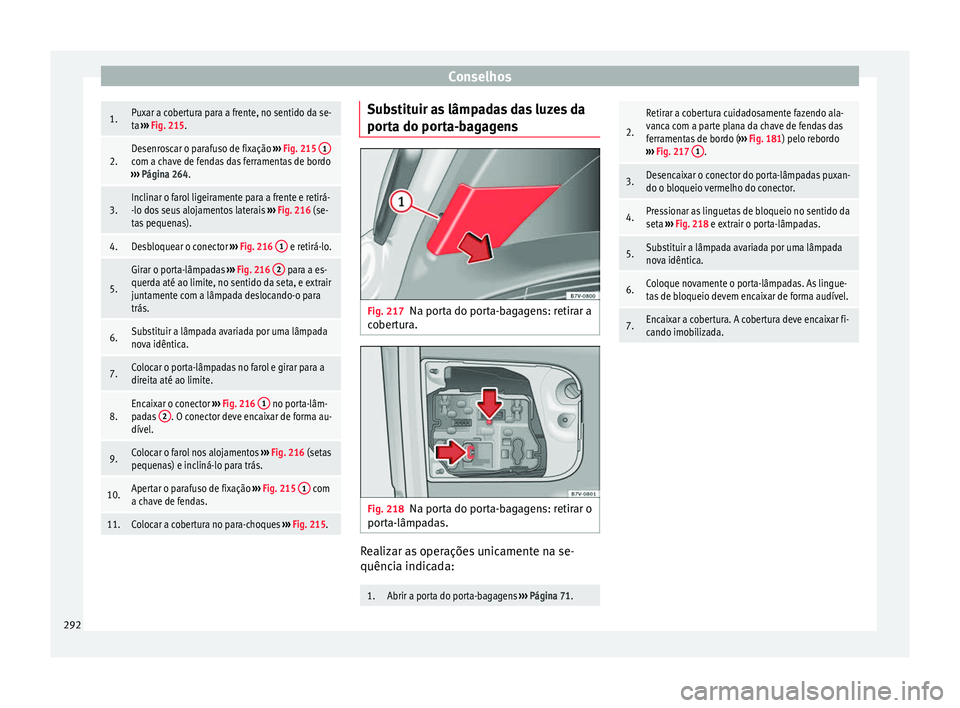

Conselhos1.Puxar a cobertura para a frente, no sentido da se-
ta
››› Fig. 215.
2.Desenroscar o parafuso de fixação ››› Fig. 215 1com a chave de fendas das ferramentas de bordo
››› Página 264.
3.Inclinar o farol ligeiramente para a frente e retirá-
-lo dos seus alojamentos laterais ››› Fig. 216 (se-
tas pequenas).
4.Desbloquear o conector ››› Fig. 216 1 e retirá-lo.
5.
Girar o porta-lâmpadas
››› Fig. 216 2 para a es-
querda até ao limite, no sentido da seta, e extrair
juntamente com a lâmpada deslocando-o para
trás.
6.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
7.Colocar o porta-lâmpadas no farol e girar para a
direita até ao limite.
8.Encaixar o conector ››› Fig. 216 1 no porta-lâm-
padas 2. O conector deve encaixar de forma au-
dível.
9.Colocar o farol nos alojamentos ››› Fig. 216 (setas
pequenas) e incliná-lo para trás.
10.Apertar o parafuso de fixação ››› Fig. 215 1 com
a chave de fendas.
11.Colocar a cobertura no para-choques ››› Fig. 215. Substituir as lâmpadas das luzes da
porta do porta-bagagens
Fig. 217
Na porta do porta-bagagens: retirar a
cobertura. Fig. 218
Na porta do porta-bagagens: retirar o
porta-lâmpadas. Realizar as operações unicamente na se-
quência indicada:
1.Abrir a porta do porta-bagagens
››› Página 71.
2.
Retirar a cobertura cuidadosamente fazendo ala-
vanca com a parte plana da chave de fendas das
ferramentas de bordo ( ››› Fig. 181) pelo rebordo
››› Fig. 217 1
.
3.Desencaixar o conector do porta-lâmpadas puxan-
do o bloqueio vermelho do conector.
4.Pressionar as linguetas de bloqueio no sentido da
seta
››› Fig. 218 e extrair o porta-lâmpadas.
5.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
6.Coloque novamente o porta-lâmpadas. As lingue-
tas de bloqueio devem encaixar de forma audível.
7.Encaixar a cobertura. A cobertura deve encaixar fi-
cando imobilizada. 292

Fusíveis e lâmpadas

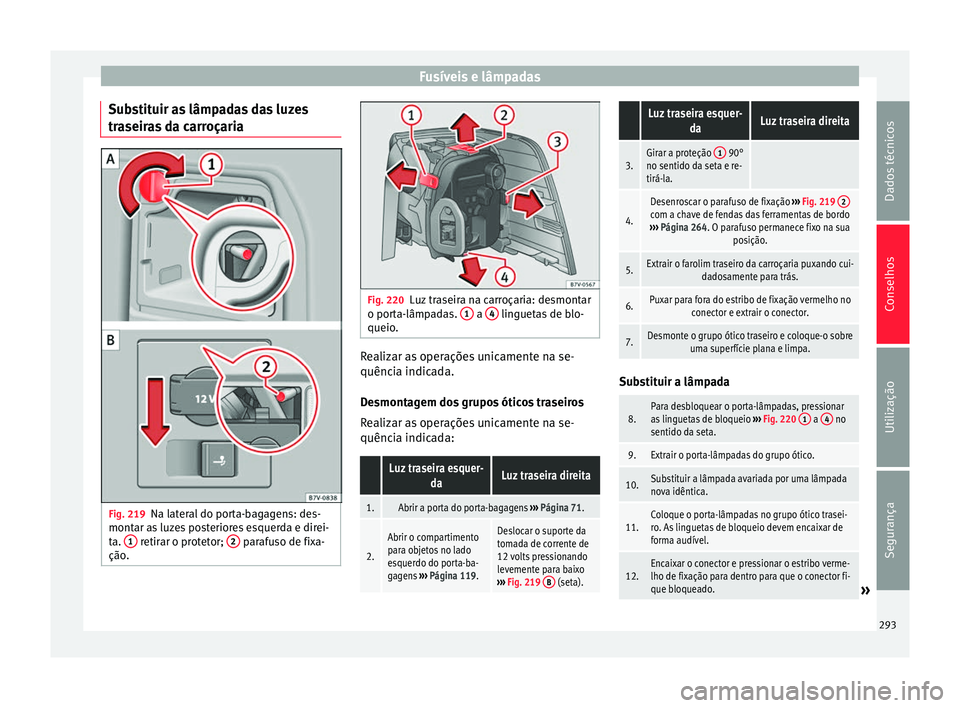

Substituir as lâmpadas das luzes
traseiras da carroçaria Fig. 219
Na lateral do porta-bagagens: des-
montar as luzes posteriores esquerda e direi-
ta. 1 retirar o protetor;
2 parafuso de fixa-
ção. Fig. 220
Luz traseira na carroçaria: desmontar
o porta-lâmpadas. 1 a
4 linguetas de blo-
queio. Realizar as operações unicamente na se-
quência indicada.
Desmontagem dos grupos óticos traseiros
Realizar as operações unicamente na se-
quência indicada: Luz traseira esquer-
daLuz traseira direita
1.Abrir a porta do porta-bagagens ››› Página 71.
2.
Abrir o compartimento
para objetos no lado
esquerdo do porta-ba-
gagens ››› Página 119.Deslocar o suporte da
tomada de corrente de
12 volts pressionando
levemente para baixo
››› Fig. 219 B
(seta).
Luz traseira esquer-
daLuz traseira direita
3.Girar a proteção 1 90°
no sentido da seta e re-
tirá-la.
4.
Desenroscar o parafuso de fixação ››› Fig. 219 2com a chave de fendas das ferramentas de bordo
››› Página 264. O parafuso permanece fixo na sua
posição.
5.Extrair o farolim traseiro da carroçaria puxando cui-dadosamente para trás.
6.Puxar para fora do estribo de fixação vermelho noconector e extrair o conector.
7.Desmonte o grupo ótico traseiro e coloque-o sobre uma superfície plana e limpa. Substituir a lâmpada
8.Para desbloquear o porta-lâmpadas, pressionar
as linguetas de bloqueio
››› Fig. 220 1 a 4 no
sentido da seta.
9.Extrair o porta-lâmpadas do grupo ótico.
10.Substituir a lâmpada avariada por uma lâmpada
nova idêntica.
11.Coloque o porta-lâmpadas no grupo ótico trasei-
ro. As linguetas de bloqueio devem encaixar de
forma audível.
12.Encaixar o conector e pressionar o estribo verme-
lho de fixação para dentro para que o conector fi-
que bloqueado.
» 293
Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

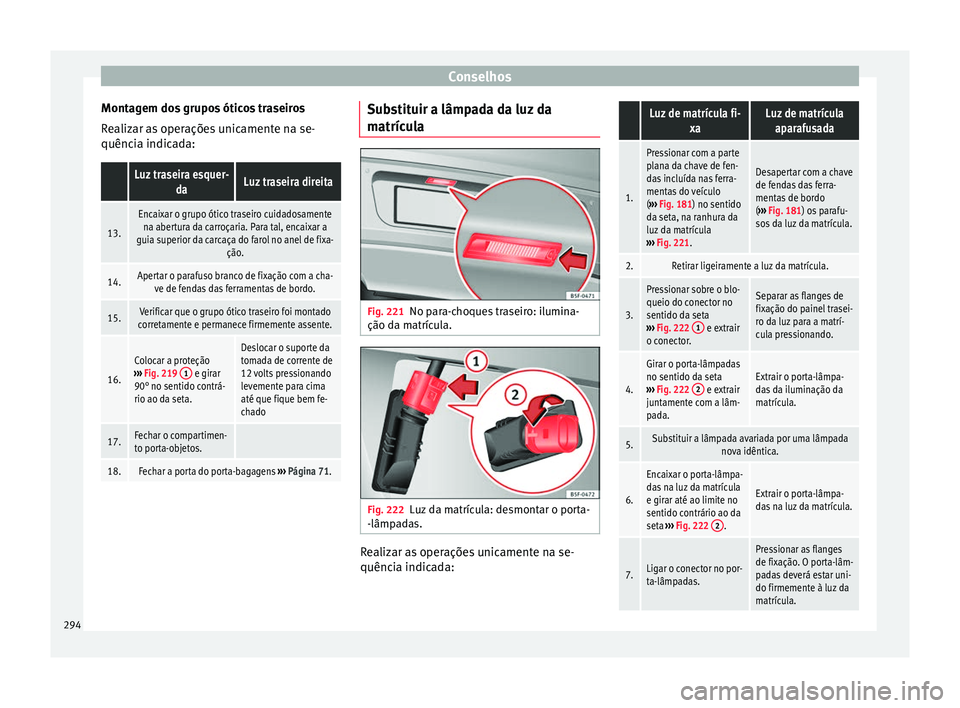

Montagem dos grupos óticos traseiros
Realizar as operações unicamente na se-
quência indicada: Luz traseira esquer- daLuz traseira direita
13.
Encaixar o grupo ótico traseiro cuidadosamentena abertura da carroçaria. Para tal, encaixar a
guia superior da carcaça do farol no anel de fixa- ção.
14.Apertar o parafuso branco de fixação com a cha-ve de fendas das ferramentas de bordo.
15.Verificar que o grupo ótico traseiro foi montado
corretamente e permanece firmemente assente.
16.
Colocar a proteção
››› Fig. 219 1 e girar
90° no sentido contrá-
rio ao da seta.
Deslocar o suporte da
tomada de corrente de
12 volts pressionando
levemente para cima
até que fique bem fe-
chado
17.Fechar o compartimen-
to porta-objetos.
18.Fechar a porta do porta-bagagens ››› Página 71. Substituir a lâmpada da luz da
matrícula
Fig. 221
No para-choques traseiro: ilumina-
ção da matrícula. Fig. 222
Luz da matrícula: desmontar o porta-
-lâmpadas. Realizar as operações unicamente na se-
quência indicada:
Luz de matrícula fi-
xaLuz de matrículaaparafusada
1.
Pressionar com a parte
plana da chave de fen-
das incluída nas ferra-
mentas do veículo
(››› Fig. 181) no sentido
da seta, na ranhura da
luz da matrícula
››› Fig. 221.
Desapertar com a chave
de fendas das ferra-
mentas de bordo
(››› Fig. 181) os parafu-
sos da luz da matrícula.
2.Retirar ligeiramente a luz da matrícula.
3.
Pressionar sobre o blo-
queio do conector no
sentido da seta
››› Fig. 222 1
e extrair
o conector.
Separar as flanges de
fixação do painel trasei-
ro da luz para a matrí-
cula pressionando.
4.
Girar o porta-lâmpadas
no sentido da seta
››› Fig. 222 2
e extrair
juntamente com a lâm-
pada.Extrair o porta-lâmpa-
das da iluminação da
matrícula.
5.Substituir a lâmpada avariada por uma lâmpada nova idêntica.
6.
Encaixar o porta-lâmpa-
das na luz da matrícula
e girar até ao limite no
sentido contrário ao da
seta ››› Fig. 222 2
.
Extrair o porta-lâmpa-
das na luz da matrícula.
7.Ligar o conector no por-
ta-lâmpadas.
Pressionar as flanges
de fixação. O porta-lâm-
padas deverá estar uni-
do firmemente à luz da
matrícula.294
