Sicherheitssysteme Ihres Fahrzeugs
46
3

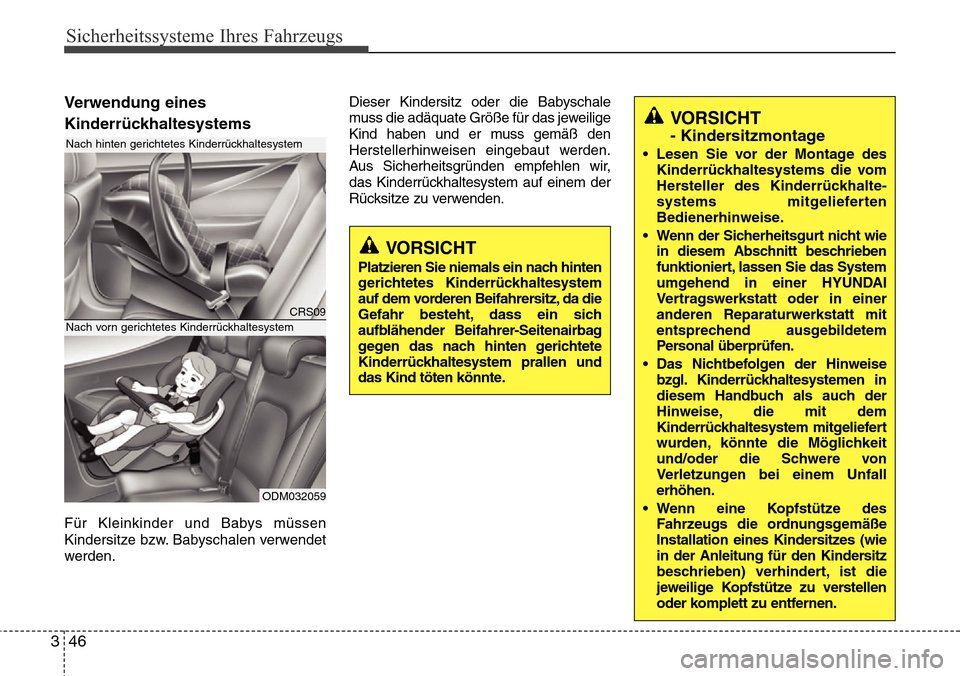

Verwendung eines
Kinderrückhaltesystems
Für Kleinkinder und Babys müssen
Kindersitze bzw. Babyschalen verwendet
werden. Dieser Kindersitz oder die Babyschale
muss die adäquate Größe für das jeweilige
Kind haben und er muss gemäß den
Herstellerhinweisen eingebaut werden.
Aus Sicherheitsgründen empfehlen wir,
das Kinderrückhaltesystem auf einem der
Rücksitze zu verwenden.
VORSICHT
Platzieren Sie niemals ein nach hinten
gerichtetes Kinderrückhaltesystem
auf dem vorderen Beifahrersitz, da die
Gefahr besteht, dass ein sich
aufblähender Beifahrer-Seitenairbag
gegen das nach hinten gerichtete
Kinderrückhaltesystem prallen und
das Kind töten könnte.
VORSICHT
- Kindersitzmontage
• Lesen Sie vor der Montage des
Kinderrückhaltesystems die vom
Hersteller des Kinderrückhalte-
systems mitgelieferten
Bedienerhinweise .
•

Wenn der Sicherheitsgurt nicht wie
in diesem Abschnitt beschrieben
funktioniert, lassen Sie das System
umgehend in einer HYUNDAI
Vertragswerkstatt oder in einer
anderen Reparaturwerkstatt mit
entsprechend ausgebildetem
Personal überprüfen.
• Das Nichtbefolgen der Hinweise bzgl. Kinderrückhaltesystemen in
diesem Handbuch als auch der
Hinweise, die mit dem
Kinderrückhaltesystem mitgeliefert
wurden, könnte die Möglichkeit
und/oder die Schwere von
Verletzungen bei einem Unfall
erhöhen.
• Wenn eine Kopfstütze des Fahrzeugs die ordnungsgemäße
Installation eines Kindersitzes (wie
in der Anleitung für den Kindersitz
beschrieben) verhindert, ist die
jeweilige Kopfstütze zu verstellen
oder komplett zu entfernen.
CRS09
ODM032059
Nach hinten gerichtetes Kinderrückhaltesystem
Nach vorn gerichtetes Kinderrückhaltesystem

347
Sicherheitssysteme Ihres Fahrzeugs

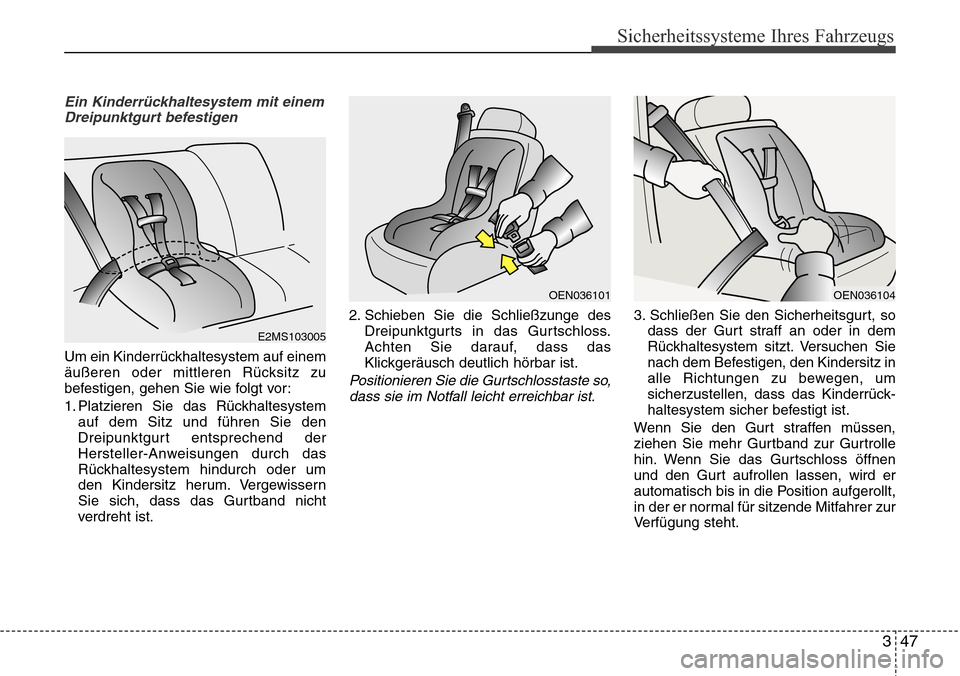

Ein Kinderrückhaltesystem mit einemDreipunktgurt befestigen
Um ein Kinderrückhaltesystem auf einem
äußeren oder mittleren Rücksitz zu
befestigen, gehen Sie wie folgt vor:
1. Platzieren Sie das Rückhaltesystem auf dem Sitz und führen Sie den
Dreipunktgurt entsprechend der
Hersteller-Anweisungen durch das
Rückhaltesystem hindurch oder um
den Kindersitz herum. Vergewissern
Sie sich, dass das Gurtband nicht
verdreht ist. 2. Schieben Sie die Schließzunge des
Dreipunktgurts in das Gurtschloss.
Achten Sie darauf, dass das
Klickgeräusch deutlich hörbar ist.
Positionieren Sie die Gurtschlosstaste so,dass sie im Notfall leicht erreichbar ist.
3. Schließen Sie den Sicherheitsgurt, so dass der Gurt straff an oder in dem
Rückhaltesystem sitzt. Versuchen Sie
nach dem Befestigen, den Kindersitz in
alle Richtungen zu bewegen, um
sicherzustellen, dass das Kinderrück-
haltesystem sicher befestigt ist.
Wenn Sie den Gurt straffen müssen,
ziehen Sie mehr Gurtband zur Gurtrolle
hin. Wenn Sie das Gurtschloss öffnen
und den Gurt aufrollen lassen, wird er
automatisch bis in die Position aufgerollt,
in der er normal für sitzende Mitfahrer zur
Verfügung steht.
E2MS103005
OEN036101OEN036104

Sicherheitssysteme Ihres Fahrzeugs
48
3

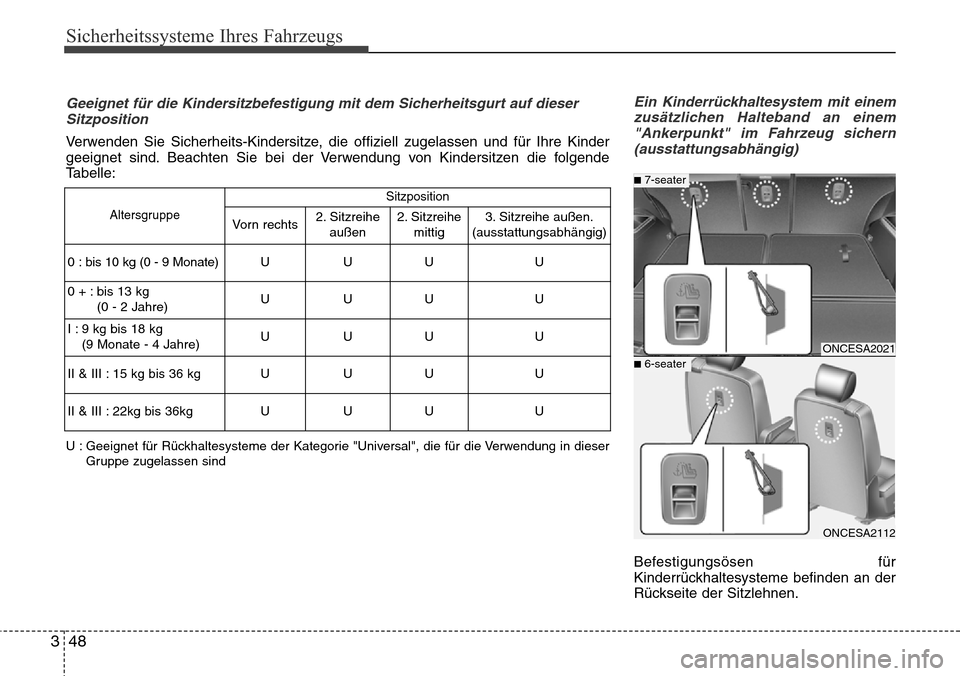

Ein Kinderrückhaltesystem mit einem
zusätzlichen Halteband an einem "Ankerpunkt" im Fahrzeug sichern(ausstattungsabhängig)
Befestigungsösen für
Kinderrückhaltesysteme befinden an der
Rückseite der Sitzlehnen.
Geeignet für die Kindersitzbefestigung mit dem Sicherheitsgurt auf dieser Sitzposition
Verwenden Sie Sicherheits-Kindersitze, die offiziell zugelassen und für Ihre Kinder
geeignet sind. Beachten Sie bei der Verwendung von Kindersitzen die folgende
Tabelle:
U : Geeignet für Rückhaltesysteme der Kategorie "Universal", die für die Verwendung in dieser
Gruppe zugelassen sind
Altersgruppe SitzpositionVorn rechts
2. Sitzreihe
außen 2. Sitzreihe
mittig 3. Sitzreihe außen.
(ausstattungsabhängig)
0 : bis 10 kg (0 - 9 Monate) U U U U
0 + : bis 13 kg (0 - 2 Jahre) UUU U
I : 9 kg bis 18 kg (9 Monate - 4 Jahre) UUU U
II & III : 15 kg bis 36 kg U U U U
II & III : 22kg bis 36kg U U U U
ONCESA2021
■7-seater
■6-seater
ONCESA2112

349
Sicherheitssysteme Ihres Fahrzeugs

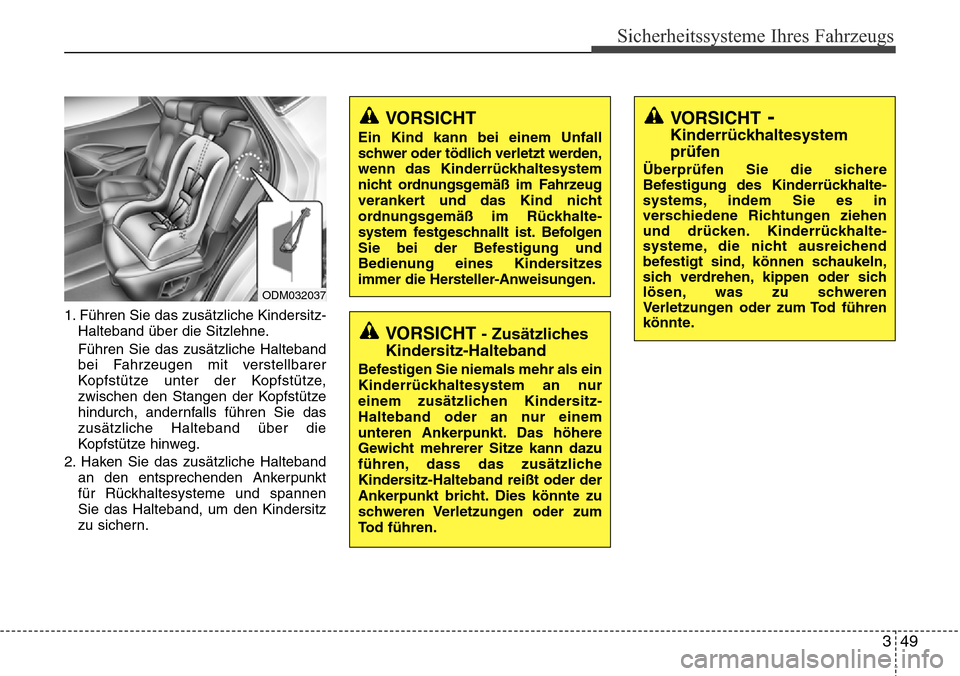

1. Führen Sie das zusätzliche Kindersitz-Halteband über die Sitzlehne.
Führen Sie das zusätzliche Halteband
bei Fahrzeugen mit verstellbarer
Kopfstütze unter der Kopfstütze,
zwischen den Stangen der Kopfstütze
hindurch, andernfalls führen Sie das
zusätzliche Halteband über die
Kopfstütze hinweg.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannen
Sie das Halteband, um den Kindersitz
zu sichern.
ODM032037
VORSICHT
Ein Kind kann bei einem Unfall
schwer oder tödlich verletzt werden,
wenn das Kinderrückhaltesystem
nicht ordnungsgemäß im Fahrzeug
verankert und das Kind nicht
ordnungsgemäß im Rückhalte-
system festgeschnallt ist. Befolgen
Sie bei der Bef estigung und
Bedien

ung eines Kindersitzes
immer die Hersteller-Anweisungen.
VORSICHT - Zusätzliches
Kindersitz-Halteband
Befestigen Sie niemals mehr als ein
Kinderrückhaltesystem an nur
einem zusätzlichen Kindersitz-
Halteband oder an nur einem
unteren Ankerpunkt. Das höhere
Gewicht mehrerer Sitze kann dazu
führen, dass das zusätzliche
Kindersitz-Halteband reißt oder der
Ankerpunkt bricht. Dies könnte zu
schweren Verletzungen oder zum
Tod führen.
VORSICHT-
Kinderrückhaltesystem
prüfen
Überprüfen Sie die sichere
Befestigung des Kinderrückhalte -
systems, indem Sie es in
ver sc

hiedene Richtungen ziehen
und drücken. Kinderrückhalte-
systeme, die nicht ausreichend
bef estigt sind,

können schaukeln,
sich verdrehen, kippen oder sich
lösen, was zu schweren
Verletzungen oder zum Tod führen
könnte.

Sicherheitssysteme Ihres Fahrzeugs
50
3

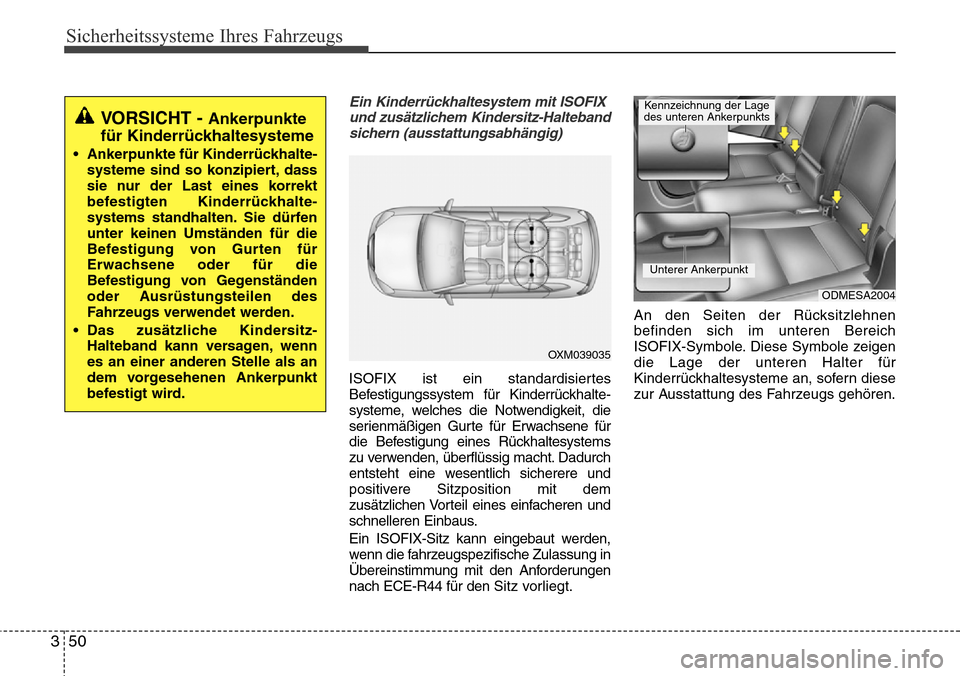

Ein Kinderrückhaltesystem mit ISOFIX
und zusätzlichem Kindersitz-Haltebandsichern (ausstattungsabhängig)
ISOFIX ist ein standardisiertes
Befestigungssystem für Kinderrückhalte-
systeme, welches die Notwendigkeit, die
serienmäßigen Gurte für Erwachsene für
die Befestigung eines Rückhaltesystems
zu verwenden, überflüssig macht. Dadurch
entsteht eine wesentlich sicherere und
positivere Sitzposition mit dem
zusätzlichen Vorteil eines einfacheren und
schnelleren Einbaus.
Ein ISOFIX-Sitz kann eingebaut werden,
wenn die fahrzeugspezifische Zulassung in
Übereinstimmung mit den Anforderungen
nach ECE-R44 für den Sitz vorliegt.An den Seiten der Rücksitzlehnen
befinden sich im unteren Bereich
ISOFIX-Symbole. Diese Symbole zeigen
die Lage der unteren Halter für
Kinderrückhaltesysteme an, sofern diese
zur Ausstattung des Fahrzeugs gehören.
VORSICHT - Ankerpunkte
für Kinderrückhaltesysteme
• Ankerpunkte für Kinderrückhalte-
systeme sind so konzipiert, dass
sie nur der Last eines korrekt
befestigten Kinderrückhalte-
systems standhalten. Sie dürfen
unter keinen Umständen für die
Befestigung von Gurten für
Erwachsene oder für die
Befestigung von Gegenständen
oder Ausrüstungsteilen des
Fahrzeugs verwendet werden.
• Das zusätzliche Kindersitz- Halteband kann versagen, wenn
es an einer anderen Stelle als an
dem vorgesehenen Ankerpunkt
befestigt wird.
OXM039035
ODMESA2004
Unterer Ankerpunkt
Kennzeichnung der Lage
des unteren Ankerpunkts

351
Sicherheitssysteme Ihres Fahrzeugs

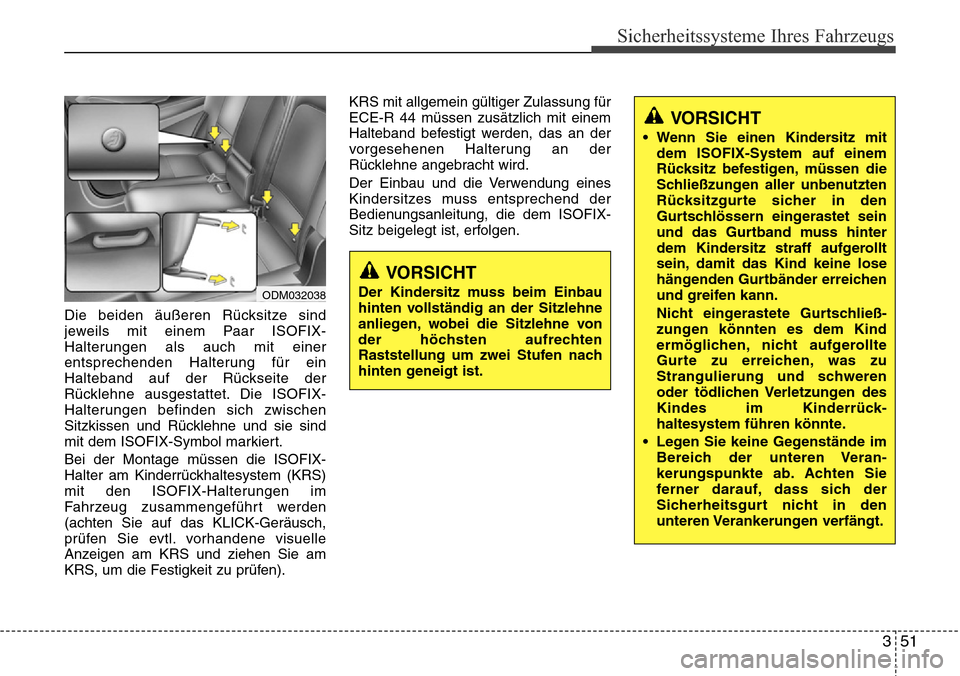

Die beiden äußeren Rücksitze sind
jeweils mit einem Paar ISOFIX-
Halterungen als auch mit einer
entsprechenden Halterung für ein
Halteband auf der Rückseite der
Rücklehne ausgestattet. Die ISOFIX-
Halterungen befinden sich zwischen
Sitzkissen und Rücklehne und sie sind
mit dem ISOFIX-Symbol markiert.
Bei der Montage müssen die ISOFIX-
Halter am Kinderrückhaltesystem (KRS)
mit den ISOFIX-Halterungen im
Fahrzeug zusammengeführt werden
(achten Sie auf das KLICK-Geräusch,
prüfen Sie evtl. vorhandene visuelle
Anzeigen am KRS und ziehen Sie am
KRS, um die Festigkeit zu prüfen).KRS mit allgemein gültiger Zulassung für
ECE-R 44 müssen zusätzlich mit einem
Halteband befestigt werden, das an der
vorgesehenen Halterung an der
Rücklehne angebracht wird.
Der Einbau und die Verwendung eines
Kindersitzes muss entsprechend der
Bedienungsanleitung, die dem ISOFIX-
Sitz beigelegt ist, erfolgen.
ODM032038
VORSICHT
Der Kindersitz muss beim Einbau
hinten vollständig an der Sitzlehne
anliegen, wobei die Sitzlehne von
der höchsten aufrechten
Raststellung um zwei Stufen nach
hinten geneigt ist.
VORSICHT
• Wenn Sie einen Kindersitz mit
dem ISOFIX-System auf einem
Rücksitz befestigen, müssen die
Schließzungen aller unbenutzten
Rücksitzgurte sicher in den
Gurtschlössern eingerastet sein
und das Gurtband muss hinter
dem Kindersitz straff aufgerollt
sein, damit das Kind keine lose
hängenden Gurtbänder erreichen
und greifen kann.
Nicht eingerastete Gurtschließ-
zungen könnten es dem Kind
ermöglichen, nicht aufgerollte
Gurte zu erreichen, was zu
Strangulierung und schweren
oder tödlichen Verletzungen des
Kindes im Kinderrück-
haltesystem führen könnte.
• Leg

en Sie keine Gegenstände im
Bereich der unteren Veran-
kerungspunkte ab. Achten Sie
f erner darauf

, dass sich der
Sicherheitsgurt nicht in den
unteren Verankerungen verfängt.

Sicherheitssysteme Ihres Fahrzeugs
52
3
VORSICHT
• Montieren Sie keinen Kindersitz
mit ISOFIX-Haken auf dem
mittleren Rücksitz. ISOFIX-Halter
befinden sich nur auf den
äußeren Rücksitzen (links und
rechts). Versuchen Sie niemals
einen Kindersitz auf dem
mittleren Rücksitz an den ISOFIX-
Haltern der äußeren Sitze zu
befestigen.
Bei einem Unfall könnten die
ISOFIX-Befestigungsteile am
Kindersitz zu schwach sein, um
den Kindersitz ordnungsgemäß
auf dem mittleren Rücksitz zu
sichern. Sie könnten brechen und
zu schweren Verletzungen oder
zum Tod führen.
• Befestigen Sie niemals mehr als nur einen Kindersitz an einem
unteren Ankerpunkt für
Kinderrückhaltesysteme. Die
unzulässig hohe Belastung kann
dazu führen, dass Ankerpunkte
oder Haken der Kindersitz-
Haltebänder zerstört werden, was
schwere oder tödliche
Verletzungen verursachen könnte.
(Fortsetzung)
(Fortsetzung)
• Befestigen sie ISOFIX- oderISOFIX-kompatible Kinderrück-
haltesysteme nur an den vorgese -
henen Stellen, wie in der
Abbildung g ez

eigt.
• Befolgen Sie immer die vom Hersteller des Kinderrückhalte-
systems mitgelieferte Montage-
und Bedien
ungsanleitung.

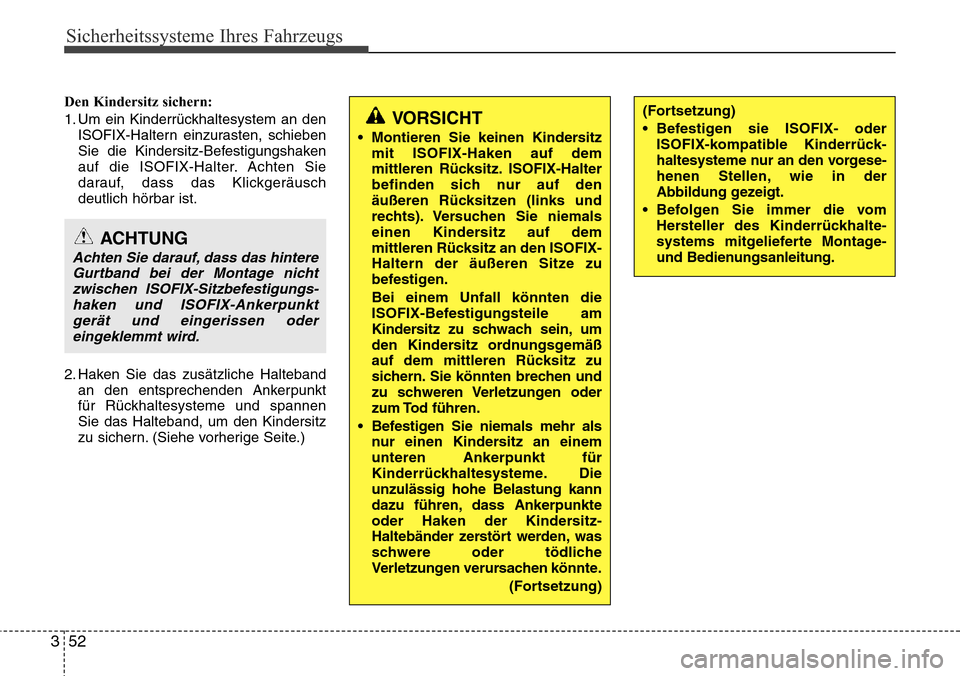

Den Kindersitz sichern:
1. Um ein Kinderrückhaltesystem an denISOFIX-Haltern einzurasten, schieben
Sie die Kindersitz-Befestigungshaken
auf die ISOFIX-Halter. Achten Sie
darauf, dass das Klickgeräusch
deutlich hörbar ist.
2. Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt
für Rückhaltesysteme und spannen
Sie das Halteband, um den Kindersitz
zu sichern. (Siehe vorherige Seite.)
ACHTUNG
Achten Sie darauf, dass das hintereGurtband bei der Montage nichtzwischen ISOFIX-Sitzbefestigungs -
haken und ISOFIX-Ankerpunkt g erät und eing

erissen oder
eingeklemmt wird.

353
Sicherheitssysteme Ihres Fahrzeugs

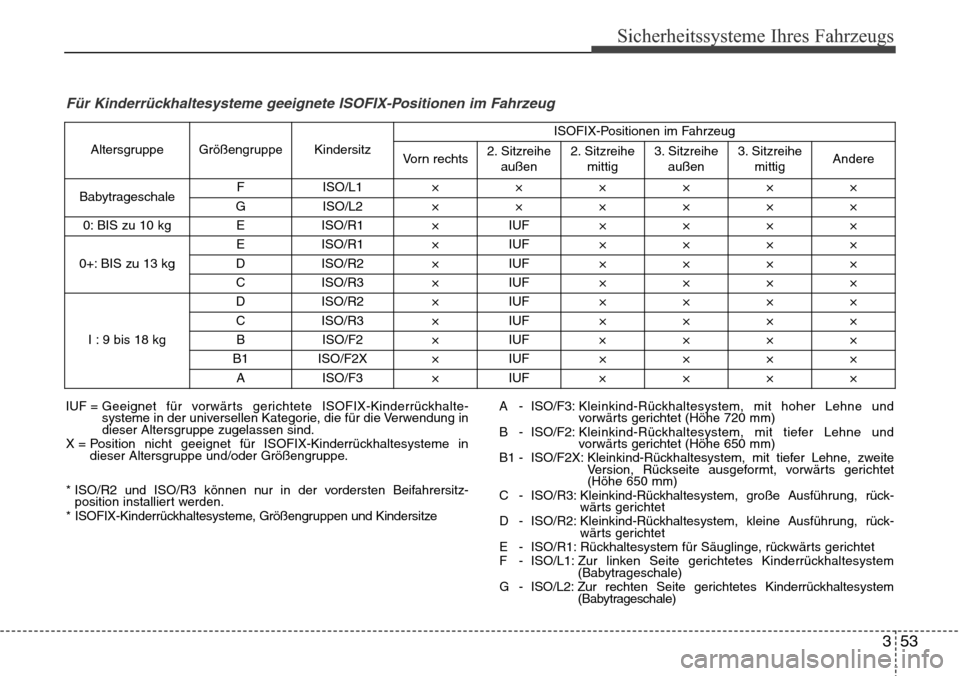

Für Kinderrückhaltesysteme geeignete ISOFIX-Positionen im Fahrzeug
IUF = Geeignet für vorwärts gerichtete ISOFIX-Kinderrückhalte-
systeme in der universellen Kategorie, die für die Verwendung in
dieser Altersgruppe zugelassen sind.
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Altersgruppe und/oder Größengruppe.
* ISO/R2 und ISO/R3 können nur in der vordersten Beifahrersitz- position installiert werden.
* ISOFIX-Kinderrückhaltesysteme, Größengruppen und Kindersitze A - ISO/F3: K
leinkind-Rückhaltesystem, mit hoher Lehne und
vorwärts gerichtet (Höhe 720 mm)
B - ISO/F2: K leinkind-Rückhaltesystem, mit tiefer Lehne und
vorwärts gerichtet (Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem, mit tiefer Lehne, zweite Version, Rückseite ausgeformt, vorwärts gerichtet
(Höhe 650 mm)
C - ISO/R3: Kleinkind-Rückhaltesystem, große Ausführung, rück- wärts gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem, kleine Ausführung, rück- wärts gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, rückwärts gerichtet
F - ISO/L1: Zur linken Seite gerichtetes Kinderrückhaltesystem
(Babytrageschale)
G - ISO/L2: Zur rechten Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)
Altersgruppe Größengruppe Kindersitz
ISOFIX-Positionen im Fahrzeug
Vorn rechts 2. Sitzreihe
außen 2. Sitzreihe
mittig 3. Sitzreihe
außen 3. Sitzreihe
mittig Andere
Babytrageschale F
ISO/L1 ××××××
G ISO/L2 ××××××
0: BIS zu 10 kg EISO/R1 ×IUF ××××
0+: BIS zu 13 kg E
ISO/R1 ×IUF ××××
D ISO/R2 ×IUF ××××
C ISO/R3 ×IUF ××××
I : 9 bis 18 kg D
ISO/R2 ×IUF ××××
C ISO/R3 ×IUF ××××
B ISO/F2 ×IUF ××××
B1 ISO/F2X × IUF××××
A ISO/F3 ×IUF ××××
