2015 Hyundai Grand Santa Fe Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
74
4

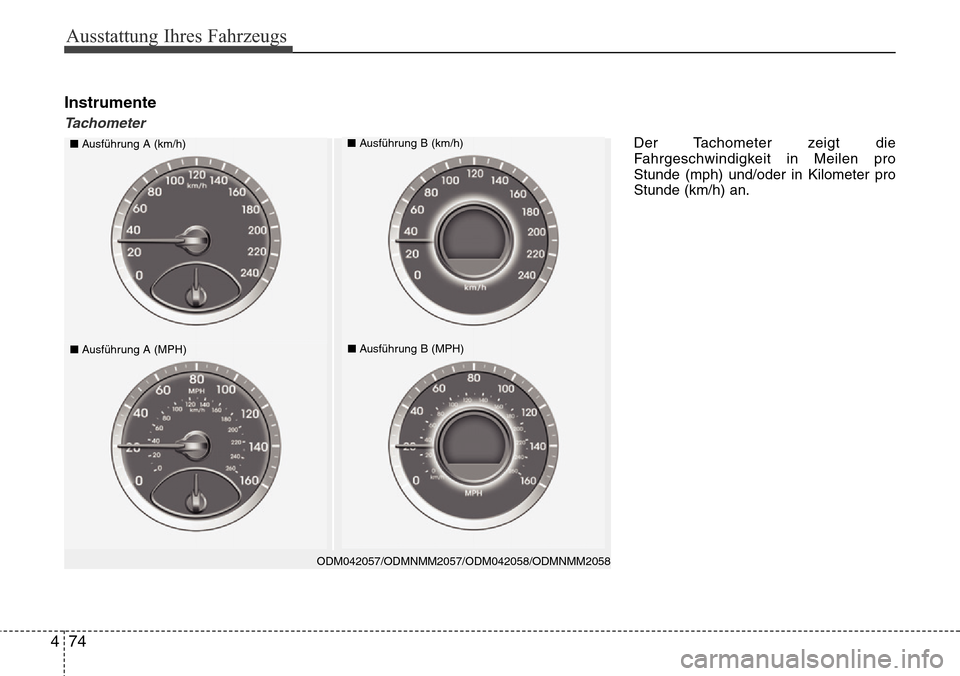

Instrumente
Tachometer
ODM042057/ODMNMM2057/ODM042058/ODMNMM2058
■ Ausführung A (km/h)■Ausführung B (km/h)
■Ausführung A (MPH)■Ausführung B (MPH)
Der Tachometer zeigt die
Fahrgeschwindigkeit in Meilen pro
Stunde (mph) und/oder in Kilometer pro
Stunde (km/h) an.

475
Ausstattung Ihres Fahrzeugs

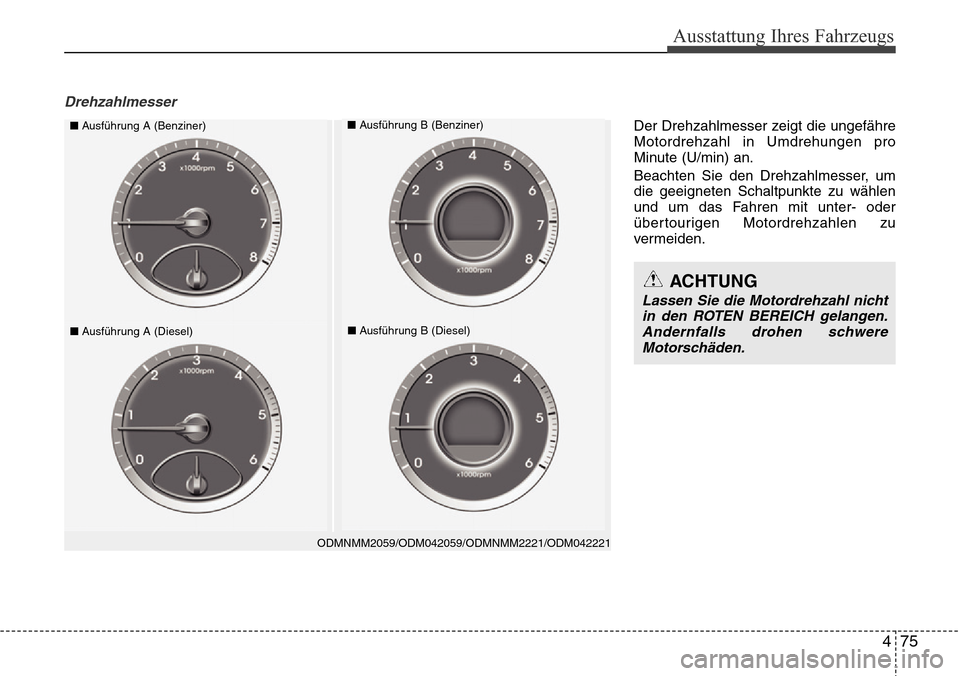

Drehzahlmesser
ODMNMM2059/ODM042059/ODMNMM2221/ODM042221
■Ausführung A (Benziner)■Ausführung B (Benziner)
■Ausführung A (Diesel)■Ausführung B (Diesel)
ACHTUNG
Lassen Sie die Motordrehzahl nicht
in den ROTEN BEREICH gelangen. Andernfalls drohen schwereMotorschäden.
Der Drehzahlmesser zeigt die ungefähre
Motordrehzahl in Umdrehungen pro
Minute (U/min) an.
Beachten Sie den Drehzahlmesser, um
die geeigneten Schaltpunkte zu wählen
und um das Fahren mit unter- oder
übertourigen Motordrehzahlen zu
vermeiden.

Ausstattung Ihres Fahrzeugs
76
4

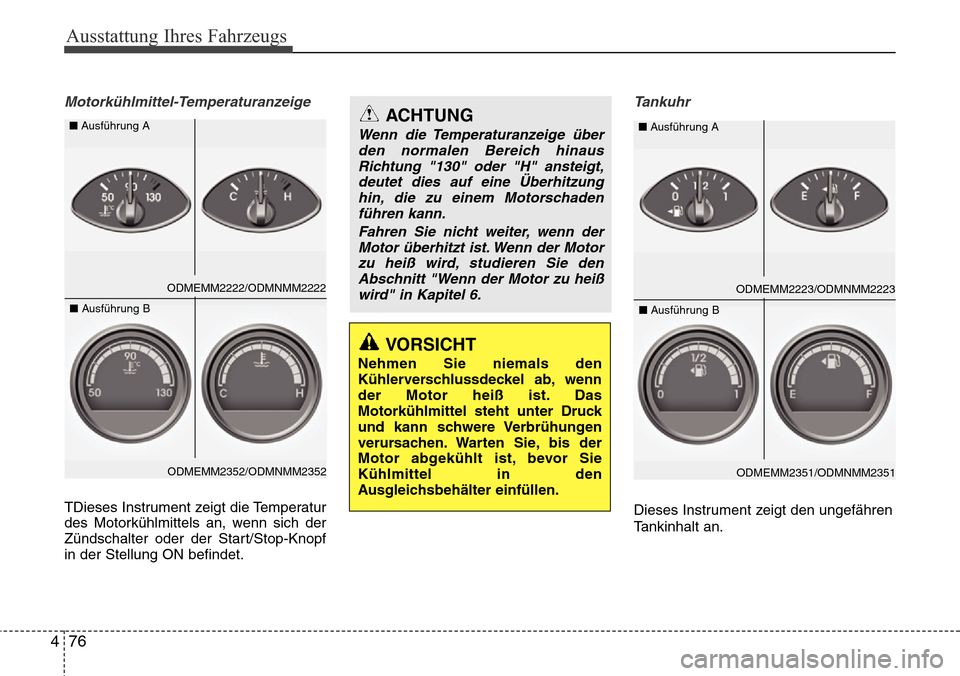

Motorkühlmittel-Temperaturanzeige
TDieses Instrument zeigt die Temperatur
des Motorkühlmittels an, wenn sich der
Zündschalter oder der Start/Stop-Knopf
in der Stellung ON befindet.
Tankuhr
Dieses Instrument zeigt den ungefähren
Tankinhalt an.
VORSICHT
Nehmen Sie niemals den
Kühlerverschlussdeckel ab, wenn
der Motor heiß ist. Das
Motorkühlmittel steht unter Druck
und kann schwere Verbrühungen
verursachen. Warten Sie, bis der
Motor abgekühlt ist, bevor Sie
Kühlmittel in den
Ausgleichsbehälter einfüllen.
ACHTUNG
Wenn die Temperaturanzeige über
den normalen Bereich hinausRichtung "130" oder "H" ansteigt,deutet dies auf eine Überhitzunghin, die zu einem Motorschaden führen kann.
Fahren Sie nicht weiter, wenn derMotor überhitzt ist. Wenn der Motorzu heiß wird, studieren Sie denAbschnitt "Wenn der Motor zu heißwird" in Kapitel 6.
ODMEMM2223/ODMNMM2223
■
Ausführung A
ODMEMM2351/ODMNMM2351
■
Ausführung B
ODMEMM2222/ODMNMM2222
■
Ausführung A
ODMEMM2352/ODMNMM2352
■
Ausführung B

477
Ausstattung Ihres Fahrzeugs

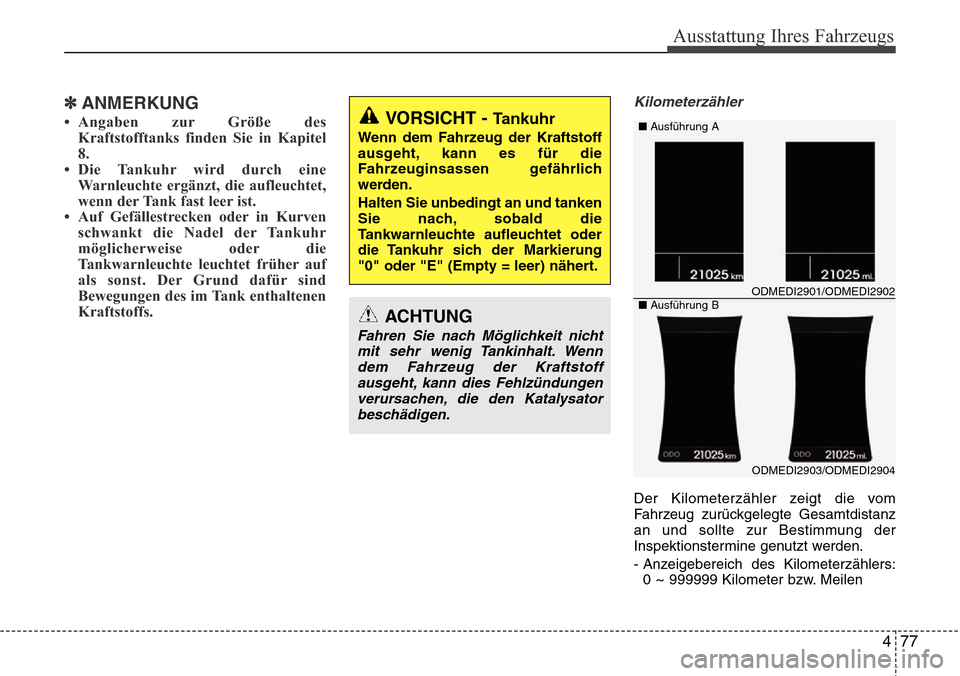

✽ANMERKUNG
• Angaben zur Größe desKraftstofftanks finden Sie in Kapitel
8.
• Die Tankuhr wird durch eine Warnleuchte ergänzt, die aufleuchtet,
wenn der Tank fast leer ist.
• Auf Gefällestrecken oder in Kurven schwankt die Nadel der Tankuhr
möglicherweise oder die
Tankwarnleuchte leuchtet früher auf
als sonst. Der Grund dafür sind
Bewegungen des im Tank enthaltenen
Kraftstoffs.
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegte Gesamtdistanz
an und sollte zur Bestimmung der
Inspektionstermine genutzt werden.
- Anzeigebereich des Kilometerzählers:
0
~999999 Kilometer bzw. Meilen
VORSICHT - Tankuhr
Wenn dem Fahrzeug der Kraftstoff
ausgeht, kann es für die
Fahrzeuginsassen gefährlich
werden.
Halten Sie unbedingt an und tanken
Sie nach, sobald die
Tankwarnleuchte aufleuchtet oder
die Tankuhr sich der Markierung
"0" oder "E" (Empty = leer) nähert.
ACHTUNG
Fahren Sie nach Möglichkeit nichtmit sehr wenig Tankinhalt. Wenndem Fahrzeug der Kraftstoffausgeht, kann dies Fehlzündungenverursachen, die den Katalysatorbeschädigen.
ODMEDI2903/ODMEDI2904
■
Ausführung A
■ Ausführung B
ODMEDI2901/ODMEDI2902

Ausstattung Ihres Fahrzeugs
78
4

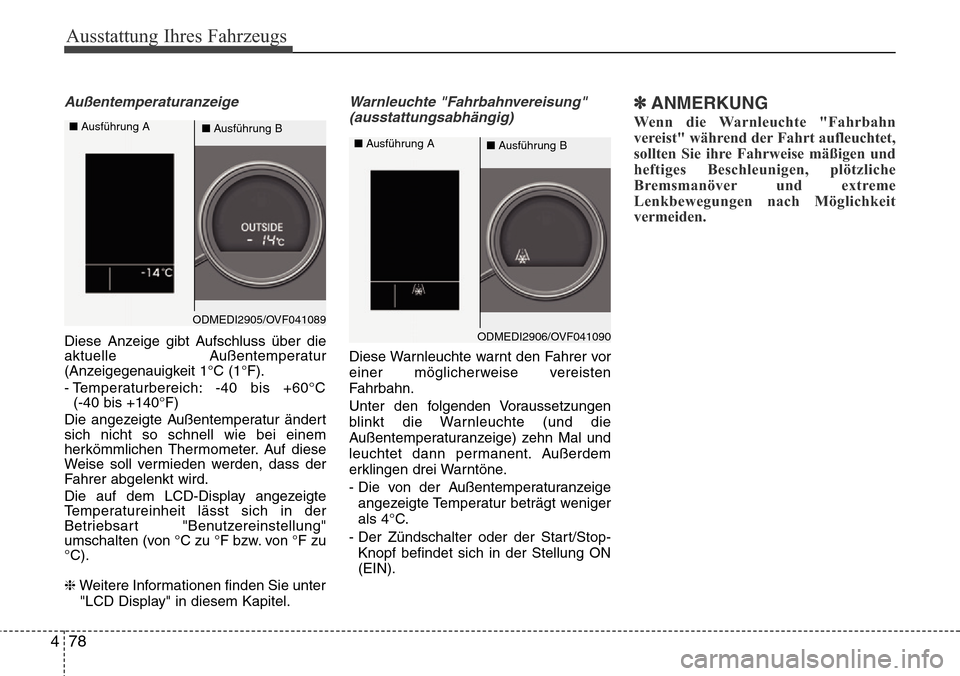

Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über die
aktuelle Außentemperatur
(Anzeigegenauigkeit 1°C (1°F).
- Temperaturbereich: -40 bis +60°C
(-40 bis +140°F)
Die angezeigte Außentemperatur ändert
sich nicht so schnell wie bei einem
herkömmlichen Thermometer. Auf diese
Weise soll vermieden werden, dass der
Fahrer abgelenkt wird.
Die auf dem LCD-Display angezeigte
Temperatureinheit lässt sich in der
Betriebsart "Benutzereinstellung"
umschalten (von °C zu °F bzw. von °F zu
°C).
❈ Weitere Informationen finden Sie unter
"LCD Display" in diesem Kapitel.
Warnleuchte "Fahrbahnvereisung" (ausstattungsabhängig)
Diese Warnleuchte warnt den Fahrer vor
einer möglicherweise vereisten
Fahrbahn.
Unter den folgenden Voraussetzungen
blinkt die Warnleuchte (und die
Außentemperaturanzeige) zehn Mal und
leuchtet dann permanent. Außerdem
erklingen drei Warntöne.
- Die von der Außentemperaturanzeige angezeigte Temperatur beträgt weniger
als 4°C.
- Der Zündschalter oder der Start/Stop- Knopf befindet sich in der Stellung ON
(EIN).
✽ANMERKUNG
Wenn die Warnleuchte "Fahrbahn
vereist" während der Fahrt aufleuchtet,
sollten Sie ihre Fahrweise mäßigen und
heftiges Beschleunigen, plötzliche
Bremsmanöver und extreme
Lenkbewegungen nach Möglichkeit
vermeiden.
ODMEDI2905/OVF041089
■
Ausführung A
■Ausführung B
ODMEDI2906/OVF041090
■
Ausführung A
■Ausführung B

479
Ausstattung Ihres Fahrzeugs

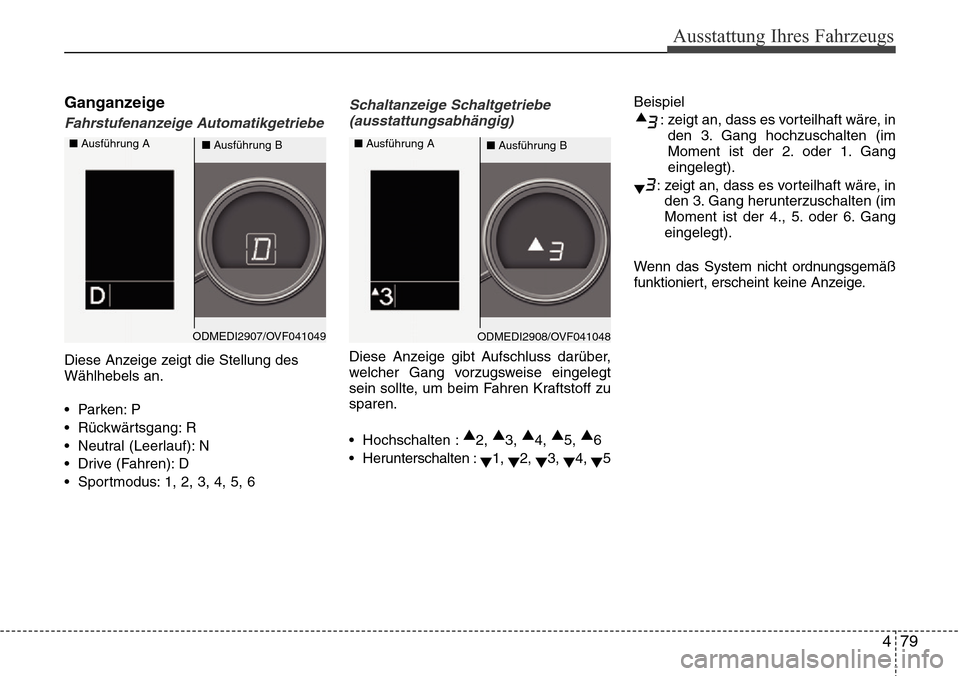

Ganganzeige
Fahrstufenanzeige Automatikgetriebe
Diese Anzeige zeigt die Stellung des
Wählhebels an.
• Parken: P
• Rückwärtsgang: R
• Neutral (Leerlauf): N
• Drive (Fahren): D
• Sportmodus: 1, 2, 3, 4, 5, 6
Schaltanzeige Schaltgetriebe(ausstattungsabhängig)
Diese Anzeige gibt Aufschluss darüber,
welcher Gang vorzugsweise eingelegt
sein sollte, um beim Fahren Kraftstoff zu
sparen.
• Hochschalten : ▲
2, ▲
3, ▲
4, ▲
5, ▲
6
• Herunterschalten : ▼1,
▼2,
▼3,
▼4,
▼5 Beispiel
: zeigt an, dass es vorteilhaft wäre, inden 3. Gang hochzuschalten (im
Moment ist der 2. oder 1. Gang
eingelegt).
: zeigt an, dass es vorteilhaft wäre, in den 3. Gang herunterzuschalten (im
Moment ist der 4., 5. oder 6. Gang
eingelegt).
Wenn das System nicht ordnungsgemäß
funktioniert, erscheint keine Anzeige.
ODMEDI2907/OVF041049
■
Ausführung A
■Ausführung BODMEDI2908/OVF041048
■
Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
80
4

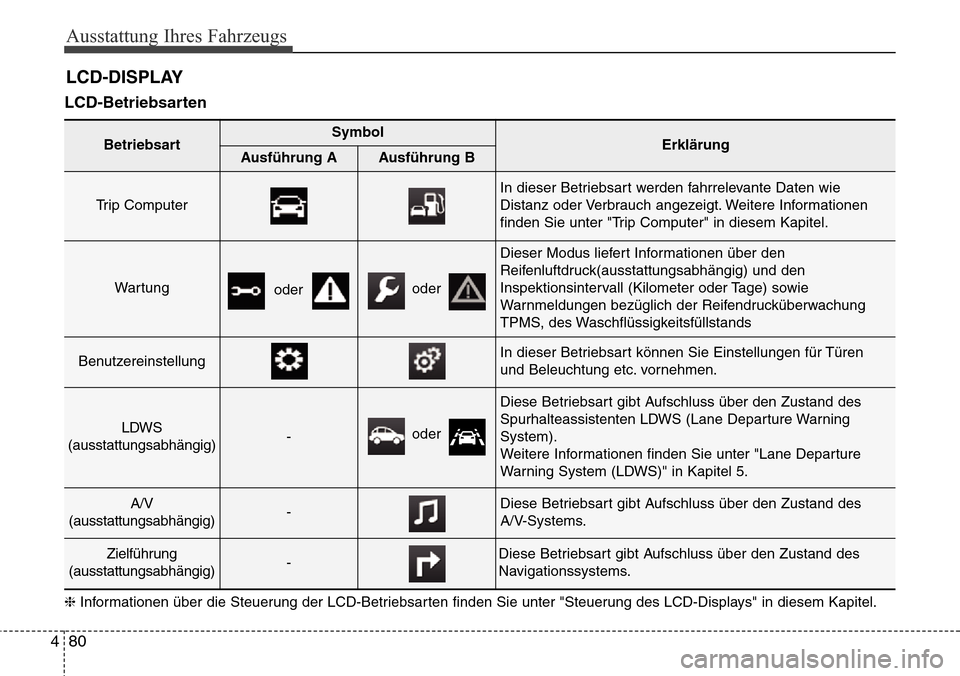

LCD-Betriebsarten
LCD-DISPLAY
BetriebsartSymbolErklärungAusführung AAusführung B
Trip Computer
In dieser Betriebsart werden fahrrelevante Daten wie
Distanz oder Verbrauch angezeigt. Weitere Informationen
finden Sie unter "Trip Computer" in diesem Kapitel.
Wartung
Dieser Modus liefert Informationen über den
Reifenluftdruck(ausstattungsabhängig) und den
Inspektionsintervall (Kilometer oder Tage) sowie
Warnmeldungen bezüglich der Reifendrucküberwachung
TPMS, des Waschflüssigkeitsfüllstands
BenutzereinstellungIn dieser Betriebsart können Sie Einstellungen für Türen
und Beleuchtung etc. vornehmen.
LDWS
(ausstattungsabhängig)-
Diese Betriebsart gibt Aufschluss über den Zustand des
Spurhalteassistenten LDWS (Lane Departure Warning
System).
Weitere Informationen finden Sie unter "Lane Departure
Warning System (LDWS)" in Kapitel 5.
A/V
(ausstattungsabhängig)-Diese Betriebsart gibt Aufschluss über den Zustand des
A/V-Systems.
Zielführung
(ausstattungsabhängig)-Diese Betriebsart gibt Aufschluss über den Zustand des
Navigationssystems.
oder oder
oder
❈ Informationen über die Steuerung der LCD-Betriebsarten finden Sie unter "Steuerung des LCD-Displays" in diesem Kapitel.

481
Ausstattung Ihres Fahrzeugs

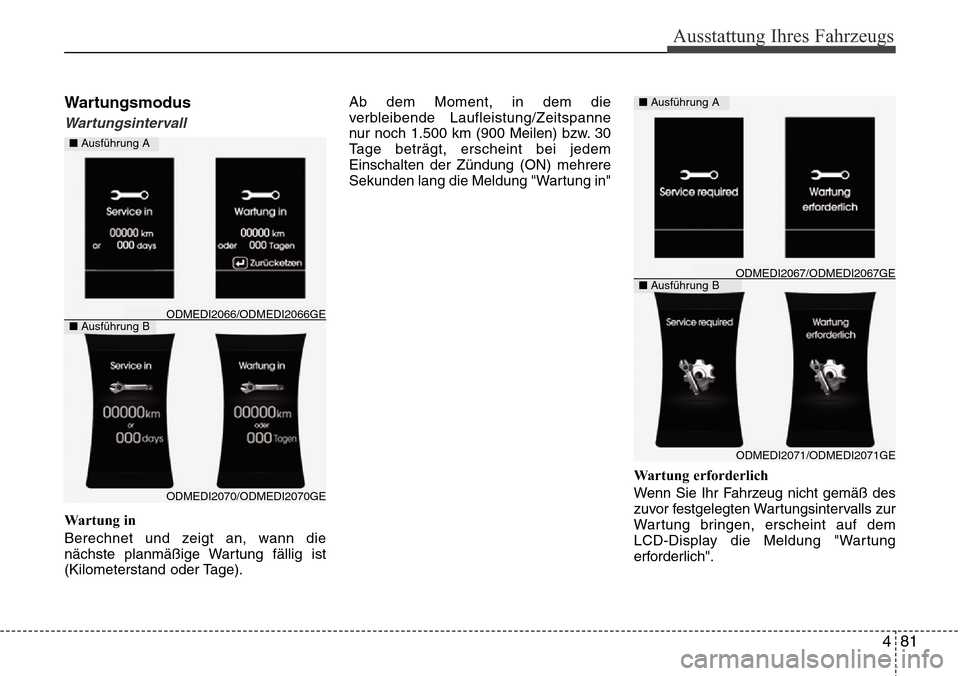

Wartungsmodus
Wartungsintervall
Wartung in
Berechnet und zeigt an, wann die
nächste planmäßige Wartung fällig ist
(Kilometerstand oder Tage).Ab dem Moment, in dem die
verbleibende Laufleistung/Zeitspanne
nur noch 1.500 km (900 Meilen) bzw. 30
Tage beträgt, erscheint bei jedem
Einschalten der Zündung (ON) mehrere
Sekunden lang die Meldung "Wartung in"
Wartung erforderlich
Wenn Sie Ihr Fahrzeug nicht gemäß des
zuvor festgelegten Wartungsintervalls zur
Wartung bringen, erscheint auf dem
LCD-Display die Meldung "Wartung
erforderlich".
■Ausführung A
■Ausführung B
ODMEDI2070/ODMEDI2070GE
ODMEDI2066/ODMEDI2066GE
■Ausführung A
■Ausführung B
ODMEDI2071/ODMEDI2071GE
ODMEDI2067/ODMEDI2067GE
