Wartung
Glühlampen für Scheinwerfer (HID-Ausführung), Standlicht (LED) undTagfahrlicht ersetzen
Für den Fall, dass die Glühlampe nicht
funktioniert, empfehlen wir, das Problem
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽ANMERKUNG
HID-Leuchten sind Halogenglühlampen
leistungsmäßig überlegen. Laut
Hersteller halten HID-Leuchten je nach
Nutzungshäufigkeit mindestens doppelt
so lange wie Halogenglühlampen.
Vermutlich müssen sie während der
Fahrzeuglebensdauer irgendwann
ersetzt werden. Häufiges Ein- und
Ausschalten der Scheinwerfer verkürzt
die Lebenserwartung der HID-
Leuchten. HID-Leuchten versagen
anders als Halogenglühlampen. Wenn
ein Scheinwerfer nach einer Weile im
Betrieb erlischt, aber nach dem Aus-
und Wiedereinschalten der
Scheinwerfer wieder aufleuchtet, muss
wahrscheinlich die HID-Leuchte ersetzt
werden. HID-
Beleuchtungskomponenten sind
komplexer als herkömmliche
Halogenglühlampen und daher mit
höheren Austauschkosten verbunden.

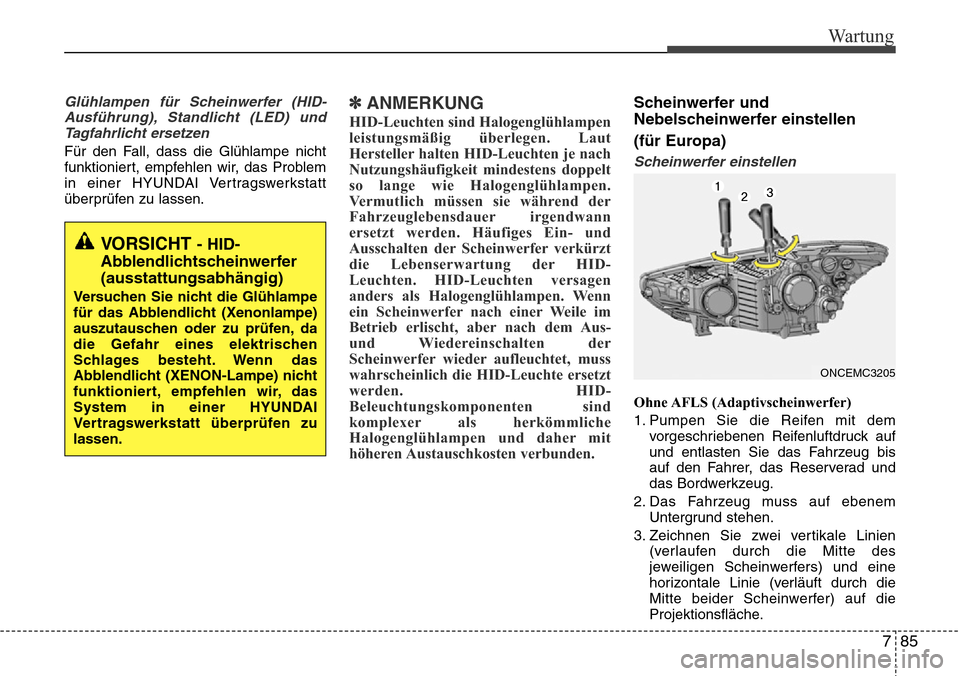

Scheinwerfer und
Nebelscheinwerfer einstellen
(für Europa)
Scheinwerfer einstellen
Ohne AFLS (Adaptivscheinwerfer)
1. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf
und entlasten Sie das Fahrzeug bis
auf den Fahrer, das Reserverad und
das Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen.
3. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und eine
horizontale Linie (verläuft durch die
Mitte beider Scheinwerfer) auf die
Projektionsfläche.
VORSICHT - HID-
Abblendlichtscheinwerfer
(ausstattungsabhängig)
Versuchen Sie nicht die Glühlampe
für das Abblendlicht (Xenonlampe)
auszutauschen oder zu prüfen, da
die Gefahr eines elektrischen
Schlages besteht. Wenn das
Abblendlicht (XENON-Lampe) nicht
funktioniert, empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
ONCEMC3205

Wartung
86
7

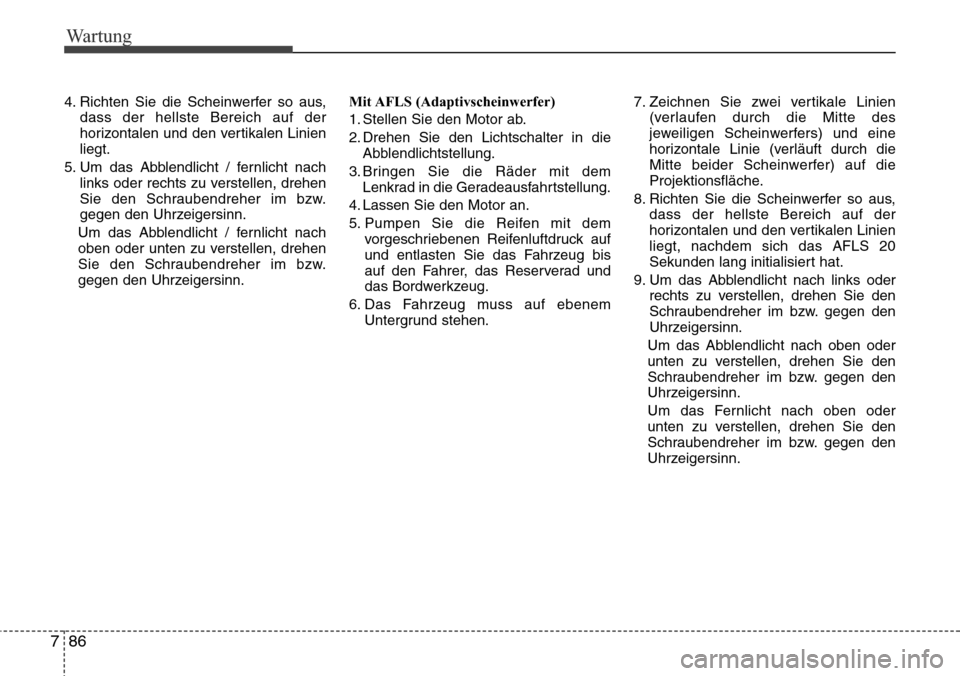

4. Richten Sie die Scheinwerfer so aus,
dass der hellste Bereich auf der
horizontalen und den vertikalen Linien
liegt.
5. Um das Abblendlicht / fernlicht nach links oder rechts zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn.
Um das Abblendlicht / fernlicht nach
oben oder unten zu verstellen, drehen
Sie den Schraubendreher im bzw.
gegen den Uhrzeigersinn. Mit AFLS (Adaptivscheinwerfer)
1. Stellen Sie den Motor ab.
2. Drehen Sie den Lichtschalter in die
Abblendlichtstellung.
3. Bringen Sie die Räder mit dem Lenkrad in die Geradeausfahrtstellung.
4. Lassen Sie den Motor an.
5. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf
und entlasten Sie das Fahrzeug bis
auf den Fahrer, das Reserverad und
das Bordwerkzeug.
6. Das Fahrzeug muss auf ebenem Untergrund stehen. 7. Zeichnen Sie zwei vertikale Linien
(verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und eine
horizontale Linie (verläuft durch die
Mitte beider Scheinwerfer) auf die
Projektionsfläche.
8. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der
horizontalen und den vertikalen Linien
liegt, nachdem sich das AFLS 20
Sekunden lang initialisiert hat.
9. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
Um das Abblendlicht nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
Um das Fernlicht nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.

787
Wartung

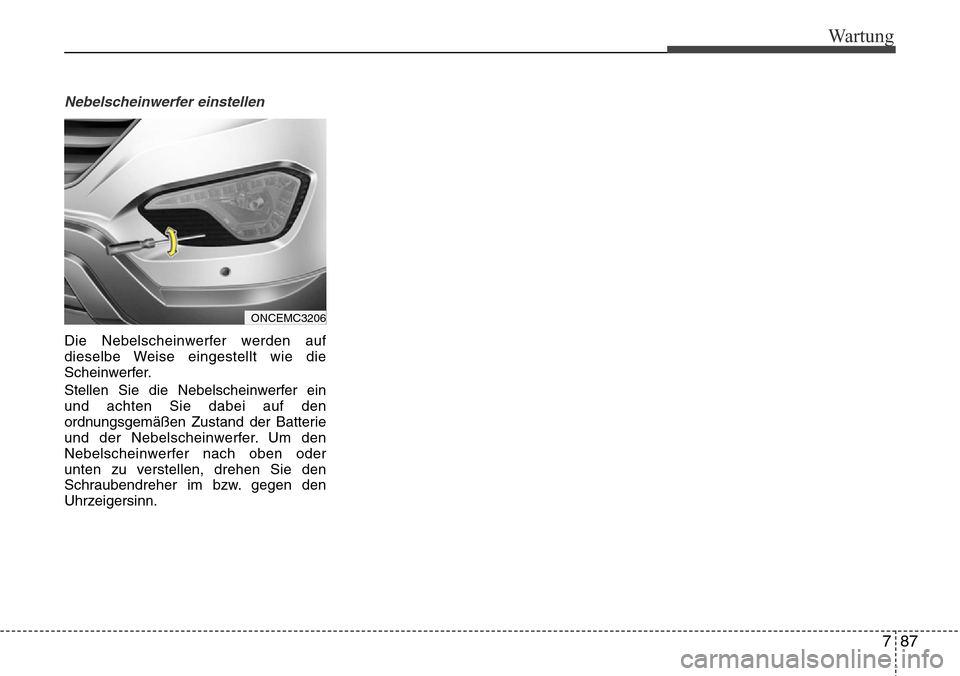

Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer.
Stellen Sie die Nebelscheinwerfer ein
und achten Sie dabei auf den
ordnungsgemäßen Zustand der Batterie
und der Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn.
ONCEMC3206

Wartung
88
7

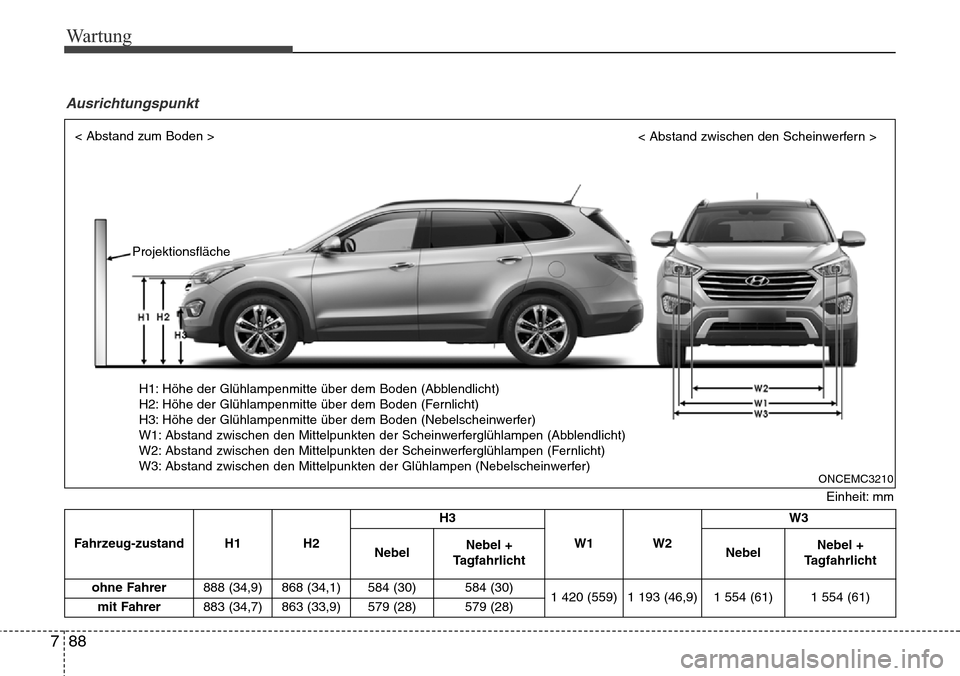

Einheit: mm
Ausrichtungspunkt
Fahrzeug-zustand H1 H2 H3
W1 W2 W3
NebelNebel +
Tagfahrlicht NebelNebel +
Tagfahrlicht
ohne Fahrer 888 (34,9) 868 (34,1) 584 (30)
584 (30)
1 420 (559) 1 193 (46,9) 1 554 (61)1 554 (61)
mit Fahrer 883 (34,7) 863 (33,9) 579 (28)579 (28)
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden (Nebelscheinwerfer)
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen (Nebelscheinwerfer)
Projektionsfläche
< Abstand zwischen den Scheinwerfern >< Abstand zum Boden >
ONCEMC3210

789
Wartung

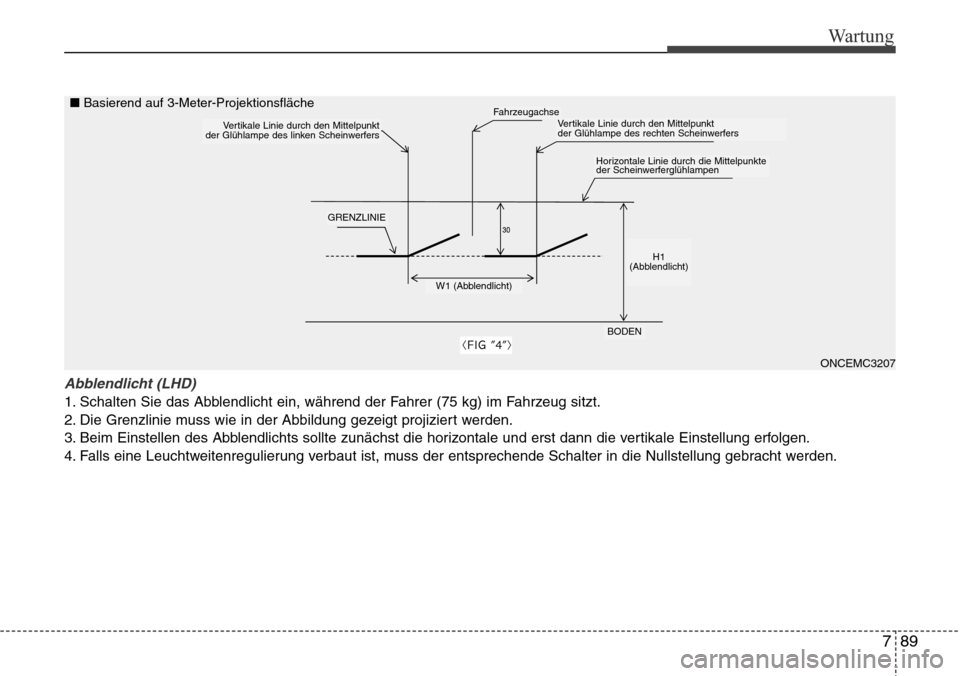

Abblendlicht (LHD)
1. Schalten Sie das Abblendlicht ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
ONCEMC3207
Vertikale Linie durch den Mittelpunkt
der Glühlampe des linken ScheinwerfersFahrzeugachseVertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
GRENZLINIE
W1 (Abblendlicht)
H1
(Abblendlicht)
BODEN
■ Basierend auf 3-Meter-Projektionsfläche

Wartung
90
7
Abblendlicht (RHD)
1. Schalten Sie das Abblendlicht ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
ONCEMC3208
Vertikale Linie durch den Mittelpunkt
der Glühlampe des linken ScheinwerfersVertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
Fahrzeugachse
GRENZLINIE
W1 (Abblendlicht)H1
(Abblendlicht)
BODEN
■ Basierend auf 3-Meter-Projektionsfläche

791
Wartung

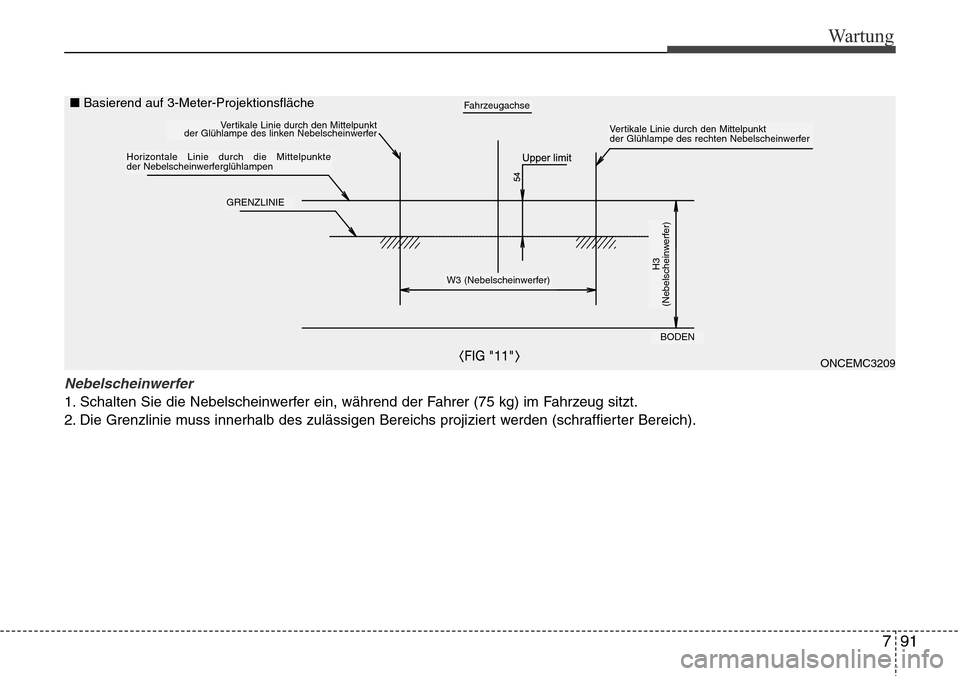

Nebelscheinwerfer
1. Schalten Sie die Nebelscheinwerfer ein, während der Fahrer (75 kg) im Fahrzeug sitzt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
ONCEMC3209
Vertikale Linie durch den Mittelpunkt
der Glühlampe des linken Nebelscheinwerfer
Horizontale Linie durch die Mittelpunkte
der Nebelscheinwerferglühlampen
GRENZLINIE
Fahrzeugachse
Vertikale Linie durch den Mittelpunkt
der Glühlampe des rechten Nebelscheinwerfer
W3 (Nebelscheinwerfer)H3
(Nebelscheinwerfer)
BODEN
■ Basierend auf 3-Meter-Projektionsfläche

Wartung
92
7

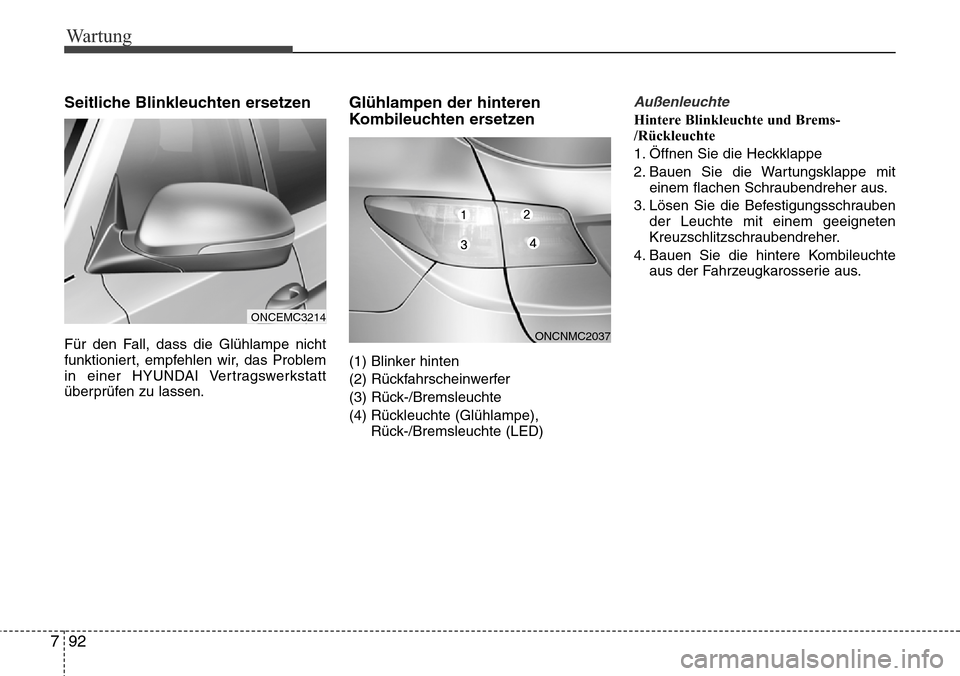

Seitliche Blinkleuchten ersetzen
Für den Fall, dass die Glühlampe nicht
funktioniert, empfehlen wir, das Problem
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
(1) Blinker hinten
(2) Rückfahrscheinwerfer
(3) Rück-/Bremsleuchte
(4) Rückleuchte (Glühlampe),
Rück-/Bremsleuchte (LED)
Außenleuchte
Hintere Blinkleuchte und Brems-
/Rückleuchte
1. Öffnen Sie die Heckklappe
2. Bauen Sie die Wartungsklappe miteinem flachen Schraubendreher aus.
3. Lösen Sie die Befestigungsschrauben der Leuchte mit einem geeigneten
Kreuzschlitzschraubendreher.
4. Bauen Sie die hintere Kombileuchte aus der Fahrzeugkarosserie aus.
ONCNMC2037
ONCEMC3214
