2015 Hyundai Grand Santa Fe Betriebsanleitung (in German)

769
Wartung

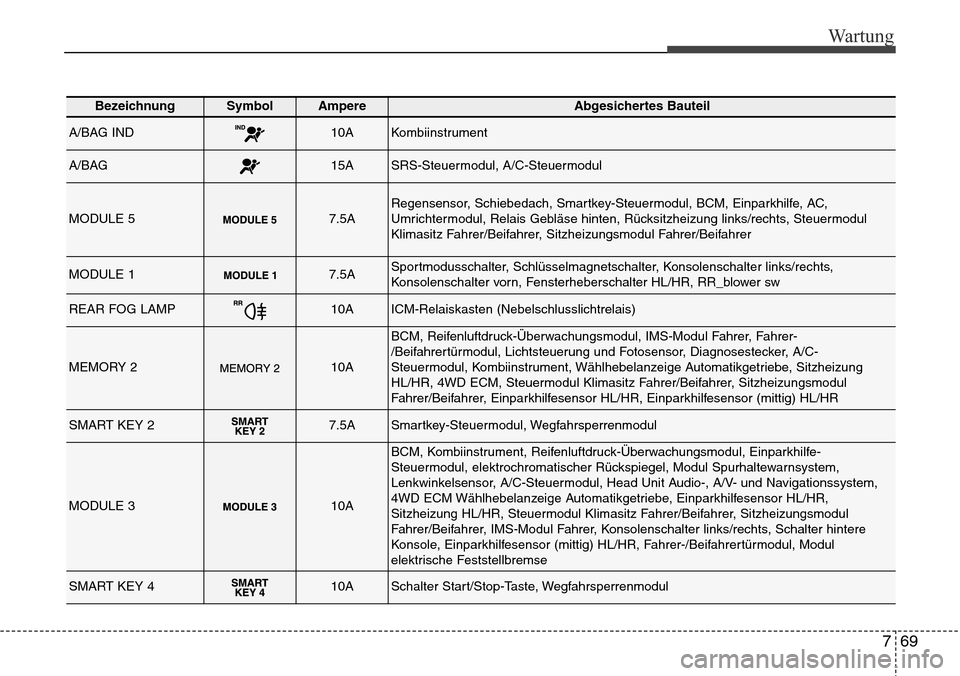

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/BAG IND10AKombiinstrument
A/BAG15ASRS-Steuermodul, A/C-Steuermodul
MODULE 57.5ARegensensor, Schiebedach, Smartkey-Steuermodul, BCM, Einparkhilfe, AC,
Umrichtermodul, Relais Gebläse hinten, Rücksitzheizung links/rechts, Steuermodul
Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
MODULE 17.5ASportmodusschalter, Schlüsselmagnetschalter, Konsolenschalter links/rechts,
Konsolenschalter vorn, Fensterheberschalter HL/HR, RR_blower sw
REAR FOG LAMP10AICM-Relaiskasten (Nebelschlusslichtrelais)
MEMORY 210A
BCM, Reifenluftdruck-Überwachungsmodul, IMS-Modul Fahrer, Fahrer-
/Beifahrertürmodul, Lichtsteuerung und Fotosensor, Diagnosestecker, A/C-
Steuermodul, Kombiinstrument, Wählhebelanzeige Automatikgetriebe, Sitzheizung
HL/HR, 4WD ECM, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, Einparkhilfesensor HL/HR, Einparkhilfesensor (mittig) HL/HR
SMART KEY 27.5ASmartkey-Steuermodul, Wegfahrsperrenmodul
MODULE 310A
BCM, Kombiinstrument, Reifenluftdruck-Überwachungsmodul, Einparkhilfe-
Steuermodul, elektrochromatischer Rückspiegel, Modul Spurhaltewarnsystem,
Lenkwinkelsensor, A/C-Steuermodul, Head Unit Audio-, A/V- und Navigationssystem,
4WD ECM Wählhebelanzeige Automatikgetriebe, Einparkhilfesensor HL/HR,
Sitzheizung HL/HR, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, IMS-Modul Fahrer, Konsolenschalter links/rechts, Schalter hintere
Konsole, Einparkhilfesensor (mittig) HL/HR, Fahrer-/Beifahrertürmodul, Modul
elektrische Feststellbremse
SMART KEY 410ASchalter Start/Stop-Taste, Wegfahrsperrenmodul

Wartung
70
7

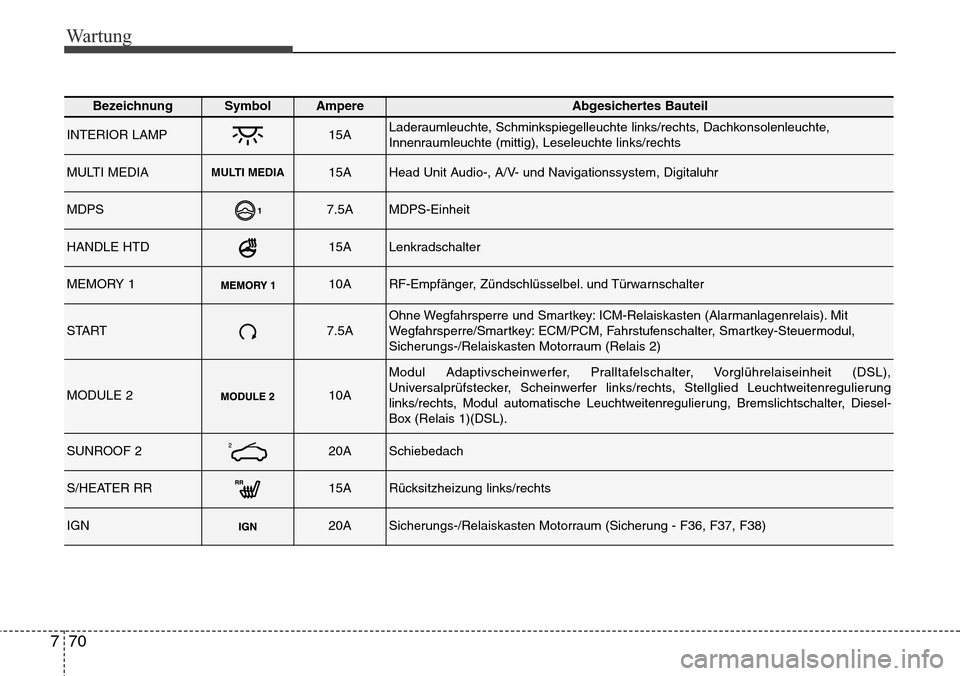

BezeichnungSymbolAmpereAbgesichertes Bauteil
INTERIOR LAMP15ALaderaumleuchte, Schminkspiegelleuchte links/rechts, Dachkonsolenleuchte,
Innenraumleuchte (mittig), Leseleuchte links/rechts
MULTI MEDIAMULTI MEDIA15AHead Unit Audio-, A/V- und Navigationssystem, Digitaluhr
MDPS7.5AMDPS-Einheit
HANDLE HTD15ALenkradschalter
MEMORY 110ARF-Empfänger, Zündschlüsselbel. und Türwarnschalter
START7.5AOhne Wegfahrsperre und Smartkey: ICM-Relaiskasten (Alarmanlagenrelais). Mit
Wegfahrsperre/Smartkey: ECM/PCM, Fahrstufenschalter, Smartkey-Steuermodul,
Sicherungs-/Relaiskasten Motorraum (Relais 2)
MODULE 210A
Modul Adaptivscheinwerfer, Pralltafelschalter, Vorglührelaiseinheit (DSL),
Universalprüfstecker, Scheinwerfer links/rechts, Stellglied Leuchtweitenregulierung
links/rechts, Modul automatische Leuchtweitenregulierung, Bremslichtschalter, Diesel-
Box (Relais 1)(DSL).
SUNROOF 220ASchiebedach
S/HEATER RR15ARücksitzheizung links/rechts
IGN20ASicherungs-/Relaiskasten Motorraum (Sicherung - F36, F37, F38)

771
Wartung

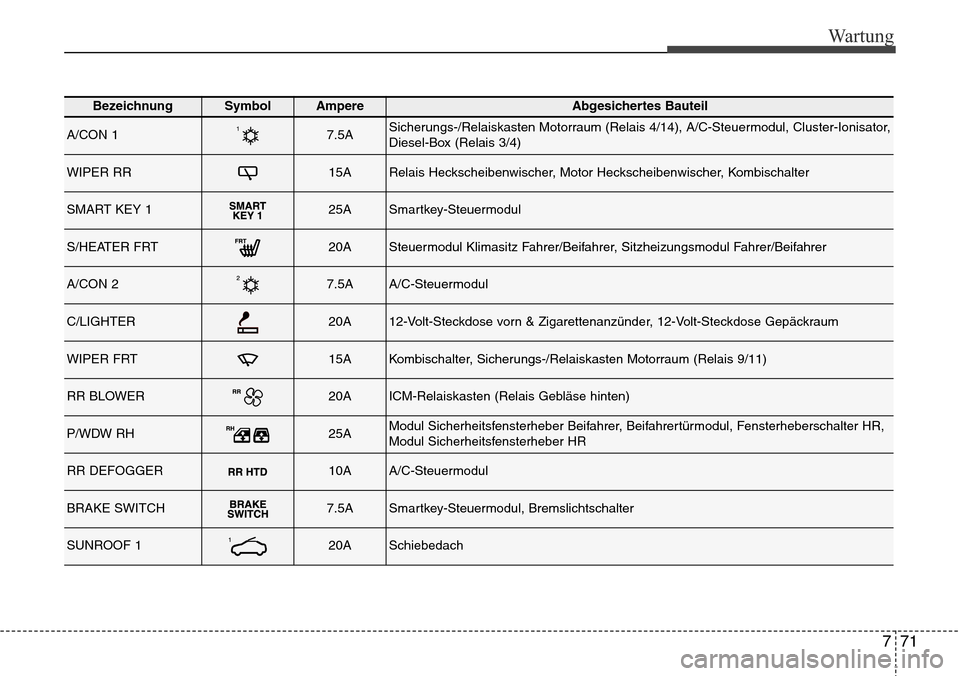

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/CON 17.5ASicherungs-/Relaiskasten Motorraum (Relais 4/14), A/C-Steuermodul, Cluster-Ionisator,
Diesel-Box (Relais 3/4)
WIPER RR15ARelais Heckscheibenwischer, Motor Heckscheibenwischer, Kombischalter
SMART KEY 125ASmartkey-Steuermodul
S/HEATER FRT20ASteuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
A/CON 27.5AA/C-Steuermodul
C/LIGHTER20A12-Volt-Steckdose vorn & Zigarettenanzünder, 12-Volt-Steckdose Gepäckraum
WIPER FRT15AKombischalter, Sicherungs-/Relaiskasten Motorraum (Relais 9/11)
RR BLOWER20AICM-Relaiskasten (Relais Gebläse hinten)
P/WDW RH25AModul Sicherheitsfensterheber Beifahrer, Beifahrertürmodul, Fensterheberschalter HR,
Modul Sicherheitsfensterheber HR
RR DEFOGGER10AA/C-Steuermodul
BRAKE SWITCH7.5ASmartkey-Steuermodul, Bremslichtschalter
SUNROOF 120ASchiebedach

Wartung
72
7

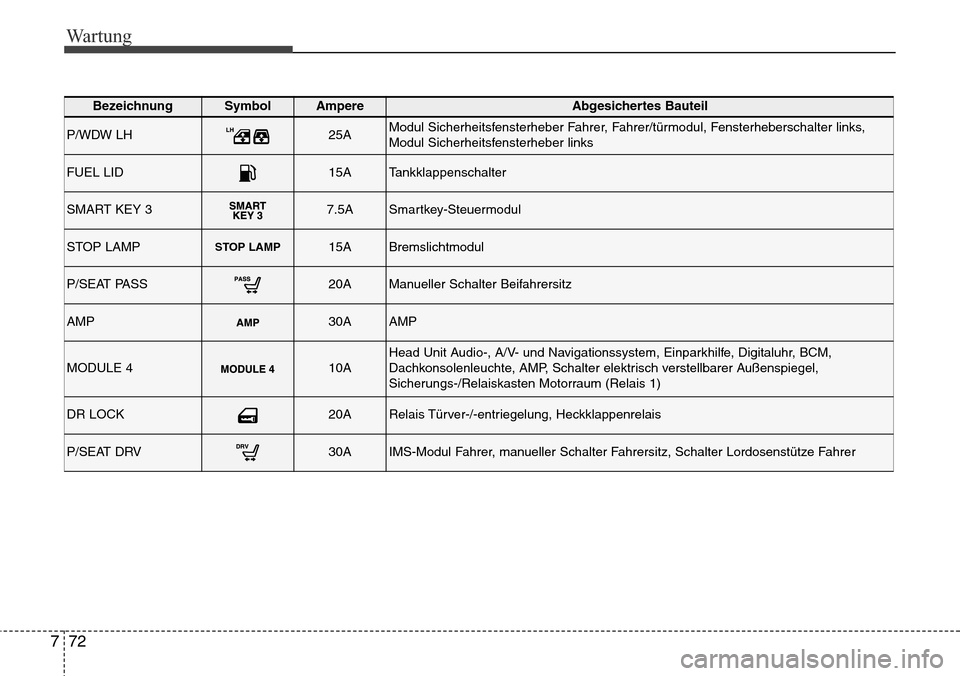

BezeichnungSymbolAmpereAbgesichertes Bauteil
P/WDW LH25AModul Sicherheitsfensterheber Fahrer, Fahrer/türmodul, Fensterheberschalter links,
Modul Sicherheitsfensterheber links
FUEL LID15ATankklappenschalter
SMART KEY 37.5ASmartkey-Steuermodul
STOP LAMPSTOP LAMP15ABremslichtmodul
P/SEAT PASS20AManueller Schalter Beifahrersitz
AMP30AAMP
MODULE 410AHead Unit Audio-, A/V- und Navigationssystem, Einparkhilfe, Digitaluhr, BCM,
Dachkonsolenleuchte, AMP, Schalter elektrisch verstellbarer Außenspiegel,
Sicherungs-/Relaiskasten Motorraum (Relais 1)
DR LOCK20ARelais Türver-/-entriegelung, Heckklappenrelais
P/SEAT DRV30AIMS-Modul Fahrer, manueller Schalter Fahrersitz, Schalter Lordosenstütze Fahrer

773
Wartung

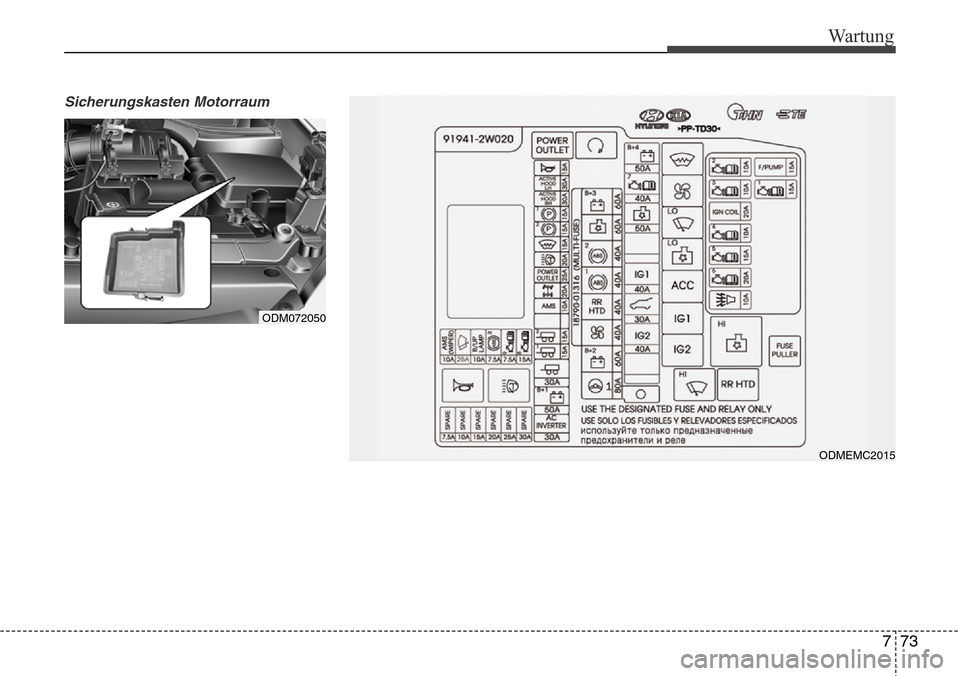

Sicherungskasten Motorraum
ODM072050
ODMEMC2015

Wartung
74
7

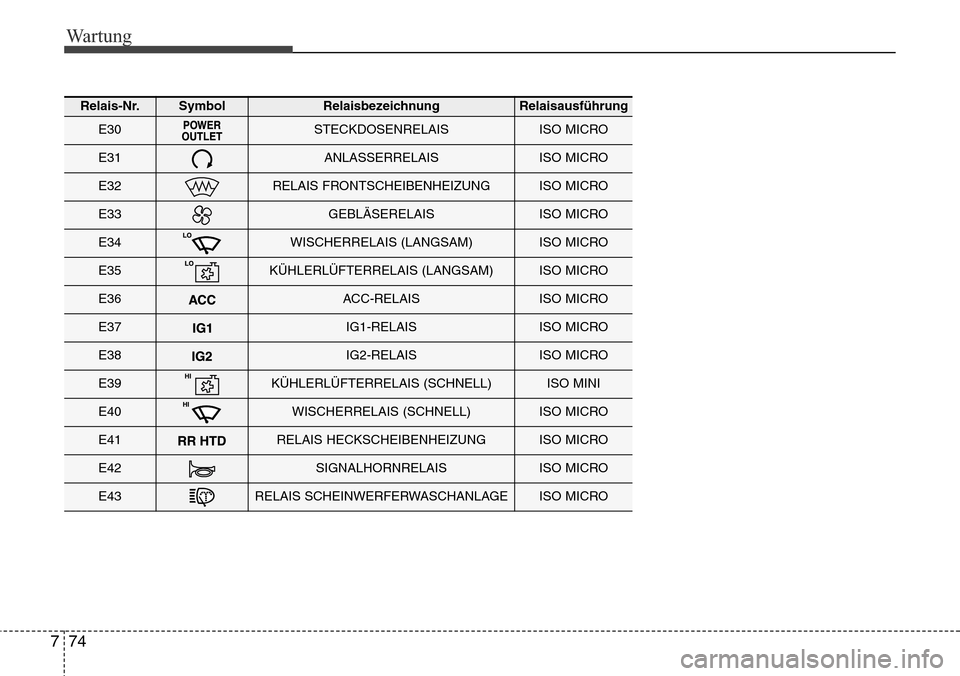

Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E30STECKDOSENRELAISISO MICRO
E31ANLASSERRELAISISO MICRO
E32RELAIS FRONTSCHEIBENHEIZUNGISO MICRO
E33GEBLÄSERELAISISO MICRO
E34WISCHERRELAIS (LANGSAM)ISO MICRO
E35KÜHLERLÜFTERRELAIS (LANGSAM)ISO MICRO
E36ACC-RELAISISO MICRO
E37IG1-RELAISISO MICRO
E38IG2-RELAISISO MICRO
E39KÜHLERLÜFTERRELAIS (SCHNELL)ISO MINI
E40WISCHERRELAIS (SCHNELL)ISO MICRO
E41RELAIS HECKSCHEIBENHEIZUNGISO MICRO
E42SIGNALHORNRELAISISO MICRO
E43RELAIS SCHEINWERFERWASCHANLAGEISO MICRO

775
Wartung

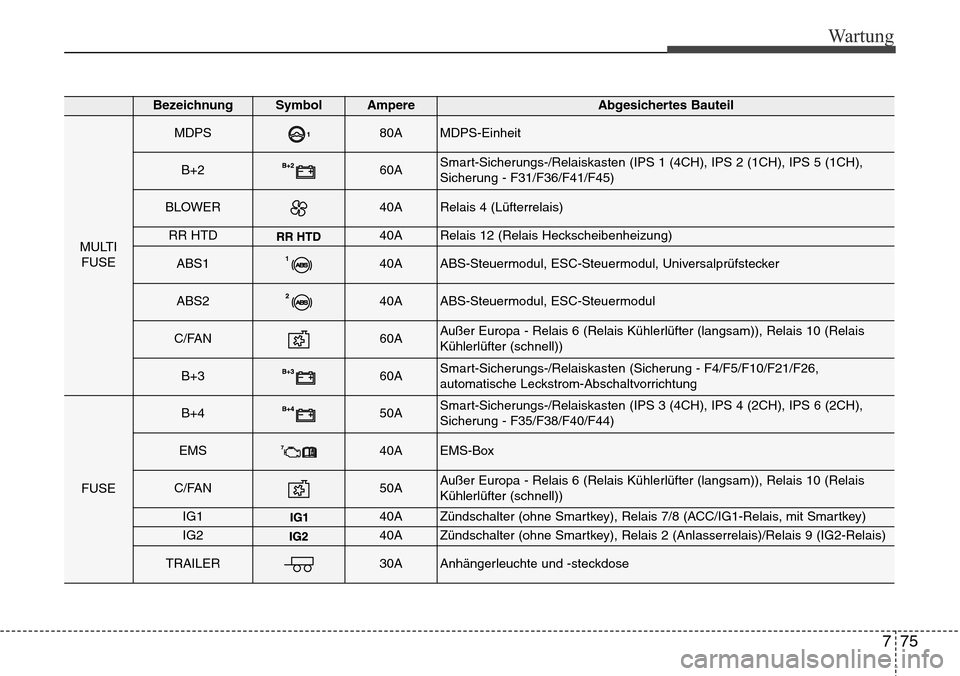

BezeichnungSymbol AmpereAbgesichertes Bauteil
MULTIFUSE
MDPS80AMDPS-Einheit
B+260ASmart-Sicherungs-/Relaiskasten (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Sicherung - F31/F36/F41/F45)
BLOWER40ARelais 4 (Lüfterrelais)
RR HTD40ARelais 12 (Relais Heckscheibenheizung)
ABS140AABS-Steuermodul, ESC-Steuermodul, Universalprüfstecker
ABS240AABS-Steuermodul, ESC-Steuermodul
C/FAN60AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
B+360ASmart-Sicherungs-/Relaiskasten (Sicherung - F4/F5/F10/F21/F26,
automatische Leckstrom-Abschaltvorrichtung
FUSE
B+450ASmart-Sicherungs-/Relaiskasten (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Sicherung - F35/F38/F40/F44)
EMS40AEMS-Box
C/FAN50AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
IG140AZündschalter (ohne Smartkey), Relais 7/8 (ACC/IG1-Relais, mit Smartkey)
IG240AZündschalter (ohne Smartkey), Relais 2 (Anlasserrelais)/Relais 9 (IG2-Relais)
TRAILER30AAnhängerleuchte und -steckdose

Wartung
76
7

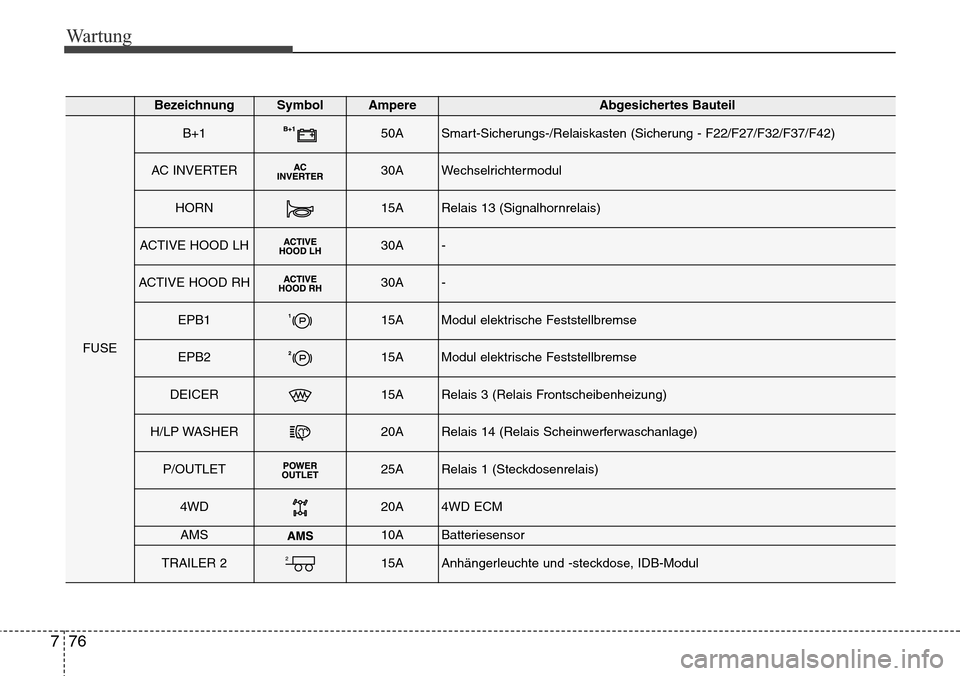

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
B+150ASmart-Sicherungs-/Relaiskasten (Sicherung - F22/F27/F32/F37/F42)
AC INVERTER30AWechselrichtermodul
HORN15ARelais 13 (Signalhornrelais)
ACTIVE HOOD LH30A-
ACTIVE HOOD RH30A-
EPB115AModul elektrische Feststellbremse
EPB215AModul elektrische Feststellbremse
DEICER15ARelais 3 (Relais Frontscheibenheizung)
H/LP WASHER20ARelais 14 (Relais Scheinwerferwaschanlage)
P/OUTLET25ARelais 1 (Steckdosenrelais)
4WD20A4WD ECM
AMS10ABatteriesensor
TRAILER 215AAnhängerleuchte und -steckdose, IDB-Modul
