LET OP!
Als het waarschuwingslampje voor
het remsysteem blijft branden na-
dat de handrem is vrijgezet, duidt
dit op een storing in het remsys-
teem. Laat het remsysteem onmid-
dellijk controleren door een er-
kende dealer.
ABS-SYSTEEM
Het ABS-systeem zorgt voor extra
voertuigstabiliteit en meer remwer-
king onder de meeste remomstandig-
heden. Het systeem heeft een eigen
regeleenheid die de hydraulische rem-
druk moduleert om blokkeren van de
wielen te voorkomen en ervoor te zor-
gen dat de wielen niet slippen op een
gladde ondergrond.
ABS wordt geactiveerd onder be-
paalde weg- en remomstandigheden.
ABS grijpt mogelijk in als de auto over
ijs, sneeuw, grint, kuilen, spoorrails of
voorwerpen rijdt of wanneer u een
noodstop maakt.Wanneer het ABS-systeem actief is,
kunt u dit als volgt merken:

De ABS-pompmotor draait (deze kan
nog korte tijd blijven draaien nadat
de auto al tot stilstand is gekomen).
De magneetkleppen maken
klikgeluiden.
U voelt pulsaties in het rempedaal.
Het rempedaal daalt iets of kan iets verder ingetrapt worden nadat de
auto tot stilstand is gekomen.
WAARSCHUWING!
Het antiblokkeersysteem bevatgeavanceerde elektronische ap-
paratuur die gevoelig is voor sto-
ringen door verkeerd gemon-
teerde of zeer sterke
radiozendapparatuur. Dergelijke
storingen kunnen ertoe leiden dat
de werking van het ABS-systeem
volledig uitvalt. Dergelijke appa-
ratuur mag uitsluitend door be-
voegde vakmensen worden geïn-
stalleerd.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
Pompend remmen heeft op hetABS-systeem een averechtse uit-
werking. De effectieve remkracht
wordt hierdoor verminderd en het
risico van een ongeval neemt toe.
Pompend remmen verlengt de
remweg. Wanneer u moet afrem-
men of stoppen, trap dan alleen
stevig het rempedaal in.
Het antiblokkeersysteem voor- komt geen ongelukken ten ge-
volge van bijvoorbeeld te hoge
snelheden in bochten, te weinig
afstand houden of aquaplaning.
Gebruik de mogelijkheden van een auto met ABS nooit op een
roekeloze of gevaarlijke wijze,
waardoor de veiligheid van de be-
stuurder of anderen in gevaar
wordt gebracht.
(Vervolgd)
283

WAARSCHUWING!(Vervolgd)
Met het ABS-systeem wordt nietvoorkomen dat de auto onder-
worpen blijft aan de wetten van
de natuur. De effectiviteit van de
remmen wordt door ABS niet ver-
der verhoogd dan de remmen,
banden en grip van de auto toela-
ten.
Alle wielen en banden van de auto
moeten van dezelfde maat en het-
zelfde type zijn en de bandenspanning
moet correct zijn, zodat de regeleen-
heid correcte signalen ontvangt.
ABS-
WAARSCHUWINGSLAMPJE
Het ABS-
waarschuwingslampje con-
troleert de werking van het
antiblokkeersysteem. Dit
lampje gaat branden wanneer u de
contactschakelaar in de stand ON zet
en kan daarna nog vier seconden blij-
ven branden. Als het ABS-waarschuwingslampje
tijdens het rijden blijft of gaat bran-
den, wijst dit erop dat het ABS-
gedeelte van het remsysteem niet
functioneert en dat onderhoud nodig
is. Het gewone remsysteem zal echter
normaal functioneren wanneer het
waarschuwingslampje remsysteem
niet brandt.
Wanneer het ABS-
waarschuwingslampje brandt, moet u
het remsysteem zo spoedig mogelijk la-
ten controleren om weer van de voor-
delen van ABS te kunnen profiteren.
Als het ABS-waarschuwingslampje
niet gaat branden wanneer u de con-
tactschakelaar in de stand ON draait,
moet u het lampje zo snel mogelijk
laten repareren.
Als zowel het remwaarschuwings-
lampje als het ABS-
waarschuwingslampje blijven bran-
den, werken de systemen voor ABS en
elektronische remkrachtverdeling
(EBD) niet. Het ABS-systeem moet
dan onmiddellijk worden gerepa-
reerd. Ga zo snel mogelijk naar uw
erkende dealer.
ELEKTRONISCHE
REMREGELING (voor
bepaalde uitvoeringen/
landen)
Uw auto is voorzien van een geavan-
ceerd elektronisch remsysteem met de
volgende onderdelen: tractieregelsys-
teem (ASR), remassistent (BAS),
elektronisch stabiliteitsregelsysteem
(ESP), antislingerregeling (TSC) en
Hill Start Assist (HSA). Deze syste-
men zijn een aanvulling op het anti-
blokkeersysteem (ABS); zij optimali-
seren de remwerking van de auto
tijdens noodstopsituaties.
TRACTIEREGELSYSTEEM
(ASR) (voor bepaalde
uitvoeringen/landen)
De tractieregeling (TCS) detecteert
het doorslippen van de aangedreven
wielen. Als het doorslippen van een of
meer wielen wordt geconstateerd,
worden de doorslippende wielen afge-
remd en wordt het motorvermogen
verminderd voor een betere accelera-
tie en stabiliteit. Een functie van het
284

TCS-systeem werkt op dezelfde ma-
nier als een beperkt slipdifferentieel
en verdeelt de wielspin over een aan-
gedreven as. Als één wiel van een aan-
gedreven as sneller draait dan het an-
dere, wordt het doorslippende wiel
afgeremd. Hierdoor kan er meer mo-
torkoppel naar het niet-
doorslippende wiel gaan. Deze functie
blijft actief zelfs als ESP in de functie
"Gedeeltelijk uit" staat.
Het controle-/storingslampje elektro-
nisch stabiliteitsprogramma (in de in-
strumentengroep) gaat knipperen zo-
dra de banden hun grip verliezen en
de wielen gaan doorslippen. Dit geeft
aan dat het TCS-systeem actief is. Als
tijdens het accelereren het indicatie-
lampje knippert, neem dan wat gas
terug en geef vervolgens zo weinig
mogelijk gas. Stem uw snelheid en
rijstijl af op de toestand van het weg-
dek en schakel het ESP- of het TCS-
systeem niet uit.WAARSCHUWING!
Het TCS-systeem kan niet voor-komen dat de auto onderhevig is
aan de natuurkundige wetten en
kan evenmin zorgen voor meer
grip.
Het TCS-systeem kan geen onge- lukken voorkomen ten gevolge
van bijvoorbeeld te hoge snelhe-
den in bochten of aquaplaning.
Gebruik de mogelijkheden van een auto met TCS nooit op een
roekeloze of risicovolle wijze die
de veiligheid van de bestuurder of
anderen in gevaar brengt.
REMASSISTENT (BAS)
(voor bepaalde
uitvoeringen/landen)
De remassistent (BAS) is ontworpen
om de remwerking van de auto te
optimaliseren tijdens noodremsitua-
ties. Het systeem herkent een nood-
remsituatie aan de hand van de snel-
heid en kracht waarmee het rempedaal wordt ingetrapt en opti-
maliseert de remdruk dienovereen-
komstig. Dit draagt bij aan een ver-
korting van de remweg. Het BAS vult
het ABS aan. Wanneer u het rempe-
daal zeer snel intrapt, is de assistentie
van het BAS-systeem optimaal. Om
van het systeem te profiteren moet u
het rempedaal tijdens de noodstop
ononderbroken intrappen. Verminder
de druk op het rempedaal niet, tenzij
u niet langer hoeft te remmen. Zodra
u het rempedaal loslaat, wordt het
BAS-systeem uitgeschakeld.
WAARSCHUWING!
Met het BAS-systeem wordt niet
voorkomen dat de auto onder-
worpen blijft aan de wetten van
de natuur en het systeem zorgt
evenmin voor meer grip op het
wegdek.
(Vervolgd)
285

WAARSCHUWING!(Vervolgd)
BAS kan geen ongelukken voor-komen, zeker geen ongelukken
die worden veroorzaakt door te
hoge snelheden in bochten, het
rijden op zeer glad wegdek, of
aquaplaning.
Gebruik de mogelijkheden van een auto met BAS nooit op een
roekeloze of risicovolle wijze die
de veiligheid van de bestuurder of
anderen in gevaar brengt.
ELEKTRONISCH STABILI-
TEITSREGELSYSTEEM
(ESP)
Het elektronisch stabiliteitssysteem
(ESP) zorgt onder diverse rijomstan-
digheden voor een betere controle
over de rijrichting en meer stabiliteit
van het voertuig. ESP corrigeert over-
en onderstuur van het voertuig door het juiste wiel af te remmen. Zo wordt
tegengestuurd bij onder- of overstuur.
Ook kan het motorvermogen worden
verminderd om het voertuig te helpen
bij het handhaven van de juiste rij-
richting.
ESP bepaalt met behulp van sensors
in het voertuig de door de bestuurder
gewenste rijrichting. Het systeem ver-
gelijkt deze baan dan met de werke-
lijke rijrichting van het voertuig.
Wanneer de werkelijke baan niet
overeenkomt met de gewenste baan,
remt ESP het juiste wiel af om over- of
onderstuur tegen te gaan.
Overstuur: de auto draait meer dan
correct is voor de stand van het
stuur.
Onderstuur: de auto draait minder dan correct is voor de stand van het
stuur.
WAARSCHUWING!
Met het ESP-systeem wordt niet
voorkomen dat de auto onderwor-
pen blijft aan de wetten van de na-
tuur en het systeem zorgt evenmin
voor meer grip op het wegdek. ESP
kan niet alle ongevallen voorko-
men, ook niet ongevallen die wor-
den veroorzaakt door te hoge snel-
heden in bochten, het rijden op zeer
glad wegdek, of aquaplaning. ESP
kan evenmin ongelukken voorko-
men die het gevolg zijn van het
verlies van de controle over het
voertuig doordat het rijgedrag niet
is aangepast aan de omstandighe-
den. Alleen een oplettende en be-
kwame bestuurder met een veilige
rijstijl kan ongelukken voorkomen.
Gebruik de mogelijkheden van een
auto met ESP nooit op een roeke-
loze of risicovolle wijze die de vei-
ligheid van de bestuurder of ande-
ren in gevaar brengt.
286

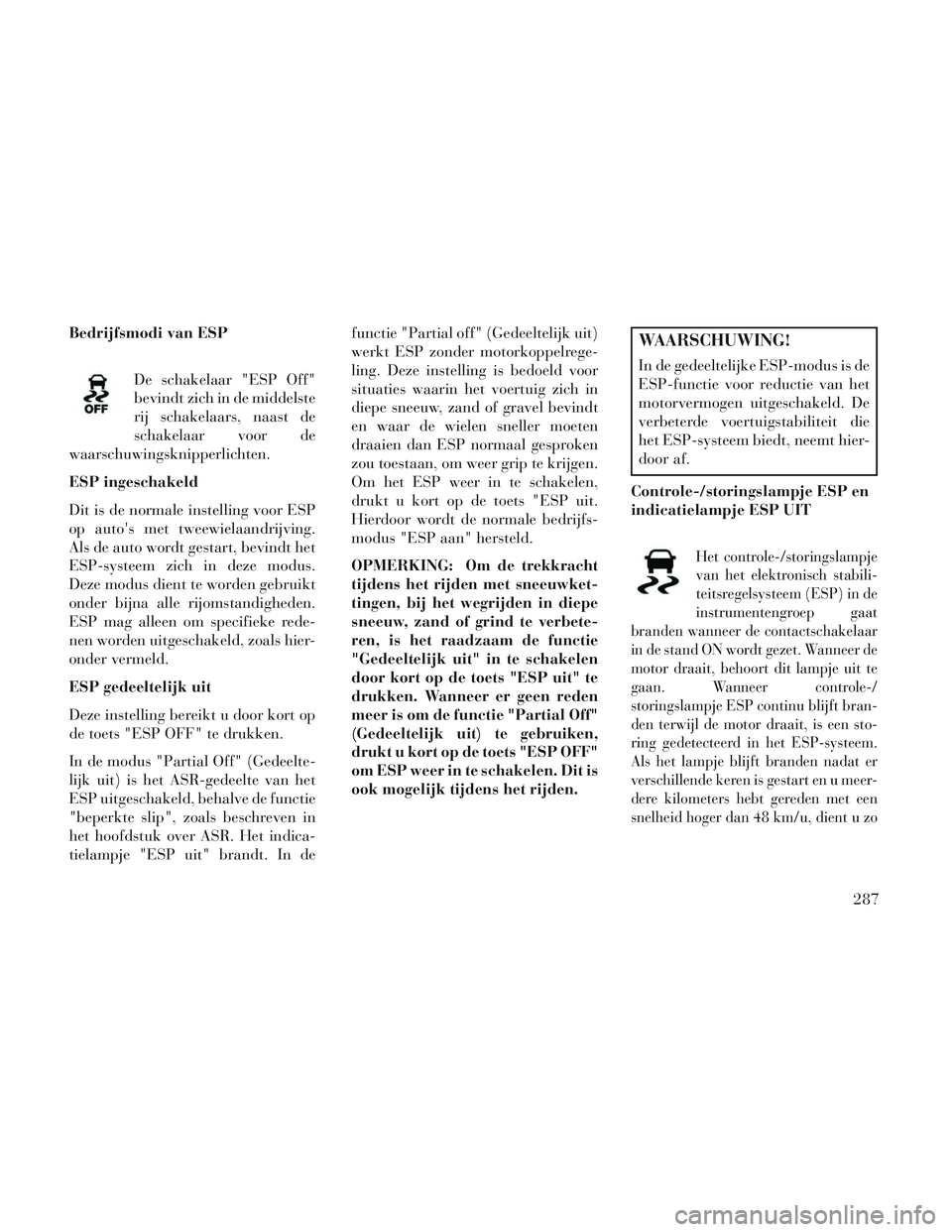

Bedrijfsmodi van ESPDe schakelaar "ESP Off"
bevindt zich in de middelste
rij schakelaars, naast de
schakelaar voor de
waarschuwingsknipperlichten.
ESP ingeschakeld
Dit is de normale instelling voor ESP
op auto's met tweewielaandrijving.
Als de auto wordt gestart, bevindt het
ESP-systeem zich in deze modus.
Deze modus dient te worden gebruikt
onder bijna alle rijomstandigheden.
ESP mag alleen om specifieke rede-
nen worden uitgeschakeld, zoals hier-
onder vermeld.
ESP gedeeltelijk uit
Deze instelling bereikt u door kort op
de toets "ESP OFF" te drukken.
In de modus "Partial Off" (Gedeelte-
lijk uit) is het ASR-gedeelte van het
ESP uitgeschakeld, behalve de functie
"beperkte slip", zoals beschreven in
het hoofdstuk over ASR. Het indica-
tielampje "ESP uit" brandt. In de functie "Partial off" (Gedeeltelijk uit)
werkt ESP zonder motorkoppelrege-
ling. Deze instelling is bedoeld voor
situaties waarin het voertuig zich in
diepe sneeuw, zand of gravel bevindt
en waar de wielen sneller moeten
draaien dan ESP normaal gesproken
zou toestaan, om weer grip te krijgen.
Om het ESP weer in te schakelen,
drukt u kort op de toets "ESP uit.
Hierdoor wordt de normale bedrijfs-
modus "ESP aan" hersteld.
OPMERKING: Om de trekkracht
tijdens het rijden met sneeuwket-
tingen, bij het wegrijden in diepe
sneeuw, zand of grind te verbete-
ren, is het raadzaam de functie
"Gedeeltelijk uit" in te schakelen
door kort op de toets "ESP uit" te
drukken. Wanneer er geen reden
meer is om de functie "Partial Off"
(Gedeeltelijk uit) te gebruiken,
drukt u kort op de toets "ESP OFF"
om ESP weer in te schakelen. Dit is
ook mogelijk tijdens het rijden.WAARSCHUWING!
In de gedeeltelijke ESP-modus is de
ESP-functie voor reductie van het
motorvermogen uitgeschakeld. De
verbeterde voertuigstabiliteit die
het ESP-systeem biedt, neemt hier-
door af.
Controle-/storingslampje ESP en
indicatielampje ESP UIT
Het controle-/storingslampje
van het elektronisch stabili-
teitsregelsysteem (ESP) in de
instrumentengroep gaat
branden wanneer de contactschakelaar
in de stand ON wordt gezet. Wanneer de
motor draait, behoort dit lampje uit te
gaan. Wanneer controle-/
storingslampje ESP continu blijft bran-
den terwijl de motor draait, is een sto-
ring gedetecteerd in het ESP-systeem.
Als het lampje blijft branden nadat er
verschillende keren is gestart en u meer-
dere kilometers hebt gereden met een
snelheid hoger dan 48 km/u, dient u zo
287

snel mogelijk contact op te nemen met
uw erkende dealer om het probleem te
laten opsporen en verhelpen.
Het controle-/storingslampje ESP (in
de instrumentengroep) begint te
knipperen zodra de banden grip ver-
liezen en het ESP-systeem wordt ge-
activeerd. Het controle-/
storingslampje ESP knippert ook
wanneer het ASR-systeem actief is.
Als het controle-/storingslampje ESP
gaat knipperen tijdens het optrekken,
neem dan gas terug en rijd verder
terwijl u zo min mogelijk gas geeft.
Pas uw snelheid en rijstijl altijd aan de
toestand van het wegdek aan.
OPMERKING:
Het controle-/storingslampjeESP en het controlelampje "ESP
uit" gaan altijd kort branden
wanneer de contactschakelaar
in de stand ON wordt gezet.
Telkens wanneer de contact- schakelaar in de stand ON wordt
gezet, wordt het ESP-systeem in-
geschakeld, ook wanneer dit
eerder werd uitgeschakeld. Het ESP-systeem maakt zoe-
mende of klikkende geluiden
wanneer het actief is. Dit is nor-
maal. De geluiden houden op
wanneer ESP inactief wordt na
de manoeuvre die de activering
van het ESP-systeem heeft ver-
oorzaakt.
Het controlelampje "ESP
uit" geeft aan dat het elek-
tronische stabiliteitsregel-
systeem (ESP) is
uitgeschakeld.
ANTISLINGERREGELING
(ASR)
ASR maakt gebruik van sensoren in
de auto die het gevaarlijk slingeren
van de aanhanger detecteren. ASR
neemt de nodige maatregelen om het
slingeren te stoppen. Het systeem kan
het motorvermogen verlagen en de
betreffende wielen afremmen om het
slingeren tegen te gaan. ASR wordt
automatisch ingeschakeld wanneer
een gevaarlijk slingerende aanhanger
wordt gedetecteerd. De bestuurder
hoeft niets te doen. ASR is niet in staat
om het slingeren van alle aanhangers te stoppen. Ga tijdens het trekken van
een aanhanger altijd voorzichtig te
werk en volg de aanbevelingen voor
het disselgewicht van de aanhanger.
Raadpleeg "Trekken van een aanhan-
ger" in dit hoofdstuk voor meer infor-
matie. Wanneer ASR is ingeschakeld,
knippert het controle-/storingslampje
ESP, wordt het motorvermogen ver-
laagd en voelt u dat de wielen afzon-
derlijk worden afgeremd om te probe-
ren het slingeren van de aanhanger te
stoppen. Als het ESP-systeem in de
stand "Partial Off" (gedeeltelijk uit)
staat, is ASR uitgeschakeld.WAARSCHUWING!
Als TSC tijdens het rijden wordt
geactiveerd, rem dan af, zet de auto
zo snel mogelijk op een veilige
plaats aan de kant en verdeel de
lading van de aanhanger opnieuw
om het slingeren tegen te gaan.
288

HILL START ASSIST (HSA)
Het HSA-systeem is bedoeld om de
bestuurder te helpen bij het wegrijden
vanuit stilstand op een helling. HSA
handhaaft gedurende een korte peri-
ode dezelfde remkracht die de be-
stuurder heeft uitgeoefend, nadat de
bestuurder zijn voet van het rempe-
daal haalt. Als de bestuurder tijdens
deze korte periode geen gas geeft, zal
het systeem minder remkracht uitoe-
fenen en zal de auto van de helling
rollen. Het systeem vermindert de
remkracht in verhouding tot de hoe-
veelheid gas die gegeven wordt zodra
de auto in de bedoelde rijrichting be-
gint te bewegen.
VEILIGHEIDS-
INFORMATIE BANDEN
Bandmarkeringen
OPMERKING:

P (Passagier) - Metrische ban-
denmaat is gebaseerd op Ameri-
kaanse ontwerpnormen. Bij
P-Metrieke banden staat de letter
"P" op de zijkant van de band
vóór aanduiding van de maat.
Voorbeeld: P215/65R15 95H.
Europese metrische maten voorbanden zijn gebaseerd op Euro-
pese ontwerpnormen. Bij ban-
den ontworpen volgens deze
norm staat de maat van de band
op de zijkant van de band te be-
ginnen met de breedte van de
sectie. Er staat geen "P" bij de
maat van deze band. Voorbeeld:
215/65R15 96H.
LT (Light Truck) - Metrische bandenmaat is gebaseerd op
Amerikaanse ontwerpnormen.
De bandenmaat voor LT-
Metrieke banden is dezelfde als
voor P-Metrieke banden, be-
halve dat de letters "LT" op de
zijkant van de band staan vóór
aanduiding van de maat. Voor-
beeld: LT235/85R16.
1 — U.S. DOT
Code veiligheids-
normen (TIN) 4 — Maximale
belasting
2 — Maat 5 — Maximale
spanning
3 — Serviceom-
schrijving 6 — Slijtage,
tractie en tempe-
ratuurbereiken
289

Tijdelijke reservewielen zijn uit-
sluitend ontworpen voor gebruik
in noodgevallen. Beschrijvingen
van compacte reservewielen be-
ginnen met de letter "T" of "S" op
de wang van de band vóór de aan-
duiding van de bandenmaat.
Voorbeeld: T145/80D18 103M. De maten van banden voor zomin mogelijk bodemdruk zijn
gebaseerd op de Amerikaanse
ontwerpnormen en beginnen
met de diameter van de band,
die in de bandwang is gegoten.
Voorbeeld: 31x10.5 R15 LT.
Tabel voor bandenmaten
VOORBEELD:
Maataanduiding: P= Maat van een band voor personenauto's gebaseerd op Amerikaanse ontwerpnormen.
"....blanco...." = Maat van een band voor personenauto's gebaseerd op Europese ontwerpnormen
LT = Band voor lichte vrachtwagens [Light Truck] gebaseerd op Amerikaanse ontwerpnormen
TofS= reservewiel
31 = Algehele diameter in inches (in)
215 = Breedte van secties in millimeters (mm)
65 = Hoogte/breedteverhouding in procenten (%)
—Hoogte/breedteverhouding voor secties van de band
10.5 = Breedte van secties in inches (in)
R = Constructiecode
—"R" betekent radiale constructie
—"D" betekent diagonale of schuine constructie
15 = Velgdiameter in inches (in)
290
