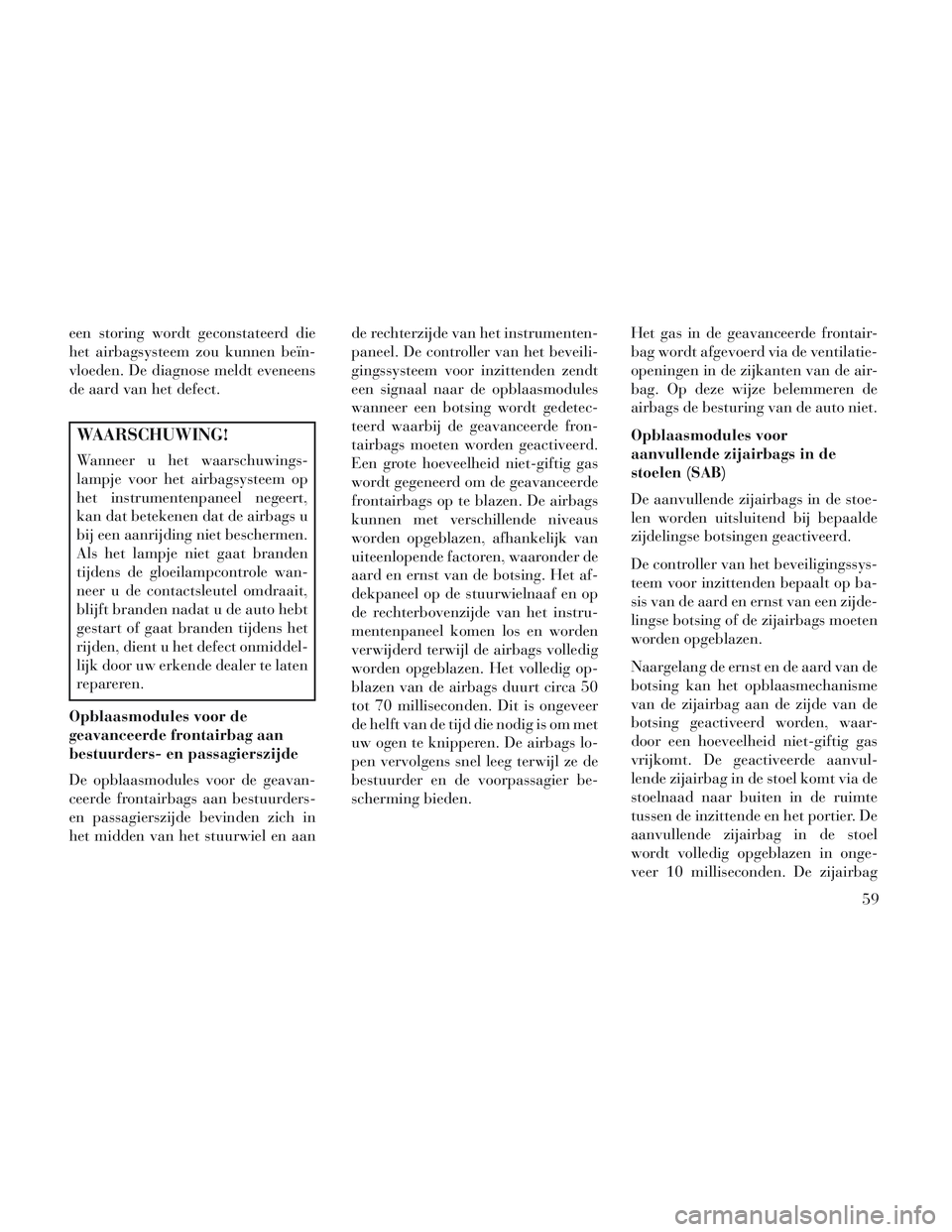

een storing wordt geconstateerd die
het airbagsysteem zou kunnen beïn-
vloeden. De diagnose meldt eveneens
de aard van het defect.
WAARSCHUWING!
Wanneer u het waarschuwings-
lampje voor het airbagsysteem op
het instrumentenpaneel negeert,
kan dat betekenen dat de airbags u
bij een aanrijding niet beschermen.
Als het lampje niet gaat branden
tijdens de gloeilampcontrole wan-
neer u de contactsleutel omdraait,
blijft branden nadat u de auto hebt
gestart of gaat branden tijdens het
rijden, dient u het defect onmiddel-
lijk door uw erkende dealer te laten
repareren.
Opblaasmodules voor de
geavanceerde frontairbag aan
bestuurders- en passagierszijde
De opblaasmodules voor de geavan-
ceerde frontairbags aan bestuurders-
en passagierszijde bevinden zich in
het midden van het stuurwiel en aan de rechterzijde van het instrumenten-
paneel. De controller van het beveili-
gingssysteem voor inzittenden zendt
een signaal naar de opblaasmodules
wanneer een botsing wordt gedetec-
teerd waarbij de geavanceerde fron-
tairbags moeten worden geactiveerd.
Een grote hoeveelheid niet-giftig gas
wordt gegeneerd om de geavanceerde
frontairbags op te blazen. De airbags
kunnen met verschillende niveaus
worden opgeblazen, afhankelijk van
uiteenlopende factoren, waaronder de
aard en ernst van de botsing. Het af-
dekpaneel op de stuurwielnaaf en op
de rechterbovenzijde van het instru-
mentenpaneel komen los en worden
verwijderd terwijl de airbags volledig
worden opgeblazen. Het volledig op-
blazen van de airbags duurt circa 50
tot 70 milliseconden. Dit is ongeveer
de helft van de tijd die nodig is om met
uw ogen te knipperen. De airbags lo-
pen vervolgens snel leeg terwijl ze de
bestuurder en de voorpassagier be-
scherming bieden.
Het gas in de geavanceerde frontair-
bag wordt afgevoerd via de ventilatie-
openingen in de zijkanten van de air-
bag. Op deze wijze belemmeren de
airbags de besturing van de auto niet.
Opblaasmodules voor
aanvullende zijairbags in de
stoelen (SAB)
De aanvullende zijairbags in de stoe-
len worden uitsluitend bij bepaalde
zijdelingse botsingen geactiveerd.
De controller van het beveiligingssys-
teem voor inzittenden bepaalt op ba-
sis van de aard en ernst van een zijde-
lingse botsing of de zijairbags moeten
worden opgeblazen.
Naargelang de ernst en de aard van de
botsing kan het opblaasmechanisme
van de zijairbag aan de zijde van de
botsing geactiveerd worden, waar-
door een hoeveelheid niet-giftig gas
vrijkomt. De geactiveerde aanvul-
lende zijairbag in de stoel komt via de
stoelnaad naar buiten in de ruimte
tussen de inzittende en het portier. De
aanvullende zijairbag in de stoel
wordt volledig opgeblazen in onge-
veer 10 milliseconden. De zijairbag
59

beweegt zo snel en krachtig dat deze
letsel kan veroorzaken wanneer de in-
zittende niet goed in de stoel zit, of
wanneer zich voorwerpen bevinden in
de ruimte waar de airbag wordt opge-
blazen. Dat geldt vooral voor kinde-
ren.
Opblaasmodules voor
aanvullende gordijn-zijairbags
Tijdens aanrijdingen waarbij de bot-
sing beperkt blijft tot een bepaalde
zone aan de zijkant van de auto, zal de
controller van het beveiligingssysteem
voor inzittenden mogelijk de aanvul-
lende gordijn-zijairbags opblazen. Dit
is afhankelijk van de kracht en de
aard van de botsing. In deze gevallen
blaast de controller van het beveili-
gingssysteem voor inzittenden alleen
de gordijn-zijairbag op aan de zijde
van de botsing.
Een grote hoeveelheid niet-giftig gas
wordt gegeneerd om de gordijn-
zijairbag op te blazen. De gordijn-
zijairbag drukt de buitenrand van de
hemelbekleding opzij en bedekt het
zijraam. De airbag wordt in circa 30
milliseconden opgeblazen (ongeveereen kwart van de tijd die nodig is om
met de ogen te knipperen). Dit ge-
beurt met zoveel kracht dat letsel kan
worden veroorzaakt als de inzittende
niet correct op de stoel zit en/of de
veiligheidsgordel niet op de juiste
wijze draagt, of wanneer zich voor-
werpen bevinden in de ruimte waarin
de airbag wordt opgeblazen. Dat geldt
vooral voor kinderen. De gordijn-
zijairbag heeft na het opblazen slechts
een dikte van circa 9 cm.
Omdat airbagsensoren de vertraging
van het voertuig in de loop van de tijd
meten, zijn de snelheid van het voer-
tuig en de schade op zichzelf geen
goede indicatoren voor de noodzaak
van het wel of niet opblazen van een
airbag.
OPMERKING: Wanneer het voer-
tuig over de kop slaat, kunnen de
gordelspanners en/of de aanvul-
lende zijairbags in de voorstoelen
en de extra gordijn-zijairbags
worden geactiveerd aan beide zij-
den van de auto.
Sensoren voor frontale en
zijdelingse botsingen
Bij frontale en zijdelingse botsingen
kunnen de botsingsensoren de control-
ler van het beveiligingssysteem voor
inzittenden helpen bij het bepalen van
de juiste reactie op de botsingen.
Uitgebreid
ongelukkenresponssysteem
Bij een botsing die leidt tot het opblazen
van de airbags zal de controller van het
beveiligingssysteem voor inzittenden,
als het communicatienetwerk en de voe-
ding intact blijven en afhankelijk van de
aard van de botsing, bepalen of het uit-
gebreide ongelukkenresponssysteem de
volgende functies uitvoert:
De brandstoftoevoer naar de motor
afsluiten.
De waarschuwingsknipperlichten inschakelen zo lang de accu energie
heeft of het contact wordt afgezet.
De interieurverlichting inschakelen zolang de accu werkt of totdat de
contactsleutel wordt verwijderd.
60

De portieren automatisch ontgren-delen.
Om de functies van het uitgebreide
ongelukkenresponssysteem na een in-
cident te resetten, moet u de contact-
schakelaar van de stand IGN ON in de
stand IGN OFF zetten.
Als een airbag wordt opgeblazen
Het ontwerp van de geavanceerde
frontairbags is zodanig uitgevoerd,
dat deze airbags na het opblazen on-
middellijk leeglopen.
OPMERKING: De front- en/of
zijairbags worden niet bij alle bot-
singen opgeblazen. Dit houdt ech-
ter niet in dat het airbagsysteem
niet werkt.
Bij een aanrijding waarbij de airbags
worden opgeblazen, kan zich het vol-
gende voordoen:
Het nylon van de airbag kan soms schaafwonden en/of een rode huid
veroorzaken bij de bestuurder en de
voorpassagier tijdens het opblazen
van de airbags. De schaafwonden
lijken op de wonden die u oploopt
als u zich schaaft aan een touw, de vloerbedekking of op de vloer van
een gymnastiekzaal. Deze schaaf-
wonden worden niet veroorzaakt
door contact met chemische stof-
fen. De schaafwonden zijn niet blij-
vend en genezen normaal gespro-
ken snel. Als uw schaafwonden
echter na enkele dagen nog niet zijn
genezen of als u last hebt van bla-
ren, raadpleeg dan onmiddellijk
een arts.
Wanneer de airbags leeglopen ziet u mogelijk zwevende stofdeeltjes die
op rook lijken. Dit stof is een nor-
maal bijproduct van het active-
ringsproces voor het niet-giftige op-
blaasgas. Deze zwevende
stofdeeltjes kunnen de huid, ogen,
neus of keel irriteren. Spoel met
koud water als u last hebt van geïr-
riteerde ogen of huid. Zorg voor
frisse lucht bij neus- of keelirrita-
ties. Raadpleeg uw huisarts als de
irritatie blijvend is. Als deze deel-
tjes op uw kleding terechtkomen,
volg dan de gebruikelijke wasvoor-
schriften van de kledingfabrikant
om de kleding te reinigen. Rijd niet in uw auto nadat de airbags
zijn geactiveerd. Als u dan opnieuw
bij een aanrijding betrokken raakt,
zullen de airbags geen enkele bescher-
ming bieden.
WAARSCHUWING!
Eenmaal geactiveerde airbags en
gordelspanners hebben geen enkel
effect bij een volgende aanrijding.
Laat de airbags, gordelspanners en
het oprolmechanisme van de veilig-
heidsgordels voorin onmiddellijk
vervangen door een erkende dealer.
U dient ook de controller van het
beveiligingssysteem voor inzitten-
den te laten nakijken.
61

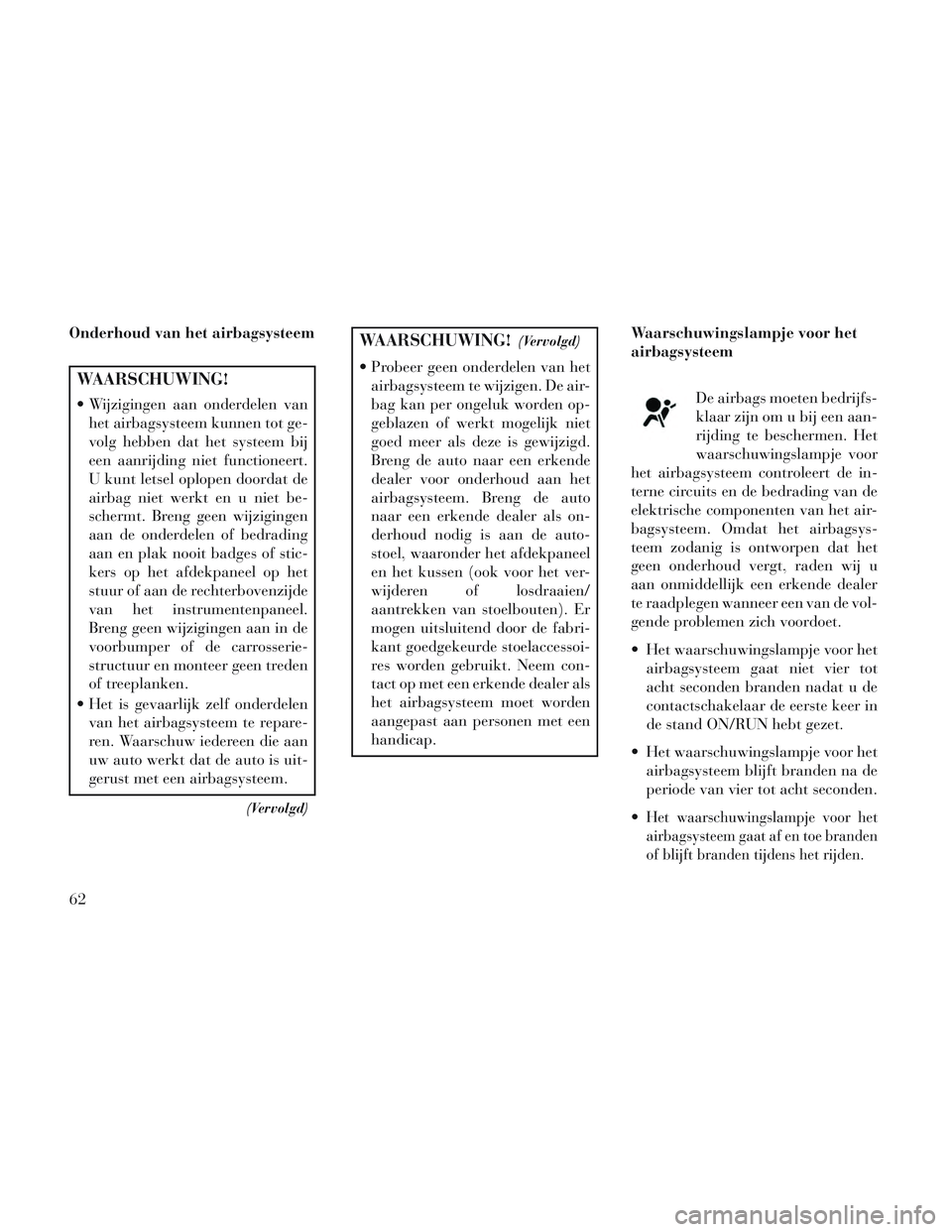

Onderhoud van het airbagsysteem
WAARSCHUWING!
Wijzigingen aan onderdelen vanhet airbagsysteem kunnen tot ge-
volg hebben dat het systeem bij
een aanrijding niet functioneert.
U kunt letsel oplopen doordat de
airbag niet werkt en u niet be-
schermt. Breng geen wijzigingen
aan de onderdelen of bedrading
aan en plak nooit badges of stic-
kers op het afdekpaneel op het
stuur of aan de rechterbovenzijde
van het instrumentenpaneel.
Breng geen wijzigingen aan in de
voorbumper of de carrosserie-
structuur en monteer geen treden
of treeplanken.
Het is gevaarlijk zelf onderdelen van het airbagsysteem te repare-
ren. Waarschuw iedereen die aan
uw auto werkt dat de auto is uit-
gerust met een airbagsysteem.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
Probeer geen onderdelen van hetairbagsysteem te wijzigen. De air-
bag kan per ongeluk worden op-
geblazen of werkt mogelijk niet
goed meer als deze is gewijzigd.
Breng de auto naar een erkende
dealer voor onderhoud aan het
airbagsysteem. Breng de auto
naar een erkende dealer als on-
derhoud nodig is aan de auto-
stoel, waaronder het afdekpaneel
en het kussen (ook voor het ver-
wijderen of losdraaien/
aantrekken van stoelbouten). Er
mogen uitsluitend door de fabri-
kant goedgekeurde stoelaccessoi-
res worden gebruikt. Neem con-
tact op met een erkende dealer als
het airbagsysteem moet worden
aangepast aan personen met een
handicap. Waarschuwingslampje voor het
airbagsysteem
De airbags moeten bedrijfs-
klaar zijn om u bij een aan-
rijding te beschermen. Het
waarschuwingslampje voor
het airbagsysteem controleert de in-
terne circuits en de bedrading van de
elektrische componenten van het air-
bagsysteem. Omdat het airbagsys-
teem zodanig is ontworpen dat het
geen onderhoud vergt, raden wij u
aan onmiddellijk een erkende dealer
te raadplegen wanneer een van de vol-
gende problemen zich voordoet.
Het waarschuwingslampje voor het airbagsysteem gaat niet vier tot
acht seconden branden nadat u de
contactschakelaar de eerste keer in
de stand ON/RUN hebt gezet.
Het waarschuwingslampje voor het airbagsysteem blijft branden na de
periode van vier tot acht seconden.

Het waarschuwingslampje voor het
airbagsysteem gaat af en toe branden
of blijft branden tijdens het rijden.
62

OPMERKING: Als de snelheids-
meter, toerenteller of andere me-
ters voor motorfuncties niet wer-
ken, is het mogelijk dat ook de
controller van het beveiligingssys-
teem voor inzittenden niet werkt.
De airbags zijn dan mogelijk niet
gereed om u te beschermen. Con-
troleer onmiddellijk de zekering-
houder op doorgeslagen zekerin-
gen. Raadpleeg het etiket aan de
binnenkant van het deksel van de
zekeringhouder voor de juiste air-
bagzekeringen. Laat uw erkende
dealer controleren of de zekering
nog goed is.
Event Data Recorder (EDR)
Deze auto is uitgerust met een Event
Data Recoder (EDR). De belangrijk-
ste taak van de EDR is het registreren
van gegevens die duidelijk maken hoe
een voertuigsysteem zich heeft gedra-
gen bij aanrijdingen of bijna-
aanrijdingen, zoals de activering vanairbags of een botsing tegen een ob-
stakel. De EDR is ontworpen om kort-
stondig, meestal 30 seconden of kor-
ter, gegevens te registreren die
verband houden met de dynamiek en
veiligheidssystemen van de auto. De
EDR in deze auto is ontworpen om
gegevens te registreren die onder meer
antwoord geven op de volgende vra-
gen:
Hoe hebben diverse systemen in uw
auto zich gedragen?
Waren de veiligheidsgordels van de bestuurder en passagier
vastgegespt?
Hoe ver (indien van toepassing) trapte de bestuurder het gas- en/of
rempedaal in?
Hoe snel reed de auto?
Deze gegevens kunnen bijdragen aan
een beter inzicht in de omstandighe-
den waaronder botsingen en letsel
ontstaan. OPMERKING: De EDR-gegevens
worden uitsluitend bij werkelijke
ongevalsituaties vastgelegd door
uw voertuig. Onder normale
rijomstandigheden registreert de
EDR geen gegevens en er worden
geen persoonlijke gegevens, zoals
naam, geslacht, leeftijd en onge-
vallocatie geregistreerd. Het is
echter wel mogelijk dat anderen,
bijvoorbeeld de politie, de EDR-
gegevens combineren met de per-
soonsgegevens die standaard wor-
den opgevraagd na ongevallen.
Voor het uitlezen van de geregis-
treerde EDR-gegevens is toegang tot
de auto of de EDR en speciale appa-
ratuur nodig. Naast de fabrikant van
de auto kunnen ook anderen die over
deze speciale apparatuur beschikken,
zoals de politie, de EDR-gegevens le-
zen indien zij toegang hebben tot de
auto of de EDR.
63

KINDERZITJES
Iedereen in uw auto moet altijd een
veiligheidsgordel dragen, ook baby's
en kinderen.
Kinderen van 12 jaar en jonger moe-
ten altijd goed vastgegespt op de ach-
terbank zitten. Statistieken tonen aan
dat kinderen beter beschermd zijn
wanneer ze op de achterbank zijn
vastgegespt en niet op de voorstoelen.
WAARSCHUWING!
“Zeer gevaarlijk! Plaats nooit eenkinderzitje tegen de rijrichting in
op een stoel die is beveiligd door
een frontairbag!” Lees ook de in-
formatiestickers op de zonneklep
en het portiersluitvlak.
Bij een aanrijding kan een niet- vastgegespt kind of zelfs een baby
als een projectiel naar voren wor-
den geslingerd. Bij een aanrijding
kan zo veel kracht nodig zijn om
een baby op uw schoot te houden
dat u het kind onmogelijk kunt
vasthouden, hoe sterk u ook bent.
De baby en andere inzittenden
kunnen zo ernstig gewond raken.
Voor elk kind in uw auto moet u
het bijbehorende kinderzitje ge-
bruiken, overeenkomend met de
grootte van het kind.
64

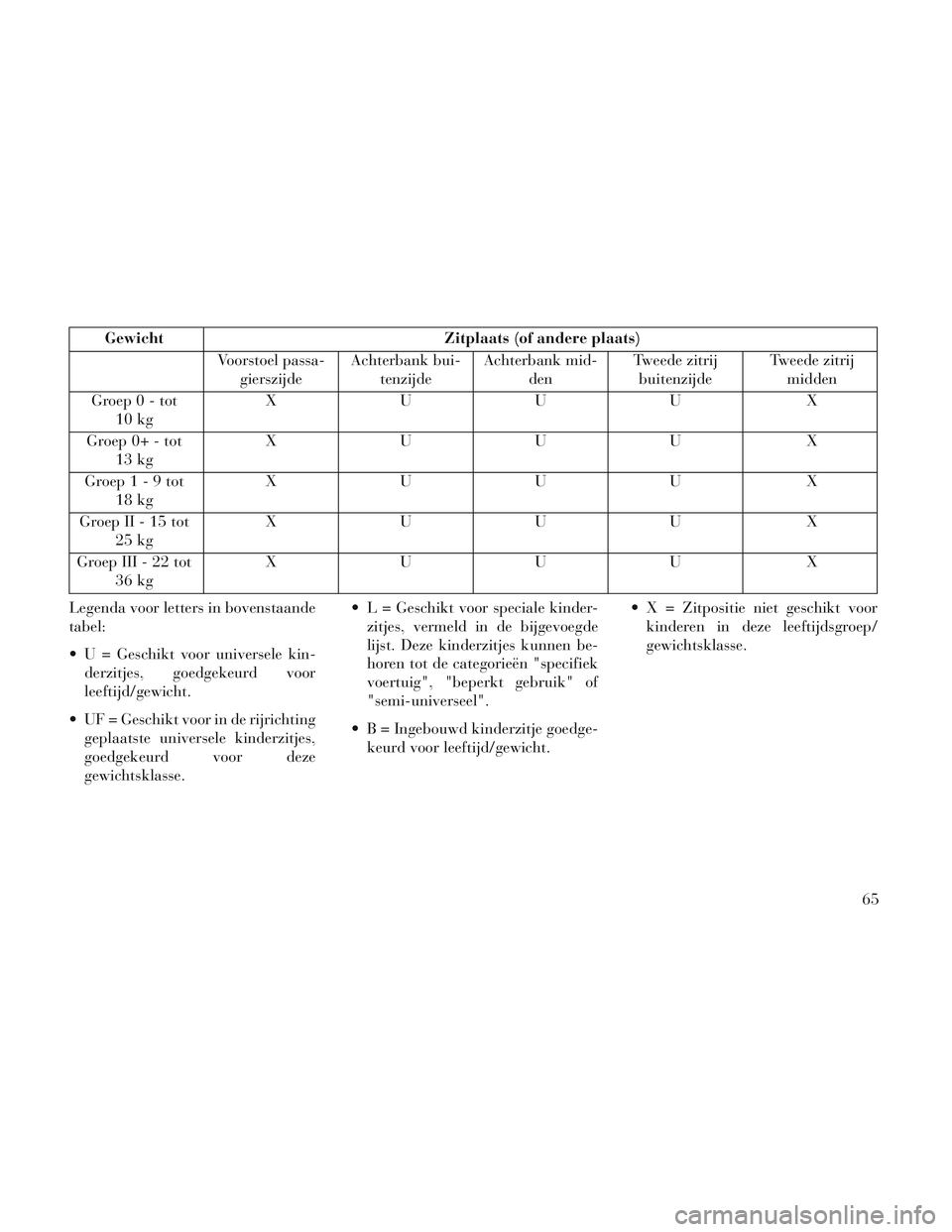

GewichtZitplaats (of andere plaats)
Voorstoel passa- gierszijde Achterbank bui-
tenzijde Achterbank mid-
den Tweede zitrij
buitenzijde Tweede zitrij
midden
Groep 0 - tot 10 kg XUUU X
Groep 0+ - tot 13 kg XUUU X
Groep1-9tot 18 kg XUUU X
Groep II - 15 tot 25 kg XUUU X
Groep III - 22 tot 36 kg XUUU X
Legenda voor letters in bovenstaande
tabel:
U = Geschikt voor universele kin- derzitjes, goedgekeurd voor
leeftijd/gewicht.
UF = Geschikt voor in de rijrichting geplaatste universele kinderzitjes,
goedgekeurd voor deze
gewichtsklasse. L = Geschikt voor speciale kinder-
zitjes, vermeld in de bijgevoegde
lijst. Deze kinderzitjes kunnen be-
horen tot de categorieën "specifiek
voertuig", "beperkt gebruik" of
"semi-universeel".
B = Ingebouwd kinderzitje goedge- keurd voor leeftijd/gewicht. X = Zitpositie niet geschikt voor
kinderen in deze leeftijdsgroep/
gewichtsklasse.
65

Tabel ISOFIX-posities
Gewicht Maat Bevesti-
ging Voorstoel
passa-
gierszijde Achter-
bank
buiten- zijde Achter-
bank
midden Tweede
zitrij bui- tenzijde SSnG Tweede
zitrij
midden LUX.
Quad Andere
plaatsen
Reiswieg F ISO/L1 X
XX IUF * IUF X
G ISO/L2 X X IUF** IUF * IUF X
( 1 )XXXXX X
0 — tot 10 kg E ISO/R1 X
X IUF** IUF IUF X
( 1 )XXXXX X
0+ — tot 13 kg E ISO/R1 X
X IUF** IUF IUF X
D ISO/R2 X X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
( 1 )XXXXX X
I–9tot 18 kg D ISO/R2 X
X IUF** IUF IUF X
C ISO/R3 X X IUF** IUF IUF X
B ISO/F2 X X IUF** IUF IUF X
B1 ISO/F2X X X IUF** IUF IUF X
A ISO/F3 X X IUF** IUF IUF X
( 1 )XXXXX X
66
