WAARSCHUWING!
Controleer of 'beide' vergrendelin-
gen van het afstandsstuk goed door
het midden van het wiel en de
reservewiel-/hoesmodule zijn ge-
leid. Als dit niet het geval is, kan de
reservewiel-/hoesmodule losko-
men, waardoor de auto beschadigd
raakt en u mogelijk de controle over
de auto verliest.
4. Draai de aandrijfmoer met behulp
van de "T"-lierhendel rechtsom tot de
noodreservewiel-/hoesmodule op zijn
plaats wordt getrokken tegen de on-
derkant van de auto.
5. Blijf de moer naar rechts draaien
tot u het liermechanisme drie keer
hoort klikken. Te strak aandraaien is
onmogelijk. Kijk onder de auto om te
controleren of de noodreservewiel-/
hoesmodule zich correct tegen de on-
derkant van de auto bevindt.
LET OP!
Het liermechanisme is alleen ge-
schikt voor een noodreservewiel.
Gebruik de lier niet om een normale
lekke band of een wiel met normale
afmetingen op te bergen. Als u dit
toch doet, raakt de auto bescha-
digd.
ORIGINEEL WIEL
MONTEREN
Auto's uitgerust met wieldoppen
1.
Monteer het originele wiel op de as.
2. Breng om het monteren van stalen
wielen met wieldoppen gemakkelijker
te maken twee wielmoeren aan op de
tapeinden die zich aan beide zijden
van het ventiel bevinden. Breng de
wielmoeren aan met het conusvor-
mige uiteinde van de moer in de rich-
ting van het wiel. Haal de wielmoeren
licht aan. 3. Zet de ventieluitsparing in de wiel-
dop in lijn met het ventiel op het wiel.
Breng de wieldop met de hand aan en
klik de dop over de twee wielmoeren.
Gebruik nooit een hamer of buiten-
sporige kracht om de wieldop aan te
brengen.
4. Breng de overige wielmoeren aan
met het conusvormige uiteinde van de
moer in de richting van het wiel. Haal
de wielmoeren licht aan.
Wieldop of wielmoersierdop
1 — Ventiel 4 — Wieldop
2 — Ventieluit-
sparing
5 — Tapeinde
3 — Wielmoer
339

WAARSCHUWING!
Om te voorkomen dat de auto door
de op de krik uitgeoefende kracht
verschuift, mogen de wielmoeren
pas definitief worden vastgezet als
de auto weer vast op de grond staat.
Als u deze waarschuwing niet op-
volgt, kan dit ernstig letsel tot ge-
volg hebben.
5.
Laat de auto zakken tot op de grond
door de slinger linksom te draaien.
6. Raadpleeg "Aanhaalmomenten"
in dit hoofdstuk voor het juiste aan-
haalmoment voor de wielmoeren.
7. Controleer na 40 km het aanhaal-
moment van de wielmoeren met een
momentsleutel om ervoor te zorgen
dat alle moeren goed tegen het wiel
aanliggen.
Auto's zonder wieldoppen
1.
Monteer het originele wiel op de as.
2. Breng de overige wielmoeren aan
met het conusvormige uiteinde van de
moer in de richting van het wiel. Haal
de wielmoeren licht aan.
WAARSCHUWING!
Om te voorkomen dat de auto door
de op de krik uitgeoefende kracht
verschuift, mogen de wielmoeren
pas definitief worden vastgezet als
de auto weer vast op de grond staat.
Als u deze waarschuwing niet op-
volgt, kan dit ernstig letsel tot ge-
volg hebben.
3. Laat de auto zakken tot op de
grond door de slinger linksom te
draaien.
4. Raadpleeg "Aanhaalmomenten"
in dit hoofdstuk voor het juiste aan-
haalmoment voor de wielmoeren.
5. Controleer na 40 km het aanhaal-
moment van de wielmoeren met een
momentsleutel om ervoor te zorgen
dat alle moeren goed tegen het wiel
aanliggen.
STARTEN MET
STARTKABELS
Wanneer de accu van uw auto leeg is,
kan de motor met behulp van een set
startkabels en een accu in een andere auto, of met een draagbare snellader
weer worden gestart. Bij onjuist ge-
bruik kan het starten met startkabels
gevaarlijk zijn. Houd u daarom zorg-
vuldig aan de hier beschreven proce-
dures.
OPMERKING: Bij gebruik van
een draagbare snellader moeten
instructies en vereiste voorzorgs-
maatregelen van de fabrikant wor-
den uitgevoerd.
LET OP!
Gebruik geen draagbare snellader
of een andere lader met een sys-
teemspanning groter dan 12 volt.
Dit kan schade toebrengen aan de
accu, startmotor, dynamo of het
elektrische systeem.
WAARSCHUWING!
Probeer de auto niet met startka-
bels te starten wanneer de accu be-
vroren is. De accu kan hierdoor
openscheuren of exploderen, met
kans op persoonlijk letsel.
340

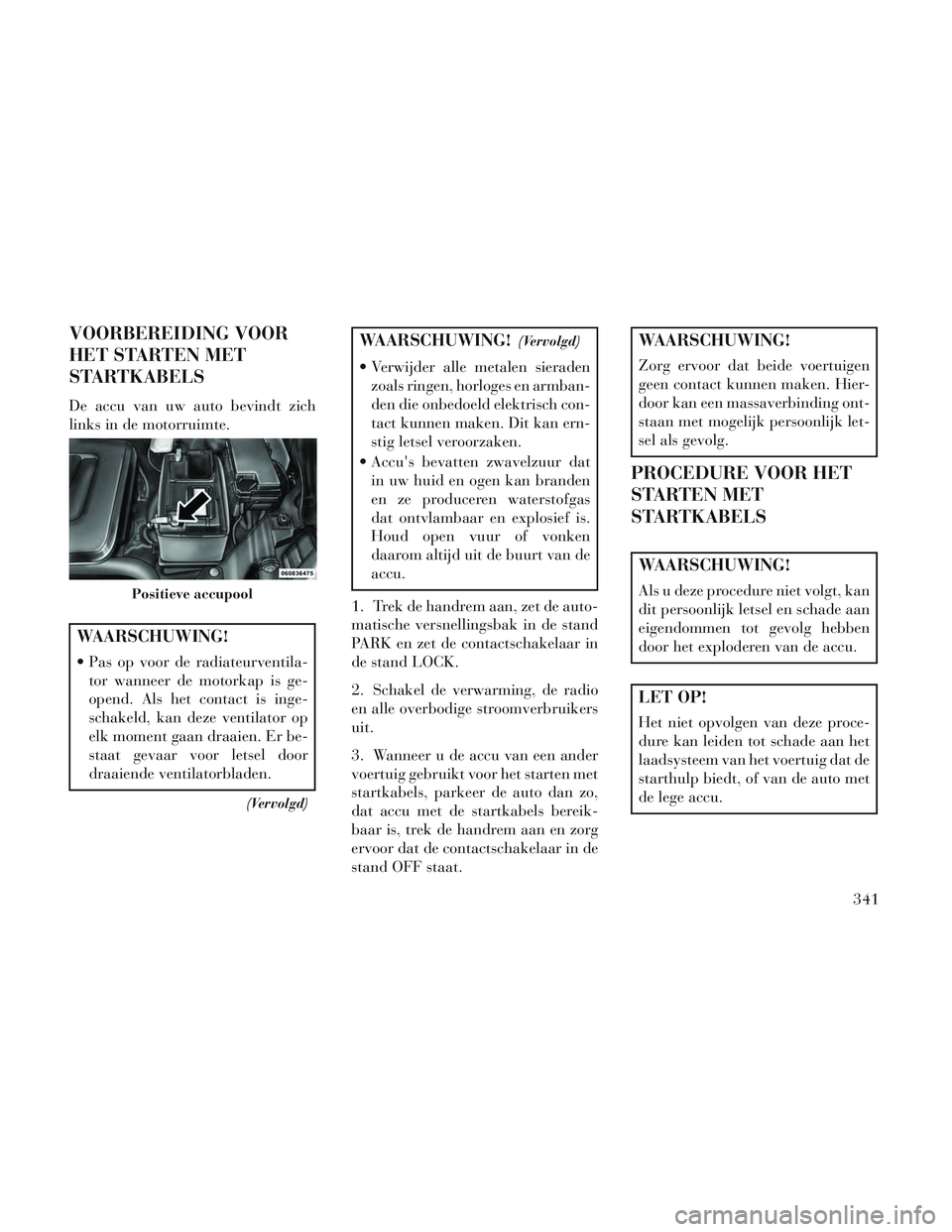

VOORBEREIDING VOOR
HET STARTEN MET
STARTKABELS
De accu van uw auto bevindt zich
links in de motorruimte.
WAARSCHUWING!
Pas op voor de radiateurventila-tor wanneer de motorkap is ge-
opend. Als het contact is inge-
schakeld, kan deze ventilator op
elk moment gaan draaien. Er be-
staat gevaar voor letsel door
draaiende ventilatorbladen.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
Verwijder alle metalen sieradenzoals ringen, horloges en armban-
den die onbedoeld elektrisch con-
tact kunnen maken. Dit kan ern-
stig letsel veroorzaken.
Accu's bevatten zwavelzuur dat in uw huid en ogen kan branden
en ze produceren waterstofgas
dat ontvlambaar en explosief is.
Houd open vuur of vonken
daarom altijd uit de buurt van de
accu.
1. Trek de handrem aan, zet de auto-
matische versnellingsbak in de stand
PARK en zet de contactschakelaar in
de stand LOCK.
2. Schakel de verwarming, de radio
en alle overbodige stroomverbruikers
uit.
3. Wanneer u de accu van een ander
voertuig gebruikt voor het starten met
startkabels, parkeer de auto dan zo,
dat accu met de startkabels bereik-
baar is, trek de handrem aan en zorg
ervoor dat de contactschakelaar in de
stand OFF staat.
WAARSCHUWING!
Zorg ervoor dat beide voertuigen
geen contact kunnen maken. Hier-
door kan een massaverbinding ont-
staan met mogelijk persoonlijk let-
sel als gevolg.
PROCEDURE VOOR HET
STARTEN MET
STARTKABELS
WAARSCHUWING!
Als u deze procedure niet volgt, kan
dit persoonlijk letsel en schade aan
eigendommen tot gevolg hebben
door het exploderen van de accu.
LET OP!
Het niet opvolgen van deze proce-
dure kan leiden tot schade aan het
laadsysteem van het voertuig dat de
starthulp biedt, of van de auto met
de lege accu.
Positieve accupool
341

1. Sluit het einde van de pluskabel
(+)van de hulpstartkabel aan op de
positieve accupool (+)van het voer-
tuig met de ontladen accu.
2. Sluit het andere einde van de plus-
kabel (+)aan op de pluspool (+)van
de hulpaccu.
3. Sluit het einde van de minkabel (-)
van de startkabel aan op de minpool
(-) van de hulpaccu.
4. Verbind het andere uiteinde van
de massakabel (-)met een geschikt
massapunt op de motor (blootliggend
metalen onderdeel van de ontladen
motor van het voertuig), uit de buurt
van de accu en het brandstofinspuit-
systeem.
WAARSCHUWING!
Sluit de startkabel niet aan op de
minpool (-)van de lege accu. De
vonk die daardoor ontstaat kan de
accu doen exploderen en persoon-
lijk letsel veroorzaken. Gebruik al-
leen het specifieke aardpunt, ge-
bruik geen andere blootliggende
metalen onderdelen. 5. Start de motor van het voertuig
met de hulpaccu. Laat de motor en-
kele minuten stationair draaien en
start dan de motor van de auto met de
lege accu. Nadat de motor is gestart
moeten de startkabels in omgekeerde
volgorde worden verwijderd:
6. Koppel de negatieve
(-)hulpstart-
kabel los van de negatieve accupool
(-) in de auto met de ontladen accu.
7. Koppel het andere einde van de
minkabel (-)van de startkabel los van
de minpool (-)van de hulpaccu.
8. Koppel de pluskabel (+)van de
startkabel los van de pluspool (+)van
de hulpaccu.
9. Neem het einde van de pluskabel
(+) los van de positieve (+)accupool
van het voertuig met de ontladen
accu.
Wanneer uw auto vaak met behulp
van hulpstartkabels moet worden ge-
start, dient u de accu en het laadsys-
teem door een erkende dealer te laten
controleren.
LET OP!
Accessoires die op de aansluitcon-
tacten zijn aangesloten, ontvangen
ook voedingsspanning van de accu
in de auto als u ze niet gebruikt
(bijv. mobiele telefoons). Als u de
accessoires te lang aangesloten laat
zonder dat de motor draait, raakt
de accu zo ver ontladen dat de le-
vensduur ervan afneemt en/of de
motor niet meer zal starten.
EEN VASTZITTENDE
AUTO WEER
VRIJKRIJGEN
Wanneer u met de auto vast komt te
zitten in modder of sneeuw, kunt u de
auto meestal door een heen en weer
gaande beweging los krijgen. Draai het
stuur links- en rechtsom om de voor-
wielen vrij te maken. Schakel vervol-
gens tussen DRIVE en REVERSE en
trap tegelijkertijd het gaspedaal licht
in. Trap het gaspedaal net voldoende in
om de heen en weer gaande beweging
van de auto op gang te houden, zonder
dat de wielen doorslippen of het toe-
rental overmatig oploopt.
342

LET OP!
Het overmatig laten oplopen van
het toerental van de motor of het
laten doorslippen van de wielen
kan leiden tot oververhitting en be-
schadiging van de versnellingsbak.
Laat de motor ten minste één mi-
nuut stationair draaien met de ver-
snellingsbak in de stand NEU-
TRAL telkens nadat de auto vijf
keer heen en weer is bewogen. Zo
voorkomt u oververhitting en ver-
mindert u het risico op schade aan
de versnellingsbak bij langdurige
pogingen om de auto vrij te krijgen.
OPMERKING: Druk voordat u de
auto heen en weer beweegt eerst op
de toets "ESC Off" om het elektro-
nisch stabiliteitsregelsysteem
(ESP) in de stand "Partial Off"
(Gedeeltelijk uit) te zetten. Raad-
pleeg voor meer informatie "Elek-
tronisch remsysteem" onder "Star-
ten en bedienen". Als de auto is
losgekomen, drukt u nogmaals op
de toets "ESP Off" om de stand
"ESP On" te herstellen.
LET OP!
Wanneer u een vastzittende auto heen en weer beweegt door snel te
schakelen tussen DRIVE en RE-
VERSE, mogen de wielen nooit
sneller doorslippen dan 24 km/u,
omdat anders schade kan ont-
staan aan de aandrijflijn.
Het overmatig laten oplopen van het toerental van de motor of het
te snel laten doorslippen van de
wielen kan leiden tot oververhit-
ting en beschadiging van de ver-
snellingsbak. Ook kunnen de
banden beschadigd raken. Laat
de wielen niet met meer dan
48 km/u doorslippen in een ver-
snelling (zonder schakelen).
WAARSCHUWING!
Het laten doorslippen van de wielen
is gevaarlijk. De krachten die vrij-
komen bij te hoge wielsnelheden
kunnen de banden en assen, zelfs
onherstelbaar, beschadigen. Er kan
een band exploderen, waardoor ie-
mand gewond kan raken. Laat de
wielen van uw auto niet met een
hogere snelheid dan 48 km/u of
langer dan 30 seconden continu
doorslippen. Zorg er ook voor dat
er geen personen aanwezig zijn in
de nabijheid van een doorslippend
wiel, ongeacht de snelheid waarmee
het wiel ronddraait.
343

SLEPEN VAN EEN AUTO
MET PECH
OPMERKING: In dit hoofdstuk
worden de procedures beschreven
voor het slepen van een auto met
pech door een wegsleepbedrijf.
SleepmethodeWielen VAN de grond ALLE MODELLEN
Slepen met alle wielen op de grond GEENAls de versnellingsbak werkt:
Versnellingsbak inNEUTRAL
Max.snelheid 40 km/u
Max. afstand 24 km
Slepen met behulp van een wiellift of
dolly Achter
Voor OK
Autoambulance ALLEBESTE METHODE
Om schade aan uw auto te voorkomen
is de juiste sleepuitrusting vereist. Ge-
bruik uitsluitend sleepstangen en an-
dere uitrusting die speciaal voor dit
doel zijn gemaakt en volg de instruc-
ties van de fabrikant van de uitrus-
ting. Het gebruik van veiligheidsket-
tingen is verplicht. Bevestig
sleepstangen of andere sleepuitrus-
ting altijd aan een dragend deel van
de auto, nooit aan bumpers of hieraan bevestigde beugels. De verkeersvoor-
schriften met betrekking tot het sle-
pen van voertuigen moeten worden
opgevolgd.
Wanneer u tijdens het slepen accessoi-
res wenst te gebruiken (ruitenwissers,
ruitontdooier, enz.), dient de contact-
schakelaar in stand ON/RUN te staan
en niet in stand ACC.
Wanneer de accu van de auto leeg is,
raadpleeg dan de paragraaf "Schakel-
hendel ontgrendelen" in dit hoofdstukvoor instructies over hoe u de automa-
tische versnellingsbak uit de stand
PARK schakelt voor het slepen.
LET OP!
Gebruik geen takelsysteem met
sleeplus om de auto te slepen. Dit
kan het bumperpaneel beschadi-
gen.
(Vervolgd)
344

LET OP!(Vervolgd)
Bij het vastmaken van de auto opeen autoambulance mogen de on-
derdelen in de wielophanging
vóór of achter niet worden vast-
gemaakt. Door een foutieve sleep-
wijze kan uw auto worden be-
schadigd.
Duw of sleep deze auto niet met een ander voertuig, omdat anders
het bumperpaneel en de versnel-
lingsbak beschadigd kan raken.
Als de te slepen auto bestuurbaar moet blijven, moet de contact-
schakelaar in de stand ON/RUN
of ACC staan en niet in de stand
LOCK/OFF.
Zonder sleutelhouder
Er moeten speciale voorzorgsmaatre-
gelen worden genomen wanneer de
auto wordt gesleept met het contact in
de stand LOCK/OFF. Zonder sleutel-
houder mag de auto alleen worden
gesleept op een autoambulance. Om
schade aan uw auto te voorkomen is
de juiste sleepuitrusting vereist. Met de contactsleutel
De fabrikant raadt aan de auto op een
autoambulance te vervoeren (alle
wielen VAN de grond). Als geen au-
toambulance beschikbaar is en de
versnellingsbak nog werkt, kan de
auto onder de volgende voorwaarden
met alle wielen op de grond worden
gesleept:
De schakelhendel moet in de stand
NEUTRAL staan.
De sleepafstand mag niet langer zijn dan 24 km.
De rijsnelheid mag niet hoger dan 40 km/u zijn.
Als de transmissie niet werkt of de
auto moet worden gesleept met een
snelheid van meer dan 40 km/u of
over een afstand van meer dan
24 km, mogen de voorwielen tij-
dens het slepen niet de weg raken
(gebruik een autoambulance,
dolly of hefapparatuur die de
voorwielen omhoog houdt).
LET OP!
Als met een snelheid van meer dan
40 km/u of over een afstand van
meer dan 24 km wordt gesleept met
de voorwielen op de weg, kan zware
schade aan de versnellingsbak ont-
staan. Dergelijke schade wordt niet
gedekt door de standaardgarantie.
LET OP!
Als de auto in strijd met de boven-
genoemde voorschriften wordt ge-
sleept, kan de versnellingsbak ern-
stig beschadigd raken.
Beschadigingen, veroorzaakt door
onjuist slepen, vallen niet onder de
garantie van de auto.
345

SCHAKELHENDEL
ONTGRENDELEN
Als zich een storing voordoet en de
schakelhendel niet uit de stand PARK
kan worden bewogen, dan kunt u de
volgende procedure uitvoeren om de
schakelhendel tijdelijk te kunnen be-
wegen:
1. Zet de motor af.
2. Trek de handrem stevig aan.
3. Verwijder met een schroeven-
draaier of soortgelijk gereedschap de
kap van het ontgrendelmechanisme
voor de schakelhendel (rechtsboven
de keuzehendel op het instrumenten-
paneel).4. Houd het rempedaal stevig inge-
trapt.
5. Steek de schroevendraaier of
soortgelijk gereedschap in de opening
en houd het ontgrendelmechanisme
naar voren gedrukt.
6. Beweeg de schakelhendel naar de
stand NEUTRAL.
7. De motor kan dan in de stand
NEUTRAL worden gestart.
8. Breng de kap van het ontgrendel-
mechanisme weer aan.
Kap van ontgrendelmechanisme
346
