2014 CITROEN C4 Kezelési útmutató (in Hungarian)

23
C4-2_hu_Chap01_controle-de-marche_ed01-2014
Visszajelzés Világítás módjaOkTeendők/megjegyzések
AdBlue
® adalék
(Blue h Di
dízelmotorok) hangjelzés és a
még megtehető kilométerek számát
mutató üzenet kíséretében a
gyújtás ráadásától folyamatosan világít A hatótávolság 600 és
2 400 km között van.
Haladéktalanul töltse fel az AdBlue
®
adalék szintjét. Ehhez forduljon a
CITROËN hálózathoz vagy egy
szakszervizhez, vagy a vonatkozó rész
elolvasását követően saját kezűleg
végezze el a műveletet.
+ hangjelzés és a
még megtehető
kilométerek számát
mutató üzenet kíséretében
villog, miközben
a szervizlámpa is világít A hatótávolság 0

és 600

km
között van. A tartály kiürülésének elkerülése
érdekében haladéktalanul töltse fel
az AdBlue
® adalék szintjét. Ehhez
forduljon a CITROËN hálózathoz vagy
egy szakszervizhez, vagy a vonatkozó
rész elolvasását követően saját kezűleg
végezze el a műveletet.
hangjelzés és az
indítás letiltásáról tájékoztató üzenet
kíséretében
villog, miközben
a szervizlámpa is világít Az AdBlue
®-tartály kiürült: az
előírásoknak megfelelően
egy berendezés meggátolja a
motor újraindítását. Ahhoz, hogy újra tudja indítani a
motort, feltétlenül fel kell töltenie az
AdBlue® adalék szintjét. Ehhez forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez, vagy a vonatkozó rész
elolvasását követően saját kezűleg
végezze el a műveletet.
Minimum 3,8
liter AdBlue
® folyadékot
kell az adaléktartályba töltenie.
1
A MŰKÖDÉS ELLENőRzÉSE

24
C4-2_hu_Chap01_controle-de-marche_ed01-2014
Visszajelzés Világítás módjaOkTeendők/megjegyzések
+
+
SCR
környezetvédelmi rendszer
(Blue
h Di
dízelmotorok)
hangjelzés és a
környezetvédelmi rendszer
meghibásodására utaló üzenet kíséretében
a gyújtás ráadásától folyamatosan
világít, miközben
a szervizlámpa és
az öndiagnosztikai
rendszer visszajelző lámpája is világít
A rendszer az SCR
környezetvédelmi rendszer
hibáját észleli. Amikor a kipufogógáz-kibocsátás újra
eléri a megfelelő szintet, a figyelmeztetés
eltűnik.
hangjelzés és a hatótávolságot jelző üzenet
kíséretében a
gyújtás ráadásától villog, miközben a szervizlámpa és
az öndiagnosztikai rendszer
visszajelző
lámpája is világít A hatótávolság 0
és 1 100 km
között van.
a

z üzemképtelenség elkerülése
érdekében minél előbb forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
hangjelzés és az
indítás letiltásáról
tájékoztató üzenet kíséretében a
gyújtás ráadásától villog, miközben a szervizlámpa és
az öndiagnosztikai rendszer
visszajelző
lámpája is világít Ön túllépte az
engedélyezett
futásteljesítményt: az
előírásoknak megfelelően
egy berendezés meggátolja a
motor újraindítását.
A motor újraindításának lehetővé
tétele érdekében feltétlenül forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
1
A MŰKÖDÉS ELLENőRzÉSE

25
C4-2_hu_Chap01_controle-de-marche_ed01-2014
Működési visszajelzések
A következő visszajelzések kigyulladása az adott rendszer bekapcsolásáról tájékoztat.
A lámpa kigyulladását hangjelzés és a képernyőn megjelenő üzenet is kísérheti.Visszajelzés Világítás módja OkTeendők/megjegyzések
Bal oldali
irányjelző hang kíséretében
villog A világításkapcsolót lefelé
állította.
Jobb oldali irányjelző hang kíséretében
villog A világításkapcsolót felfelé
állította.
Elakadásjelző hang kíséretében
villog A műszerfalon elhelyezett
elakadásjelző gomb be van
kapcsolva. A jobb és bal oldali irányjelzők, valamint
a kapcsolódó visszajelző lámpák
egyszerre villognak.
h

elyzetjelző folyamatosA világításkapcsolót
„Helyzetjelző” helyzetbe
állította.
Tompított
fényszóró folyamatosA világításkapcsolót
„Tompított világítás” vagy -
rossz fényviszonyok esetén -

„AUTO” helyzetbe állította.
Távolsági
fényszóró folyamatosA világításkapcsolót maga
felé húzta. Ha vissza akar térni a tompított világítás
használatához, húzza meg ismét a kart.
Ködfényszóró folyamatosA ködfényszórók be lettek
kapcsolva a világításkapcsoló
gyűrűjének segítségével. A ködfényszórók kikapcsolásához
fordítsa kétszer hátrafelé a
világításkapcsoló gyűrűjét.
Ködlámpák folyamatos A hátsó ködlámpák égnek. A hátsó ködlámpák lekapcsolásához
fordítsa hátrafelé a kapcsolón található
gyűrűt.
1
A MŰKÖDÉS ELLENőRzÉSE

26
C4-2_hu_Chap01_controle-de-marche_ed01-2014
Visszajelzés Világítás módjaOkTeendők/megjegyzések
Rögzítőfék folyamatosA rögzítőfék be van húzva,
vagy nincs megfelelően
kiengedve. A visszajelzés kikapcsolásához engedje
ki a rögzítőféket; ehhez helyezze a lábát
a fékpedálra.
Tartsa be a biztonsági előírásokat.
A rögzítőfékkel kapcsolatos bővebb
információért lapozza fel a „Kézifékˮ vagy
az „Elektromos rögzítőfékˮ c. részt.
Elektromos rögzítőfék folyamatosAz elektromos rögzítőfék be
van húzva. A visszajelzés kikapcsolásához engedje
ki az elektromos rögzítőféket: helyezze
a lábát a fékpedálra, és húzza meg az
elektromos fék kapcsolóját.
Tartsa be a biztonsági előírásokat.
Az elektromos rögzítőfékkel kapcsolatos
bővebb információkért lapozza fel a
„Vezetés” c. fejezetet.
Az elektromos rögzítőfék
automatikus funkcióinak
kikapcsolása folyamatosAz „automatikus rögzítés”
(álló motor esetén) és
az „automatikus kioldás”
funkciók ki vannak kapcsolva
vagy meghibásodtak. Kapcsolja be a funkciót (rendeltetési
helytől függően) a gépjármű
konfigurációs menüjében, vagy forduljon
a CITROËN hálózathoz vagy egy
szakszervizhez.
Dízel előizzítás folyamatosA kapcsoló 2. (gyújtás)
pozícióban van. Az indítással várja meg, amíg a
visszajelzés kialszik.
Ennek időtartama az időjárási
viszonyoktól függ (szélsőséges időjárási
körülmények között akár 30
másodperc
is lehet).
Ha a motor nem indul, adja rá a gyújtást
és ismét várja meg, amíg a visszajelzés
kialszik, majd indítsa be a motort.
1
A MŰKÖDÉS ELLENőRzÉSE

27
C4-2_hu_Chap01_controle-de-marche_ed01-2014
Utasoldali
légzsákrendszer folyamatosan
világít a
biztonsági övek
és az utasoldali frontlégzsák
visszajelzéseinek kijelzőjén A kesztyűtartóban elhelyezett
kapcsoló „ON” helyzetben
van.
Az utasoldali frontlégzsák
aktív.
Ebben az esetben ne
szereljen be gyermekülést a
menetiránynak háttal.
á

llítsa a kapcsolót „OFFˮ
helyzetbe az utasoldali frontlégzsák
semlegesítéséhez.
Ebben az esetben már beszerelhet
gyermekülést a menetiránynak háttal.
Visszajelzés Világítás módja
OkTeendők/megjegyzések
Stop & Start funkció folyamatos.
A Stop & Start funkció a
gépjármű megállásakor

(piros lámpa, stoptábla, forgalmi
dugó, stb.) STOP üzemmódba
kapcsolta a motort.Amint a vezető indulni akar, kialszik
a visszajelzés, és a motor START
üzemmódban automatikusan újraindul.
néhány
másodpercig villog, majd kialszik. A STOP üzemmód
átmenetileg nem kapcsolható,
vagy
a START üzemmód
automatikusan bekapcsolt.
A STOP és START üzemmóddal
kapcsolatos további információkért lapozza
fel a „Stop & Start funkcióˮ c. részt.
Parkolóhelymérésfolyamatos
A parkolóhelymérő funkció
kiválasztásra került. A mérés indításához kapcsolja be
az irányjelzőt a mérni kívánt oldalon,
és legfeljebb 20
km/h-s sebességgel
haladjon. A mérés befejeztével egy
üzenet jelenik meg.
Automata
ablaktörlés folyamatosAz ablaktörlő-kapcsoló le lett
nyomva. Az „automata első ablaktörlés”
funkció aktív.
A funkció kikapcsolásához
nyomja lefelé a kart, vagy állítsa
az ablaktörlő-kapcsolót egy másik
pozícióba.
Fényerő-szabályozásfolyamatos
A fényerő-szabályozás
beállítása folyamatban van. A műszercsoporton 1-es és 16-os
értékek között állíthatja be a fényerőt.
1
A MŰKÖDÉS ELLENőRzÉSE

28
C4-2_hu_Chap01_controle-de-marche_ed01-2014
A kikapcsolás visszajelzései
A következő visszajelzések valamelyikének kigyulladása a megfelelő rendszer szándékos kikapcsolását igazolja vissza.
A visszajelzés kigyulladását hangjelzés és a többfunkciós képernyőn megjelenő üzenet kísérheti.Visszajelzés Világítás módja OkTeendők/megjegyzések
Utasoldali
légzsákrendszer
folyamatosan világít a műszercsoporton
és/vagy a biztonsági
övek és az utasoldali frontlégzsák
visszajelzéseinek kijelzőjénA kesztyűtartóban található
kapcsoló „OFF” helyzetben
van.
Az utasoldali frontlégzsák ki
van kapcsolva. Az utasoldali frontlégzsák
bekapcsolásához állítsa a kapcsolót
„ON” helyzetbe.
Ilyen esetben ne helyezzen az ülésre
gyermekülést a menetiránynak háttal.
1
A MŰKÖDÉS ELLENőRzÉSE

29
C4-2_hu_Chap01_controle-de-marche_ed01-2014

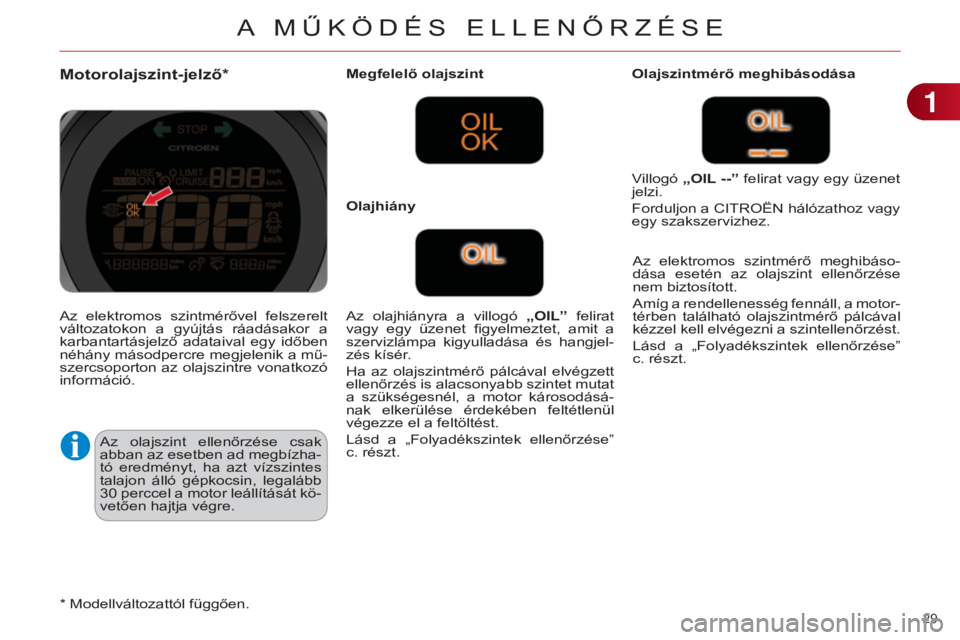

Motorolajszint-jelző*
Az olajszint ellenőrzése csak
abban az esetben ad megbízha-
tó eredményt, ha azt vízszintes
talajon álló gépkocsin, legalább
30
perccel
a motor leállítását kö-
vetően hajtja végre. Megfelelő olajszint
Az olajhiányra a villogó
„OILˮ felirat
vagy egy üzenet figyelmeztet, amit a
szervizlámpa kigyulladása és hangjel-
zés kísér.
Ha az olajszintmérő pálcával elvégzett
ellenőrzés is alacsonyabb szintet mutat
a szükségesnél, a motor károsodásá-
nak elkerülése érdekében feltétlenül
végezze el a feltöltést.
Lásd a „Folyadékszintek ellenőrzéseˮ
c. részt. Olajszintmérő meghibásodása
Az elektromos szintmérő meghibáso-
dása esetén az olajszint ellenőrzése
nem biztosított.
Amíg a rendellenesség fennáll, a motor-
térben található olajszintmérő pálcával
kézzel kell elvégezni a szintellenőrzést.
Lásd a „Folyadékszintek ellenőrzéseˮ
c. részt.
Olajhiány
Villogó
„OIL --ˮ felirat vagy egy üzenet
jelzi.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.
Az elektromos szintmérővel felszerelt
változatokon a gyújtás ráadásakor a
karbantartásjelző adataival egy időben
néhány másodpercre megjelenik a mű-
szercsoporton az olajszintre vonatkozó
információ.
* Modellváltozattól függően.
1
A MŰKÖDÉS ELLENőRzÉSE

30
C4-2_hu_Chap01_controle-de-marche_ed01-2014
Karbantartásjelző
A rendszer a gyártó karbantartási terve
szerint soron következő karbantartás
esedékességéről nyújt tájékoztatást a
vezető számára.
Az esedékesség a számláló legutóbbi
nullázásától kezdve kerül kiszámításra
a megtett kilométerek száma és a leg-
utóbbi karbantartás óta eltelt idő függ-
vényében.
A BlueHDi dízelmotorok esetében a
motorolaj szennyezettségét is figye-
lembe veszi a rendszer (forgalmazó
országtól függően).Több mint 3000
km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a műszer-
csoport középső részén semmiféle kar-
bantartásra vonatkozó információ nem
jelenik meg.
1000-3000
km múlva esedékes
felülvizsgálat
A gyújtás ráadását követően a karban-
tartási műveleteket szimbolizáló kulcs
néhány másodpercre kigyullad. A kilo-
méter-számláló kijelzősora vagy a mű-
szercsoport középső részén megjelenő
üzenet mutatja a következő karbantar-
tásig megtehető kilométerek számát.
Példa: 2800

km-t
tehet meg a követke-
ző karbantartásig.
A gyújtás ráadását követően néhány
másodpercig a következő jelzés látható
a kijelzőn. 1000
km-en belül esedékes
felülvizsgálat
Példa: a következő karbantartásig még
900
km-t tehet meg.
A gyújtás ráadását követően néhány
másodpercig a következő jelzés látható
a kijelzőn:
A gyújtás ráadása után néhány másod-
perccel a karbantartást jelző kulcs
kialszik, a kilométer-számláló pedig
visszatér normál üzemmódba. A kijelző
ilyenkor az összes és a napi megtett ki-
lométerek számát mutatja. A gyújtás ráadása után néhány másod-
perccel a kilométer-számláló visszatér
normál üzemmódba, de
a karbantar-
tást jelző kulcs tovább világít, hogy
Önt a hamarosan elvégzendő karban-
tartásra figyelmeztesse.
1
A MŰKÖDÉS ELLENőRzÉSE
