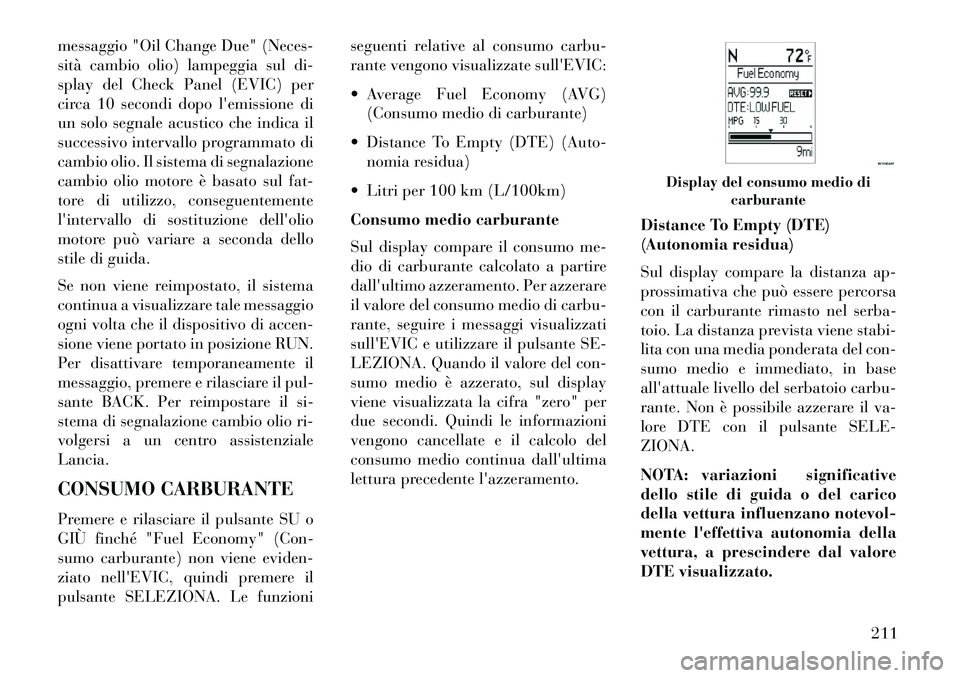

messaggio "Oil Change Due" (Neces-
sità cambio olio) lampeggia sul di-
splay del Check Panel (EVIC) per
circa 10 secondi dopo l'emissione di
un solo segnale acustico che indica il
successivo intervallo programmato di
cambio olio. Il sistema di segnalazione
cambio olio motore è basato sul fat-
tore di utilizzo, conseguentemente
l'intervallo di sostituzione dell'olio
motore può variare a seconda dello
stile di guida.
Se non viene reimpostato, il sistema
continua a visualizzare tale messaggio
ogni volta che il dispositivo di accen-
sione viene portato in posizione RUN.
Per disattivare temporaneamente il
messaggio, premere e rilasciare il pul-
sante BACK. Per reimpostare il si-
stema di segnalazione cambio olio ri-
volgersi a un centro assistenziale
Lancia.
CONSUMO CARBURANTE
Premere e rilasciare il pulsante SU o
GIÙ finché "Fuel Economy" (Con-
sumo carburante) non viene eviden-
ziato nell'EVIC, quindi premere il
pulsante SELEZIONA. Le funzioniseguenti relative al consumo carbu-
rante vengono visualizzate sull'EVIC:
 Average Fuel Economy (AVG)
(Consumo medio di carburante)
 Distance To Empty (DTE) (Auto- nomia residua)
 Litri per 100 km (L/100km)
Consumo medio carburante
Sul display compare il consumo me-
dio di carburante calcolato a partire
dall'ultimo azzeramento. Per azzerare
il valore del consumo medio di carbu-
rante, seguire i messaggi visualizzati
sull'EVIC e utilizzare il pulsante SE-
LEZIONA. Quando il valore del con-
sumo medio è azzerato, sul display
viene visualizzata la cifra "zero" per
due secondi. Quindi le informazioni
vengono cancellate e il calcolo del
consumo medio continua dall'ultima
lettura precedente l'azzeramento. Distance To Empty (DTE)
(Autonomia residua)
Sul display compare la distanza ap-
prossimativa che può essere percorsa
con il carburante rimasto nel serba-
toio. La distanza prevista viene stabi-
lita con una media ponderata del con-
sumo medio e immediato, in base
all'attuale livello del serbatoio carbu-
rante. Non è possibile azzerare il va-
lore DTE con il pulsante SELE-
ZIONA.
NOTA: variazioni significative
dello stile di guida o del carico
della vettura influenzano notevol-
mente l'effettiva autonomia della
vettura, a prescindere dal valore
DTE visualizzato.
Display del consumo medio di
carburante
211

Quando il valore DTE è inferiore al-
l'autonomia prevista di 48 km, sul
display DTE viene visualizzato il mes-
saggio "LOW FUEL" (RISERVA
CARBURANTE). Tale visualizza-
zione continua fin quando il carbu-
rante non è terminato. Dopo aver ri-
fornito la vettura con una quantità
significativa di carburante il messag-
gio "LOW FUEL" (RISERVA CAR-
BURANTE) scompare per lasciar po-
sto al nuovo valore DTE.
Litri per 100 km (L/100km)
Questo display mostra i litri per
100 km (L/100km) sotto forma di
grafico a barre durante la guida. Que-
sto monitorerà in tempo reale il con-
sumo di carburante e può essere uti-
lizzato per modificare le abitudini di
guida al fine di diminuire i consumi.
VELOCITÀ VETTURA
Premere e rilasciare il pulsante SU o
GIÙ finché "Vehicle Speed" (Velocità
vettura) non viene evidenziato nel-
l'EVIC e premere il pulsante SELE-
ZIONA. Premere il pulsante SELE-
ZIONA per visualizzare la velocitàcorrente in km/h o miglia/h. Premere
il pulsante SELEZIONA una seconda
volta per alternare l'unità di misura
visualizzata tra km/h e miglia/h,
NOTA: se si modifica l'unità di
misura nel menu Vehicle Speed
(Velocità vettura), l'unità di mi-
sura nell'EVIC non cambia.
INFORMAZIONI DI
VIAGGIO
Premere e rilasciare il pulsante SU o
GIÙ fino a evidenziare sull'EVIC l'op-
zione "Trip Info" (Informazioni sul
viaggio), quindi premere il pulsante
SELEZIONA. Premere e rilasciare i
pulsanti SU/GIÙ per evidenziare una
delle seguenti opzioni e azzerarne il
corrispettivo valore:
Trip A (Cont. parziale A)
Indica la distanza totale percorsa se-
condo il contachilometri parziale A
dall'ultimo azzeramento.
Trip B (Cont. parziale B)
Indica la distanza totale percorsa se-
condo il contachilometri parziale B
dall'ultimo azzeramento.Elapsed Time (Tempo effettivo di
marcia)
Indica il tempo effettivo di marcia
trascorso dall'ultimo azzeramento
con il dispositivo di accensione in po-
sizione ACC. Il tempo viene incre-
mentato quando il dispositivo di ac-
censione è in posizione RUN o START.
Azzeramento di una funzione del
computer di bordo
L'azzeramento avviene solo se si sele-
ziona una funzione azzerabile (evi-
denziata). Premere e tenere premuto
il pulsante SELEZIONA per cancel-
lare il valore della funzione azzerabile
visualizzata.
PRESSIONE PNEUMATICI
IN BAR
Premere e rilasciare il pulsante SU/
GIÙ fino a visualizzare sull'EVIC
l'opzione "Tire BAR" (Pressione
pneumatici in BAR). Premere il pul-
sante SELEZIONA per visualizzare
un grafico della vettura con un valore
di pressione pneumatici ad ogni an-
golo del grafico.
212

INFORMAZIONI SULLA
VETTURA (FUNZIONI
INFORMAZIONI CLIENTE)
Premere e rilasciare il pulsante SU o
GIÙ finché "Vehicle Info" (Informa-
zioni sulla vettura) non viene visualiz-
zato sull'EVIC, quindi premere il pul-
sante SELEZIONA. Premere il
pulsante SU o GIÙ per scorrere le
opzioni illustrate di seguito.
 Coolant Temp (Temperatura li-
quido di raffreddamento)
Indica la temperatura attuale del li-
quido di raffreddamento.
 Oil Pressure (Pressione olio)
Indica la pressione attuale dell'olio.
 Engine Hours (Ore motore)
Indica il numero di ore di funziona-
mento del motore.
MESSAGGI
Premere e rilasciare il pulsante SU o
GIÙ fino a visualizzare sull'EVIC
"Messages: XX" (Messaggi: XX). Se è
presente più di un messaggio, premereil pulsante SELEZIONA per visualiz-
zare un solo messaggio di avverti-
mento memorizzato. Premere e rila-
sciare i pulsanti SU e GIÙ per scorrere
i messaggi memorizzati nel caso ne sia
presente più di uno. Se non sono pre-
senti messaggi, la pressione del pul-
sante SELEZIONA non avrà alcun
effetto.
UNITÀ
Premere e rilasciare il pulsante SU o
GIÙ fino a evidenziare sull'EVIC l'op-
zione "Units" (Unità), quindi pre-
mere il pulsante SELEZIONA. I va-
lori sull'EVIC, sul contachilometri e
sul sistema di navigazione (per
versioni/mercati, dove previsto) pos-
sono essere visualizzati in unità impe-
riali o metriche. Per effettuare la sele-
zione, scorrere verso l'alto o verso il
basso finché l'impostazione preferita
non viene evidenziata, quindi pre-
mere e rilasciare pulsante SELE-
ZIONA finché un segno di selezione
non compare vicino all'impostazione
ad indicare che è stata selezionata.
DISPLAY KEYLESS
ENTER-N-GO (per
versioni/mercati, dove
previsto)
Quando si preme il pulsante START/
STOP per cambiare la posizione del
dispositivo di accensione, lo stato cor-
rente dell'accensione viene visualiz-
zato nell'angolo in basso a destra del
display EVIC, a destra del valore del
contachilometri.
Per ulteriori informazioni fare riferi-
mento a "Keyless Enter-N-Go" in
"Avviamento e funzionamento".
DISPLAY BUSSOLA /
TEMPERATURA (per
versioni/mercati, dove
previsto)
I valori visualizzati della bussola se-
gnalano il senso di marcia della vet-
tura. Sull'EVIC viene visualizzato
uno degli otto valori della bussola e la
temperatura esterna.
213

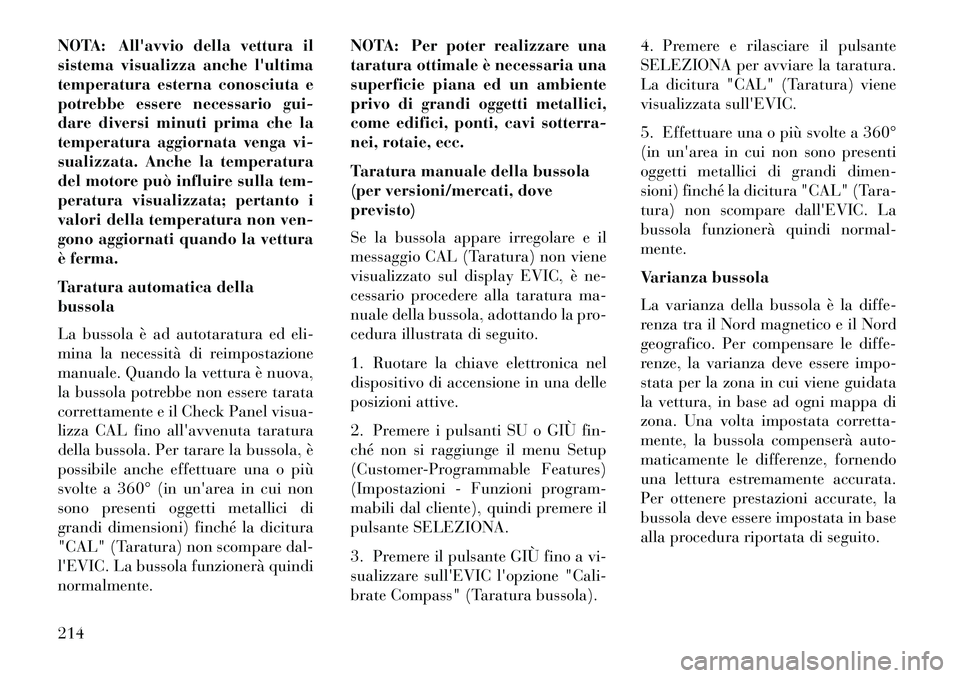

NOTA: All'avvio della vettura il
sistema visualizza anche l'ultima
temperatura esterna conosciuta e
potrebbe essere necessario gui-
dare diversi minuti prima che la
temperatura aggiornata venga vi-
sualizzata. Anche la temperatura
del motore può influire sulla tem-
peratura visualizzata; pertanto i
valori della temperatura non ven-
gono aggiornati quando la vettura
è ferma.
Taratura automatica della
bussola
La bussola è ad autotaratura ed eli-
mina la necessità di reimpostazione
manuale. Quando la vettura è nuova,
la bussola potrebbe non essere tarata
correttamente e il Check Panel visua-
lizza CAL fino all'avvenuta taratura
della bussola. Per tarare la bussola, è
possibile anche effettuare una o più
svolte a 360° (in un'area in cui non
sono presenti oggetti metallici di
grandi dimensioni) finché la dicitura
"CAL" (Taratura) non scompare dal-
l'EVIC. La bussola funzionerà quindi
normalmente.NOTA: Per poter realizzare una
taratura ottimale è necessaria una
superficie piana ed un ambiente
privo di grandi oggetti metallici,
come edifici, ponti, cavi sotterra-
nei, rotaie, ecc.
Taratura manuale della bussola
(per versioni/mercati, dove
previsto)
Se la bussola appare irregolare e il
messaggio CAL (Taratura) non viene
visualizzato sul display EVIC, è ne-
cessario procedere alla taratura ma-
nuale della bussola, adottando la pro-
cedura illustrata di seguito.
1. Ruotare la chiave elettronica nel
dispositivo di accensione in una delle
posizioni attive.
2. Premere i pulsanti SU o GIÙ fin-
ché non si raggiunge il menu Setup
(Customer-Programmable Features)
(Impostazioni - Funzioni program-
mabili dal cliente), quindi premere il
pulsante SELEZIONA.
3. Premere il pulsante GIÙ fino a vi-
sualizzare sull'EVIC l'opzione "Cali-
brate Compass" (Taratura bussola).4. Premere e rilasciare il pulsante
SELEZIONA per avviare la taratura.
La dicitura "CAL" (Taratura) viene
visualizzata sull'EVIC.
5. Effettuare una o più svolte a 360°
(in un'area in cui non sono presenti
oggetti metallici di grandi dimen-
sioni) finché la dicitura "CAL" (Tara-
tura) non scompare dall'EVIC. La
bussola funzionerà quindi normal-
mente.
Varianza bussola
La varianza della bussola è la diffe-
renza tra il Nord magnetico e il Nord
geografico. Per compensare le diffe-
renze, la varianza deve essere impo-
stata per la zona in cui viene guidata
la vettura, in base ad ogni mappa di
zona. Una volta impostata corretta-
mente, la bussola compenserà auto-
maticamente le differenze, fornendo
una lettura estremamente accurata.
Per ottenere prestazioni accurate, la
bussola deve essere impostata in base
alla procedura riportata di seguito.
214

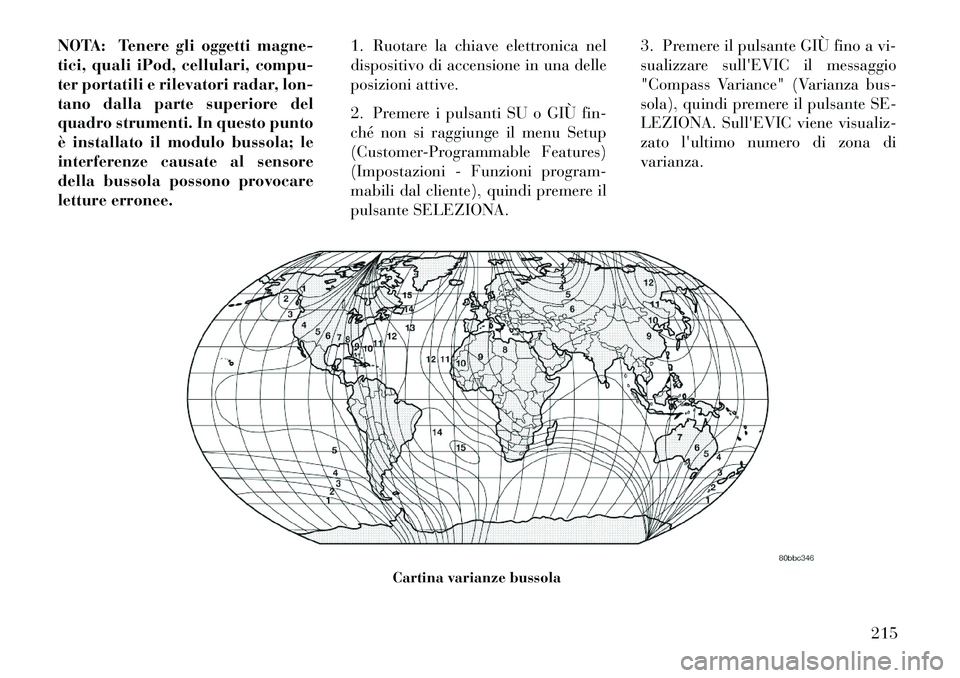

NOTA: Tenere gli oggetti magne-
tici, quali iPod, cellulari, compu-
ter portatili e rilevatori radar, lon-
tano dalla parte superiore del
quadro strumenti. In questo punto
è installato il modulo bussola; le
interferenze causate al sensore
della bussola possono provocare
letture erronee.1. Ruotare la chiave elettronica nel
dispositivo di accensione in una delle
posizioni attive.
2. Premere i pulsanti SU o GIÙ fin-
ché non si raggiunge il menu Setup
(Customer-Programmable Features)
(Impostazioni - Funzioni program-
mabili dal cliente), quindi premere il
pulsante SELEZIONA.3. Premere il pulsante GIÙ fino a vi-
sualizzare sull'EVIC il messaggio
"Compass Variance" (Varianza bus-
sola), quindi premere il pulsante SE-
LEZIONA. Sull'EVIC viene visualiz-
zato l'ultimo numero di zona di
varianza.
Cartina varianze bussola
215

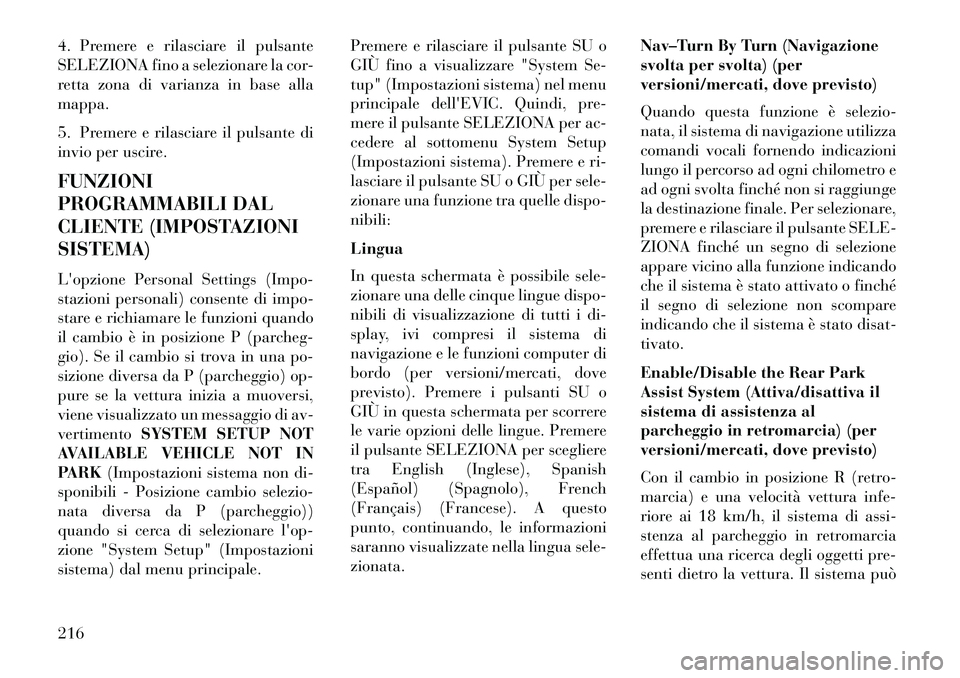

4. Premere e rilasciare il pulsante
SELEZIONA fino a selezionare la cor-
retta zona di varianza in base alla
mappa.
5. Premere e rilasciare il pulsante di
invio per uscire.
FUNZIONI
PROGRAMMABILI DAL
CLIENTE (IMPOSTAZIONI
SISTEMA)
L'opzione Personal Settings (Impo-
stazioni personali) consente di impo-
stare e richiamare le funzioni quando
il cambio è in posizione P (parcheg-
gio). Se il cambio si trova in una po-
sizione diversa da P (parcheggio) op-
pure se la vettura inizia a muoversi,
viene visualizzato un messaggio di av-
vertimentoSYSTEM SETUP NOT
AVAILABLE VEHICLE NOT IN
PARK (Impostazioni sistema non di-
sponibili - Posizione cambio selezio-
nata diversa da P (parcheggio))
quando si cerca di selezionare l'op-
zione "System Setup" (Impostazioni
sistema) dal menu principale. Premere e rilasciare il pulsante SU o
GIÙ fino a visualizzare "System Se-
tup" (Impostazioni sistema) nel menu
principale dell'EVIC. Quindi, pre-
mere il pulsante SELEZIONA per ac-
cedere al sottomenu System Setup
(Impostazioni sistema). Premere e ri-
lasciare il pulsante SU o GIÙ per sele-
zionare una funzione tra quelle dispo-
nibili:
Lingua
In questa schermata è possibile sele-
zionare una delle cinque lingue dispo-
nibili di visualizzazione di tutti i di-
splay, ivi compresi il sistema di
navigazione e le funzioni computer di
bordo (per versioni/mercati, dove
previsto). Premere i pulsanti SU o
GIÙ in questa schermata per scorrere
le varie opzioni delle lingue. Premere
il pulsante SELEZIONA per scegliere
tra English (Inglese), Spanish
(Español) (Spagnolo), French
(Français) (Francese). A questo
punto, continuando, le informazioni
saranno visualizzate nella lingua sele-
zionata.
Nav–Turn By Turn (Navigazione
svolta per svolta) (per
versioni/mercati, dove previsto)
Quando questa funzione è selezio-
nata, il sistema di navigazione utilizza
comandi vocali fornendo indicazioni
lungo il percorso ad ogni chilometro e
ad ogni svolta finché non si raggiunge
la destinazione finale. Per selezionare,
premere e rilasciare il pulsante SELE-
ZIONA finché un segno di selezione
appare vicino alla funzione indicando
che il sistema è stato attivato o finché
il segno di selezione non scompare
indicando che il sistema è stato disat-
tivato.
Enable/Disable the Rear Park
Assist System (Attiva/disattiva il
sistema di assistenza al
parcheggio in retromarcia) (per
versioni/mercati, dove previsto)
Con il cambio in posizione R (retro-
marcia) e una velocità vettura infe-
riore ai 18 km/h, il sistema di assi-
stenza al parcheggio in retromarcia
effettua una ricerca degli oggetti pre-
senti dietro la vettura. Il sistema può
216

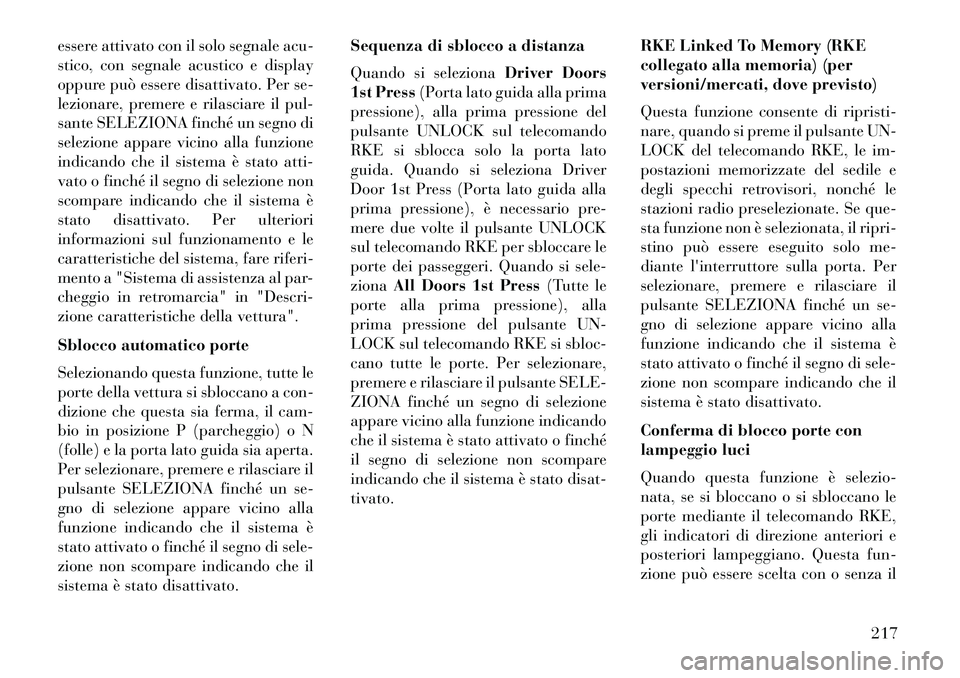

essere attivato con il solo segnale acu-
stico, con segnale acustico e display
oppure può essere disattivato. Per se-
lezionare, premere e rilasciare il pul-
sante SELEZIONA finché un segno di
selezione appare vicino alla funzione
indicando che il sistema è stato atti-
vato o finché il segno di selezione non
scompare indicando che il sistema è
stato disattivato. Per ulteriori
informazioni sul funzionamento e le
caratteristiche del sistema, fare riferi-
mento a "Sistema di assistenza al par-
cheggio in retromarcia" in "Descri-
zione caratteristiche della vettura".
Sblocco automatico porte
Selezionando questa funzione, tutte le
porte della vettura si sbloccano a con-
dizione che questa sia ferma, il cam-
bio in posizione P (parcheggio) o N
(folle) e la porta lato guida sia aperta.
Per selezionare, premere e rilasciare il
pulsante SELEZIONA finché un se-
gno di selezione appare vicino alla
funzione indicando che il sistema è
stato attivato o finché il segno di sele-
zione non scompare indicando che il
sistema è stato disattivato.Sequenza di sblocco a distanza
Quando si seleziona
Driver Doors
1st Press (Porta lato guida alla prima
pressione), alla prima pressione del
pulsante UNLOCK sul telecomando
RKE si sblocca solo la porta lato
guida. Quando si seleziona Driver
Door 1st Press (Porta lato guida alla
prima pressione), è necessario pre-
mere due volte il pulsante UNLOCK
sul telecomando RKE per sbloccare le
porte dei passeggeri. Quando si sele-
ziona All Doors 1st Press (Tutte le
porte alla prima pressione), alla
prima pressione del pulsante UN-
LOCK sul telecomando RKE si sbloc-
cano tutte le porte. Per selezionare,
premere e rilasciare il pulsante SELE-
ZIONA finché un segno di selezione
appare vicino alla funzione indicando
che il sistema è stato attivato o finché
il segno di selezione non scompare
indicando che il sistema è stato disat-
tivato. RKE Linked To Memory (RKE
collegato alla memoria) (per
versioni/mercati, dove previsto)
Questa funzione consente di ripristi-
nare, quando si preme il pulsante UN-
LOCK del telecomando RKE, le im-
postazioni memorizzate del sedile e
degli specchi retrovisori, nonché le
stazioni radio preselezionate. Se que-
sta funzione non è selezionata, il ripri-
stino può essere eseguito solo me-
diante l'interruttore sulla porta. Per
selezionare, premere e rilasciare il
pulsante SELEZIONA finché un se-
gno di selezione appare vicino alla
funzione indicando che il sistema è
stato attivato o finché il segno di sele-
zione non scompare indicando che il
sistema è stato disattivato.
Conferma di blocco porte con
lampeggio luci
Quando questa funzione è selezio-
nata, se si bloccano o si sbloccano le
porte mediante il telecomando RKE,
gli indicatori di direzione anteriori e
posteriori lampeggiano. Questa fun-
zione può essere scelta con o senza il
217

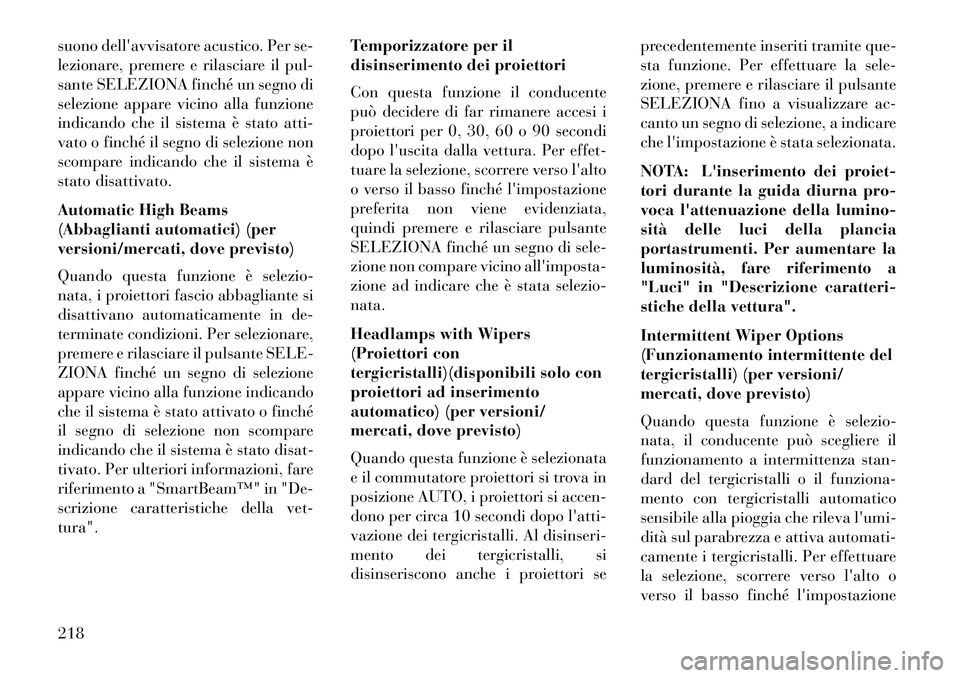

suono dell'avvisatore acustico. Per se-
lezionare, premere e rilasciare il pul-
sante SELEZIONA finché un segno di
selezione appare vicino alla funzione
indicando che il sistema è stato atti-
vato o finché il segno di selezione non
scompare indicando che il sistema è
stato disattivato.
Automatic High Beams
(Abbaglianti automatici) (per
versioni/mercati, dove previsto)
Quando questa funzione è selezio-
nata, i proiettori fascio abbagliante si
disattivano automaticamente in de-
terminate condizioni. Per selezionare,
premere e rilasciare il pulsante SELE-
ZIONA finché un segno di selezione
appare vicino alla funzione indicando
che il sistema è stato attivato o finché
il segno di selezione non scompare
indicando che il sistema è stato disat-
tivato. Per ulteriori informazioni, fare
riferimento a "SmartBeam™" in "De-
scrizione caratteristiche della vet-
tura".Temporizzatore per il
disinserimento dei proiettori
Con questa funzione il conducente
può decidere di far rimanere accesi i
proiettori per 0, 30, 60 o 90 secondi
dopo l'uscita dalla vettura. Per effet-
tuare la selezione, scorrere verso l'alto
o verso il basso finché l'impostazione
preferita non viene evidenziata,
quindi premere e rilasciare pulsante
SELEZIONA finché un segno di sele-
zione non compare vicino all'imposta-
zione ad indicare che è stata selezio-
nata.
Headlamps with Wipers
(Proiettori con
tergicristalli)(disponibili solo con
proiettori ad inserimento
automatico) (per versioni/
mercati, dove previsto)
Quando questa funzione è selezionata
e il commutatore proiettori si trova in
posizione AUTO, i proiettori si accen-
dono per circa 10 secondi dopo l'atti-
vazione dei tergicristalli. Al disinseri-
mento dei tergicristalli, si
disinseriscono anche i proiettori seprecedentemente inseriti tramite que-
sta funzione. Per effettuare la sele-
zione, premere e rilasciare il pulsante
SELEZIONA fino a visualizzare ac-
canto un segno di selezione, a indicare
che l'impostazione è stata selezionata.
NOTA: L'inserimento dei proiet-
tori durante la guida diurna pro-
voca l'attenuazione della lumino-
sità delle luci della plancia
portastrumenti. Per aumentare la
luminosità, fare riferimento a
"Luci" in "Descrizione caratteri-
stiche della vettura".
Intermittent Wiper Options
(Funzionamento intermittente del
tergicristalli) (per versioni/
mercati, dove previsto)
Quando questa funzione è selezio-
nata, il conducente può scegliere il
funzionamento a intermittenza stan-
dard del tergicristalli o il funziona-
mento con tergicristalli automatico
sensibile alla pioggia che rileva l'umi-
dità sul parabrezza e attiva automati-
camente i tergicristalli. Per effettuare
la selezione, scorrere verso l'alto o
verso il basso finché l'impostazione
218
