2013 Lancia Voyager Libretto Uso Manutenzione (in Italian)

di gonfiaggio multistadio che con-
sente diversi livelli di gonfiaggio in
funzione di diversi fattori, tra cui il
tipo e la violenza dell'urto.
Questa vettura può essere dotata di un
interruttore sulla fibbia della cintura
di sicurezza che rileva se la cintura di
sicurezza del lato guida e/o quella del
lato passeggero anteriore sono allac-
ciate. L'interruttore sulla fibbia della
cintura di sicurezza consente di rego-
lare il livello di gonfiaggio degli airbag
anteriori a tecnologia avanzata.
Questa vettura è dotata di airbag la-
terali supplementari a tendina gonfia-
bile (SABIC) per proteggere il condu-
cente e i passeggeri che occupano i
sedili anteriori e i sedili posteriori vi-
cino ai cristalli. Gli airbag SABIC sono
situati sopra i cristalli laterali e i rela-
tivi coperchi recano la scritta SRS
AIRBAG.
Questa vettura è dotata di airbag la-
terali supplementari montati sul se-
dile (SAB). Gli airbag laterali supple-
mentari montati sul sedile sonocontrassegnati da un'etichetta airbag
cucita sul lato esterno dei sedili ante-
riori.
NOTA:
 I coperchi degli airbag non sono
immediatamente visibili sul ri-
vestimento interno; tuttavia si
aprono durante il gonfiaggio
dell'airbag.
 Dopo un incidente, rivolgersi immediatamente al centro assi-
stenziale autorizzato di zona.
COMPONENTI
DELL'IMPIANTO AIRBAG
La vettura può essere dotata dei se-
guenti componenti impianto airbag:
 centralina sistemi di protezione (ORC);
 spia airbag;
 volante e piantone sterzo;
 plancia portastrumenti;
 imbottitura protezione ginocchia passeggero anteriore (per versioni/
mercati, dove previsto);  airbag anteriore a tecnologia avan-
zata lato guida;
 airbag anteriore a tecnologia avan- zata lato passeggero;
 airbag laterali supplementari mon- tati sul sedile (SAB);
 airbag laterali supplementari a ten- dina gonfiabili (SABIC);
 sensori d'urto anteriori e laterali;
 pretensionatori delle cinture di si- curezza anteriori e interruttore
sulla fibbia della cintura di sicu-
rezza.
FUNZIONI DEGLI AIRBAG
ANTERIORI A
TECNOLOGIA AVANZATA
L'impianto degli airbag anteriori a
tecnologia avanzata è costituito da
airbag anteriori lato guida e lato pas-
seggero multistadio. L'impianto ri-
sponde con un'energia adeguata al li-
vello di gravità e al tipo di urto in base
al rilevamento della centralina sistemi
di protezione (ORC) che potrebbe ri-
cevere informazioni dai sensori d'urto
frontali.
51

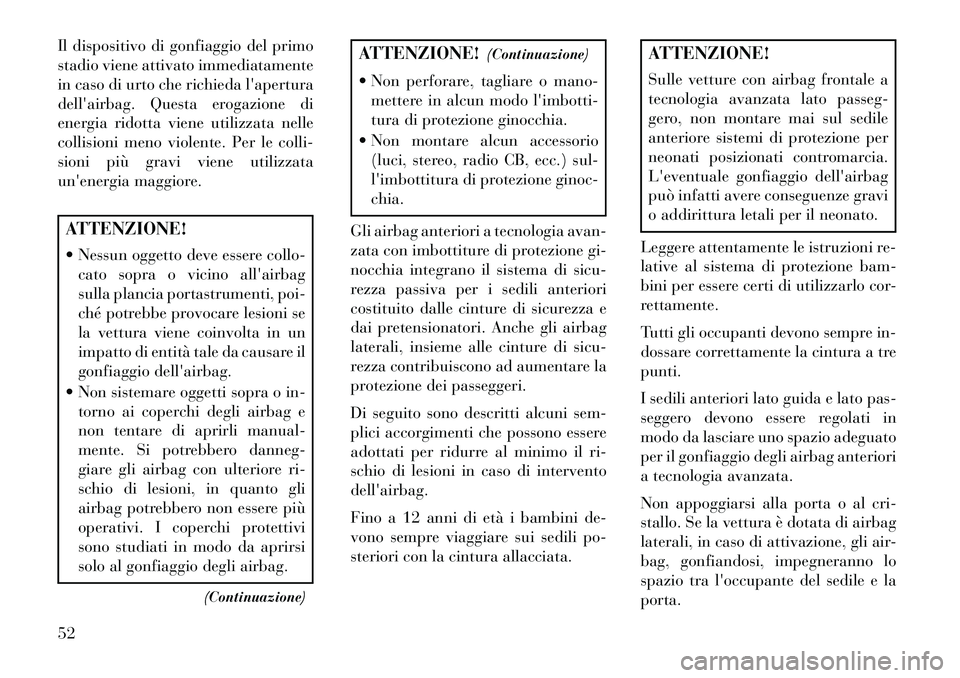

Il dispositivo di gonfiaggio del primo
stadio viene attivato immediatamente
in caso di urto che richieda l'apertura
dell'airbag. Questa erogazione di
energia ridotta viene utilizzata nelle
collisioni meno violente. Per le colli-
sioni più gravi viene utilizzata
un'energia maggiore.ATTENZIONE!
 Nessun oggetto deve essere collo-cato sopra o vicino all'airbag
sulla plancia portastrumenti, poi-
ché potrebbe provocare lesioni se
la vettura viene coinvolta in un
impatto di entità tale da causare il
gonfiaggio dell'airbag.
 Non sistemare oggetti sopra o in- torno ai coperchi degli airbag e
non tentare di aprirli manual-
mente. Si potrebbero danneg-
giare gli airbag con ulteriore ri-
schio di lesioni, in quanto gli
airbag potrebbero non essere più
operativi. I coperchi protettivi
sono studiati in modo da aprirsi
solo al gonfiaggio degli airbag.
(Continuazione)
ATTENZIONE! (Continuazione)
 Non perforare, tagliare o mano- mettere in alcun modo l'imbotti-
tura di protezione ginocchia.
 Non montare alcun accessorio (luci, stereo, radio CB, ecc.) sul-
l'imbottitura di protezione ginoc-
chia.
Gli airbag anteriori a tecnologia avan-
zata con imbottiture di protezione gi-
nocchia integrano il sistema di sicu-
rezza passiva per i sedili anteriori
costituito dalle cinture di sicurezza e
dai pretensionatori. Anche gli airbag
laterali, insieme alle cinture di sicu-
rezza contribuiscono ad aumentare la
protezione dei passeggeri.
Di seguito sono descritti alcuni sem-
plici accorgimenti che possono essere
adottati per ridurre al minimo il ri-
schio di lesioni in caso di intervento
dell'airbag.
Fino a 12 anni di età i bambini de-
vono sempre viaggiare sui sedili po-
steriori con la cintura allacciata.
ATTENZIONE!
Sulle vetture con airbag frontale a
tecnologia avanzata lato passeg-
gero, non montare mai sul sedile
anteriore sistemi di protezione per
neonati posizionati contromarcia.
L'eventuale gonfiaggio dell'airbag
può infatti avere conseguenze gravi
o addirittura letali per il neonato.
Leggere attentamente le istruzioni re-
lative al sistema di protezione bam-
bini per essere certi di utilizzarlo cor-
rettamente.
Tutti gli occupanti devono sempre in-
dossare correttamente la cintura a tre
punti.
I sedili anteriori lato guida e lato pas-
seggero devono essere regolati in
modo da lasciare uno spazio adeguato
per il gonfiaggio degli airbag anteriori
a tecnologia avanzata.
Non appoggiarsi alla porta o al cri-
stallo. Se la vettura è dotata di airbag
laterali, in caso di attivazione, gli air-
bag, gonfiandosi, impegneranno lo
spazio tra l'occupante del sedile e la
porta.
52

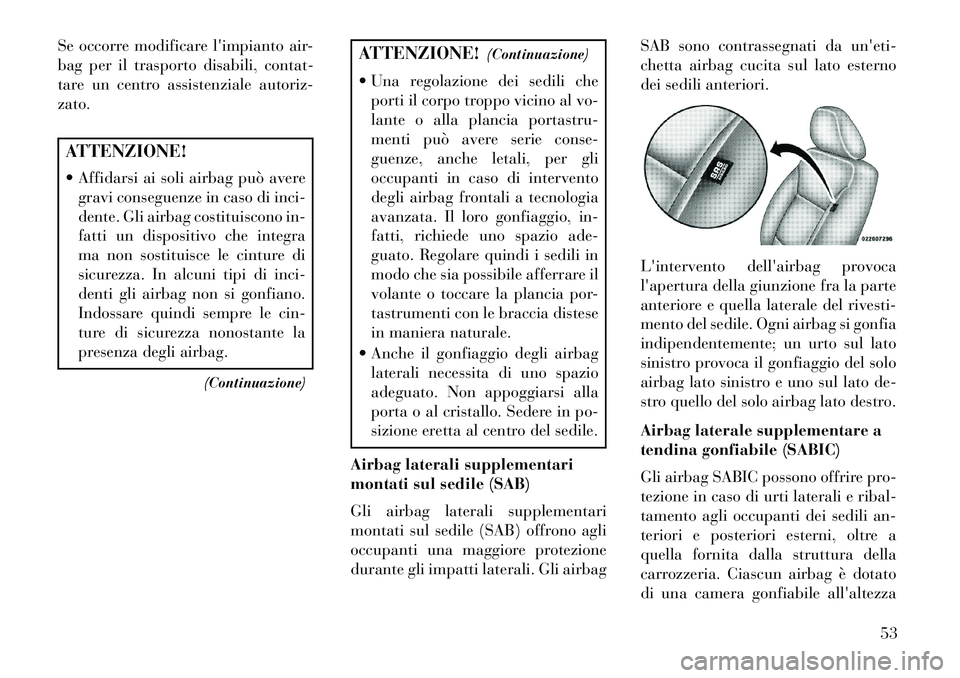

Se occorre modificare l'impianto air-
bag per il trasporto disabili, contat-
tare un centro assistenziale autoriz-
zato.ATTENZIONE!
 Affidarsi ai soli airbag può averegravi conseguenze in caso di inci-
dente. Gli airbag costituiscono in-
fatti un dispositivo che integra
ma non sostituisce le cinture di
sicurezza. In alcuni tipi di inci-
denti gli airbag non si gonfiano.
Indossare quindi sempre le cin-
ture di sicurezza nonostante la
presenza degli airbag.
(Continuazione)
ATTENZIONE! (Continuazione)
 Una regolazione dei sedili che porti il corpo troppo vicino al vo-
lante o alla plancia portastru-
menti può avere serie conse-
guenze, anche letali, per gli
occupanti in caso di intervento
degli airbag frontali a tecnologia
avanzata. Il loro gonfiaggio, in-
fatti, richiede uno spazio ade-
guato. Regolare quindi i sedili in
modo che sia possibile afferrare il
volante o toccare la plancia por-
tastrumenti con le braccia distese
in maniera naturale.
 Anche il gonfiaggio degli airbag laterali necessita di uno spazio
adeguato. Non appoggiarsi alla
porta o al cristallo. Sedere in po-
sizione eretta al centro del sedile.
Airbag laterali supplementari
montati sul sedile (SAB)
Gli airbag laterali supplementari
montati sul sedile (SAB) offrono agli
occupanti una maggiore protezione
durante gli impatti laterali. Gli airbag SAB sono contrassegnati da un'eti-
chetta airbag cucita sul lato esterno
dei sedili anteriori.
L'intervento dell'airbag provoca
l'apertura della giunzione fra la parte
anteriore e quella laterale del rivesti-
mento del sedile. Ogni airbag si gonfia
indipendentemente; un urto sul lato
sinistro provoca il gonfiaggio del solo
airbag lato sinistro e uno sul lato de-
stro quello del solo airbag lato destro.
Airbag laterale supplementare a
tendina gonfiabile (SABIC)
Gli airbag SABIC possono offrire pro-
tezione in caso di urti laterali e ribal-
tamento agli occupanti dei sedili an-
teriori e posteriori esterni, oltre a
quella fornita dalla struttura della
carrozzeria. Ciascun airbag è dotato
di una camera gonfiabile all'altezza
53

della testa di ciascun occupante dei
sedili esterni, per ridurre la possibilità
di lesioni alla testa dovute a impatti
laterali. Gli airbag SABIC si gonfiano
verso il basso, coprendo entrambi i
cristalli sul lato dell'urto.
NOTA:
 In caso di ribaltamento dellavettura, i pretensionatori e/o gli
airbag SAB e SABIC ubicati su
entrambi i lati della vettura po-
trebbero attivarsi.
 I coperchi degli airbag non sono immediatamente visibili sul ri-
vestimento interno; tuttavia si
aprono durante il gonfiaggio
dell'airbag.
 Una regolazione dei sedili che porti il corpo troppo vicino agli
airbag SAB e SABIC durante il
gonfiaggio può comportare gravi
lesioni con conseguenze anche
letali.
L'impianto è dotato di sensori d'urto
laterali, tarati per l'attivazione in caso di urti tali da richiedere la protezione
dei passeggeri tramite gli airbag late-
rali.
ATTENZIONE!
 La vettura è dotata di airbag la-
terali supplementari a tendina
gonfiabile (SABIC) sul lato destro
e sul lato sinistro, non accatastare
bagagli o altri carichi tanto in alto
da bloccare la zona degli airbag
SABIC. La zona di ubicazione
dell'airbag SABIC deve rimanere
sgombra da ostruzioni.
 Non utilizzare fodere coprisedile e non interporre altri oggetti tra
l'occupante e l'airbag laterale; le
prestazioni possono risultare
compromesse e/o gli oggetti inter-
posti possono provocare gravi le-
sioni.
Imbottiture di protezione
ginocchia
Le imbottiture di protezione ginoc-
chia, oltre a svolgere questa funzione, contribuiscono a mantenere gli occu-
panti dei sedili anteriori nella posi-
zione migliore per interagire con gli
airbag anteriori a tecnologia avan-
zata.
Gli airbag anteriori a tecnologia avan-
zata con imbottiture di protezione gi-
nocchia integrano il sistema di sicu-
rezza passiva per i sedili anteriori
costituito dalle cinture di sicurezza e
dai pretensionatori. Anche gli airbag
laterali, insieme alle cinture di sicu-
rezza contribuiscono ad aumentare la
protezione dei passeggeri.
Sensori e comandi di
attivazione airbag
Centralina sistemi di protezione
(ORC)
L'
ORC fa parte di un sistema di
sicurezza regolamentato prescritto
per la vettura.
L'ORC determina se attivare o meno
gli airbag anteriori e/o laterali in caso
di urto frontale o laterale. In base ai
segnali del sensore d'urto, la centra-
lina ORC aziona gli airbag anteriori a
54

tecnologia avanzata, gli airbag SA-
BIC, gli airbag laterali supplementari
montati sul sedile (SAB) e i pretensio-
natori delle cinture di sicurezza ante-
riori, secondo necessità, a seconda del
tipo e della violenza dell'urto.
Gli airbag anteriori a tecnologia avan-
zata sono progettati per fornire un'ul-
teriore protezione, come integrazione
alle cinture di sicurezza in determinati
urti frontali, a seconda di numerosi
fattori quali il tipo e la violenza del-
l'urto. Gli airbag anteriori a tecnolo-
gia avanzata non sono pensati per ri-
durre il rischio di lesioni in caso di urti
posteriori, laterali o di ribaltamento.
Gli airbag anteriori a tecnologia avan-
zata non si attivano in tutti gli urti
frontali, compresi alcuni che potreb-
bero provocare danni di notevole en-
tità alla vettura, ad esempio, determi-
nati urti contro pali, contro autocarri
e con angolazioni sfalsate. D'altra
parte, a seconda del tipo e del punto
dell'urto, gli airbag anteriori a tecno-
logia avanzata possono attivarsi in
caso di incidenti che provocano dannilimitati alla parte anteriore della vet-
tura, ma che sono caratterizzati da
una forte decelerazione iniziale.
Gli airbag laterali non si attivano in
tutti gli urti laterali. L'attivazione de-
gli airbag laterali dipende dal tipo e
dalla violenza dell'urto.
Dal momento che i sensori airbag mi-
surano la decelerazione della vettura
nel tempo, la velocità della vettura e i
danni subiti, di per sé non costitui-
scono una buona indicazione per sta-
bilire se un airbag avrebbe dovuto o
meno attivarsi.
Le cinture di sicurezza sono necessa-
rie per la protezione degli occupanti in
tutti gli incidenti e servono anche a
mantenere il corpo nella posizione
corretta, a distanza dall'airbag in fase
di gonfiaggio.
Ogni volta che il dispositivo di accen-
sione è nella posizione START o RUN,
la centralina ORC verifica la funzio-
nalità dei componenti elettronici del
sistema. Se il dispositivo di accensione
si trova nella posizione OFF, in quellaACC o non è inserito, gli airbag non
sono attivati e non si gonfieranno.
L'ORC dispone di un sistema di
alimentazione ausiliario che aziona gli
airbag anche in caso di calo o scolle-
gamento della batteria prima dell'in-
tervento degli airbag.
Inoltre, l'ORC attiva la spia
airbag nella plancia porta-
strumenti per quattro - otto
secondi circa effettuando
un'autodiagnosi in fase di accensione.
Dopo l'autodiagnosi iniziale, la spia
airbag si spegne. Il mancato spegni-
mento della spia airbag o la sua tem-
poranea o permanente riaccensione
indicano la presenza di un'anomalia
nel sistema. Se dopo l'avviamento a
freddo la spia si accende, viene
emessa una segnalazione acustica
continua.
È prevista anche una diagnosi che
provoca l'accensione della spia airbag
sul quadro strumenti in caso di rileva-
mento di un guasto che potrebbe com-
promettere l'impianto airbag. Viene
inoltre registrata la tipologia di mal-
funzionamento rilevato.
55

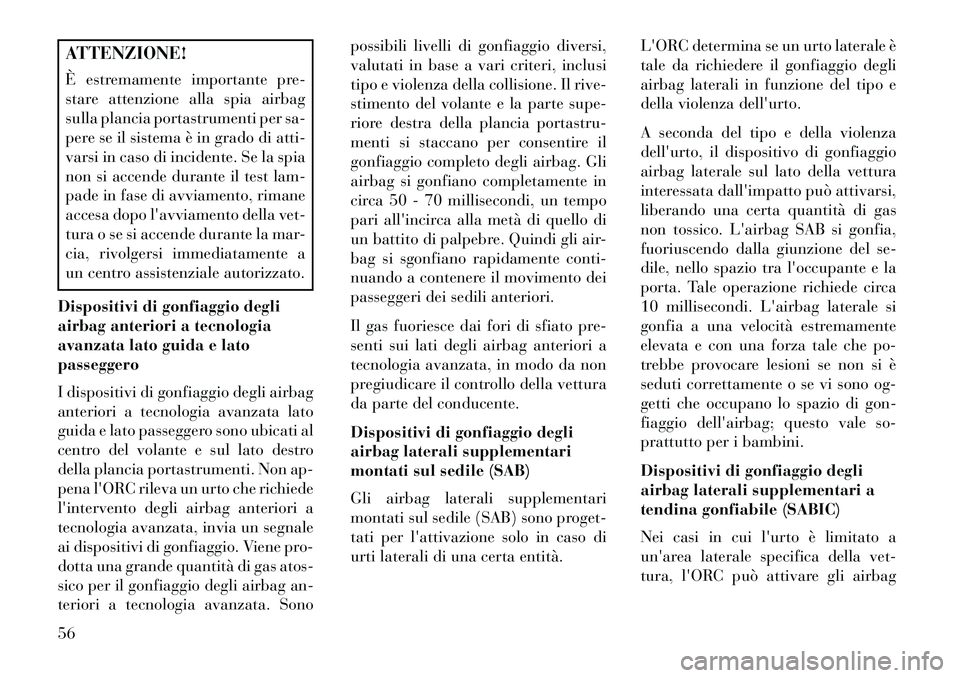

ATTENZIONE!
È estremamente importante pre-
stare attenzione alla spia airbag
sulla plancia portastrumenti per sa-
pere se il sistema è in grado di atti-
varsi in caso di incidente. Se la spia
non si accende durante il test lam-
pade in fase di avviamento, rimane
accesa dopo l'avviamento della vet-
tura o se si accende durante la mar-
cia, rivolgersi immediatamente a
un centro assistenziale autorizzato.
Dispositivi di gonfiaggio degli
airbag anteriori a tecnologia
avanzata lato guida e lato
passeggero
I dispositivi di gonfiaggio degli airbag
anteriori a tecnologia avanzata lato
guida e lato passeggero sono ubicati al
centro del volante e sul lato destro
della plancia portastrumenti. Non ap-
pena l'ORC rileva un urto che richiede
l'intervento degli airbag anteriori a
tecnologia avanzata, invia un segnale
ai dispositivi di gonfiaggio. Viene pro-
dotta una grande quantità di gas atos-
sico per il gonfiaggio degli airbag an-
teriori a tecnologia avanzata. Sono possibili livelli di gonfiaggio diversi,
valutati in base a vari criteri, inclusi
tipo e violenza della collisione. Il rive-
stimento del volante e la parte supe-
riore destra della plancia portastru-
menti si staccano per consentire il
gonfiaggio completo degli airbag. Gli
airbag si gonfiano completamente in
circa 50 - 70 millisecondi, un tempo
pari all'incirca alla metà di quello di
un battito di palpebre. Quindi gli air-
bag si sgonfiano rapidamente conti-
nuando a contenere il movimento dei
passeggeri dei sedili anteriori.
Il gas fuoriesce dai fori di sfiato pre-
senti sui lati degli airbag anteriori a
tecnologia avanzata, in modo da non
pregiudicare il controllo della vettura
da parte del conducente.
Dispositivi di gonfiaggio degli
airbag laterali supplementari
montati sul sedile (SAB)
Gli airbag laterali supplementari
montati sul sedile (SAB) sono proget-
tati per l'attivazione solo in caso di
urti laterali di una certa entità.
L'ORC determina se un urto laterale è
tale da richiedere il gonfiaggio degli
airbag laterali in funzione del tipo e
della violenza dell'urto.
A seconda del tipo e della violenza
dell'urto, il dispositivo di gonfiaggio
airbag laterale sul lato della vettura
interessata dall'impatto può attivarsi,
liberando una certa quantità di gas
non tossico. L'airbag SAB si gonfia,
fuoriuscendo dalla giunzione del se-
dile, nello spazio tra l'occupante e la
porta. Tale operazione richiede circa
10 millisecondi. L'airbag laterale si
gonfia a una velocità estremamente
elevata e con una forza tale che po-
trebbe provocare lesioni se non si è
seduti correttamente o se vi sono og-
getti che occupano lo spazio di gon-
fiaggio dell'airbag; questo vale so-
prattutto per i bambini.
Dispositivi di gonfiaggio degli
airbag laterali supplementari a
tendina gonfiabile (SABIC)
Nei casi in cui l'urto è limitato a
un'area laterale specifica della vet-
tura, l'ORC può attivare gli airbag
56

SABIC a seconda del tipo e della vio-
lenza dell'urto. In tal caso, la centra-
lina aziona solo gli airbag sul lato
della vettura che ha subito l'urto.
Viene prodotta una grande quantità
di gas atossico per il gonfiaggio degli
airbag laterali a tendina. Gonfiandosi,
l'airbag laterale a tendina allontana
con forza il bordo esterno del padi-
glione e scende a coprire il cristallo. Il
gonfiaggio dell'airbag richiede all'in-
circa 30 millisecondi (circa un quarto
del tempo di un battito di ciglia) e
avviene con una forza tale da provo-
care lesioni se il passeggero non è se-
duto correttamente con la cintura di
sicurezza allacciata o se sono presenti
oggetti nella zona di gonfiaggio. que-
sto vale soprattutto per i bambini. Lo
spessore dell'airbag laterale a tendina
è di appena 9 cm (3-1/2 poll.) circa
una volta gonfiato.
Dal momento che i sensori airbag mi-
surano la decelerazione nel tempo, la
velocità della vettura e i danni, non
costituiscono una buona indicazione
per stabilire se un airbag avrebbe do-
vuto o meno attivarsi.NOTA: in caso di ribaltamento
della vettura, i pretensionatori e/o
gli airbag SAB e SABIC ubicati su
entrambi i lati della vettura po-
trebbero attivarsi.
Sensori d'urto anteriori e laterali
Negli urti frontali e laterali, i sensori
d'urto possono aiutare la centralina
ORC a determinare la risposta ade-
guata agli impatti.
Sistema di risposta ottimizzata in
caso di incidente
Nel caso di un urto che provochi il
gonfiaggio degli airbag, se la rete di
comunicazione e l'alimentazione re-
stano intatte, a seconda del tipo di
evento, l'ORC determina se il sistema
deve effettuare le seguenti operazioni:
 esclusione dell'alimentazione car-
burante al motore;
 accensione delle luci di emergenza finché la batteria è carica o l'accen-
sione non viene posizionata su
OFF;
 attivazione dell'illuminazione in- terna che rimane attiva fin quando la batteria è carica o la chiave elet-
tronica viene tolta dal dispositivo di
accensione;
 sblocco automatico delle porte.
Per ripristinare le funzioni del sistema
in seguito a una collisione, il disposi-
tivo di accensione deve essere spostato
da attivato a disattivato.
Conseguenze dell'attivazione
degli airbag
Gli airbag anteriori a tecnologia avan-
zata sono progettati per sgonfiarsi su-
bito dopo l'attivazione.
NOTA: Gli airbag anteriori e/o la-
terali non si attivano in tutti gli
urti, il che non significa che il si-
stema sia difettoso.
Il gonfiaggio degli airbag in caso di
incidente può avere le seguenti conse-
guenze:
 Il nylon con cui è costruito l'airbag può causare abrasioni e/o arrossa-
menti della cute agli occupanti dei
sedili anteriori. Le abrasioni sono
simili alle ustioni da sfregamento,
come quelle causate da una fune o
57

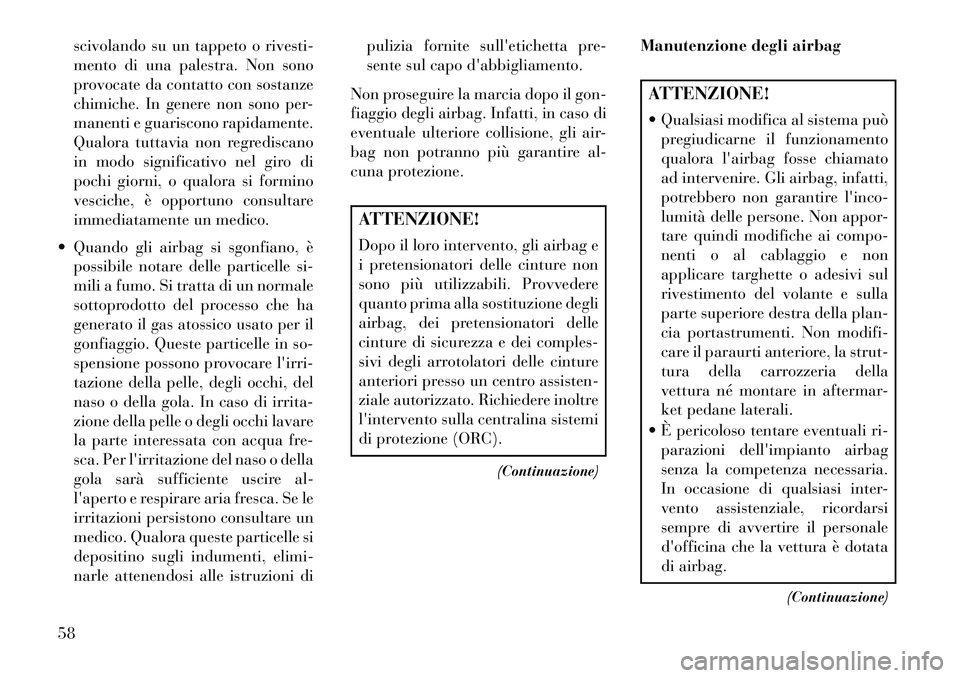

scivolando su un tappeto o rivesti-
mento di una palestra. Non sono
provocate da contatto con sostanze
chimiche. In genere non sono per-
manenti e guariscono rapidamente.
Qualora tuttavia non regrediscano
in modo significativo nel giro di
pochi giorni, o qualora si formino
vesciche, è opportuno consultare
immediatamente un medico.
 Quando gli airbag si sgonfiano, è possibile notare delle particelle si-
mili a fumo. Si tratta di un normale
sottoprodotto del processo che ha
generato il gas atossico usato per il
gonfiaggio. Queste particelle in so-
spensione possono provocare l'irri-
tazione della pelle, degli occhi, del
naso o della gola. In caso di irrita-
zione della pelle o degli occhi lavare
la parte interessata con acqua fre-
sca. Per l'irritazione del naso o della
gola sarà sufficiente uscire al-
l'aperto e respirare aria fresca. Se le
irritazioni persistono consultare un
medico. Qualora queste particelle si
depositino sugli indumenti, elimi-
narle attenendosi alle istruzioni di pulizia fornite sull'etichetta pre-
sente sul capo d'abbigliamento.
Non proseguire la marcia dopo il gon-
fiaggio degli airbag. Infatti, in caso di
eventuale ulteriore collisione, gli air-
bag non potranno più garantire al-
cuna protezione.
ATTENZIONE!
Dopo il loro intervento, gli airbag e
i pretensionatori delle cinture non
sono più utilizzabili. Provvedere
quanto prima alla sostituzione degli
airbag, dei pretensionatori delle
cinture di sicurezza e dei comples-
sivi degli arrotolatori delle cinture
anteriori presso un centro assisten-
ziale autorizzato. Richiedere inoltre
l'intervento sulla centralina sistemi
di protezione (ORC).
(Continuazione) Manutenzione degli airbag
ATTENZIONE!
 Qualsiasi modifica al sistema può
pregiudicarne il funzionamento
qualora l'airbag fosse chiamato
ad intervenire. Gli airbag, infatti,
potrebbero non garantire l'inco-
lumità delle persone. Non appor-
tare quindi modifiche ai compo-
nenti o al cablaggio e non
applicare targhette o adesivi sul
rivestimento del volante e sulla
parte superiore destra della plan-
cia portastrumenti. Non modifi-
care il paraurti anteriore, la strut-
tura della carrozzeria della
vettura né montare in aftermar-
ket pedane laterali.
 È pericoloso tentare eventuali ri- parazioni dell'impianto airbag
senza la competenza necessaria.
In occasione di qualsiasi inter-
vento assistenziale, ricordarsi
sempre di avvertire il personale
d'officina che la vettura è dotata
di airbag.
(Continuazione)
58
