2013 Lancia Voyager Libretto Uso Manutenzione (in Italian)

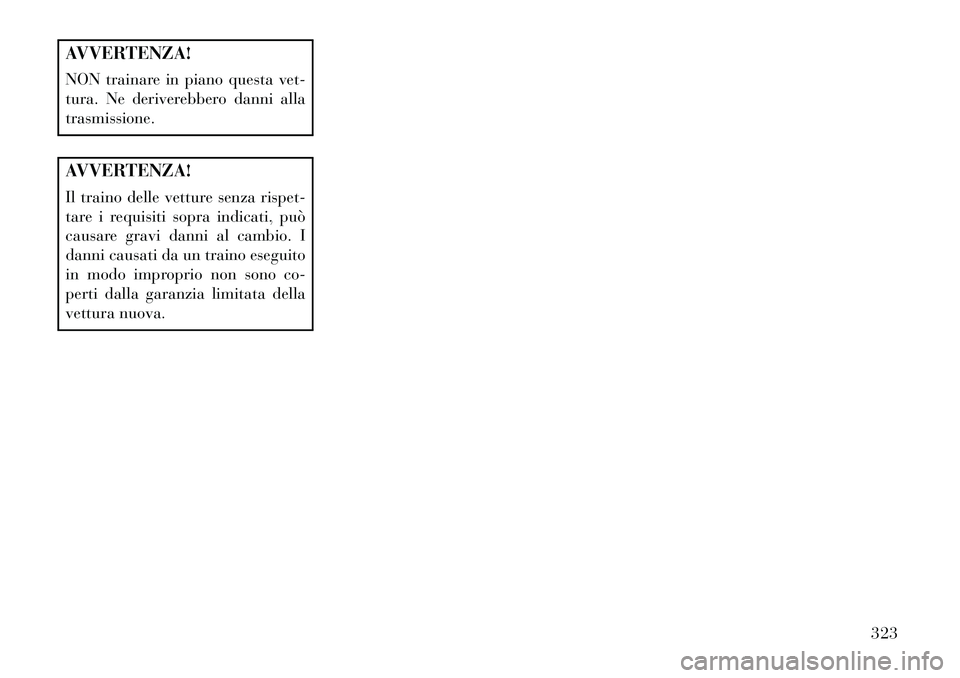

AVVERTENZA!
NON trainare in piano questa vet-
tura. Ne deriverebbero danni alla
trasmissione.AVVERTENZA!
Il traino delle vetture senza rispet-
tare i requisiti sopra indicati, può
causare gravi danni al cambio. I
danni causati da un traino eseguito
in modo improprio non sono co-
perti dalla garanzia limitata della
vettura nuova.323

324

6

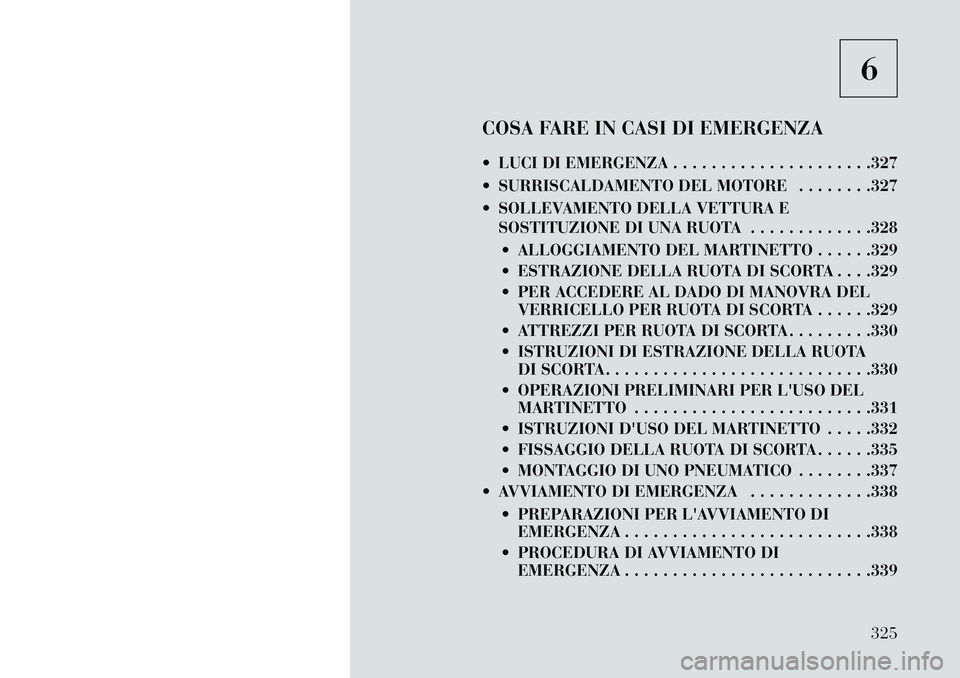

COSA FARE IN CASI DI EMERGENZA
 LUCI DI EMERGENZA . . . . . . . . . . . . . . . . . . . . .327
 SURRISCALDAMENTO DEL MOTORE . . . . . . . .327
 SOLLEVAMENTO DELLA VETTURA E SOSTITUZIONE DI UNA RUOTA . . . . . . . . . . . . .328
 ALLOGGIAMENTO DEL MARTINETTO . . . . . .329
 ESTRAZIONE DELLA RUOTA DI SCORTA . . . .329
 PER ACCEDERE AL DADO DI MANOVRA DEL VERRICELLO PER RUOTA DI SCORTA . . . . . .329
 ATTREZZI PER RUOTA DI SCORTA . . . . . . . . .330
 ISTRUZIONI DI ESTRAZIONE DELLA RUOTA DI SCORTA. . . . . . . . . . . . . . . . . . . . . . . . . . . .330
 OPERAZIONI PRELIMINARI PER L'USO DEL MARTINETTO . . . . . . . . . . . . . . . . . . . . . . . . .331
 ISTRUZIONI D'USO DEL MARTINETTO . . . . .332
 FISSAGGIO DELLA RUOTA DI SCORTA . . . . . .335
 MONTAGGIO DI UNO PNEUMATICO . . . . . . . .337
 AVVIAMENTO DI EMERGENZA . . . . . . . . . . . . .338
 PREPARAZIONI PER L'AVVIAMENTO DIEMERGENZA . . . . . . . . . . . . . . . . . . . . . . . . . .338
 PROCEDURA DI AVVIAMENTO DI EMERGENZA . . . . . . . . . . . . . . . . . . . . . . . . . .339
325

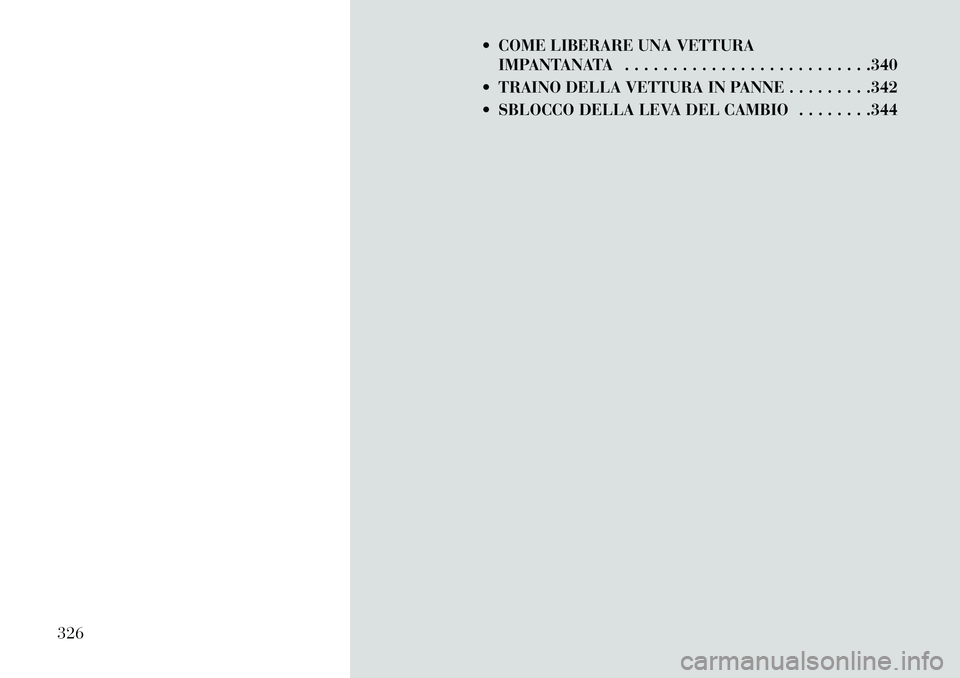

 COME LIBERARE UNA VETTURAIMPANTANATA . . . . . . . . . . . . . . . . . . . . . . . . . .340
 TRAINO DELLA VETTURA IN PANNE . . . . . . . . .342
 SBLOCCO DELLA LEVA DEL CAMBIO . . . . . . . .344
326

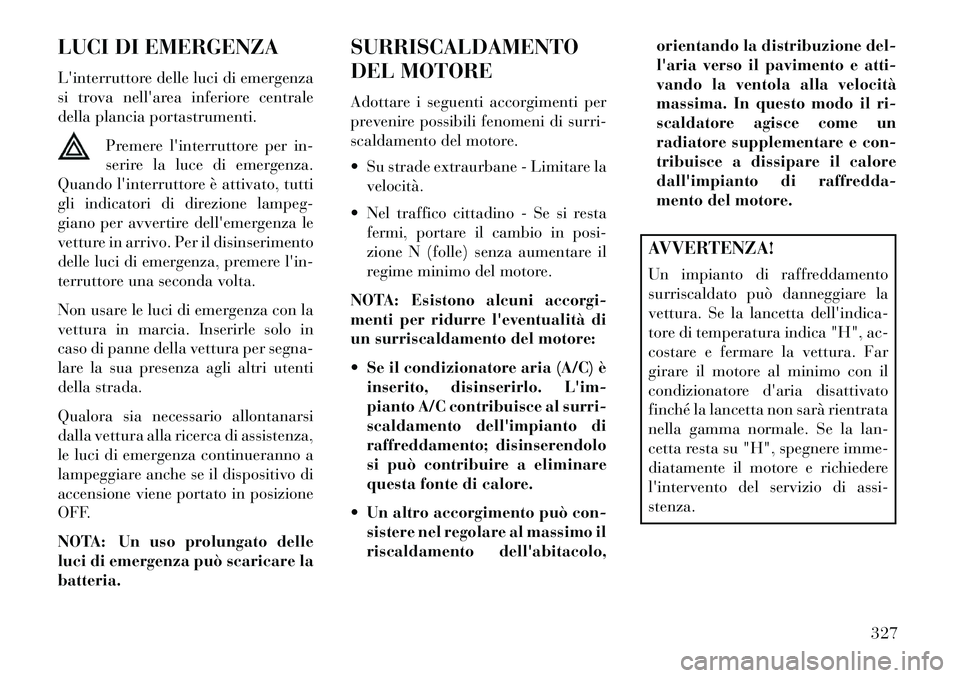

LUCI DI EMERGENZA
L'interruttore delle luci di emergenza
si trova nell'area inferiore centrale
della plancia portastrumenti.Premere l'interruttore per in-
serire la luce di emergenza.
Quando l'interruttore è attivato, tutti
gli indicatori di direzione lampeg-
giano per avvertire dell'emergenza le
vetture in arrivo. Per il disinserimento
delle luci di emergenza, premere l'in-
terruttore una seconda volta.
Non usare le luci di emergenza con la
vettura in marcia. Inserirle solo in
caso di panne della vettura per segna-
lare la sua presenza agli altri utenti
della strada.
Qualora sia necessario allontanarsi
dalla vettura alla ricerca di assistenza,
le luci di emergenza continueranno a
lampeggiare anche se il dispositivo di
accensione viene portato in posizione
OFF.
NOTA: Un uso prolungato delle
luci di emergenza può scaricare la
batteria. SURRISCALDAMENTO
DEL MOTORE
Adottare i seguenti accorgimenti per
prevenire possibili fenomeni di surri-
scaldamento del motore.
 Su strade extraurbane - Limitare la
velocità.
 Nel traffico cittadino - Se si resta fermi, portare il cambio in posi-
zione N (folle) senza aumentare il
regime minimo del motore.
NOTA: Esistono alcuni accorgi-
menti per ridurre l'eventualità di
un surriscaldamento del motore:
 Se il condizionatore aria (A/C) è inserito, disinserirlo. L'im-
pianto A/C contribuisce al surri-
scaldamento dell'impianto di
raffreddamento; disinserendolo
si può contribuire a eliminare
questa fonte di calore.
 Un altro accorgimento può con- sistere nel regolare al massimo il
riscaldamento dell'abitacolo, orientando la distribuzione del-
l'aria verso il pavimento e atti-
vando la ventola alla velocità
massima. In questo modo il ri-
scaldatore agisce come un
radiatore supplementare e con-
tribuisce a dissipare il calore
dall'impianto di raffredda-
mento del motore.
AVVERTENZA!
Un impianto di raffreddamento
surriscaldato può danneggiare la
vettura. Se la lancetta dell'indica-
tore di temperatura indica "H", ac-
costare e fermare la vettura. Far
girare il motore al minimo con il
condizionatore d'aria disattivato
finché la lancetta non sarà rientrata
nella gamma normale. Se la lan-
cetta resta su "H", spegnere imme-
diatamente il motore e richiedere
l'intervento del servizio di assi-
stenza.
327

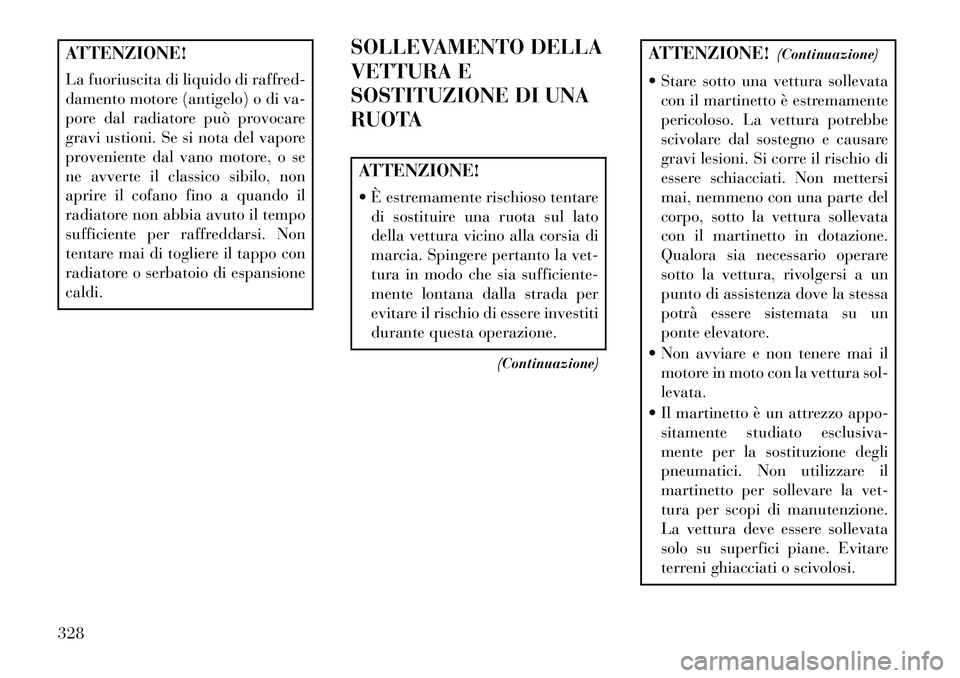

ATTENZIONE!
La fuoriuscita di liquido di raffred-
damento motore (antigelo) o di va-
pore dal radiatore può provocare
gravi ustioni. Se si nota del vapore
proveniente dal vano motore, o se
ne avverte il classico sibilo, non
aprire il cofano fino a quando il
radiatore non abbia avuto il tempo
sufficiente per raffreddarsi. Non
tentare mai di togliere il tappo con
radiatore o serbatoio di espansione
caldi.SOLLEVAMENTO DELLA
VETTURA E
SOSTITUZIONE DI UNA
RUOTA
ATTENZIONE!
 È estremamente rischioso tentare
di sostituire una ruota sul lato
della vettura vicino alla corsia di
marcia. Spingere pertanto la vet-
tura in modo che sia sufficiente-
mente lontana dalla strada per
evitare il rischio di essere investiti
durante questa operazione.
(Continuazione)
ATTENZIONE! (Continuazione)
 Stare sotto una vettura sollevata con il martinetto è estremamente
pericoloso. La vettura potrebbe
scivolare dal sostegno e causare
gravi lesioni. Si corre il rischio di
essere schiacciati. Non mettersi
mai, nemmeno con una parte del
corpo, sotto la vettura sollevata
con il martinetto in dotazione.
Qualora sia necessario operare
sotto la vettura, rivolgersi a un
punto di assistenza dove la stessa
potrà essere sistemata su un
ponte elevatore.
 Non avviare e non tenere mai il motore in moto con la vettura sol-
levata.
 Il martinetto è un attrezzo appo- sitamente studiato esclusiva-
mente per la sostituzione degli
pneumatici. Non utilizzare il
martinetto per sollevare la vet-
tura per scopi di manutenzione.
La vettura deve essere sollevata
solo su superfici piane. Evitare
terreni ghiacciati o scivolosi.
328

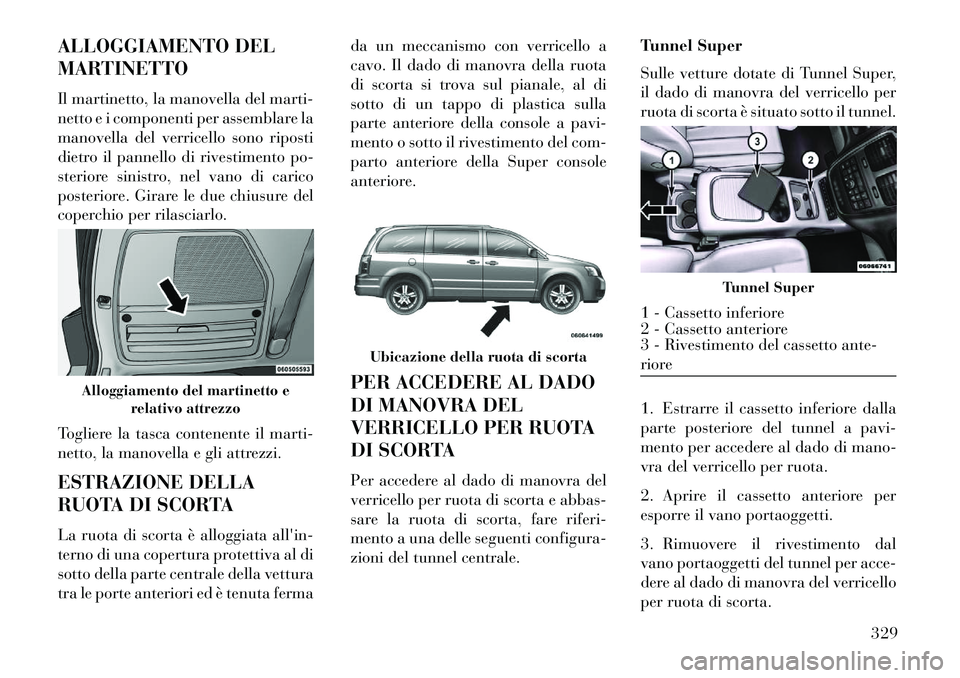

ALLOGGIAMENTO DEL
MARTINETTO
Il martinetto, la manovella del marti-
netto e i componenti per assemblare la
manovella del verricello sono riposti
dietro il pannello di rivestimento po-
steriore sinistro, nel vano di carico
posteriore. Girare le due chiusure del
coperchio per rilasciarlo.
Togliere la tasca contenente il marti-
netto, la manovella e gli attrezzi.
ESTRAZIONE DELLA
RUOTA DI SCORTA
La ruota di scorta è alloggiata all'in-
terno di una copertura protettiva al di
sotto della parte centrale della vettura
tra le porte anteriori ed è tenuta fermada un meccanismo con verricello a
cavo. Il dado di manovra della ruota
di scorta si trova sul pianale, al di
sotto di un tappo di plastica sulla
parte anteriore della console a pavi-
mento o sotto il rivestimento del com-
parto anteriore della Super console
anteriore.
PER ACCEDERE AL DADO
DI MANOVRA DEL
VERRICELLO PER RUOTA
DI SCORTA
Per accedere al dado di manovra del
verricello per ruota di scorta e abbas-
sare la ruota di scorta, fare riferi-
mento a una delle seguenti configura-
zioni del tunnel centrale.
Tunnel Super
Sulle vetture dotate di Tunnel Super,
il dado di manovra del verricello per
ruota di scorta è situato sotto il tunnel.
1. Estrarre il cassetto inferiore dalla
parte posteriore del tunnel a pavi-
mento per accedere al dado di mano-
vra del verricello per ruota.
2. Aprire il cassetto anteriore per
esporre il vano portaoggetti.
3. Rimuovere il rivestimento dal
vano portaoggetti del tunnel per acce-
dere al dado di manovra del verricello
per ruota di scorta.
Alloggiamento del martinetto e
relativo attrezzo
Ubicazione della ruota di scorta
Tunnel Super
1 - Cassetto inferiore
2 - Cassetto anteriore
3 - Rivestimento del cassetto ante-
riore
329

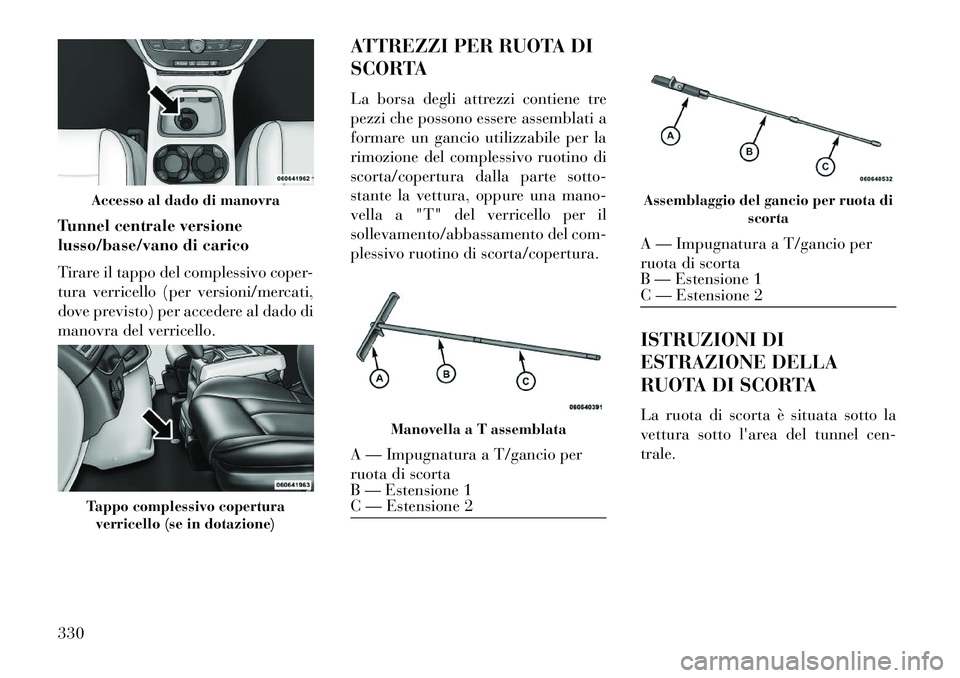

Tunnel centrale versione
lusso/base/vano di carico
Tirare il tappo del complessivo coper-
tura verricello (per versioni/mercati,
dove previsto) per accedere al dado di
manovra del verricello.ATTREZZI PER RUOTA DI
SCORTA
La borsa degli attrezzi contiene tre
pezzi che possono essere assemblati a
formare un gancio utilizzabile per la
rimozione del complessivo ruotino di
scorta/copertura dalla parte sotto-
stante la vettura, oppure una mano-
vella a "T" del verricello per il
sollevamento/abbassamento del com-
plessivo ruotino di scorta/copertura.
ISTRUZIONI DI
ESTRAZIONE DELLA
RUOTA DI SCORTA
La ruota di scorta è situata sotto la
vettura sotto l'area del tunnel cen-
trale.
Accesso al dado di manovraTappo complessivo coperturaverricello (se in dotazione)
Manovella a T assemblata
A — Impugnatura a T/gancio per
ruota di scorta
B — Estensione 1
C — Estensione 2
Assemblaggio del gancio per ruota di scortaA — Impugnatura a T/gancio per
ruota di scorta
B — Estensione 1
C — Estensione 2
330
