2013 Lancia Voyager Libretto Uso Manutenzione (in Italian)

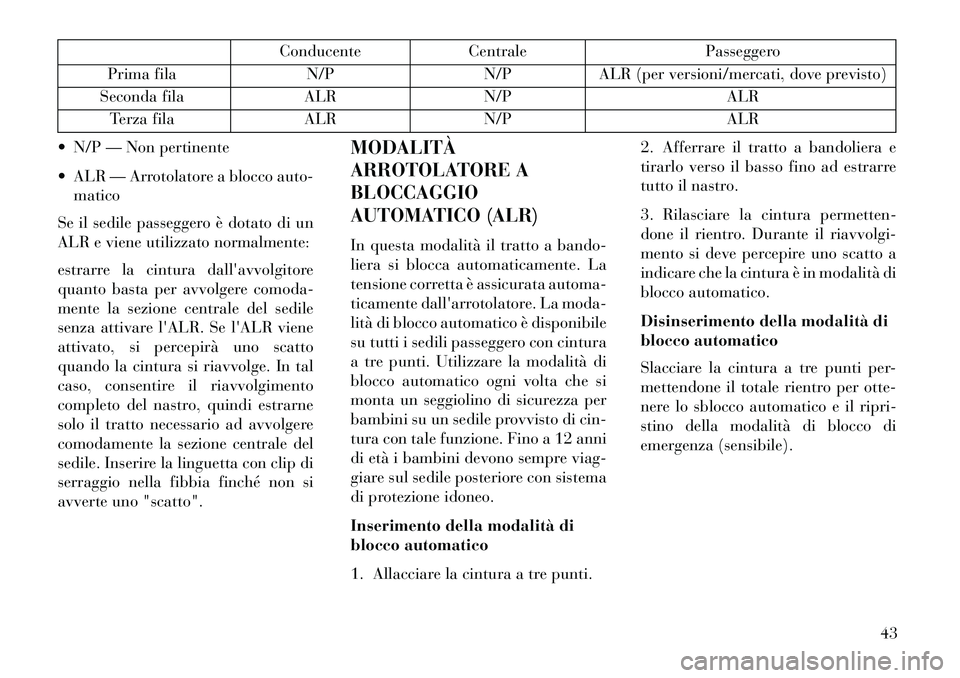

ConducenteCentrale Passeggero
Prima fila N/PN/PALR (per versioni/mercati, dove previsto)
Seconda fila ALRN/P ALR
Terza fila ALRN/P ALR
 N/P — Non pertinente
 ALR — Arrotolatore a blocco auto- matico
Se il sedile passeggero è dotato di un
ALR e viene utilizzato normalmente:
estrarre la cintura dall'avvolgitore
quanto basta per avvolgere comoda-
mente la sezione centrale del sedile
senza attivare l'ALR. Se l'ALR viene
attivato, si percepirà uno scatto
quando la cintura si riavvolge. In tal
caso, consentire il riavvolgimento
completo del nastro, quindi estrarne
solo il tratto necessario ad avvolgere
comodamente la sezione centrale del
sedile. Inserire la linguetta con clip di
serraggio nella fibbia finché non si
avverte uno "scatto". MODALITÀ
ARROTOLATORE A
BLOCCAGGIO
AUTOMATICO (ALR)
In questa modalità il tratto a bando-
liera si blocca automaticamente. La
tensione corretta è assicurata automa-
ticamente dall'arrotolatore. La moda-
lità di blocco automatico è disponibile
su tutti i sedili passeggero con cintura
a tre punti. Utilizzare la modalità di
blocco automatico ogni volta che si
monta un seggiolino di sicurezza per
bambini su un sedile provvisto di cin-
tura con tale funzione. Fino a 12 anni
di età i bambini devono sempre viag-
giare sul sedile posteriore con sistema
di protezione idoneo.
Inserimento della modalità di
blocco automatico
1. Allacciare la cintura a tre punti.2. Afferrare il tratto a bandoliera e
tirarlo verso il basso fino ad estrarre
tutto il nastro.
3. Rilasciare la cintura permetten-
done il rientro. Durante il riavvolgi-
mento si deve percepire uno scatto a
indicare che la cintura è in modalità di
blocco automatico.
Disinserimento della modalità di
blocco automatico
Slacciare la cintura a tre punti per-
mettendone il totale rientro per otte-
nere lo sblocco automatico e il ripri-
stino della modalità di blocco di
emergenza (sensibile).
43

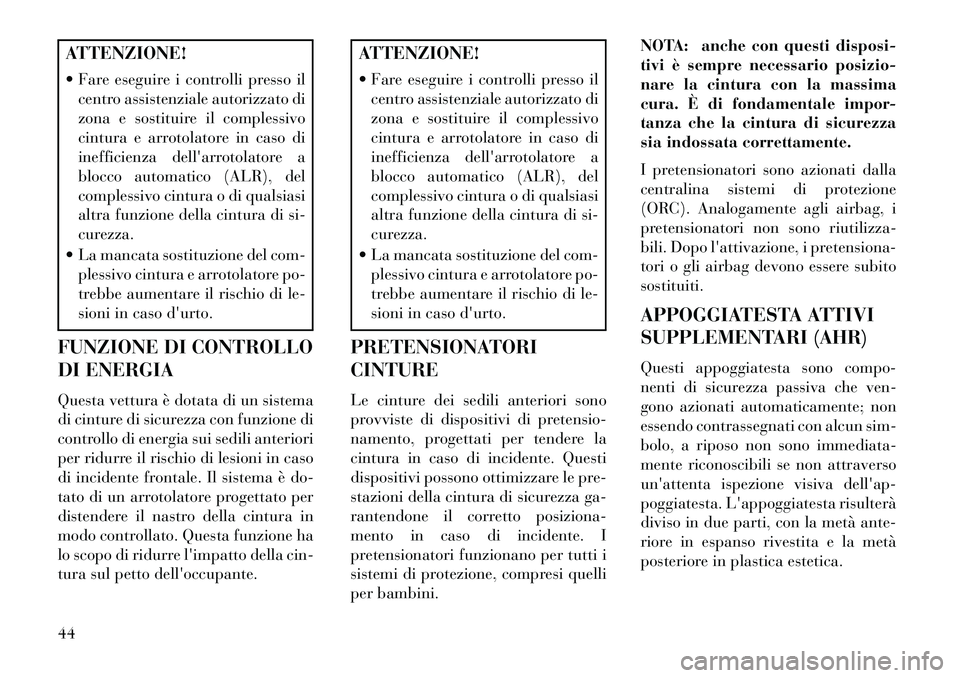

ATTENZIONE!
 Fare eseguire i controlli presso ilcentro assistenziale autorizzato di
zona e sostituire il complessivo
cintura e arrotolatore in caso di
inefficienza dell'arrotolatore a
blocco automatico (ALR), del
complessivo cintura o di qualsiasi
altra funzione della cintura di si-
curezza.
 La mancata sostituzione del com- plessivo cintura e arrotolatore po-
trebbe aumentare il rischio di le-
sioni in caso d'urto.
FUNZIONE DI CONTROLLO
DI ENERGIA
Questa vettura è dotata di un sistema
di cinture di sicurezza con funzione di
controllo di energia sui sedili anteriori
per ridurre il rischio di lesioni in caso
di incidente frontale. Il sistema è do-
tato di un arrotolatore progettato per
distendere il nastro della cintura in
modo controllato. Questa funzione ha
lo scopo di ridurre l'impatto della cin-
tura sul petto dell'occupante.
ATTENZIONE!
 Fare eseguire i controlli presso il centro assistenziale autorizzato di
zona e sostituire il complessivo
cintura e arrotolatore in caso di
inefficienza dell'arrotolatore a
blocco automatico (ALR), del
complessivo cintura o di qualsiasi
altra funzione della cintura di si-
curezza.
 La mancata sostituzione del com- plessivo cintura e arrotolatore po-
trebbe aumentare il rischio di le-
sioni in caso d'urto.
PRETENSIONATORI
CINTURE
Le cinture dei sedili anteriori sono
provviste di dispositivi di pretensio-
namento, progettati per tendere la
cintura in caso di incidente. Questi
dispositivi possono ottimizzare le pre-
stazioni della cintura di sicurezza ga-
rantendone il corretto posiziona-
mento in caso di incidente. I
pretensionatori funzionano per tutti i
sistemi di protezione, compresi quelli
per bambini. NOTA: anche con questi disposi-
tivi è sempre necessario posizio-
nare la cintura con la massima
cura. È di fondamentale impor-
tanza che la cintura di sicurezza
sia indossata correttamente.
I pretensionatori sono azionati dalla
centralina sistemi di protezione
(ORC). Analogamente agli airbag, i
pretensionatori non sono riutilizza-
bili. Dopo l'attivazione, i pretensiona-
tori o gli airbag devono essere subito
sostituiti.
APPOGGIATESTA ATTIVI
SUPPLEMENTARI (AHR)
Questi appoggiatesta sono compo-
nenti di sicurezza passiva che ven-
gono azionati automaticamente; non
essendo contrassegnati con alcun sim-
bolo, a riposo non sono immediata-
mente riconoscibili se non attraverso
un'attenta ispezione visiva dell'ap-
poggiatesta. L'appoggiatesta risulterà
diviso in due parti, con la metà ante-
riore in espanso rivestita e la metà
posteriore in plastica estetica.
44

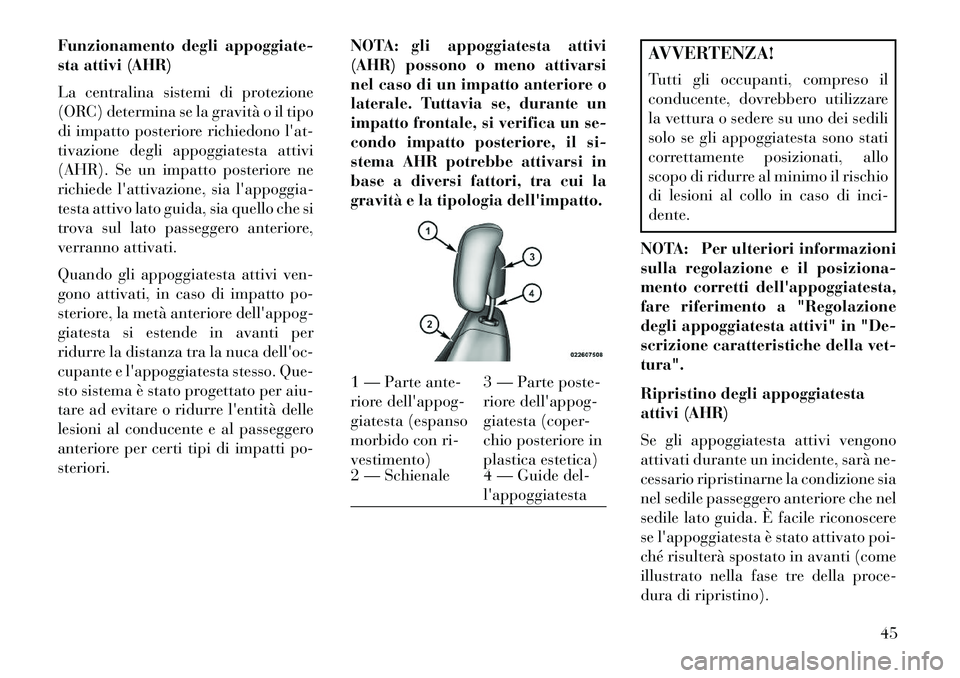

Funzionamento degli appoggiate-
sta attivi (AHR)
La centralina sistemi di protezione
(ORC) determina se la gravità o il tipo
di impatto posteriore richiedono l'at-
tivazione degli appoggiatesta attivi
(AHR). Se un impatto posteriore ne
richiede l'attivazione, sia l'appoggia-
testa attivo lato guida, sia quello che si
trova sul lato passeggero anteriore,
verranno attivati.
Quando gli appoggiatesta attivi ven-
gono attivati, in caso di impatto po-
steriore, la metà anteriore dell'appog-
giatesta si estende in avanti per
ridurre la distanza tra la nuca dell'oc-
cupante e l'appoggiatesta stesso. Que-
sto sistema è stato progettato per aiu-
tare ad evitare o ridurre l'entità delle
lesioni al conducente e al passeggero
anteriore per certi tipi di impatti po-
steriori.NOTA: gli appoggiatesta attivi
(AHR) possono o meno attivarsi
nel caso di un impatto anteriore o
laterale. Tuttavia se, durante un
impatto frontale, si verifica un se-
condo impatto posteriore, il si-
stema AHR potrebbe attivarsi in
base a diversi fattori, tra cui la
gravità e la tipologia dell'impatto.
AVVERTENZA!
Tutti gli occupanti, compreso il
conducente, dovrebbero utilizzare
la vettura o sedere su uno dei sedili
solo se gli appoggiatesta sono stati
correttamente posizionati, allo
scopo di ridurre al minimo il rischio
di lesioni al collo in caso di inci-
dente.
NOTA: Per ulteriori informazioni
sulla regolazione e il posiziona-
mento corretti dell'appoggiatesta,
fare riferimento a "Regolazione
degli appoggiatesta attivi" in "De-
scrizione caratteristiche della vet-
tura".
Ripristino degli appoggiatesta
attivi (AHR)
Se gli appoggiatesta attivi vengono
attivati durante un incidente, sarà ne-
cessario ripristinarne la condizione sia
nel sedile passeggero anteriore che nel
sedile lato guida. È facile riconoscere
se l'appoggiatesta è stato attivato poi-
ché risulterà spostato in avanti (come
illustrato nella fase tre della proce-
dura di ripristino).
1 — Parte ante-
riore dell'appog-
giatesta (espanso
morbido con ri-
vestimento) 3 — Parte poste-
riore dell'appog-
giatesta (coper-
chio posteriore in
plastica estetica)
2 — Schienale 4 — Guide del-
l'appoggiatesta
45

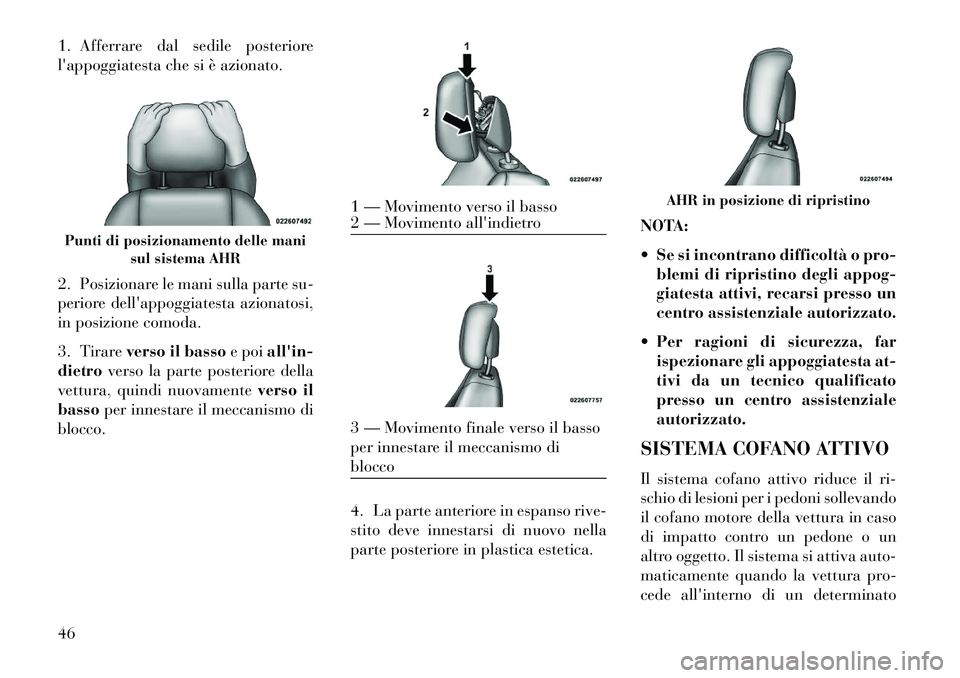

1. Afferrare dal sedile posteriore
l'appoggiatesta che si è azionato.
2. Posizionare le mani sulla parte su-
periore dell'appoggiatesta azionatosi,
in posizione comoda.
3. Tirareverso il basso e poiall'in-
dietro verso la parte posteriore della
vettura, quindi nuovamente verso il
basso per innestare il meccanismo di
blocco.
4. La parte anteriore in espanso rive-
stito deve innestarsi di nuovo nella
parte posteriore in plastica estetica.NOTA:
 Se si incontrano difficoltà o pro-
blemi di ripristino degli appog-
giatesta attivi, recarsi presso un
centro assistenziale autorizzato.
 Per ragioni di sicurezza, far ispezionare gli appoggiatesta at-
tivi da un tecnico qualificato
presso un centro assistenziale
autorizzato.
SISTEMA COFANO ATTIVO
Il sistema cofano attivo riduce il ri-
schio di lesioni per i pedoni sollevando
il cofano motore della vettura in caso
di impatto contro un pedone o un
altro oggetto. Il sistema si attiva auto-
maticamente quando la vettura pro-
cede all'interno di un determinatoPunti di posizionamento delle mani sul sistema AHR
1 — Movimento verso il basso
2 — Movimento all'indietro3 — Movimento finale verso il basso
per innestare il meccanismo di
blocco
AHR in posizione di ripristino
46

"range" di velocità. Per consentire di
rilevare pedoni di diverse corpora-
ture, il sistema potrebbe intervenire
anche in caso di collisione con oggetti.
Sensori e comandi di
azionamento
Il modulo EPPM (Electronic Pede-
strian Protection Module) determina
se sia necessario l'azionamento degli
attuatori del sistema in caso di urto
frontale. In base ai segnali dei sensori
d'urto, l'EPPM determina quando
azionare gli attuatori. I sensori d'urto
si trovano nell'area del paraurti ante-
riore.
Ogni volta che il dispositivo di accen-
sione è nella posizione START o RUN,
il modulo verifica la funzionalità dei
componenti elettronici del sistema. Se
il dispositivo di accensione si trova
nella posizione OFF, nella posizione
ACC o non è inserito, il sistema cofano
attivo non è attivato e non verrà azio-
nato.
L'EPPM dispone di un sistema di
alimentazione ausiliario che provoca
l'azionamento degli attuatori anche incaso di perdita di potenza o di scolle-
gamento della batteria prima dell'at-
tivazione.
Intervento di manutenzione al
sistema cofano attivo
Se l'EPPM ha azionato il cofano attivo
oppure se rileva un funzionamento
anomalo di un componente del si-
stema, si accende la spia airbag e
viene visualizzato il messaggio "SER-
VICE ACTIVE HOOD" (ASSI-
STENZA COFANO ATTIVO) sul
Check Panel (EVIC), per versioni/
mercati, dove previsto. Se dopo l'av-
viamento a freddo la spia airbag si
accende, viene emessa una segnala-
zione acustica continua. È prevista
anche una diagnosi che provoca l'ac-
censione della spia airbag in caso di
rilevamento di un guasto che po-
trebbe compromettere il sistema co-
fano attivo. Viene inoltre registrata la
tipologia di malfunzionamento rile-
vato. Se la spia airbag è accesa o se
viene visualizzato il messaggio "SER-
VICE ACTIVE HOOD" (ASSI-
STENZA COFANO ATTIVO) sul-
l'EVIC, rivolgersi al centro
assistenziale autorizzato di zona.In caso di azionamento del cofano at-
tivo, la vettura deve essere sottoposta
a intervento di manutenzione presso
un centro assistenziale autorizzato. Le
cerniere del cofano motore devono es-
sere ripristinate e i gruppi attuatore
devono essere sostituiti per garantire
la funzionalità del sistema.
A seguito di un azionamento del co-
fano attivo, la posizione del cofano
può essere temporaneamente ripristi-
nata applicando una pressione verso il
basso sul bordo posteriore sopra le
cerniere del cofano motore, una volta
allentata la tensione interna degli at-
tuatori. Questa operazione di ripri-
stino temporaneo serve a migliorare la
visibilità anteriore sopra il cofano
prima che la vettura venga portata in
assistenza. Questa operazione lascerà
il cofano staccato dalla superficie del
parafango di circa 5 mm.
47

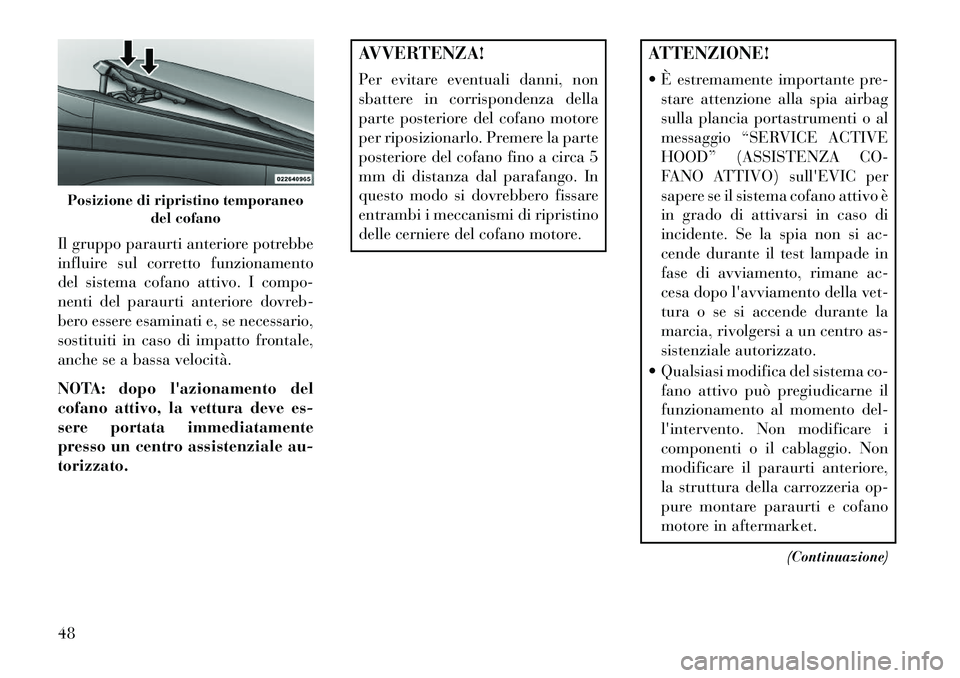

Il gruppo paraurti anteriore potrebbe
influire sul corretto funzionamento
del sistema cofano attivo. I compo-
nenti del paraurti anteriore dovreb-
bero essere esaminati e, se necessario,
sostituiti in caso di impatto frontale,
anche se a bassa velocità.
NOTA: dopo l'azionamento del
cofano attivo, la vettura deve es-
sere portata immediatamente
presso un centro assistenziale au-
torizzato.
AVVERTENZA!
Per evitare eventuali danni, non
sbattere in corrispondenza della
parte posteriore del cofano motore
per riposizionarlo. Premere la parte
posteriore del cofano fino a circa 5
mm di distanza dal parafango. In
questo modo si dovrebbero fissare
entrambi i meccanismi di ripristino
delle cerniere del cofano motore.
ATTENZIONE!
 È estremamente importante pre-stare attenzione alla spia airbag
sulla plancia portastrumenti o al
messaggio “SERVICE ACTIVE
HOOD” (ASSISTENZA CO-
FANO ATTIVO) sull'EVIC per
sapere se il sistema cofano attivo è
in grado di attivarsi in caso di
incidente. Se la spia non si ac-
cende durante il test lampade in
fase di avviamento, rimane ac-
cesa dopo l'avviamento della vet-
tura o se si accende durante la
marcia, rivolgersi a un centro as-
sistenziale autorizzato.
 Qualsiasi modifica del sistema co- fano attivo può pregiudicarne il
funzionamento al momento del-
l'intervento. Non modificare i
componenti o il cablaggio. Non
modificare il paraurti anteriore,
la struttura della carrozzeria op-
pure montare paraurti e cofano
motore in aftermarket.
(Continuazione)
Posizione di ripristino temporaneodel cofano
48

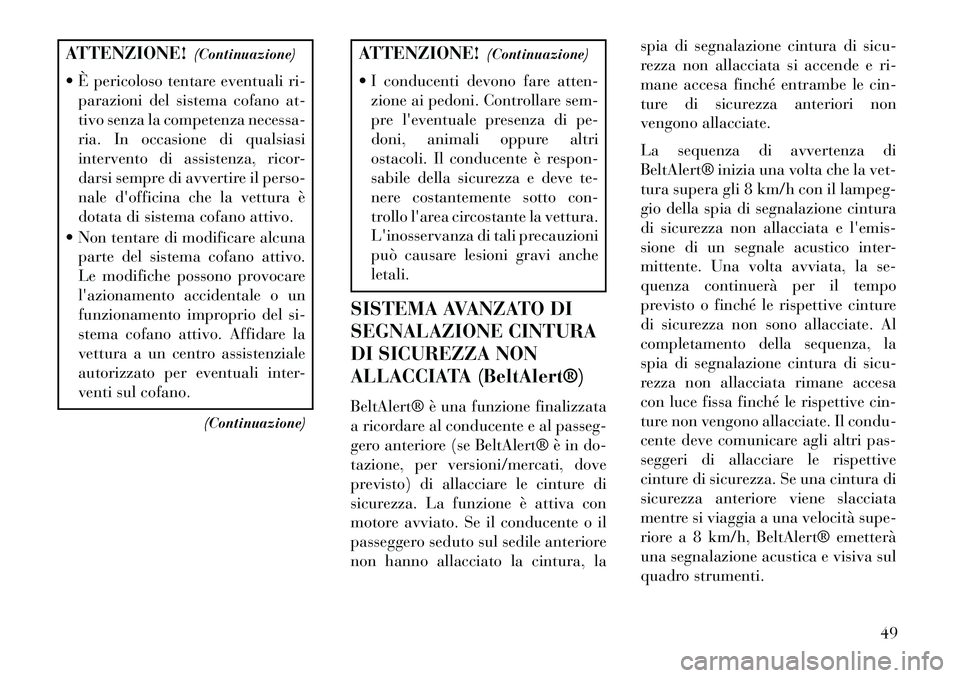

ATTENZIONE!(Continuazione)
 È pericoloso tentare eventuali ri- parazioni del sistema cofano at-
tivo senza la competenza necessa-
ria. In occasione di qualsiasi
intervento di assistenza, ricor-
darsi sempre di avvertire il perso-
nale d'officina che la vettura è
dotata di sistema cofano attivo.
 Non tentare di modificare alcuna parte del sistema cofano attivo.
Le modifiche possono provocare
l'azionamento accidentale o un
funzionamento improprio del si-
stema cofano attivo. Affidare la
vettura a un centro assistenziale
autorizzato per eventuali inter-
venti sul cofano.
(Continuazione)
ATTENZIONE! (Continuazione)
 I conducenti devono fare atten- zione ai pedoni. Controllare sem-
pre l'eventuale presenza di pe-
doni, animali oppure altri
ostacoli. Il conducente è respon-
sabile della sicurezza e deve te-
nere costantemente sotto con-
trollo l'area circostante la vettura.
L'inosservanza di tali precauzioni
può causare lesioni gravi anche
letali.
SISTEMA AVANZATO DI
SEGNALAZIONE CINTURA
DI SICUREZZA NON
ALLACCIATA (BeltAlert®)
BeltAlert® è una funzione finalizzata
a ricordare al conducente e al passeg-
gero anteriore (se BeltAlert® è in do-
tazione, per versioni/mercati, dove
previsto) di allacciare le cinture di
sicurezza. La funzione è attiva con
motore avviato. Se il conducente o il
passeggero seduto sul sedile anteriore
non hanno allacciato la cintura, la spia di segnalazione cintura di sicu-
rezza non allacciata si accende e ri-
mane accesa finché entrambe le cin-
ture di sicurezza anteriori non
vengono allacciate.
La sequenza di avvertenza di
BeltAlert® inizia una volta che la vet-
tura supera gli 8 km/h con il lampeg-
gio della spia di segnalazione cintura
di sicurezza non allacciata e l'emis-
sione di un segnale acustico inter-
mittente. Una volta avviata, la se-
quenza continuerà per il tempo
previsto o finché le rispettive cinture
di sicurezza non sono allacciate. Al
completamento della sequenza, la
spia di segnalazione cintura di sicu-
rezza non allacciata rimane accesa
con luce fissa finché le rispettive cin-
ture non vengono allacciate. Il condu-
cente deve comunicare agli altri pas-
seggeri di allacciare le rispettive
cinture di sicurezza. Se una cintura di
sicurezza anteriore viene slacciata
mentre si viaggia a una velocità supe-
riore a 8 km/h, BeltAlert® emetterà
una segnalazione acustica e visiva sul
quadro strumenti.
49

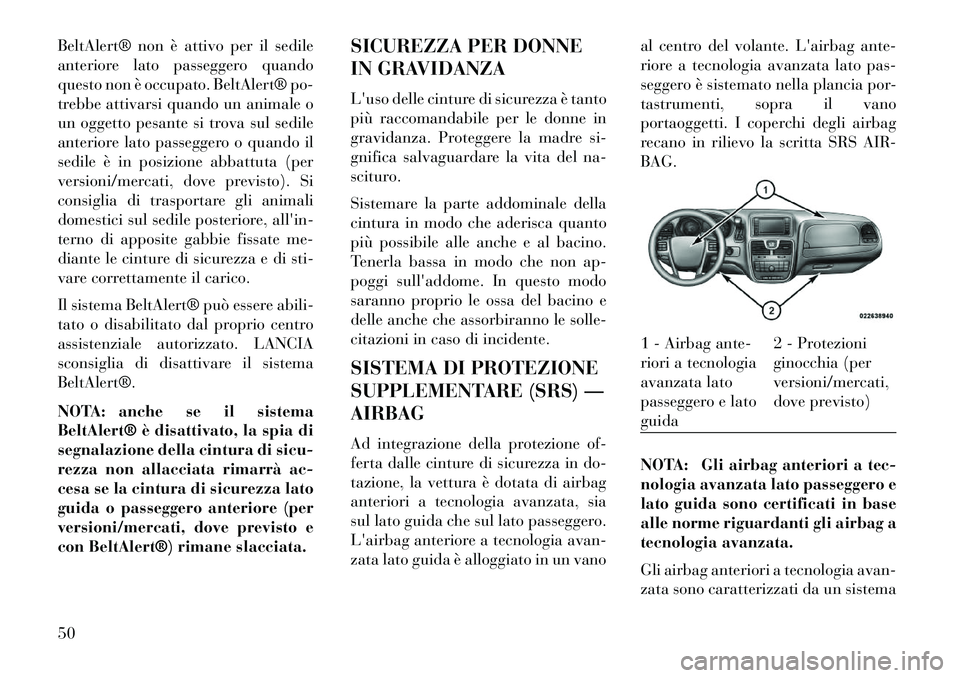

BeltAlert® non è attivo per il sedile
anteriore lato passeggero quando
questo non è occupato. BeltAlert® po-
trebbe attivarsi quando un animale o
un oggetto pesante si trova sul sedile
anteriore lato passeggero o quando il
sedile è in posizione abbattuta (per
versioni/mercati, dove previsto). Si
consiglia di trasportare gli animali
domestici sul sedile posteriore, all'in-
terno di apposite gabbie fissate me-
diante le cinture di sicurezza e di sti-
vare correttamente il carico.
Il sistema BeltAlert® può essere abili-
tato o disabilitato dal proprio centro
assistenziale autorizzato. LANCIA
sconsiglia di disattivare il sistema
BeltAlert®.
NOTA: anche se il sistema
BeltAlert® è disattivato, la spia di
segnalazione della cintura di sicu-
rezza non allacciata rimarrà ac-
cesa se la cintura di sicurezza lato
guida o passeggero anteriore (per
versioni/mercati, dove previsto e
con BeltAlert®) rimane slacciata.SICUREZZA PER DONNE
IN GRAVIDANZA
L'uso delle cinture di sicurezza è tanto
più raccomandabile per le donne in
gravidanza. Proteggere la madre si-
gnifica salvaguardare la vita del na-
scituro.
Sistemare la parte addominale della
cintura in modo che aderisca quanto
più possibile alle anche e al bacino.
Tenerla bassa in modo che non ap-
poggi sull'addome. In questo modo
saranno proprio le ossa del bacino e
delle anche che assorbiranno le solle-
citazioni in caso di incidente.
SISTEMA DI PROTEZIONE
SUPPLEMENTARE (SRS) —
AIRBAG
Ad integrazione della protezione of-
ferta dalle cinture di sicurezza in do-
tazione, la vettura è dotata di airbag
anteriori a tecnologia avanzata, sia
sul lato guida che sul lato passeggero.
L'airbag anteriore a tecnologia avan-
zata lato guida è alloggiato in un vanoal centro del volante. L'airbag ante-
riore a tecnologia avanzata lato pas-
seggero è sistemato nella plancia por-
tastrumenti, sopra il vano
portaoggetti. I coperchi degli airbag
recano in rilievo la scritta SRS AIR-
BAG.
NOTA: Gli airbag anteriori a tec-
nologia avanzata lato passeggero e
lato guida sono certificati in base
alle norme riguardanti gli airbag a
tecnologia avanzata.
Gli airbag anteriori a tecnologia avan-
zata sono caratterizzati da un sistema
1 - Airbag ante-
riori a tecnologia
avanzata lato
passeggero e lato
guida
2 - Protezioni
ginocchia (per
versioni/mercati,
dove previsto)
50
