2013 Lancia Voyager Libretto Uso Manutenzione (in Italian)

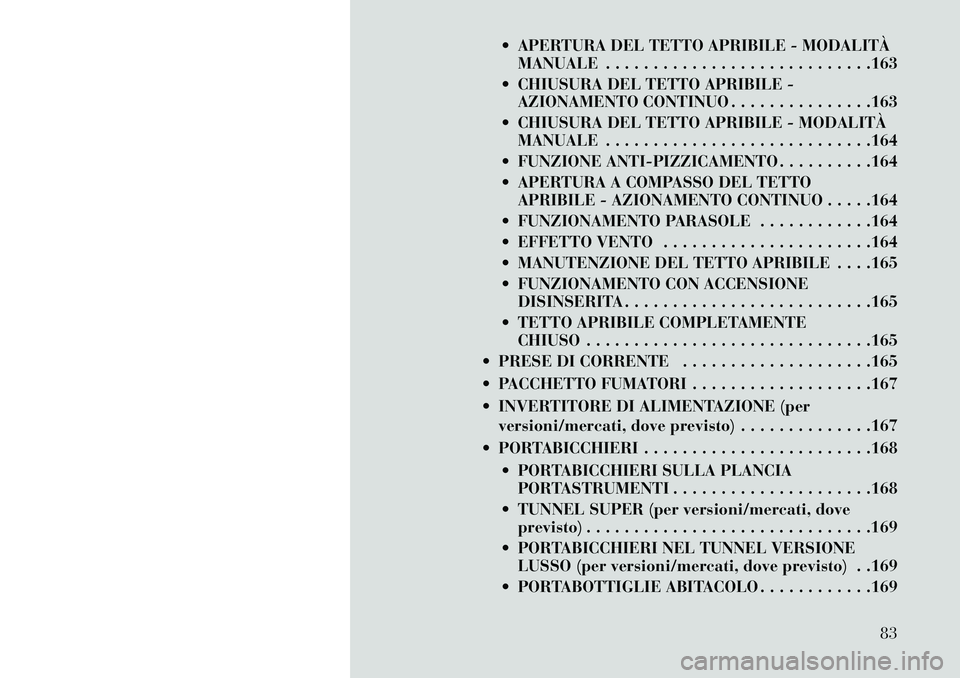

 APERTURA DEL TETTO APRIBILE - MODALITÀMANUALE . . . . . . . . . . . . . . . . . . . . . . . . . . . .163
 CHIUSURA DEL TETTO APRIBILE - AZIONAMENTO CONTINUO . . . . . . . . . . . . . . .163
 CHIUSURA DEL TETTO APRIBILE - MODALITÀ MANUALE . . . . . . . . . . . . . . . . . . . . . . . . . . . .164
 FUNZIONE ANTI-PIZZICAMENTO . . . . . . . . . .164
 APERTURA A COMPASSO DEL TETTO APRIBILE - AZIONAMENTO CONTINUO . . . . .164
 FUNZIONAMENTO PARASOLE . . . . . . . . . . . .164
 EFFETTO VENTO . . . . . . . . . . . . . . . . . . . . . .164
 MANUTENZIONE DEL TETTO APRIBILE . . . .165
 FUNZIONAMENTO CON ACCENSIONE DISINSERITA . . . . . . . . . . . . . . . . . . . . . . . . . .165
 TETTO APRIBILE COMPLETAMENTE CHIUSO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .165
 PRESE DI CORRENTE . . . . . . . . . . . . . . . . . . . .165
 PACCHETTO FUMATORI . . . . . . . . . . . . . . . . . . .167
 INVERTITORE DI ALIMENTAZIONE (per versioni/mercati, dove previsto) . . . . . . . . . . . . . .167
 PORTABICCHIERI . . . . . . . . . . . . . . . . . . . . . . . .168  PORTABICCHIERI SULLA PLANCIAPORTASTRUMENTI . . . . . . . . . . . . . . . . . . . . .168
 TUNNEL SUPER (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .169
 PORTABICCHIERI NEL TUNNEL VERSIONE LUSSO (per versioni/mercati, dove previsto) . .169
 PORTABOTTIGLIE ABITACOLO . . . . . . . . . . . .169
83

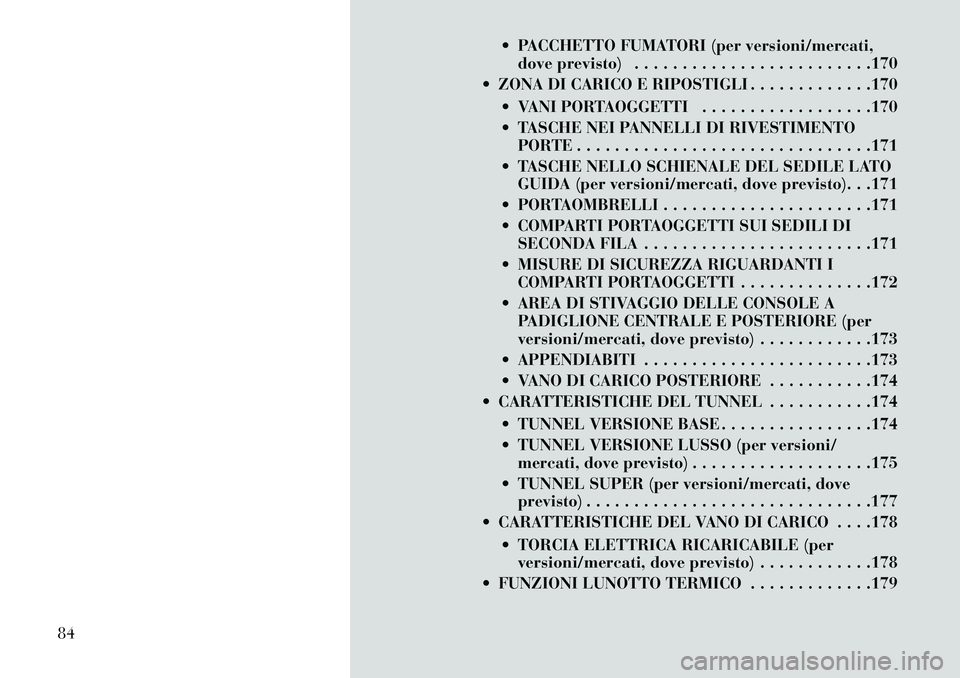

 PACCHETTO FUMATORI (per versioni/mercati,dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . .170
 ZONA DI CARICO E RIPOSTIGLI . . . . . . . . . . . . .170
 VANI PORTAOGGETTI . . . . . . . . . . . . . . . . . .170
 TASCHE NEI PANNELLI DI RIVESTIMENTOPORTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .171
 TASCHE NELLO SCHIENALE DEL SEDILE LATO GUIDA (per versioni/mercati, dove previsto). . .171
 PORTAOMBRELLI . . . . . . . . . . . . . . . . . . . . . .171
 COMPARTI PORTAOGGETTI SUI SEDILI DI SECONDA FILA . . . . . . . . . . . . . . . . . . . . . . . .171
 MISURE DI SICUREZZA RIGUARDANTI I COMPARTI PORTAOGGETTI . . . . . . . . . . . . . .172
 AREA DI STIVAGGIO DELLE CONSOLE A PADIGLIONE CENTRALE E POSTERIORE (per
versioni/mercati, dove previsto) . . . . . . . . . . . .173
 APPENDIABITI . . . . . . . . . . . . . . . . . . . . . . . .173
 VANO DI CARICO POSTERIORE . . . . . . . . . . .174
 CARATTERISTICHE DEL TUNNEL . . . . . . . . . . .174
 TUNNEL VERSIONE BASE . . . . . . . . . . . . . . . .174
 TUNNEL VERSIONE LUSSO (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . .175
 TUNNEL SUPER (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .177
 CARATTERISTICHE DEL VANO DI CARICO . . . .178
 TORCIA ELETTRICA RICARICABILE (perversioni/mercati, dove previsto) . . . . . . . . . . . .178
 FUNZIONI LUNOTTO TERMICO . . . . . . . . . . . . .179
84

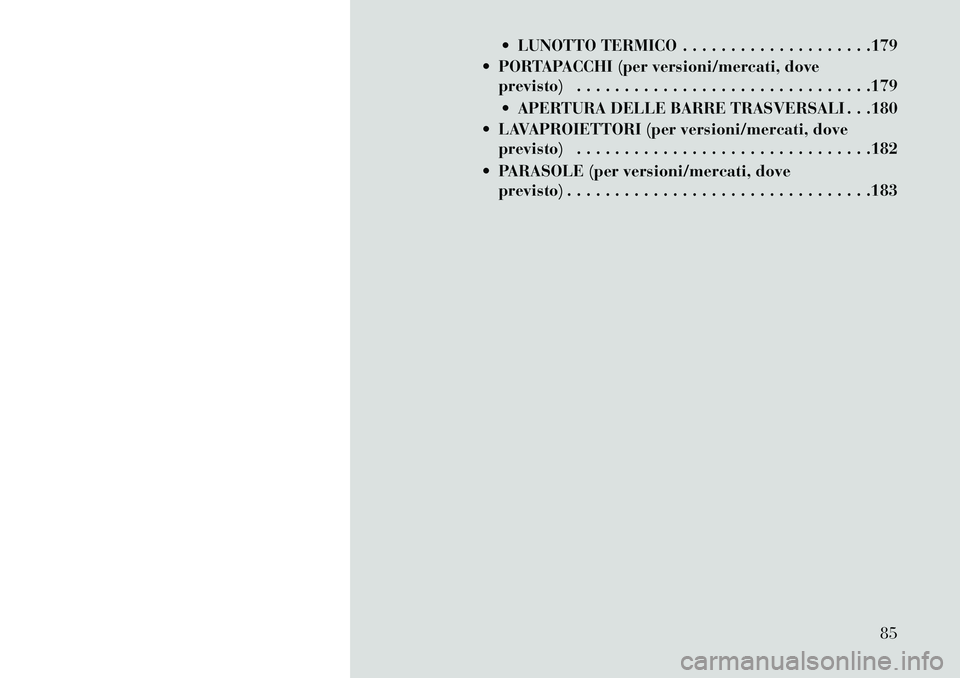

 LUNOTTO TERMICO . . . . . . . . . . . . . . . . . . . .179
 PORTAPACCHI (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .179
 APERTURA DELLE BARRE TRASVERSALI . . .180
 LAVAPROIETTORI (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .182
 PARASOLE (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .183
85

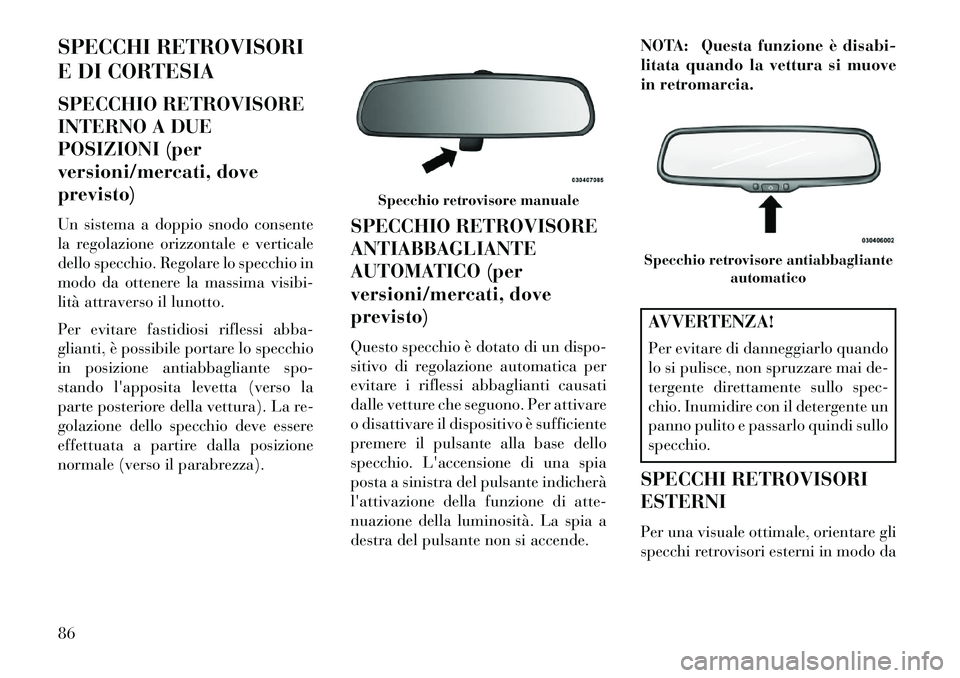

SPECCHI RETROVISORI
E DI CORTESIA
SPECCHIO RETROVISORE
INTERNO A DUE
POSIZIONI (per
versioni/mercati, dove
previsto)
Un sistema a doppio snodo consente
la regolazione orizzontale e verticale
dello specchio. Regolare lo specchio in
modo da ottenere la massima visibi-
lità attraverso il lunotto.
Per evitare fastidiosi riflessi abba-
glianti, è possibile portare lo specchio
in posizione antiabbagliante spo-
stando l'apposita levetta (verso la
parte posteriore della vettura). La re-
golazione dello specchio deve essere
effettuata a partire dalla posizione
normale (verso il parabrezza).SPECCHIO RETROVISORE
ANTIABBAGLIANTE
AUTOMATICO (per
versioni/mercati, dove
previsto)
Questo specchio è dotato di un dispo-
sitivo di regolazione automatica per
evitare i riflessi abbaglianti causati
dalle vetture che seguono. Per attivare
o disattivare il dispositivo è sufficiente
premere il pulsante alla base dello
specchio. L'accensione di una spia
posta a sinistra del pulsante indicherà
l'attivazione della funzione di atte-
nuazione della luminosità. La spia a
destra del pulsante non si accende.NOTA: Questa funzione è disabi-
litata quando la vettura si muove
in retromarcia.
AVVERTENZA!
Per evitare di danneggiarlo quando
lo si pulisce, non spruzzare mai de-
tergente direttamente sullo spec-
chio. Inumidire con il detergente un
panno pulito e passarlo quindi sullo
specchio.
SPECCHI RETROVISORI
ESTERNI
Per una visuale ottimale, orientare gli
specchi retrovisori esterni in modo da
Specchio retrovisore manuale
Specchio retrovisore antiabbagliante automatico
86

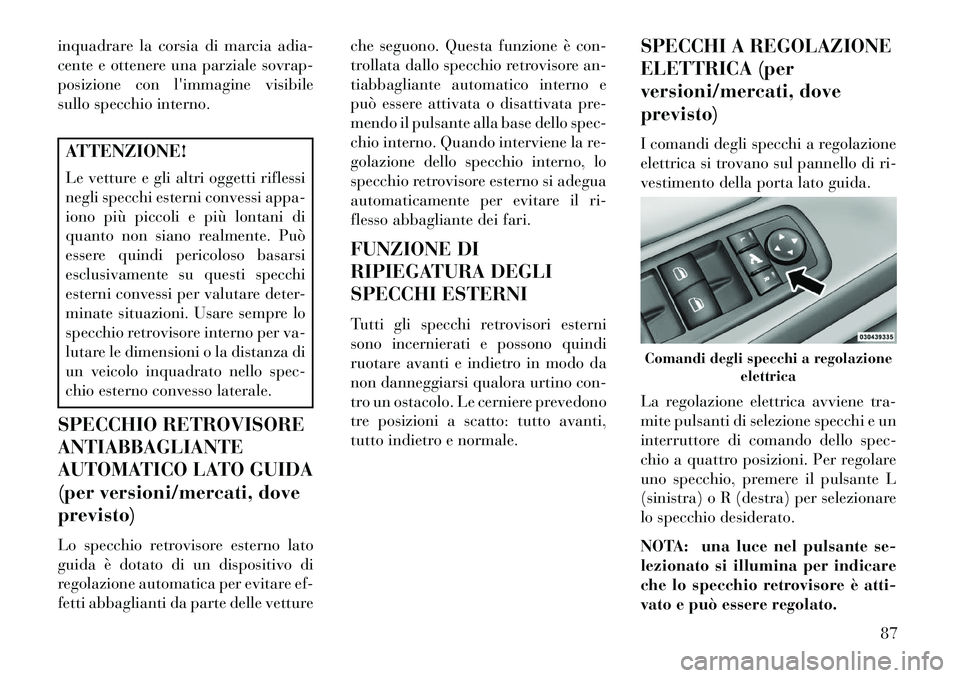

inquadrare la corsia di marcia adia-
cente e ottenere una parziale sovrap-
posizione con l'immagine visibile
sullo specchio interno.ATTENZIONE!
Le vetture e gli altri oggetti riflessi
negli specchi esterni convessi appa-
iono più piccoli e più lontani di
quanto non siano realmente. Può
essere quindi pericoloso basarsi
esclusivamente su questi specchi
esterni convessi per valutare deter-
minate situazioni. Usare sempre lo
specchio retrovisore interno per va-
lutare le dimensioni o la distanza di
un veicolo inquadrato nello spec-
chio esterno convesso laterale.
SPECCHIO RETROVISORE
ANTIABBAGLIANTE
AUTOMATICO LATO GUIDA
(per versioni/mercati, dove
previsto)
Lo specchio retrovisore esterno lato
guida è dotato di un dispositivo di
regolazione automatica per evitare ef-
fetti abbaglianti da parte delle vetture che seguono. Questa funzione è con-
trollata dallo specchio retrovisore an-
tiabbagliante automatico interno e
può essere attivata o disattivata pre-
mendo il pulsante alla base dello spec-
chio interno. Quando interviene la re-
golazione dello specchio interno, lo
specchio retrovisore esterno si adegua
automaticamente per evitare il ri-
flesso abbagliante dei fari.
FUNZIONE DI
RIPIEGATURA DEGLI
SPECCHI ESTERNI
Tutti gli specchi retrovisori esterni
sono incernierati e possono quindi
ruotare avanti e indietro in modo da
non danneggiarsi qualora urtino con-
tro un ostacolo. Le cerniere prevedono
tre posizioni a scatto: tutto avanti,
tutto indietro e normale.
SPECCHI A REGOLAZIONE
ELETTRICA (per
versioni/mercati, dove
previsto)
I comandi degli specchi a regolazione
elettrica si trovano sul pannello di ri-
vestimento della porta lato guida.
La regolazione elettrica avviene tra-
mite pulsanti di selezione specchi e un
interruttore di comando dello spec-
chio a quattro posizioni. Per regolare
uno specchio, premere il pulsante L
(sinistra) o R (destra) per selezionare
lo specchio desiderato.
NOTA: una luce nel pulsante se-
lezionato si illumina per indicare
che lo specchio retrovisore è atti-
vato e può essere regolato.
Comandi degli specchi a regolazione
elettrica
87

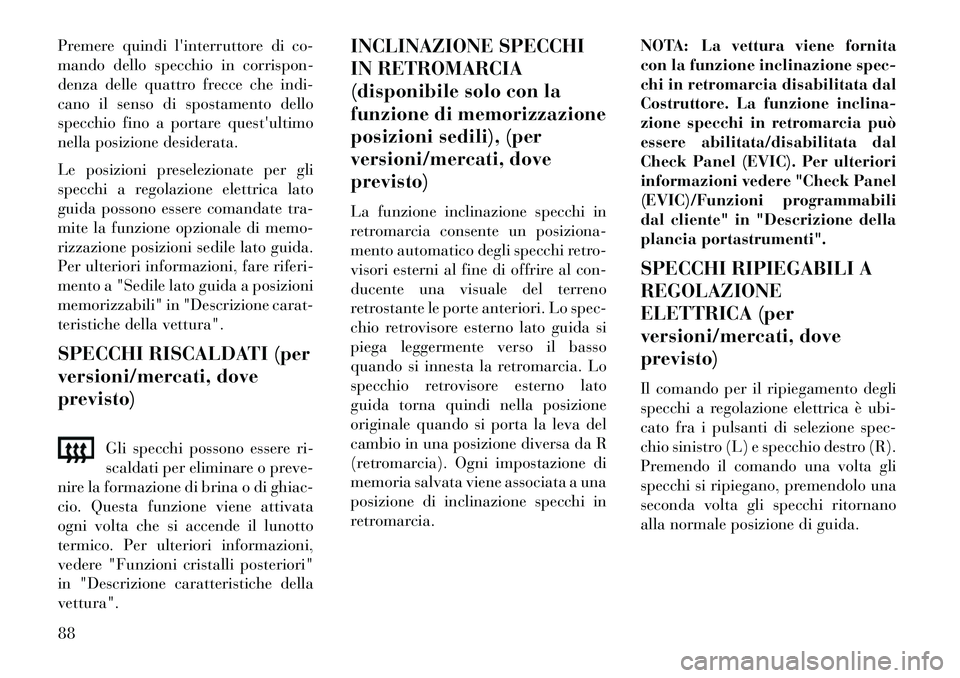

Premere quindi l'interruttore di co-
mando dello specchio in corrispon-
denza delle quattro frecce che indi-
cano il senso di spostamento dello
specchio fino a portare quest'ultimo
nella posizione desiderata.
Le posizioni preselezionate per gli
specchi a regolazione elettrica lato
guida possono essere comandate tra-
mite la funzione opzionale di memo-
rizzazione posizioni sedile lato guida.
Per ulteriori informazioni, fare riferi-
mento a "Sedile lato guida a posizioni
memorizzabili" in "Descrizione carat-
teristiche della vettura".
SPECCHI RISCALDATI (per
versioni/mercati, dove
previsto)Gli specchi possono essere ri-
scaldati per eliminare o preve-
nire la formazione di brina o di ghiac-
cio. Questa funzione viene attivata
ogni volta che si accende il lunotto
termico. Per ulteriori informazioni,
vedere "Funzioni cristalli posteriori"
in "Descrizione caratteristiche della
vettura". INCLINAZIONE SPECCHI
IN RETROMARCIA
(disponibile solo con la
funzione di memorizzazione
posizioni sedili), (per
versioni/mercati, dove
previsto)
La funzione inclinazione specchi in
retromarcia consente un posiziona-
mento automatico degli specchi retro-
visori esterni al fine di offrire al con-
ducente una visuale del terreno
retrostante le porte anteriori. Lo spec-
chio retrovisore esterno lato guida si
piega leggermente verso il basso
quando si innesta la retromarcia. Lo
specchio retrovisore esterno lato
guida torna quindi nella posizione
originale quando si porta la leva del
cambio in una posizione diversa da R
(retromarcia). Ogni impostazione di
memoria salvata viene associata a una
posizione di inclinazione specchi in
retromarcia.
NOTA: La vettura viene fornita
con la funzione inclinazione spec-
chi in retromarcia disabilitata dal
Costruttore. La funzione inclina-
zione specchi in retromarcia può
essere abilitata/disabilitata dal
Check Panel (EVIC). Per ulteriori
informazioni vedere "Check Panel
(EVIC)/Funzioni programmabili
dal cliente" in "Descrizione della
plancia portastrumenti".
SPECCHI RIPIEGABILI A
REGOLAZIONE
ELETTRICA (per
versioni/mercati, dove
previsto)
Il comando per il ripiegamento degli
specchi a regolazione elettrica è ubi-
cato fra i pulsanti di selezione spec-
chio sinistro (L) e specchio destro (R).
Premendo il comando una volta gli
specchi si ripiegano, premendolo una
seconda volta gli specchi ritornano
alla normale posizione di guida.88

Se gli specchi sono in posizione ripie-
gata e la velocità della vettura è
uguale o superiore a 16 km/h, si
aprono automaticamente.
SPECCHI DI CORTESIA
ILLUMINATI (per
versioni/mercati, dove
previsto)
All'interno dell'aletta parasole è ap-
plicato uno specchio di cortesia illu-
minato. Per utilizzare lo specchio,
ruotare verso il basso l'aletta parasole
e sollevare il coperchio dello specchio.
Le luci si accendono automatica-
mente. Le luci si spengono riportando
il coperchio in posizione di chiusura.MONITORAGGIO PUNTI
CIECHI (per
versioni/mercati, dove
previsto)
Il sistema di monitoraggio dei punti
ciechi (BSM) utilizza due sensori ra-
dar, situati nel paraurti posteriore, per
rilevare le vetture abilitate alla circo-
lazione in autostrada (automobili, au-
tocarri, motociclette ecc.) che entrano
nei punti ciechi dalla zona posteriore/
anteriore/laterale della vettura.
All'avviamento della vettura, la spia
BSM si illumina temporaneamente su
entrambi gli specchi retrovisori
esterni per segnalare al conducente
che il sistema è operativo. I sensori del
sistema BSM si attivano quando viene
innestata una marcia qualsiasi o la
RETROMARCIA ed entra nella mo-
dalità stand-by quando la vettura si
trova nella posizione P (parcheggio).
La zona di rilevamento BSM copre
circa una corsia su entrambi i lati
della vettura (3,35 metri). La zona
comincia dallo specchio retrovisore
esterno e si estende per circa 6 metri
fino alla parte posteriore della vet-
tura. Il sistema BSM monitora le zone
di rilevamento su entrambi i lati della
vettura quando la velocità raggiunge
Interruttore specchi ripiegabili a
regolazione elettrica
Specchio illuminato
Zone di rilevamento posteriori
89

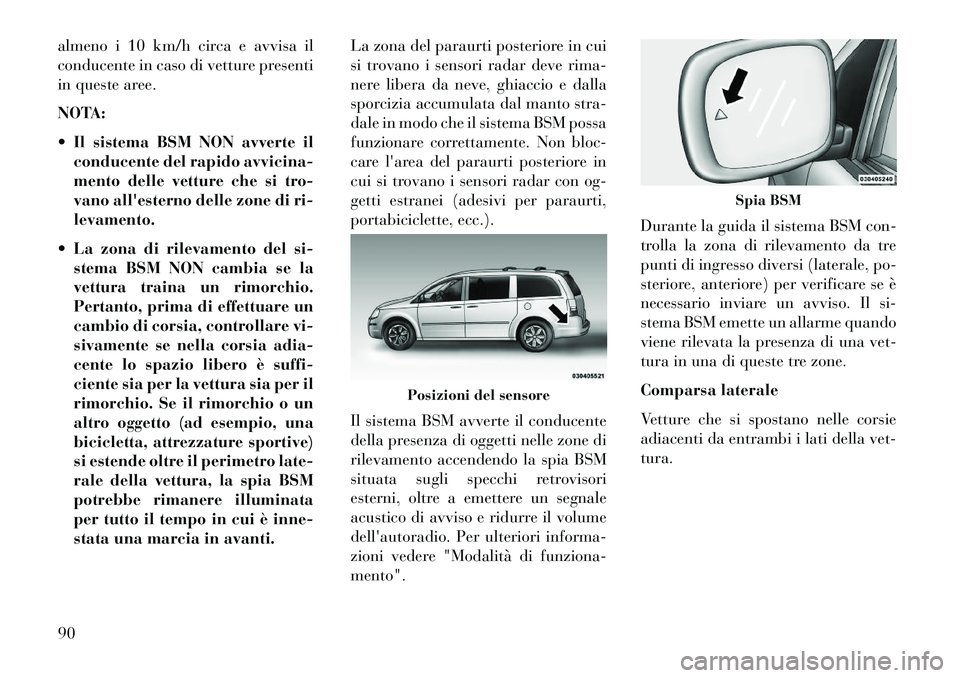

almeno i 10 km/h circa e avvisa il
conducente in caso di vetture presenti
in queste aree.
NOTA:
 Il sistema BSM NON avverte ilconducente del rapido avvicina-
mento delle vetture che si tro-
vano all'esterno delle zone di ri-
levamento.
 La zona di rilevamento del si- stema BSM NON cambia se la
vettura traina un rimorchio.
Pertanto, prima di effettuare un
cambio di corsia, controllare vi-
sivamente se nella corsia adia-
cente lo spazio libero è suffi-
ciente sia per la vettura sia per il
rimorchio. Se il rimorchio o un
altro oggetto (ad esempio, una
bicicletta, attrezzature sportive)
si estende oltre il perimetro late-
rale della vettura, la spia BSM
potrebbe rimanere illuminata
per tutto il tempo in cui è inne-
stata una marcia in avanti. La zona del paraurti posteriore in cui
si trovano i sensori radar deve rima-
nere libera da neve, ghiaccio e dalla
sporcizia accumulata dal manto stra-
dale in modo che il sistema BSM possa
funzionare correttamente. Non bloc-
care l'area del paraurti posteriore in
cui si trovano i sensori radar con og-
getti estranei (adesivi per paraurti,
portabiciclette, ecc.).
Il sistema BSM avverte il conducente
della presenza di oggetti nelle zone di
rilevamento accendendo la spia BSM
situata sugli specchi retrovisori
esterni, oltre a emettere un segnale
acustico di avviso e ridurre il volume
dell'autoradio. Per ulteriori informa-
zioni vedere "Modalità di funziona-
mento".
Durante la guida il sistema BSM con-
trolla la zona di rilevamento da tre
punti di ingresso diversi (laterale, po-
steriore, anteriore) per verificare se è
necessario inviare un avviso. Il si-
stema BSM emette un allarme quando
viene rilevata la presenza di una vet-
tura in una di queste tre zone.
Comparsa laterale
Vetture che si spostano nelle corsie
adiacenti da entrambi i lati della vet-
tura.
Posizioni del sensore
Spia BSM
90
