2013 Lancia Voyager Libretto Uso Manutenzione (in Italian)

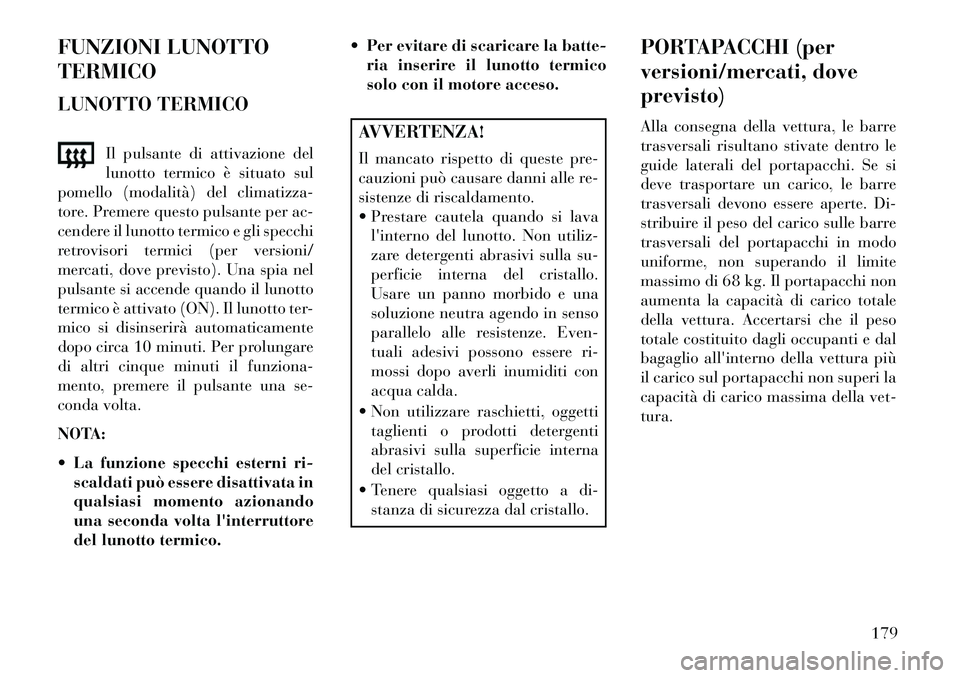

FUNZIONI LUNOTTO
TERMICO
LUNOTTO TERMICOIl pulsante di attivazione del
lunotto termico è situato sul
pomello (modalità) del climatizza-
tore. Premere questo pulsante per ac-
cendere il lunotto termico e gli specchi
retrovisori termici (per versioni/
mercati, dove previsto). Una spia nel
pulsante si accende quando il lunotto
termico è attivato (ON). Il lunotto ter-
mico si disinserirà automaticamente
dopo circa 10 minuti. Per prolungare
di altri cinque minuti il funziona-
mento, premere il pulsante una se-
conda volta.
NOTA:
 La funzione specchi esterni ri- scaldati può essere disattivata in
qualsiasi momento azionando
una seconda volta l'interruttore
del lunotto termico.  Per evitare di scaricare la batte-
ria inserire il lunotto termico
solo con il motore acceso.
AVVERTENZA!
Il mancato rispetto di queste pre-
cauzioni può causare danni alle re-
sistenze di riscaldamento.
 Prestare cautela quando si lava
l'interno del lunotto. Non utiliz-
zare detergenti abrasivi sulla su-
perficie interna del cristallo.
Usare un panno morbido e una
soluzione neutra agendo in senso
parallelo alle resistenze. Even-
tuali adesivi possono essere ri-
mossi dopo averli inumiditi con
acqua calda.
 Non utilizzare raschietti, oggetti taglienti o prodotti detergenti
abrasivi sulla superficie interna
del cristallo.
 Tenere qualsiasi oggetto a di- stanza di sicurezza dal cristallo. PORTAPACCHI (per
versioni/mercati, dove
previsto)
Alla consegna della vettura, le barre
trasversali risultano stivate dentro le
guide laterali del portapacchi. Se si
deve trasportare un carico, le barre
trasversali devono essere aperte. Di-
stribuire il peso del carico sulle barre
trasversali del portapacchi in modo
uniforme, non superando il limite
massimo di 68 kg. Il portapacchi non
aumenta la capacità di carico totale
della vettura. Accertarsi che il peso
totale costituito dagli occupanti e dal
bagaglio all'interno della vettura più
il carico sul portapacchi non superi la
capacità di carico massima della vet-
tura.
179

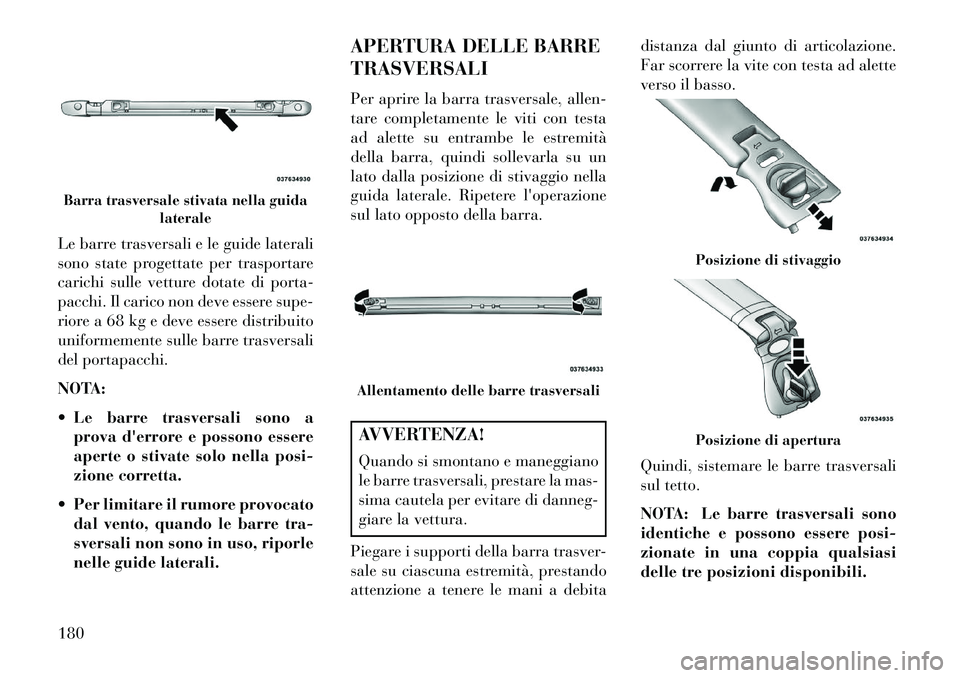

Le barre trasversali e le guide laterali
sono state progettate per trasportare
carichi sulle vetture dotate di porta-
pacchi. Il carico non deve essere supe-
riore a 68 kg e deve essere distribuito
uniformemente sulle barre trasversali
del portapacchi.
NOTA:
 Le barre trasversali sono aprova d'errore e possono essere
aperte o stivate solo nella posi-
zione corretta.
 Per limitare il rumore provocato dal vento, quando le barre tra-
sversali non sono in uso, riporle
nelle guide laterali. APERTURA DELLE BARRE
TRASVERSALI
Per aprire la barra trasversale, allen-
tare completamente le viti con testa
ad alette su entrambe le estremità
della barra, quindi sollevarla su un
lato dalla posizione di stivaggio nella
guida laterale. Ripetere l'operazione
sul lato opposto della barra.
AVVERTENZA!
Quando si smontano e maneggiano
le barre trasversali, prestare la mas-
sima cautela per evitare di danneg-
giare la vettura.
Piegare i supporti della barra trasver-
sale su ciascuna estremità, prestando
attenzione a tenere le mani a debita distanza dal giunto di articolazione.
Far scorrere la vite con testa ad alette
verso il basso.
Quindi, sistemare le barre trasversali
sul tetto.
NOTA: Le barre trasversali sono
identiche e possono essere posi-
zionate in una coppia qualsiasi
delle tre posizioni disponibili.
Barra trasversale stivata nella guida
laterale
Allentamento delle barre trasversali
Posizione di stivaggioPosizione di apertura
180

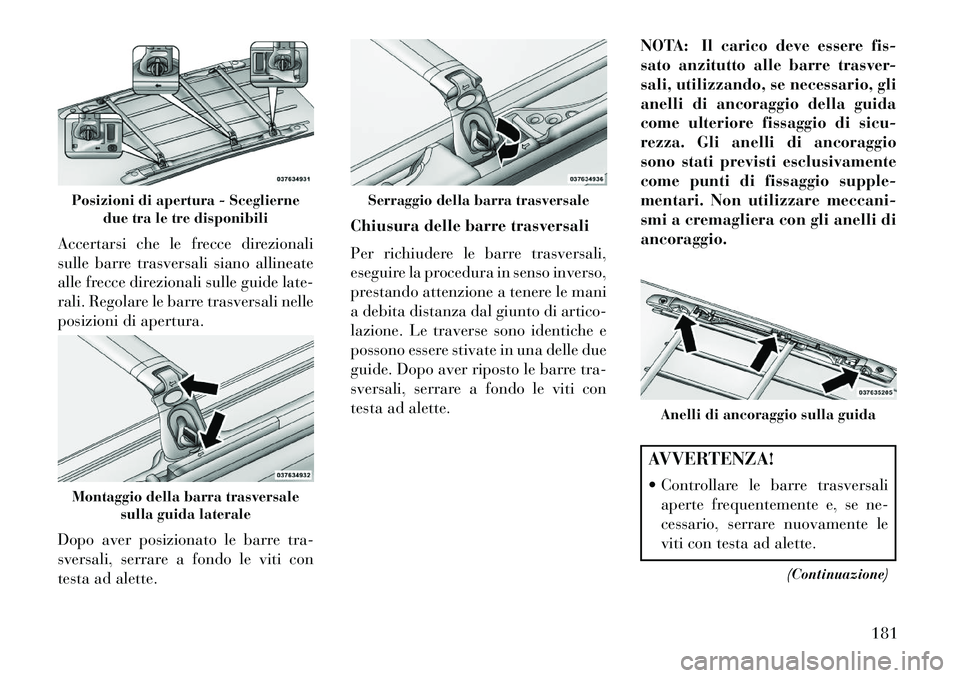

Accertarsi che le frecce direzionali
sulle barre trasversali siano allineate
alle frecce direzionali sulle guide late-
rali. Regolare le barre trasversali nelle
posizioni di apertura.
Dopo aver posizionato le barre tra-
sversali, serrare a fondo le viti con
testa ad alette.Chiusura delle barre trasversali
Per richiudere le barre trasversali,
eseguire la procedura in senso inverso,
prestando attenzione a tenere le mani
a debita distanza dal giunto di artico-
lazione. Le traverse sono identiche e
possono essere stivate in una delle due
guide. Dopo aver riposto le barre tra-
sversali, serrare a fondo le viti con
testa ad alette.NOTA: Il carico deve essere fis-
sato anzitutto alle barre trasver-
sali, utilizzando, se necessario, gli
anelli di ancoraggio della guida
come ulteriore fissaggio di sicu-
rezza. Gli anelli di ancoraggio
sono stati previsti esclusivamente
come punti di fissaggio supple-
mentari. Non utilizzare meccani-
smi a cremagliera con gli anelli di
ancoraggio.
AVVERTENZA!
 Controllare le barre trasversali
aperte frequentemente e, se ne-
cessario, serrare nuovamente le
viti con testa ad alette.
(Continuazione)
Posizioni di apertura - Scegliernedue tra le tre disponibiliMontaggio della barra trasversale sulla guida laterale
Serraggio della barra trasversale
Anelli di ancoraggio sulla guida
181

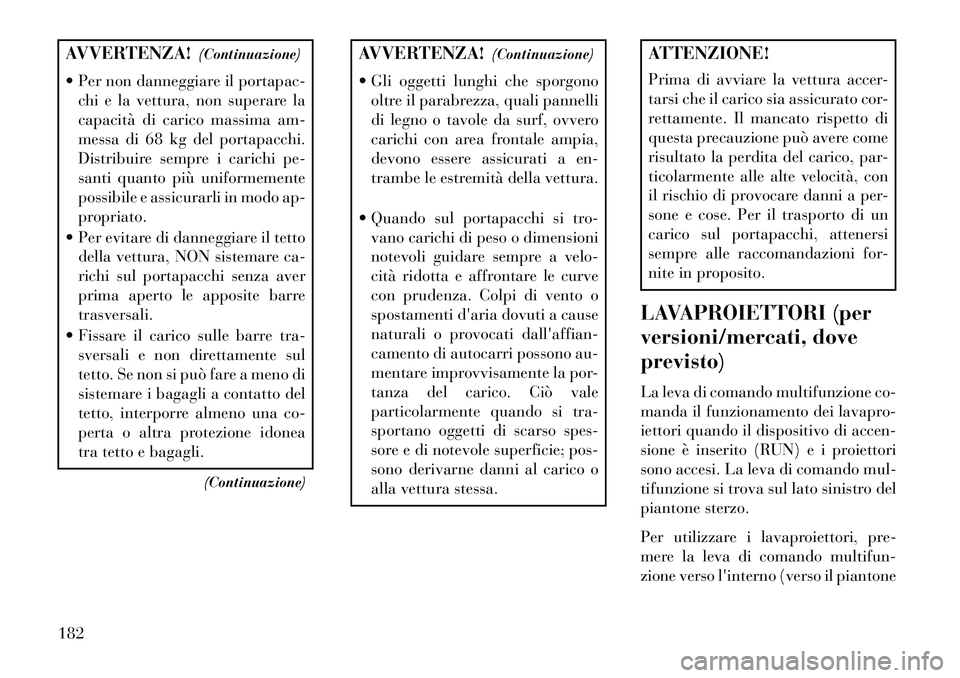

AVVERTENZA!(Continuazione)
 Per non danneggiare il portapac- chi e la vettura, non superare la
capacità di carico massima am-
messa di 68 kg del portapacchi.
Distribuire sempre i carichi pe-
santi quanto più uniformemente
possibile e assicurarli in modo ap-
propriato.
 Per evitare di danneggiare il tetto della vettura, NON sistemare ca-
richi sul portapacchi senza aver
prima aperto le apposite barre
trasversali.
 Fissare il carico sulle barre tra- sversali e non direttamente sul
tetto. Se non si può fare a meno di
sistemare i bagagli a contatto del
tetto, interporre almeno una co-
perta o altra protezione idonea
tra tetto e bagagli.
(Continuazione)
AVVERTENZA! (Continuazione)
 Gli oggetti lunghi che sporgono oltre il parabrezza, quali pannelli
di legno o tavole da surf, ovvero
carichi con area frontale ampia,
devono essere assicurati a en-
trambe le estremità della vettura.
 Quando sul portapacchi si tro- vano carichi di peso o dimensioni
notevoli guidare sempre a velo-
cità ridotta e affrontare le curve
con prudenza. Colpi di vento o
spostamenti d'aria dovuti a cause
naturali o provocati dall'affian-
camento di autocarri possono au-
mentare improvvisamente la por-
tanza del carico. Ciò vale
particolarmente quando si tra-
sportano oggetti di scarso spes-
sore e di notevole superficie; pos-
sono derivarne danni al carico o
alla vettura stessa.
ATTENZIONE!
Prima di avviare la vettura accer-
tarsi che il carico sia assicurato cor-
rettamente. Il mancato rispetto di
questa precauzione può avere come
risultato la perdita del carico, par-
ticolarmente alle alte velocità, con
il rischio di provocare danni a per-
sone e cose. Per il trasporto di un
carico sul portapacchi, attenersi
sempre alle raccomandazioni for-
nite in proposito.
LAVAPROIETTORI (per
versioni/mercati, dove
previsto)
La leva di comando multifunzione co-
manda il funzionamento dei lavapro-
iettori quando il dispositivo di accen-
sione è inserito (RUN) e i proiettori
sono accesi. La leva di comando mul-
tifunzione si trova sul lato sinistro del
piantone sterzo.
Per utilizzare i lavaproiettori, pre-
mere la leva di comando multifun-
zione verso l'interno (verso il piantone
182

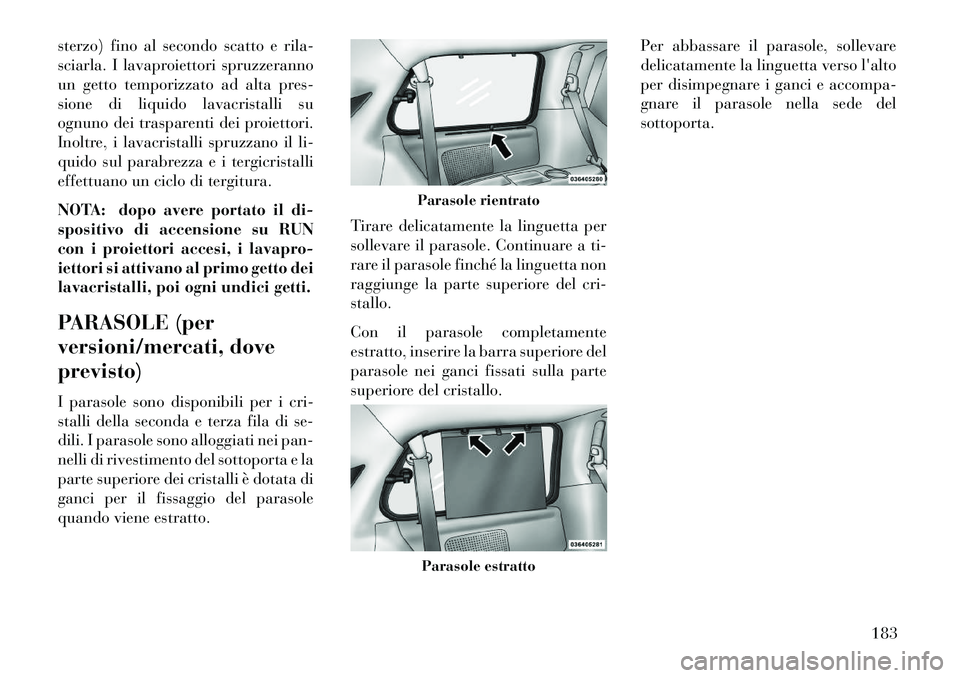

sterzo) fino al secondo scatto e rila-
sciarla. I lavaproiettori spruzzeranno
un getto temporizzato ad alta pres-
sione di liquido lavacristalli su
ognuno dei trasparenti dei proiettori.
Inoltre, i lavacristalli spruzzano il li-
quido sul parabrezza e i tergicristalli
effettuano un ciclo di tergitura.
NOTA: dopo avere portato il di-
spositivo di accensione su RUN
con i proiettori accesi, i lavapro-
iettori si attivano al primo getto dei
lavacristalli, poi ogni undici getti.
PARASOLE (per
versioni/mercati, dove
previsto)
I parasole sono disponibili per i cri-
stalli della seconda e terza fila di se-
dili. I parasole sono alloggiati nei pan-
nelli di rivestimento del sottoporta e la
parte superiore dei cristalli è dotata di
ganci per il fissaggio del parasole
quando viene estratto.Tirare delicatamente la linguetta per
sollevare il parasole. Continuare a ti-
rare il parasole finché la linguetta non
raggiunge la parte superiore del cri-
stallo.
Con il parasole completamente
estratto, inserire la barra superiore del
parasole nei ganci fissati sulla parte
superiore del cristallo.Per abbassare il parasole, sollevare
delicatamente la linguetta verso l'alto
per disimpegnare i ganci e accompa-
gnare il parasole nella sede del
sottoporta.
Parasole rientratoParasole estratto
183

184

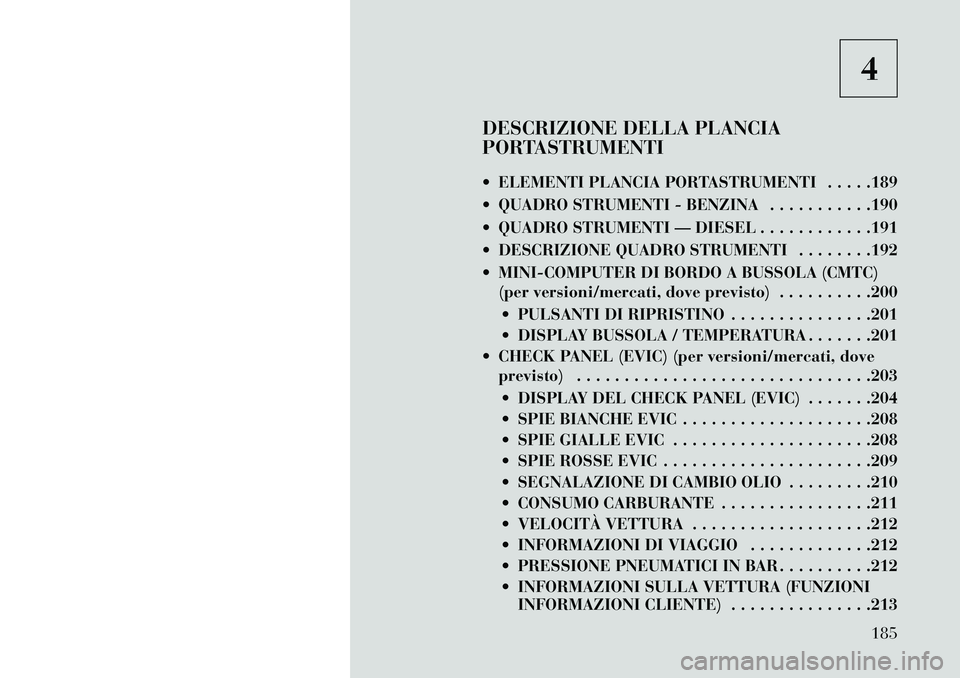

4
DESCRIZIONE DELLA PLANCIA
PORTASTRUMENTI
 ELEMENTI PLANCIA PORTASTRUMENTI . . . . .189
 QUADRO STRUMENTI - BENZINA . . . . . . . . . . .190
 QUADRO STRUMENTI — DIESEL . . . . . . . . . . . .191
 DESCRIZIONE QUADRO STRUMENTI . . . . . . . .192
 MINI-COMPUTER DI BORDO A BUSSOLA (CMTC) (per versioni/mercati, dove previsto) . . . . . . . . . .200
 PULSANTI DI RIPRISTINO . . . . . . . . . . . . . . .201
 DISPLAY BUSSOLA / TEMPERATURA . . . . . . .201
 CHECK PANEL (EVIC) (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .203
 DISPLAY DEL CHECK PANEL (EVIC) . . . . . . .204
 SPIE BIANCHE EVIC . . . . . . . . . . . . . . . . . . . .208
 SPIE GIALLE EVIC . . . . . . . . . . . . . . . . . . . . .208
 SPIE ROSSE EVIC . . . . . . . . . . . . . . . . . . . . . .209
 SEGNALAZIONE DI CAMBIO OLIO . . . . . . . . .210
 CONSUMO CARBURANTE . . . . . . . . . . . . . . . .211
 VELOCITÀ VETTURA . . . . . . . . . . . . . . . . . . .212
 INFORMAZIONI DI VIAGGIO . . . . . . . . . . . . .212
 PRESSIONE PNEUMATICI IN BAR . . . . . . . . . .212
 INFORMAZIONI SULLA VETTURA (FUNZIONI INFORMAZIONI CLIENTE) . . . . . . . . . . . . . . .213
185

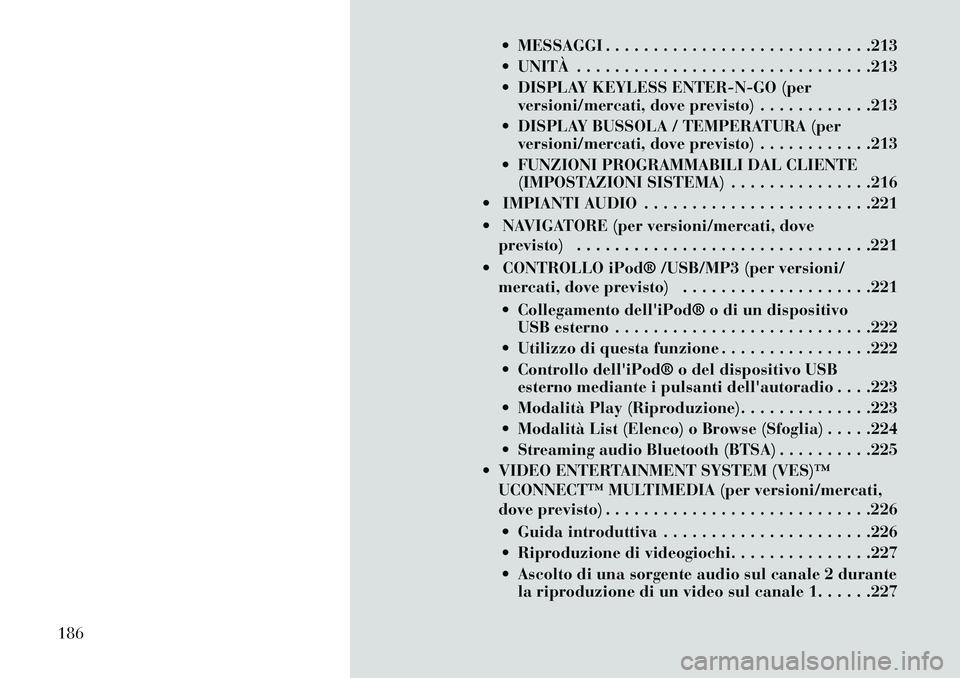

 MESSAGGI . . . . . . . . . . . . . . . . . . . . . . . . . . . .213
 UNITÀ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .213
 DISPLAY KEYLESS ENTER-N-GO (perversioni/mercati, dove previsto) . . . . . . . . . . . .213
 DISPLAY BUSSOLA / TEMPERATURA (per versioni/mercati, dove previsto) . . . . . . . . . . . .213
 FUNZIONI PROGRAMMABILI DAL CLIENTE (IMPOSTAZIONI SISTEMA) . . . . . . . . . . . . . . .216
 IMPIANTI AUDIO . . . . . . . . . . . . . . . . . . . . . . . .221
 NAVIGATORE (per versioni/mercati, dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .221
 CONTROLLO iPod® /USB/MP3 (per versioni/ mercati, dove previsto) . . . . . . . . . . . . . . . . . . . .221
 Collegamento dell'iPod® o di un dispositivo
USB esterno . . . . . . . . . . . . . . . . . . . . . . . . . . .222
 Utilizzo di questa funzione . . . . . . . . . . . . . . . .222
 Controllo dell'iPod® o del dispositivo USB esterno mediante i pulsanti dell'autoradio . . . .223
 Modalità Play (Riproduzione). . . . . . . . . . . . . .223
 Modalità List (Elenco) o Browse (Sfoglia) . . . . .224
 Streaming audio Bluetooth (BTSA) . . . . . . . . . .225
 VIDEO ENTERTAINMENT SYSTEM (VES)™ UCONNECT™ MULTIMEDIA (per versioni/mercati,
dove previsto) . . . . . . . . . . . . . . . . . . . . . . . . . . . .226
 Guida introduttiva . . . . . . . . . . . . . . . . . . . . . .226
 Riproduzione di videogiochi. . . . . . . . . . . . . . .227
 Ascolto di una sorgente audio sul canale 2 durante la riproduzione di un video sul canale 1. . . . . .227
186
