Wartung

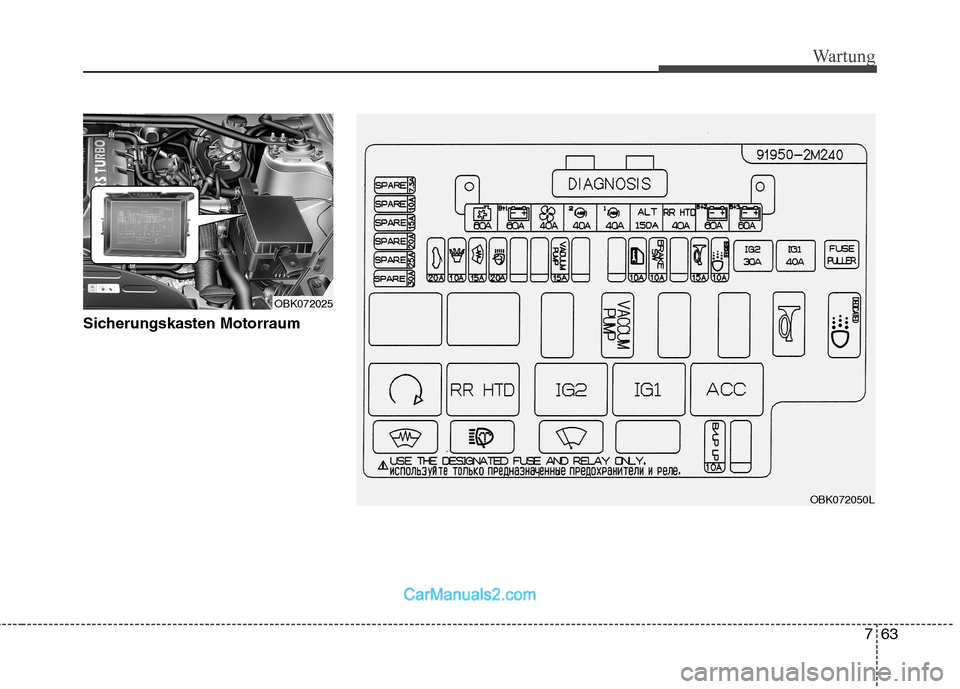

Sicherungskasten Motorraum
OBK072050L
OBK072025

Wartung
64
7

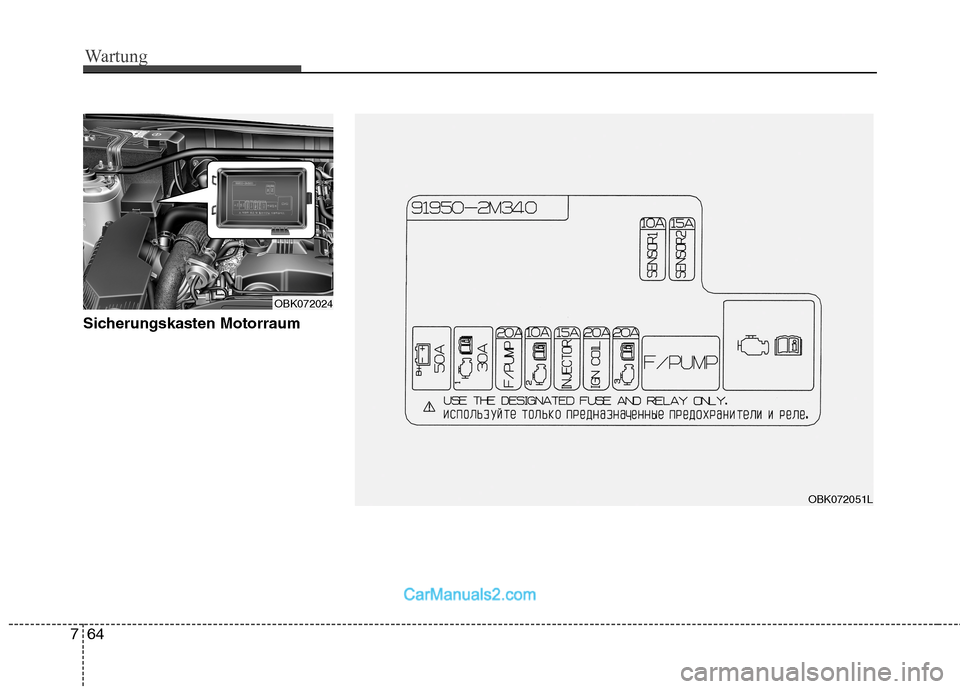

Sicherungskasten Motorraum
OBK072051L
OBK072024

765
Wartung

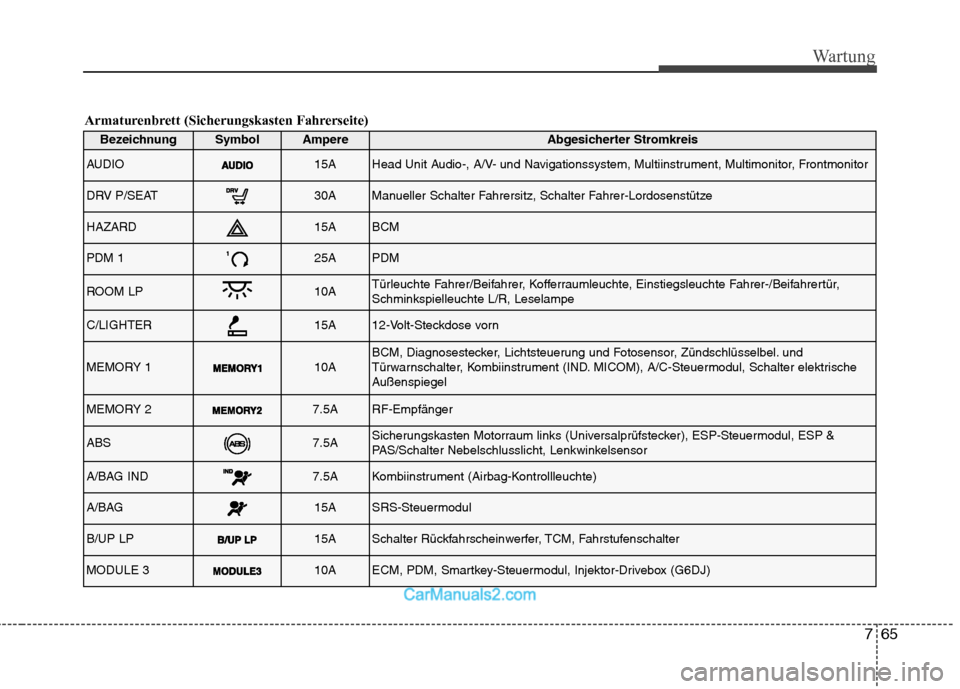

Armaturenbrett (Sicherungskasten Fahrerseite)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
AUDIO15AHead Unit Audio-, A/V- und Navigationssystem, Multiinstrument, Multimonitor, Frontmonitor
DRV P/SEAT30AManueller Schalter Fahrersitz, Schalter Fahrer-Lordosenstütze
HAZARD15ABCM
PDM 125APDM
ROOM LP10ATürleuchte Fahrer/Beifahrer, Kofferraumleuchte, Einstiegsleuchte Fahrer-/Beifahrertür, Schminkspielleuchte L/R, Leselampe
C/LIGHTER15A12-Volt-Steckdose vorn
MEMORY 110ABCM, Diagnosestecker, Lichtsteuerung und Fotosensor, Zündschlüsselbel. und
Türwarnschalter, Kombiinstrument (IND. MICOM), A/C-Steuermodul, Schalter elektrische
Außenspiegel
MEMORY 27.5ARF-Empfänger
ABS7.5ASicherungskasten Motorraum links (Universalprüfstecker), ESP-Steuermodul, ESP &
PAS/Schalter Nebelschlusslicht, Lenkwinkelsensor
A/BAG IND7.5AKombiinstrument (Airbag-Kontrollleuchte)
A/BAG15ASRS-Steuermodul
B/UP LP15ASchalter Rückfahrscheinwerfer, TCM, Fahrstufenschalter
MODULE 310AECM, PDM, Smartkey-Steuermodul, Injektor-Drivebox (G6DJ)

Wartung
66
7

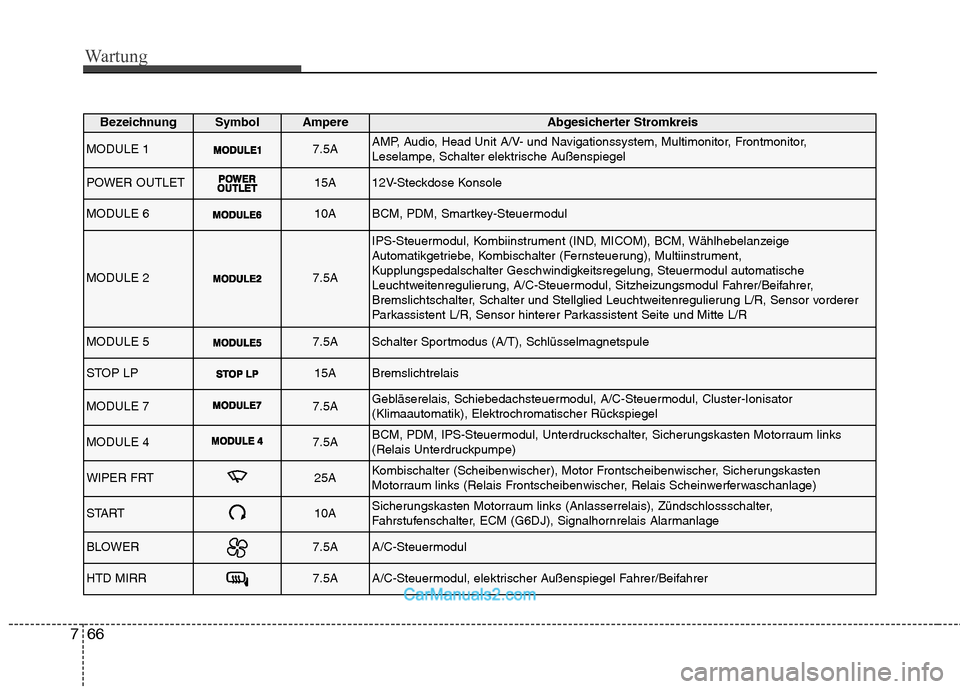

BezeichnungSymbolAmpereAbgesicherter Stromkreis
MODULE 17.5AAMP, Audio, Head Unit A/V- und Navigationssystem, Multimonitor, Frontmonitor,
Leselampe, Schalter elektrische Außenspiegel
POWER OUTLET15A12V-Steckdose Konsole
MODULE 610ABCM, PDM, Smartkey-Steuermodul
MODULE 27.5A
IPS-Steuermodul, Kombiinstrument (IND, MICOM), BCM, Wählhebelanzeige
Automatikgetriebe, Kombischalter (Fernsteuerung), Multiinstrument,
Kupplungspedalschalter Geschwindigkeitsregelung, Steuermodul automatische
Leuchtweitenregulierung, A/C-Steuermodul, Sitzheizungsmodul Fahrer/Beifahrer,
Bremslichtschalter, Schalter und Stellglied Leuchtweitenregulierung L/R, Sensor vorderer
Parkassistent L/R, Sensor hinterer Parkassistent Seite und Mitte L/R
MODULE 57.5ASchalter Sportmodus (A/T), Schlüsselmagnetspule
STOP LP15ABremslichtrelais
MODULE 77.5AGebläserelais, Schiebedachsteuermodul, A/C-Steuermodul, Cluster-Ionisator
(Klimaautomatik), Elektrochromatischer Rückspiegel
MODULE 47.5ABCM, PDM, IPS-Steuermodul, Unterdruckschalter, Sicherungskasten Motorraum links
(Relais Unterdruckpumpe)
WIPER FRT25AKombischalter (Scheibenwischer), Motor Frontscheibenwischer, Sicherungskasten
Motorraum links (Relais Frontscheibenwischer, Relais Scheinwerferwaschanlage)
START10ASicherungskasten Motorraum links (Anlasserrelais), Zündschlossschalter,
Fahrstufenschalter, ECM (G6DJ), Signalhornrelais Alarmanlage
BLOWER7.5AA/C-Steuermodul
HTD MIRR7.5AA/C-Steuermodul, elektrischer Außenspiegel Fahrer/Beifahrer

767
Wartung

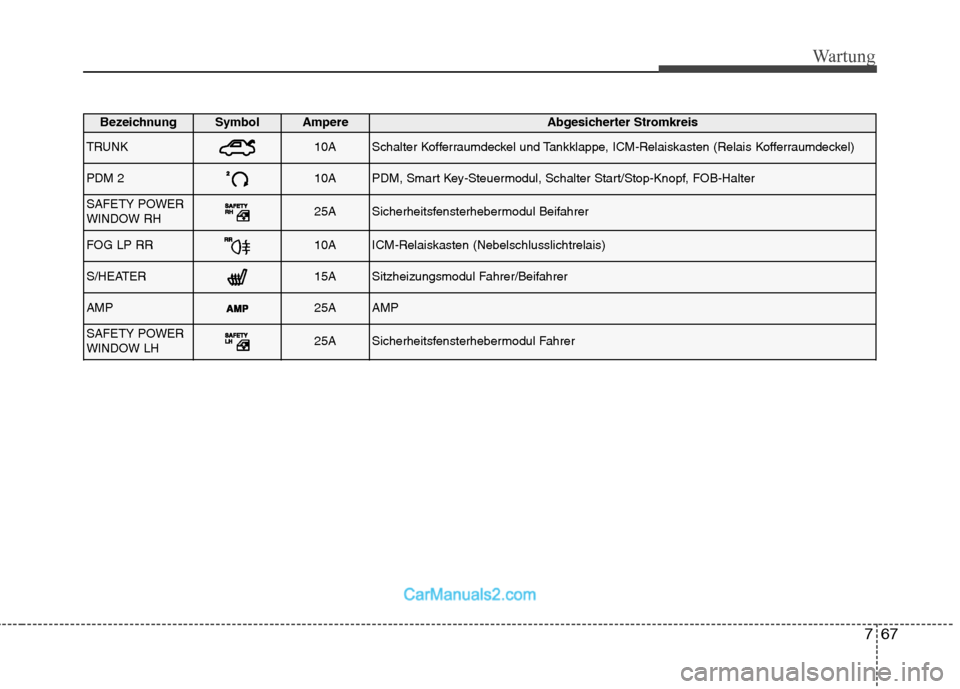

BezeichnungSymbolAmpereAbgesicherter Stromkreis
TRUNK10ASchalter Kofferraumdeckel und Tankklappe, ICM-Relaiskasten (Relais Kofferraumdeckel)
PDM 210APDM, Smart Key-Steuermodul, Schalter Start/Stop-Knopf, FOB-Halter
SAFETY POWER
WINDOW RH25ASicherheitsfensterhebermodul Beifahrer
FOG LP RR10AICM-Relaiskasten (Nebelschlusslichtrelais)
S/HEATER15ASitzheizungsmodul Fahrer/Beifahrer
AMP25AAMP
SAFETY POWER
WINDOW LH25ASicherheitsfensterhebermodul Fahrer

Wartung
68
7

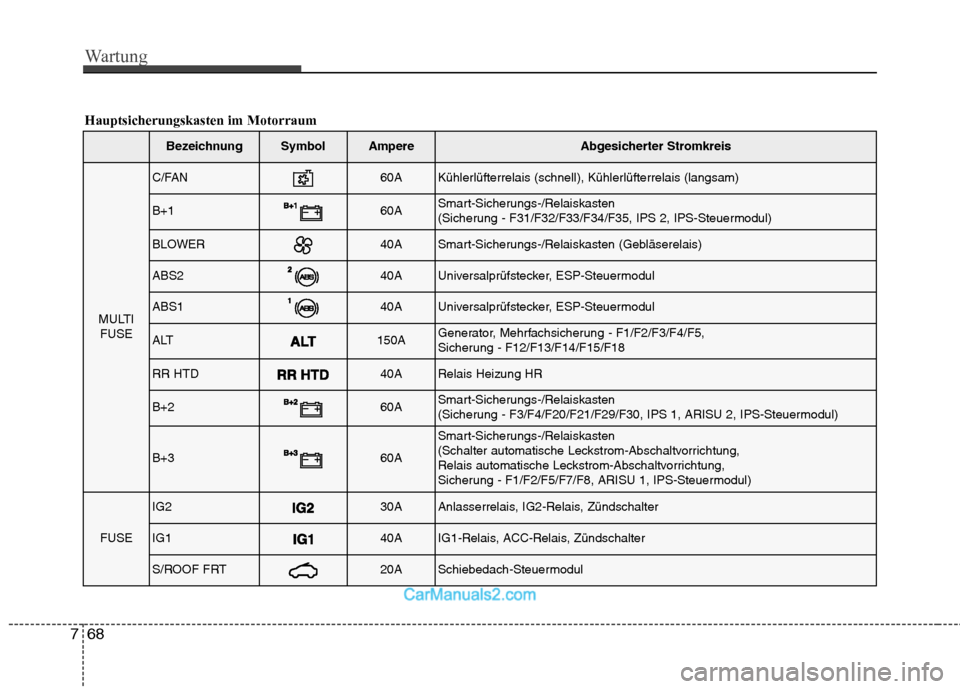

Hauptsicherungskasten im Motorraum
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MULTI
FUSE
C/FAN60AKühlerlüfterrelais (schnell), Kühlerlüfterrelais (langsam)
B+160ASmart-Sicherungs-/Relaiskasten
(Sicherung - F31/F32/F33/F34/F35, IPS 2, IPS-Steuermodul)
BLOWER40ASmart-Sicherungs-/Relaiskasten (Gebläserelais)
ABS240AUniversalprüfstecker, ESP-Steuermodul
ABS140AUniversalprüfstecker, ESP-Steuermodul
ALT150AGenerator, Mehrfachsicherung - F1/F2/F3/F4/F5,
Sicherung - F12/F13/F14/F15/F18
RR HTD40ARelais Heizung HR
B+260ASmart-Sicherungs-/Relaiskasten
(Sicherung - F3/F4/F20/F21/F29/F30, IPS 1, ARISU 2, IPS-Steuermodul)
B+360A
Smart-Sicherungs-/Relaiskasten
(Schalter automatische Leckstrom-Abschaltvorrichtung,
Relais automatische Leckstrom-Abschaltvorrichtung,
Sicherung - F1/F2/F5/F7/F8, ARISU 1, IPS-Steuermodul)
FUSE
IG230AAnlasserrelais, IG2-Relais, Zündschalter
IG140AIG1-Relais, ACC-Relais, Zündschalter
S/ROOF FRT20ASchiebedach-Steuermodul

769
Wartung

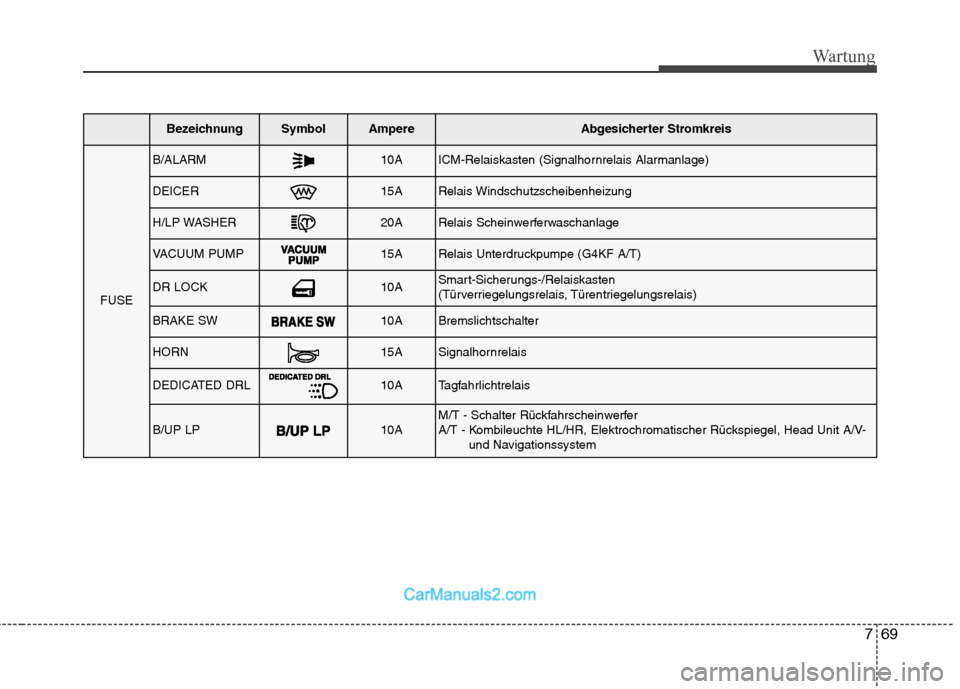

BezeichnungSymbolAmpereAbgesicherter Stromkreis
FUSE
B/ALARM10AICM-Relaiskasten (Signalhornrelais Alarmanlage)
DEICER15ARelais Windschutzscheibenheizung
H/LP WASHER20ARelais Scheinwerferwaschanlage
VACUUM PUMP15ARelais Unterdruckpumpe (G4KF A/T)
DR LOCK10ASmart-Sicherungs-/Relaiskasten
(Türverriegelungsrelais, Türentriegelungsrelais)
BRAKE SW10ABremslichtschalter
HORN15ASignalhornrelais
DEDICATED DRL10ATagfahrlichtrelais
B/UP LP10AM/T - Schalter Rückfahrscheinwerfer
A/T - Kombileuchte HL/HR, Elektrochromatischer Rückspiegel, Head Unit A/V-und Navigationssystem

Wartung
70
7

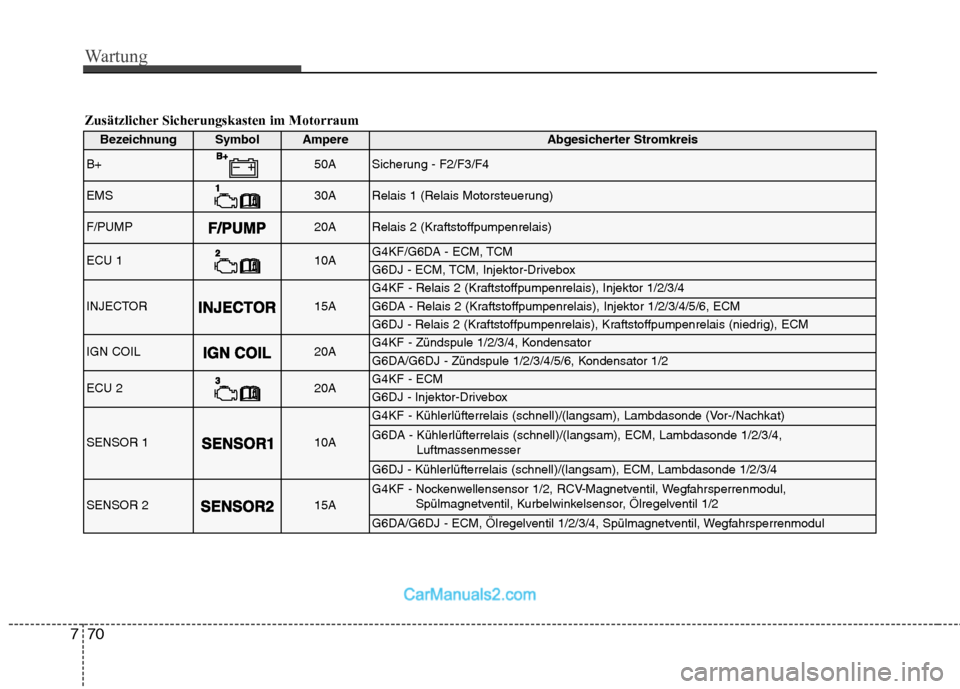

Zusätzlicher Sicherungskasten im Motorraum
BezeichnungSymbolAmpereAbgesicherter Stromkreis
B+50ASicherung - F2/F3/F4
EMS30ARelais 1 (Relais Motorsteuerung)
F/PUMP20ARelais 2 (Kraftstoffpumpenrelais)
ECU 110AG4KF/G6DA - ECM, TCM
G6DJ - ECM, TCM, Injektor-Drivebox
INJECTOR15A
G4KF - Relais 2 (Kraftstoffpumpenrelais), Injektor 1/2/3/4
G6DA - Relais 2 (Kraftstoffpumpenrelais), Injektor 1/2/3/4/5/6, ECM
G6DJ - Relais 2 (Kraftstoffpumpenrelais), Kraftstoffpumpenrelais (niedrig), ECM
IGN COIL20AG4KF - Zündspule 1/2/3/4, Kondensator
G6DA/G6DJ - Zündspule 1/2/3/4/5/6, Kondensator 1/2
ECU 220AG4KF - ECM
G6DJ - Injektor-Drivebox
SENSOR 110A
G4KF - Kühlerlüfterrelais (schnell)/(langsam), Lambdasonde (Vor-/Nachkat)
G6DA - Kühlerlüfterrelais (schnell)/(langsam), ECM, Lambdasonde 1/2/3/4,
Luftmassenmesser
G6DJ - Kühlerlüfterrelais (schnell)/(langsam), ECM, Lambdasonde 1/2/3/4
SENSOR 215A
G4KF - Nockenwellensensor 1/2, RCV-Magnetventil, Wegfahrsperrenmodul,Spülmagnetventil, Kurbelwinkelsensor, Ölregelventil 1/2
G6DA/G6DJ - ECM, Ölregelventil 1/2/3/4, Spülmagnetventil, Wegfahrsperrenmodul
