2013 Hyundai Genesis Coupe Betriebsanleitung (in German)

731
Wartung

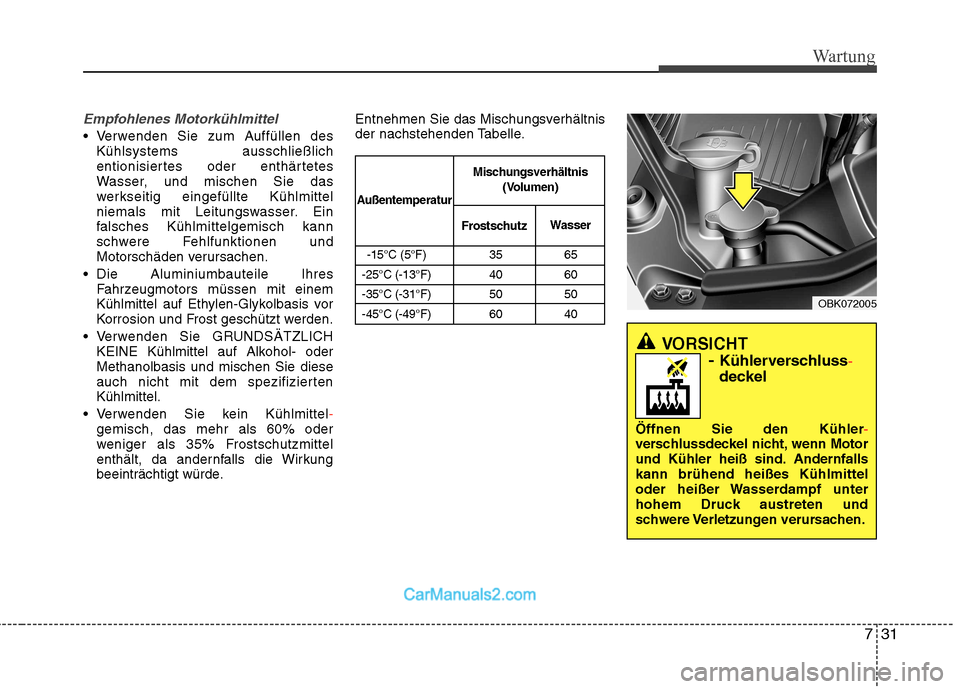

Empfohlenes Motorkühlmittel
Verwenden Sie zum Auffüllen desKühlsystems ausschließlich
entionisiertes oder enthärtetes
Wasser, und mischen Sie das
werkseitig eingefüllte Kühlmittel
niemals mit Leitungswasser. Ein
falsches Kühlmittelgemisch kann
schwere Fehlfunktionen und
Motorschäden verursachen.
Die Aluminiumbauteile Ihres Fahrzeugmotors müssen mit einem
Kühlmittel auf Ethylen-Glykolbasis vor
Korrosion und Frost geschützt werden.
Verwenden Sie GRUNDSÄTZLICH KEINE Kühlmittel auf Alkohol- oderMethanolbasis und mischen Sie diese
auch nicht mit dem spezifiziertenKühlmittel.
Verwenden Sie kein Kühlmittel
-gemisch, das mehr als 60% oder
weniger als 35% Frostschutzmittel
enthält, da andernfalls die Wirkung
beeinträchtigt würde. Entnehmen Sie das Mischungsverhältnis
der nachstehenden Tabelle.
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
-45°C (-49°F) 60 40
Außentemperatur Mischungsverhältnis
(Volumen)
Frostschutz Wasser
VORSICHT
- Kühlerverschluss
-
deckel
Öffnen Sie den Kühler
-verschlussdeckel nicht, wenn Motor
und Kühler heiß sind. Andernfallskann brühend heißes Kühlmittel
oder heißer Wasserdampf unter
hohem Druck austreten und
schwere Verletzungen verursachen.
OBK072005

Wartung
32
7

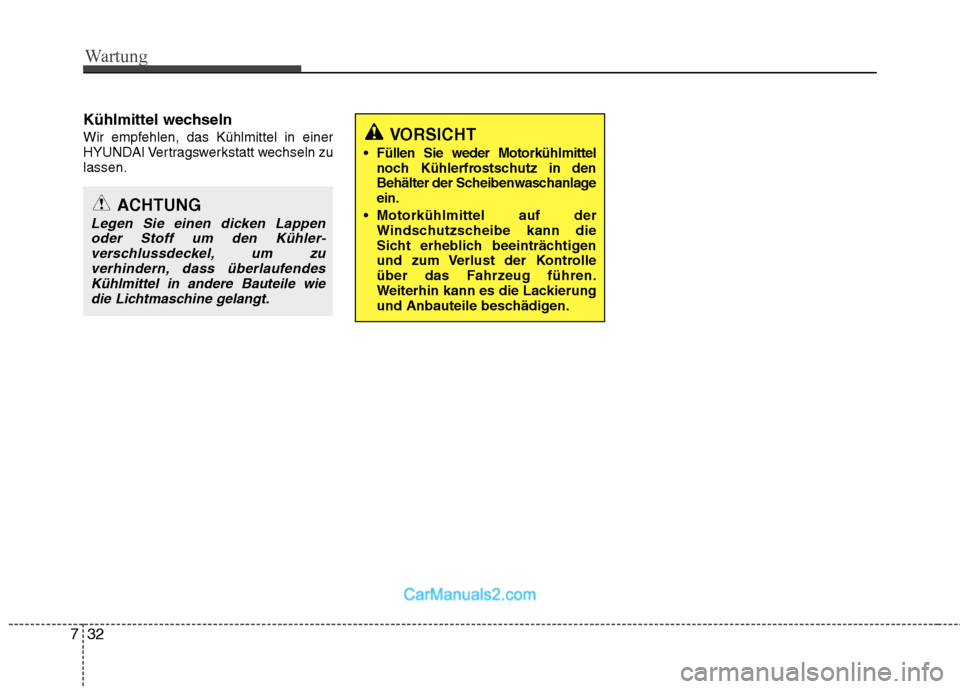

Kühlmittel wechseln
Wir empfehlen, das Kühlmittel in einer
HYUNDAI Vertragswerkstatt wechseln zulassen.
VORSICHT
Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlageein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
ACHTUNG
Legen Sie einen dicken Lappen
oder Stoff um den Kühler-
verschlussdeckel, um zuverhindern, dass überlaufendesKühlmittel in andere Bauteile wie die Lichtmaschine gelangt.

733
Wartung

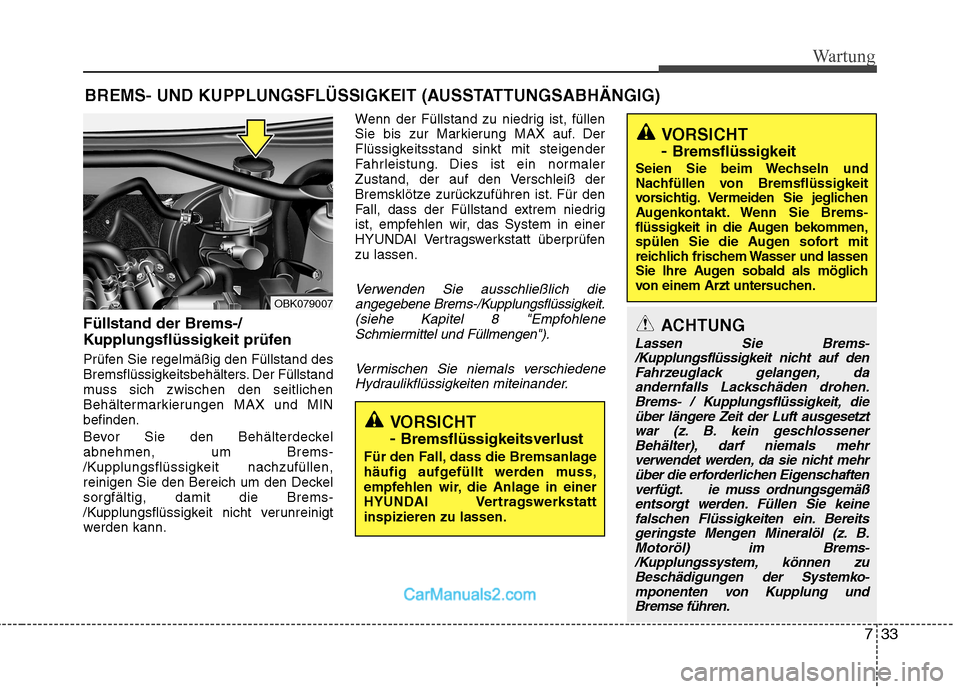

BREMS- UND KUPPLUNGSFLÜSSIGKEIT (AUSSTATTUNGSABHÄNGIG)
Füllstand der Brems-/
Kupplungsflüssigkeit prüfen
Prüfen Sie regelmäßig den Füllstand des Bremsflüssigk eitsbehälters. Der Füllstand
muss sich zwischen den seitlichen
Behältermarkierungen MAX und MINbefinden.
Bevor Sie den Behälterdeckel abnehmen, um Brems-
/Kupplungsflüssigkeit nachzufüllen,
reinigen Sie den Bereich um den Deckelsorgfältig, damit die Brems-
/Kupplungsflüssigkeit nicht verunreinigt
werden kann. Wenn der Füllstand zu niedrig ist, füllen
Sie bis zur Markierung MAX auf. Der
Flüssigkeitsstand sinkt mit steigender
Fahrleistung. Dies ist ein normaler
Zustand, der auf den Verschleiß der
Bremsklötze zurückzuführen ist. Für den
Fall, dass der Füllstand extrem niedrig
ist, empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt überprüfenzu lassen.
Verwenden Sie ausschließlich die
angegebene Brems-/Kupplungsflüssigkeit.(siehe Kapitel 8 "Empfohlene
Schmiermittel und Füllmengen").
Vermischen Sie niemals verschiedeneHydraulikflüssigkeiten miteinander.
VORSICHT - Bremsflüssigkeitsverlust
Für den Fall, dass die Bremsanlage
häufig aufgefüllt werden muss,
empfehlen wir, die Anlage in einer
HYUNDAI Vertragswerkstattinspizieren zu lassen.
VORSICHT - Bremsflüssigkeit
Seien Sie beim Wechseln und
Nachfüllen von Bremsflüssigkeit
vorsichtig. Vermeiden Sie jeglichen
Augenkontakt. Wenn Sie Brems-
flüssigkeit in die Augen bekommen,
spülen Sie die Augen sofort mit
reichlich frischem Wasser und lassen
Sie Ihre Augen sobald als möglich
von einem Arzt untersuchen.
ACHTUNG
Lassen Sie Brems- /Kupplungsflüssigkeit nicht auf denFahrzeuglack gelangen, daandernfalls Lackschäden drohen. Brems- / Kupplungsflüssigkeit, dieüber längere Zeit der Luft ausgesetztwar (z. B. kein geschlossener Behälter), darf niemals mehrverwendet werden, da sie nicht mehr über die erforderlichen Eigenschaftenverfügt. ie muss ordnungsgemäßentsorgt werden. Füllen Sie keine falschen Flüssigkeiten ein. Bereitsgeringste Mengen Mineralöl (z. B.Motoröl) im Brems-
/Kupplungssystem, können zu Beschädigungen der Systemko- mponenten von Kupplung undBremse führen.
OBK079007

Wartung
34
7

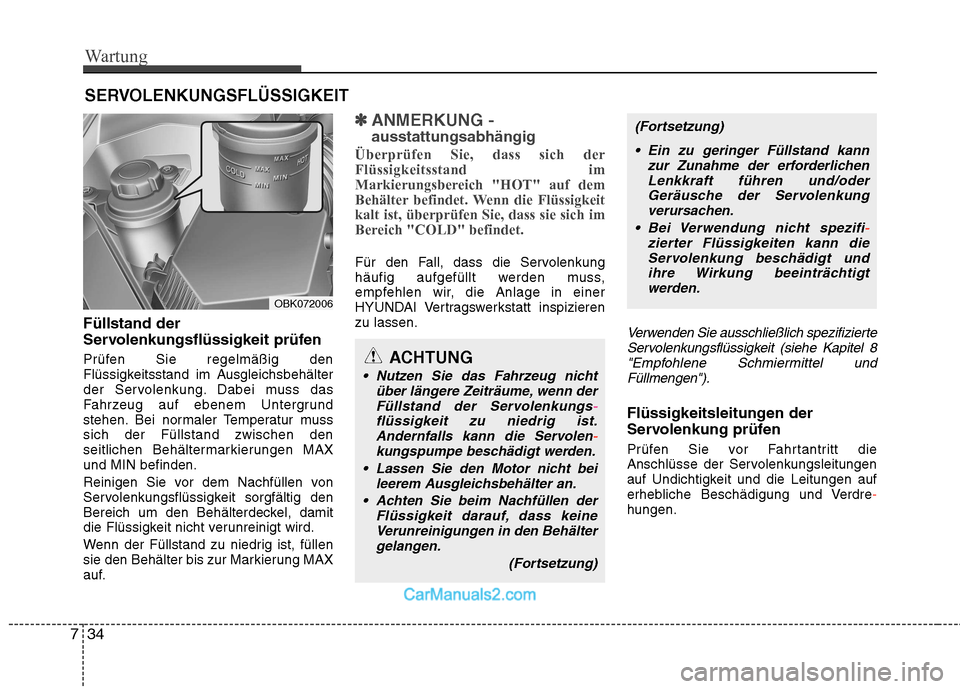

SERVOLENKUNGSFLÜSSIGKEIT
Füllstand der
Servolenkungsflüssigkeit prüfen
Prüfen Sie regelmäßig den
Flüssigkeitsstand im Ausgleichsbehälter
der Servolenkung. Dabei muss das
Fahrzeug auf ebenem Untergrund
stehen. Bei normaler Temperatur musssich der Füllstand zwischen den
seitlichen Behältermarkierungen MAXund MIN befinden.
Reinigen Sie vor dem Nachfüllen von
Servolenkungsflüssigkeit sorgfältig den
Bereich um den Behälterdeckel, damit
die Flüssigkeit nicht verunreinigt wird.
Wenn der Füllstand zu niedrig ist, füllen
sie den Behälter bis zur Markierung MAX
auf.
✽✽ ANMERKUNG - ausstattungsabhängig
Überprüfen Sie, dass sich der Flüssigkeitsstand im
Markierungsbereich "HOT" auf dem
Behälter befindet. Wenn die Flüssigkeitkalt ist, überprüfen Sie, dass sie sich im
Bereich "COLD" befindet.
Für den Fall, dass die Servolenkung
häufig aufgefüllt werden muss,
empfehlen wir, die Anlage in einer
HYUNDAI Vertragswerkstatt inspizierenzu lassen.
Verwenden Sie ausschließlich spezifizierte Servolenkungsflüssigkeit (siehe Kapitel 8 "Empfohlene Schmiermittel undFüllmengen").
Flüssigkeitsleitungen der
Servolenkung prüfen
Prüfen Sie vor Fahrtantritt die
Anschlüsse der Servolenkungsleitungen
auf Undichtigkeit und die Leitungen auf
erhebliche Beschädigung und Verdre
-hungen.
ACHTUNG
Nutzen Sie das Fahrzeug nicht über längere Zeiträume, wenn derFüllstand der Servolenkungs
-flüssigkeit zu niedrig ist.Andernfalls kann die Servolen-kungspumpe beschädigt werden.
Lassen Sie den Motor nicht bei leerem Ausgleichsbehälter an.
Achten Sie beim Nachfüllen der Flüssigkeit darauf, dass keineVerunreinigungen in den Behältergelangen.
(Fortsetzung)
(Fortsetzung)
Ein zu geringer Füllstand kann zur Zunahme der erforderlichenLenkkraft führen und/oder
Geräusche der Servolenkung verursachen.
Bei Verwendung nicht spezifi
-zierter Flüssigkeiten kann die Servolenkung beschädigt und ihre Wirkung beeinträchtigtwerden.
OBK072006

735
Wartung

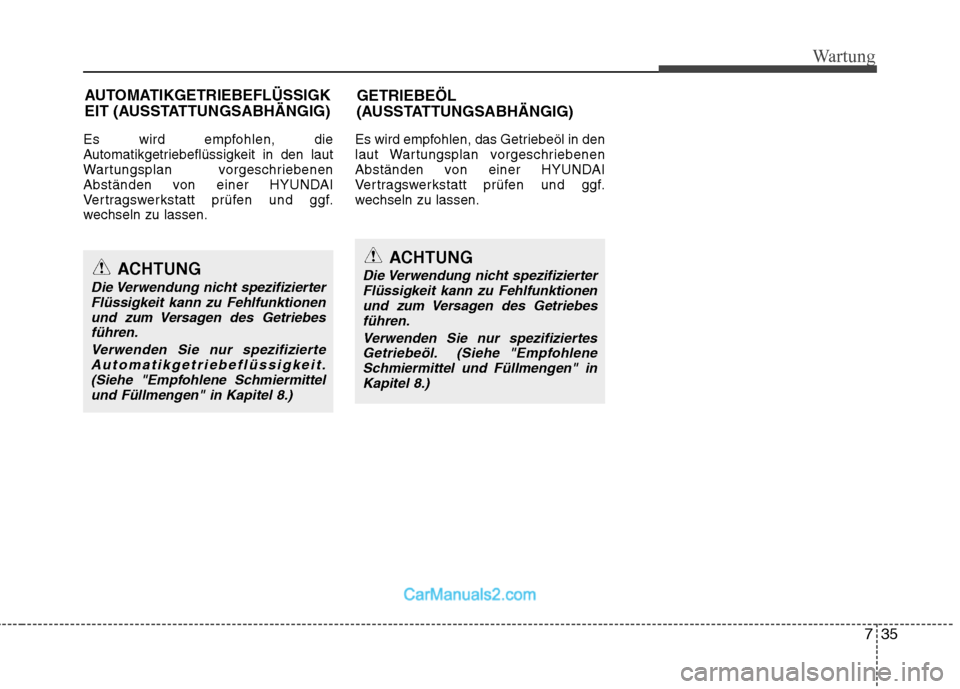

Es wird empfohlen, die
Automatikgetriebeflüssigkeit in den laut
Wartungsplan vorgeschriebenen
Abständen von einer HYUNDAI
Vertragswerkstatt prüfen und ggf.
wechseln zu lassen.Es wird empfohlen, das Getriebeöl in den
laut Wartungsplan vorgeschriebenen
Abständen von einer HYUNDAI
Vertragswerkstatt prüfen und ggf.
wechseln zu lassen.
AUTOMATIKGETRIEBEFLÜSSIGK
EIT (AUSSTATTUNGSABHÄNGIG)
ACHTUNG
Die Verwendung nicht spezifizierter
Flüssigkeit kann zu Fehlfunktionenund zum Versagen des Getriebesführen.
Verwenden Sie nur spezifizierteAutomatikgetriebeflüssigkeit.(Siehe "Empfohlene Schmiermittelund Füllmengen" in Kapitel 8.)
GETRIEBEÖL
(AUSSTATTUNGSABHÄNGIG)
ACHTUNG
Die Verwendung nicht spezifizierter
Flüssigkeit kann zu Fehlfunktionenund zum Versagen des Getriebesführen.
Verwenden Sie nur spezifiziertesGetriebeöl. (Siehe "Empfohlene
Schmiermittel und Füllmengen" in Kapitel 8.)

Wartung
36
7

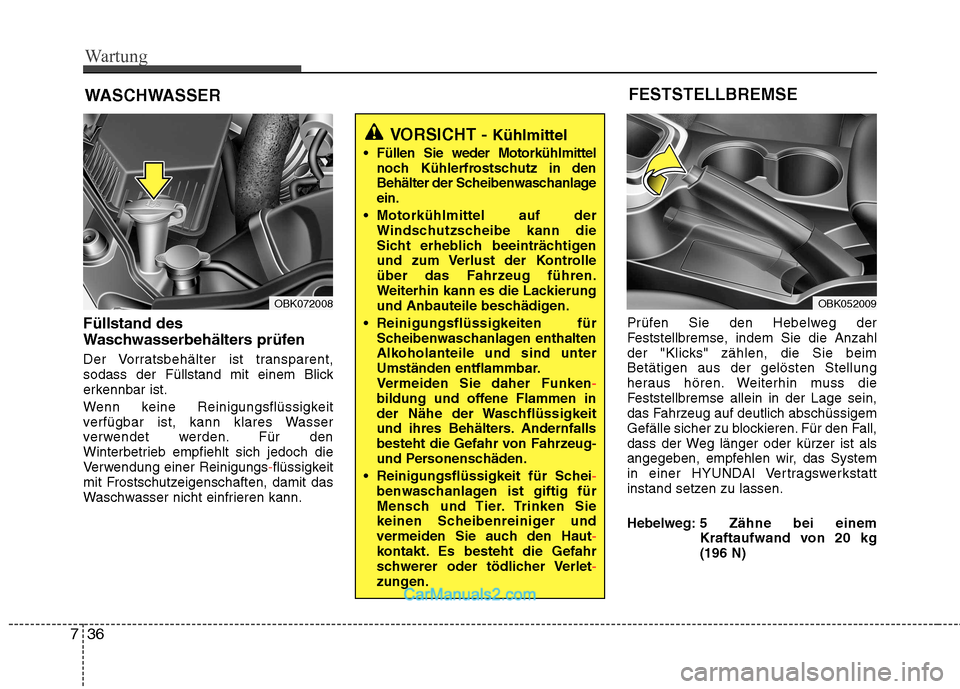

WASCHWASSER
Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist.
Wenn keine Reinigungsflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden. Für den
Winterbetrieb empfiehlt sich jedoch die
Verwendung einer Reinigungs
-flüssigkeit
mit Frostschutzeigenschaften, damit das
Waschwasser nicht einfrieren kann. Prüfen Sie den Hebelweg der
Feststellbremse, indem Sie die Anzahl
der "Klicks" zählen, die Sie beimBetätigen aus der gelösten Stellung
heraus hören. Weiterhin muss die
Feststellbremse allein in der Lage sein,
das Fahrzeug auf deutlich abschüssigem
Gefälle sicher zu blockieren. Für den Fall,
dass der Weg länger oder kürzer ist als
angegeben, empfehlen wir, das System
in einer HYUNDAI Vertragswerkstatt
instand setzen zu lassen.
Hebelweg: 5
Zähne bei einem
Kraftaufwand von 20 kg (196 N)
VORSICHT - Kühlmittel
Füllen Sie weder Motorkühlmittel noch Kühlerfrostschutz in den
Behälter der Scheibenwaschanlageein.
Motorkühlmittel auf der Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Weiterhin kann es die Lackierung
und Anbauteile beschädigen.
Reinigungsflüssigkeiten für Scheibenwaschanlagen enthalten
Alkoholanteile und sind unter
Umständen entflammbar.
Vermeiden Sie daher Funken
-bildung und offene Flammen in
der Nähe der Waschflüssigkeit
und ihres Behälters. Andernfalls
besteht die Gefahr von Fahrzeug-
und Personenschäden.
Reinigungsflüssigkeit für Schei
-benwaschanlagen ist giftig für
Mensch und Tier. Trinken Sie
keinen Scheibenreiniger und
vermeiden Sie auch den Haut
-kontakt. Es besteht die Gefahr
schwerer oder tödlicher Verlet-zungen.
OBK052009
FESTSTELLBREMSEOBK072008

737
Wartung

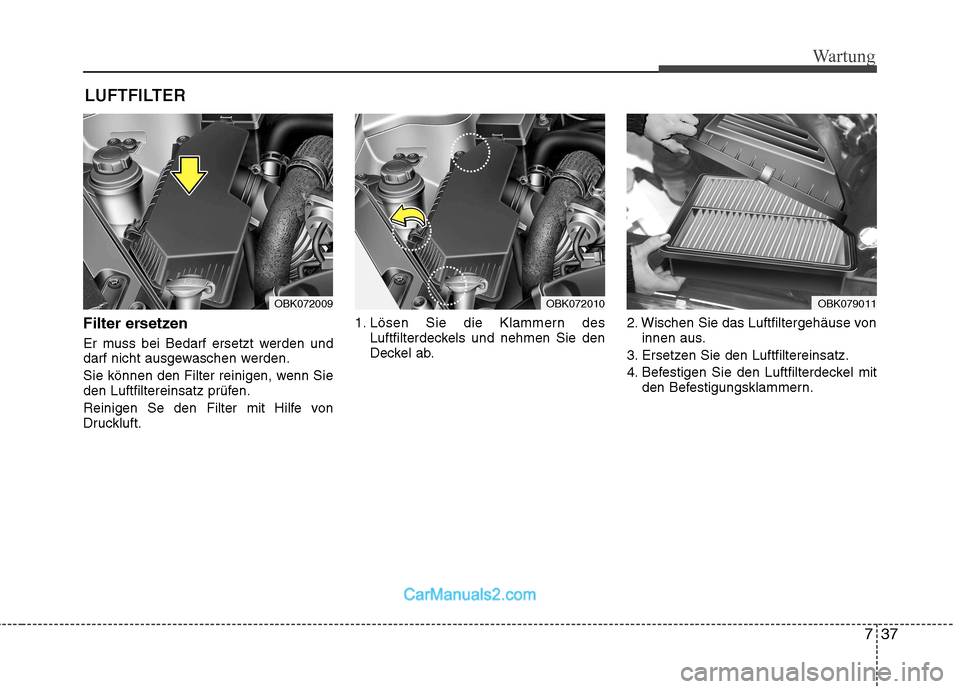

LUFTFILTER
Filter ersetzen
Er muss bei Bedarf ersetzt werden und
darf nicht ausgewaschen werden.
Sie können den Filter reinigen, wenn Sie
den Luftfiltereinsatz prüfen.
Reinigen Se den Filter mit Hilfe von
Druckluft. 1. Lösen Sie die Klammern des
Luftfilterdeckels und nehmen Sie den
Deckel ab. 2. Wischen Sie das Luftfiltergehäuse von
innen aus.
3. Ersetzen Sie den Luftfiltereinsatz.
4. Befestigen Sie den Luftfilterdeckel mit den Befestigungsklammern.
OBK072009OBK072010OBK079011

Wartung
38
7

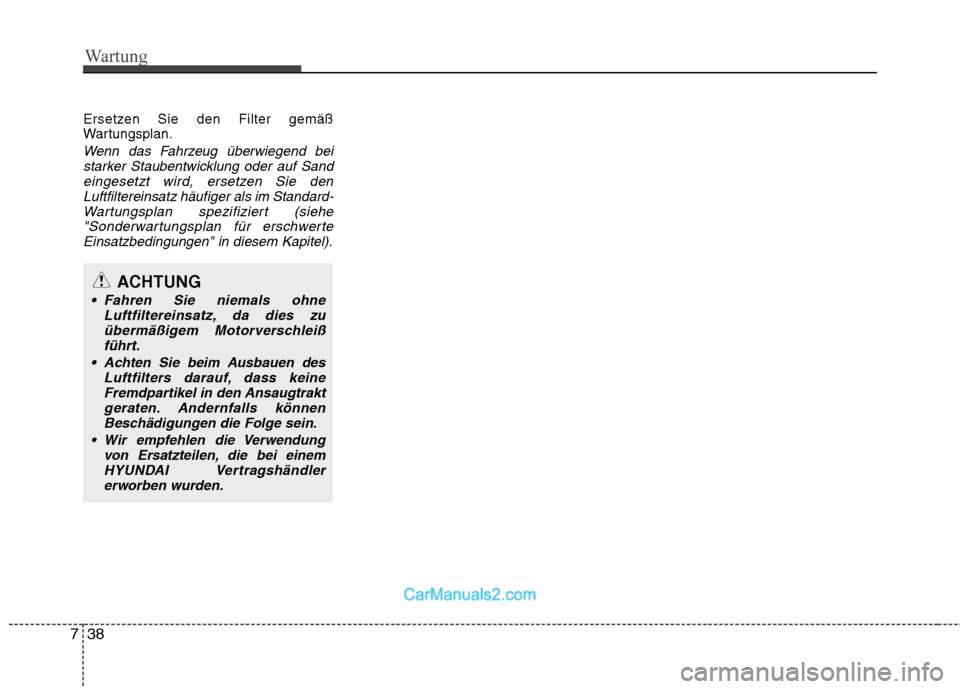

Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf Sandeingesetzt wird, ersetzen Sie den
Luftfiltereinsatz häufiger als im Standard-Wartungsplan spezifiziert (siehe"Sonderwartungsplan für erschwerte
Einsatzbedingungen" in diesem Kapitel).
ACHTUNG
Fahren Sie niemals ohne Luftfiltereinsatz, da dies zuübermäßigem Motorverschleißführt.
Achten Sie beim Ausbauen des Luftfilters darauf, dass keineFremdpartikel in den Ansaugtraktgeraten. Andernfalls könnenBeschädigungen die Folge sein.
Wir empfehlen die Verwendung von Ersatzteilen, die bei einemHYUNDAI Vertragshändlererworben wurden.
