2013 Hyundai Genesis Coupe Betriebsanleitung (in German)

4111
Ausstattung Ihres Fahrzeugs

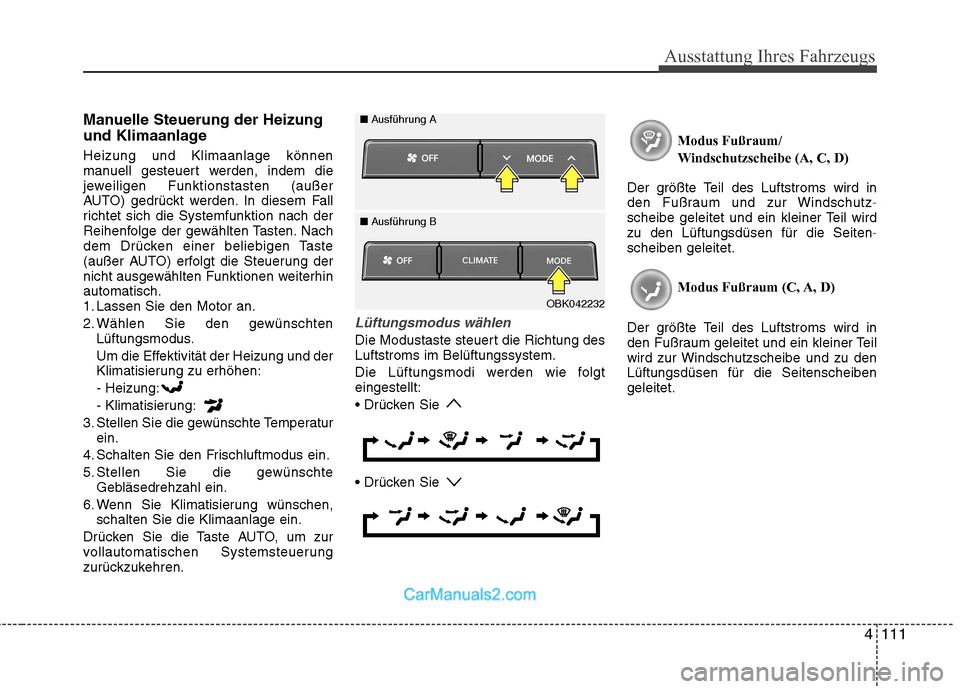

Manuelle Steuerung der Heizung
und Klimaanlage Heizung und Klimaanlage können
manuell gesteuert werden, indem die
jeweiligen Funktionstasten (außer
AUTO) gedrückt werden. In diesem Fall
richtet sich die Systemfunktion nach der
Reihenfolge der gewählten Tasten. Nach
dem Drücken einer beliebigen Taste
(außer AUTO) erfolgt die Steuerung der
nicht ausgewählten Funktionen weiterhinautomatisch.
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschtenLüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen: - Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage ein.
Drücken Sie die Taste AUTO, um zur
vollautomatischen Systemsteuerung
zurückzukehren.
Lüftungsmodus wählen
Die Modustaste steuert die Richtung des Luftstroms im Belüftungssystem.
Die Lüftungsmodi werden wie folgt eingestellt:

Modus Fußraum/
Windschutzscheibe (A, C, D)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz
-scheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seiten-scheiben geleitet.
Modus Fußraum (C, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu denLüftungsdüsen für die Seitenscheibengeleitet.
OBK042232
■
Ausführung A
■ Ausführung B

Ausstattung Ihres Fahrzeugs
112
4

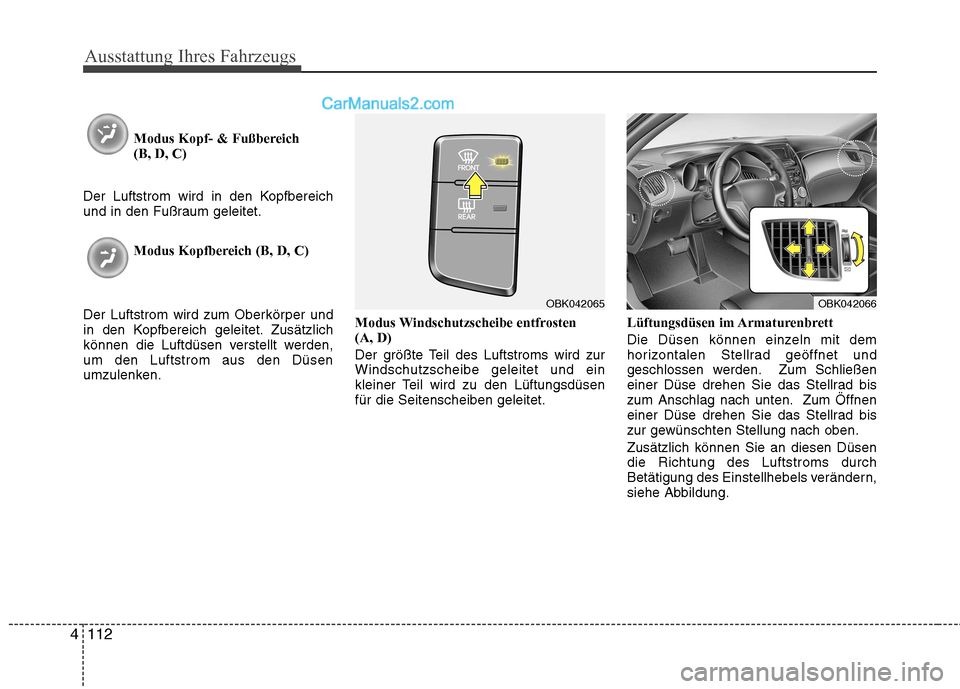

Modus Kopf- & Fußbereich (B, D, C)
Der Luftstrom wird in den Kopfbereich
und in den Fußraum geleitet. Modus Kopfbereich (B, D, C)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet. Zusätzlich
können die Luftdüsen verstellt werden,um den Luftstrom aus den Düsen
umzulenken. Modus Windschutzscheibe entfrosten (A, D)
Der größte Teil des Luftstroms wird zur Windschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsenfür die Seitenscheiben geleitet.Lüftungsdüsen im Armaturenbrett
Die Düsen können einzeln mit dem
horizontalen Stellrad geöffnet und
geschlossen werden. Zum Schließen
einer Düse drehen Sie das Stellrad bis
zum Anschlag nach unten. Zum Öffnen
einer Düse drehen Sie das Stellrad bis
zur gewünschten Stellung nach oben. Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung.
OBK042065OBK042066

4113
Ausstattung Ihres Fahrzeugs

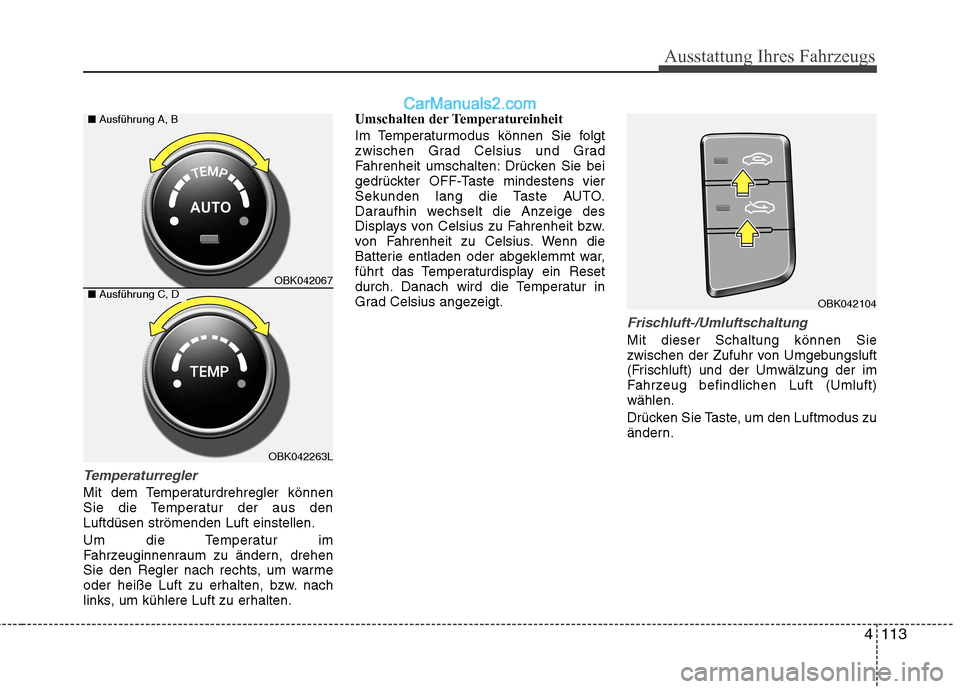

Temperaturregler
Mit dem Temperaturdrehregler können
Sie die Temperatur der aus denLuftdüsen strömenden Luft einstellen.
Um die Temperatur im
Fahrzeuginnenraum zu ändern, drehen
Sie den Regler nach rechts, um warme
oder heiße Luft zu erhalten, bzw. nach
links, um kühlere Luft zu erhalten.Umschalten der Temperatureinheit
Im Temperaturmodus können Sie folgt
zwischen Grad Celsius und Grad
Fahrenheit umschalten: Drücken Sie bei
gedrückter OFF-Taste mindestens vier
Sekunden lang die Taste AUTO.
Daraufhin wechselt die Anzeige des
Displays von Celsius zu Fahrenheit bzw.
von Fahrenheit zu Celsius. Wenn die
Batterie entladen oder abgeklemmt war,
führt das Temperaturdisplay ein Reset
durch. Danach wird die Temperatur in
Grad Celsius angezeigt.
Frischluft-/Umluftschaltung
Mit dieser Schaltung können Sie
zwischen der Zufuhr von Umgebungsluft
(Frischluft) und der Umwälzung der im
Fahrzeug befindlichen Luft (Umluft)wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern.
OBK042067
OBK042263L
■
Ausführung A, B
■Ausführung C, DOBK042104

Ausstattung Ihres Fahrzeugs
114
4

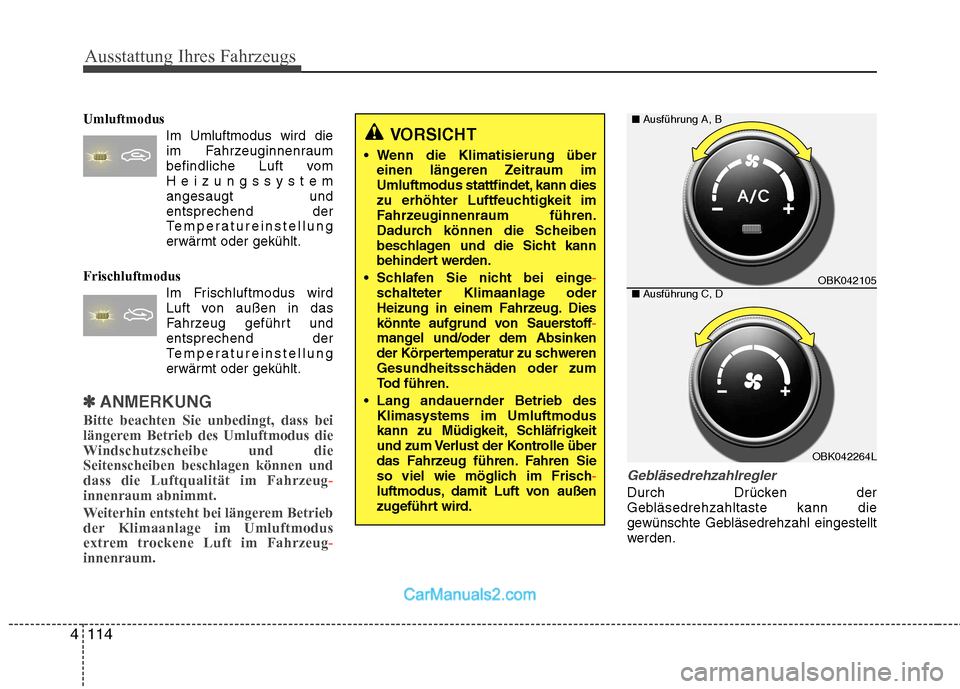

Umluftmodus
Im Umluftmodus wird dieim Fahrzeuginnenraum
befindliche Luft vomHeizungssystemangesaugt undentsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Im Frischluftmodus wirdLuft von außen in das
Fahrzeug geführt undentsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
✽✽ ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb des Umluftmodus die
Windschutzscheibe und dieSeitenscheiben beschlagen können unddass die Luftqualität im Fahrzeug
-innenraum abnimmt.
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im Fahrzeug
-innenraum.
Gebläsedrehzahlregler
Durch Drücken der
Gebläsedrehzahltaste kann die
gewünschte Gebläsedrehzahl eingestellt
werden.
VORSICHT
Wenn die Klimatisierung über einen längeren Zeitraum im
Umluftmodus stattfindet, kann dies
zu erhöhter Luftfeuchtigkeit im
Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei einge
-schalteter Klimaanlage oder
Heizung in einem Fahrzeug. Dies
könnte aufgrund von Sauerstoff
-mangel und/oder dem Absinken
der Körpertemperatur zu schweren
Gesundheitsschäden oder zum
Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle über
das Fahrzeug führen. Fahren Sie
so viel wie möglich im Frisch
-luftmodus, damit Luft von außen
zugeführt wird.
OBK042105
OBK042264L
■
Ausführung A, B
■ Ausführung C, D

4115
Ausstattung Ihres Fahrzeugs

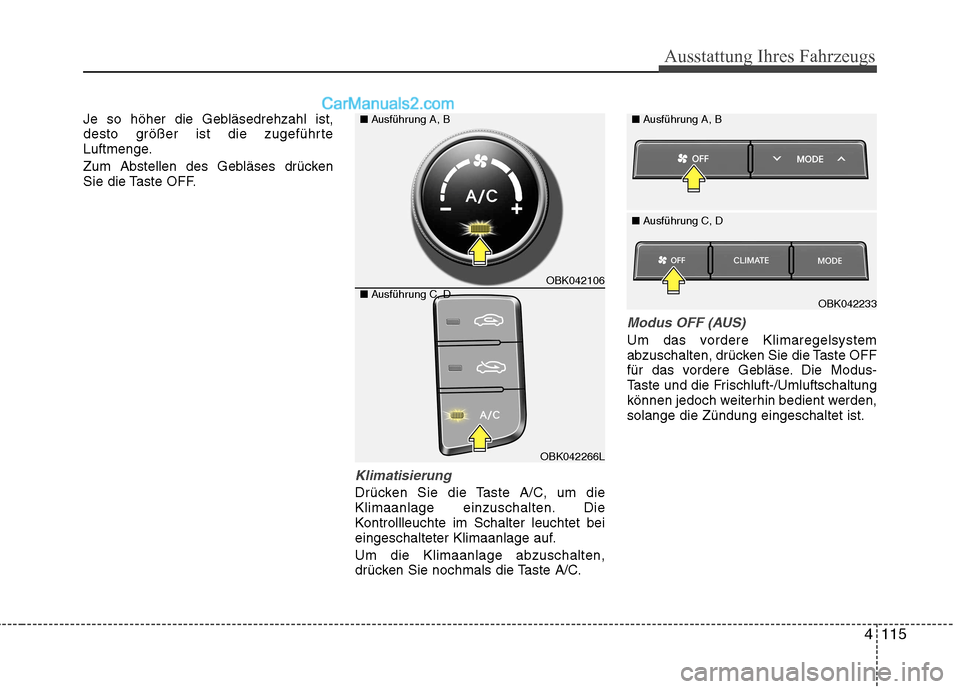

Je so höher die Gebläsedrehzahl ist,
desto größer ist die zugeführte
Luftmenge.
Zum Abstellen des Gebläses drücken
Sie die Taste OFF.
Klimatisierung
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die
Kontrollleuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die Klimaanlage abzuschalten,
drücken Sie nochmals die Taste A/C.
Modus OFF (AUS)
Um das vordere Klimaregelsystem
abzuschalten, drücken Sie die Taste OFF
für das vordere Gebläse. Die Modus-
Taste und die Frischluft-/Umluftschaltung
können jedoch weiterhin bedient werden,solange die Zündung eingeschaltet ist.
OBK042106
OBK042266L
■
Ausführung A, B
■ Ausführung C, D
OBK042233
■
Ausführung A, B
■ Ausführung C, D

Ausstattung Ihres Fahrzeugs
116
4

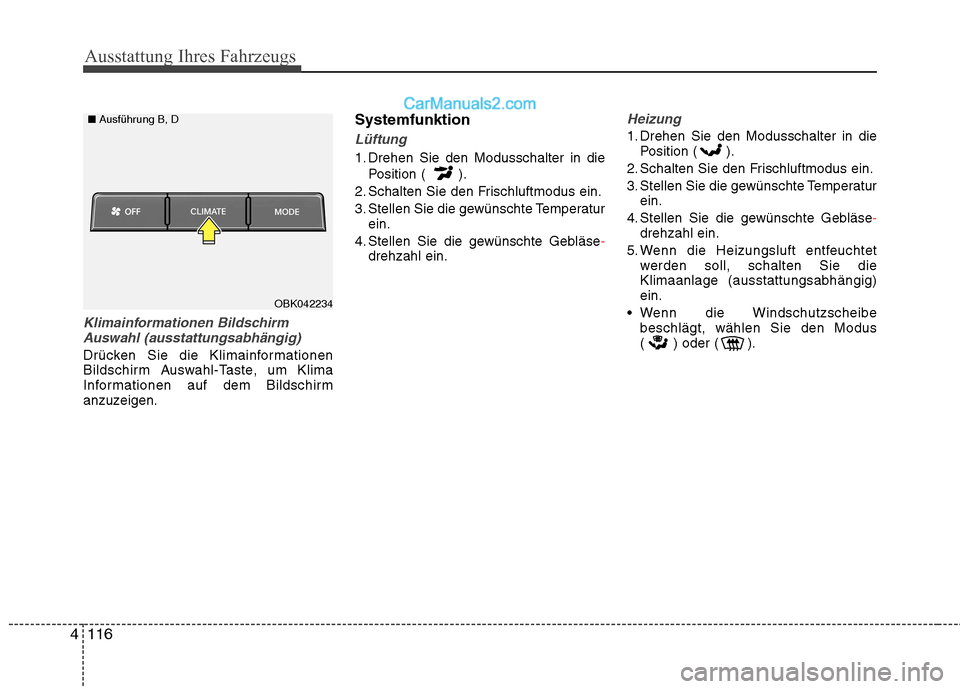

Klimainformationen Bildschirm
Auswahl (ausstattungsabhängig)
Drücken Sie die Klimainformationen
Bildschirm Auswahl-Taste, um Klima
Informationen auf dem Bildschirm
anzuzeigen. Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in die Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OBK042234
■
Ausführung B, D

4117
Ausstattung Ihres Fahrzeugs

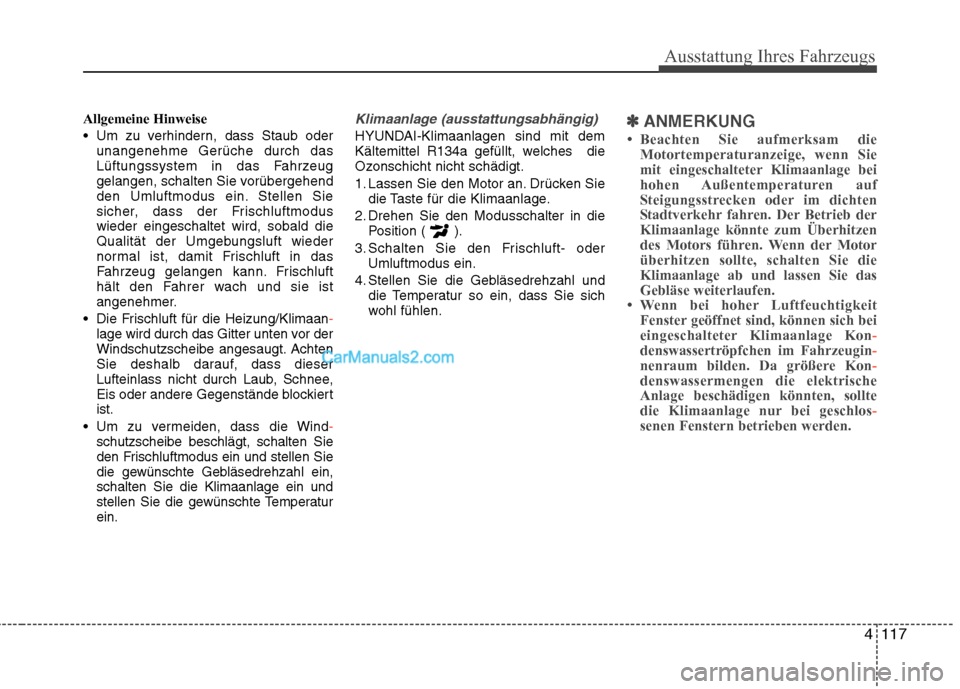

Allgemeine Hinweise
Um zu verhindern, dass Staub oderunangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein.
Klimaanlage (ausstattungsabhängig)
HYUNDAI-Klimaanlagen sind mit dem
Kältemittel R134a gefüllt, welches die
Ozonschicht nicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.✽✽ ANMERKUNG

Ausstattung Ihres Fahrzeugs
118
4

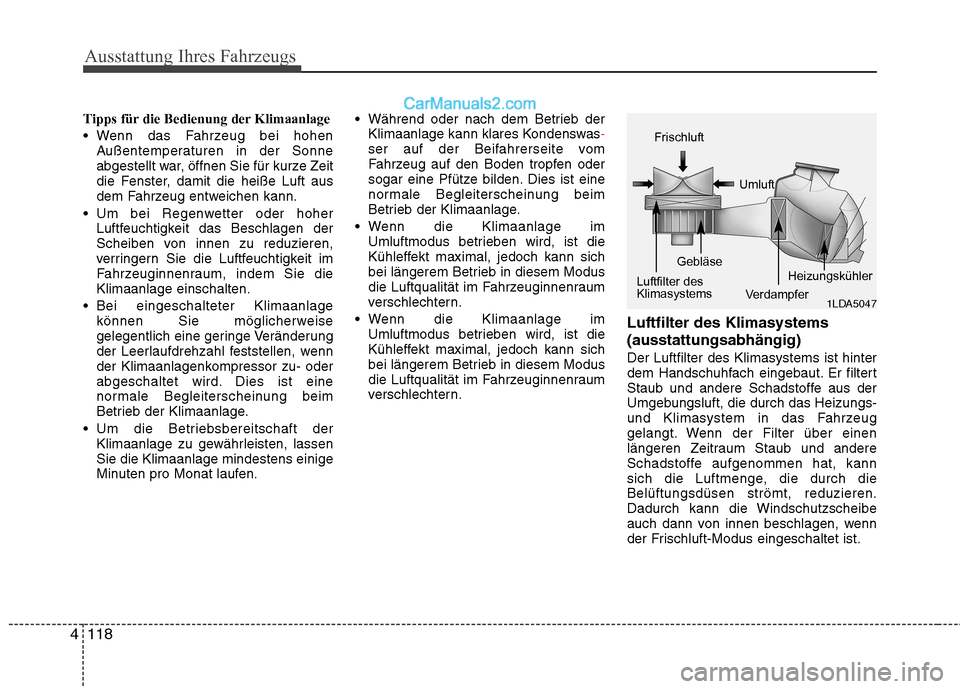

Tipps für die Bedienung der Klimaanlage
Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.
Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassenSie die Klimaanlage mindestens einige
Minuten pro Monat laufen. Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas
-ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern. Luftfilter des Klimasystems (ausstattungsabhängig)Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des Klimasystems VerdampferHeizungskühler
