2013 Hyundai Genesis Coupe Betriebsanleitung (in German)

23
Ihr Fahrzeug im Überblick

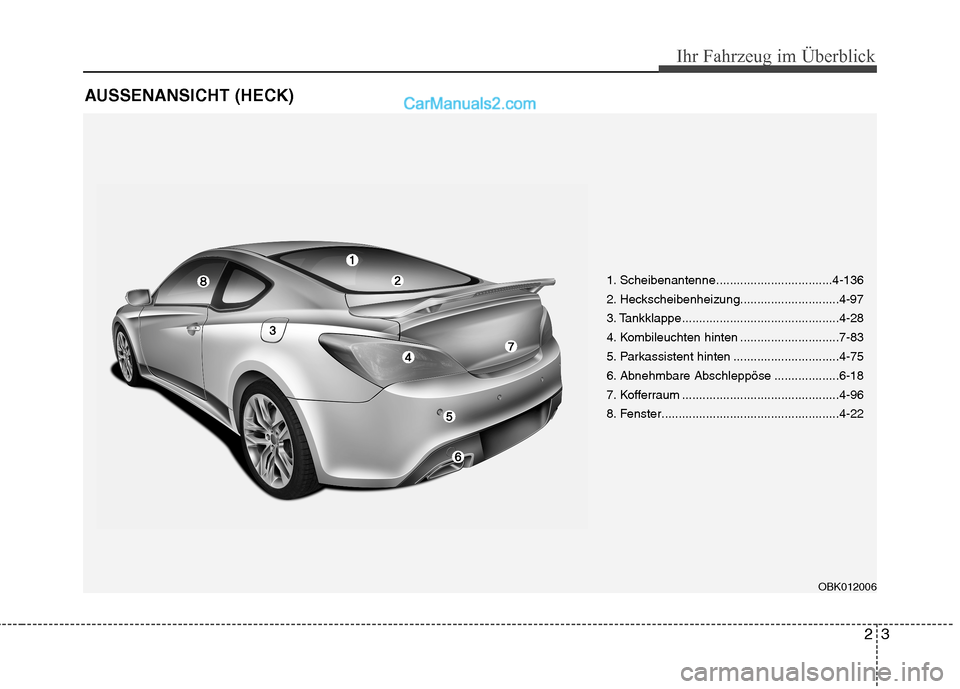

AUSSENANSICHT (HECK)
1. Scheibenantenne..................................4-136
2. Heckscheibenheizung.............................4-97
3. Tankklappe..............................................4-28
4. Kombileuchten hinten .............................7-83
5. Parkassistent hinten ...............................4-75
6. Abnehmbare Abschleppöse ...................6-18
7. Kofferraum ..............................................4-96
8. Fenster....................................................4-22OBK012006

Ihr Fahrzeug im Überblick
4
2

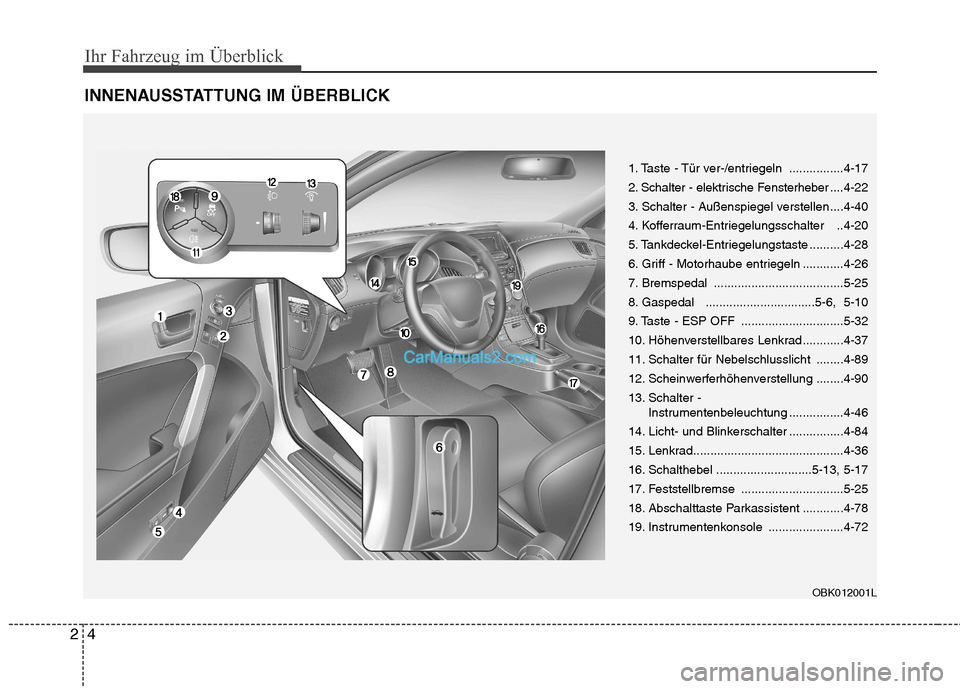

INNENAUSSTATTUNG IM ÜBERBLICK
1. Taste - Tür ver-/entriegeln ................4-17
2. Schalter - elektrische Fensterheber ....4-22
3. Schalter - Außenspiegel verstellen....4-40
4. Kofferraum-Entriegelungsschalter ..4-20
5. Tankdeckel-Entriegelungstaste ..........4-28
6. Griff - Motorhaube entriegeln ............4-26
7. Bremspedal ......................................5-25
8. Gaspedal ................................5-6, 5-10
9. Taste - ESP OFF ..............................5-32
10. Höhenverstellbares Lenkrad ............4-37
11. Schalter für Nebelschlusslicht ........4-89
12. Scheinwerferhöhenverstellung ........4-90
13. Schalter - Instrumentenbeleuchtung ................4-46
14. Licht- und Blinkerschalter ................4-84
15. Lenkrad............................................4-36
16. Schalthebel ............................5-13, 5-17
17. Feststellbremse ..............................5-25
18. Abschalttaste Parkassistent ............4-78
19. Instrumentenkonsole ......................4-72
OBK012001L

25
Ihr Fahrzeug im Überblick

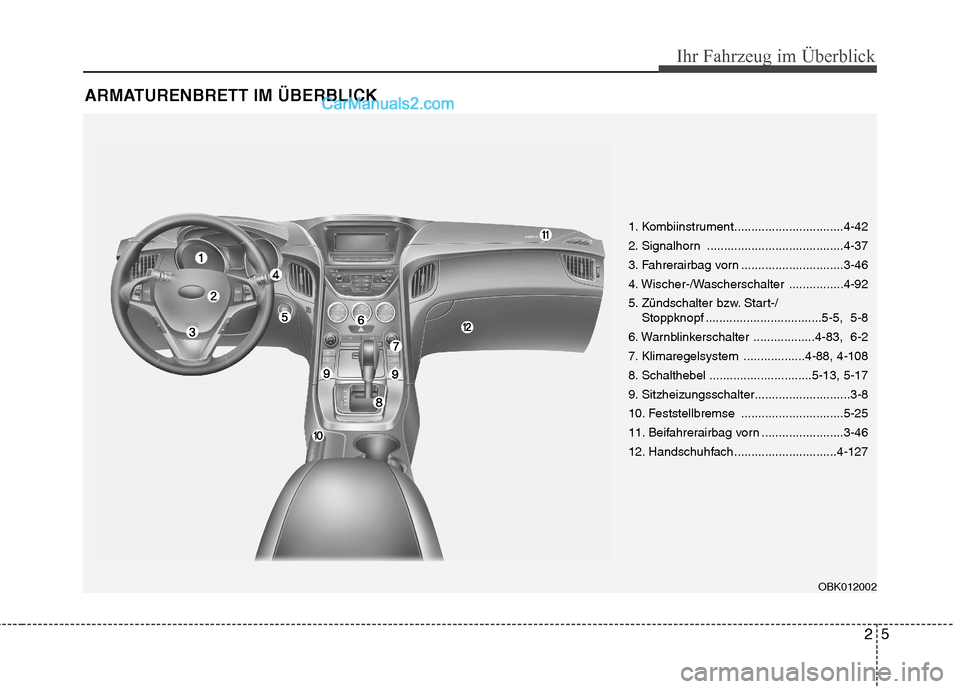

ARMATURENBRETT IM ÜBERBLICK
1. Kombiinstrument................................4-42
2. Signalhorn ........................................4-37
3. Fahrerairbag vorn ..............................3-46
4. Wischer-/Wascherschalter ................4-92
5. Zündschalter bzw. Start-/Stoppknopf ..................................5-5, 5-8
6. Warnblinkerschalter ..................4-83, 6-2
7. Klimaregelsystem ..................4-88, 4-108
8. Schalthebel ..............................5-13, 5-17
9. Sitzheizungsschalter............................3-8
10. Feststellbremse ..............................5-25
11. Beifahrerairbag vorn ........................3-46
12. Handschuhfach ..............................4-127
OBK012002

Ihr Fahrzeug im Überblick
6
2

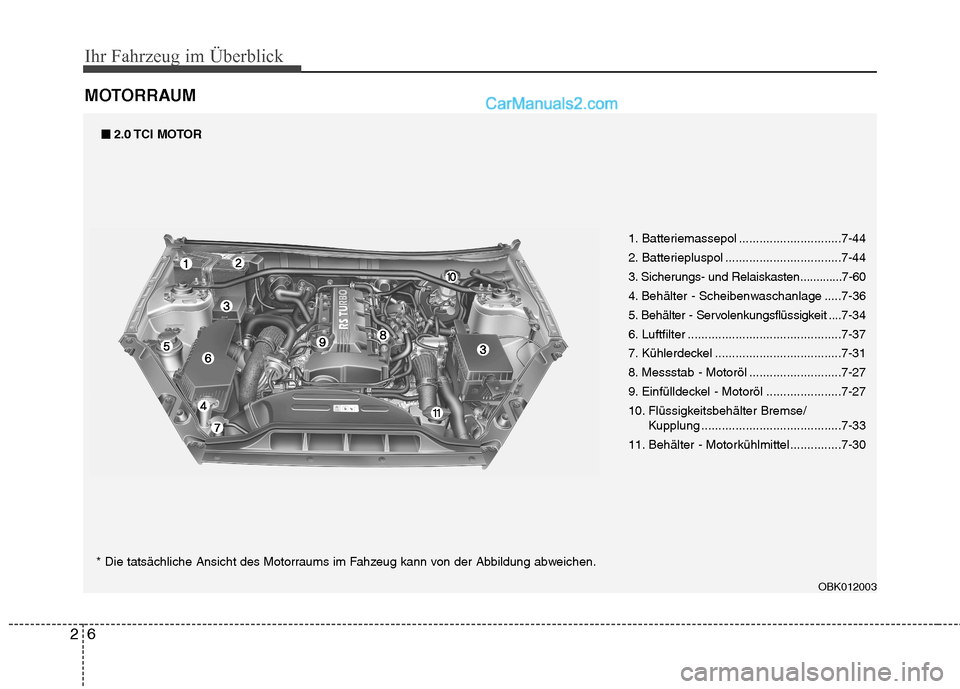

MOTORRAUM
1. Batteriemassepol ..............................7-44
2. Batteriepluspol ..................................7-44
3. Sicherungs- und Relaiskasten .............7-60
4. Behälter - Scheibenwaschanlage .....7-36
5. Behälter - Servolenkungsflüssigkeit .... 7-34
6. Luftfilter .............................................7-37
7. Kühlerdeckel .....................................7-31
8. Messstab - Motoröl ...........................7-27
9. Einfülldeckel - Motoröl ......................7-27
10. Flüssigkeitsbehälter Bremse/ Kupplung .........................................7-33
11. Behälter - Motorkühlmittel...............7-30
OBK012003
■■2.0 TCI MOTOR
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.

27
Ihr Fahrzeug im Überblick
1. Batteriemassepol ..............................7-44
2. Batteriepluspol ..................................7-44
3. Sicherungs- und Relaiskasten .............7-60
4. Behälter - Scheibenwaschanlage .....7-36
5. Behälter - Servolenkungsflüssigkeit ....7-34
6. Luftfilter .............................................7-37
7. Kühlerdeckel .....................................7-31
8. Einfülldeckel - Motoröl ......................7-27
9. Messstab - Motoröl ...........................7-27
10. Flüssigkeitsbehälter Bremse/ Kupplung .........................................7-33
11. Behälter - Motorkühlmittel...............7-30
■
■

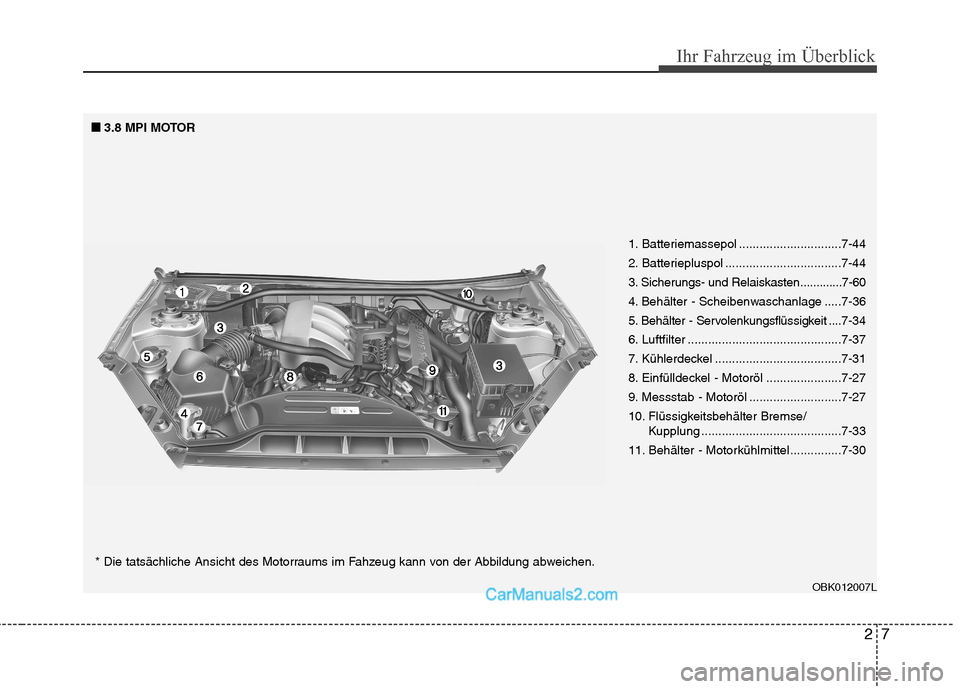

3.8 MPI MOTOR
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
OBK012007L

1. Batteriemassepol ..............................7-44
2. Batteriepluspol ..................................7-44
3. Sicherungs- und Relaiskasten .............7-60
4. Behälter - Scheibenwaschanlage .....7-36
5. Behälter - Servolenkungsflüssigkeit ....7-34
6. Luftfilter .............................................7-37
7. Kühlerdeckel .....................................7-31
8. Einfülldeckel - Motoröl ......................7-27
9. Messstab - Motoröl ...........................7-27
10. Flüssigkeitsbehälter Bremse/ Kupplung .........................................7-33
11. Behälter - Motorkühlmittel...............7-30
■
■
3.8 GDI MOTOR
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
OBK012004
28
Ihr Fahrzeug im Überblick

3

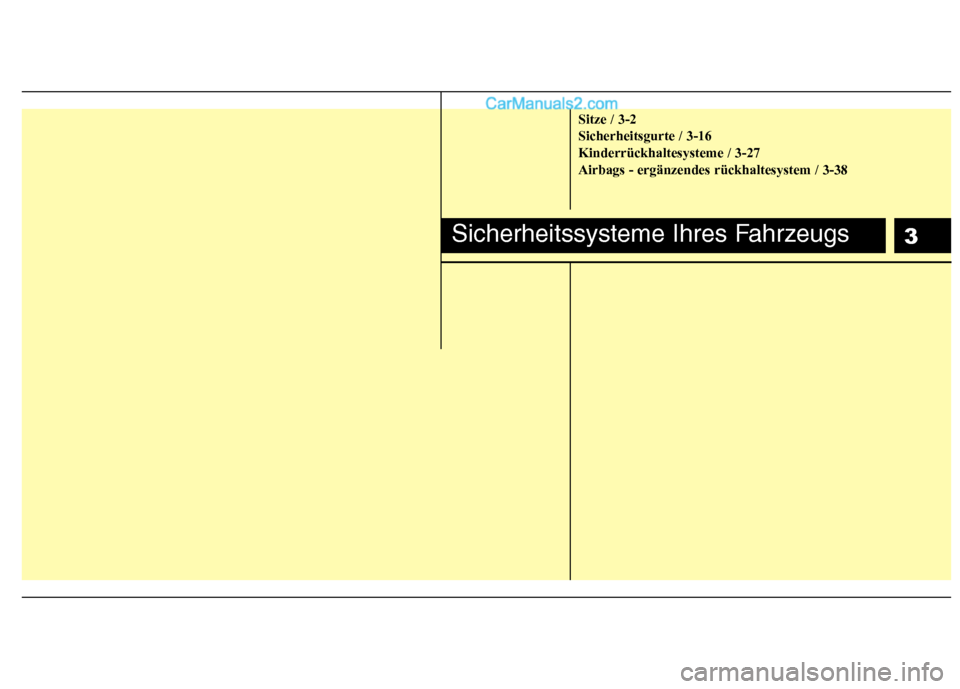

Sitze / 3-2 Sicherheitsgurte / 3-16Kinderrückhaltesysteme / 3-27Airbags - ergänzendes rückhaltesystem / 3-38
Sicherheitssysteme Ihres Fahrzeugs

Sicherheitssysteme Ihres Fahrzeugs
2
3

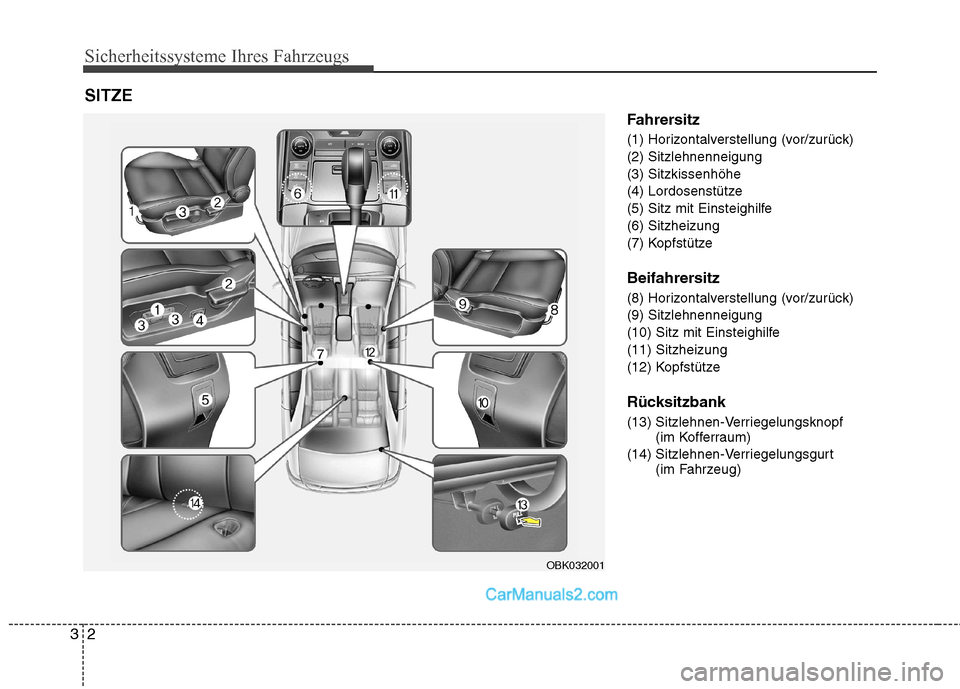

Fahrersitz
(1) Horizontalverstellung (vor/zurück) (2) Sitzlehnenneigung(3) Sitzkissenhöhe
(4) Lordosenstütze
(5) Sitz mit Einsteighilfe(6) Sitzheizung
(7) Kopfstütze
Beifahrersitz
(8) Horizontalverstellung (vor/zurück) (9) Sitzlehnenneigung
(10) Sitz mit Einsteighilfe(11) Sitzheizung
(12) Kopfstütze
Rücksitzbank
(13) Sitzlehnen-Verriegelungsknopf
(im Kofferraum)
(14) Sitzlehnen-Verriegelungsgurt (im Fahrzeug)
SITZE
OBK032001
