2013 FIAT FREEMONT Notice d'entretien (in French)

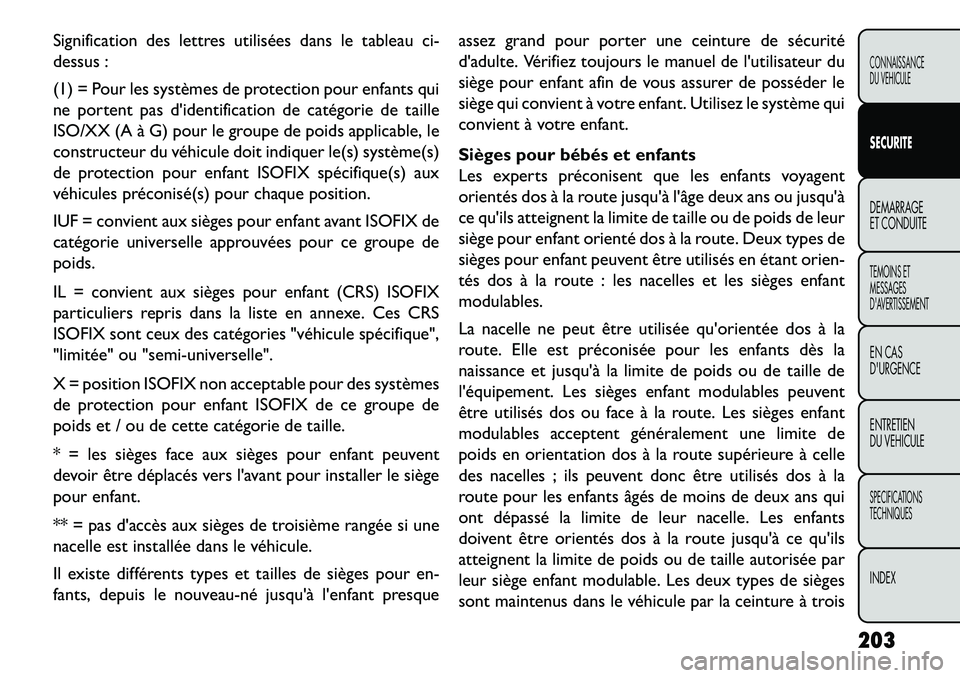

Signification des lettres utilisées dans le tableau ci-
dessus :
(1) = Pour les systèmes de protection pour enfants qui
ne portent pas d'identification de catégorie de taille
ISO/XX (A à G) pour le groupe de poids applicable, le
constructeur du véhicule doit indiquer le(s) système(s)
de protection pour enfant ISOFIX spécifique(s) aux
véhicules préconisé(s) pour chaque position.
IUF = convient aux sièges pour enfant avant ISOFIX de
catégorie universelle approuvées pour ce groupe de
poids.
IL = convient aux sièges pour enfant (CRS) ISOFIX
particuliers repris dans la liste en annexe. Ces CRS
ISOFIX sont ceux des catégories "véhicule spécifique",
"limitée" ou "semi-universelle".
X = position ISOFIX non acceptable pour des systèmes
de protection pour enfant ISOFIX de ce groupe de
poids et / ou de cette catégorie de taille.
* = les sièges face aux sièges pour enfant peuvent
devoir être déplacés vers l'avant pour installer le siège
pour enfant.
** = pas d'accès aux sièges de troisième rangée si une
nacelle est installée dans le véhicule.
Il existe différents types et tailles de sièges pour en-
fants, depuis le nouveau­né jusqu'à l'enfant presqueassez grand pour porter une ceinture de sécurité
d'adulte. Vérifiez toujours le manuel de l'utilisateur du
siège pour enfant afin de vous assurer de posséder le
siège qui convient à votre enfant. Utilisez le système qui
convient à votre enfant.
Sièges pour bébés et enfants
Les experts préconisent que les enfants voyagent
orientés dos à la route jusqu'à l'âge deux ans ou jusqu'à
ce qu'ils atteignent la limite de taille ou de poids de leur
siège pour enfant orienté dos à la route. Deux types de
sièges pour enfant peuvent être utilisés en étant orien-
tés dos à la route : les nacelles et les sièges enfant
modulables.
La nacelle ne peut être utilisée qu'orientée dos à la
route. Elle est préconisée pour les enfants dès la
naissance et jusqu'à la limite de poids ou de taille de
l'équipement. Les sièges enfant modulables peuvent
être utilisés dos ou face à la route. Les sièges enfant
modulables acceptent généralement une limite de
poids en orientation dos à la route supérieure à celle
des nacelles ; ils peuvent donc être utilisés dos à la
route pour les enfants âgés de moins de deux ans qui
ont dépassé la limite de leur nacelle. Les enfants
doivent être orientés dos à la route jusqu'à ce qu'ils
atteignent la limite de poids ou de taille autorisée par
leur siège enfant modulable. Les deux types de sièges
sont maintenus dans le véhicule par la ceinture à trois
203
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ETCONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX

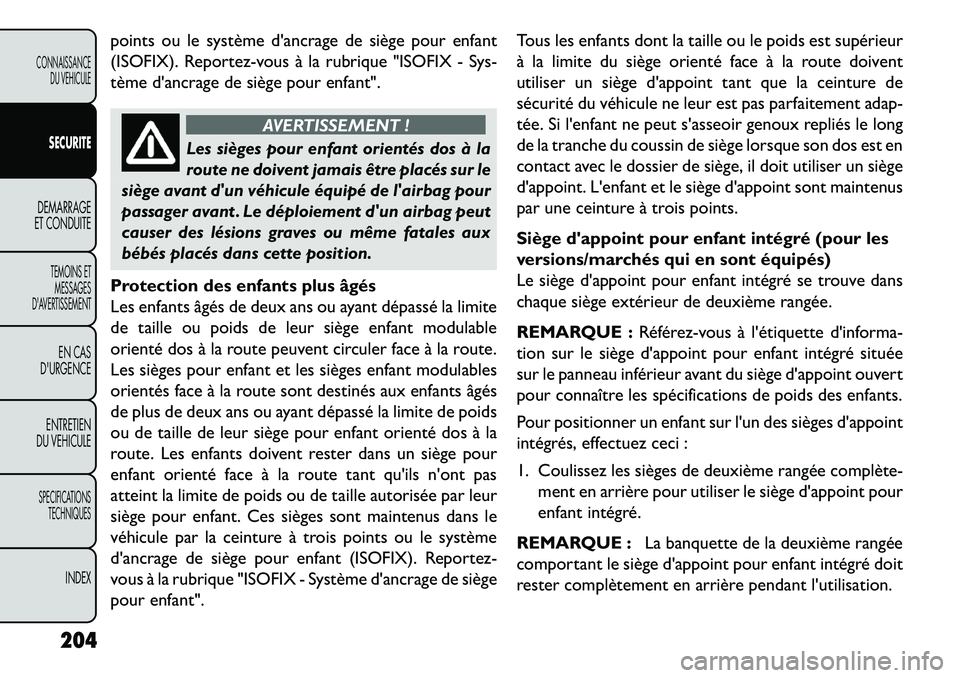

points ou le système d'ancrage de siège pour enfant
(ISOFIX). Reportez-vous à la rubrique "ISOFIX - Sys-
tème d'ancrage de siège pour enfant".
AVERTISSEMENT !
Les sièges pour enfant orientés dos à la
route
ne doivent jamais être placés sur le
siège avant d'un véhicule équipé de l'airbag pour
passager avant . Le déploiement d'un airbag peut
causer des lésions graves ou même fatales aux
bébés placés dans cette position.
Protection des enfants plus âgés
Les enfants âgés de deux ans ou ayant dépassé la limite
de taille ou poids de leur siège enfant modulable
orienté dos à la route peuvent circuler face à la route.
Les sièges pour enfant et les sièges enfant modulables
orientés face à la route sont destinés aux enfants âgés
de plus de deux ans ou ayant dépassé la limite de poids
ou de taille de leur siège pour enfant orienté dos à la
route. Les enfants doivent rester dans un siège pour
enfant orienté face à la route tant qu'ils n'ont pas
atteint la limite de poids ou de taille autorisée par leur
siège pour enfant. Ces sièges sont maintenus dans le
véhicule par la ceinture à trois points ou le système
d'ancrage de siège pour enfant (ISOFIX). Reportez-
vous à la rubrique "ISOFIX - Système d'ancrage de siège
pour enfant". Tous les enfants dont la taille ou le poids est supérieur
à la limite du siège orienté face à la route doivent
utiliser un siège d'appoint tant que la ceinture de
sécurité du véhicule ne leur est pas parfaitement adap-
tée. Si l'enfant ne peut s'asseoir genoux repliés le long
de la tranche du coussin de siège lorsque son dos est en
contact avec le dossier de siège, il doit utiliser un siège
d'appoint. L'enfant et le siège d'appoint sont maintenus
par une ceinture à trois points.
Siège d'appoint pour enfant intégré (pour les
versions/marchés qui en sont équipés)
Le siège d'appoint pour enfant intégré se trouve dans
chaque siège extérieur de deuxième rangée.
REMARQUE :
Référez-vous à l'étiquette d'informa-
tion sur le siège d'appoint pour enfant intégré située
sur le panneau inférieur avant du siège d'appoint ouvert
pour connaître les spécifications de poids des enfants.
Pour positionner un enfant sur l'un des sièges d'appoint
intégrés, effectuez ceci :
1. Coulissez les sièges de deuxième rangée complète-
ment en arrière pour utiliser le siège d'appoint pour
enfant intégré.
REMARQUE : La banquette de la deuxième rangée
comportant le siège d'appoint pour enfant intégré doit
rester complètement en arrière pendant l'utilisation.
204
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ETMESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULE
SPECIFICATIONS TECHNIQUES
INDEX

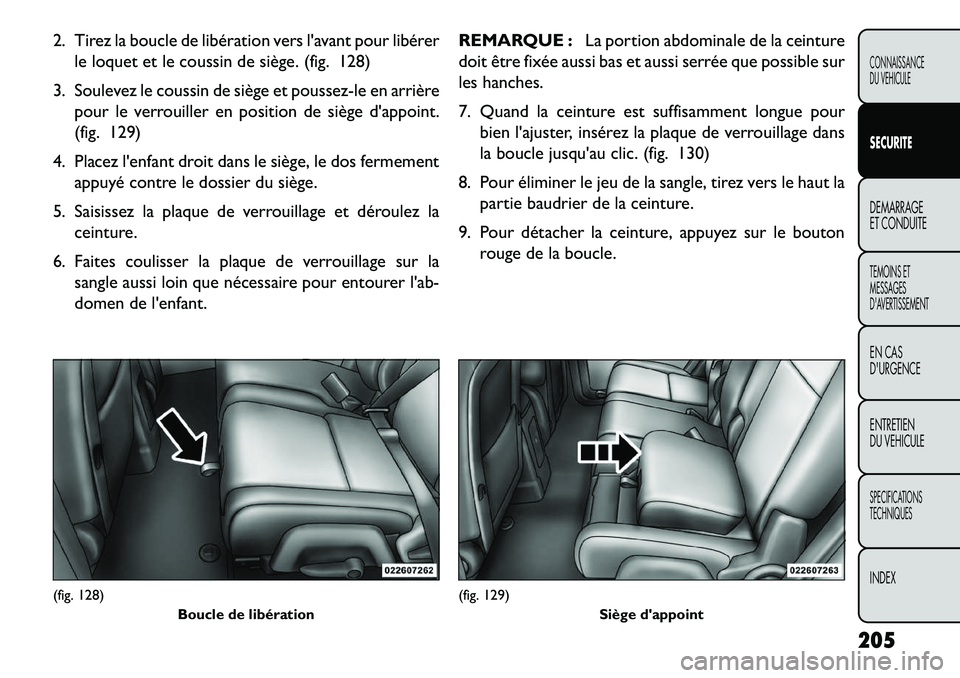

2. Tirez la boucle de libération vers l'avant pour libérerle loquet et le coussin de siège. (fig. 128)
3. Soulevez le coussin de siège et poussez-le en arrière pour le verrouiller en position de siège d'appoint.
(fig. 129)
4. Placez l'enfant droit dans le siège, le dos fermement appuyé contre le dossier du siège.
5. Saisissez la plaque de verrouillage et déroulez la ceinture.
6. Faites coulisser la plaque de verrouillage sur la sangle aussi loin que nécessaire pour entourer l'ab-
domen de l'enfant. REMARQUE :
La portion abdominale de la ceinture
doit être fixée aussi bas et aussi serrée que possible sur
les hanches.
7. Quand la ceinture est suffisamment longue pour bien l'ajuster, insérez la plaque de verrouillage dans
la boucle jusqu'au clic. (fig. 130)
8. Pour éliminer le jeu de la sangle, tirez vers le haut la partie baudrier de la ceinture.
9. Pour détacher la ceinture, appuyez sur le bouton rouge de la boucle.(fig. 128) Boucle de libération
(fig. 129) Siège d'appoint
205
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ETCONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX

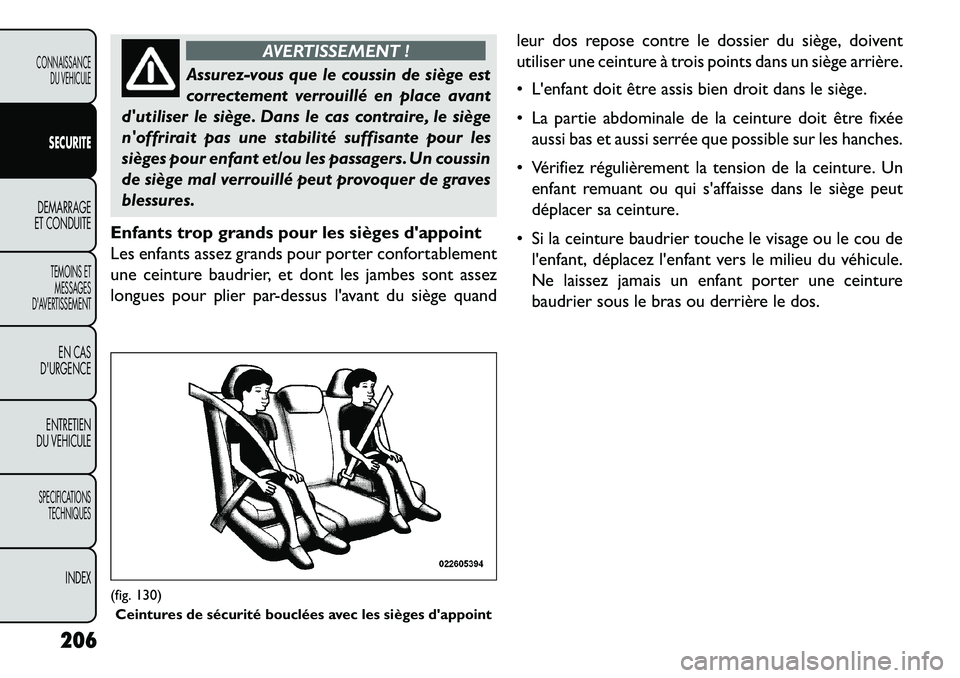

AVERTISSEMENT !
Assurez-vous que le coussin de siège est
c
orrectement verrouillé en place avant
d'utiliser le siège. Dans le cas contraire, le siège
n'offrirait pas une stabilité suffisante pour les
sièges pour enfant et/ou les passagers. Un coussin
de siège mal verrouillé peut provoquer de graves
blessures.
Enfants trop grands pour les sièges d'appoint
Les enfants assez grands pour porter confortablement
une ceinture baudrier, et dont les jambes sont assez
longues pour plier par-dessus l'avant du siège quand leur dos repose contre le dossier du siège, doivent
utiliser une ceinture à trois points dans un siège arrière.
 L'enfant doit être assis bien droit dans le siège.
 La partie abdominale de la ceinture doit être fixée
aussi bas et aussi serrée que possible sur les hanches.
 Vérifiez régulièrement la tension de la ceinture. Un enfant remuant ou qui s'affaisse dans le siège peut
déplacer sa ceinture.
 Si la ceinture baudrier touche le visage ou le cou de l'enfant, déplacez l'enfant vers le milieu du véhicule.
Ne laissez jamais un enfant porter une ceinture
baudrier sous le bras ou derrière le dos.
(fig. 130)Ceintures de sécurité bouclées avec les sièges d'appoint
206
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ETMESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULE
SPECIFICATIONS TECHNIQUES
INDEX

AVERTISSEMENT !
 Un
e mise en place incorrecte peut
réduire l'efficacité d'un siège pour en-
fant ou d'une nacelle. Le siège pourrait se desser-
rer en cas de collision. L'enfant pourrait alors être
grièvement ou mortellement blessé. Respectez
scrupuleusement les instructions du constructeur
lors de l'installation d'un siège pour enfant ou
d'une nacelle.
 Un siège orienté dos à la route doit être utilisé
uniquement sur un siège arrière. Sur un siège
avant , un tel siège pourrait être heurté par un
airbag de passager déployé et causer des bles-
sures graves ou mortelles à l'enfant .
Voici quelques conseils pour optimiser l'utilisa-
tion de votre siège pour enfant :
 Avant d'acheter un siège pour enfant ou une nacelle, vérifiez s'il ou elle possède une étiquette certifiant
qu'il/elle répond aux normes de sécurité en vigueur.
Le fabricant vous recommande également de vérifier
si vous pouvez placer le siège pour enfant à l'empla-
cement souhaité.
 Le siège doit convenir à la taille et au poids de votre enfant. Vérifiez les mentions de l'étiquette au sujet
des limites de poids et de taille.  Respectez scrupuleusement les instructions du
mode d'emploi du siège pour enfant. Si le siège est
mal installé, il pourrait manquer d'efficacité.
 Bouclez l'enfant dans le siège selon le mode d'emploi.
AVERTISSEMENT !
Lorsque le siège pour enfant n'est pas
ut
ilisé, fixez-le au moyen de la ceinture
de sécurité ou retirez-le du véhicule. Ne le laissez
pas détaché dans le véhicule. En cas d'arrêt bru-
tal ou de collision, il pourrait heurter les occu-
pants ou les dossiers de siège et provoquer des
blessures graves.
ISOFIX - Système d'ancrage de siège pour
enfant
Les sièges de deuxième rangée de votre véhicule sont
dotés d'un système d'ancrage de siège pour enfant
appelé ISOFIX. Le système ISOFIX permet l'installa-
tion du siège pour enfant sans utilisation des ceintures
de sécurité du véhicule, mais en utilisant des ancrages
inférieurs et des brides d'attache supérieures reliant le
siège pour enfant à la structure du véhicule.
207
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ETCONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX

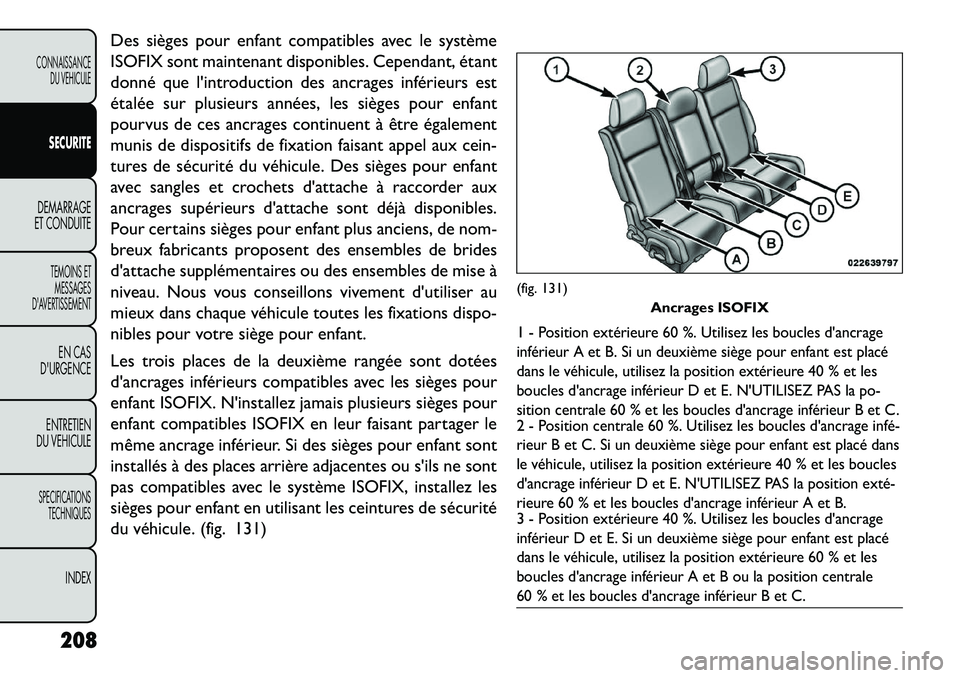

Des sièges pour enfant compatibles avec le système
ISOFIX sont maintenant disponibles. Cependant, étant
donné que l'introduction des ancrages inférieurs est
étalée sur plusieurs années, les sièges pour enfant
pourvus de ces ancrages continuent à être également
munis de dispositifs de fixation faisant appel aux cein-
tures de sécurité du véhicule. Des sièges pour enfant
avec sangles et crochets d'attache à raccorder aux
ancrages supérieurs d'attache sont déjà disponibles.
Pour certains sièges pour enfant plus anciens, de nom-
breux fabricants proposent des ensembles de brides
d'attache supplémentaires ou des ensembles de mise à
niveau. Nous vous conseillons vivement d'utiliser au
mieux dans chaque véhicule toutes les fixations dispo-
nibles pour votre siège pour enfant.
Les trois places de la deuxième rangée sont dotées
d'ancrages inférieurs compatibles avec les sièges pour
enfant ISOFIX. N'installez jamais plusieurs sièges pour
enfant compatibles ISOFIX en leur faisant partager le
même ancrage inférieur. Si des sièges pour enfant sont
installés à des places arrière adjacentes ou s'ils ne sont
pas compatibles avec le système ISOFIX, installez les
sièges pour enfant en utilisant les ceintures de sécurité
du véhicule. (fig. 131)
(fig. 131)Ancrages ISOFIX1 -
Position extérieure 60 %. Utilisez les boucles d'ancrage
inférieur A et B. Si un deuxième siège pour enfant est placé
dans le véhicule, utilisez la position extérieure 40 % et les
boucles d'ancrage inférieur D et E. N'UTILISEZ PAS la po-
sition centrale 60 % et les boucles d'ancrage inférieur B et C.
2 -
Position centrale 60 %. Utilisez les boucles d'ancrage infé­
rieur B et C. Si un deuxième siège pour enfant est placé dans
le véhicule, utilisez la position extérieure 40 % et les boucles
d'ancrage inférieur D et E. N'UTILISEZ PAS la position exté­
rieure 60 % et les boucles d'ancrage inférieur A et B.
3 -
Position extérieure 40 %. Utilisez les boucles d'ancrage
inférieur D et E. Si un deuxième siège pour enfant est placé
dans le véhicule, utilisez la position extérieure 60 % et les
boucles d'ancrage inférieur A et B ou la position centrale
60 % et les boucles d'ancrage inférieur B et C.
208
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ETMESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULE
SPECIFICATIONS TECHNIQUES
INDEX

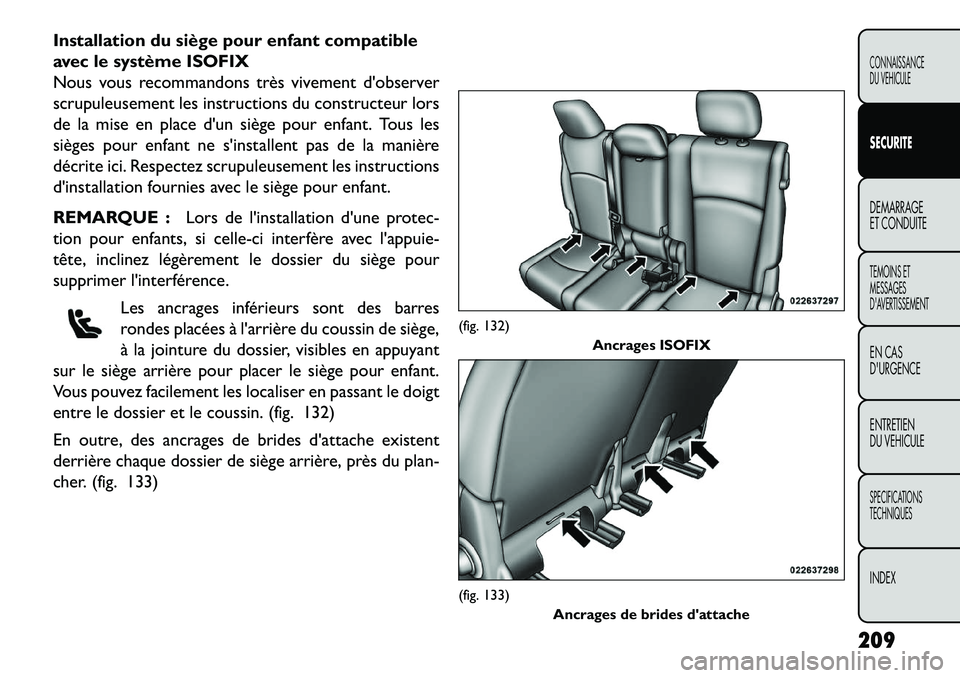

Installation du siège pour enfant compatible
avec le système ISOFIX
Nous vous recommandons très vivement d'observer
scrupuleusement les instructions du constructeur lors
de la mise en place d'un siège pour enfant. Tous les
sièges pour enfant ne s'installent pas de la manière
décrite ici. Respectez scrupuleusement les instructions
d'installation fournies avec le siège pour enfant.
REMARQUE :Lors de l'installation d'une protec-
tion pour enfants, si celle-ci interfère avec l'appuie-
tête, inclinez légèrement le dossier du siège pour
supprimer l'interférence.
Les ancrages inférieurs sont des barres
rondes placées à l'arrière du coussin de siège,
à la jointure du dossier, visibles en appuyant
sur le siège arrière pour placer le siège pour enfant.
Vous pouvez facilement les localiser en passant le doigt
entre le dossier et le coussin. (fig. 132)
En outre, des ancrages de brides d'attache existent
derrière chaque dossier de siège arrière, près du plan-
cher. (fig. 133)
(fig. 132) Ancrages ISOFIX(fig. 133)
Ancrages de brides d'attache
209
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ETCONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX

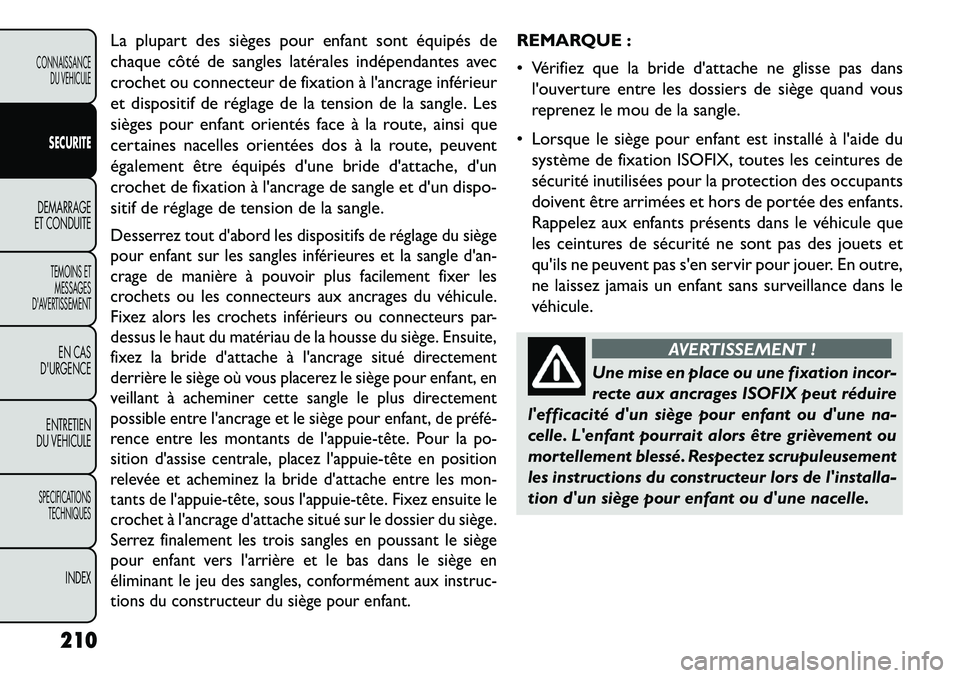

La plupart des sièges pour enfant sont équipés de
chaque côté de sangles latérales indépendantes avec
crochet ou connecteur de fixation à l'ancrage inférieur
et dispositif de réglage de la tension de la sangle. Les
sièges pour enfant orientés face à la route, ainsi que
certaines nacelles orientées dos à la route, peuvent
également être équipés d'une bride d'attache, d'un
crochet de fixation à l'ancrage de sangle et d'un dispo-
sitif de réglage de tension de la sangle.Desserrez tout d'abord les dispositifs de réglage du siège
pour enfant sur les sangles inférieures et la sangle d'an-
crage de manière à pouvoir plus facilement fixer les
crochets ou les connecteurs aux ancrages du véhicule.
Fixez alors les crochets inférieurs ou connecteurs par-
dessus le haut du matériau de la housse du siège. Ensuite,
fixez la bride d'attache à l'ancrage situé directement
derrière le siège où vous placerez le siège pour enfant, en
veillant à acheminer cette sangle le plus directement
possible entre l'ancrage et le siège pour enfant, de préfé­
rence entre les montants de l'appuie­tête. Pour la po-
sition d'assise centrale, placez l'appuie­tête en position
relevée et acheminez la bride d'attache entre les mon-
tants de l'appuie­tête, sous l'appuie­tête. Fixez ensuite le
crochet à l'ancrage d'attache situé sur le dossier du siège.
Serrez finalement les trois sangles en poussant le siège
pour enfant vers l'arrière et le bas dans le siège en
éliminant le jeu des sangles, conformément aux instruc-
tions du constructeur du siège pour enfant.
REMARQUE :
 Vérifiez que la bride d'attache ne glisse pas dansl'ouverture entre les dossiers de siège quand vous
reprenez le mou de la sangle.
 Lorsque le siège pour enfant est installé à l'aide du système de fixation ISOFIX, toutes les ceintures de
sécurité inutilisées pour la protection des occupants
doivent être arrimées et hors de portée des enfants.
Rappelez aux enfants présents dans le véhicule que
les ceintures de sécurité ne sont pas des jouets et
qu'ils ne peuvent pas s'en servir pour jouer. En outre,
ne laissez jamais un enfant sans surveillance dans le
véhicule.
AVERTISSEMENT !
Une mise en place ou une fixation incor-
recte
aux ancrages ISOFIX peut réduire
l'efficacité d'un siège pour enfant ou d'une na-
celle. L'enfant pourrait alors être grièvement ou
mortellement blessé. Respectez scrupuleusement
les instructions du constructeur lors de l'installa-
tion d'un siège pour enfant ou d'une nacelle.
210
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ETMESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULE
SPECIFICATIONS TECHNIQUES
INDEX
