2013 FIAT FREEMONT Notice d'entretien (in French)

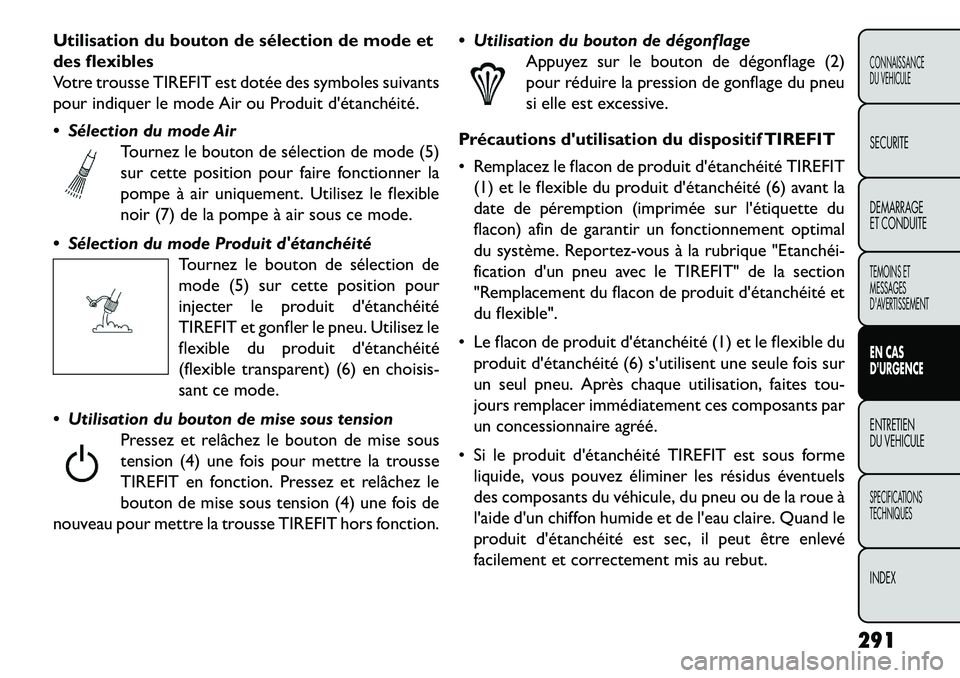

Utilisation du bouton de sélection de mode et
des flexibles
Votre trousse TIREFIT est dotée des symboles suivants
pour indiquer le mode Air ou Produit d'étanchéité.
 Sélection du mode AirTournez le bouton de sélection de mode (5)
sur cette position pour faire fonctionner la
pompe à air uniquement. Utilisez le flexible
noir (7) de la pompe à air sous ce mode.
 Sélection du mode Produit d'étanchéité Tournez le bouton de sélection de
mode (5) sur cette position pour
injecter le produit d'étanchéité
TIREFIT et gonfler le pneu. Utilisez le
flexible du produit d'étanchéité
(flexible transparent) (6) en choisis-
sant ce mode.
 Utilisation du bouton de mise sous tension Pressez et relâchez le bouton de mise sous
tension (4) une fois pour mettre la trousse
TIREFIT en fonction. Pressez et relâchez le
bouton de mise sous tension (4) une fois de
nouveau pour mettre la trousse TIREFIT hors fonction.  Utilisation du bouton de dégonflage
Appuyez sur le bouton de dégonflage (2)
pour réduire la pression de gonflage du pneu
si elle est excessive.
Précautions d'utilisation du dispositif TIREFIT
 Remplacez le flacon de produit d'étanchéité TIREFIT (1) et le flexible du produit d'étanchéité (6) avant la
date de péremption (imprimée sur l'étiquette du
flacon) afin de garantir un fonctionnement optimal
du système. Reportez-vous à la rubrique "Etanchéi­
fication d'un pneu avec le TIREFIT" de la section
"Remplacement du flacon de produit d'étanchéité et
du flexible".
 Le flacon de produit d'étanchéité (1) et le flexible du produit d'étanchéité (6) s'utilisent une seule fois sur
un seul pneu. Après chaque utilisation, faites tou-
jours remplacer immédiatement ces composants par
un concessionnaire agréé.
 Si le produit d'étanchéité TIREFIT est sous forme liquide, vous pouvez éliminer les résidus éventuels
des composants du véhicule, du pneu ou de la roue à
l'aide d'un chiffon humide et de l'eau claire. Quand le
produit d'étanchéité est sec, il peut être enlevé
facilement et correctement mis au rebut.
291CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX

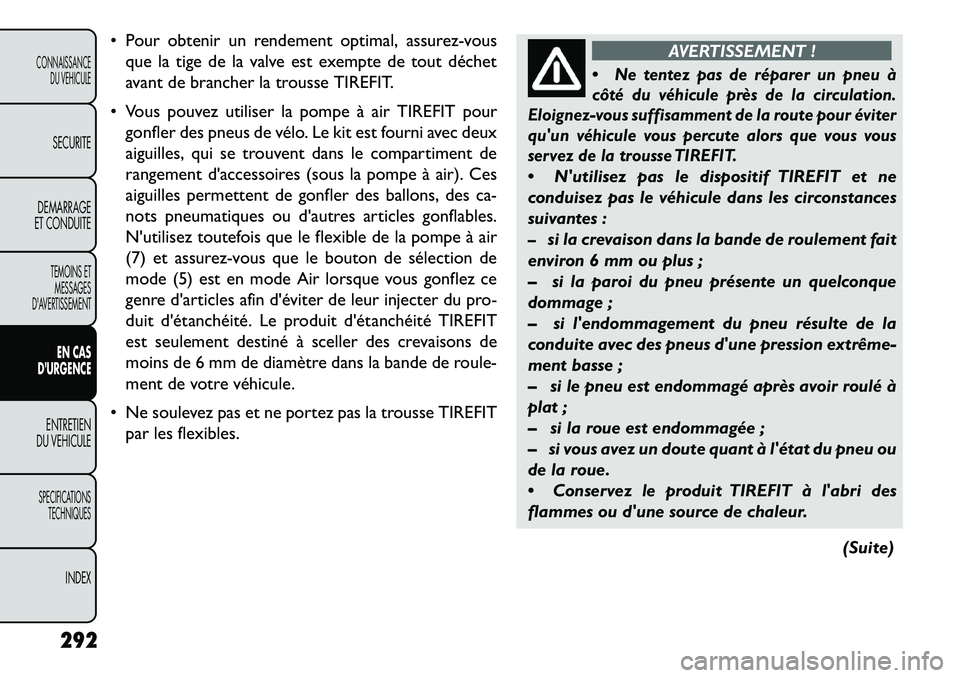

 Pour obtenir un rendement optimal, assurez-vousque la tige de la valve est exempte de tout déchet
avant de brancher la trousse TIREFIT.
 Vous pouvez utiliser la pompe à air TIREFIT pour gonfler des pneus de vélo. Le kit est fourni avec deux
aiguilles, qui se trouvent dans le compartiment de
rangement d'accessoires (sous la pompe à air). Ces
aiguilles permettent de gonfler des ballons, des ca-
nots pneumatiques ou d'autres articles gonflables.
N'utilisez toutefois que le flexible de la pompe à air
(7) et assurez-vous que le bouton de sélection de
mode (5) est en mode Air lorsque vous gonflez ce
genre d'articles afin d'éviter de leur injecter du pro-
duit d'étanchéité. Le produit d'étanchéité TIREFIT
est seulement destiné à sceller des crevaisons de
moins de 6 mm de diamètre dans la bande de roule-
ment de votre véhicule.
 Ne soulevez pas et ne portez pas la trousse TIREFIT par les flexibles.
AVERTISSEMENT !

Ne tentez pas de réparer un pneu à
côté du véhicule près de la circulation.
Eloignez-vous suffisamment de la route pour éviter
qu'un véhicule vous percute alors que vous vous
servez de la trousse TIREFIT.
 N'utilisez pas le dispositif TIREFIT et ne
conduisez pas le véhicule dans les circonstances
suivantes :
– si la crevaison dans la bande de roulement fait
environ 6 mm ou plus ;
– si la paroi du pneu présente un quelconque
dommage ;
– si l'endommagement du pneu résulte de la
conduite avec des pneus d'une pression extrême-
ment basse ;
– si le pneu est endommagé après avoir roulé à
plat ;
– si la roue est endommagée ;
– si vous avez un doute quant à l'état du pneu ou
de la roue.
 Conservez le produit TIREFIT à l'abri des
flammes ou d'une source de chaleur.
(Suite)
292
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

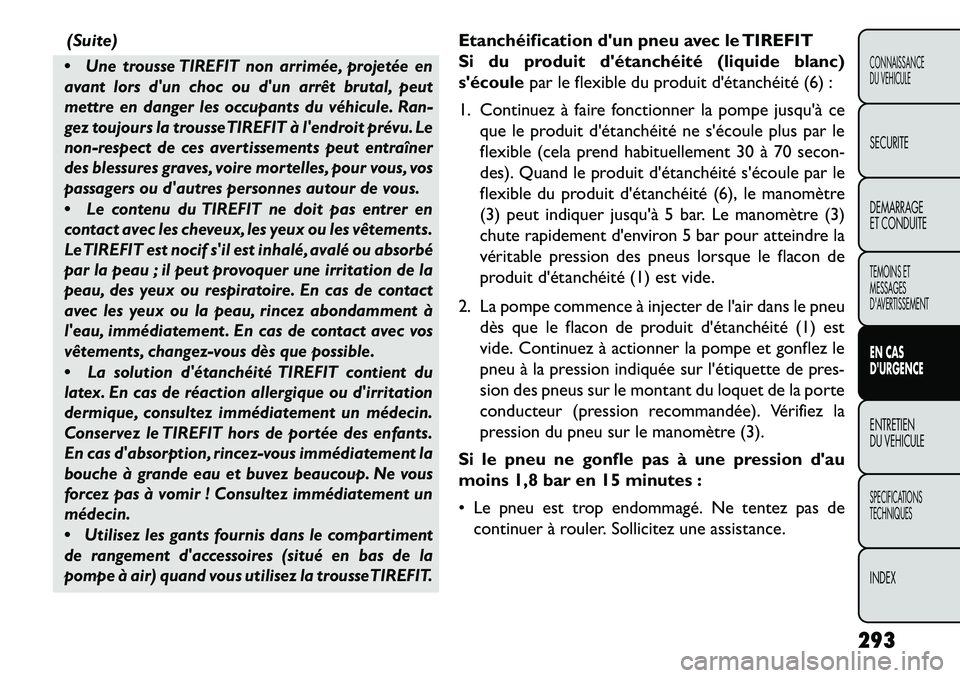

(Suite)

Une trousse TIREFIT non arrimée, projetée en
avant lors d'un choc ou d'un arrêt brutal, peut
mettre en danger les occupants du véhicule. Ran-
gez toujours la trousseTIREFIT à l'endroit prévu. Le
non-respect de ces avertissements peut entraîner
des blessures graves, voire mortelles, pour vous, vos
passagers ou d'autres personnes autour de vous.

Le contenu du TIREFIT ne doit pas entrer en
contact avec les cheveux, les yeux ou les vêtements.
LeTIREFIT est nocif s'il est inhalé, avalé ou absorbé
par la peau ; il peut provoquer une irritation de la
peau, des yeux ou respiratoire. En cas de contact
avec les yeux ou la peau, rincez abondamment à
l'eau, immédiatement . En cas de contact avec vos
vêtements, changez-vous dès que possible.

La solution d'étanchéité TIREFIT contient du
latex. En cas de réaction allergique ou d'irritation
dermique, consultez immédiatement un médecin.
Conservez le TIREFIT hors de portée des enfants.
En cas d'absorption, rincez-vous immédiatement la
bouche à grande eau et buvez beaucoup. Ne vous
forcez pas à vomir ! Consultez immédiatement un
médecin.

Utilisez les gants fournis dans le compartiment
de rangement d'accessoires (situé en bas de la
pompe à air) quand vous utilisez la trousseTIREFIT.
Etanchéification d'un pneu avec le TIREFIT
Si du produit d'étanchéité (liquide blanc)
s'écoule par le flexible du produit d'étanchéité (6) :
1. Continuez à faire fonctionner la pompe jusqu'à ce que le produit d'étanchéité ne s'écoule plus par le
flexible (cela prend habituellement 30 à 70 secon-
des). Quand le produit d'étanchéité s'écoule par le
flexible du produit d'étanchéité (6), le manomètre
(3) peut indiquer jusqu'à 5 bar. Le manomètre (3)
chute rapidement d'environ 5 bar pour atteindre la
véritable pression des pneus lorsque le flacon de
produit d'étanchéité (1) est vide.
2. La pompe commence à injecter de l'air dans le pneu dès que le flacon de produit d'étanchéité (1) est
vide. Continuez à actionner la pompe et gonflez le
pneu à la pression indiquée sur l'étiquette de pres-
sion des pneus sur le montant du loquet de la porte
conducteur (pression recommandée). Vérifiez la
pression du pneu sur le manomètre (3).
Si le pneu ne gonfle pas à une pression d'au
moins 1,8 bar en 15 minutes :
 Le pneu est trop endommagé. Ne tentez pas de continuer à rouler. Sollicitez une assistance.
293
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

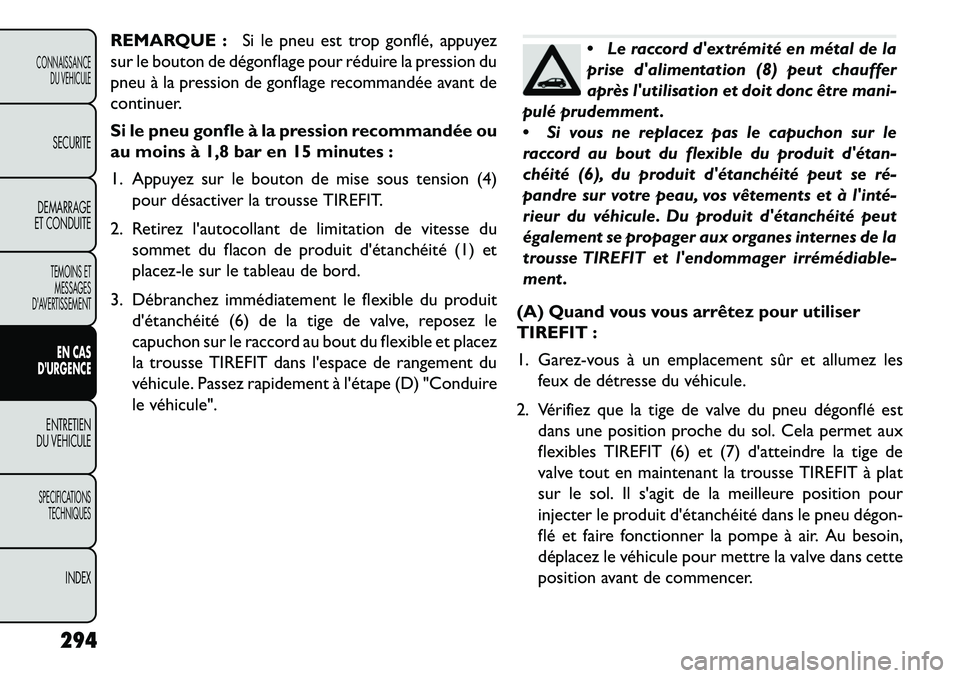

REMARQUE :Si le pneu est trop gonflé, appuyez
sur le bouton de dégonflage pour réduire la pression du
pneu à la pression de gonflage recommandée avant de
continuer.
Si le pneu gonfle à la pression recommandée ou
au moins à 1,8 bar en 15 minutes :
1. Appuyez sur le bouton de mise sous tension (4) pour désactiver la trousse TIREFIT.
2. Retirez l'autocollant de limitation de vitesse du sommet du flacon de produit d'étanchéité (1) et
placez-le sur le tableau de bord.
3. Débranchez immédiatement le flexible du produit d'étanchéité (6) de la tige de valve, reposez le
capuchon sur le raccord au bout du flexible et placez
la trousse TIREFIT dans l'espace de rangement du
véhicule. Passez rapidement à l'étape (D) "Conduire
le véhicule".

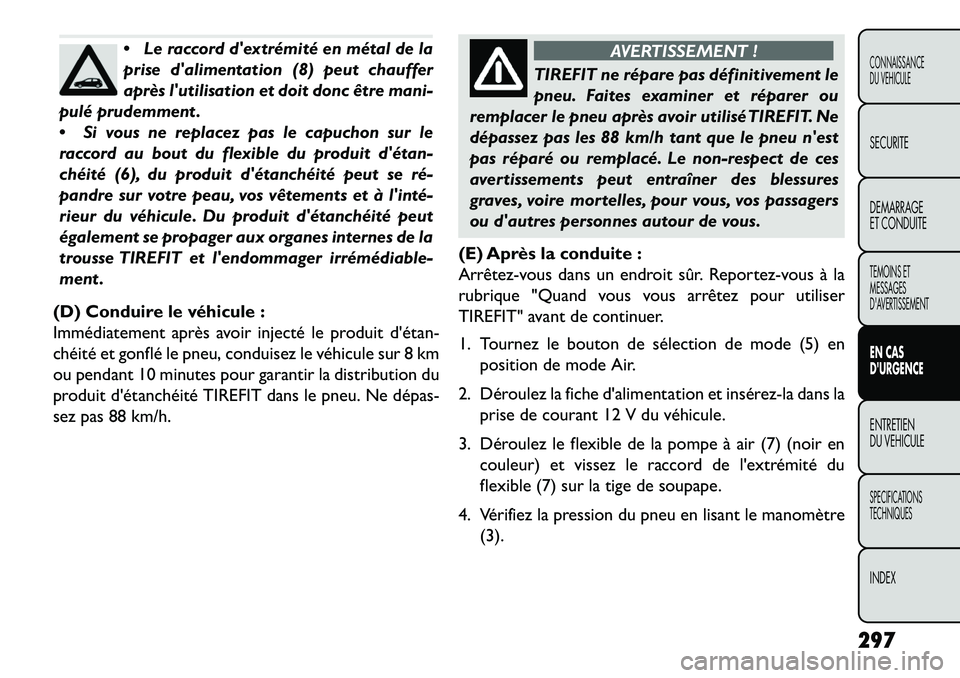

Le raccord d'extrémité en métal de la
prise d'alimentation (8) peut chauffer
après l'utilisation et doit donc être mani-
pulé prudemment .
 Si vous ne replacez pas le capuchon sur le
raccord au bout du flexible du produit d'étan­
chéité (6), du produit d'étanchéité peut se ré­
pandre sur votre peau, vos vêtements et à l'inté­
rieur du véhicule. Du produit d'étanchéité peut
également se propager aux organes internes de la
trousse TIREFIT et l'endommager irrémédiable­
ment .
(A) Quand vous vous arrêtez pour utiliser
TIREFIT :
1. Garez-vous à un emplacement sûr et allumez les feux de détresse du véhicule.
2. Vérifiez que la tige de valve du pneu dégonflé est dans une position proche du sol. Cela permet aux
flexibles TIREFIT (6) et (7) d'atteindre la tige de
valve tout en maintenant la trousse TIREFIT à plat
sur le sol. Il s'agit de la meilleure position pour
injecter le produit d'étanchéité dans le pneu dégon-
flé et faire fonctionner la pompe à air. Au besoin,
déplacez le véhicule pour mettre la valve dans cette
position avant de commencer.
294
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

3. Mettez la transmission en position P (stationne-ment) (transmission automatique) ou en prise
(transmission manuelle) et coupez le contact.
4. Serrez le frein à main.
(B) Préparation à l'emploi du TIREFIT :
1. Tournez le bouton de sélection de mode (5) en position de mode Produit d'étanchéité.
2. Déroulez le flexible du produit d'étanchéité (6) et retirez le capuchon du raccord au bout du flexible.
3. Placez la trousse TIREFIT à plat sur le sol, près du pneu dégonflé.
4. Déposez le capuchon de la tige de valve. Vissez le raccord au bout du flexible du produit d'étanchéité
(6) sur la tige de valve.
5. Déroulez la prise d'alimentation (8) et insérez-la dans la prise de courant 12 V du véhicule.
REMARQUE : Ne retirez pas les corps étrangers (p.
ex. vis, clous) du pneu.
(C) Injection du produit d'étanchéité TIREFIT
dans le pneu dégonflé :
 Démarrez toujours le moteur avant de mettre la trousse TIREFIT en fonction. REMARQUE :
Les véhicules à transmission ma-
nuelle doivent avoir le frein à main engagé et le levier de
vitesses au POINT MORT.

Une fois le bouton de mise sous tension activé (4), le
produit d'étanchéité (liquide blanc) s'écoule de son
flacon (1) et passe par le flexible du produit d'étan-
chéité (6) pour terminer dans le pneu.REMARQUE : Du produit d'étanchéité peut sortir
par la perforation du pneu.
Si, après 0-10 secondes, le produit d'étanchéité
(liquide blanc) ne s'écoule pas par le flexible du produit
d'étanchéité (6) :
1.
Appuyez sur le bouton de mise sous tension (4) pour
désactiver la trousse TIREFIT. Débranchez le flexible
du produit d'étanchéité (6) de la tige de valve.
Assurez-vous que la tige de valve est exempte de tout
déchet. Rebranchez le flexible du produit d'étanchéité
(6) sur la tige de valve. Vérifiez que le bouton de
sélection de mode (5) est en mode Produit d'étan-
chéité et non pas en mode Air. Appuyez sur le bouton
de mise sous tension (4) pour activer la trousse
TIREFIT.
2.
Branchez la prise d'alimentation (8) sur une autre
prise de courant 12 V de votre véhicule ou sur celle
d'un autre véhicule, le cas échéant. Assurez-vous que
le moteur tourne avant de mettre la trousse TIREFIT
en fonction.
295CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS
TECHNIQUESINDEX

3. Le flacon de produit d'étanchéité (1) peut être videen raison d'une utilisation précédente. Sollicitez une
assistance.
REMARQUE : Si le bouton de sélection de mode (5)
est en Mode air et que la pompe fonctionne, l'air est
dispensé par le flexible de la pompe à air (7) unique-
ment, et non pas par le flexible du produit d'étanchéité
(6).
Si du produit d'étanchéité (liquide blanc)
s'écoule par le flexible du produit d'étanchéité (6) :
1. Continuez à faire fonctionner la pompe jusqu'à ce que le produit d'étanchéité ne s'écoule plus par le
flexible (cela prend habituellement 30 à 70 secon-
des). Quand le produit d'étanchéité s'écoule par le
flexible du produit d'étanchéité (6), le manomètre
(3) peut indiquer jusqu'à 5 bar (70 psi). Le mano-
mètre (3) baisse rapidement de 5 bar environ à la
véritable pression des pneus lorsque le flacon de
produit d'étanchéité (1) est vide.
2. La pompe commence à injecter de l'air dans le pneu dès que le flacon de produit d'étanchéité (1) est
vide. Continuez à actionner la pompe et gonflez le
pneu à la pression indiquée sur l'étiquette de pres-
sion des pneus sur le montant du loquet de la porte
conducteur (pression recommandée). Vérifiez la
pression du pneu sur le manomètre (3). Si le pneu ne se gonfle pas à une pression d'au
moins 1,8 bar (26 psi) en 15 minutes :
 Le pneu est trop endommagé. Ne tentez pas de
continuer à rouler. Sollicitez une assistance.
REMARQUE : Si le pneu est trop gonflé, appuyez
sur le bouton de dégonflage pour réduire la pression du
pneu à la pression de gonflage recommandée avant de
continuer.
Si le pneu se gonfle à la pression recommandée
ou atteint au moins 1,8 bar (26 psi) en 15 minu-
tes :
1. Appuyez sur le bouton de mise sous tension (4) pour désactiver la trousse TIREFIT.
2. Retirez l'autocollant de limitation de vitesse du sommet du flacon de produit d'étanchéité (1) et
placez-le sur le tableau de bord.
3. Débranchez immédiatement le flexible du produit d'étanchéité (6) de la tige de valve, reposez le
capuchon sur le raccord au bout du flexible et placez
la trousse TIREFIT dans l'espace de rangement du
véhicule. Passez rapidement à l'étape (D) "Conduire
le véhicule".
296
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

Le raccord d'extrémité en métal de la
prise d'alimentation (8) peut chauffer
après l'utilisation et doit donc être mani-
pulé prudemment .
 Si vous ne replacez pas le capuchon sur le
raccord au bout du flexible du produit d'étan­
chéité (6), du produit d'étanchéité peut se ré­
pandre sur votre peau, vos vêtements et à l'inté­
rieur du véhicule. Du produit d'étanchéité peut
également se propager aux organes internes de la
trousse TIREFIT et l'endommager irrémédiable­
ment .
(D) Conduire le véhicule :
Immédiatement après avoir injecté le produit d'étan-
chéité et gonflé le pneu, conduisez le véhicule sur 8 km
ou pendant 10 minutes pour garantir la distribution du
produit d'étanchéité TIREFIT dans le pneu. Ne dépas­
sez pas 88 km/h.
AVERTISSEMENT !
TIREFIT ne répare pas définitivement le
pn
eu. Faites examiner et réparer ou
remplacer le pneu après avoir utilisé TIREFIT. Ne
dépassez pas les 88 km/h tant que le pneu n'est
pas réparé ou remplacé. Le non-respect de ces
avertissements peut entraîner des blessures
graves, voire mortelles, pour vous, vos passagers
ou d'autres personnes autour de vous.
(E) Après la conduite :
Arrêtez-vous dans un endroit sûr. Reportez-vous à la
rubrique "Quand vous vous arrêtez pour utiliser
TIREFIT" avant de continuer.
1. Tournez le bouton de sélection de mode (5) en position de mode Air.
2. Déroulez la fiche d'alimentation et insérez-la dans la prise de courant 12 V du véhicule.
3. Déroulez le flexible de la pompe à air (7) (noir en couleur) et vissez le raccord de l'extrémité du
flexible (7) sur la tige de soupape.
4. Vérifiez la pression du pneu en lisant le manomètre (3).
297
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

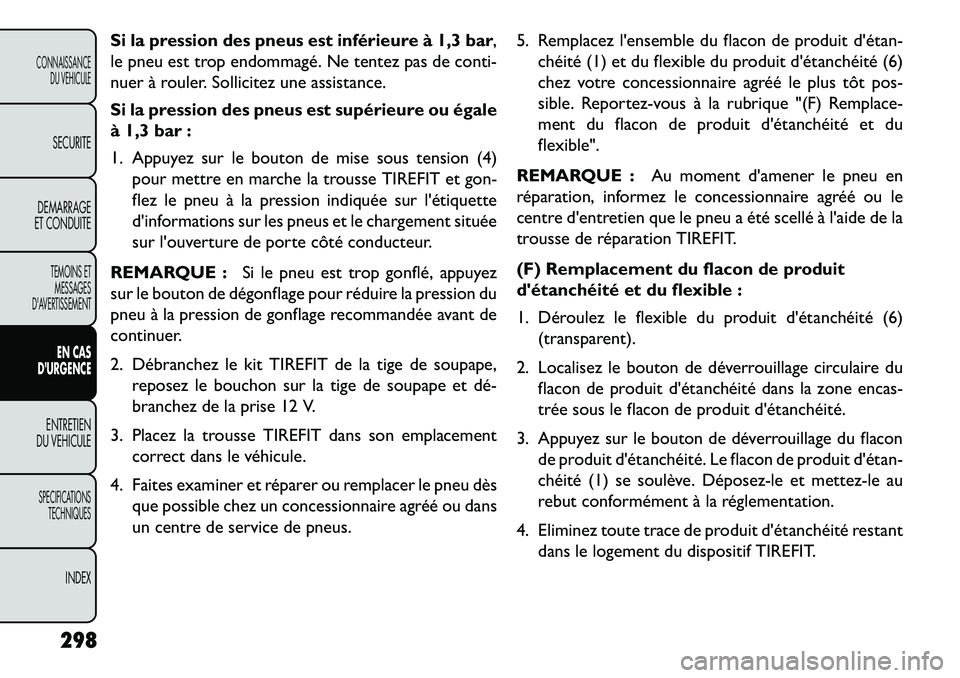

Si la pression des pneus est inférieure à 1,3 bar,
le pneu est trop endommagé. Ne tentez pas de conti-
nuer à rouler. Sollicitez une assistance.
Si la pression des pneus est supérieure ou égale
à 1,3 bar :
1. Appuyez sur le bouton de mise sous tension (4)pour mettre en marche la trousse TIREFIT et gon-
flez le pneu à la pression indiquée sur l'étiquette
d'informations sur les pneus et le chargement située
sur l'ouverture de porte côté conducteur.
REMARQUE : Si le pneu est trop gonflé, appuyez
sur le bouton de dégonflage pour réduire la pression du
pneu à la pression de gonflage recommandée avant de
continuer.
2. Débranchez le kit TIREFIT de la tige de soupape,
reposez le bouchon sur la tige de soupape et dé­
branchez de la prise 12 V.
3. Placez la trousse TIREFIT dans son emplacement correct dans le véhicule.
4. Faites examiner et réparer ou remplacer le pneu dès que possible chez un concessionnaire agréé ou dans
un centre de service de pneus. 5. Remplacez l'ensemble du flacon de produit d'étan-
chéité (1) et du flexible du produit d'étanchéité (6)
chez votre concessionnaire agréé le plus tôt pos-
sible. Reportez-vous à la rubrique "(F) Remplace-
ment du flacon de produit d'étanchéité et du
flexible".
REMARQUE : Au moment d'amener le pneu en
réparation, informez le concessionnaire agréé ou le
centre d'entretien que le pneu a été scellé à l'aide de la
trousse de réparation TIREFIT.
(F) Remplacement du flacon de produit
d'étanchéité et du flexible :
1. Déroulez le flexible du produit d'étanchéité (6) (transparent).
2. Localisez le bouton de déverrouillage circulaire du flacon de produit d'étanchéité dans la zone encas-
trée sous le flacon de produit d'étanchéité.
3. Appuyez sur le bouton de déverrouillage du flacon de produit d'étanchéité. Le flacon de produit d'étan-
chéité (1) se soulève. Déposez­le et mettez-le au
rebut conformément à la réglementation.
4. Eliminez toute trace de produit d'étanchéité restant dans le logement du dispositif TIREFIT.
298
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX
