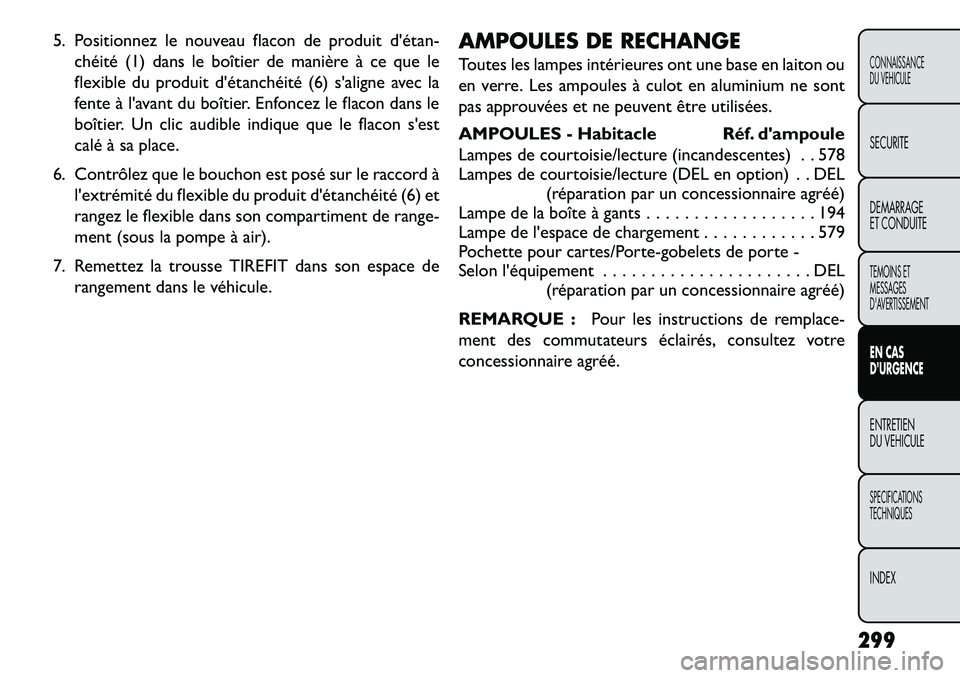

5. Positionnez le nouveau flacon de produit d'étan-chéité (1) dans le boîtier de manière à ce que le
flexible du produit d'étanchéité (6) s'aligne avec la
fente à l'avant du boîtier. Enfoncez le flacon dans le
boîtier. Un clic audible indique que le flacon s'est
calé à sa place.
6. Contrôlez que le bouchon est posé sur le raccord à l'extrémité du flexible du produit d'étanchéité (6) et
rangez le flexible dans son compartiment de range-
ment (sous la pompe à air).
7. Remettez la trousse TIREFIT dans son espace de rangement dans le véhicule. AMPOULES DE RECHANGE
Toutes les lampes intérieures ont une base en laiton ou
en verre. Les ampoules à culot en aluminium ne sont
pas approuvées et ne peuvent être utilisées.
AMPOULES - Habitacle Réf. d'ampoule
Lampes de courtoisie/lecture (incandescentes) . . 578
Lampes de courtoisie/lecture (DEL en option) . . DEL
(réparation par un concessionnaire agréé)
Lampe de la boîte à gants . . . . . . . . . . . . . . . . . . 194
Lampe de l'espace de chargement . . . . . . . . . . . . 579
Pochette pour cartes/Porte-gobelets de porte -
Selon l'équipement . . . . . . . . . . . . . . . . . . . . . . DEL (réparation par un concessionnaire agréé)
REMARQUE : Pour les instructions de remplace-
ment des commutateurs éclairés, consultez votre
concessionnaire agréé.
299
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

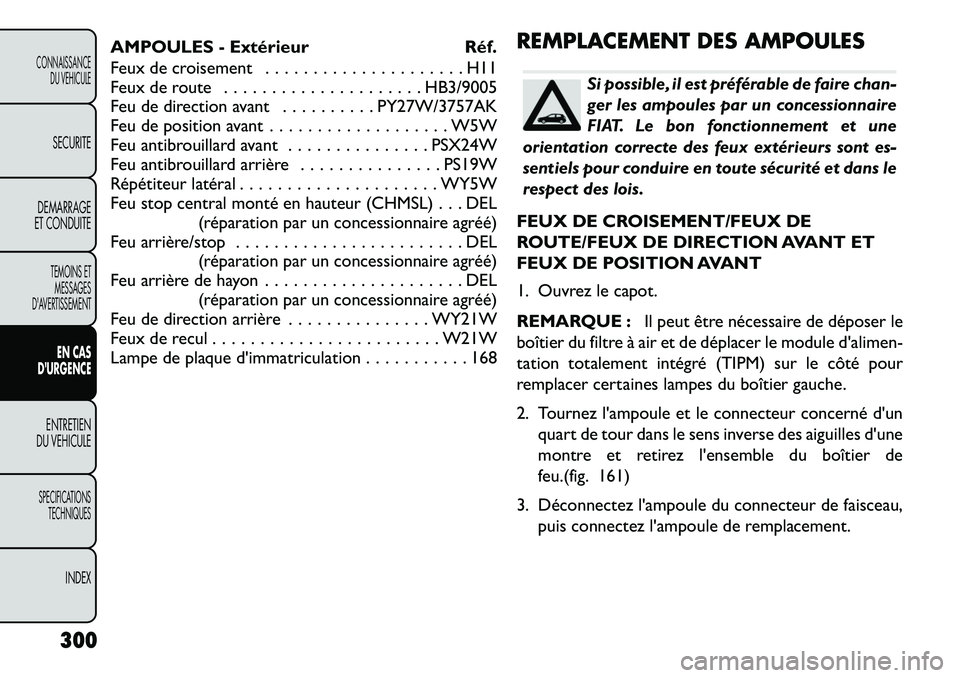

AMPOULES - ExtérieurRéf.
Feux de croisement . . . . . . . . . . . . . . . . . . . . . H11
Feux de route . . . . . . . . . . . . . . . . . . . . . HB3/9005
Feu de direction avant . . . . . . . . . . PY27W/3757AK
Feu de position avant . . . . . . . . . . . . . . . . . . . W5W
Feu antibrouillard avant . . . . . . . . . . . . . . . PSX24W
Feu antibrouillard arrière . . . . . . . . . . . . . . . PS19W
Répétiteur latéral . . . . . . . . . . . . . . . . . . . . . WY5W
Feu stop central monté en hauteur (CHMSL) . . . DEL (réparation par un concessionnaire agréé)
Feu arrière/stop . . . . . . . . . . . . . . . . . . . . . . . . DEL (réparation par un concessionnaire agréé)
Feu arrière de hayon . . . . . . . . . . . . . . . . . . . . . DEL
(réparation par un concessionnaire agréé)
Feu de direction arrière . . . . . . . . . . . . . . . WY21W
Feux de recul . . . . . . . . . . . . . . . . . . . . . . . . W21W
Lampe de plaque d'immatriculation . . . . . . . . . . . 168 REMPLACEMENT DES AMPOULES
Si possible, il est préférable de faire chan-
ger les ampoules par un concessionnaire
FIAT. Le bon fonctionnement et une
orientation correcte des feux extérieurs sont es-
sentiels pour conduire en toute sécurité et dans le
respect des lois.
FEUX DE CROISEMENT/FEUX DE
ROUTE/FEUX DE DIRECTION AVANT ET
FEUX DE POSITION AVANT
1. Ouvrez le capot.
REMARQUE : Il peut être nécessaire de déposer le
boîtier du filtre à air et de déplacer le module d'alimen-
tation totalement intégré (TIPM) sur le côté pour
remplacer certaines lampes du boîtier gauche.
2. Tournez l'ampoule et le connecteur concerné d'un quart de tour dans le sens inverse des aiguilles d'une
montre et retirez l'ensemble du boîtier de
feu.(fig. 161)
3. Déconnectez l'ampoule du connecteur de faisceau, puis connectez l'ampoule de remplacement.
300
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

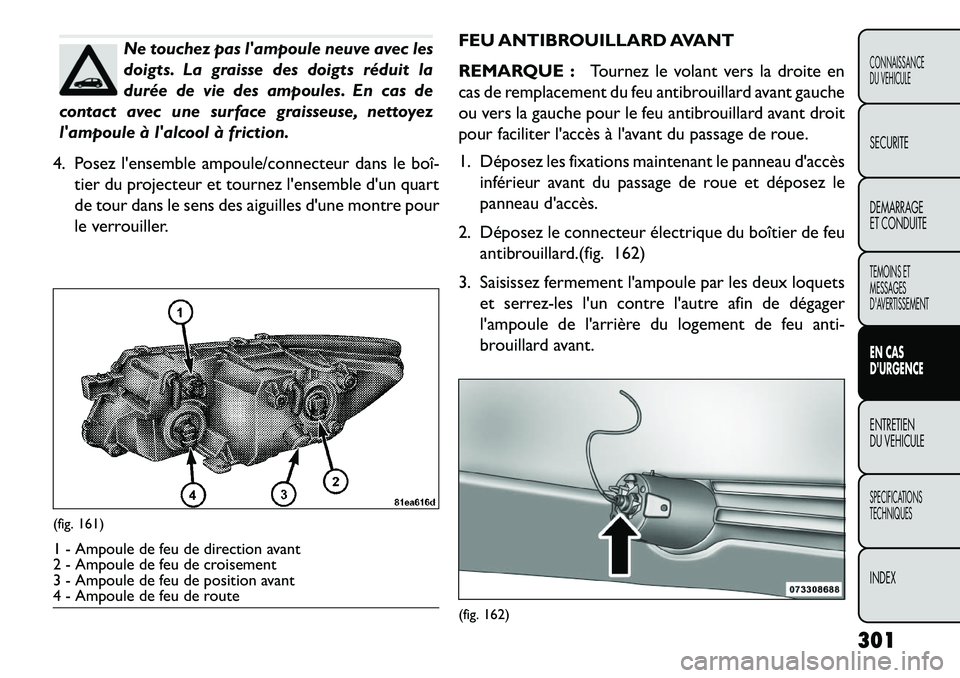

Ne touchez pas l'ampoule neuve avec les
doigts. La graisse des doigts réduit la
durée de vie des ampoules. En cas de
contact avec une surface graisseuse, nettoyez
l'ampoule à l'alcool à friction.
4. Posez l'ensemble ampoule/connecteur dans le boî­ tier du projecteur et tournez l'ensemble d'un quart
de tour dans le sens des aiguilles d'une montre pour
le verrouiller. FEU ANTIBROUILLARD AVANT
REMARQUE :
Tournez le volant vers la droite en
cas de remplacement du feu antibrouillard avant gauche
ou vers la gauche pour le feu antibrouillard avant droit
pour faciliter l'accès à l'avant du passage de roue.
1. Déposez les fixations maintenant le panneau d'accès inférieur avant du passage de roue et déposez le
panneau d'accès.
2. Déposez le connecteur électrique du boîtier de feu antibrouillard.(fig. 162)
3. Saisissez fermement l'ampoule par les deux loquets et serrez-les l'un contre l'autre afin de dégager
l'ampoule de l'arrière du logement de feu anti-
brouillard avant.
(fig. 161)1 - Ampoule de feu de direction avant
2 - Ampoule de feu de croisement
3 - Ampoule de feu de position avant
4 - Ampoule de feu de route
(fig. 162)
301
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

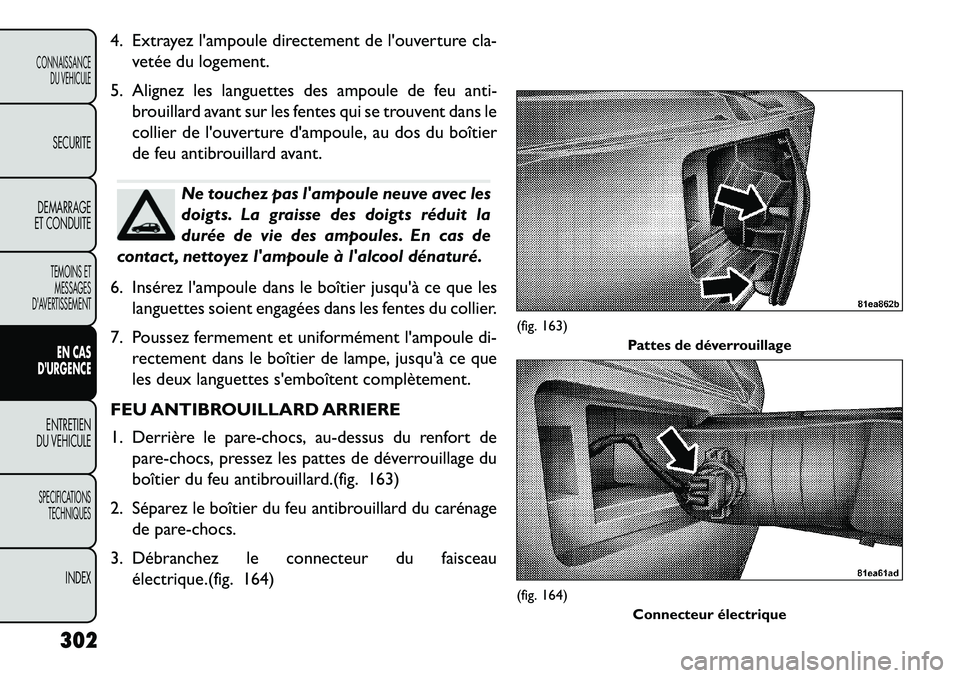

4. Extrayez l'ampoule directement de l'ouverture cla-vetée du logement.
5. Alignez les languettes des ampoule de feu anti- brouillard avant sur les fentes qui se trouvent dans le
collier de l'ouverture d'ampoule, au dos du boîtier
de feu antibrouillard avant.
Ne touchez pas l'ampoule neuve avec les
doigts. La graisse des doigts réduit la
durée de vie des ampoules. En cas de
contact , nettoyez l'ampoule à l'alcool dénaturé.
6. Insérez l'ampoule dans le boîtier jusqu'à ce que les languettes soient engagées dans les fentes du collier.
7. Poussez fermement et uniformément l'ampoule di- rectement dans le boîtier de lampe, jusqu'à ce que
les deux languettes s'emboîtent complètement.
FEU ANTIBROUILLARD ARRIERE
1. Derrière le pare-chocs, au-dessus du renfort de pare-chocs, pressez les pattes de déverrouillage du
boîtier du feu antibrouillard.(fig. 163)
2. Séparez le boîtier du feu antibrouillard du carénage de pare-chocs.
3. Débranchez le connecteur du faisceau électrique.(fig. 164)
(fig. 163) Pattes de déverrouillage(fig. 164)
Connecteur électrique
302
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

4. Saisissez fermement l'ampoule par les deux loquetset serrez-les l'un contre l'autre afin de dégager
l'ampoule de l'arrière du logement de feu anti-
brouillard avant.
5. Extrayez l'ampoule directement de l'ouverture cla- vetée du logement.
6. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement.
7. Alignez les languettes des ensembles de douille d'ampoule de feu antibrouillard arrière de rechange
sur les fentes qui se trouvent dans le collier de
l'ouverture d'ampoule, au dos du boîtier de feu
antibrouillard.
8. Insérez l'ampoule dans le boîtier jusqu'à ce que les languettes soient engagées dans les fentes du collier.
9. Poussez fermement et uniformément l'ampoule di- rectement dans le boîtier de lampe, jusqu'à ce que
les deux languettes s'emboîtent complètement.
10. Reposez le boîtier de feu antibrouillard.

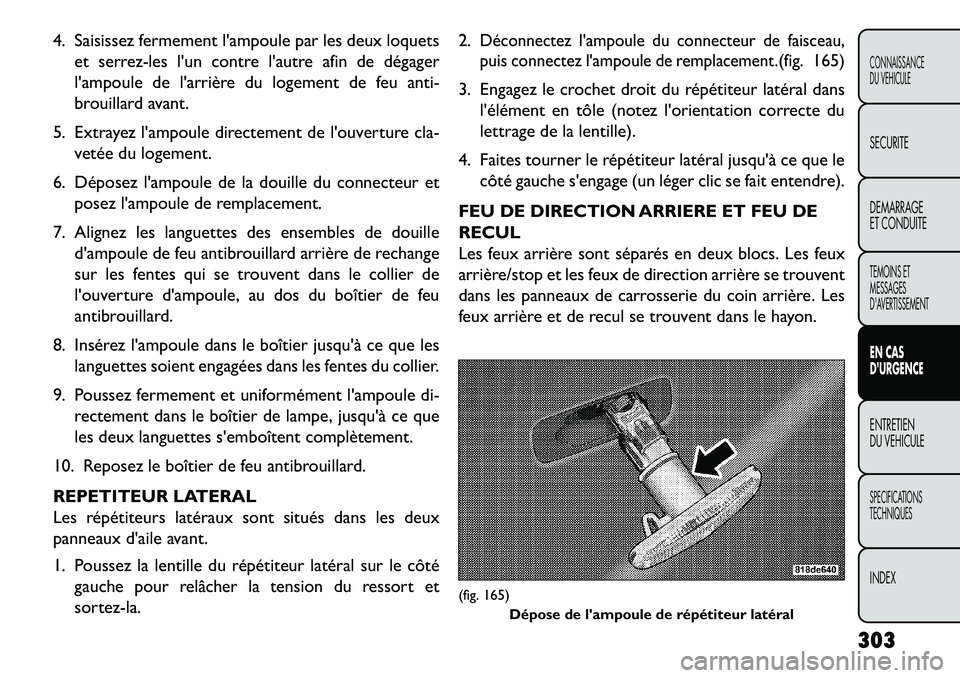

REPETITEUR LATERAL
Les répétiteurs latéraux sont situés dans les deux
panneaux d'aile avant.
1. Poussez la lentille du répétiteur latéral sur le côté gauche pour relâcher la tension du ressort et
sortez-la. 2.
Déconnectez l'ampoule du connecteur de faisceau,
puis connectez l'ampoule de remplacement.
(fig. 165)
3. Engagez le crochet droit du répétiteur latéral dans l'élément en tôle (notez l'orientation correcte du
lettrage de la lentille).
4. Faites tourner le répétiteur latéral jusqu'à ce que le côté gauche s'engage (un léger clic se fait entendre).
FEU DE DIRECTION ARRIERE ET FEU DE
RECUL
Les feux arrière sont séparés en deux blocs. Les feux
arrière/stop et les feux de direction arrière se trouvent
dans les panneaux de carrosserie du coin arrière. Les
feux arrière et de recul se trouvent dans le hayon.
(fig. 165) Dépose de l'ampoule de répétiteur latéral
303
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

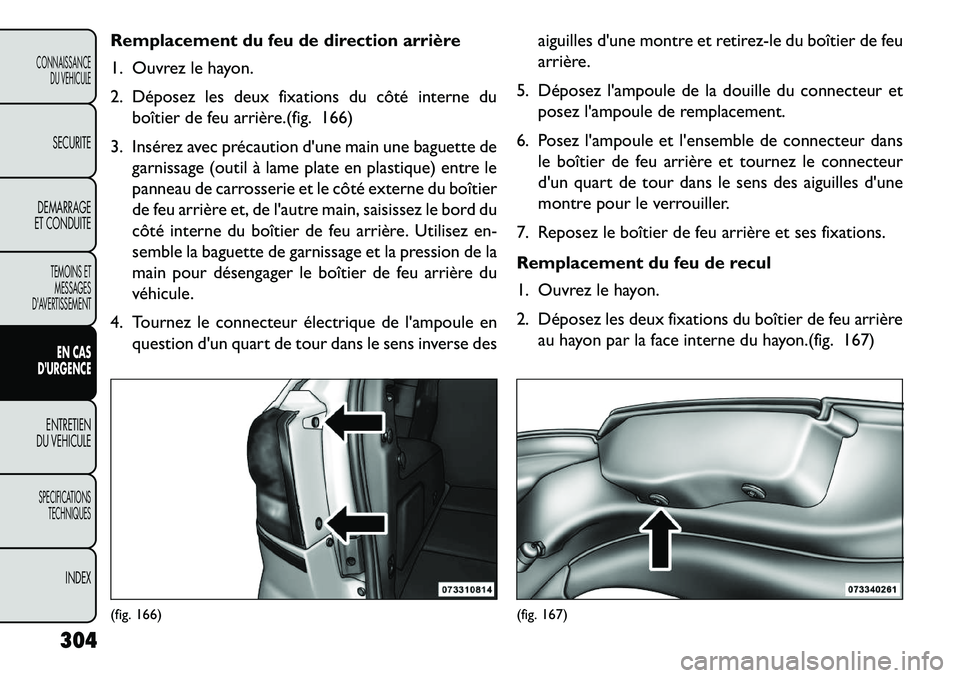

Remplacement du feu de direction arrière
1. Ouvrez le hayon.
2. Déposez les deux fixations du côté interne duboîtier de feu arrière.(fig. 166)
3. Insérez avec précaution d'une main une baguette de garnissage (outil à lame plate en plastique) entre le
panneau de carrosserie et le côté externe du boîtier
de feu arrière et, de l'autre main, saisissez le bord du
côté interne du boîtier de feu arrière. Utilisez en-
semble la baguette de garnissage et la pression de la
main pour désengager le boîtier de feu arrière du
véhicule.
4. Tournez le connecteur électrique de l'ampoule en question d'un quart de tour dans le sens inverse des aiguilles d'une montre et retirez-le du boîtier de feu
arrière.
5. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement.
6. Posez l'ampoule et l'ensemble de connecteur dans le boîtier de feu arrière et tournez le connecteur
d'un quart de tour dans le sens des aiguilles d'une
montre pour le verrouiller.
7. Reposez le boîtier de feu arrière et ses fixations.
Remplacement du feu de recul
1. Ouvrez le hayon.
2. Déposez les deux fixations du boîtier de feu arrière au hayon par la face interne du hayon.(fig. 167)(fig. 166)
(fig. 167)
304
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX

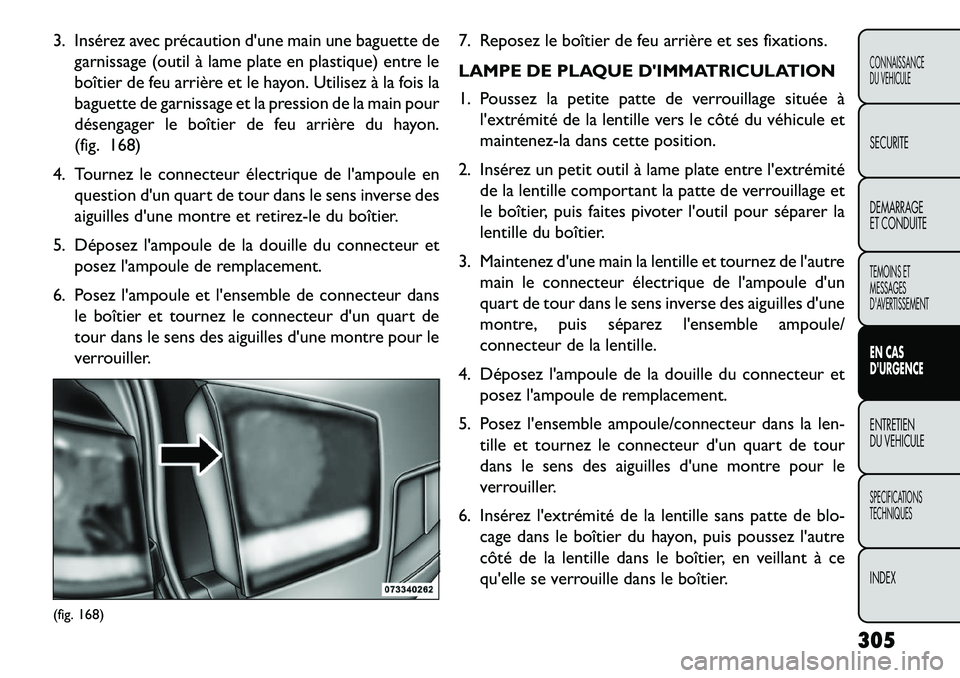

3. Insérez avec précaution d'une main une baguette degarnissage (outil à lame plate en plastique) entre le
boîtier de feu arrière et le hayon. Utilisez à la fois la
baguette de garnissage et la pression de la main pour
désengager le boîtier de feu arrière du hayon.
(fig. 168)
4. Tournez le connecteur électrique de l'ampoule en question d'un quart de tour dans le sens inverse des
aiguilles d'une montre et retirez-le du boîtier.
5. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement.
6. Posez l'ampoule et l'ensemble de connecteur dans le boîtier et tournez le connecteur d'un quart de
tour dans le sens des aiguilles d'une montre pour le
verrouiller. 7. Reposez le boîtier de feu arrière et ses fixations.
LAMPE DE PLAQUE D'IMMATRICULATION
1. Poussez la petite patte de verrouillage située à
l'extrémité de la lentille vers le côté du véhicule et
maintenez-la dans cette position.
2. Insérez un petit outil à lame plate entre l'extrémité de la lentille comportant la patte de verrouillage et
le boîtier, puis faites pivoter l'outil pour séparer la
lentille du boîtier.
3. Maintenez d'une main la lentille et tournez de l'autre main le connecteur électrique de l'ampoule d'un
quart de tour dans le sens inverse des aiguilles d'une
montre, puis séparez l'ensemble ampoule/
connecteur de la lentille.
4. Déposez l'ampoule de la douille du connecteur et posez l'ampoule de remplacement.
5. Posez l'ensemble ampoule/connecteur dans la len- tille et tournez le connecteur d'un quart de tour
dans le sens des aiguilles d'une montre pour le
verrouiller.
6. Insérez l'extrémité de la lentille sans patte de blo- cage dans le boîtier du hayon, puis poussez l'autre
côté de la lentille dans le boîtier, en veillant à ce
qu'elle se verrouille dans le boîtier.(fig. 168)
305
CONNAISSANCE
DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET
MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DUVEHICULESPECIFICATIONS
TECHNIQUESINDEX

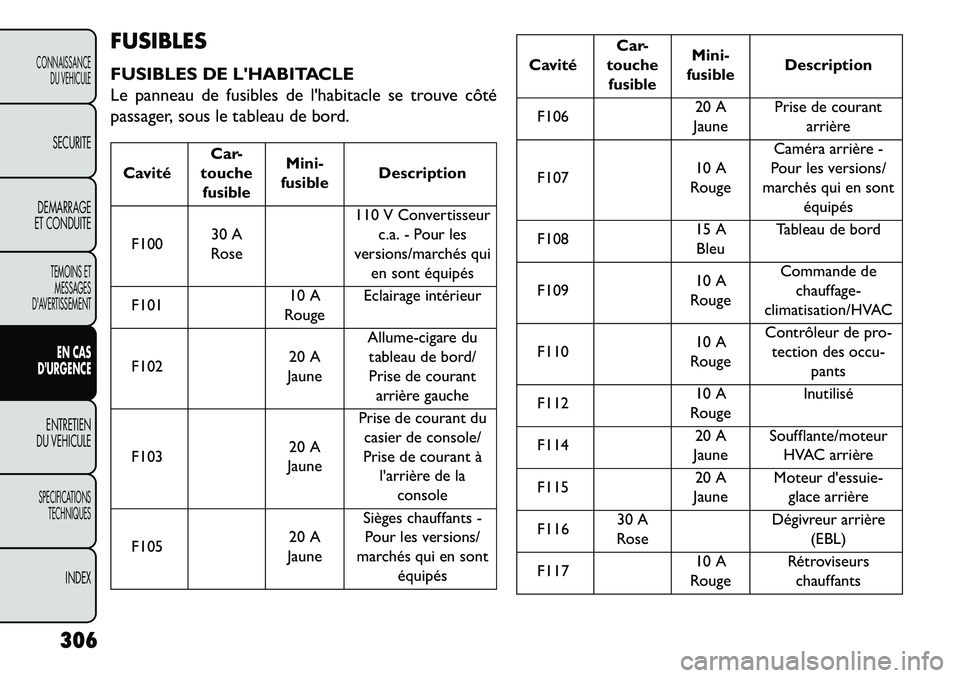

FUSIBLES
FUSIBLES DE L'HABITACLE
Le panneau de fusibles de l'habitacle se trouve côté
passager, sous le tableau de bord.CavitéCar-
touche fusible Mini-
fusible Description
F100 30 A
Rose 110 V Convertisseur
c.a. - Pour les
versions/marchés qui
en sont équipés
F101 10 A
Rouge Eclairage intérieur
F102 20 A
Jaune Allume-cigare du
tableau de bord/
Prise de courant
arrière gauche
F103 20 A
Jaune Prise de courant du
casier de console/
Prise de courant à
l'arrière de la console
F105 20 A
Jaune Sièges chauffants -
Pour les versions/
marchés qui en sont
équipés
Cavité Car-
touche fusible Mini-
fusible Description
F106 20 A
Jaune Prise de courant
arrière
F107 10 A
Rouge Caméra arrière -
Pour les versions/
marchés qui en sont équipés
F108 15 A
Bleu Tableau de bord
F109 10 A
Rouge Commande de
chauffage-
climatisation/HVAC
F110 10 A
Rouge Contrôleur de pro-
tection des occu- pants
F112 10 A
Rouge Inutilisé
F114 20 A
Jaune Soufflante/moteur
HVAC arrière
F115 20 A
Jaune Moteur d'essuie-
glace arrière
F116 30 A
Rose Dégivreur arrière
(EBL)
F117 10 A
Rouge Rétroviseurs
chauffants
306
CONNAISSANCE DU VEHICULESECURITE
DEMARRAGE
ET CONDUITETEMOINS ET MESSAGES
D'AVERTISSEMENTEN CAS
D'URGENCE
ENTRETIEN
DU VEHICULESPECIFICATIONS TECHNIQUES
INDEX
