295

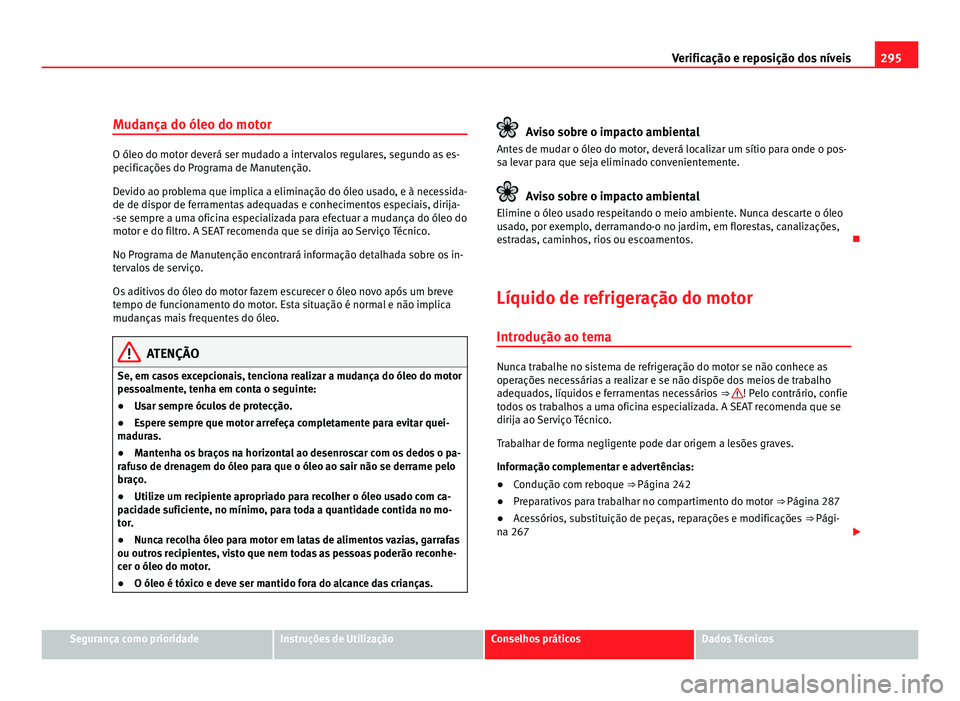

Verificação e reposição dos níveis
Mudança do óleo do motor O óleo do motor deverá ser mudado a intervalos regulares, segundo as es-
pecificações do Programa de Manutenção.
Devido ao problema que implica a eliminação do óleo usado, e à necessida-
de de dispor de ferramentas adequadas e conhecimentos especiais, dirija-
-se sempre a uma oficina especializada para efectuar a mudança do óleo do
motor e do filtro. A SEAT recomenda que se dirija ao Serviço Técnico.
No Programa de Manutenção encontrará informação detalhada sobre os in-
tervalos de serviço.
Os aditivos do óleo do motor fazem escurecer o óleo novo após um breve
tempo de funcionamento do motor. Esta situação é normal e não implica
mudanças mais frequentes do óleo.
ATENÇÃO
Se, em casos excepcionais, tenciona realizar a mudança do óleo do motor
pessoalmente, tenha em conta o seguinte:
● Usar sempre óculos de protecção.
● Espere sempre que motor arrefeça completamente para evitar quei-
maduras.
● Mantenha os braços na horizontal ao desenroscar com os dedos o pa-
rafuso de drenagem do óleo para que o óleo ao sair não se derrame pelo
braço.
● Utilize um recipiente apropriado para recolher o óleo usado com ca-
pacidade suficiente, no mínimo, para toda a quantidade contida no mo-
tor.
● Nunca recolha óleo para motor em latas de alimentos vazias, garrafas
ou outros recipientes, visto que nem todas as pessoas poderão reconhe-
cer o óleo do motor.
● O óleo é tóxico e deve ser mantido fora do alcance das crianças. Aviso sobre o impacto ambiental
Antes de mudar o óleo do motor, deverá localizar um sítio para onde o pos-
sa levar para que seja eliminado convenientemente. Aviso sobre o impacto ambiental
Elimine o óleo usado respeitando o meio ambiente. Nunca descarte o óleo
usado, por exemplo, derramando-o no jardim, em florestas, canalizações,
estradas, caminhos, rios ou escoamentos. 
Líquido de refrigeração do motor
Introdução ao tema Nunca trabalhe no sistema de refrigeração do motor se não conhece as
operações necessárias a realizar e se não dispõe dos meios de trabalho
adequados, líquidos e ferramentas necessários
⇒  ! Pelo contrário, confie
todos os trabalhos a uma oficina especializada. A SEAT recomenda que se
dirija ao Serviço Técnico.
Trabalhar de forma negligente pode dar origem a lesões graves.
Informação complementar e advertências:
● Condução com reboque
⇒ Página 242
● Preparativos para trabalhar no compartimento do motor
⇒ Página 287
● Acessórios, substituição de peças, reparações e modificações
⇒ Pági-
na 267 Segurança como prioridade Instruções de Utilização Conselhos práticos Dados Técnicos

296

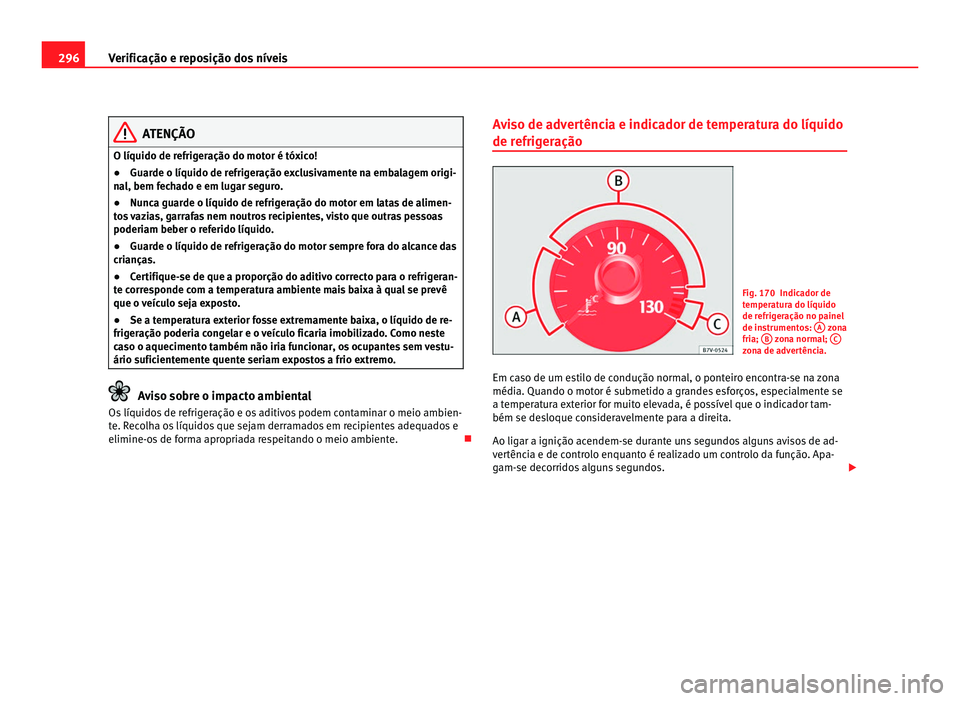

Verificação e reposição dos níveis ATENÇÃO
O líquido de refrigeração do motor é tóxico!
● Guarde o líquido de refrigeração exclusivamente na embalagem origi-
nal, bem fechado e em lugar seguro.
● Nunca guarde o líquido de refrigeração do motor em latas de alimen-
tos vazias, garrafas nem noutros recipientes, visto que outras pessoas
poderiam beber o referido líquido.
● Guarde o líquido de refrigeração do motor sempre fora do alcance das
crianças.
● Certifique-se de que a proporção do aditivo correcto para o refrigeran-
te corresponde com a temperatura ambiente mais baixa à qual se prevê
que o veículo seja exposto.
● Se a temperatura exterior fosse extremamente baixa, o líquido de re-
frigeração poderia congelar e o veículo ficaria imobilizado. Como neste
caso o aquecimento também não iria funcionar, os ocupantes sem vestu-
ário suficientemente quente seriam expostos a frio extremo. Aviso sobre o impacto ambiental
Os líquidos de refrigeração e os aditivos podem contaminar o meio ambien-
te. Recolha os líquidos que sejam derramados em recipientes adequados e
elimine-os de forma apropriada respeitando o meio ambiente. Aviso de advertência e indicador de temperatura do líquido
de refrigeração Fig. 170 Indicador de
temperatura do líquido
de refrigeração no painel
de instrumentos:
A zona
fria; B zona normal;
C zona de advertência.
Em caso de um estilo de condução normal, o ponteiro encontra-se na zona
média. Quando o motor é submetido a grandes esforços, especialmente se
a temperatura exterior for muito elevada, é possível que o indicador tam-
bém se desloque consideravelmente para a direita.
Ao ligar a ignição acendem-se durante uns segundos alguns avisos de ad-
vertência e de controlo enquanto é realizado um controlo da função. Apa-
gam-se decorridos alguns segundos. 

297

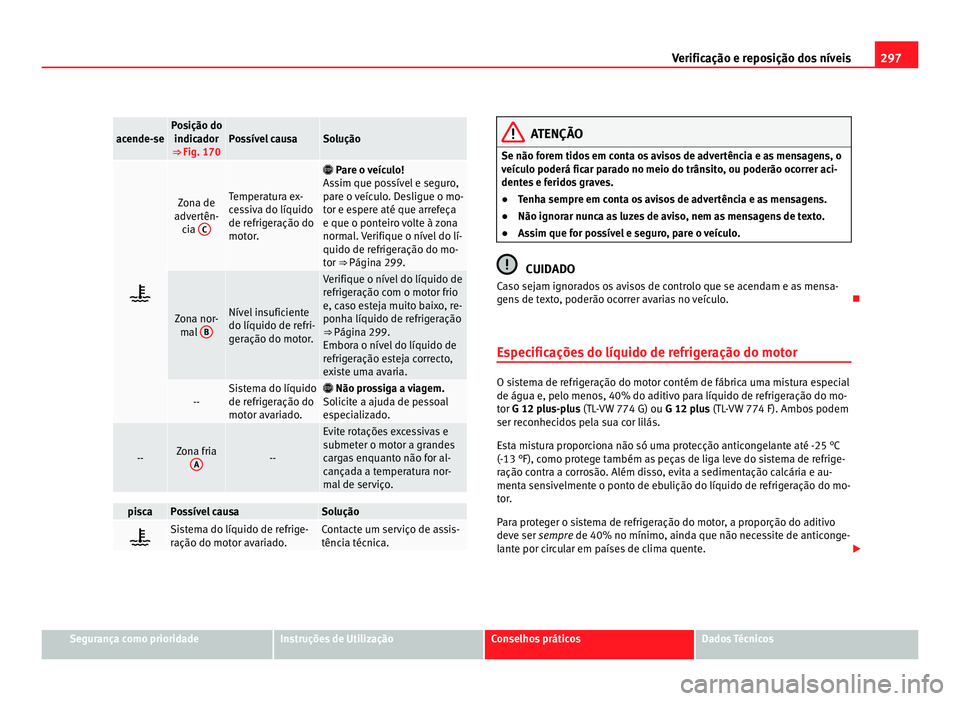

Verificação e reposição dos níveis acende-se Posição do
indicador
⇒ Fig. 170 Possível causa Solução
 Zona de
advertên- cia C Temperatura ex-
cessiva do líquido
de refrigeração do
motor. 
Pare o veículo!
As s
im que possível e seguro,
pare o veículo. Desligue o mo-
tor e espere até que arrefeça
e que o ponteiro volte à zona
normal. Verifique o nível do lí-
quido de refrigeração do mo-
tor ⇒ Página 299. Zona nor-
mal B Nível insuficiente
do líquido de refri-
geração do motor. Verifique o nível do líquido de
refrigeração com o motor frio
e, caso esteja muito baixo, re-
ponha líquido de refrigeração
⇒ Página 299.
Embor
a o nív

el do líquido de
refrigeração esteja correcto,
existe uma avaria. -- Sistema do líquido
de refrigeração do
motor avariado. 
Não prossiga a viagem.
So lic

ite a ajuda de pessoal
especializado. -- Zona fria
A -- Evite rotações excessivas e
submeter o motor a grandes
cargas enquanto não for al-
cançada a temperatura nor-
mal de serviço.
pisca Possível causa Solução
 Sistema do líquido de refrige-
ração do motor avariado. Contacte um serviço de assis-
tência técnica. ATENÇÃO
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer aci-
dentes e feridos graves.
● Tenha sempre em conta os avisos de advertência e as mensagens.
● Não ignorar nunca as luzes de aviso, nem as mensagens de texto.
● Assim que for possível e seguro, pare o veículo. CUIDADO
Caso sejam ignorados os avisos de controlo que se acendam e as mensa-
gens de texto, poderão ocorrer avarias no veículo. 
Especificações do líquido de refrigeração do motor O sistema de refrigeração do motor contém de fábrica uma mistura especial
de água e, pelo menos, 40% do aditivo para líquido de refrigeração do mo-
tor G 12 plus-plus
(TL-VW 774 G) ou G 12 p
lus (TL-VW 774 F). Ambos podem
ser reconhecidos pela sua cor lilás.
Esta mistura proporciona não só uma protecção anticongelante até -25 °C
(-13 °F), como protege também as peças de liga leve do sistema de refrige-
ração contra a corrosão. Além disso, evita a sedimentação calcária e au-
menta sensivelmente o ponto de ebulição do líquido de refrigeração do mo-
tor.
Para proteger o sistema de refrigeração do motor, a proporção do aditivo
deve ser sempre de 40% no mínimo, ainda que não necessite de anticonge-
l

ante por circular em países de clima quente. Segurança como prioridade Instruções de Utilização Conselhos práticos Dados Técnicos

298

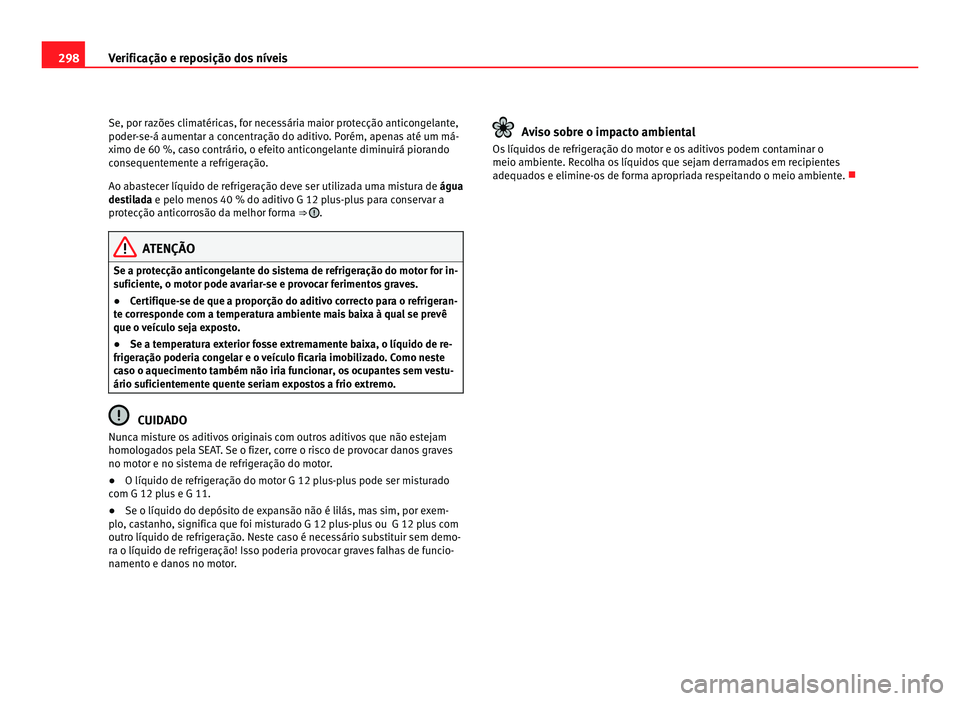

Verificação e reposição dos níveis
Se, por razões climatéricas, for necessária maior protecção anticongelante,
poder-se-á aumentar a concentração do aditivo. Porém, apenas até um má-
ximo de 60 %, caso contrário, o efeito anticongelante diminuirá piorando
consequentemente a refrigeração.
Ao abastecer líquido de refrigeração deve ser utilizada uma mistura de água
destilada e pelo menos 40 % do aditivo G 12 plus-plus para conservar a
pr ot
ecção anticorrosão da melhor forma ⇒  .
ATENÇÃO
Se a protecção anticongelante do sistema de refrigeração do motor for in-
suficiente, o motor pode avariar-se e provocar ferimentos graves.
● Certifique-se de que a proporção do aditivo correcto para o refrigeran-
te corresponde com a temperatura ambiente mais baixa à qual se prevê
que o veículo seja exposto.
● Se a temperatura exterior fosse extremamente baixa, o líquido de re-
frigeração poderia congelar e o veículo ficaria imobilizado. Como neste
caso o aquecimento também não iria funcionar, os ocupantes sem vestu-
ário suficientemente quente seriam expostos a frio extremo. CUIDADO
Nunca misture os aditivos originais com outros aditivos que não estejam
homologados pela SEAT. Se o fizer, corre o risco de provocar danos graves
no motor e no sistema de refrigeração do motor.
● O líquido de refrigeração do motor G 12 plus-plus pode ser misturado
com G 12 plus e G 11.
● Se o líquido do depósito de expansão não é lilás, mas sim, por exem-
plo, castanho, significa que foi misturado G 12 plus-plus ou G 12 plus com
outro líquido de refrigeração. Neste caso é necessário substituir sem demo-
ra o líquido de refrigeração! Isso poderia provocar graves falhas de funcio-
namento e danos no motor. Aviso sobre o impacto ambiental
Os líquidos de refrigeração do motor e os aditivos podem contaminar o
meio ambiente. Recolha os líquidos que sejam derramados em recipientes
adequados e elimine-os de forma apropriada respeitando o meio ambiente. 

299

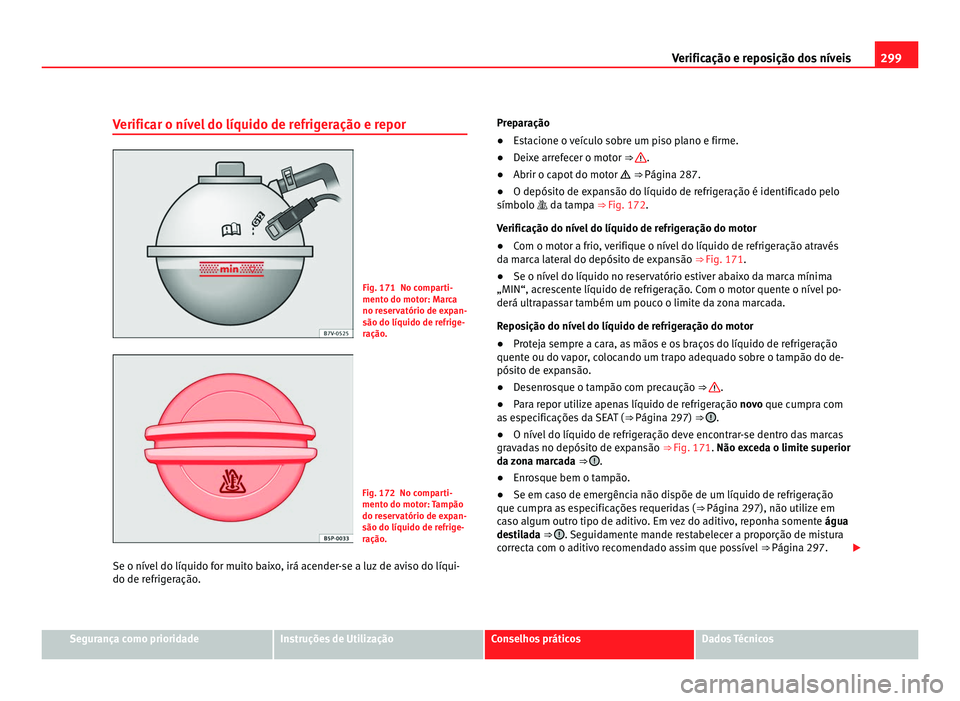

Verificação e reposição dos níveis
Verificar o nível do líquido de refrigeração e repor Fig. 171 No comparti-
mento do motor: Marca
no reservatório de expan-
são do líquido de refrige-
ração.
Fig. 172 No comparti-
mento do motor: Tampão
do reservatório de expan-
são do líquido de refrige-
ração.
Se o nível do líquido for muito baixo, irá acender-se a luz de aviso do líqui-
do de refrigeração. Preparação
●
Estacione o veículo sobre um piso plano e firme.
● Deixe arrefecer o motor ⇒  .
● Abrir o capot do motor  ⇒  Págin a 287.
● O depós
ito de expansão do líquido de refrigeração é identificado pelo
símbolo 
da tampa ⇒  Fig. 172.
Verific
ação do nível do líquido de refrigeração do motor
● Com o motor a frio, verifique o nível do líquido de refrigeração através
da marca lateral do depósito de expansão ⇒ Fig. 171.
● Se o nível do líquido no reservatório estiver abaixo da marca mínima
„MIN“, acrescente líquido de refrigeração. Com o motor quente o nível po-
derá ultrapassar também um pouco o limite da zona marcada.
Reposição do nível do líquido de refrigeração do motor
● Proteja sempre a cara, as mãos e os braços do líquido de refrigeração
quente ou do vapor, colocando um trapo adequado sobre o tampão do de-
pósito de expansão.
● Desenrosque o tampão com precaução ⇒  .
● Para repor utilize apenas líquido de refrigeração novo que cumpra com
a s

especificações da SEAT ( ⇒ Página 297) ⇒  .
● O nível do líquido de refrigeração deve encontrar-se dentro das marcas
gravadas no depósito de expansão ⇒ Fig. 171. Não exceda o limite superior
da zona marcada ⇒  .
● Enrosque bem o tampão.
● Se em caso de emergência não dispõe de um líquido de refrigeração
que cumpra as especificações requeridas ( ⇒ Página 297), não utilize em
caso algum outro tipo de aditivo. Em vez do aditivo, reponha somente água
destilada ⇒  . Seguidamente mande restabelecer a proporção de mistura
correcta com o aditivo recomendado assim que possível ⇒ Página 297.Segurança como prioridade Instruções de Utilização Conselhos práticos Dados Técnicos

300

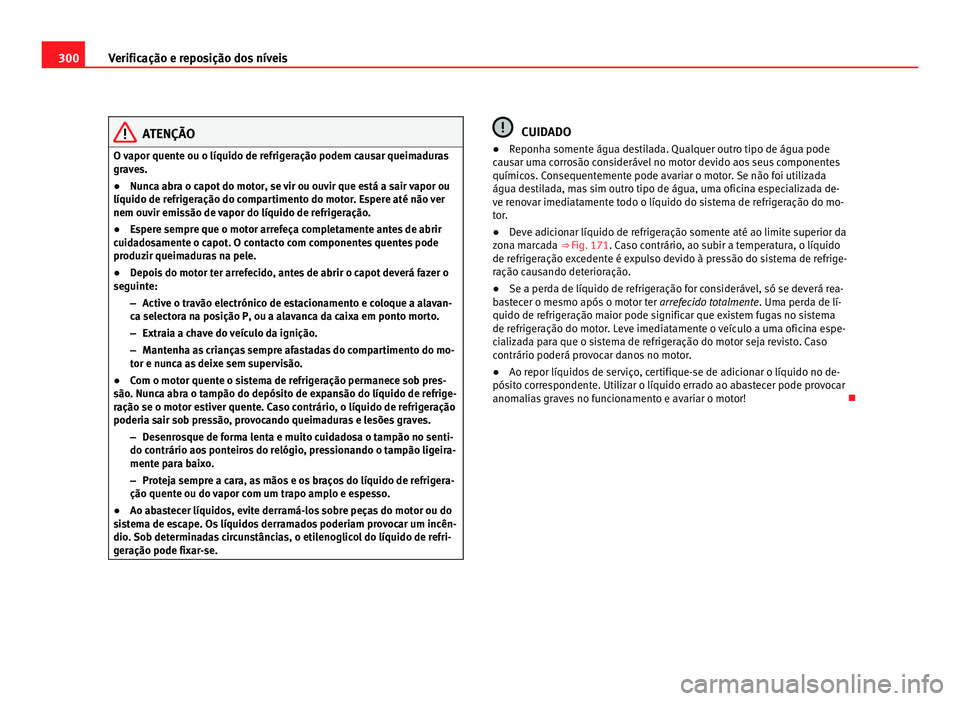

Verificação e reposição dos níveis ATENÇÃO
O vapor quente ou o líquido de refrigeração podem causar queimaduras
graves.
● Nunca abra o capot do motor, se vir ou ouvir que está a sair vapor ou
líquido de refrigeração do compartimento do motor. Espere até não ver
nem ouvir emissão de vapor do líquido de refrigeração.
● Espere sempre que o motor arrefeça completamente antes de abrir
cuidadosamente o capot. O contacto com componentes quentes pode
produzir queimaduras na pele.
● Depois do motor ter arrefecido, antes de abrir o capot deverá fazer o
seguinte:
–Active o travão electrónico de estacionamento e coloque a alavan-
ca selectora na posição P, ou a alavanca da caixa em ponto morto.
– Extraia a chave do veículo da ignição.
– Mantenha as crianças sempre afastadas do compartimento do mo-
tor e nunca as deixe sem supervisão.
● Com o motor quente o sistema de refrigeração permanece sob pres-
são. Nunca abra o tampão do depósito de expansão do líquido de refrige-
ração se o motor estiver quente. Caso contrário, o líquido de refrigeração
poderia sair sob pressão, provocando queimaduras e lesões graves.
–Desenrosque de forma lenta e muito cuidadosa o tampão no senti-
do contrário aos ponteiros do relógio, pressionando o tampão ligeira-
mente para baixo.
– Proteja sempre a cara, as mãos e os braços do líquido de refrigera-
ção quente ou do vapor com um trapo amplo e espesso.
● Ao abastecer líquidos, evite derramá-los sobre peças do motor ou do
sistema de escape. Os líquidos derramados poderiam provocar um incên-
dio. Sob determinadas circunstâncias, o etilenoglicol do líquido de refri-
geração pode fixar-se. CUIDADO
● Reponha somente água destilada. Qualquer outro tipo de água pode
causar uma corrosão considerável no motor devido aos seus componentes
químicos. Consequentemente pode avariar o motor. Se não foi utilizada
água destilada, mas sim outro tipo de água, uma oficina especializada de-
ve renovar imediatamente todo o líquido do sistema de refrigeração do mo-
tor.
● Deve adicionar líquido de refrigeração somente até ao limite superior da
zona marcada ⇒  Fig. 171. Caso contrário, ao subir a temperatura, o líquido
de r efrig
eração excedente é expulso devido à pressão do sistema de refrige-
ração causando deterioração.
● Se a perda de líquido de refrigeração for considerável, só se deverá rea-
bastecer o mesmo após o motor ter arrefecido totalmente. Uma perda de lí-
quido de refrigeração maior pode significar que existem fugas no sistema
de refrigeração do motor. Leve imediatamente o veículo a uma oficina espe-
cializada para que o sistema de refrigeração do motor seja revisto. Caso
contrário poderá provocar danos no motor.
● Ao repor líquidos de serviço, certifique-se de adicionar o líquido no de-
pósito correspondente. Utilizar o líquido errado ao abastecer pode provocar
anomalias graves no funcionamento e avariar o motor! 

301
Verificação e reposição dos níveis

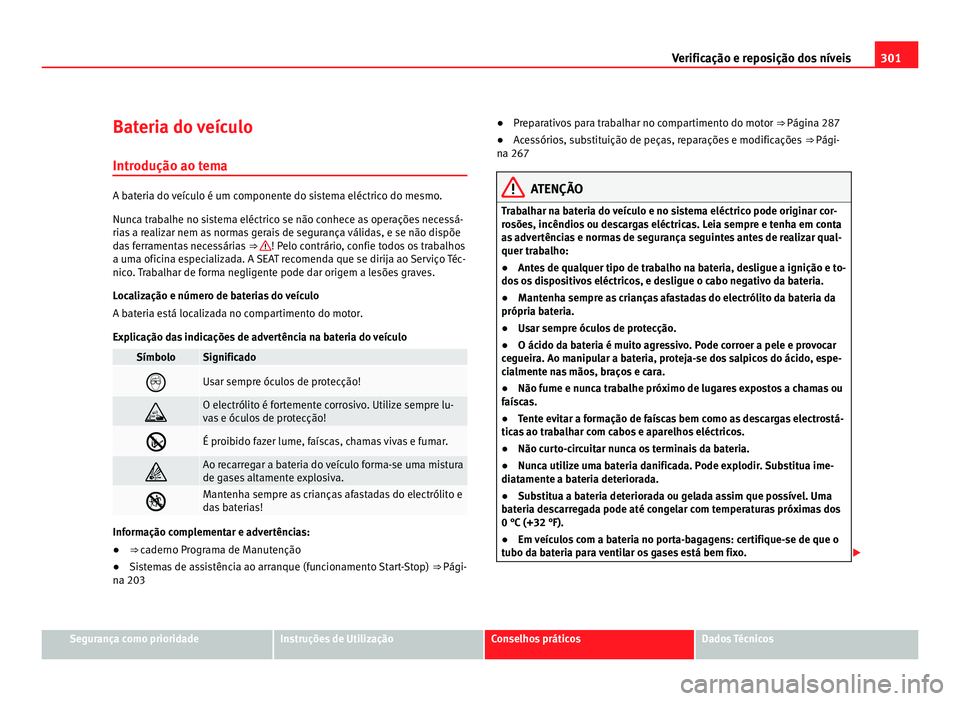

Bateria do veículo Introdução ao tema A bateria do veículo é um componente do sistema eléctrico do mesmo.
Nunca trabalhe no sistema eléctrico se não conhece as operações necessá-
rias a realizar nem as normas gerais de segurança válidas, e se não dispõe
das ferramentas necessárias
⇒  ! Pelo contrário, confie todos os trabalhos
a uma oficina especializada. A SEAT recomenda que se dirija ao Serviço Téc-
nico. Trabalhar de forma negligente pode dar origem a lesões graves.
Localização e número de baterias do veículo
A bateria está localizada no compartimento do motor.
Explicação das indicações de advertência na bateria do veículo Símbolo Significado
 Usar sempre óculos de protecção!
 O electrólito é fortemente corrosivo. Utilize sempre lu-
vas e óculos de protecção!
 É proibido fazer lume, faíscas, chamas vivas e fumar.
 Ao recarregar a bateria do veículo forma-se uma mistura
de gases altamente explosiva.
 Mantenha sempre as crianças afastadas do electrólito e
das baterias!
Informação complementar e advertências:
●
⇒ caderno Programa de Manutenção
● Sistemas de assistência ao arranque (funcionamento Start-Stop) ⇒ Pági-
na 203 ●
Preparativos para trabalhar no compartimento do motor ⇒ Página 287
● Acessórios, substituição de peças, reparações e modificações ⇒ Pági-
na 267 ATENÇÃO
Trabalhar na bateria do veículo e no sistema eléctrico pode originar cor-
rosões, incêndios ou descargas eléctricas. Leia sempre e tenha em conta
as advertências e normas de segurança seguintes antes de realizar qual-
quer trabalho:
● Antes de qualquer tipo de trabalho na bateria, desligue a ignição e to-
dos os dispositivos eléctricos, e desligue o cabo negativo da bateria.
● Mantenha sempre as crianças afastadas do electrólito da bateria da
própria bateria.
● Usar sempre óculos de protecção.
● O ácido da bateria é muito agressivo. Pode corroer a pele e provocar
cegueira. Ao manipular a bateria, proteja-se dos salpicos do ácido, espe-
cialmente nas mãos, braços e cara.
● Não fume e nunca trabalhe próximo de lugares expostos a chamas ou
faíscas.
● Tente evitar a formação de faíscas bem como as descargas electrostá-
ticas ao trabalhar com cabos e aparelhos eléctricos.
● Não curto-circuitar nunca os terminais da bateria.
● Nunca utilize uma bateria danificada. Pode explodir. Substitua ime-
diatamente a bateria deteriorada.
● Substitua a bateria deteriorada ou gelada assim que possível. Uma
bateria descarregada pode até congelar com temperaturas próximas dos
0 °C (+32 °F).
● Em veículos com a bateria no porta-bagagens: certifique-se de que o
tubo da bateria para ventilar os gases está bem fixo. Segurança como prioridade Instruções de Utilização Conselhos práticos Dados Técnicos

302

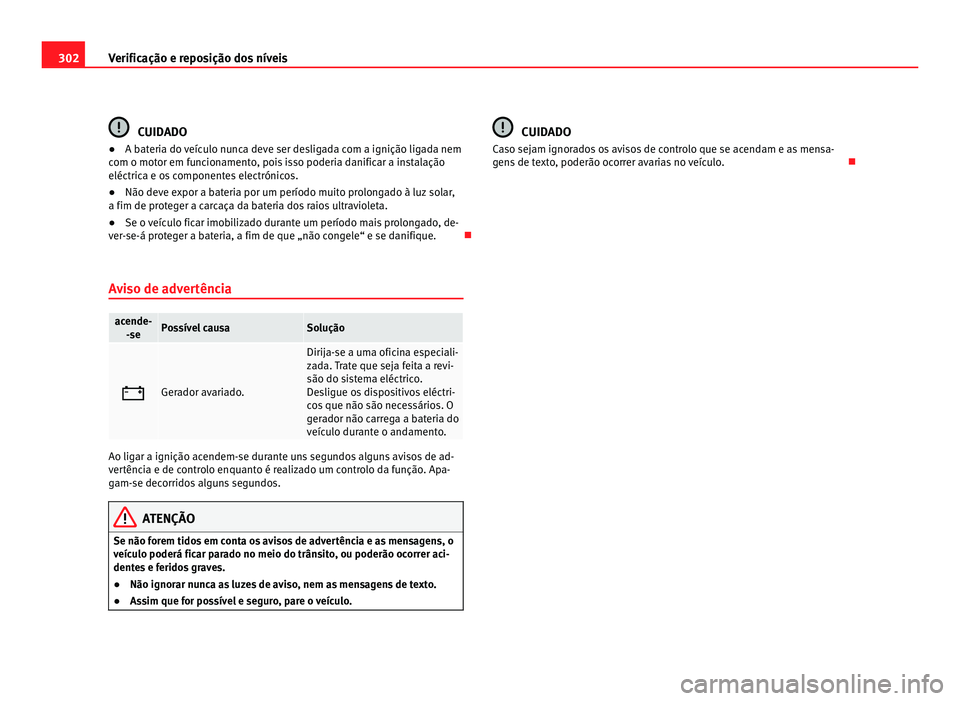

Verificação e reposição dos níveis CUIDADO
● A bateria do veículo nunca deve ser desligada com a ignição ligada nem
com o motor em funcionamento, pois isso poderia danificar a instalação
eléctrica e os componentes electrónicos.
● Não deve expor a bateria por um período muito prolongado à luz solar,
a fim de proteger a carcaça da bateria dos raios ultravioleta.
● Se o veículo ficar imobilizado durante um período mais prolongado, de-
ver-se-á proteger a bateria, a fim de que „não congele“ e se danifique. 
Aviso de advertência acende-
-se Possível causa Solução
 Gerador avariado. Dirija-se a uma oficina especiali-
zada. Trate que seja feita a revi-
são do sistema eléctrico.
Desligue os dispositivos eléctri-
cos que não são necessários. O
gerador não carrega a bateria do
veículo durante o andamento.
Ao ligar a ignição acendem-se durante uns segundos alguns avisos de ad-
vertência e de controlo enquanto é realizado um controlo da função. Apa-
gam-se decorridos alguns segundos.
ATENÇÃO
Se não forem tidos em conta os avisos de advertência e as mensagens, o
veículo poderá ficar parado no meio do trânsito, ou poderão ocorrer aci-
dentes e feridos graves.
● Não ignorar nunca as luzes de aviso, nem as mensagens de texto.
● Assim que for possível e seguro, pare o veículo. CUIDADO
Caso sejam ignorados os avisos de controlo que se acendam e as mensa-
gens de texto, poderão ocorrer avarias no veículo. 
