2011 Hyundai Santa Fe Manuale del proprietario (in Italian)

613
Cosa fare in situazioni di emergenza

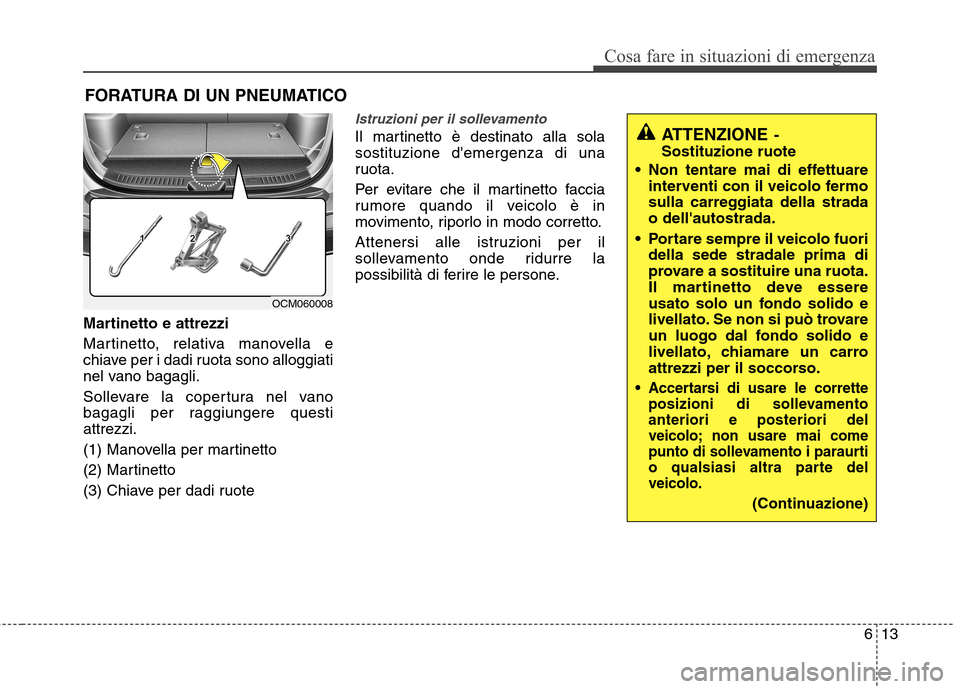

FORATURA DI UN PNEUMATICO
Martinetto e attrezzi
Martinetto, relativa manovella e
chiave per i dadi ruota sono alloggiati
nel vano bagagli.
Sollevare la copertura nel vano
bagagli per raggiungere questiattrezzi.
(1) Manovella per martinetto
(2) Martinetto
(3) Chiave per dadi ruote
Istruzioni per il sollevamento
Il martinetto è destinato alla sola sostituzione d'emergenza di una
ruota.
Per evitare che il martinetto faccia
rumore quando il veicolo è in
movimento, riporlo in modo corretto.
Attenersi alle istruzioni per il
sollevamento onde ridurre la
possibilità di ferire le persone.ATTENZIONE -
Sostituzione ruote
Non tentare mai di effettuare interventi con il veicolo fermo
sulla carreggiata della stradao dell'autostrada.
Portare sempre il veicolo fuori della sede stradale prima di
provare a sostituire una ruota.
Il martinetto deve essere
usato solo un fondo solido e
livellato. Se non si può trovare
un luogo dal fondo solido e
livellato, chiamare un carro
attrezzi per il soccorso.
Accertarsi di usare le corrette posizioni di sollevamento anteriori e posteriori del
veicolo; non usare mai come
punto di sollevamento i paraurti
o qualsiasi altra parte delveicolo.
(Continuazione)
OCM060008

Cosa fare in situazioni di emergenza
14
6
Rimozione e ritiro della ruota di
scorta
La ruota di scorta è alloggiata
direttamente sotto la zona del vano
bagagli del veicolo.
Rimozione della ruota di scorta:
1. Aprire il portellone.
2. Individuare il coperchio in plastica
della vite esagonale e rimuoverlo. 3.Con la chiave per i dadi ruota,
allentare la vite quanto basta per
abbassare la ruota di scorta.
Girare la chiave in senso
antiorario, sino a che la ruota di
scorta non tocca il suolo.
(Continuazione)
Il veicolo potrebbe facilmente cadere dal martinetto causando
ferite gravi, anche letali. Non
permettere che qualsiasi
persona si ponga con il corpo
sotto una qualsivoglia parte del
veicolo quando è sostenuto
solo da un martinetto; nel caso
usare dei cavalletti di sostegno.
Non avviare o lasciare in moto il veicolo quando è sul martinetto.
Non permettere a qualsiasi persona di restare a bordoquando il veicolo è sul
martinetto.
Sincerarsi che gli eventuali bambini siano portati in un
luogo sicuro lontano dalla
strada e dal veicolo che deve
essere sollevato con il
martinetto.
OCM054009OCM054010

615
Cosa fare in situazioni di emergenza

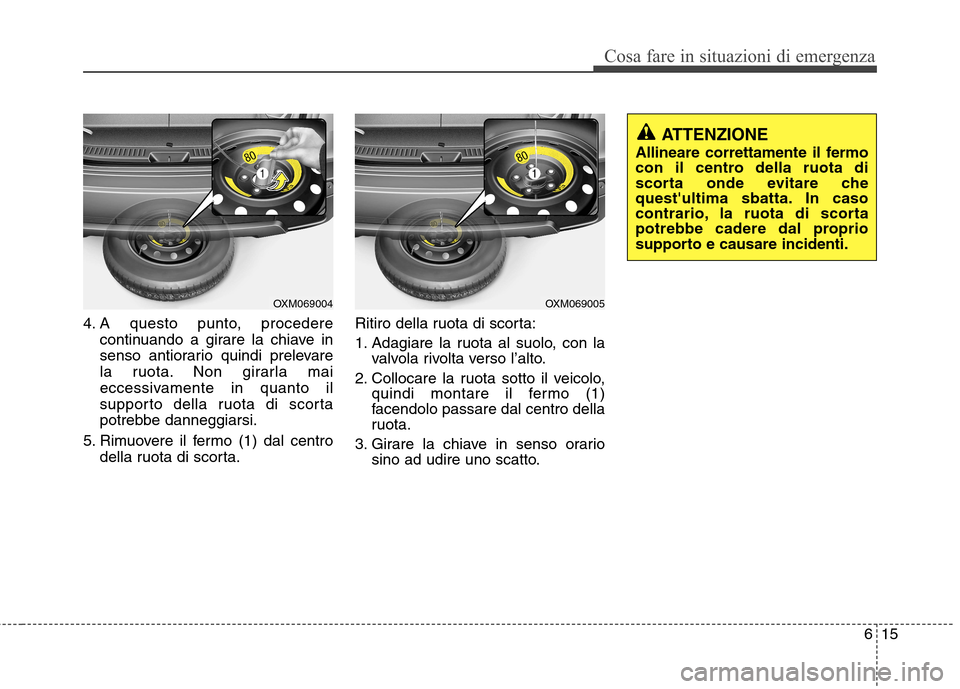

4. A questo punto, procederecontinuando a girare la chiave in
senso antiorario quindi prelevare
la ruota. Non girarla mai
eccessivamente in quanto il
supporto della ruota di scorta
potrebbe danneggiarsi.
5. Rimuovere il fermo (1) dal centro della ruota di scorta. Ritiro della ruota di scorta:
1. Adagiare la ruota al suolo, con la
valvola rivolta verso l’alto.
2. Collocare la ruota sotto il veicolo, quindi montare il fermo (1)
facendolo passare dal centro della
ruota.
3. Girare la chiave in senso orario sino ad udire uno scatto.
OXM069005OXM069004
ATTENZIONE
Allineare correttamente il fermo
con il centro della ruota di
scorta onde evitare che
quest'ultima sbatta. In caso
contrario, la ruota di scorta
potrebbe cadere dal proprio
supporto e causare incidenti.

Cosa fare in situazioni di emergenza
16
6

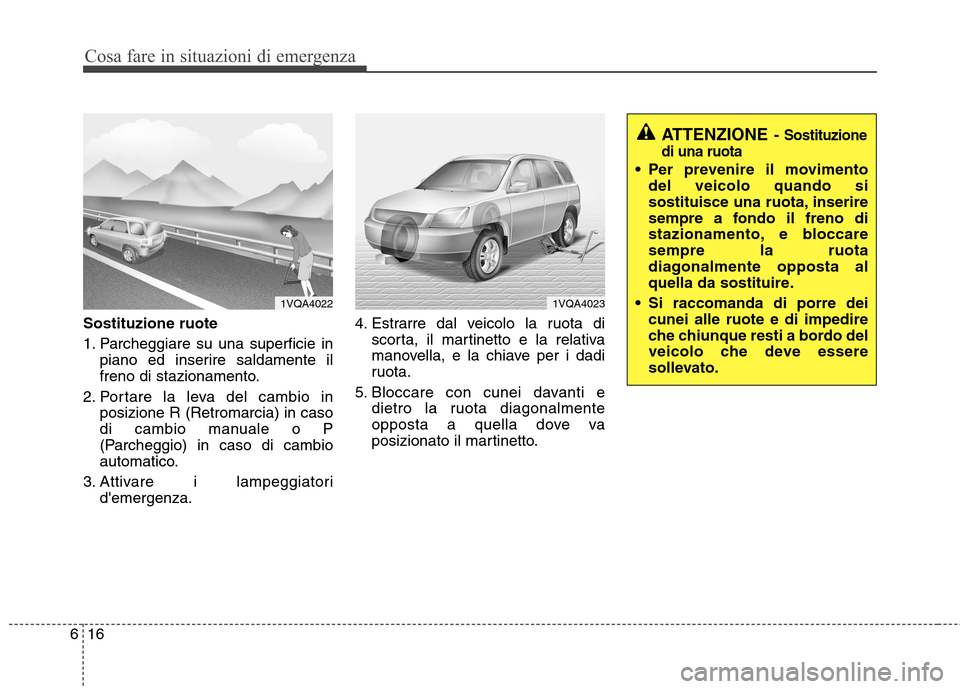

Sostituzione ruote
1. Parcheggiare su una superficie in
piano ed inserire saldamente il
freno di stazionamento.
2. Portare la leva del cambio in posizione R (Retromarcia) in caso
di cambio manuale o P
(Parcheggio) in caso di cambio
automatico.
3. Attivare i lampeggiatori d'emergenza. 4. Estrarre dal veicolo la ruota di
scorta, il martinetto e la relativa
manovella, e la chiave per i dadi
ruota.
5. Bloccare con cunei davanti e dietro la ruota diagonalmente
opposta a quella dove va
posizionato il martinetto.
1VQA4023
ATTENZIONE - Sostituzione
di una ruota
Per prevenire il movimento del veicolo quando si
sostituisce una ruota, inserire
sempre a fondo il freno di
stazionamento, e bloccaresempre la ruota
diagonalmente opposta al
quella da sostituire.
Si raccomanda di porre dei cunei alle ruote e di impedire
che chiunque resti a bordo del
veicolo che deve essere
sollevato.
1VQA4022

617
Cosa fare in situazioni di emergenza

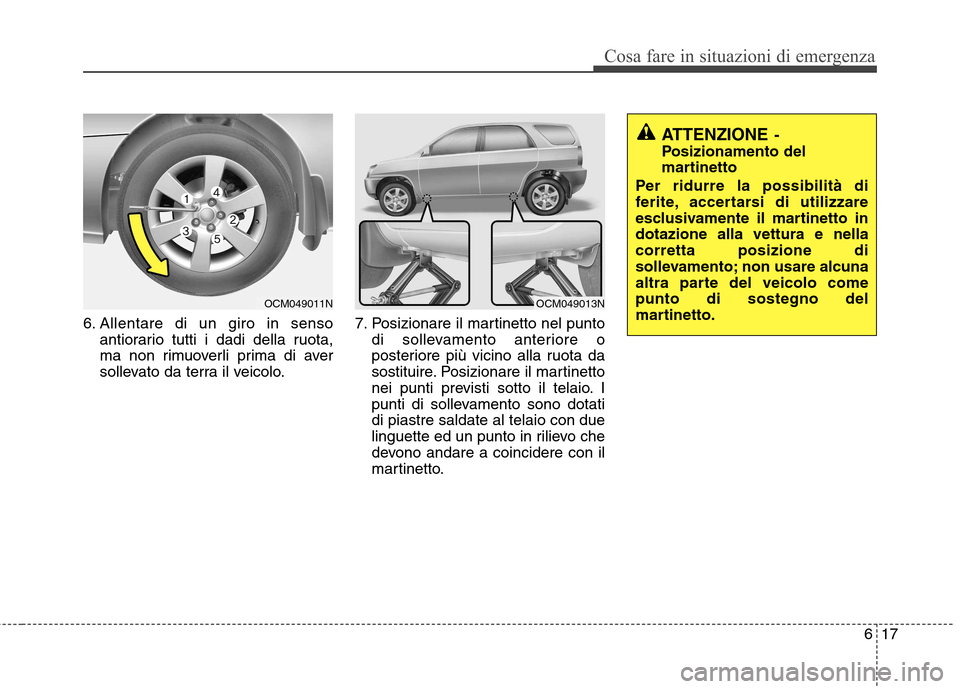

6. Allentare di un giro in sensoantiorario tutti i dadi della ruota,
ma non rimuoverli prima di aver
sollevato da terra il veicolo. 7. Posizionare il martinetto nel punto
di sollevamento anteriore o
posteriore più vicino alla ruota da
sostituire. Posizionare il martinetto
nei punti previsti sotto il telaio. I
punti di sollevamento sono dotatidi piastre saldate al telaio con due
linguette ed un punto in rilievo che
devono andare a coincidere con il
martinetto.
ATTENZIONE -
Posizionamento del
martinetto
Per ridurre la possibilità di
ferite, accertarsi di utilizzare
esclusivamente il martinetto indotazione alla vettura e nellacorretta posizione di
sollevamento; non usare alcuna
altra parte del veicolo comepunto di sostegno del
martinetto.
OCM049011NOCM049013N

Cosa fare in situazioni di emergenza
18
6
ATTENZIONE
I bordi delle ruote e dei copriruota possono essere
affilati. Maneggiarli con cautela
per evitare possibili ferite.Prima di montare la ruota,
accertarsi che non vi sianomateriali estranei su mozzo o
ruota (quali fango, catrame,
ghiaia, ecc.) che impediscano il
sicuro montaggio della ruotasul mozzo.
Eventualmente, rimuoverli. In
assenza di un perfetto contatto
sulla superficie di montaggio
tra ruota e mozzo, i dadi ruota
potrebbero allentarsi con
conseguente perdita della
ruota. La perdita di una ruota
può provocare la perdita del
controllo del veicolo, con
possibili incidenti anche
mortali.

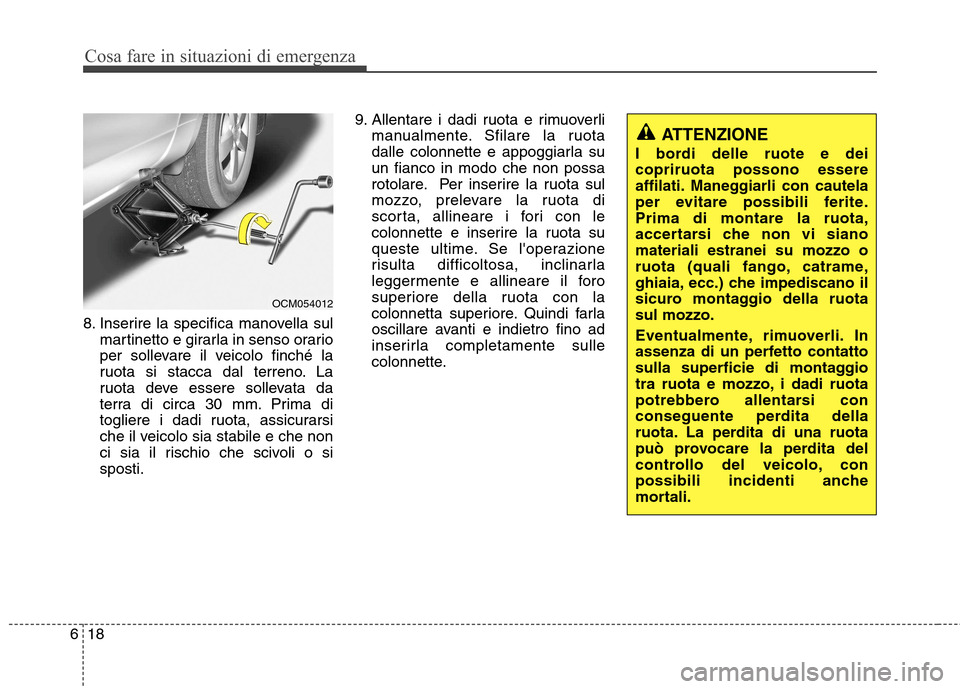

8. Inserire la specifica manovella sul martinetto e girarla in senso orario
per sollevare il veicolo finché la
ruota si stacca dal terreno. La
ruota deve essere sollevata da
terra di circa 30 mm. Prima di
togliere i dadi ruota, assicurarsi
che il veicolo sia stabile e che non
ci sia il rischio che scivoli o sisposti. 9. Allentare i dadi ruota e rimuoverli
manualmente. Sfilare la ruota
dalle colonnette e appoggiarla suun fianco in modo che non possa
rotolare. Per inserire la ruota sul
mozzo, prelevare la ruota di
scorta, allineare i fori con le
colonnette e inserire la ruota su
queste ultime. Se l'operazione
risulta difficoltosa, inclinarla
leggermente e allineare il foro
superiore della ruota con la
colonnetta superiore. Quindi farla
oscillare avanti e indietro fino ad
inserirla completamente sulle
colonnette.
OCM054012

619
Cosa fare in situazioni di emergenza

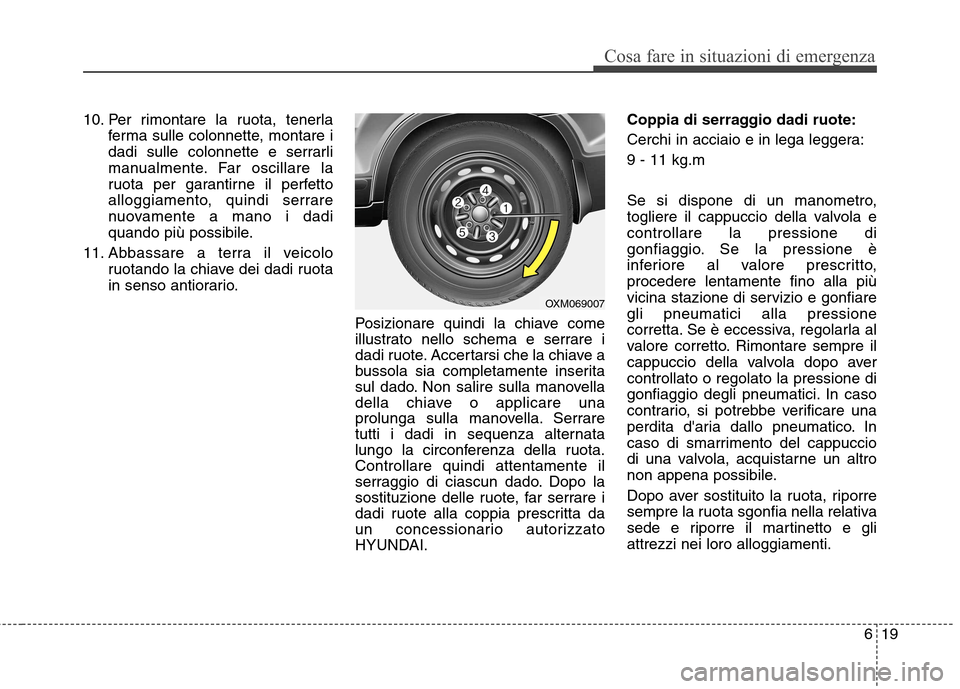

10. Per rimontare la ruota, tenerlaferma sulle colonnette, montare i
dadi sulle colonnette e serrarli
manualmente. Far oscillare la
ruota per garantirne il perfetto
alloggiamento, quindi serrare
nuovamente a mano i dadi
quando più possibile.
11. Abbassare a terra il veicolo ruotando la chiave dei dadi ruota
in senso antiorario.
Posizionare quindi la chiave come
illustrato nello schema e serrare i
dadi ruote. Accertarsi che la chiave a
bussola sia completamente inserita
sul dado. Non salire sulla manovella
della chiave o applicare una
prolunga sulla manovella. Serrare
tutti i dadi in sequenza alternata
lungo la circonferenza della ruota.Controllare quindi attentamente il
serraggio di ciascun dado. Dopo la
sostituzione delle ruote, far serrare i
dadi ruote alla coppia prescritta da
un concessionario autorizzato
HYUNDAI. Coppia di serraggio dadi ruote:
Cerchi in acciaio e in lega leggera:9 - 11 kg.m
Se si dispone di un manometro,
togliere il cappuccio della valvola econtrollare la pressione di
gonfiaggio. Se la pressione è
inferiore al valore prescritto,procedere lentamente fino alla più
vicina stazione di servizio e gonfiaregli pneumatici alla pressione
corretta. Se è eccessiva, regolarla al
valore corretto. Rimontare sempre il
cappuccio della valvola dopo avercontrollato o regolato la pressione di
gonfiaggio degli pneumatici. In caso
contrario, si potrebbe verificare una
perdita d'aria dallo pneumatico. In
caso di smarrimento del cappuccio
di una valvola, acquistarne un altro
non appena possibile.
Dopo aver sostituito la ruota, riporre
sempre la ruota sgonfia nella relativa
sede e riporre il martinetto e gliattrezzi nei loro alloggiamenti.
OXM069007

Cosa fare in situazioni di emergenza
20
6

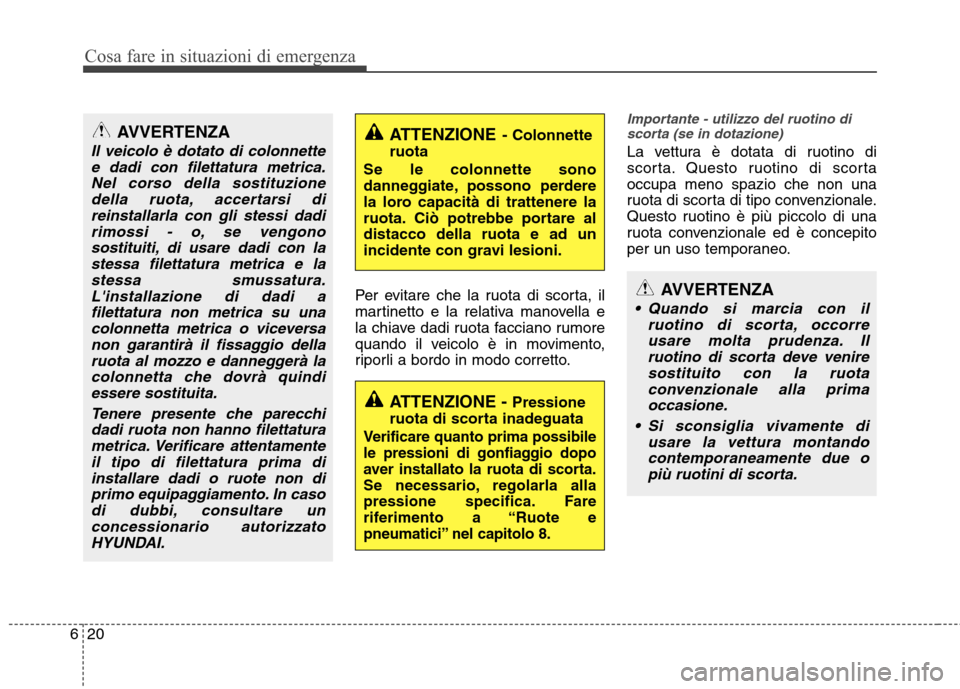

Per evitare che la ruota di scorta, il
martinetto e la relativa manovella e
la chiave dadi ruota facciano rumore
quando il veicolo è in movimento,
riporli a bordo in modo corretto.
Importante - utilizzo del ruotino di
scorta (se in dotazione)
La vettura è dotata di ruotino di
scorta. Questo ruotino di scortaoccupa meno spazio che non una
ruota di scorta di tipo convenzionale.
Questo ruotino è più piccolo di una
ruota convenzionale ed è concepito
per un uso temporaneo.
AVVERTENZA
Il veicolo è dotato di colonnette
e dadi con filettatura metrica.Nel corso della sostituzione della ruota, accertarsi direinstallarla con gli stessi dadirimossi - o, se vengono sostituiti, di usare dadi con lastessa filettatura metrica e lastessa smussatura. L'installazione di dadi afilettatura non metrica su unacolonnetta metrica o viceversanon garantirà il fissaggio della ruota al mozzo e danneggerà lacolonnetta che dovrà quindiessere sostituita.
Tenere presente che parecchidadi ruota non hanno filettatura metrica. Verificare attentamenteil tipo di filettatura prima diinstallare dadi o ruote non di primo equipaggiamento. In casodi dubbi, consultare unconcessionario autorizzato HYUNDAI.
ATTENZIONE - Colonnette
ruota
Se le colonnette sono
danneggiate, possono perdere
la loro capacità di trattenere la
ruota. Ciò potrebbe portare aldistacco della ruota e ad un
incidente con gravi lesioni.
ATTENZIONE - Pressione
ruota di scorta inadeguata
Verificare quanto prima possibile
le pressioni di gonfiaggio dopo
aver installato la ruota di scorta.
Se necessario, regolarla alla
pressione specifica. Fare
riferimento a “Ruote e
pneumatici” nel capitolo 8.
AVVERTENZA
Quando si marcia con il
ruotino di scorta, occorreusare molta prudenza. Il ruotino di scorta deve veniresostituito con la ruotaconvenzionale alla prima occasione.
Si sconsiglia vivamente di usare la vettura montandocontemporaneamente due opiù ruotini di scorta.
