763

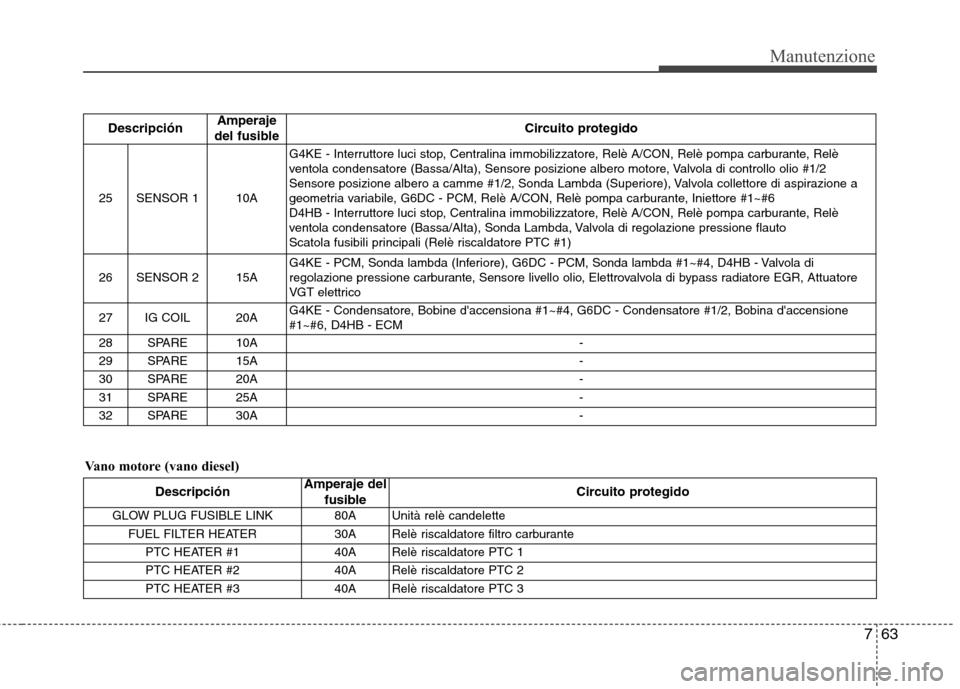

Manutenzione
Vano motore (vano diesel)Descripción
Amperaje
del fusible Circuito protegido
25SENSOR 1 10A
G4KE - Interruttore luci stop, Centralina immobilizzatore, Relè A/CON, Relè pompa carburante, Relè
ventola condensatore (Bassa/Alta), Sensore posizione albero motore, Valvola di controllo olio #1/2
Sensore posizione albero a camme #1/2, Sonda Lambda (Superiore), Valvola collettore di aspirazione a
geometria variabile, G6DC - PCM, Relè A/CON, Relè pompa carburante, Iniettore #1~#6
D4HB - Interruttore luci stop, Centralina immobilizzatore, Relè A/CON, Relè pompa carburante, Relè
ventola condensatore (Bassa/Alta), Sonda Lambda, Valvola di regolazione pressione flauto
Scatola fusibili principali (Relè riscaldatore PTC #1)
26 SENSOR 2 15A G4KE - PCM, Sonda lambda (Inferiore), G6DC - PCM, Sonda lambda #1~#4, D4HB - Valvola di
regolazione pressione carburante, Sensore livello olio, Elettrovalvola di bypass radiatore EGR, Attuatore
VGT elettrico
27 IG COIL 20A G4KE - Condensatore, Bobine d'accensiona #1~#4, G6DC - Condensatore #1/2, Bobina d'accensione#1~#6, D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
DescripciónAmperaje del
fusible Circuito protegido
GLOW PLUG FUSIBLE LINK 80A Unità relè candelette FUEL FILTER HEATER 30A Relè riscaldatore filtro carburante PTC HEATER #1 40A Relè riscaldatore PTC 1
PTC HEATER #2 40A Relè riscaldatore PTC 2
PTC HEATER #3 40A Relè riscaldatore PTC 3
85

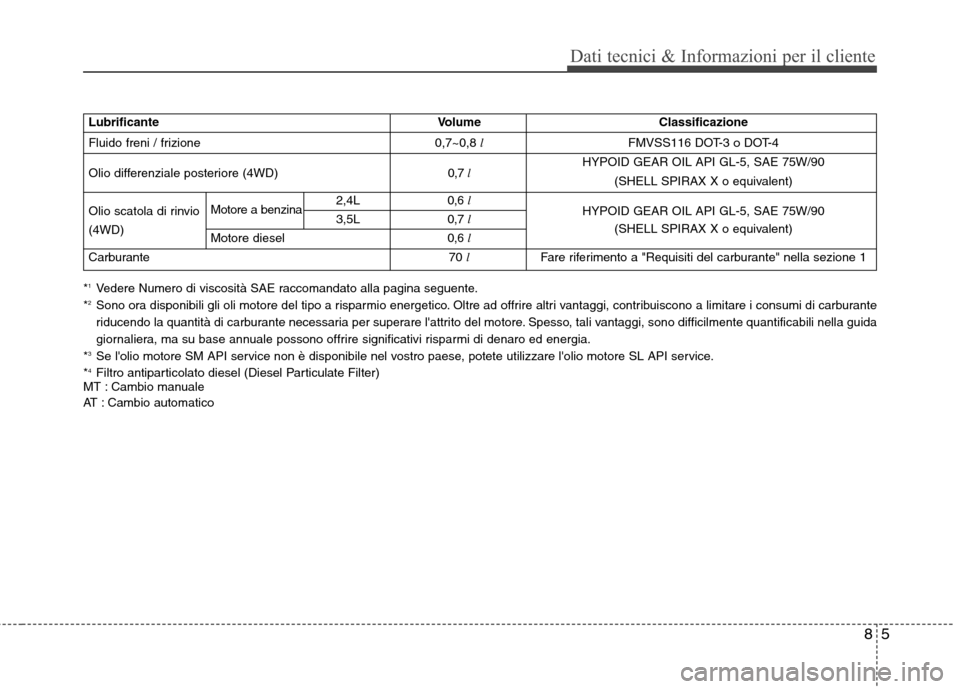

Dati tecnici & Informazioni per il cliente
LubrificanteVolume Classificazione
Fluido freni / frizione 0,7~0,8 l FMVSS116 DOT-3 o DOT-4
Olio differenziale posteriore (4WD) 0,7 l HYPOID GEAR OIL API GL-5, SAE 75W/90
(SHELL SPIRAX X o equivalent)
Olio scatola di rinvio Motore a benzina 2,4L 0,6
l
HYPOID GEAR OIL API GL-5, SAE 75W/90
(4WD) 3,5L 0,7
l
Motore diesel 0,6 l(SHELL SPIRAX X o equivalent)
Carburante 70 l Fare riferimento a "Requisiti del carburante" nella sezione 1
*1
Vedere Numero di viscosità SAE raccomandato alla pagina seguente.
* 2
Sono ora disponibili gli oli motore del tipo a risparmio energetico. Oltre ad offrire altri vantaggi, contribuiscono a limitare i consumi di carburante
riducendo la quantità di carburante necessaria per superare l'attrito del motore. Spesso, tali vantaggi, sono difficilmente quantificabili nella guida
giornaliera, ma su base annuale possono offrire significativi risparmi di denaro ed energia.
* 3
Se l'olio motore SM API service non è disponibile nel vostro paese, potete utilizzare l'olio motore SL API service.
* 4
Filtro antiparticolato diesel (Diesel Particulate Filter)
MT : Cambio manuale
AT : Cambio automatico
