2011 Hyundai Santa Fe Manuale del proprietario (in Italian)

Introduzione
2
1

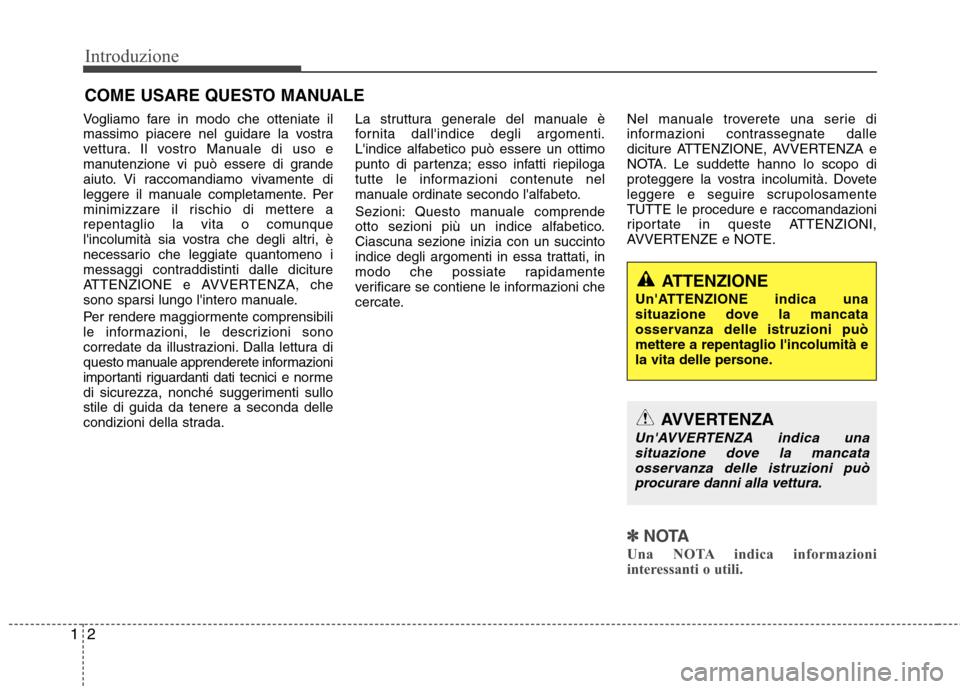

Vogliamo fare in modo che otteniate il
massimo piacere nel guidare la vostra
vettura. Il vostro Manuale di uso e
manutenzione vi può essere di grande
aiuto. Vi raccomandiamo vivamente di
leggere il manuale completamente. Per
minimizzare il rischio di mettere a
repentaglio la vita o comunque
l'incolumità sia vostra che degli altri, è
necessario che leggiate quantomeno i
messaggi contraddistinti dalle diciture
ATTENZIONE e AVVERTENZA, che
sono sparsi lungo l'intero manuale.
Per rendere maggiormente comprensibili
le informazioni, le descrizioni sono
corredate da illustrazioni. Dalla lettura di
questo manuale apprenderete informazioni
importanti riguardanti dati tecnici e norme
di sicurezza, nonché suggerimenti sullostile di guida da tenere a seconda delle
condizioni della strada. La struttura generale del manuale è
fornita dall'indice degli argomenti.
L'indice alfabetico può essere un ottimo
punto di partenza; esso infatti riepiloga
tutte le informazioni contenute nel
manuale ordinate secondo l'alfabeto.
Sezioni: Questo manuale comprende
otto sezioni più un indice alfabetico.Ciascuna sezione inizia con un succinto
indice degli argomenti in essa trattati, in
modo che possiate rapidamente
verificare se contiene le informazioni che
cercate.
Nel manuale troverete una serie di
informazioni contrassegnate dalle
diciture ATTENZIONE, AVVERTENZA e
NOTA. Le suddette hanno lo scopo di
proteggere la vostra incolumità. Dovete
leggere e seguire scrupolosamente
TUTTE le procedure e raccomandazioni
riportate in queste ATTENZIONI,
AVVERTENZE e NOTE.
✽✽

NOTA
Una NOTA indica informazioni
interessanti o utili.
COME USARE QUESTO MANUALE
ATTENZIONE
Un'ATTENZIONE indica una
situazione dove la mancata
osservanza delle istruzioni può
mettere a repentaglio l'incolumità e
la vita delle persone.
AVVERTENZA
Un'AVVERTENZA indica una situazione dove la mancata osservanza delle istruzioni puòprocurare danni alla vettura.

13
Introduzione

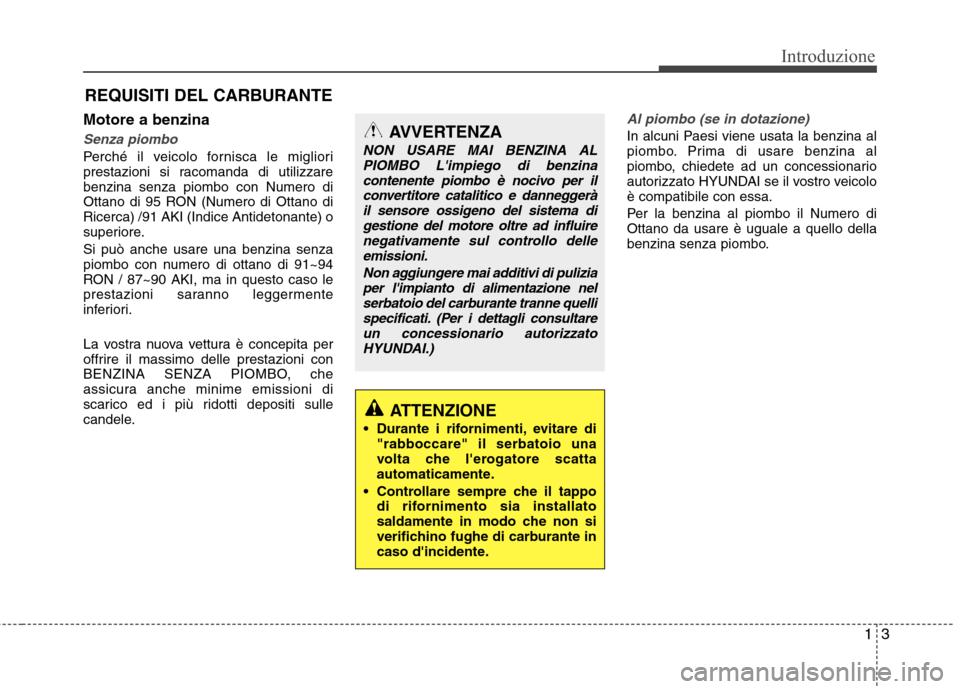

Motore a benzina
Senza piombo
Perché il veicolo fornisca le migliori
prestazioni si racomanda di utilizzarebenzina senza piombo con Numero di
Ottano di 95 RON (Numero di Ottano diRicerca) /91 AKI (Indice Antidetonante) o
superiore. Si può anche usare una benzina senza
piombo con numero di ottano di 91~94
RON / 87~90 AKI, ma in questo caso le
prestazioni saranno leggermente
inferiori.
La vostra nuova vettura è concepita per
offrire il massimo delle prestazioni con
BENZINA SENZA PIOMBO, che
assicura anche minime emissioni di
scarico ed i più ridotti depositi sulle
candele.
Al piombo (se in dotazione)
In alcuni Paesi viene usata la benzina al
piombo. Prima di usare benzina al
piombo, chiedete ad un concessionario
autorizzato HYUNDAI se il vostro veicoloè compatibile con essa.
Per la benzina al piombo il Numero di Ottano da usare è uguale a quello della
benzina senza piombo.
REQUISITI DEL CARBURANTEAVVERTENZA
NON USARE MAI BENZINA AL
PIOMBO L'impiego di benzina
contenente piombo è nocivo per ilconvertitore catalitico e danneggeràil sensore ossigeno del sistema di gestione del motore oltre ad influire
negativamente sul controllo delleemissioni.
Non aggiungere mai additivi di puliziaper l'impianto di alimentazione nel
serbatoio del carburante tranne quellispecificati. (Per i dettagli consultareun concessionario autorizzatoHYUNDAI.)
ATTENZIONE
Durante i rifornimenti, evitare di "rabboccare" il serbatoio una
volta che l'erogatore scatta
automaticamente.
Controllare sempre che il tappo di rifornimento sia installato
saldamente in modo che non si
verifichino fughe di carburante in
caso d'incidente.

Introduzione
4
1

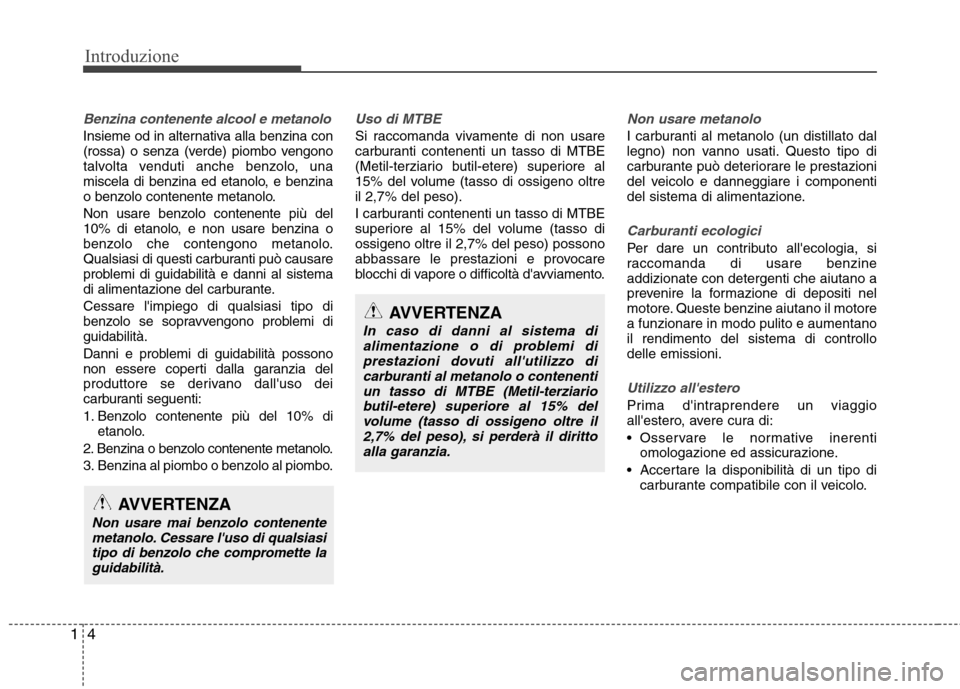

Benzina contenente alcool e metanolo
Insieme od in alternativa alla benzina con
(rossa) o senza (verde) piombo vengono
talvolta venduti anche benzolo, una
miscela di benzina ed etanolo, e benzina
o benzolo contenente metanolo.
Non usare benzolo contenente più del
10% di etanolo, e non usare benzina o
benzolo che contengono metanolo.
Qualsiasi di questi carburanti può causare
problemi di guidabilità e danni al sistema
di alimentazione del carburante. Cessare l'impiego di qualsiasi tipo di
benzolo se sopravvengono problemi diguidabilità.
Danni e problemi di guidabilità possono
non essere coperti dalla garanzia del
produttore se derivano dall'uso dei
carburanti seguenti:
1. Benzolo contenente più del 10% di
etanolo.
2. Benzina o benzolo contenente metanolo.
3. Benzina al piombo o benzolo al piombo.
Uso di MTBE
Si raccomanda vivamente di non usare
carburanti contenenti un tasso di MTBE
(Metil-terziario butil-etere) superiore al
15% del volume (tasso di ossigeno oltreil 2,7% del peso).
I carburanti contenenti un tasso di MTBE
superiore al 15% del volume (tasso diossigeno oltre il 2,7% del peso) possono
abbass are le prestazioni e provocare
blocchi di vapore o difficoltà d'avviamento.
Non usare metanolo
I carburanti al metanolo (un distillato dal
legno) non vanno usati. Questo tipo di
carburante può deteriorare le prestazioni
del veicolo e danneggiare i componenti
del sistema di alimentazione.
Carburanti ecologici
Per dare un contributo all'ecologia, si
raccomanda di usare benzineaddizionate con detergenti che aiutano a
prevenire la formazione di depositi nel
motore. Queste benzine aiutano il motorea funzionare in modo pulito e aumentanoil rendimento del sistema di controllodelle emissioni.
Utilizzo all'estero
Prima d'intraprendere un viaggio
all'estero, avere cura di:
Osservare le normative inerenti omologazione ed assicurazione.
Accertare la disponibilità di un tipo di carburante compatibile con il veicolo.
AVVERTENZA
Non usare mai benzolo contenente
metanolo. Cessare l'uso di qualsiasi
tipo di benzolo che compromette laguidabilità.
AVVERTENZA
In caso di danni al sistema dialimentazione o di problemi di prestazioni dovuti all'utilizzo di
carburanti al metanolo o contenentiun tasso di MTBE (Metil-terziariobutil-etere) superiore al 15% delvolume (tasso di ossigeno oltre il
2,7% del peso), si perderà il dirittoalla garanzia.

15
Introduzione
Motore diesel
Gasolio
Per i motori diesel si deve utilizzare
esclusivamente gasolio comune-mente
reperibile in commercio conforme alla
normativa EN 590 o equivalente. (EN sta
per "European Norm", cioè normativa
europea). Non utilizzare gasolio per
motori marini o per impianti di
riscaldamento e neppure additivi non
approvati perché questi prodottidanneggiano il motore ed il sistema di
alimentazione in quanto ne favoriscono
l'usura. L'utilizzo di carburanti o di additivi
non approvati può causare la perdita di
validità della garanzia.
Il vostro veicolo utilizza gasolio con
numero di cetano superiore a 51. Se
esistono due tipi diversi di gasolio, estivo
ed invernale, eseguire la scelta
basandosi sulle temperature indicate di
seguito.
Sopra a -5°C (23°F) ... Gasolio estivo.
Sotto a -5°C (23°F) ... Gasolioinvernale.
Tenere sempre sotto controllo il livello del
carburante nel serbatoio: Se il motore si arresta per mancanza di
carburante, per poterlo riavviare occorre
prima spurgare i circuiti.
Biodiesel
Questo veicolo può utilizzare miscele presenti in commercio che contengono
una quantità di diesel non superiore al
7%, comunemente chiamate "diesel B7",
conformi alla normativa EN 14214 o
equivalenti. (EN sta per "European
Norm", cioè normativa europea).
L'utilizzo di biocarburanti eccedenti il 7%
prodotti con esteri metilici dell'olio di
colza (RME), esteri metilici di grassi
vegetali e animali (FAME), esteri metilici
di oli vegetali (VME), ecc. o di miscelecomposte da gasolio e biodieseldanneggia il motore ed il sistema di
alimentazione in quanto ne favorisce
l'usura. Le riparazioni e le sostituzioni di
componenti usurati o danneggiati a
causa dell'utilizzo di carburanti non
approvati non sono coperte da garanzia.AVVERTENZA
Impedire l'infiltrazione di benzina o acqua nel serbatoio.Un'eventuale infiltrazione
renderebbe necessariaun'operazione di drenaggio e dispurgo delle linee, per evitare chela pompa d'iniezione si blocchi
provocando danni al motore.
In inverno, se la temperatura scende sotto 10°C è beneaggiungere olio di paraffina al
carburante, in modo da prevenire incidenti dovuti al congelamentodi quest'ultimo. Non superare maiil 20% di olio di paraffina.
AVVERTENZA - Gasolio
Per i veicoli diesel dotati del sistema
DPF, si raccomanda di utilizzare
gasolio a composizione regolata. Se si utilizza gasolio con unapercentuale elevata di zolfo (più di50 ppm) e additivi non specificati, lo
scarico emette fumo bianco e il sistema DPF potrebbe danneggiarsi.AVVERTENZA - Gasolio
Non utilizzare mai carburanti
come gasolio, biodiesel B7 o altriche non rispondano ai requisitidelle più recenti specifiche per le
industrie petrolifere.
Non utilizzare mai sistemi di trattamento o additivi percarburante che non siano
raccomandati o approvati dalproduttore del veicolo.

Introduzione
6
1

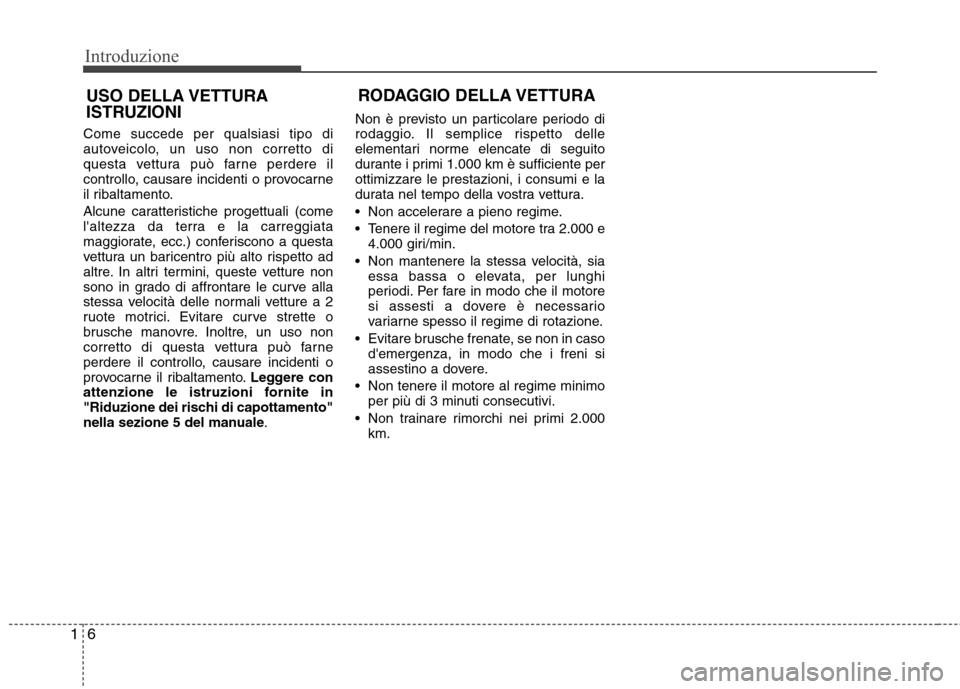

RODAGGIO DELLA VETTURA
Come succede per qualsiasi tipo di
autoveicolo, un uso non corretto di
questa vettura può farne perdere il
controllo, causare incidenti o provocarne
il ribaltamento.
Alcune caratteristiche progettuali (come
l'altezza da terra e la carreggiata
maggiorate, ecc.) conferiscono a questa
vettura un baricentro più alto rispetto ad
altre. In altri termini, queste vetture non
sono in grado di affrontare le curve alla
stessa velocità delle normali vetture a 2
ruote motrici. Evitare curve strette o
brusche manovre. Inoltre, un uso non
corretto di questa vettura può farne
perdere il controllo, causare incidenti o
provocarne il ribaltamento. Leggere con
attenzione le istruzioni fornite in
"Riduzione dei rischi di capottamento"
nella sezione 5 del manuale .Non è previsto un particolare periodo di
rodaggio. Il semplice rispetto delle
elementari norme elencate di seguito
durante i primi 1.000 km è sufficiente perottimizzare le prestazioni, i consumi e la
durata nel tempo della vostra vettura.
Non accelerare a pieno regime.
Tenere il regime del motore tra 2.000 e
4.000 giri/min.
Non mantenere la stessa velocità, sia essa bassa o elevata, per lunghi
periodi. Per fare in modo che il motore
si assesti a dovere è necessario
variarne spesso il regime di rotazione.
Evitare brusche frenate, se non in caso d'emergenza, in modo che i freni si
assestino a dovere.
Non tenere il motore al regime minimo per più di 3 minuti consecutivi.
Non trainare rimorchi nei primi 2.000 km.
USO DELLA VETTURA
ISTRUZIONI

17
Introduzione

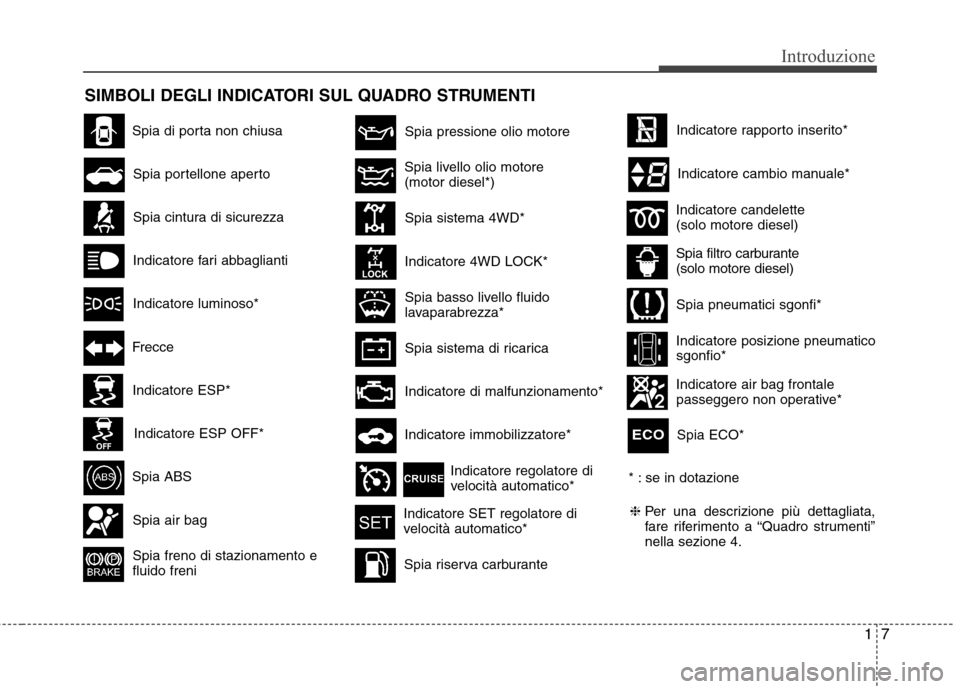

SIMBOLI DEGLI INDICATORI SUL QUADRO STRUMENTI* : se in dotazione❈ Per una descrizione più dettagliata,
fare riferimento a “Quadro strumenti”nella sezione 4.
Spia cintura di sicurezza
Spia portellone aperto
Indicatore fari abbaglianti
Indicatore luminoso*
Frecce
Spia ABS
Spia freno di stazionamento e fluido freni
Spia pressione olio motore
Spia livello olio motore (motor diesel*)
Spia sistema 4WD* Indicatore 4WD LOCK*
Indicatore di malfunzionamento*
Spia air bag Indicatore SET regolatore di
velocità automatico*
Spia riserva carburante
Indicatore rapporto inserito*
Spia sistema di ricarica
Spia basso livello fluido
lavaparabrezza*
Spia di porta non chiusa
Indicatore candelette (solo motore diesel)
Spia filtro carburante (solo motore diesel)
Indicatore ESP*
Indicatore ESP OFF*Indicatore immobilizzatore*
Spia pneumatici sgonfi* Indicatore posizione pneumatico sgonfio*
Indicatore air bag frontale
passeggero non operative*
Spia ECO*
ECO
Indicatore cambio manuale*
Indicatore regolatore di
velocità automatico*

2
Panoramica interna / 2-2
Panoramica plancia / 2-3
Vano motore / 2-4
Un'occhiata alla vettura

Un'occhiata alla vettura
2
2

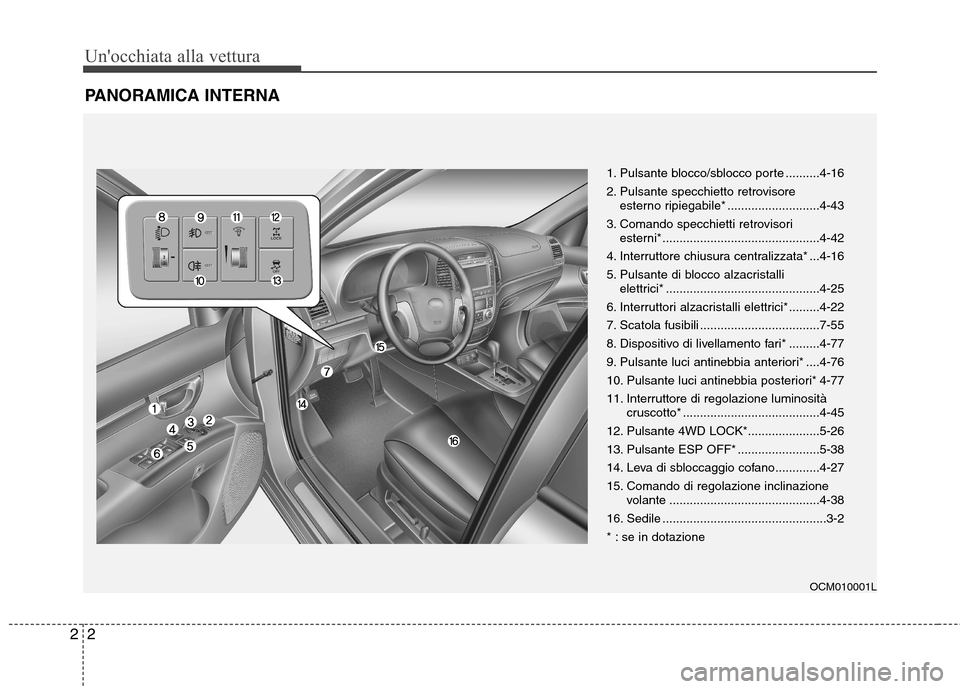

PANORAMICA INTERNA
1. Pulsante blocco/sblocco porte ..........4-16
2. Pulsante specchietto retrovisore
esterno ripiegabile* ...........................4-43
3. Comando specchietti retrovisori esterni* ..............................................4-42
4. Interruttore chiusura centralizzata* ...4-16
5. Pulsante di blocco alzacristalli elettrici* .............................................4-25
6. Interruttori alzacristalli elettrici* .........4-22
7. Scatola fusibili ...................................7-55
8. Dispositivo di livellamento fari* .........4-77
9. Pulsante luci antinebbia anteriori* ....4-76
10. Pulsante luci antinebbia posteriori* 4-77
11. Interruttore di regolazione luminosità cruscotto* ........................................4-45
12. Pulsante 4WD LOCK*.....................5-26
13. Pulsante ESP OFF* ........................5-38
14. Leva di sbloccaggio cofano.............4-27
15. Comando di regolazione inclinazione volante ............................................4-38
16. Sedile ................................................3-2
* : se in dotazione
OCM010001L
