2011 Hyundai Santa Fe Manuale del proprietario (in Italian)

Manutenzione
58
7

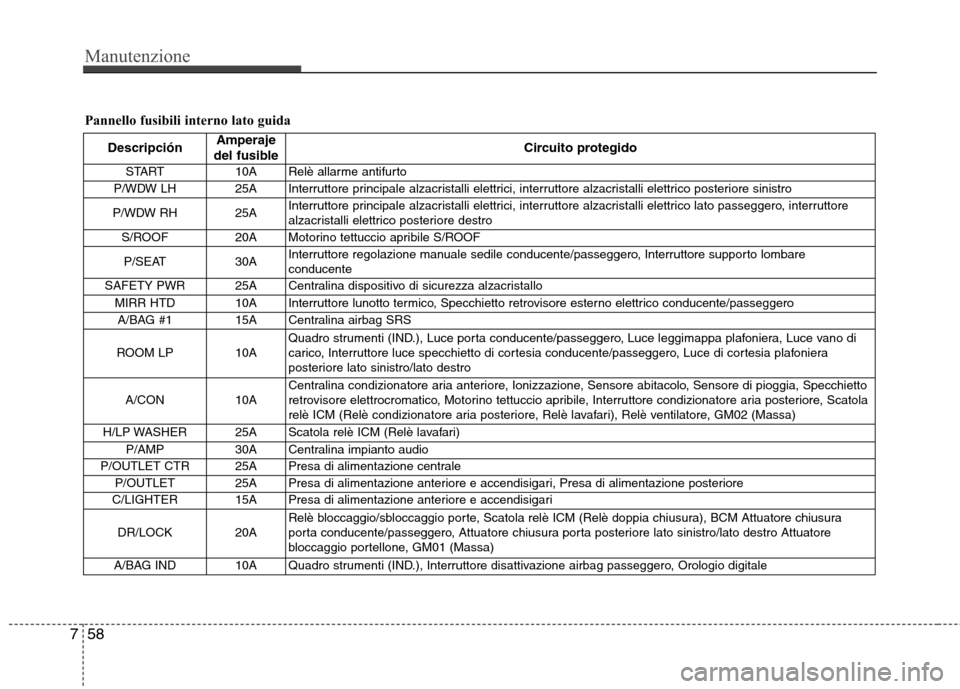

Pannello fusibili interno lato guida
Descripción Amperaje
del fusible Circuito protegido
START 10A Relè allarme antifurto
P/WDW LH 25A Interruttore principale alzacristalli elettrici, interruttore alzacristalli elettrico posteriore sinistro
P/WDW RH 25A Interruttore principale alzacristalli elettrici, interruttore alzacristalli elettrico lato passeggero, interruttore
alzacristalli elettrico posteriore destro
S/ROOF 20A Motorino tettuccio apribile S/ROOF
P/SEAT 30A Interruttore regolazione manuale sedile conducente/passeggero, Interruttore supporto lombareconducente
SAFETY PWR 25A Centralina dispositivo di sicurezza alzacristallo
MIRR HTD 10A Interruttore lunotto termico, Specchietto retrovisore esterno elettrico conducente/passeggeroA/BAG #1 15A Centralina airbag SRS
ROOM LP 10A Quadro strumenti (IND.), Luce porta conducente/passeggero, Luce leggimappa plafoniera, Luce vano di
carico, Interruttore luce specchietto di cortesia conducente/passeggero, Luce di cortesia plafoniera
posteriore lato sinistro/lato destro
A/CON 10A Centralina condizionatore aria anteriore, Ionizzazione, Sensore abitacolo, Sensore di pioggia, Specchietto
retrovisore elettrocromatico, Motorino tettuccio apribile, Interruttore condizionatore aria posteriore, Scatola
relè ICM (Relè condizionatore aria posteriore, Relè lavafari), Relè ventilatore, GM02 (Massa)
H/LP WASHER 25A Scatola relè ICM (Relè lavafari)
P/AMP 30A Centralina impianto audio
P/OUTLET CTR 25A Presa di alimentazione centrale
P/OUTLET 25A Presa di alimentazione anteriore e accendisigari, Presa di alimentazione posteriore
C/LIGHTER 15A Presa di alimentazione anteriore e accendisigari
DR/LOCK 20A Relè bloccaggio/sbloccaggio porte, Scatola relè ICM (Relè doppia chiusura), BCM Attuatore chiusura
porta conducente/passeggero, Attuatore chiusura porta posteriore lato sinistro/lato destro Attuatore
bloccaggio portellone, GM01 (Massa)
A/BAG IND 10A Quadro strumenti (IND.), Interruttore disattivazione airbag passeggero, Orologio digitale

759
Manutenzione

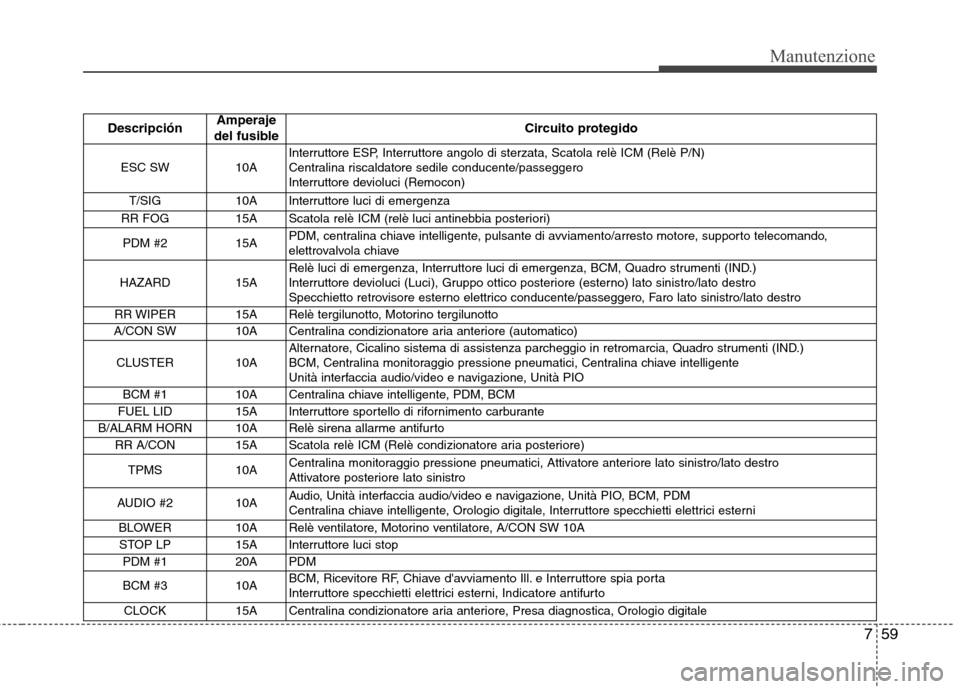

DescripciónAmperaje
del fusible Circuito protegido
ESC SW 10A Interruttore ESP, Interruttore angolo di sterzata, Scatola relè ICM (Relè P/N)
Centralina riscaldatore sedile conducente/passeggero
Interruttore devioluci (Remocon)
T/SIG 10A Interruttore luci di emergenza
RR FOG 15A Scatola relè ICM (relè luci antinebbia posteriori)
PDM #2 15A PDM, centralina chiave intelligente, pulsante di avviamento/arresto motore, supporto telecomando,
elettrovalvola chiave
HAZARD 15A Relè luci di emergenza, Interruttore luci di emergenza, BCM, Quadro strumenti (IND.)
Interruttore devioluci (Luci), Gruppo ottico posteriore (esterno) lato sinistro/lato destro
Specchietto retrovisore esterno elettrico conducente/passeggero, Faro lato sinistro/lato destro
RR WIPER 15A Relè tergilunotto, Motorino tergilunotto
A/CON SW 10A Centralina condizionatore aria anteriore (automatico)
CLUSTER 10A Alternatore, Cicalino sistema di assistenza parcheggio in retromarcia, Quadro strumenti (IND.)
BCM, Centralina monitoraggio pressione pneumatici, Centralina chiave intelligente
Unità interfaccia audio/video e navigazione, Unità PIO
BCM #1 10A Centralina chiave intelligente, PDM, BCM
FUEL LID 15A Interruttore sportello di rifornimento carburante
B/ALARM HORN 10A Relè sirena allarme antifurto RR A/CON 15A Scatola relè ICM (Relè condizionatore aria posteriore)
TPMS 10A Centralina monitoraggio pressione pneumatici, Attivatore anteriore lato sinistro/lato destro
Attivatore posteriore lato sinistro
AUDIO #2 10A Audio, Unità interfaccia audio/video e navigazione, Unità PIO, BCM, PDM
Centralina chiave intelligente, Orologio digitale, Interruttore specchietti elettrici esterni
BLOWER 10A Relè ventilatore, Motorino ventilatore, A/CON SW 10A STOP LP 15A Interruttore luci stop PDM #1 20A PDM
BCM #3 10A BCM, Ricevitore RF, Chiave d'avviamento Ill. e Interruttore spia porta
Interruttore specchietti elettrici esterni, Indicatore antifurto
CLOCK 15A Centralina condizionatore aria anteriore, Presa diagnostica, Orologio digitale

Manutenzione
60
7

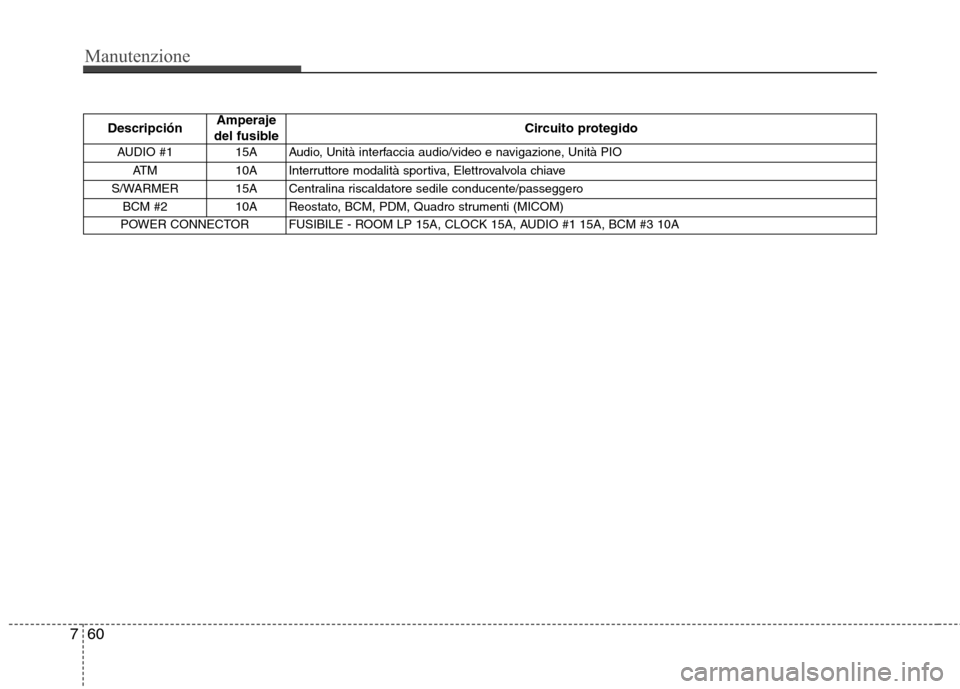

Descripción Amperaje
del fusible Circuito protegido
AUDIO #1 15A Audio, Unità interfaccia audio/video e navigazione, Unità PIO ATM 10A Interruttore modalità sportiva, Elettrovalvola chiave
S/WARMER 15A Centralina riscaldatore sedile conducente/passeggero
BCM #2 10A Reostato, BCM, PDM, Quadro strumenti (MICOM)
POWER CONNECTOR FUSIBILE - ROOM LP 15A, CLOCK 15A, AUDIO #1 15A, BCM #3 10A

761
Manutenzione

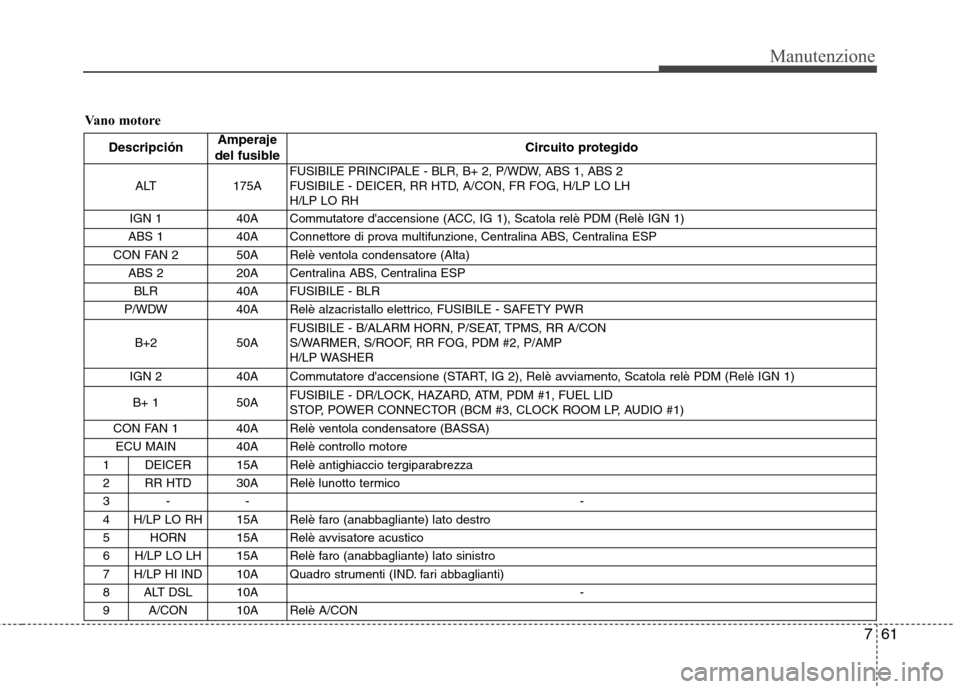

Vano motoreDescripción Amperaje
del fusible Circuito protegido
ALT 175A FUSIBILE PRINCIPALE - BLR, B+ 2, P/WDW, ABS 1, ABS 2
FUSIBILE - DEICER, RR HTD, A/CON, FR FOG, H/LP LO LHH/LP LO RH
IGN 1 40A Commutatore d'accensione (ACC, IG 1), Scatola relè PDM (Relè IGN 1)
ABS 1 40A Connettore di prova multifunzione, Centralina ABS, Centralina ESP
CON FAN 2 50A Relè ventola condensatore (Alta) ABS 2 20A Centralina ABS, Centralina ESP
BLR 40A FUSIBILE - BLR
P/WDW 40A Relè alzacristallo elettrico, FUSIBILE - SAFETY PWR
B+2 50A FUSIBILE - B/ALARM HORN, P/SEAT, TPMS, RR A/CON
S/WARMER, S/ROOF, RR FOG, PDM #2, P/AMP
H/LP WASHER
IGN 2 40A Commutatore d'accensione (START, IG 2), Relè avviamento, Scatola relè PDM (Relè IGN 1)
B+ 1 50A FUSIBILE - DR/LOCK, HAZARD, ATM, PDM #1, FUEL LID
STOP, POWER CONNECTOR (BCM #3, CLOCK ROOM LP, AUDIO #1)
CON FAN 1 40A Relè ventola condensatore (BASSA) ECU MAIN 40A Relè controllo motore
1 DEICER 15A Relè antighiaccio tergiparabrezza
2 RR HTD 30A Relè lunotto termico
3- - -
4 H/LP LO RH 15A Relè faro (anabbagliante) lato destro
5 HORN 15A Relè avvisatore acustico
6 H/LP LO LH 15A Relè faro (anabbagliante) lato sinistro
7 H/LP HI IND 10A Quadro strumenti (IND. fari abbaglianti)
8 ALT DSL 10A -
9 A/CON 10A Relè A/CON

Manutenzione
62
7

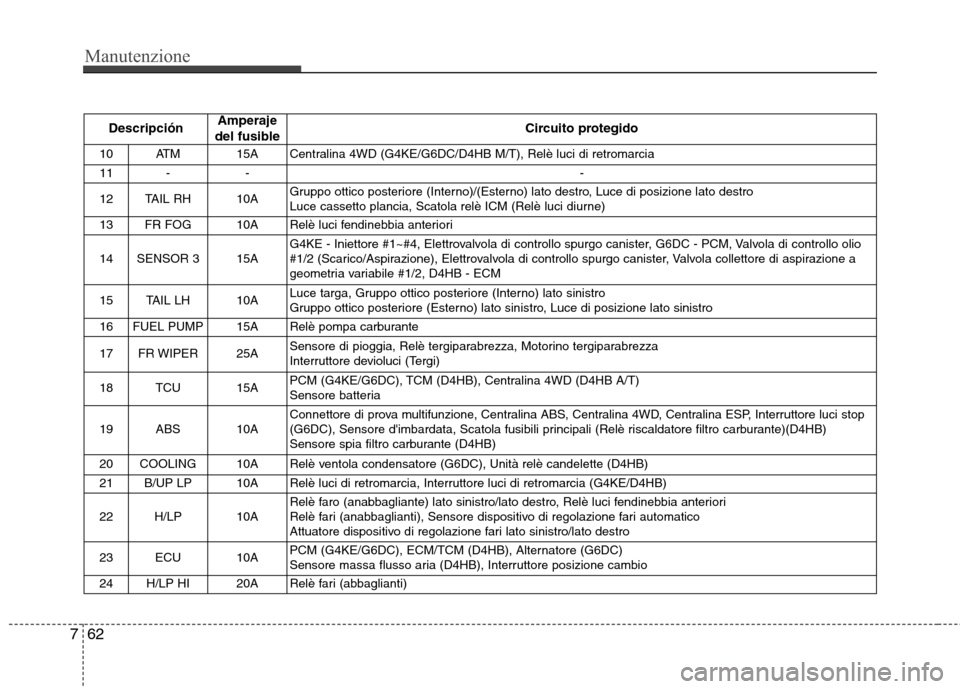

Descripción Amperaje
del fusible Circuito protegido
10ATM 15A Centralina 4WD (G4KE/G6DC/D4HB M/T), Relè luci di retromarcia
11 - - -
12 TAIL RH 10A Gruppo ottico posteriore (Interno)/(Esterno) lato destro, Luce di posizione lato destro
Luce cassetto plancia, Scatola relè ICM (Relè luci diurne)
13 FR FOG 10A Relè luci fendinebbia anteriori
14 SENSOR 3 15A G4KE - Iniettore #1~#4, Elettrovalvola di controllo spurgo canister, G6DC - PCM, Valvola di controllo olio
#1/2 (Scarico/Aspirazione), Elettrovalvola di controllo spurgo canister, Valvola collettore di aspirazione a
geometria variabile #1/2, D4HB - ECM
15 TAIL LH 10A Luce targa, Gruppo ottico posteriore (Interno) lato sinistro
Gruppo ottico posteriore (Esterno) lato sinistro, Luce di posizione lato sinistro
16 FUEL PUMP 15A Relè pompa carburante
17 FR WIPER 25A Sensore di pioggia, Relè tergiparabrezza, Motorino tergiparabrezza
Interruttore devioluci (Tergi)
18 TCU 15A PCM (G4KE/G6DC), TCM (D4HB), Centralina 4WD (D4HB A/T)
Sensore batteria
19 ABS 10A Connettore di prova multifunzione, Centralina ABS, Centralina 4WD, Centralina ESP, Interruttore luci stop
(G6DC), Sensore d'imbardata, Scatola fusibili principali (Relè riscaldatore filtro carburante)(D4HB)
Sensore spia filtro carburante (D4HB)
20 COOLING 10A Relè ventola condensatore (G6DC), Unità relè candelette (D4HB)
21 B/UP LP 10A Relè luci di retromarcia, Interruttore luci di retromarcia (G4KE/D4HB)
22 H/LP 10A Relè faro (anabbagliante) lato sinistro/lato destro, Relè luci fendinebbia anteriori
Relè fari (anabbaglianti), Sensore dispositivo di regolazione fari automatico
Attuatore dispositivo di regolazione fari lato sinistro/lato destro
23 ECU 10A PCM (G4KE/G6DC), ECM/TCM (D4HB), Alternatore (G6DC)
Sensore massa flusso aria (D4HB), Interruttore posizione cambio
24 H/LP HI 20A Relè fari (abbaglianti)

763
Manutenzione
Vano motore (vano diesel)Descripción
Amperaje
del fusible Circuito protegido
25SENSOR 1 10A
G4KE - Interruttore luci stop, Centralina immobilizzatore, Relè A/CON, Relè pompa carburante, Relè
ventola condensatore (Bassa/Alta), Sensore posizione albero motore, Valvola di controllo olio #1/2
Sensore posizione albero a camme #1/2, Sonda Lambda (Superiore), Valvola collettore di aspirazione a
geometria variabile, G6DC - PCM, Relè A/CON, Relè pompa carburante, Iniettore #1~#6
D4HB - Interruttore luci stop, Centralina immobilizzatore, Relè A/CON, Relè pompa carburante, Relè
ventola condensatore (Bassa/Alta), Sonda Lambda, Valvola di regolazione pressione flauto
Scatola fusibili principali (Relè riscaldatore PTC #1)
26 SENSOR 2 15A G4KE - PCM, Sonda lambda (Inferiore), G6DC - PCM, Sonda lambda #1~#4, D4HB - Valvola di
regolazione pressione carburante, Sensore livello olio, Elettrovalvola di bypass radiatore EGR, Attuatore
VGT elettrico
27 IG COIL 20A G4KE - Condensatore, Bobine d'accensiona #1~#4, G6DC - Condensatore #1/2, Bobina d'accensione#1~#6, D4HB - ECM
28 SPARE 10A -
29 SPARE 15A -
30 SPARE 20A -
31 SPARE 25A -
32 SPARE 30A -
DescripciónAmperaje del
fusible Circuito protegido
GLOW PLUG FUSIBLE LINK 80A Unità relè candelette FUEL FILTER HEATER 30A Relè riscaldatore filtro carburante PTC HEATER #1 40A Relè riscaldatore PTC 1
PTC HEATER #2 40A Relè riscaldatore PTC 2
PTC HEATER #3 40A Relè riscaldatore PTC 3

Manutenzione
64
7

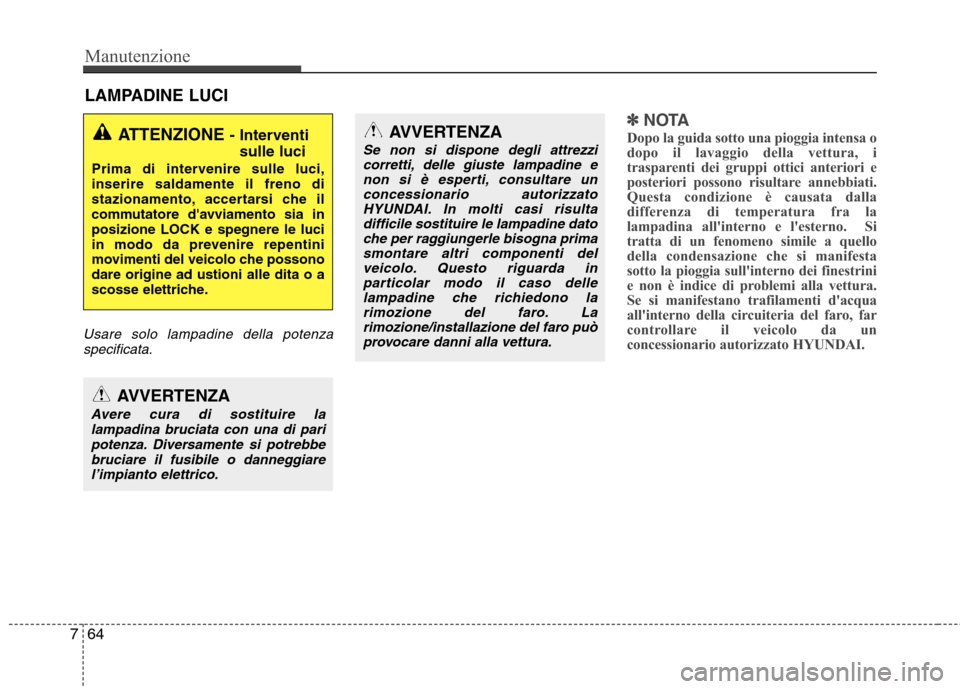

LAMPADINE LUCI
Usare solo lampadine della potenza
specificata.
✽✽ NOTA
Dopo la guida sotto una pioggia intensa o
dopo il lavaggio della vettura, i
trasparenti dei gruppi ottici anteriori e
posteriori possono risultare annebbiati.
Questa condizione è causata dalla
differenza di temperatura fra la
lampadina all'interno e l'esterno. Si
tratta di un fenomeno simile a quello
della condensazione che si manifesta
sotto la pioggia sull'interno dei finestrini
e non è indice di problemi alla vettura.
Se si manifestano trafilamenti d'acqua
all'interno della circuiteria del faro, far
controllare il veicolo da un
concessionario autorizzato HYUNDAI.ATTENZIONE - Interventi
sulle luci
Prima di intervenire sulle luci, inserire saldamente il freno di
stazionamento, accertarsi che il
commutatore d'avviamento sia inposizione LOCK e spegnere le luci
in modo da prevenire repentini
movimenti del veicolo che possonodare origine ad ustioni alle dita o a
scosse elettriche.
AVVERTENZA
Avere cura di sostituire la lampadina bruciata con una di pari
potenza. Diversamente si potrebbebruciare il fusibile o danneggiarel’impianto elettrico.
AVVERTENZA
Se non si dispone degli attrezzicorretti, delle giuste lampadine enon si è esperti, consultare unconcessionario autorizzato
HYUNDAI. In molti casi risulta difficile sostituire le lampadine datoche per raggiungerle bisogna primasmontare altri componenti delveicolo. Questo riguarda in
particolar modo il caso dellelampadine che richiedono larimozione del faro. Larimozione/installazione del faro può
provocare danni alla vettura.

765
Manutenzione

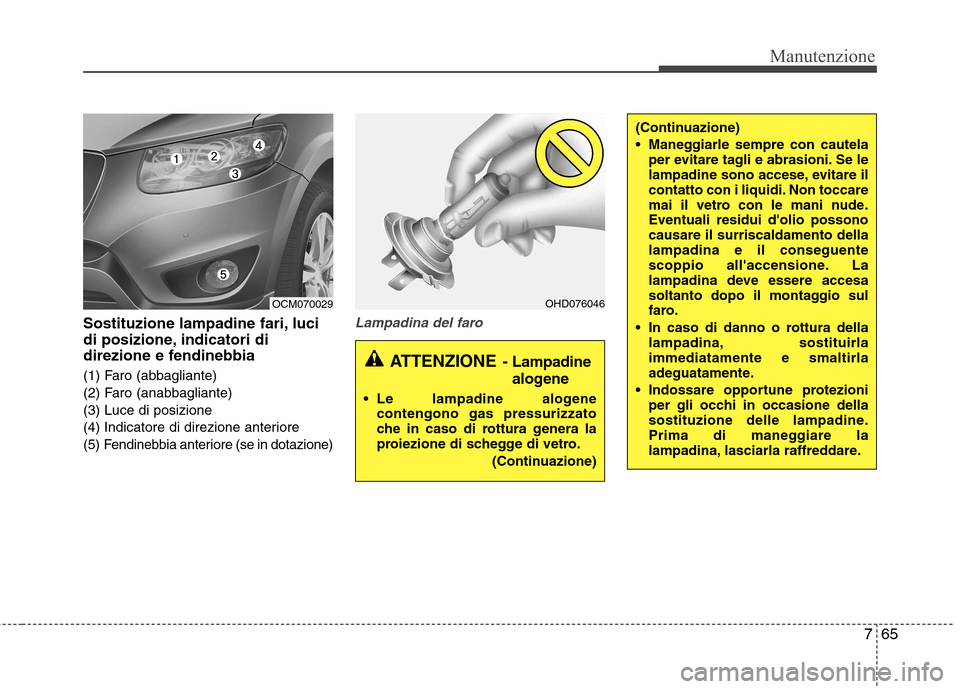

Sostituzione lampadine fari, luci
di posizione, indicatori di
direzione e fendinebbia
(1) Faro (abbagliante)
(2) Faro (anabbagliante)(3) Luce di posizione
(4) Indicatore di direzione anteriore
(5) Fendinebbia anteriore (se in dotazione)Lampadina del faro
(Continuazione)
Maneggiarle sempre con cautelaper evitare tagli e abrasioni. Se le
lampadine sono accese, evitare il
contatto con i liquidi. Non toccare
mai il vetro con le mani nude.Eventuali residui d'olio possonocausare il surriscaldamento dellalampadina e il conseguente
scoppio all'accensione. La
lampadina deve essere accesa
soltanto dopo il montaggio sul
faro.
In caso di danno o rottura della lampadina, sostituirlaimmediatamente e smaltirla
adeguatamente.
Indossare opportune protezioni per gli occhi in occasione della
sostituzione delle lampadine.
Prima di maneggiare la
lampadina, lasciarla raffreddare.
ATTENZIONE - Lampadine
alogene
Le lampadine alogene
contengono gas pressurizzato
che in caso di rottura genera la
proiezione di schegge di vetro.
(Continuazione)
OHD076046OCM070029
